Peavey MP 400 User manual

MP 400
Professional
80 Watt Compact
Powered Mixer
™
Operating Guide
All manuals and user guides at all-guides.com
all-guides.com

2
Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.
Intended to alert the user of the presence of important operating and maintenance (servicing)
instructions in the literature accompanying the product.
CAUTION: Risk of electrical shock DO NOT OPEN!
CAUTION: To reduce the risk of electric shock, do not remove cover. No user serviceable parts inside. Refer
servicing to qualified service personnel.
WARNING: To prevent electrical shock or fire hazard, do not expose this appliance to rain or moisture. Before
using this appliance, read the operating guide for further warnings.
Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin ais-
lamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir
riesgo de descarga eléctrica.
Este símbolo tiene el propósito de alertar al usario de la presencia de instruccones importantes sobre la
operación y mantenimiento en la información que viene con el producto.
PRECAUCION: Riesgo de descarga eléctrica ¡NO ABRIR!
PRECAUCION: Para disminuír el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro.
Deje todo mantenimiento en manos del personal técnico cualificado.
ADVERTENCIA: Para evitar descargas eléctricas o peligro de incendio, no deje expuesto a la lluvia o humedad
este aparato Antes de usar este aparato, Iea más advertencias en la guía de operación.
Ce symbole est utilisé dans ce manuel pour indiquer à l’utilisateur la présence d’une tension dangereuse
pouvant être d’amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l’utilisateur qu’il ou qu’elle trouvera d’importantes
instructions concernant l’utilisation et l’entretien de l’appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l’intérieur
aucune pièce pouvant être reparée par l’utilisateur. Confiez I’entretien et la réparation de l’appareil à un réparateur
Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet appareil à la
pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce
manuel.
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses
warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam
machen, die Handhabung und Wartung des Produkts betreffen.
VORSICHT: Risiko Elektrischer Schlag! Nicht öffnen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden
sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem
Fachpersonal durchführen lassen.
ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen
oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.
All manuals and user guides at all-guides.com

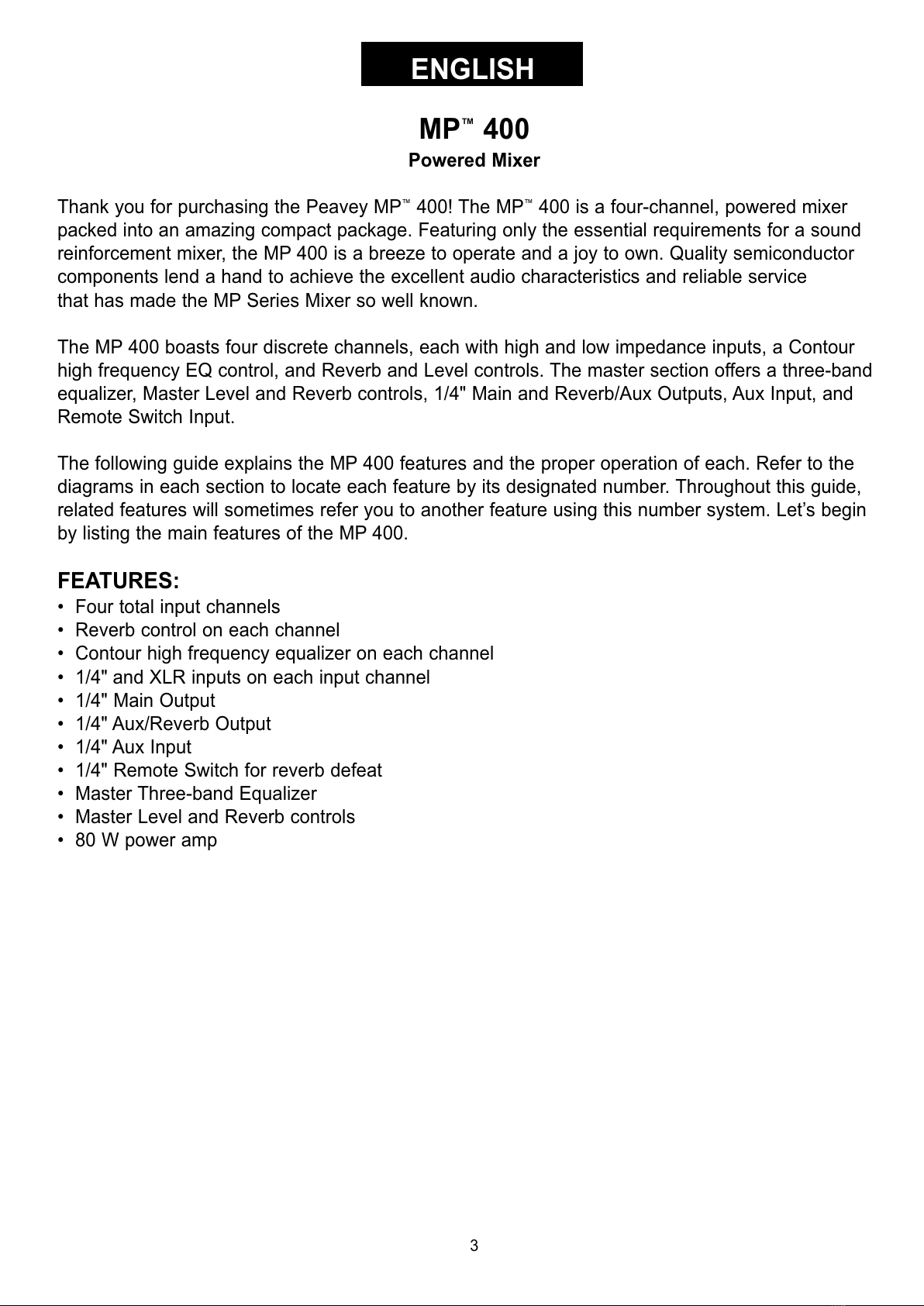

MP™400
Powered Mixer
Thank you for purchasing the Peavey MP™400! The MP™400 is a four-channel, powered ixer
packed into an a azing co pact package. Featuring only the essential require ents for a sound
reinforce ent ixer, the MP 400 is a breeze to operate and a joy to own. Quality se iconductor
co ponents lend a hand to achieve the excellent audio characteristics and reliable service
that has ade the MP Series Mixer so well known.
The MP 400 boasts four discrete channels, each with high and low i pedance inputs, a Contour
high frequency EQ control, and Reverb and Level controls. The aster section offers a three-band
equalizer, Master Level and Reverb controls, 1/4" Main and Reverb/Aux Outputs, Aux Input, and
Re ote Switch Input.
The following guide explains the MP 400 features and the proper operation of each. Refer to the
diagra s in each section to locate each feature by its designated nu ber. Throughout this guide,
related features will so eti es refer you to another feature using this nu ber syste . Let’s begin
by listing the ain features of the MP 400.
FEATURES:
• Four total input channels
• Reverb control on each channel
• Contour high frequency equalizer on each channel
• 1/4" and XLR inputs on each input channel
• 1/4" Main Output
• 1/4" Aux/Reverb Output
• 1/4" Aux Input
• 1/4" Re ote Switch for reverb defeat
• Master Three-band Equalizer
• Master Level and Reverb controls
• 80 W power a p
3
ENGLISH
All manuals and user guides at all-guides.com

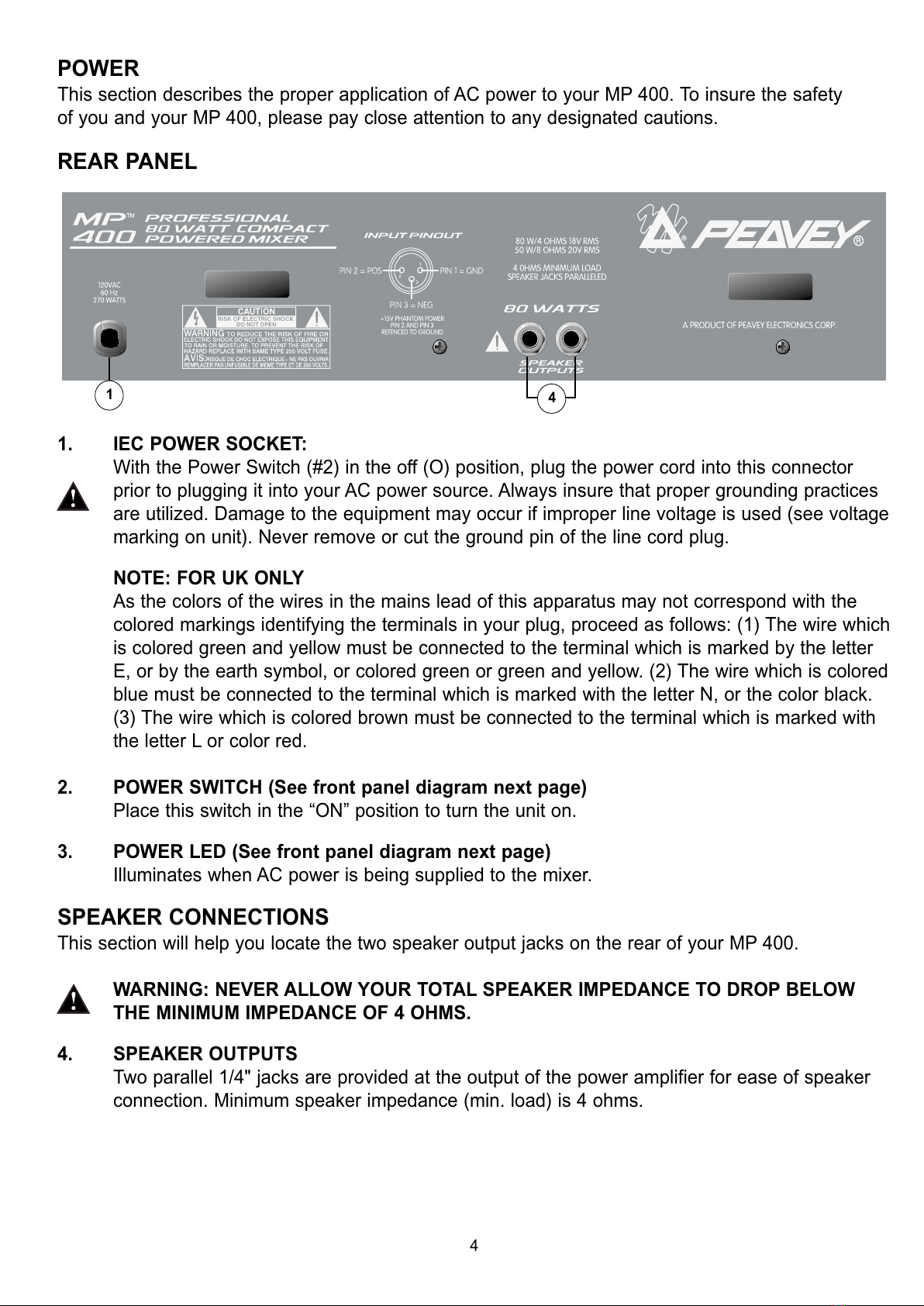

POWER
This section describes the proper application of AC power to your MP 400. To insure the safety
of you and your MP 400, please pay close attention to any designated cautions.
REAR PANEL
1. IEC POWER SOCKET:
With the Power Switch #2) in the off O) position, plug the power cord into this connector
prior to plugging it into your AC power source. Always insure that proper grounding practices
are utilized. Damage to the equipment may occur if improper line voltage is used see voltage
marking on unit). Never remove or cut the ground pin of the line cord plug.
NOTE: FOR UK ONLY
As the colors of the wires in the mains lead of this apparatus may not correspond with the
colored markings identifying the terminals in your plug, proceed as follows: 1) The wire which
is colored green and yellow must be connected to the terminal which is marked by the letter
E, or by the earth symbol, or colored green or green and yellow. 2) The wire which is colored
blue must be connected to the terminal which is marked with the letter N, or the color black.
3) The wire which is colored brown must be connected to the terminal which is marked with
the letter L or color red.
2. POWER SWITCH (See front pane diagram next page)
Place this switch in the “ON” position to turn the unit on.
3. POWER LED (See front pane diagram next page)
Illuminates when AC power is being supplied to the mixer.
SPEAKER CONNECTIONS
This section will help you locate the two speaker output jacks on the rear of your MP 400.
WARNING: NEVER ALLOW YOUR TOTAL SPEAKER IMPEDANCE TO DROP BELOW
THE MINIMUM IMPEDANCE OF 4 OHMS.
4. SPEAKER OUTPUTS
Two parallel 1/4" jacks are provided at the output of the power amplifier for ease of speaker
connection. Minimum speaker impedance min. load) is 4 ohms.
4
14
All manuals and user guides at all-guides.com

CHANNEL FEATURES (CHANNELS 1-4)
The following section describes channels 1-4. Each of these input channels is identical.
5. MIC (LOW Z) INPUT
XLR balanced low i pedance channel input opti ized for a icrophone or other low
i pedance source. Pin 2 is the positive input. This connector has +15V phanto power
supply on Pins 2 and 3 at all ti es (Pin 1 is the ground reference).
WARNING: BECAUSE THE LOW-Z INPUTS HAVE PHANTOM POWER, ONLY CONNECT
MICROPHONES OR PRODUCTS WITH A BALANCED OUTPUT TO PREVENT DAMAGE.
IF YOU ARE UNSURE, PLEASE CHEC THE PRODUCT’S OPERATING INSTRUCTIONS.
6. LINE (HIGH Z) INPUT
1/4" unbalanced input that accepts line level sources equipped with a 1/4" plug (TS). The two
inputs (XLR and 1/4") cannot be used si ultaneously.
7. LEVEL
Sets the level of the individual channel in the ix.
8. REVERB
Sets the level of the internal reverb for the channel and ust be used in conjunction with the
aster reverb level. It is post gain and will be affected by the LEVEL (7) adjust ent. The
Reverb/Aux control also deter ines the level of signal sent to the Effects Output (14).
9. CONTOUR
A shelving type of active tone control that varies the treble frequency level ±15 dB at 10 kHz.
It is designed to re ove noise or to add brilliance to the signal, depending on the quality of
the source.
5
65 13 14 15 16
3
9 8 2
11107
12
All manuals and user guides at all-guides.com

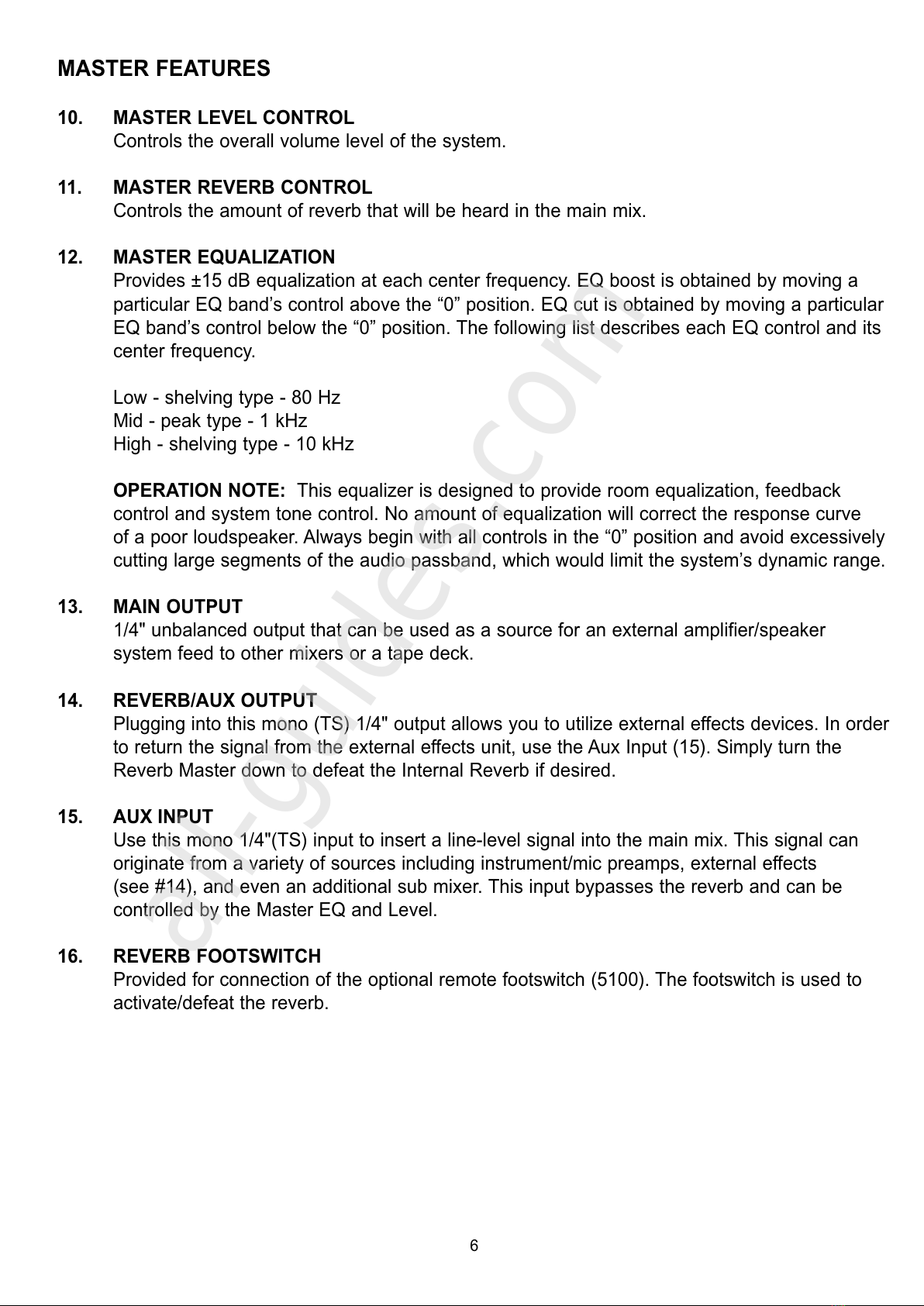

MASTER FEATURES
10. MASTER LEVEL CONTROL
Controls the overall volu e level of the syste .
11. MASTER REVERB CONTROL
Controls the a ount of reverb that will be heard in the ain ix.
12. MASTER EQUALIZATION
Provides ±15 dB equalization at each center frequency. EQ boost is obtained by oving a
particular EQ band’s control above the “0” position. EQ cut is obtained by oving a particular
EQ band’s control below the “0” position. The following list describes each EQ control and its
center frequency.
Low - shelving type - 80 Hz
Mid - peak type - 1 kHz
High - shelving type - 10 kHz
OPERATION NOTE: This equalizer is designed to provide roo equalization, feedback
control and syste tone control. No a ount of equalization will correct the response curve
of a poor loudspeaker. Always begin with all controls in the “0” position and avoid excessively
cutting large seg ents of the audio passband, which would li it the syste ’s dyna ic range.
13. MAIN OUTPUT
1/4" unbalanced output that can be used as a source for an external a plifier/speaker
syste feed to other ixers or a tape deck.
14. REVERB/AUX OUTPUT
Plugging into this ono (TS) 1/4" output allows you to utilize external effects devices. In order
to return the signal fro the external effects unit, use the Aux Input (15). Si ply turn the
Reverb Master down to defeat the Internal Reverb if desired.
15. AUX INPUT
Use this ono 1/4"(TS) input to insert a line-level signal into the ain ix. This signal can
originate fro a variety of sources including instru ent/ ic prea ps, external effects
(see #14), and even an additional sub ixer. This input bypasses the reverb and can be
controlled by the Master EQ and Level.
16. REVERB FOOTSWITCH
Provided for connection of the optional re ote footswitch (5100). The footswitch is used to
activate/defeat the reverb.
6
All manuals and user guides at all-guides.com
all-guides.com

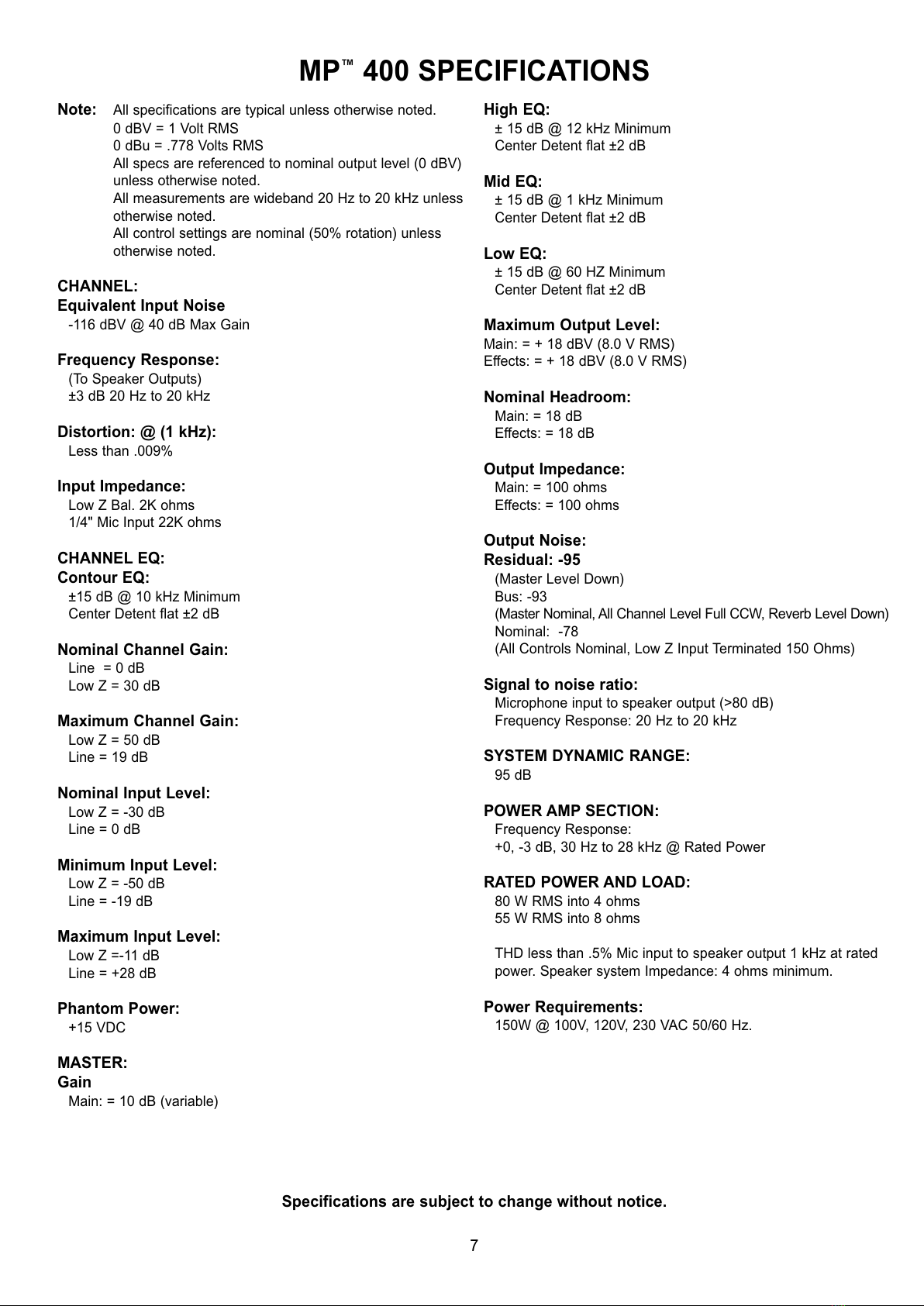

Note: All specifications are typical unless otherwise noted.
0 dBV = 1 Volt RMS
0 dBu = .778 Volts RMS
All specs are referenced to no inal output level (0 dBV)
unless otherwise noted.
All easure ents are wideband 20 Hz to 20 kHz unless
otherwise noted.
All control settings are no inal (50% rotation) unless
otherwise noted.
CHANNEL:
Equivalent Input Noise
-116 dBV @ 40 dB Max Gain
Frequency Response:
(To Speaker Outputs)
±3 dB 20 Hz to 20 kHz
Distortion: @ (1 kHz):
Less than .009%
Input Impedance:
Low Z Bal. 2K oh s
1/4" Mic Input 22K oh s
CHANNEL EQ:
Contour EQ:
±15 dB @ 10 kHz Mini u
Center Detent flat ±2 dB
Nominal Channel Gain:
Line = 0 dB
Low Z = 30 dB
Maximum Channel Gain:
Low Z = 50 dB
Line = 19 dB
Nominal Input Level:
Low Z = -30 dB
Line = 0 dB
Minimum Input Level:
Low Z = -50 dB
Line = -19 dB
Maximum Input Level:
Low Z =-11 dB
Line = +28 dB
Phantom Power:
+15 VDC
MASTER:
Gain
Main: = 10 dB (variable)
High EQ:
± 15 dB @ 12 kHz Mini u
Center Detent flat ±2 dB
Mid EQ:
± 15 dB @ 1 kHz Mini u
Center Detent flat ±2 dB
Low EQ:
± 15 dB @ 60 HZ Mini u
Center Detent flat ±2 dB
Maximum Output Level:
Main: = + 18 dBV (8.0 V RMS)
Effects: = + 18 dBV (8.0 V RMS)
Nominal Headroom:
Main: = 18 dB
Effects: = 18 dB
Output Impedance:
Main: = 100 oh s
Effects: = 100 oh s
Output Noise:
Residual: -95
(Master Level Down)
Bus: -93
(Master No inal, All Channel Level Full CCW, Reverb Level Down)
No inal: -78
(All Controls No inal, Low Z Input Ter inated 150 Oh s)
Signal to noise ratio:
Microphone input to speaker output (>80 dB)
Frequency Response: 20 Hz to 20 kHz
SYSTEM DYNAMIC RANGE:
95 dB
POWER AMP SECTION:
Frequency Response:
+0, -3 dB, 30 Hz to 28 kHz @ Rated Power
RATED POWER AND LOAD:
80 W RMS into 4 oh s
55 W RMS into 8 oh s
THD less than .5% Mic input to speaker output 1 kHz at rated
power. Speaker syste I pedance: 4 oh s ini u .
Power Requirements:
150W @ 100V, 120V, 230 VAC 50/60 Hz.
7
MP™400 SPECIFICATIONS
Specifications are subject to change without notice.
All manuals and user guides at all-guides.com

8
MP 400 BLOC DIAGRAM
All manuals and user guides at all-guides.com

9
MP™400 RECOMMENDED HOOKUP
All manuals and user guides at all-guides.com

MP™400
Power-Mixer
Danke, daß Sie sich für den Peavey MP™400 entschieden haben! Der MP™400 ist ein 4-Kanal
Power-Mixer, der in eine erstaunlich kleinen Gehäuse untergebracht ist. Ausgestattet nur it den
nötigsten Anforderungen an einen Power-Mixer, ist der MP 400 kinderleicht in der Bedienung und
bereitet seine Besitzer die reinste Freude. Hochwertige Halbleiterko ponenten verhelfen de
MP 400 zu seinen exzellenten Klangwerten und seiner Zuverlässigkeit, die die MP Serie Mischpulte
so bekannt ge acht haben.
Der MP 400 wartet it 4 diskret-aufgebauten Kanälen auf; jeder it 2 Eingängen (high- / low-
I pedanz), eine Contour Equalizer für die Höhen, Reverb und Lautsärke-Regler. Die Master-
Sektion ist it eine 3-Band Equalizer, Master Level und Reverb Reglern, 1/4" Reverb- und Aux -
Ausgängen, Aux-Eingang und eine Fußschalter-Eingang ausgestattet.
Die folgende Bedienungsanleitung erklärt die Austattungs erk ale des MP 400 und deren
Bedienung. In den Zeichnungen finden Sie die einzelnen Sektionen und deren Bedienele nte
anhand der Nu ern. I Laufe der Bedienungsanleitung verweisen wir Sie auf weitere
Bedienhinweise, die i Zusa enhang stehen. Sie finden diese auch anhand des
Nu erierungssyste s. Fangen wir it der Aufzählung der wichtigsten Austattungs erk ale des
MP 400 an.
ÜBERSICHT:
• 4 volle Eingangskanäle
• Reverb-Regler in jede Kanalzug
• Contour Equalizer für die Höhen in jede Kanalzug
• 1/4" Klinke und XLR Eingänge in jede Kanalzug
• 1/4" Klinke Main Ausgang
• 1/4" Klinke Aux/Reverb Ausgang
• 1/4" Klinke Aux Eingang
• 1/4" Klinke Fußschalter-Eingang zu Ein- /Ausschalten des Reverbs
• 3-Band Equalizer in der Mastersektion
• Master Level- und Reverb Regler
• 80W Endstufe
10
DEUTSCH
All manuals and user guides at all-guides.com

POWER
Dieser Abschnitt beschreibt den richtigen Anschluß Ihres MP 400 an eine Wechselstro -
Spannungsquelle. U Ihre und die Sicherheit Ihres MP 400 zu gewährleisten, achten Sie bitte auf
die Warnhinweise.
GERÄTERÜC SEITE
1. EURO-NETZBUCHSE
Stecken Sie das Netzkabel bei ausgeschaltete Gerät (Netzschalter(#2) in der Aus (0)
Position) in das Gerät, bevor Sie es it einer Steckdose verbinden. Stellen Sie sicher, daß
die richtige Erdung gewährleistet ist. Legen Sie eine falsche Netzspannung an, besteht die
Gefahr, dass das Gerät beschädigt wird (beachten Sie die Spannungsangabe an de Gerät).
Entfernen Sie keinesfalls den Erdungspol des Netzsteckers.
2. N ETZSCHALTER (Siehe Frontskizze auf der nächsten Seite)
Bringen Sie den Schalter in die „EIN" Stellung, u das Gerät einzuschalten.
3. POWER LED (Siehe Frontskizze auf der nächsten Seite)
Leuchtet, wenn das Gerät it Stro versorgt wird
LAUTSPRECHERANSCHLÜSSE
Dieser Abschnitt wird Ihnen dabei helfen die Klinkenbuchsen für den Anschluß der Lautsprecher an
der Rückseite Ihres MP 400 zu finden.
Warnung: Achten Sie darauf, daß die Gesamtimpedanz der angeschlossenen
Lautsprecher niemals unter 4 Ohm fällt.
4. LAUTSPRECHERAUSGÄNGE
Zwei parallel-geschaltete 1/4" Klinken sind zu einfacheren Anschluß, a Ausgang der
Endstufe angebracht. Die ini ale I pedanz (Mindestlast) beträgt 4 Oh .
11
14
All manuals and user guides at all-guides.com
all-guides.com

ANALAUSTATTUNG ( ANÄLE 1-4)
Der folgende Abschnitt beschreibt die Kanäle 1-4. Diese Eingangskanäle sind identisch.
5. MIC (LOW Z) INPUT
Sy etrische XLR-Eingang zu Anschluß niederoh iger Mikrofone oder anderer
niederoh iger Signalquellen. Pin 2 ist der Pluspol. Dieser Eingang wird i er it +15V
Phanto speisung zwischen Pin 2 und 3 versorgt (Pin 1 ist Masse).
WARNUNG: DA DIESE NIEDEROHMIGEN EINGÄNGE IMMER MIT PHANTONSPANNUNG
VERSORGT WERDEN, SCHLIESSEB SIE BITTE NUR MI ROPHONE ODER GERÄTE MIT
SYMMETRISCHEN AUSGÄNGEN AN, UM SCHÄDEN ZU VERMEIDEN. FALLS SIE SICH
NICHT SICHER SIND, LESEN SIE BITTE DIE GEBRAUCHSANWEISUNG DES
JEWEILIGEN GERÄTS.
6. Line (HIGH Z) Input
Unsy etrische 1/4" Klinkeneingang für hochpegelige Signalquellen it 1/4"
Klinkenausgängen. Die beiden Eingänge (XLR und Klinke) können nicht gleichzeitig benutzt
werden.
7. LEVEL
Regelt die individuelle Lautstärke des Kanals in der Mischung.
8. REVERB
Regelt den Hallanteil des eingebauten Hallgeräts für den Kanal und uss it de
Master-Reverb-Regler benutzt werden. Das Originalsignal wird nach de Levelregler (7)
abgegriffen und wird daher von diese beeinflußt. Der Reverb/Aux Regler besti t
außerde den Pegel, der zu Effekt-Ausgang geschickt wird (14).
9. CONTOUR
Ein Shelving-EQ regelt die Höhen bei 10 kHz u ±15 dB. Er ist so ausgelegt, daß er
Störgeräusche absenkt, oder das Signal „brillanter" acht, je nach Qualität der Quelle.
12
65 13 14 15 16
3
9 8 2
11107
12
All manuals and user guides at all-guides.com

MASTER BEREICH
10. MASTER LEVEL CONTROL
Regelt die Gesa tlautstärke des Syste s
11. MASTER REVERB CONTROL
Regelt den Hallanteil der Gesa t ischung
12. MASTER EQ
Regelt u ±15 dB i Bereich der Center-Frequenz. Eine Anhebung des entsprechenden
Frequenzbereichs wird durch Drehung des entsprechenden Reglers über die „0"-Position
bewirkt. Eine Absenkung des entsprechenden Frequenzbereichs wird durch Drehung des
entsprechenden Reglers unter die „0"-Position bewirkt. Die folgende Tabelle beschreibt jeden
EQ-Regler und dessen Center-Frequenz.
Low – shelving type – 80 Hz
Mid – peak type – 1 kHz
High - shelving type – 10 kHz
HINWEIS: Der Equalizer ist für den Ausgleich des Rau klangs, die Unterdrückung von
Rückkopplungen sowie die Beeinflussung des Gesa tklangs ausgelegt. Kein noch so starker
Einsatz des Equalizers kann den Frequenzgang eines schlechten Lautsprechers ausgleichen.
Bei der Klangeinstellung sollten Sie i er von der „0"-Position ausgehen. Drehen Sie
öglichst nicht in extre e Positionen, da über äßige Absenkung die Dyna ik des Syste s
begrenzt.
13. MAIN OUTPUT
Unsy etrische 1/4" Klinkenausgänge, deren Signal auch zur Speisung externer
Verstärker/Lautsprecher, anderer Mischpulte oder Kassettenrecorder dienen kann.
14. REVERB/AUX OUTPUT
Dieser 1/4" Klinkenausgang (Mono) dient zur Speisung externer Effektgeräte.
Nutzen Sie den Aux-Eingang (15), u das Signal des Effektgeräts in das Mischpult zu führen.
Drehen Sie einfach den Reverb Master Regler ganz zu, u das eingebaute Hallgerät zu
unterdrücken.
15. AUX INPUT
Mono 1/4"Klinkeneingang zu einspielen eines Line-Signals in die Gesa t ischung. Dieses
Signal kann verschiedene Quellen haben, einschließlich eines Instru enten/Mikrophon
Vorverstärkers, Externer Effektgeräte (s. #14) oder gar eines zusätzlichen Sub-Mixer. Dieser
Eingang u geht den Hall und kann über den Master-EQ und Level geregelt werden.
16. REVERB FOOTSWITCH
Klinkenbuchse zu Anschluß eines optionalen Fußschalters (5100), der das eingebaute
Effektgerät ein- oder ausschaltet.
13
All manuals and user guides at all-guides.com

Hinweis: Alle technischen Daten sind typisch, sofern nicht
anders angegeben.
0 dBV = 1 Volt RMS
0 dBu = 0,778 Volt RMS
Alle Daten beziehen sich auf die Nennausgangsleistung
(0 dBV), sofern nicht anders angegeben.
Alle Messungen erfolgten über die gesa te Bandbreite
von 20 Hz bis 20 kHz, sofern nicht anders angegeben.
Alle Regler auf Nennstellung (Mittelstellung), sofern
nicht anders angegeben.
ANAL:
Äquivalentes Eingangsrauschen
-116 dBV bei 40 dB Maxi u Gain
Frequenzgang:
(An den Lautsprecherausgängen)
±3 dB 20Hz – 20 kHz
Verzerrung bei 1 kHz:
weniger als 0,009%
Eingangsimpedanz:
XLR Sy etrischer Eingang : 2 kOh
1/4" Klinken Eingang : 22 kOh
ANAL EQ:
Contour EQ:
±15 dB bei 10 kHz
Abweichung in Mittelstellung ±2 dB
Nennpegel im anal:
Line = 0 dB
Low Z = 30 dB
Maximalpegel im anal:
Low Z = 50 dB
Line = 19 dB
Eingangs-Nennpegel:
Low Z = -30 dB
Line = 0 dB
Minimale Eingangsempfindlichkeit:
Low Z = -50 dB
Line = -19 dB
Maximaler Eingangspegel:
Low Z = -11 dB
Line + 28 dB
Phantomspeisung:
+15 VDC
MASTER:
Main Gain:
10 dB (regelbar)
High EQ:
±15 dB bei 12 kHz
Abweichung in Mittelstellung ±2 dB
Mid EQ:
±15 dB bei 1 kHz
Abweichung in Mittelstellung ±2 dB
Low EQ:
±15 dB bei 60 Hz
Abweichung in Mittelstellung ±2 dB
Maximaler Ausgangspegel:
Main: = +18 dBV (8,0 V RMS)
Effects: = +18 dBV (8,0V RMS)
Nominal Headroom:
Main: = 18 dB
Effects = 18 dB
Ausgangsimpedanz:
Main: = 100 Oh
Effects: = 100 Oh
Ausgangsrauschen:
Residual: -95 dB
(Master-Regler zu)
Bus: -93 dB
(Master-Regler 0dB, Kanalregler voll gegen den Uhrzeigersinn,
Reverb Level zu)
No inal: -78dB
(Alle Regler auf 0, Low Z-Eingang it 150 Oh
Abschlußwiderstand)
Geräuschspannungsabstand:
Mikrophoneingang an Lautsprecherausgang (>80 dB)
Frequenzgang: 20 Hz – 20 kHz
DYNAMI BEREICH (GESAMT):
95 dB
ENDSTUFE:
Frequenzgang:
+0, -3 dB, 30 Hz – 28 kHz bei No inalleistung
LEISTUNGSAUFNAHME:
80 W RMS an 4 Oh
55 W RMS an 8 Oh
THD weniger als > 0,5% Mikrophoneingang zu
Lautsprecherausgang bei 1 kHz / No inalleistung
Lautsprecher-I pedanz: in. 4 Oh
Strombedarf:
150W bei 100v, 120V, 230V AC 50/60 Hz
14
MP™400 ESPECIFICACIONES
Änderungen der technischen Daten vorbehalten.
All manuals and user guides at all-guides.com

MP™400
Table de mixage
Nous vous re ercions pour l’achat de votre MP™400 de Peavey! Le MP™400 est une table de
ixage, à quatre canaux, qui for e un appareil incroyable ent co pact. Bénéficiant unique ent
des fonctionnalités essentielles pour une table de ixage destinée à a plifier le son, le MP 400 est
extrê e ent facile à utiliser et a tout pour co bler son utilisateur. La qualité des co posants des
se i-conducteurs garantit des caractéristiques audio excellentes et un fonctionne ent fiable. Des
atouts qui ont fait la réputation des tables de ixage de la série MP.
Le MP 400 possède quatre canaux discrets, tous dotés d’entrées de haute et de basse i pédance,
une co ande EQ Contour à hautes fréquences ainsi que des co andes Reverb (Réverbération)
et Level (Niveau). La section aître bénéficie d’un équaliseur à trois bandes, de co andes Master
Level (Niveau du aster) et Reverb, de sorties jack Main de 6,4 (Principal) et Reverb/Aux, une
entrée Aux et une entrée Re ote Switch (co utateur à distance).
Le guide ci-dessous vous explique les fonctionnalités du MP 400 et le fonctionne ent correct de
chacune d’entre elles. Reportez-vous aux diagra es de chaque section pour localiser chaque
fonctionnalité par le nu éro qui la désigne. Dans certains cas, ce guide fera référence aux
fonctionnalités d’un autre appareil à l’aide de ce systè e de nu érotation. Co ençons par la liste
des principales caractéristiques du MP 400.
CARACTERISTIQUES:
• Quatre canaux d’entrée totale
• Co ande de reverb (réverbération) sur chaque canal
• Equaliseur Contour à hautes fréquences sur chaque canal
• Entrées de 6,4 et XLR sur chaque canal d’entrée
• Sortie principale de 6,4
• Sortie Aux/Reverb de 6,4
• Entrée Aux de 6,4
• Co utateur à distance de 6,4 pour suppri er la reverb
• Equaliseur aître à trois bandes
• Co andes de Master Level (Niveau du aster) et Reverb (réverbération)
• A pli de puissance de 80 W
15
FRANÇAIS
All manuals and user guides at all-guides.com

ALIMENTATION
Cette section décrit l’application correcte de l’ali entation c.a. à votre MP 400. Pour assurer votre
propre sécurité et celle de votre MP 400, veuillez accorder une attention particulière à toutes les
ises en garde.
PANNEAU ARRIERE
1. SUPPORT D’ALIMENTATION CEI:
Lorsque le co utateur d'ali entation (n° 2) est sur “OFF” (arrêt) (O); branchez le cordon
d’ali entation dans le connecteur avant de le brancher à votre source d’ali entation c.a.
Veuillez à toujours appliquer les pratiques de ises à terre appropriées. L’utilisation d’une
tension inadéquate pourrait occasionner des do ages au atériel (voir étiquette de tension
sur l’appareil). Ne ja ais retirer ou couper le contact à la terre de la prise du câble secteur.
2. COMMUTATEUR D’ALIMENTATION (Voir diagramme du panneau avant, à la page suivante)
Placez ce co utateur en position “ON” pour ettre l’appareil sous tension.
3. VOYANT DEL D’ALIMENTATION (Voir diagramme du panneau avant, à la page suivante)
S'allu e lorsque l’ali entation c.a. est fournie à la table de ixage.
CONNEXIONS DES HAUT-PARLEURS
Cette section vous per ettra de localiser les deux prises de sortie des haut-parleurs à l'arrière de
votre MP 400.
Avertisse ent: ne laissez ja ais l’i pédance totale de vos haut-parleurs descendre en
dessous de l’i pédance ini ale de 4 oh s.
4. SORTIES DES HAUT-PARLEURS
Deux prises parallèles de 6,4 situées à la sortie de l’a plificateur de puissance pour
faciliter la connexion des haut-parleurs. L’i pédance ini u des haut-parleurs (charge
in.) est de 4 oh s.
16
14
All manuals and user guides at all-guides.com
all-guides.com

CARACTERISTIQUES DES CANAUX (CANAUX 1-4)
La section suivante décrit les canaux 1-4. Chacun de ces canaux d’entrée est identique.
5. MIC (LOW Z) INPUT (Entrée micro basse Z)
Sortie du canal de basse i pédance XLR balancée opti isée pour un icro ou une autre
source de basse i pédance. La broche 2 est l'entrée positive. Ce connecteur possède une
ali entation électrique fantô e de +15V sur les broches 2 et 3 à tous o ents (la broche 1
est la référence de ise à la terre).
AVERTISSEMENT: ETANT DONNE QUE LES ENTREES BAS-Z POSSEDENT UNE
ALIMENTATION FANTOME, BRANCHEZ UNIQUEMENT DES MICROPHONES OU DES
PRODUITS DISPOSANT D’UNE SORTIE EQUILIBREE POUR EVITER TOUT DOMMAGE.
SI VOUS N’ETES PAS SUR, VERIFIEZ LES INSTRUCTIONS DE FONCTIONNEMENT DU
PRODUIT.
6. Line (HIGH Z) Input (Entrée en ligne haute Z)
Entrée non équilibrée de 6,4 qui accepte les sources de niveau de ligne équipées d’une
prise de 6,4 (TS). Les deux entrées (XLR et 6,4 ) ne peuvent être utilisées
si ultané ent.
7. NIVEAU
Règle le niveau du canal individuel dans le ixage.
8. REVERB
Règle le niveau de reverb (réverbération) interne du canal et doit être utilisé en conjonction
avec le niveau de reverb du aître. Il s'agit du post gain et est affecté par le réglage du
NIVEAU (7). La co ande Reverb/Aux déter ine le niveau du signal trans is à la sortie
Effets (14).
17
65 13 14 15 16
3
9 8 2
11107
12
All manuals and user guides at all-guides.com

9. CONTOUR
Co ande de ti bre active de type dégradé qui fait varier les niveaux de fréquence des
aigus de ±15 dB à 10 kHz. Elle est destinée à éli iner le bruit ou à ajouter de la brillance, et
dépend de la qualité de la source.
CARACTERISTIQUES DU MASTER
10. COMMANDE DE NIVEAU DU MASTER
Co ande le niveau du volu e général du systè e.
11. COMMANDE DE REVERB DU MASTER
Co ande la quantité de reverb (réverbération) produite dans le ixage principal.
12. EGALISATION DU MASTER
Per et une égalisation de ±15 dB à chaque fréquence centrale. On obtient une a plification
EQ en bougeant une co ande de bande EQ particulière au-dessus de la position “0”. On
obtient une coupure EQ en bougeant une co ande de bande EQ particulière en dessus de
la position “0”. La liste suivante décrit chaque co ande EQ et sa fréquence centrale.
Basses – type dégradé – 80 Hz
Médiu – type pic – 1 kHz
Aiguës – type dégradé -10 kHz
REMARQUES RELATIVES AU FONCTIONNEMENT: Cet équaliseur est destiné à per ettre
un réglage de la couleur sonore en cha bre (de type “roo ”), de co ander le feedback et
le ti bre du systè e. Aucune quantité d'égalisation ne pourra corriger la courbe de réponse
d’un auvais haut-parleur. Co encez toujours par ettre toutes les co andes sur “0” et
évitez les grands seg ents coupés de façon excessive sur la bande passante audio, qui
li itent la plage dyna ique du systè e.
13. SORTIE PRINCIPALE
La sortie non équilibrée de 6,4 qui peut être utilisée co e source d’ali entation d'un
systè e a plificateur/haut-parleur externe vers d'autres tables de ixage ou un
lecteur/enregistreur de cassettes audio (tape deck).
14. SORTIE REVERB/AUX
En branchant cette sortie ono (TS) de 6,4 , vous pouvez utiliser des appareils à effets
externes. Pour renvoyer le signal de l’appareil à effets externe, utilisez la sortie Aux (15).
Di inuez si ple ent le Reverb Master (co ande aîtresse de la réverbération) pour
suppri er le reverb interne, si vous le souhaitez.
15. ENTREE AUX
Cette entrée ono de 6,4 (TS) sert à insérer un signal de niveau de ligne dans le ixage
principal. Ce signal peut provenir d'une variété de sources co prenant des préa plis pour
instru ent/ icro, des effets externes (voir n° 14) voire une sous-table de ixage
supplé entaire. Cette entrée dévie la reverb et peut être co andée par le Master EQ (EQ
aître) et Level (Niveau).
18
All manuals and user guides at all-guides.com

16. INTERRUPTEUR DE REVERB AU PIED
Destiné à la connexion d’un interrupteur à distance en option (5100). L’interrupteur au pied
est utilisé pour activer/suppri er la reverb.
19
Remarque: Toutes les spécifications sont habituelles, sauf
indication contraire.
0 dBV = 1 Volt RMS
0 dBu = 0,778 Volt RMS
Toutes les spécifications sont relevées au niveau de
sortie no inal (0 dBV), sauf indication contraire.
Toutes les esures sont à large bande de 20 Hz à
20 kHz, sauf indication contraire.
Tous les réglages de co ande sont no inaux
(rotation de 50%), sauf indication contraire.
CANAL:
Bruit d’entrée équivalent
-116 dBV à 40 dB de gain axi u
Réponse de fréquence:
(Vers les sorties des haut-parleurs)
±3 dB 20 Hz à 20 kHz
Distorsion: à (1 kHz):
Moins de 0,009%
Impédance d’entrée:
Balance basse Z 2K oh s
Entrée icro de 6,4 22K oh s
EQ DE CANAL:
EQ de contour:
±15 dB à 10 kHz ini u
Position neutre ±2 dB
Gain de canal nominal:
Ligne = 0 dB
Basse Z = 30 dB
Gain de canal maximal:
Basse Z = 50 dB
Ligne = 19 dB
Nominal Input Level (Niveau d’entrée nominal):
Basse Z = -30 dB
Ligne = 0 dB
Minimum Input Level (Niveau d’entrée minimal):
Basse Z = -50 dB
Ligne = -19 dB
Maximum Input Level (Niveau d’entrée maximal):
Basse Z = -11 dB
Ligne = +28 dB
Alimentation fantôme:
+15 VDC
MASTER:
Gain
Principal: = 10 dB (variable)
EQ aiguës:
±15 dB à 12 kHz ini u
Position neutre ±2 dB
EQ médium:
±15 dB à 1 kHz ini u
Position neutre ±2 dB
EQ basses:
±15 dB à 60 kHz ini u
Position neutre ±2 dB
Maximum Output Level (Niveau de sortie maximal):
Principal: =+18 dBV (8,0 V RMS)
Effets: = +18 dBV (8,0 V RMS)
Marge de sécurité nominale:
Principal: = 18 dB
Effets: = 18 dB
Impédance de sortie:
Principal: = 100 oh s
Effets: = 100 oh s
Bruit de sortie:
Résiduel: -95
(Niveau du aster bas)
Bus: -93
(Master niveau no inal, et tous les niveaux de canal tournés
totale ent dans le sens antihoraire, niveau de reverb bas)
No inal: -78
(Tous les contrôles no inaux, Entrée basse Z ter inée
150 Oh s)
Signal vers rapport de bruit:
Entrée icro vers sortie haut-parleur (>80 dB)
Réponse de fréquence: 20 Hz à 20 kHz
PLAGE DYNAMIQUE DU SYSTEME:
95 dB
SECTION AMPLI DE PUISSANCE:
Réponse de fréquence:
+0, -3 dB 30 Hz à 28 kHz à puissance no inale
PUISSANCE ET CHARGE NOMINALES:
80 W RMS en 4 oh s
55 W RMS en 8 oh s
Sortie icro THD de oins de 0,5% vers sortie haut-parleur
1 kHz à puissance no inale. I pédance du systè e des haut-
parleurs: 4 oh s ini u .
Consommation d’énergie:
150W à 100V, 120V, 230 VAC 50/60 Hz.
SPECIFICATIONS DU MP™400
Les spécifications sont sujettes à modification sans avis préalable.
All manuals and user guides at all-guides.com

MP™400
Mezcladora Amplificada
Gracias por su co pra de la MP™400 de Peavey. La MP™400 es una ezcladora a plificada de
cuatro canales en un paquete increíble ente co pleto y co pacto. Con sólo las opciones ás
si ples para una ezcladora de a plificación, la MP™400 es fácil de operar y un lujo de poseer.
Los co ponentes de se iconductores ayudan para crear estas excelentes cualidades de audio
y el rendi iento que ha hecho de la serie MP tan reconocida.
La MP 400 a plifica cuatro canales discretos, cada uno con entradas de alta y baja i pedancia,
control de contorno de ecualización de frecuencias agudas, y controles de reverb y nivel. La sección
aestra ofrece un ecualizador de tres bandas, controles de Nivel y de Reverb, salidas ain de 1/4"
y salidas de reverb/auxiliar, entrada de auxiliar y entrada de control re oto.
La siguiente guía explica las características de la MP 400 así co o la operación correcta de estas.
Refiérete al diagra a de cada sección para localizar cada parte por su nu ero. A lo largo de esta
guía, las características relacionadas entre si pueden referirse entre ellas por edio de estos
nú eros. Co ence os por listar las características principales de la MP 400.
CARACTERÍSTICAS
• Cuatro canales totales de entrada
• Control de Reverb en cada canal
• Ecualizador de contorno de frecuencias agudas en cada canal
• Entradas de 1/4" y XLR en cada canal de entrada
• Salida Principal de 1/4"
• Salida de aux/reverb de 1/4"
• Entrada de Aux de 1/4"
• Conector de 1/4" para control re oto de cancelación de reverb
• Ecualizador Maestro de tres bandas
• Controles Maestros de reverb y nivel
• A plificador de poder de 80 W
20
ESPAÑOL
All manuals and user guides at all-guides.com
