Pelgrim PSK1086 User manual

manual
handleiding - notice d'utilisation - anleitung
PSK1086
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 1

3
inhoud
2
NL
handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 – 11
GB
manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 – 21
FR
notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 – 31
DE
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 – 41
gebruike pictogrammen - pictograms used
pictogrammes utilisés - benutzte Piktogramme
belangrijk om te weten - important information
important à savoir - Wissenswertes
tip - tip - conseil - Tipp
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 2

inhoud
3
uw schouwkap
beschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
veiligheid
waar u op moet letten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
gebruik
afvoersystemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
bediening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
onderhoud
filterrooster verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
koolstoffilters vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
lampen vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
installatie
verpakking en toestel afvoeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
montage van de schouwkap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 3

5
uw schouwkap
4

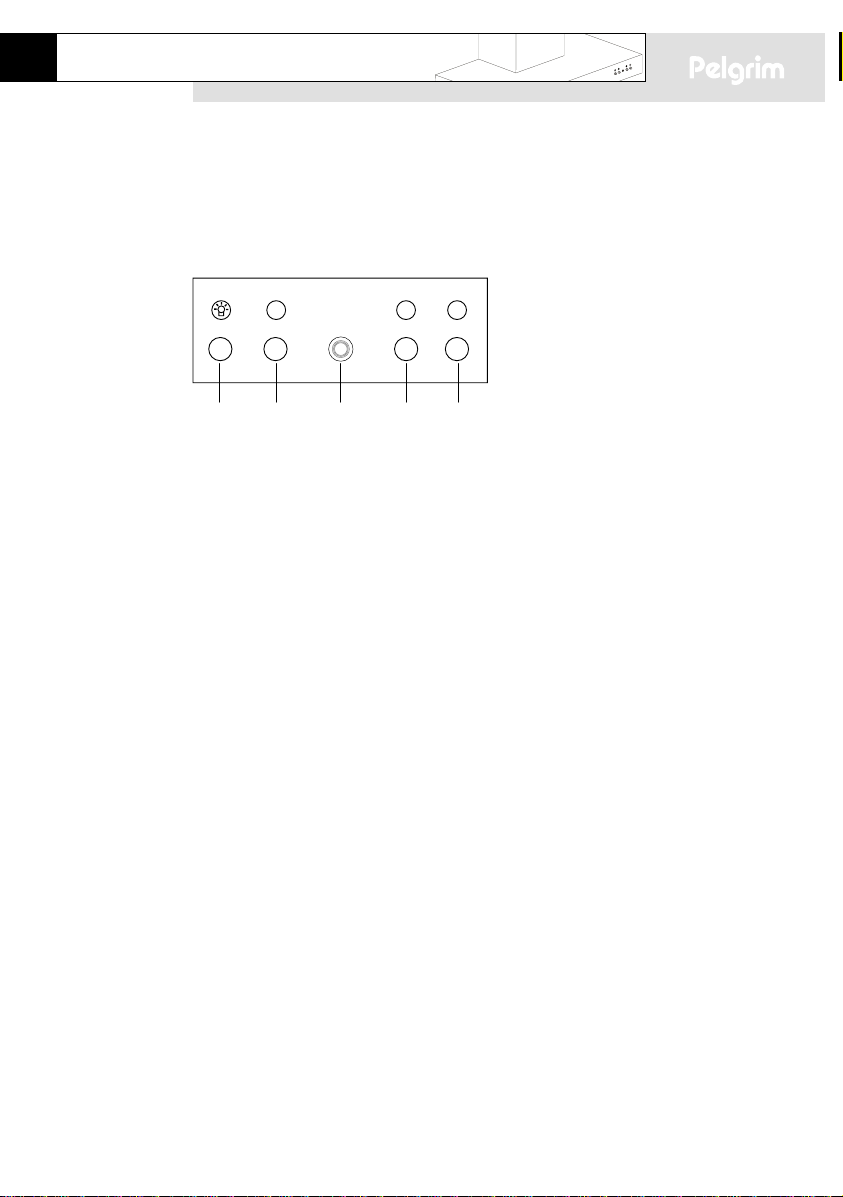

Beschrijving
a. verlichting
b. ventilator stand 1
c. aan/uit indicatielampje
d. ventilator stand 2
e. ventilator stand 3
123
ab cde
PSK1086
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 4

uw schouwkap
5
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle
mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en
over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel
volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 5

7
veiligheid
6
Waar u op moet letten
■Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk
"Installatie").
■Bij reparatie of schoonmaakbeurten moet het toestel stroomloos gemaakt
worden. Neem de stekker uit het stopcontact of draai de schakelaar in de
meterkast op nul.
■Bij koken of braden wordt de kookplaat heet. Kinderen moeten dus altijd uit
de buurt worden gehouden.
■Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het
bereiden van gerechten.
■Schakel, voordat u met koken begint, de afzuigkap in. Laat na het koken de
afzuigkap nog ca. 5 minuten aan staan.
■Een met vet verzadigd filter is brandbaar. Flambeer nooit onder de afzuigkap
en maak het filter op tijd schoon.
■Maak eerst het toestel stroomloos als u de lampen wilt vervangen! Gebruik
uitsluitend dezelfde lampen met aangegeven wattage.
■In verband met eventuele scherpe randen aan de ombouwkoker adviseren wij
u tijdens de montage van de koker werkhandschoenen te gebruiken.
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 6

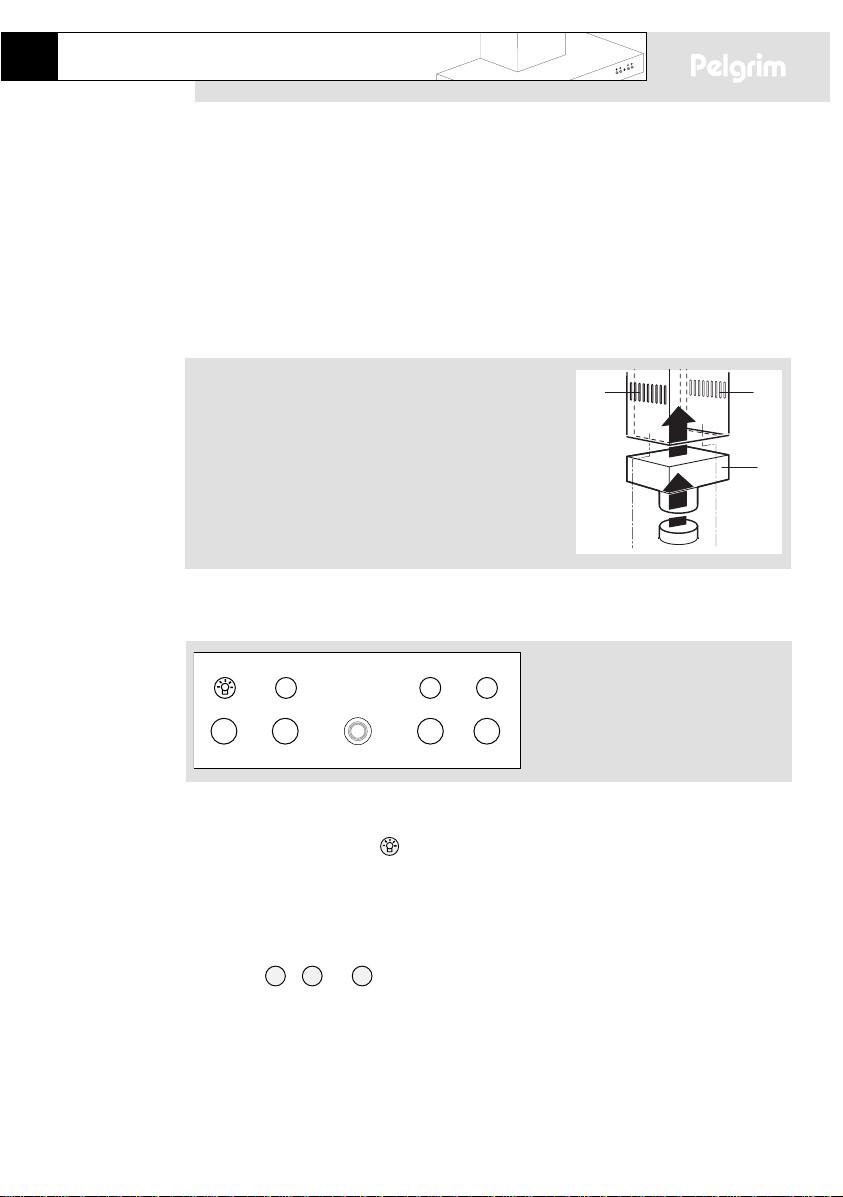

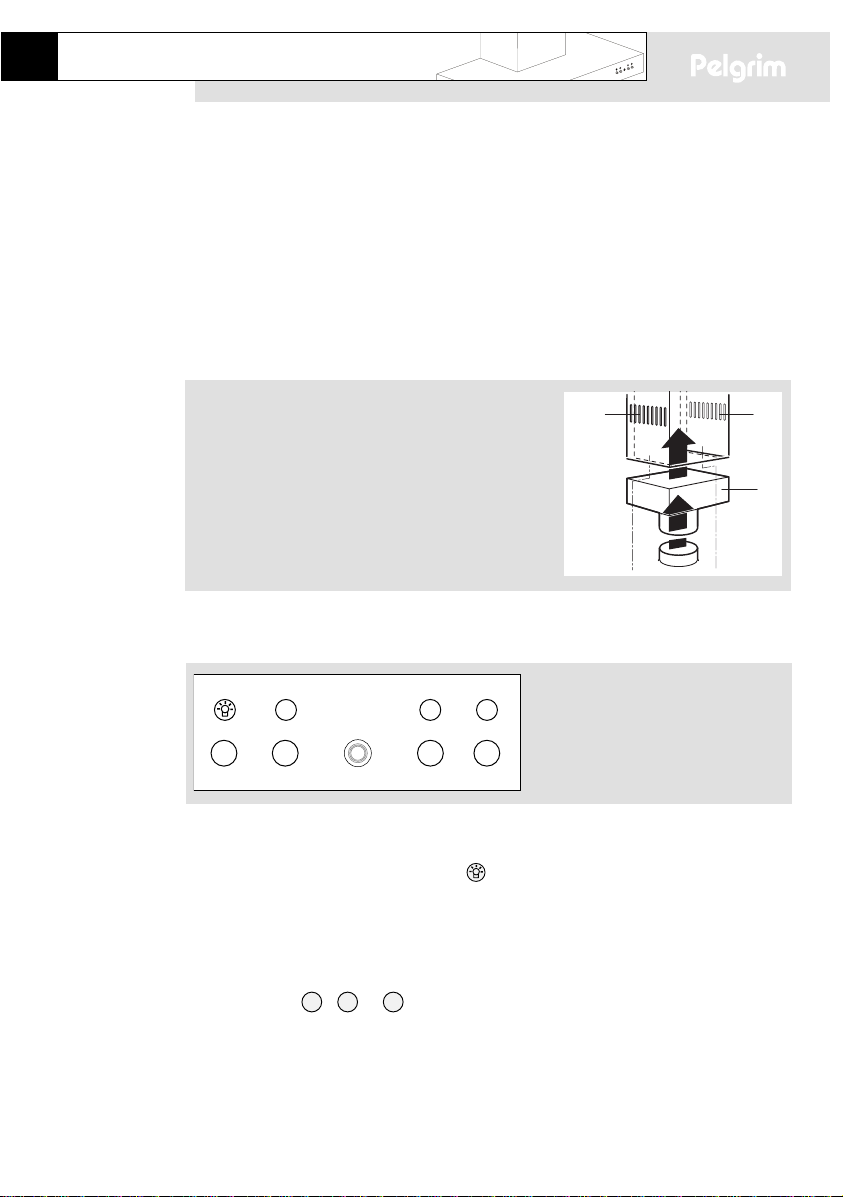

Afvoersystemen
De afzuigkap kan op twee manieren worden aangesloten:
■Op een afvoerkanaal.
De aangezogen kookdampen worden naar buiten afgevoerd, nadat de
vetdeeltjes gefilterd zijn. Dit is de beste manier! De afzuigkap wordt aan de
bovenzijde, met behulp van het bijgesloten aansluitpijpmondje, op het
afvoerkanaal aangesloten.
■Als circulatiekap.
De vetdeeltjes en de geur uit de aangezogen
kookdampen worden gefilterd. De aangezogen
lucht wordt niet afgevoerd maar circuleert via
het T-stuk (B) door de roosters (A) van de koker
in de keuken. U moet dan wel een koolstoffilter
plaatsen.
Bediening
Verlichting in- en uitschakelen
Druk op de toets voor de verlichting .
De verlichting gaat branden.
Druk nogmaals op de toets en de verlichting gaat uit.
Ventilator inschakelen
Druk op toets , of .
De afzuigkap schakelt in op de gekozen stand. Het aan/uitlampje in het midden
van de toetsen licht op.
321
gebruik
7
B
AA
123
88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 7

9
onderhoud
8
Filterrooster verwijderen
Schakel de netspanning uit! Neem de stekker uit
het stopcontact of zet de schakelaar in de
meterkast op nul. Trek het rooster naar u toe en
kantel het naar voren toe omlaag.
Koolstoffilters vervangen
Het koolstoffilter moet worden toegepast als de afzuigkap niet op een
afvoerkanaal wordt aangesloten (zie Afvoersystemen, blz. 7).
Let op:
■Het koolstoffilter moet minimaal 2x per jaar worden vervangen, afhankelijk
van het gebruik van de afzuigkap.
■Koolstoffilters zijn niet uitwasbaar voor hergebruik.
■Verzadigd koolstof is niet milieuvriendelijk. Vervang het filter tijdig.
Koolstoffilter aanbrengen
Klik het koolstofilter, met behulp van de plastic
klemmetjes (A), vast in de onderzijde van het
motorhuis. Plaats de filterroosters weer in de
afzuigkap.
A
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 8

onderhoud
9

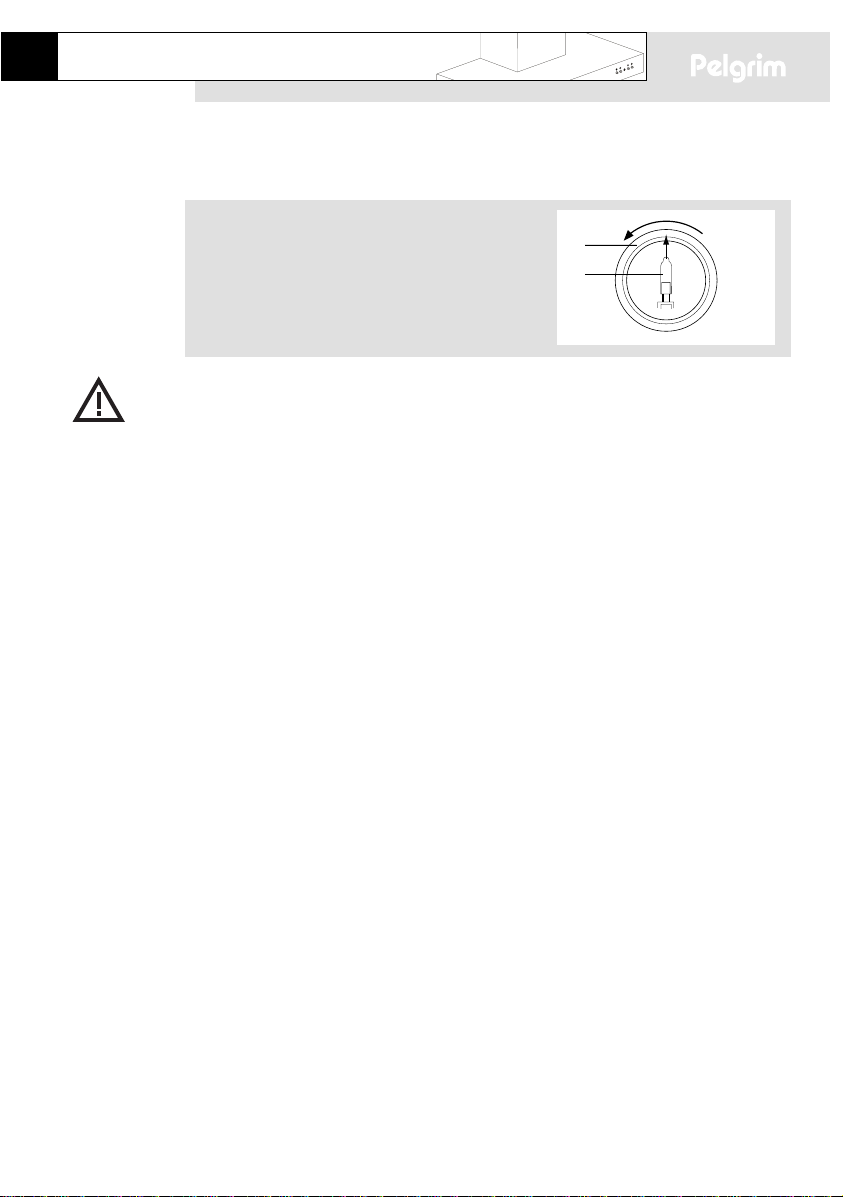

Lampen vervangen
Draai de vergrendeling (1) linksom en verwijder
deze. Trek de lamp (2) in de pijlrichting uit de
houder en plaats de nieuwe lamp. Druk het
deksel weer vast.
Denk erom dat wanneer u het lampje vervangt u er niet met de handen aan
komt, aangezien direct contact met de huid tot gevolg kan hebben dat het
lampje doorbrandt.
Reinigen
Afzuigkap
De afzuigkap kunt u schoonmaken met een sopje en een zachte doek, daarna
met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap
blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Niet behandelen met schuursponsjes of andere schuurmiddelen. Nabehandelen
met Stahlfix en met de structuur van het roestvrijstaal meepoetsen.
Filters
Aluminiumfilters elke week reinigen in een sopje. Het aluminiumfilter wordt
door de reinigingsmiddelen dof. Dit is normaal.
1
2
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 9

1
installatie
10
Afvoeren verpakking en toestel
De verpakking van het toestel is recyclebaar. Gebruikt zijn:
–karton
–poly-ethyleenfolie (PE)
–CFK-vrij polystyreen (PS-hard-schuim)
–polypropyleen banden om de doos
Deze materialen op verantwoorde wijze en conform de overheidsbepalingen
afvoeren.
De overheid kan u ook informatie verschaffen over het op verantwoorde wijze
afvoeren van afgedankte huishoudelijke apparaten.
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door
een erkend installateur, die de juiste veiligheidsvoor-schriften kent en toepast.
Het apparaat voldoet aan de Europese voorschriften CEE 89/336 EMC en CEE
73/23; 93/68 LVD.
Belangrijk om te weten:
■Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen
geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of
kachel).
■Neem de plaatselijk geldende voorschriften in acht met betrekking tot de
beluchting van gasapparaten.
■Monteer de afzuigkap altijd boven het kookgedeelte met een minimale
afstand van 650 mm.
■Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking
van de afzuigkap.
■Controleer voordat u met boren begint of er geen installatieleiding(en)
aanwezig is (zijn).
■Het aansluitpijpmondje van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 10

installatie
11

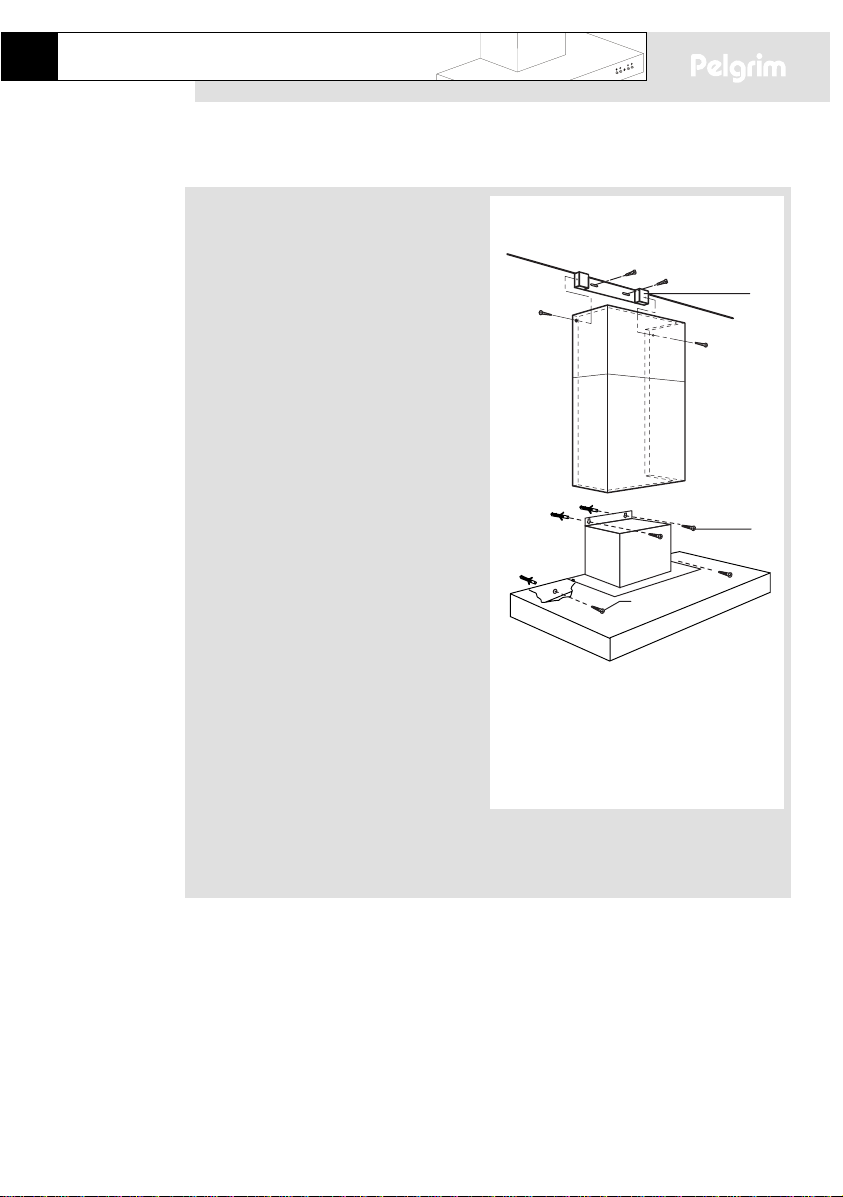

Montage van de schouwkap
■Bepaal eerst plaats en afstand met
betrekking tot de ophangbeugels.
Teken de te boren gaten af op de
wand en boor de gaten.
■Bevestig de beugels (A) aan de
wand met behulp van de pluggen en
de schroeven.
■Schroef de kap op de muur met
behulp van de pluggen en de
schroeven (B).
■Aan de achterzijde van de
schouwkap zijn 2 gaten van 8 mm
om de kap te fixeren met behulp van
2 pluggen/schroeven (C).
■Sluit de afvoerpijp aan.
■Bevestig de korte koker aan de
bevestigingsbeugel (A) en trek de
lange koker tot op de bovenzijde
van de schouwkap.
■Koker vastschroeven vanuit de binnenzijde van de schouwkap (filters
weghalen).
Technische gegevens
Zie gegevensplaatje voor technische gegevens.
B
C
A
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 11

112
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 12

contents
13
your canopy hood
description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
safety
precautions you must take . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
use
extraction systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
maintenance
removing the filter panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
replacing carbon filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
changing the light bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
installation
disposal of packaging and appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
mounting the canopy hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 13

1
your canopy hood
14
Description
a. ligthing
b. fan setting 1
c. on/off indicator light
d. fan setting 2
e. fan setting 3
123
ab cde
PSK1086
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 14

your canopy hood
15
Introduction
When you have read these instructions for use, you will quickly be aware of all
the facilities the appliance can offer you. You can read about safety and how
you should look after the appliance.
Keep the instructions for use and the installation instructions. Any later user of
this appliance could benefit from them.
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 15

1
safety
16
Precautions you must take
■Have the appliance connected by a qualified fitter (see section "Installation").
■The power supply must be disconnected before the appliance is cleaned or
repaired. Remove the plug from the socket or switch the electricity off at the
mains.
■When cooking, the hob becomes hot, children should always be kept at a
distance.
■Fats and oils become inflammable on overheating. Never leave such foods
unattended during preparation.
■We advise you to switch the cooker hood on before you start cooking. Leave
the cooker hood on for another 5 minutes or so after you have finished
cooking.
■A grease-saturated filter mat is inflammable, so never flambé under the
cooker hood, and clean the filter regularly.
■Switch off the electricity before replacing the light bulbs! Only use the same
sort of light bulbs with the same Wattage.
■In view of possible sharp edges on the chimney we advise you to wear
working gloves when fitting the chimney.
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 16

Extraction systems
Depending on the type, the cooker hood can be connected in one of two ways:
■To a duct.
To a duct, the cooking vapours extracted by suction are carried outside, once
the grease particles have been filtered. This is the best method. The cooker
hood is connected to the duct at the top using the outlet flange supplied.
■Recirculation hood.
As a recirculation hood, the grease particles and
the smell in the extracted vapours are filtered.
The air that has been sucked in is not carried
outside but recirculates in the kitchen, via the T-
piece (B) and the grilles in the chimney (A). In
this case you must have a carbon filter fitted.
Controls
switching lighting on and off
Press the lighting button .
The lighting comes on.
Press the button again and the lighting goes out.
switching on the fan
Press the , or button.
The extractor hood comes on at the setting selected. The control light in the
middle of the buttons lights up.
321
use
17
B
AA
123
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 17

1
maintenance
18
Removing the filter panel
Switch off the electricity! Remove the plug from
the socket or switch the electricity off at the
mains. Pull the grille towards you and tilt it
downwards at the front.
Replacing carbon filters
The carbon filter must be used if the cooker hood is not connected to a duct
(see extraction systems on page 17).
Note:
■The carbon filter must be replaced at least twice a year, depending on how
much the cooker hood is used.
■Carbon filters cannot be cleaned to use again.
■Saturated carbon is harmful to the environment, replace the filter regularly.
Fitting the carbon filter
Fix the carbon filter into the underneath of the
motor housing with the plastic clips (A). Replace
the filter grids in the extractor hood.
A
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 18

maintenance
19
Changing the light bulbs
Remove the cover (1) by turning it counter
clockwise. Pull the bulb (2) in the direction of the
arrow and out of the holder, then fit the new
bulb.
Take care not to touch the bulb with your hands when you replace it, since
direct contact with the skin can result in the bulb burning out.
Cleaning
Cooker hood
Clean the cooker hood with soapy water and a soft cloth, then wipe with clean
water to rinse. Do not use aggressive cleaning agents such as soda.
The cooker hood paintwork will stay looking nice if you wax it occasionally.
Stainless steel canopy hoods
Do not use any sort of scourer. Treat with Stahlfix (supermarket) and polish with
the structure of the stainless steel.
Filters
Wash aluminium filters every week in soapy water. The cleaning agents will
make the aluminium filter turn dull, this is normal.
1
2
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 19

2
installation
20
Disposal of packaging and appliance
The packaging of the appliance is recyclable. It is made up off:
–cardboard
–polyethylene
–CFC free polystyrene (PS rigid foam)
–polypropylene straps around the box
Please dispose of these materials in a responsible way in accordance with the
regulations of your local authority.
Your local authority will also be able to give you information about disposing
disused household appliances in a responsible way
General
This appliance should be connected to the power supply by a recognized fitter
who is familiar with, and works according to the correct safety regulations. This
appliance meets the European requirements CEE 89/336 EMC and CEE 73/23;
93/68 LVD.
Important that you know:
■If the cooker hood is to be fitted to an existing duct no other appliances,
such as a geyser or heater, may be connected to that same duct.
■Consider local regulations with respect to the ventilation of gas appliances!
■The cooker hood should be mounted at least 650 mm above the hob.
■The shorter the duct, and the fewer the bends in it, the better the cooker
hood will work.
■Before you start drilling check that there are no installation cables present.
■The diameter of the outlet flange is 125 mm, a duct with the same diameter
is best.
88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 20
