Pelgrim PSK970MAT User manual

700003431000
Het toestel-identificatieplaatje bevindt zich aan de binnenzijde van het toestel.
La plaque d’identification de l’appareil se trouve sur l’intérieur de l’appareil.
Das Gerätetypenschild befindet sich innen am Gerät.
The appliance identification card is located on the inside of the appliance.
Plak hier het toestel-identificatieplaatje.
Placez ici la plaque d’identification de l’appareil.
Kleben Sie hier das Gerätetypenschild ein.
Stick the appliance identification card here.
Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.
En cas de contact avec le service après-vente, ayez auprès de vous le numéro de type complet.
Halten Sie die vollständige Typennummer bereit,
wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.
When contacting the service department,
have the complete type number to hand.
Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.
Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie.
Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte.
You will find the addresses and phone numbers of the service organisation on the guarantee card.
Gebruiksaanwijzing
afzuigkappen
Mode d’emploi
hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
cooker hood
PSK970MAT

2
NL
Handleiding 3 - 12
FR
Notice dútilisation 14 - 24
DE
Anleitung 25 - 35
GB
Manual 36 - 46
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

3
Inhoud
Uw schouwkap
1.1 Beschrijving 4
1.2 Inleiding 4
Veiligheid
2.1 Waar u op moet letten 5
2.2 Afvoersystemen 6
Gebruik 7
Onderhoud
4.1 Vetfilters verwijderen 8
4.2 Het koolstoffilter vervangen 8
4.3 Lampen vervangen 8
4.4 Reinigen 9
Installatie
5.1 Algemeen 10
5.2 Elektrische aansluiting 11
5.3 Montage van de schouwkap 12
Bijlage 13
1
2
3
4
5
6

4

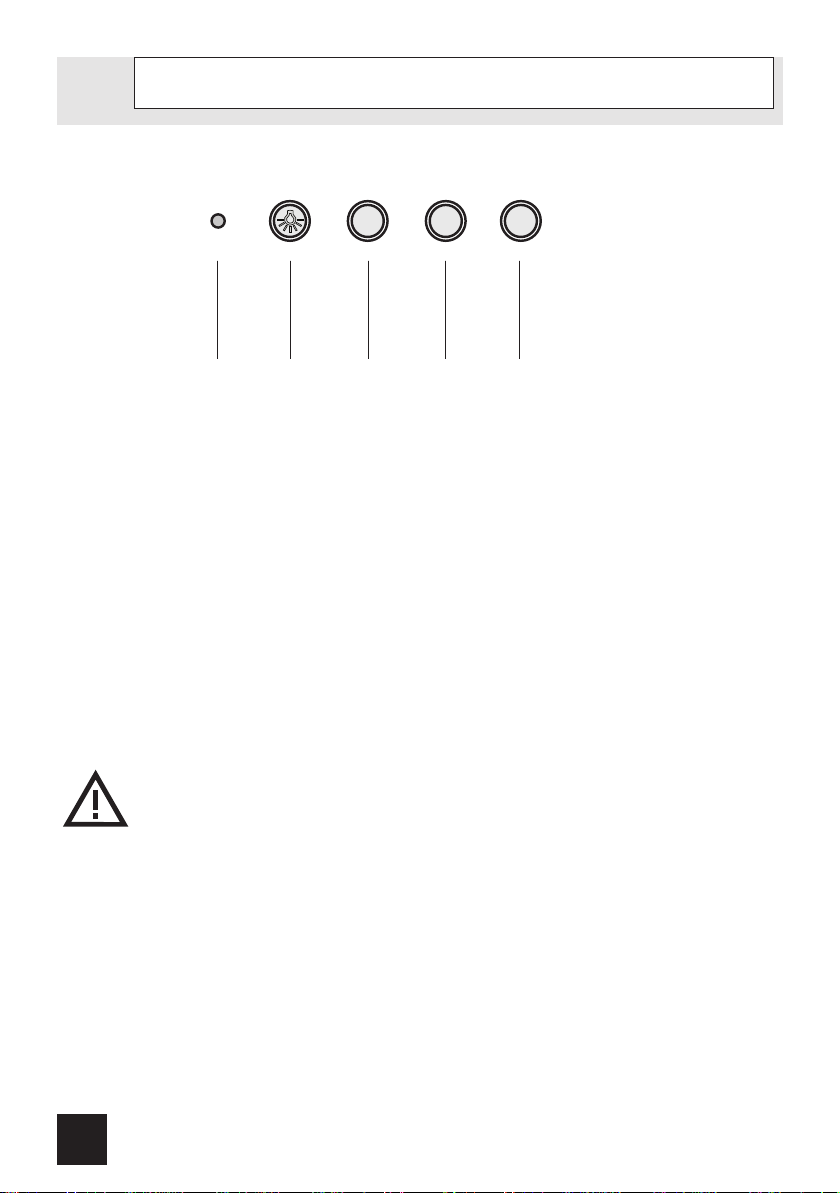

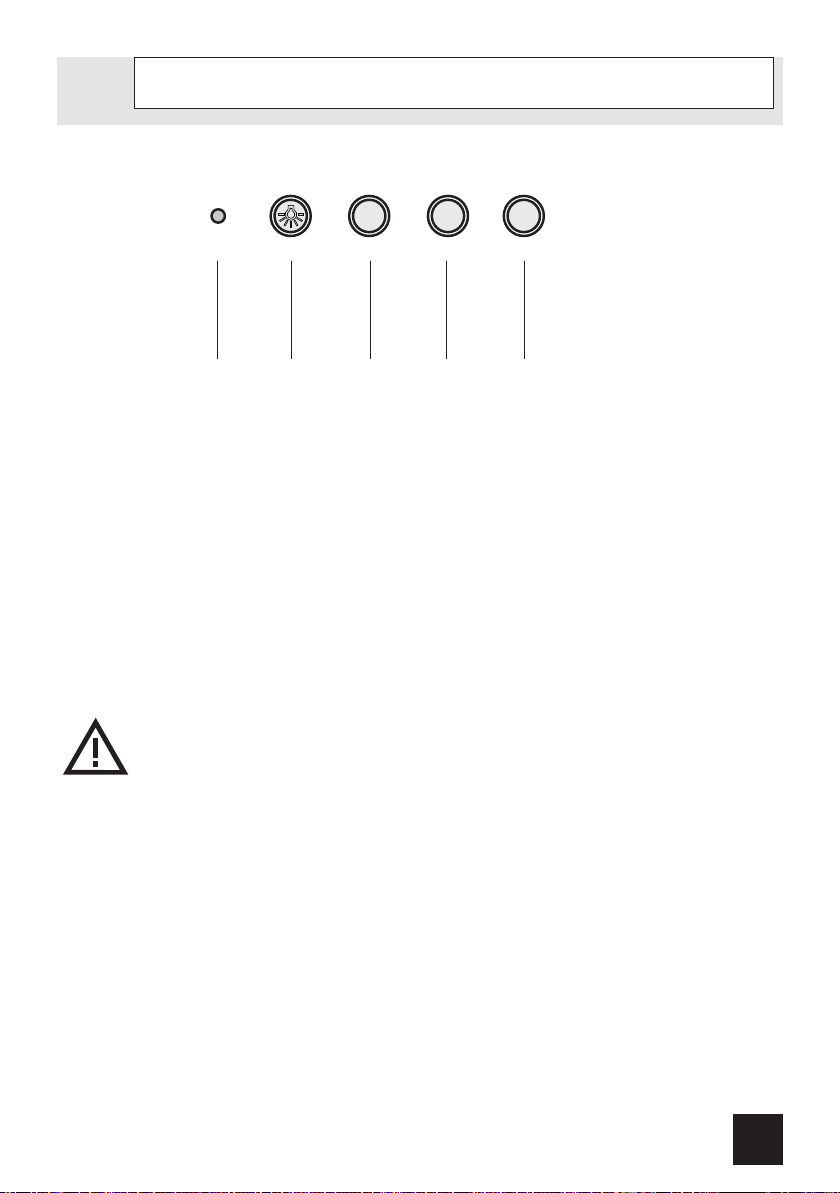

1.1 Beschrijving
Aan-/uit indicatie1.
Verlichting2.
Ventilator stand 13.
Ventilator stand 24.
Ventilator stand 35.
1 Uw schouwkap
1.2 Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle
mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over
het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn voordeel mee doen.
123
12 3 45

5
2 Veiligheid
2.1 Waar u op moet letten
Attentie! Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het elektriciteitsnet
voordat de installatie volledig is voltooid.
Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.•
In verband met eventuele scherpe randen adviseren wij u tijdens de montage van•
de wasemkap werkhandschoenen te gebruiken.
Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden.•
Desondanks adviseren wij personen met psychische of motorische stoornissen,
mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder
toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• De wasemkap nooit gebruiken als het vetfilter niet of niet goed gemonteerd is!
Gebruik de wasemkap niet om tegenaan te leunen.•
Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met een•
gaskookplaat.
De afvoer mag niet worden aangesloten op een rookkanaal dat voor andere•
toestellen in gebruik is.
Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren•
moet geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in
brand raakt.
De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden,•
zowel het exterieur als het interieur. Onvoldoende reinigen of te laat vervangen van
de filters kan brandgevaar veroorzaken.
Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door•
de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om
gevaarlijke situaties te voorkomen.
Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik•
uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen
met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal•
30 minuten met schoonmaken.

6
Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden.•
Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van•
gerechten.

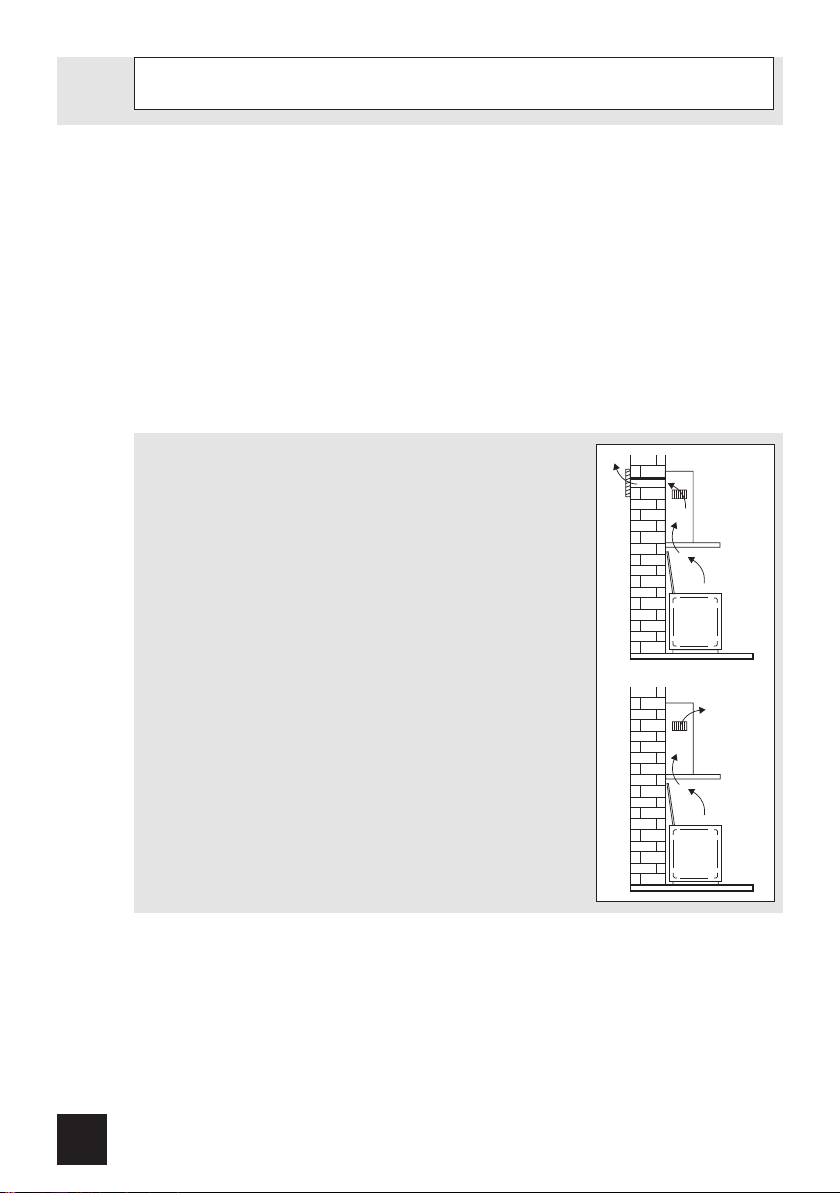

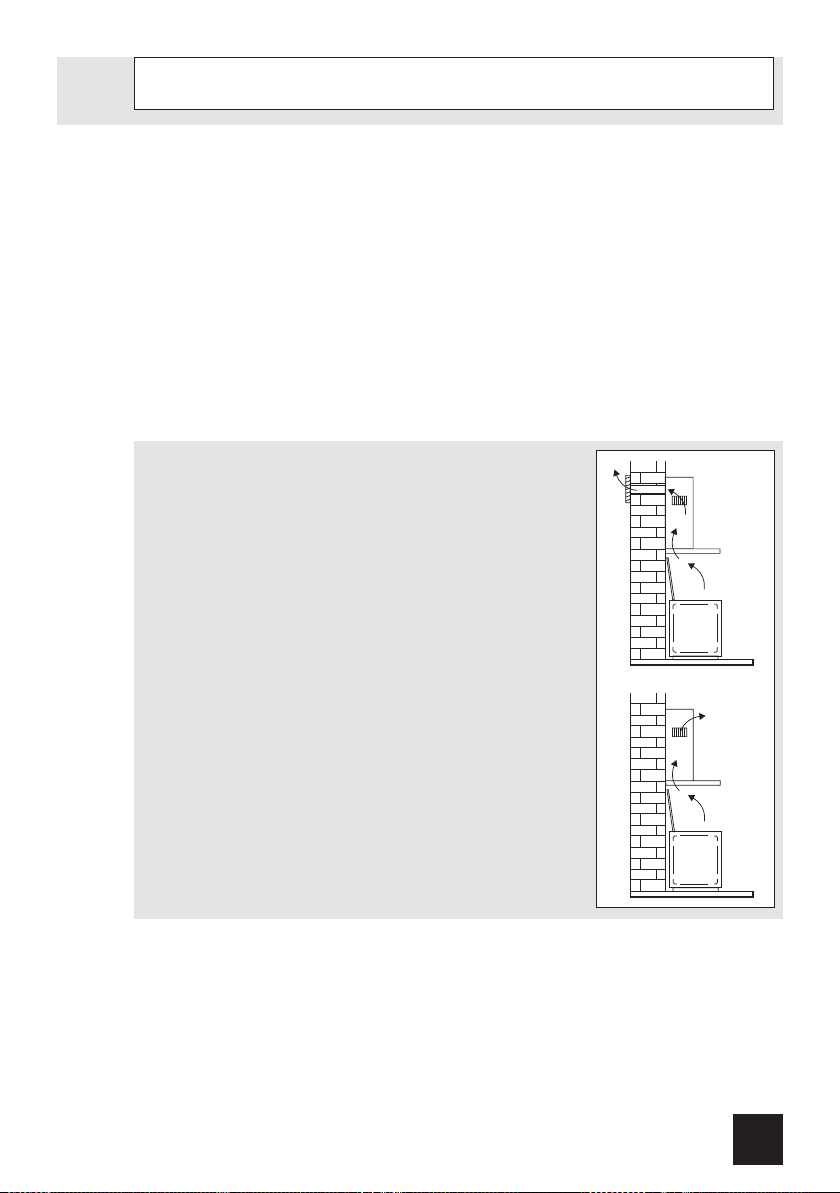

2.2 Afvoersystemen
De afzuigkap kan, afhankelijk van het model, op twee manieren
worden aangesloten:
1. Als afzuigkap op een afvoerkanaal. De aangezogen en
gefilterde kookdampen worden naar buiten afgevoerd.
Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd. De aangezogen
lucht wordt niet afgevoerd maar teruggeblazen in de keuken.
U moet dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart besteld worden.
2 Veiligheid

7

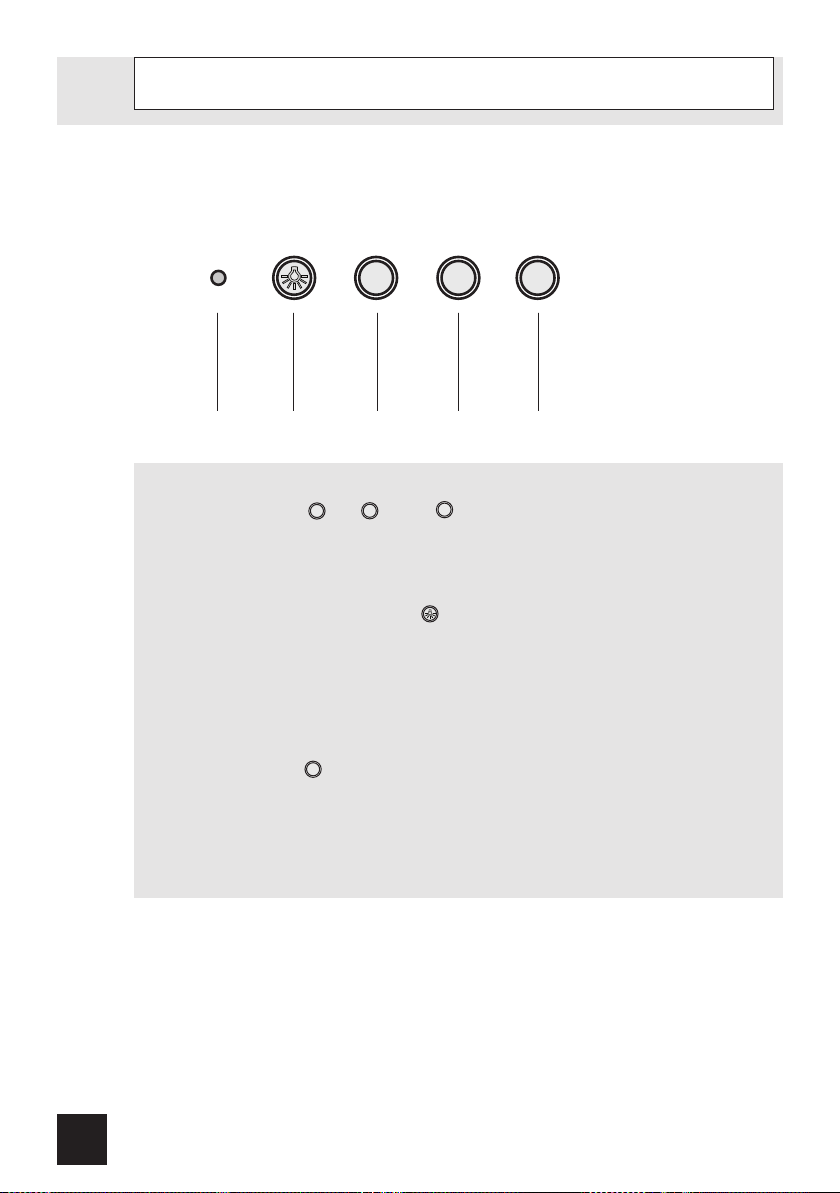

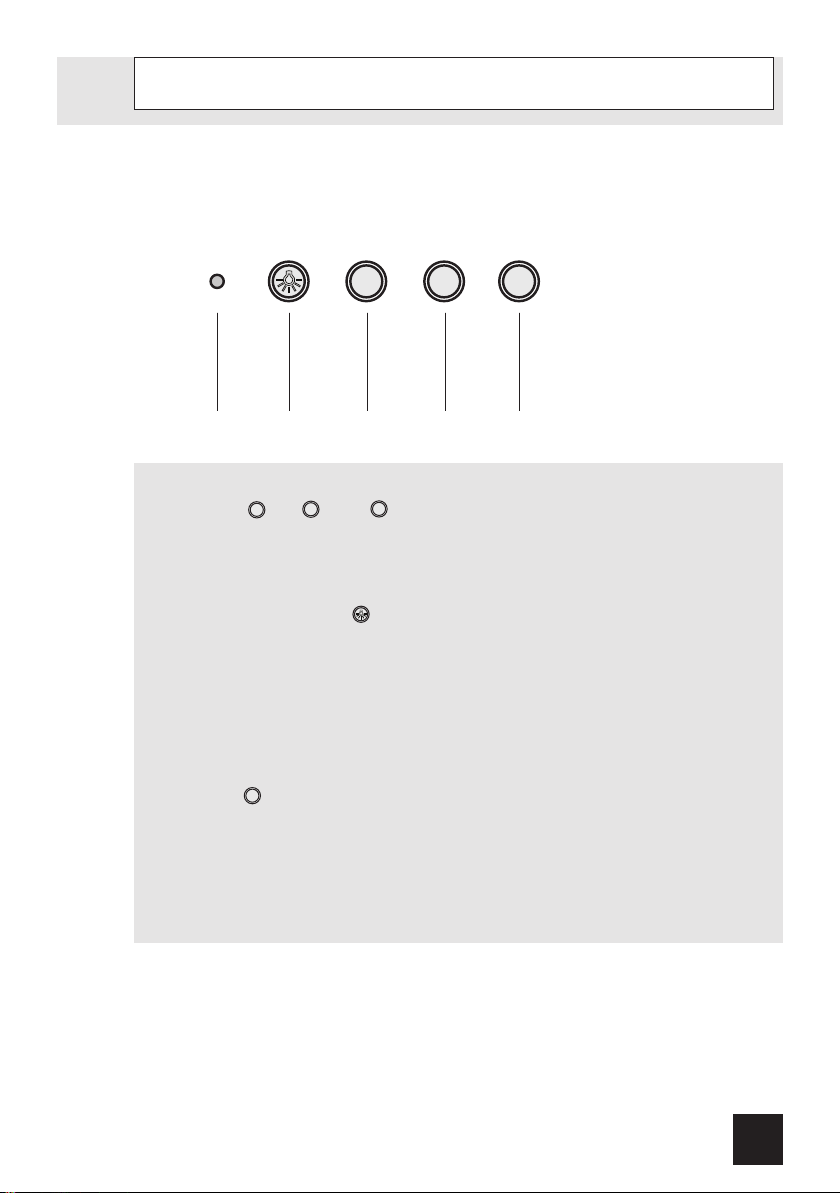

Bediening
Ventilator inschakelen
Druk op toets 1(3), 2(4) of 3(5).
De afzuigkap schakelt in op de gekozen stand.
Verlichting in- en uitschakelen
Druk op de verlichtingstoets (2).
De verlichting gaat branden.
Druk nogmaals op de toets.
De verlichting gaat uit.
Ventilator uitschakelen
Druk op toets 1(3).
De afzuigkap schakelt uit.
3 Gebruik
123
12 3 45

4 Onderhoud
4.1 Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stop-
contact of zet de schakelaar in de meterkast op nul. Trek het
vetfilter naar u toe en kantel het naar voren toe omlaag.
4.2 Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.
Belangrijk:
De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de•
manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
Het koolstoffilter moet minimaal iedere vier maanden worden vervangen.•
Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet•
milieuvriendelijk, vervang het filter tijdig.
Verwijder het vetfilter
Bevestig het koolfilter in de daarvoor bestemde ruimte onder
de motor en schroef deze vast met de bajonetschroeven.
Plaats de vetfilters
4.3 Lampen vervangen
Verwijder het afdekkapje van de lamp.
Vervang de halogeenlamp door een nieuwe lamp van
maximaal 20 Watt. Plaats het afdekkapje terug.
8

9
4 Onderhoud
4.4 Reinigen
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water
nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda.
Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere
schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met
de structuur van het roestvrijstaal mee.
Metalen vetfilters
De metalen vetfilters kunnen voor reiniging in de vaatwasmachine geplaatst worden.
Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het
water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
Glazen panelen
Reinig de glazen panelen niet in de vaatwasser in verband met het risico op het ontstaan
van kleurverschillen. Glazen panelen kunnen het best handmatig, met een
sopje gereinigd worden. Raadpleeg www.pelgrimservice.nl voor onderhoudstips.

5 Installatie
10
5.1 Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend
installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet
aan de Europese voorschriften.
Belangrijk om te weten:
De afstand tussen het laagste punt van de wasemkap en een gaskookplaat moet•
minimaal 65 cm bedragen. Bij een elektrische-, keramische- of inductiekookplaat
moet deze afstand minimaal 55 cm zijn.
Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen•
andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting•
van gasapparaten.
Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de•
afzuigkap.
Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is•
(zijn).
De aansluitpijp van de schouwkap heeft een diameter van 120, 125 of 150 mm. Het•
beste is de afvoerpijp ook met deze diameter uit te voeren.
Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor•
versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale
pluggen en schroeven nodig.

11
5 Installatie
5.2 Elektrische aansluiting
Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontact-
doos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning
van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase•
BLAUW = N nulleiding•
GROEN/GEEL = Aarde•

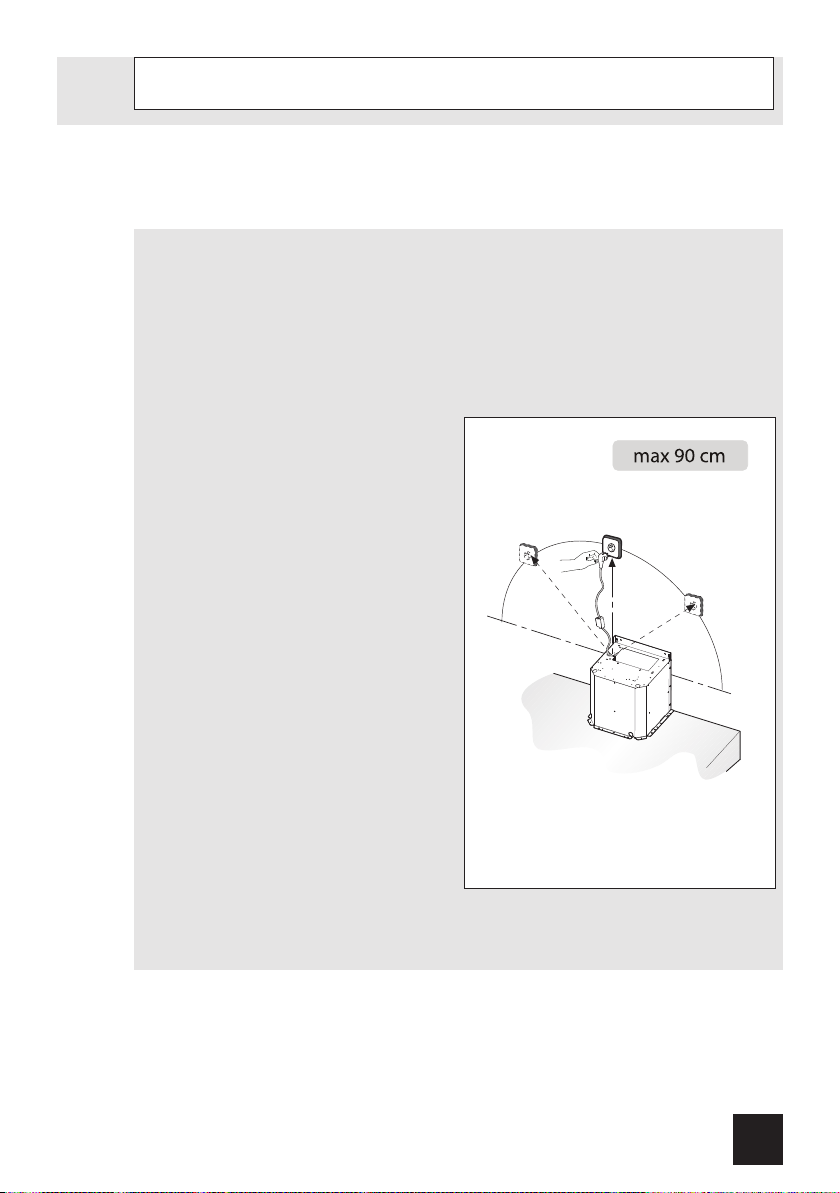

Deze afzuigkap is voorzien van een
aansluitstekker. Installeer de afzuigkap
zodanig dat de stekker bereikbaar is.
Plaats de wandcontactdoos bij voorkeur
uit het zicht, achter de sierkoker.
Let op:
Als u een vaste aansluiting maakt
moet u ervoor zorgen dat er een
omnipolaire schakelaar met een
contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

12
5.3 Montage van de schouwkap
Schroef de afzuigkap op de muur met•
behulp van de pluggen en schroeven.
Te beginnen bij schroef A waarna
de afzuigkap met behulp van een
waterpas en de stelschroeven kan
worden uitgelijnd (zie afbeeldingen).
Schroef vervolgens de beugel op de•
muur met de pluggen en schroeven.
Monteer de afvoerflens bovenop•
het motorhuis (B). Zet vervolgens de
elektrische unit rechtop en monteer
deze door middel van 2 schroeven op
het motorhuis (C).
Plaats de afvoerbuis op de flens (B)•
en vervolgens op de aansluiting van
het afvoerrooster.
Steek de stekker in de•
wandcontactdoos.
Plaats de bovenste koker in de•
onderste koker.
Klap de onderste koker om het•
motorhuis en laat deze verzinken
in de afzuigkap.
Klap de bovenste koker om de•
wandbeugel en schroef deze vast met
de schroeven.
5 Installatie
A
BC
A

13
6 Bijlage
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.
Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden
afgevoerd. De overheid kan u hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
karton;•
polyethyleenfolie (PE);•
CFK-vrij polystyreen (PS-hardschuim).•
Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van
elektrische huishoudelijke apparatuur te wijzen, is op het
product het symbool van een doorgekruiste vuilnisbak
aangebracht. Dit betekent dat het apparaat aan het einde
van zijn levensduur niet bij het gewone huisvuil mag worden
gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht
of naar een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve
gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking
ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug-
gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen
te verkrijgen.

14
uw espressomachine
Contenu
Votre hotte cheminée
1.1 Description 15
1.2 Introduction 15
Sécurité
2.1 Recommandations 16
2.2 Système d’évacuation 17
Utilisation 18
Entretien
4.1 Elimination des filtres 19
4.2 Remplacement des filtres à charbon 19
4.3 Changement d’ampoules 19
4.4 Nettoyage 20
Installation
5.1 Généralités 21
5.2 Connexion électrique 22
5.3 Montage de la hotte cheminée 23
Annexe 24
1
2
3
4
5
6

15
uw espressomachine
1.1 Description
Indication1.
É2. clairage
Ventilateur position 13.
Ventilateur position 24.
Ventilateur position 35.
1 Votre hotte cheminée
1.2 Introduction
Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des
renseignements précieux sur le plan de la sécurité.
Conservez le mode d’emploi et les directives d’installation. Ainsi, un éventuel prochain
usager de l’appareil pourra en profiter.
12345
123

16
uw espressomachine
2 Sécurité
2.1 Ce à quoi vous devez prêter attention
Attention ! Faites brancher l’appareil par un installateur agréé (voir
chapitre “Installation”). Ne branchez pas l’appareil sur le réseau avant
que l’installation ne soit complètement terminée.
Raccordez l’appareil conformément aux prescriptions d’installation locales.•
Les bords de l’appareil pouvant être coupants, nous vous conseillons de porter des•
gants de travail durant le montage de la hotte aspirante.
• L’appareil a été fabriqué conformément aux standards de sécurité les plus récents.
Nous vous conseillons, cependant, d’éviter que les personnes souffrant de troubles
psychiques ou moteurs, de retard mental ou étant mentalement handicapées
n’utilisent l’appareil en l’absence d’une personne compétente. Ceci vaut également
pour les enfants.
N’utilisez jamais la hotte aspirante lorsque le filtre n’est pas (correctement) monté !•
Ne vous appuyez pas sur la hotte aspirante.•
Veillez à ce que l’aspiration soit suffisante lorsque la hotte aspirante est utilisée en•
même temps que la plaque de cuisson.
L’évacuation ne peut pas être raccordée à un conduit de fumée, également, utilisé•
pour d’autres appareils de chauffage.
Ne flambez jamais de plats sous la hotte aspirante et nettoyez les filtres à temps.•
La préparation d’aliments frits doit se faire sous surveillance constante pour éviter
que le graisse surchauffée ne s’enflamme.
La hotte aspirante doit être régulièrement nettoyée (au moins 1x par mois) à•
l’intérieur comme à l’extérieur. Le non-nettoyage, un nettoyage insuffisant ou le non-
remplacement des filtres peuvent entraîner un risque d’incendie.
Si le câble de raccordement est endommagé, il devra être remplacé par le service•
après-vente du fabricant ou par des monteurs qualifiés pour éviter tout danger.
Débrancher la fiche de la prise de courant lors du remplacement des ampoules !•
Utilisez, uniquement, des ampoules identiques à celles d’origine et ayant le même
voltage. Utilisez, uniquement, la hotte aspirante, lorsque les ampoules sont
montées, pour réduire tout risque de choc électrique.
Les filtres chauffent lors de l’utilisation. Après avoir cuisiné, il convient d’attendre au•
moins 30 minutes avant de procéder au nettoyage.

17
uw espressomachine
2 Sécurité
Le courant doit être coupé lors d’une réparation ou d’un nettoyage. Débrancher la•
fiche de la prise de courant ou mettez le disjoncteur en position d’interruption de
courant.
La graisse et l’huile s’enflamment en cas de surchauffe. Restez vigilant lorsque vous•
cuisinez.
2.2 Système d’évacuation
En fonction du modèle, la hotte aspirante peut être raccordée
de deux manières :
1. Version canal d’évacuation. Les vapeurs de cuisson aspirées
et filtrées sont évacuées vers l’extérieur via la partie de la
hotte. C’est la meilleure manière !
2. Version recyclage. Les particules de graisse et les odeurs
contenues dans les vapeurs de cuisson sont filtrées.
L’air aspiré n’est pas évacué, mais renvoyé dans la cuisine.
Il convient de placer un filtre à charbon actif dans la hotte.
Attention ! Le filtre à charbon actif doit être commandé
séparément.

18
uw espressomachine
3 Utilisation
Commande
Mise en service du ventilateur
Appuyez sur la touche 1(3), 2(4) ou 3(5).
La hotte se met en marche sur la position programmée.
Mise en/hors service de l’éclairage
Appuyez sur la touche pour l’éclairage (2).
L’éclairage va s’enclencher.
Appuyez encore une fois sur la touche pour éteindre la lumière.
Mise hors service du ventilateur
Appuyez sur la touche 1(3).
La hotte est hors service.
12 3 45
123

19
uw espressomachine
4.1 Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre
le disjoncteur en position d’interruption du courant.
Déverrouillez les filtres (tirer l’avant) et enlevez les filtres.
4.2 Remplacement des filtres à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à aucun conduit.
Remarque :
Le charbon de bois activé sature après une utilisation plus ou moins prolongée,•
selon le type de cuisson et la fréquence de nettoyage du filtre à graisse.
Dans tous les cas, le filtre à charbon doit, cependant, être remplacé au moins tous•
les 4 mois.
•Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables.
Le charbon actif saturé est polluant, donc remplacez le filtre à temps.
Enlevez les filtres à graisse.
Installez le filtre à charbon dans l’espace prévu à cet effet sous
le moteur et fixez-le à l’aide de vis à baïonnette.
Placez les filtres à graisse.
4.3 Changement d’ampoules
Enlevez la protection de l’ampoule.
Remplacez l’ampoule halogène par une nouvelle ampoule de
maximum 20 watts.
Replacez la protection.
4 Entretien

20
uw espressomachine
4 Entretien
4.4 Nettoyage
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette douce, puis rincer à
l’eau claire. Ne pas utiliser de produits d’entretien abrasifs. Frotter la peinture laquée de
votre hotte avec de la cire pour qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs.
Frotter la cheminée en acier inoxydable avec un nettoyant pour acier inoxydable.
Filtres métalliques
Il est possible de laver les filtres métalliques dans le lave-vaisselle. Placez les filtres en mettant
les ouvertures vers le bas dans le lave-vaisselle pour permettre à l’eau de s’écouler.
Les produits d’entretien donnent aux filtres en aluminium une couleur terne. Cela
est tout à fait normal.
Panneaux en verre
Les panneaux en verre ne doivent pas être nettoyés dans le lave-vaisselle pour éviter de
causer des différences de couleurs. Les panneaux en verre doivent être lavés à la main à
l’aide d’une solution savonneuse.
