Pentair AERMOTOR HNAS Series User manual

INSTALLATION AND OPERATION
Models HNAS Series Single Stage
Horsepower Range: 1/2 - 1 H.P.
60 Cycle
Single Phase Installations
Owner’s Record
Pump Model:
Pump Serial No.:
Pump Date Code:
Motor H.P. Voltage Phase
Date of Installation:
Owner:
Installer:
Installer Phone Number:
OWNER’S MANUAL
Jet Pumps
© 2013 Pentair Ltd. All Rights Reserved. AER416 (REV 01/14/13)
293 WRIGHT STREET, DELAVAN, WI 53115 WWW.AERMOTOR.COM
PH: 800-230-1816

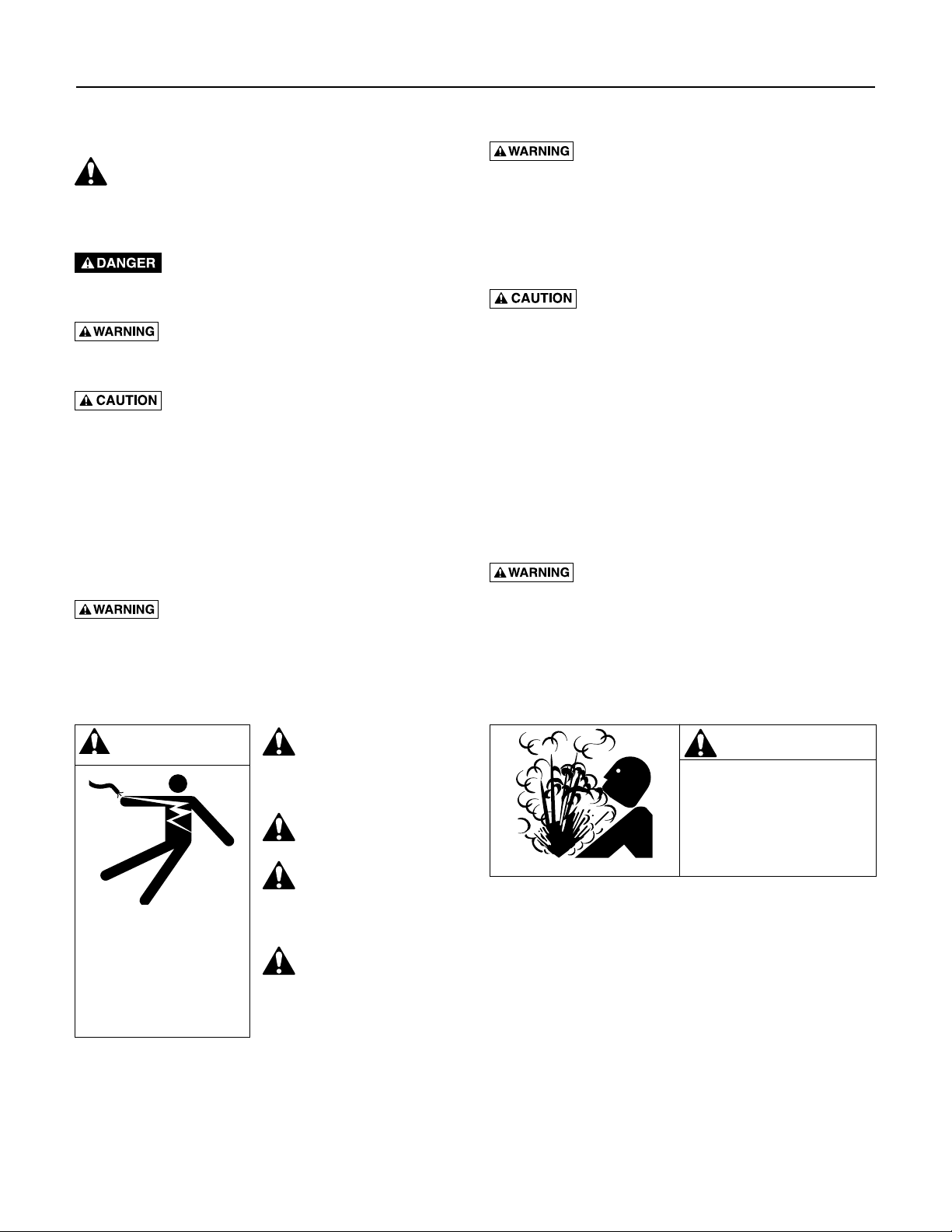

Safety 2
READ AND FOLLOW
SAFETY INSTRUCTIONS!
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for one of
the following signal words and be alert to the potential
for personal injury:
warns about hazards that will cause serious
personal injury, death or major property damage if
ignored.
warns about hazards that can cause serious
personal injury, death or major property damage if
ignored.
warns about hazards that will or can cause
minor personal injury or property damage if ignored.
The label NOTICE indicates special instructions which
are important but not related to hazards.
Carefully read and follow all safety instructions in this
manual and on pump.
Keep safety labels in good condition.
Replace missing or damaged safety labels.
California Proposition 65 Warning
This product and related accessories
contain chemicals known to the State of California to
cause cancer, birth defects or other reproductive harm.
ELECTRICAL SAFETY
Capacitor voltage may be hazardous.
To discharge motor capacitor, hold insulated handle
screwdriver BY THE HANDLE and short capacitor
terminals together. Do not touch metal screwdriver
blade or capacitor terminals. If in doubt, consult a
qualified electrician.
GENERAL SAFETY
Do not touch an operating motor. Modern
motors can operate at high temperatures. To avoid burns
when servicing pump, allow it to cool for 20 minutes
after shut-down before handling.
Do not allow pump or any system component to freeze.
To do so will void warranty.
Pump water only with this pump.
Periodically inspect pump and system components.
Wear safety glasses at all times when working on pumps.
Keep work area clean, uncluttered and properly lighted;
store properly all unused tools and equipment.
Keep visitors at a safe distance from the work areas.
Pump body may explode if used as a
booster pump unless relief valve capable of passing full
pump flow at 100 psi is installed.
WARNING
Hazardous pressure!
Install pressure relief
valve in discharge pipe.
Release all pressure on
system before working on
any component.
WARNING
Hazardous voltage.
Can shock, burn, or
cause death.
Ground pump before
connecting to power
supply. Disconnect power
before working on pump,
motor or tank.
Wire motor for correct
voltage. See “Electrical”
section of this manual and
motor nameplate.
Ground motor before
connecting to power supply.
Meet National
Electrical Code, Canadian
Electrical Code, and local
codes for all wiring.
Follow wiring
instructions in this manual
when connecting motor to
power lines.

Table of Contents 3
Page
General Safety .....................................................................................................2
Warranty..............................................................................................................3
Typical Installations.............................................................................................4
Discharge Pipe and Pressure Tank Connections ..................................................5
Electrical..............................................................................................................6
Preparing To Start The Pump – Deep Well ..........................................................7
Preparing To Start The Pump – Shallow Well .....................................................8
Repair Parts ...................................................................................................9-10
Troubleshooting.................................................................................................11
Limited Warranty
AERMOTOR warrants to the original consumer purchaser (“Purchaser” or “You”) of the products listed below, that they will be
free from defects in material and workmanship for the Warranty Period shown below.
Product Warranty Period
Jet pumps, small centrifugal pumps, submersible pumps and
relatedaccessories
whichever occurs first:
12 months from date of original installation, or
18 months from date of manufacture
Pro-Source™ Composite Tanks 5 years from date of original installation
Pro-Source™ Steel Pressure Tanks 5 years from date of original installation
Pro-Source™ Epoxy-Lined Tanks 3 years from date of original installation
Sump/Sewage/Effluent Products 12 months from date of original installation, or
18 months from date of manufacture
Our warranty will not apply to any product that, in our sole judgement, has been subject to negligence, misapplication,
improper installation, or improper maintenance. Without limiting the foregoing, operating a three phase motor with single phase
power through a phase converter will void the warranty. Note also that three phase motors must be protected by three-leg,
ambient compensated, extra-quick trip overload relays of the recommended size or the warranty is void.
Your only remedy, and AERMOTOR’s only duty, is that AERMOTOR repair or replace defective products (at AERMOTOR’s
choice). You must pay all labor and shipping charges associated with this warranty and must request warranty service through the
installing dealer as soon as a problem is discovered. No request for service will be accepted if received after the Warranty Period
has expired. This warranty is not transferable.
AERMOTOR SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT
DAMAGESWHATSOEVER.
THE FOREGOING LIMITED WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED
WARRANTIES, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE FOREGOING LIMITED WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION
PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on the duration of an
implied warranty, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal rights and
You may also have other rights which vary from state to state.
This Limited Warranty is effective June 1, 2011 and replaces all undated warranties and warranties dated before June 1, 2011.
AERMOTOR
293 Wright Street • Delavan, WI U.S.A. 53115
Phone: [phone] • Fax: [phone] • Web Site: aermotor.com

20
40 60
80
100
20
40 60
80
100
Drive Pipe
sends water
down the well
to drive water
up through the
Suction Pipe
to Pump Suction
Drive
over
Suction
Piping omitted
for clarity Discharge
1799 0497
Suctio
n
over
Drive
20
40 60
80
100
Suction
Pipe
Drive
Pipe
Well
Head
If well head and pump
don't match, twist
reinforced flexible pipe
to connect drive
and suction pipes.
1800 0497
1903 0497
20
40 60
80
100

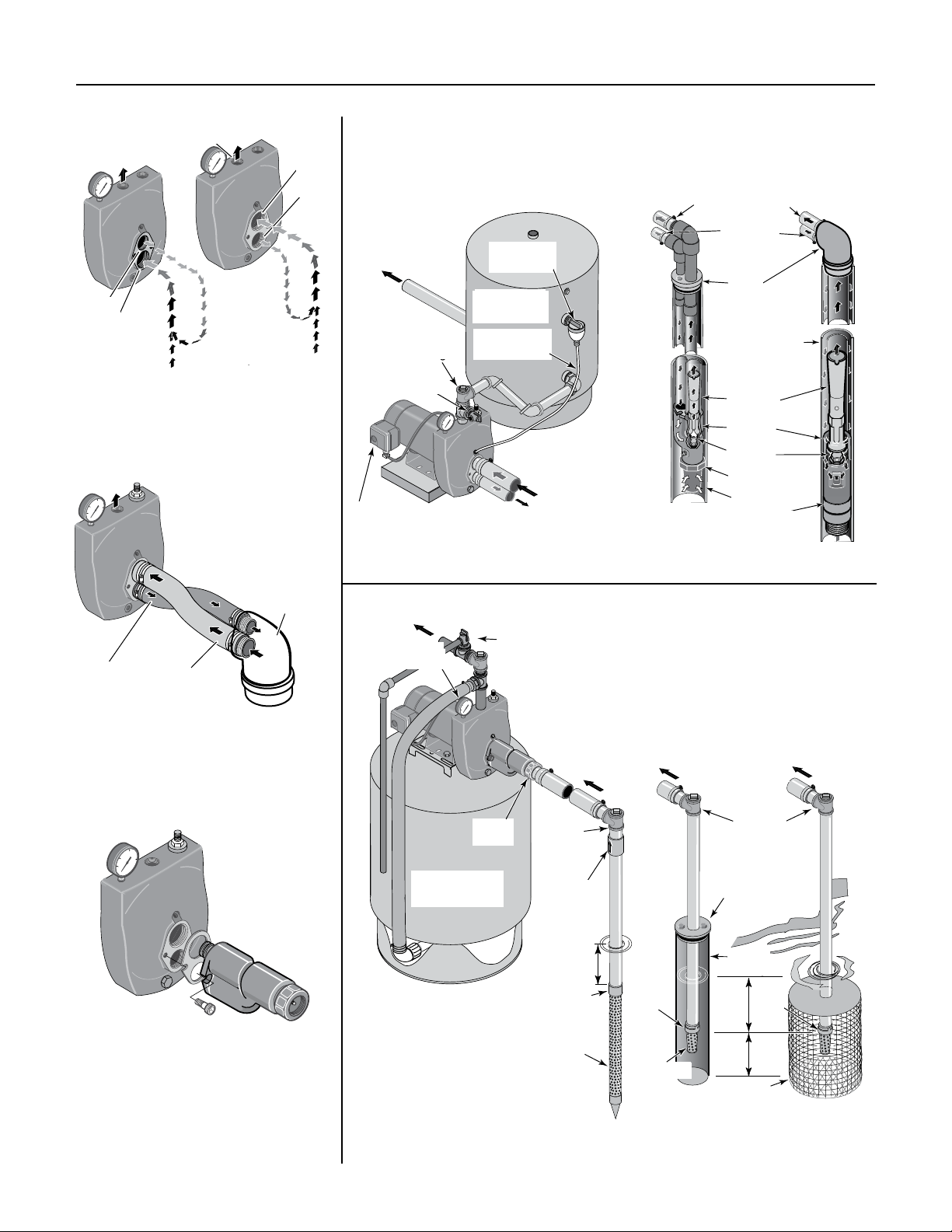

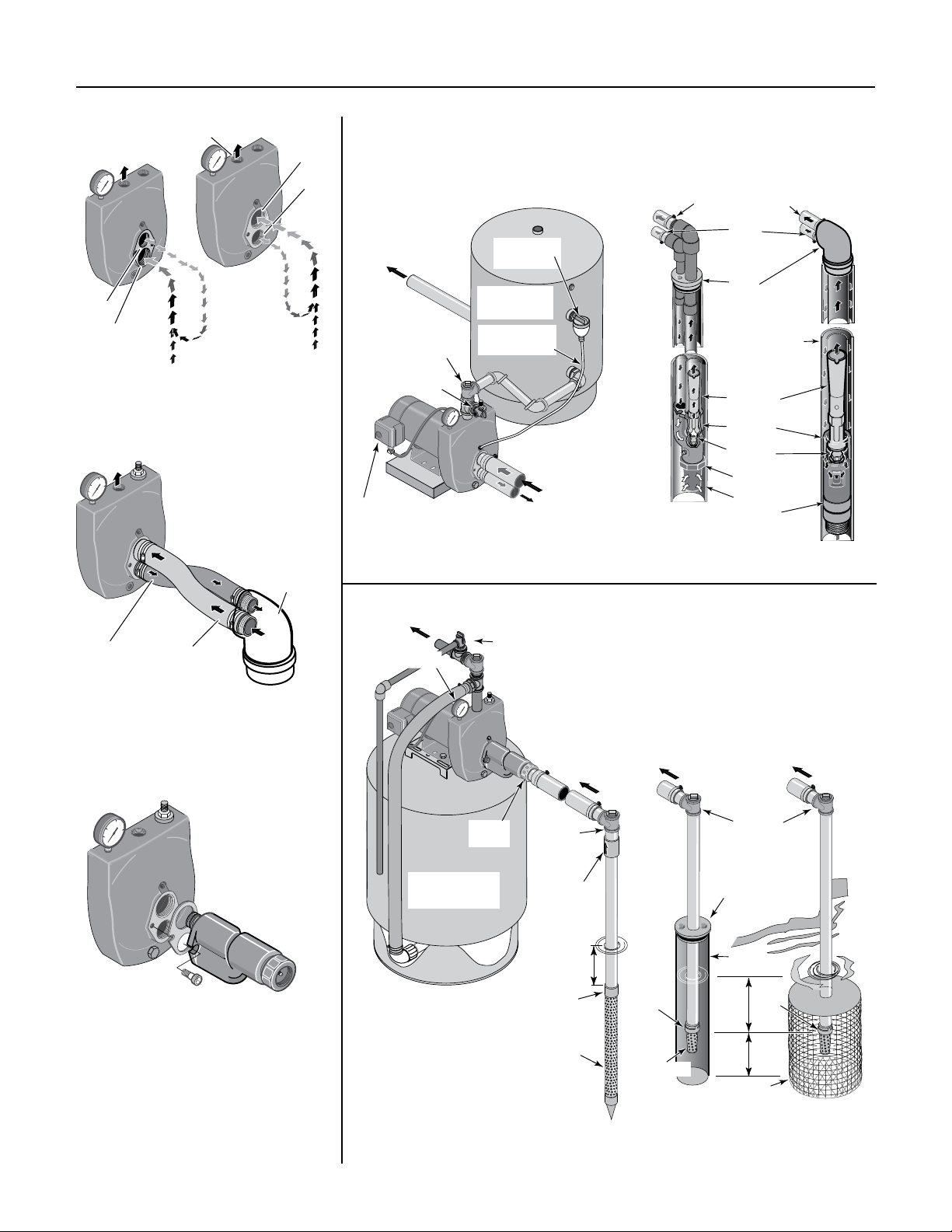

Figure 1: Drive and Suction Functions
Figure 2: Reversed Connections
to Well
Figure 3: Mount Ejector –
Shallow Well
Typical Installations 4
To Household
Water System
Not
to
Scale
Relief Valve
Drive
Point
Precharged
Tank
Check
Valve
2097 0497
20
40 60
80
100
Priming
Tee and
Plug
Drive
Coupling
Drive
Point
Check
Valve
Drive point
below water
level
Pressure Gauge
Priming
Tee and
Plug
Well
Casing
Foot
Valve
Sanitary
Well Seal
Suction Pipe
From Well
Foot
Valve
Screen
10'
Min.
5–10'
Cased
Well
Open
Water
Strainer
1836 0695
Figure 5: Typical Shallow Well Installations
To Household
Water System
Pressure
Switch
Suction Pipe
From Well
Air Volume
Control
Air Volume
Control Tube
Priming Te e
and Plug
Relief Valve
Drive Pipe
To Well
Standard
Tank
2096 0497
20
40 60
80
100
Venturi
Suction (Larger)
Pipe from Well
Well
Head
Drive
(Smaller)
Pipe to
Well
Nozzle
Ejector
Foot Valve
Strainer
41
JET NO. J32P- 24
Well Casing
serves as
Drive Pipe
Leather
Cup Seals
"Double Pipe"
(4" and Larger
Diameter Well)
"Single Pipe"
(2" and 3"
Diameter Well
)
1834 0695
Figure 4: Typical Deep Well Installations

Discharge Pipe and Pressure Tank Connections 5
From
Well
To Household
Water System
Relief Valve
Pre-Charged
Tank
20
40 60
80
100
Pressure Gauge
Pressure
Switch
2110 0497
To Household
Water System
Pressure
Switch
Suction Pipe
From Well
Air Volume
Control
Air Volume
Control Tube
Priming Te e
and Plug
Relief Valve
Drive Pipe
To Well
Standard
Tank
2096 0497
20
40 60
80
100

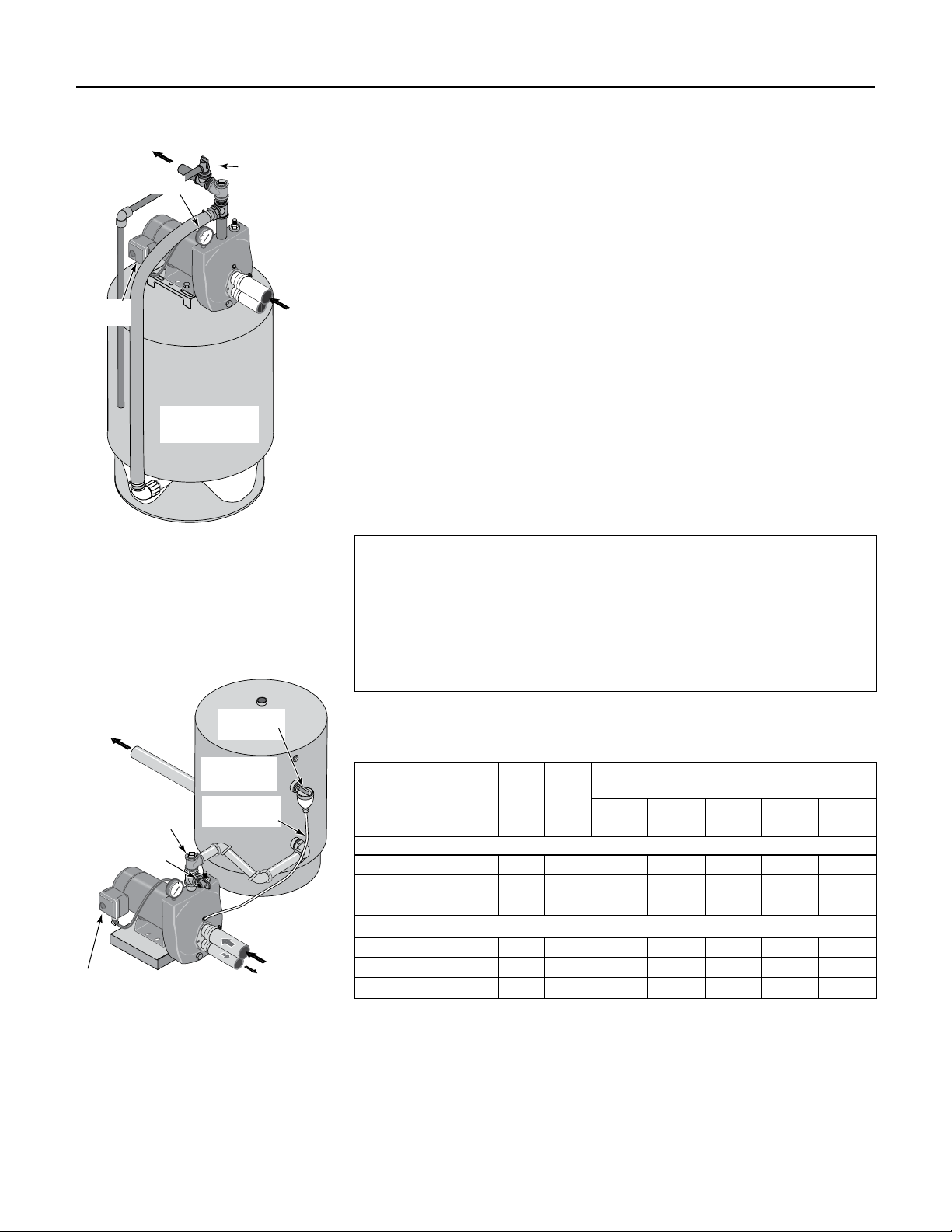

Figure 6: Pre-charged Tank
Connections
Figure 7: Standard Tank Connections
Table I: Wiring Chart – Recommended Wire and Fuse Sizes
PRE-CHARGE TANK CONNECTION (Figure 6)
If your system uses a pre-charged tank, it should be connected to the pump
as shown in Figure 6. The relief valve must be capable of passing the entire
pump capacity at 100 PSI pressure.
Check the pre-charge of air in the tank with an ordinary tire gauge. the pre-
charge is measured when there is no water pressure in the tank. Disconnect
power to the pump and drain the tank before checking the pre-charge. Your
pump has a 30/50 PSI switch, so the tank pre-charge pressure should be 28
PSI (that is, it should be 2 PSI lower than the cut-in pressure of the pressure
switch.
No AVC is required for a pre-charged tank; the 1/8” NPT AVC port on the
pump body should be plugged.
STANDARD TANK CONNECTION (Figure 7)
If your system uses a standard tank, connect it to the pump as shown in
Figure 7. The relief valve used with a standard tank must be capable of pass-
ing the entire pump capacity at 75 PSI pressure.
Connect the Air Volume Control (AVC) tube to the 1/8” NPT AVC port
on the pump body. Run the tubing from the pump’s AVC port to the AVC
mounted on the tank. See the instructions provided with tank and AVC for
details.
Branch Distance in Feet (Meters);
Max Fuse Wire Size AWG (mm2)
Load Rating 0-100 101-200 201-300 301-400 401-500
Model HP Amps Amps (0-30) (31-61) (62-91) (92-122) (123-152)
115Volts:
HNAS-50 1/2 12.2 20 12(3) 10(5.5) 8(8.4) 6(14) 6(14)
HNAS-75 3/4 14.8 20 12(3) 8(8.4) 6(14) 6(14) 4(21)
HNAS-100 1 19.2 25 10(5.5) 8(8.4) 6(14) 4(21) 4(21)
230 Volts:
HNAS-50 1/2 6.1 15 14(2) 14(2) 14(2) 12(3) 12(3)
HNAS-75 3/4 7.4 15 14(2) 14(2) 14(2) 12(3) 10(5.5)
HNAS-100 1 9.6 15 14(2) 14(2) 12(3) 10(5.5) 10(5.5)
Sealing Pipe Joints
Use only PTFE pipe thread sealant tape for making all threaded
connections to the pump itself. Do not use pipe joint compounds on
plastic pumps: they can react with the plastic in pump components.
Make sure that all pipe joints in the suction pipe are air tight as well as
water tight. If the suction pipe can suck air, the pump will not be able to
pull water from the well.

Electrical 6
Dial Type Voltage Selector
Voltage is factory set to 230 volts. To change to 115 volts:
1. Make sure power is off.
2. Turn the dial counter-clockwise until 115 shows in
the dial window as shown in Figure 9.
3. Attach the incoming power leads to the two outer
screws on the pressure switch as shown in Figure 8.
4. Attach the ground wire to the grounding connections
as shown in Figure 8.
5. If there are other wires, they should be capped.
6. Reinstall the Motor end cover.
Hazardous voltage. Can shock, burn, or kill.
Connect ground wire before connecting power supply
wires. Use the wire size (including the ground wire) speci-
fied in the wiring chart. If possible, connect the pump to a
separate branch circuit with no other appliances on it.
Explosion hazard. Do not ground to a gas
supply line.
WIRING CONNECTIONS
Fire hazard. Incorrect voltage can cause a
fire or seriously damage the motor and voids the warranty.
The supply voltage must be within ±10% of the motor
nameplate voltage.
NOTICE: Dual-voltage motors are factory wired for 230
volts. If necessary, reconnect the motor for 115 volts, as
shown. Do not alter the wiring in single voltage motors.
Install, ground, wire, and maintain your pump in com-
pliance with the National Electrical Code (NEC) or the
Canadian Electrical Code (CEC), as applicable, and with
all local codes and ordinances that apply. Consult your
local building inspector for code information.
Connection Procedure:
Step 1. Connect the ground wire first as shown in Figure
8. The ground wire must be a solid copper wire
at least as large as the power supply wires.
Step 2. There must be a solid metal connection between
the pressure switch and the motor for motor
grounding protection. If the pressure switch is
not connected to the motor, connect the green
ground screw in the switch to the green ground
screw under the motor end cover. Use a solid
copper wire at least as large as the power supply
wires.
Step 3. Connect the ground wire to a grounded lead in
a service panel, to a metal underground water
pipe, to a metal well casing at least ten feet (3M)
long, or to a ground electrode provided by the
power company or the hydro authority.
Step 4. Connect the power supply wires to the pressure
switch as shown in Figure 8.
Disconnect power before working on pump, motor, pressure switch, or wiring.
NOTE: 1/2 HP motors are wired for 115 volts only, and have no motor wiring to change.
3/4 HP or 1 HP motor terminal boards (located under the motor end cover) should look like one of those below.
If the motor can operate at either 115 or 230 volts, it is set at the factory to 230 volts. Do not change motor wiring
if line voltage is 230 volts, or if you have a single voltage motor.
Never wire a 115 volt motor to a 230 volt line.
MOTOR SWITCH SETTINGS
Figure 8: Voltage set to 230 volts, Dial Type
Ground Wire Connection
Power Supply Connections
Voltage
Change
Dial
Pressure Switch
Figure 9: Voltage set to 115 volts, Dial Type

Never run pump against closed discharge. To
do so can boil water inside pump, causing hazardous
pressure in unit, risk of explosion and possibly scalding
persons handling pump.
Never run pump dry. Running pump without
water may cause pump to overheat, damaging seal and
possibly causing burns to persons handling pump. Fill
pump with water before starting.
Step 1. Open the control valve as far as possible (see
Figure 10). Then remove the priming plug from the
pump and fill the pump, fill all piping between the
pump and the well, and make sure that all piping
in the well is full. If you have also installed a prim-
ing tee in the suction piping, remove the plug from
the tee and fill the suction piping.
Step 2. Replace all fill plugs and close the control valve
completely (Figure 11).
Step 3. Power on! Start the pump and watch the pressure
gauge. The pressure should build rapidly to 50
PSI as the pump primes.
Step 4. After 2 or 3 minutes, the gauge should show
pressure. If not, stop the pump, remove the fill
plugs, reopen the control valve, and refill the
pump and piping. You may have to repeat this
two or three times in order to get all the trapped
air out of the piping. Don’t forget to close the
control valve each time before you start the
pump.
Step 5. When pressure has built up and stabilized at
about 50 PSI, slowly open the control valve (see
Figure 12) and let the pressure drop until the
pressure gauge needle starts to flutter. When the
needle flutters, close the valve just enough to
stop the flutter (see Figure 12). Your pump is now
operating at its most efficient point.
Step 6. After the pump has built up pressure in the
system and shut off, check the pressure switch
operation by opening a faucet or two and run-
ning enough water out to bleed off pressure until
the pump starts. The pump should start when
pressure drops to 30 PSI and stop when pressure
reaches 50 PSI. Run the pump through one or
two complete cycles to verify correct operation.
This will also help clean the system of dirt and
scale dislodged during installation.
NOTICE: Packer jets (2”and 3”single pipe wells) do not
form a perfect seal. Normal irregularities in the cup seal
leather and the inner walls of the casing will allow the
pressure in a dormant system to leak off over time. This
will cause the pump to cycle periodically to maintain the
system pressure level.
Open control valve
as far as possible
and fill pump and
piping through
priming tee.
To Household
Water System
20
40 60
80
100
Pressure
Gauge
2117 0497
Figure 11: Prime Pump
Figure 12: Set Control Valve
C-Close Control Valve until Pressure
Stabilizes
2146 0497
A-Open Control Valve
B-Watch for Pressure Gauge to Flutter
60 80
100
40
20
60 80
100
40
20
60 80
100
40
20
Figure 10: Fill Pump
Replace all
fill plugs and
close control
valve completely.
2120 0497
To Household
Water System
20
40 60
80
100
Preparing to Start the Pump – Deep Well 7

Preparing to Start the Pump – Shallow Well 8
Never run pump against closed discharge. To
do so can boil water inside pump, causing hazardous
pressure in unit, risk of explosion and possibly scalding
persons handling pump.
Never run pump dry. Running pump without
water may cause pump to overheat, damaging seal and
possibly causing burns to persons handling pump. Fill
pump with water before starting.
Step 1. Open the control valve as far as possible (see
Figure 13). Then remove the priming plug
from the pump and fill the pump, fill all piping
between the pump and the well, and make sure
that all piping in the well is full. If you have also
installed a priming tee in the suction piping,
remove the plug from the tee and fill the suction
piping.
Step 2. Replace all fill plugs. Leave the control valve
open (in a shallow well installation, the control
valve always stays open).
Step 3. Power on! Start the pump. The pump should
pump water in two or three minutes.
Step 4. If you don’t have water after 2 or 3 minutes, stop
the pump and remove the fill plugs. Refill the
pump and piping. You may have to repeat this
two or three times in order to get all the trapped
air out of the piping. The control valve remains
open throughout this
procedure.
Step 5. After the pump has built up pressure in the
system and shut off, check the pressure switch
operation by opening a faucet or two and run-
ning enough water out to bleed off pressure until
the pump starts. The pump should start when
pressure drops to 30 PSI and stop when pressure
reaches 50 PSI. Run the pump through one or
two complete cycles to verify correct operation.
This will also help clean the system of dirt and
scale dislodged during installation.
Open control valve
as far as possible
and fill pump and
piping through
priming port
or priming tee.
2411 0497
To Household
Water System
60 80
100
40
20

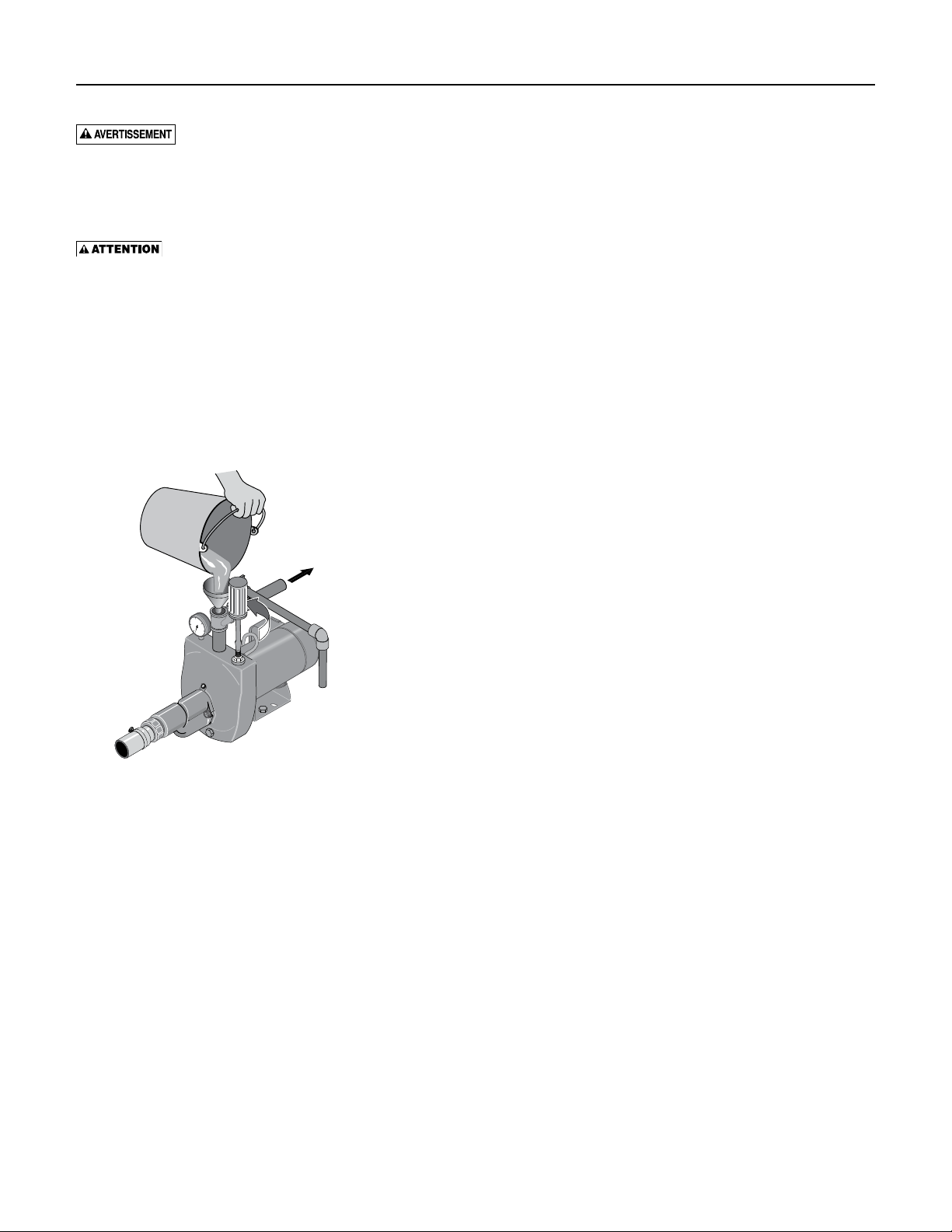

Figure 13: Open Control Valve

Repair Parts 9
1
2
3
4
5
6
7
7A
8
14
9
10
11
16
17
18
19
20
21
1623 0497
12
13
15A
15
22
20
40 60
80
100
11
Key Part HNAS-75 HNAS-100
No. Description Qty. 3/4 HP 1 HP
1 Motor 1 J218-596PKG J218-601PKG
#§2 Water Slinger 1 17351-0009 17351-0009
3 Seal Plate 1 L3-10 L3-10
#§4 Seal Plate Gasket 1 C20-21 C20-21
#§5 Shaft Seal 1 U109-6A U109-6A
#6 Impeller 1 J105-85P J105-22PA
#7 Diffuser 1 L1-47P L1-23P
7A 8-32x3/4” Rd. Hd. Capscrew 3 U30-489SS U30-489SS
#§8 Diffuser Ring 1 L21-1 L21-1
9 Quick Connect – Straight 1 U11-217P U11-217P
10 Pressure Gauge 1 U239-2 U239-2
11 Control Valve Assembly 1 L262-5PS L262-5PS
12 Pump Body 1 L76-49 L76-49
13 Pipe Plug 1 U78-56ZPS U78-56ZPS
14 Drain Plug 1 U78-941ZPV U78-941ZPV
15 Base 1 J104-9C J104-9C
15A Motor Pad 1 C35-5 C35-5
16 3/8-16x1-1/2” Capscrew 2 † †
17 Switch Tube 1 U37-672P U37-677P
18 Quick Connect – Elbow 1 U11-218P U11-218P
19 Pressure Switch 1 U217-1216 U217-1216
20 Lock Nut 1 U36-112ZP U36-112ZP
21 Connector 1 L43-5C L43-5C
22 3/8-16x1-1/4” Capscrew 2 † †
Repair Parts – Cast Iron Jet Pumps
SERVICE KITS
§ Seal and Gasket Kit PP1551 PP1551
# Overhaul Kit PP1566 PP1564
NOTE: § Included in Seal and Gasket Kit.
# Included in Overhaul Kit.
† Purchase locally.

Repair Parts 10
1
2
3
45
6
7
8
16
17
18
19
20 21
15A
15
16
14
9
11
10
2879 0697
12
13
20
40 60
80
100
Key Part HNAS-50
No. Description Qty. 1/2 HP
1 Motor 1 A100CHL
#§2 Water Slinger 1 17351-0009
3 Seal Plate 1 N3-1043P
#§4 Seal Plate Gasket 1 N20-35
#§5 Shaft Seal 1 U109-6A
#6 Impeller 1 J105-86P
#7 Diffuser 1 L1-48P
#§8 Diffuser Ring 1 L21-1
9 Quick Connect – Straight 1 U11-217P
10 Pressure Gauge 1 U239-2
11 Control Valve Assembly 1 L262-4PS
12 Pump Body 1 L76-48A
13 Pipe Plug 1 U78-56ZPS
14 Drain Plug 1 U78-941ZPV
15 Base 1 J104-9C
15A Motor Pad 1 C35-5
16 3/8-16x1-1/4” Capscrew 4 †
17 Switch Tube 1 U37-672P
18 Quick Connect – Elbow 1 U11-218P
19 Pressure Switch 1 U217-1216
20 Lock Nut 1 U36-112ZP
21 Connector 1 L43-5C
Repair Parts – Cast Iron Jet Pumps
SERVICE KITS
§ Seal and Gasket Kit PP1550
# Overhaul Kit PP1565
NOTE: § Included in Seal and Gasket Kit.
# Included in Overhaul Kit.
† Purchase locally.

Troubleshooting 11Troubleshooting 11
Symptoms Things to Do:
A. Motor will not run. A. Check that the disconnect switch is ON and that the circuit breaker
has not tripped or the fuse has not blown.
DISCONNECT POWER and make sure that wires connecting motor to
power supply and pressure switch are tight and correctly connected
(see Page 6).
If the remedies above do not solve the problem, call your well
professional.
B. Motor runs hot and overload trips. B. Turn to electrical instructions on Page 6 and verify that motor is
correctly wired.
Check with the power company or hydro authority to make sure
that the voltage at the pump is within +10% of the motor’s rated
nameplate voltage.
DISCONNECT POWER and make sure that the wires connecting the
motor to the power supply are sized according to Table I, Page 5.
If not, rewire according to the instructions on Page 6.
If the pump is cycling too frequently, see Section E, below.
C. Motor runs but no water is delivered. C. FIRST, check the prime; that is, make sure that the pump and all the
suction piping plus the piping in the well are full of water. If they
aren’t, fill them up.
In cold weather, make sure that the pipes and pump are not frozen.
If they are, thaw them, watching out for split pipes and fittings as you
work. Heat the pump pit or pump house and bury all piping below
the frost line.
Other possible causes (call your pump professional if you suspect one
of these): Air leaks in the suction line, dropping water level in the well,
foot valve stuck or plugged, ejector plugged, impeller plugged, foot
valve or strainer stuck in the mud in the bottom of the well, a shallow
well pump installed on a well with more than 25 ft depth to water
(in this case a deep well jet pump is needed).
D. Pump does not deliver water to full capacity. D. Possible causes are: the well water level is lower than estimated,
making a different nozzle/venturi combination necessary; steel piping
(if used) is corroded or limed, restricting capacity and increasing
friction; or the piping is too small for the installation. Consult your
well professional for any of these conditions.
E. Pump cycles too frequently or does not shut E. Make sure no faucets have been left open.
off at all. If system has a standard tank, make sure it isn’t waterlogged. If it is,
drain it down to the level of the air volume control. Make sure the
AVC isn’t defective and that there are no leaks at any connections.
If system has a precharged tank, disconnect power, open all system
faucets and bleed all pressure off of tank. Use a tire gauge to check
the air pressure in the tank. This should be lower than the cut-in setting
of the pressure switch by 2 PSI (that is, if the pressure switch starts the
pump at 30 PSI, the precharge should be 28 PSI). Check the air valve
for leaks (use a soap solution) and replace the core if necessary.
If you suspect any of the following conditions, consult your well
professional: leaky pipes, leaky foot valve, water level in the well
lower than estimated, clogged ejector or impeller.
F. Air spurts from faucets. F. Pump may still be priming; when priming is complete all air will have
been ejected from the system.
If you suspect leaks in the suction piping, gasses in the well, or that the
pump is intermittently overpumping the well (that is, drawing the water
level down below the foot valve), consult your well professional.
G. Pump leaks around clamp. G. Tighten clamp nut 1-2 turns. Do not overtighten.

12

Modèle de la pompe:
N° de série de la pompe:
Code de date de la pompe:
Puissance du moteur (en ch) Tension en volts Phase(s)
Date de l’installation:
Propriétaire:
Installateur:
Numéro de téléphone de l’installateur:
NOTICE D’INSTALLATION ET D’UTILISATION
Modèles HNAS série à un seul étage
Puissance : De 1/2 à 1 chevaux
60 cycles
Installation des pompes à motor monophasé
Dossier du propriétaire
NOTICE D’UTILISATION
Pompes à éjecteur
© 2013 Pentair Ltd. All Rights Reserved. AER416 (REV 01/14/13)
293 WRIGHT STREET, DELAVAN, WI 53115 WWW.AERMOTOR.COM
PH: 800-230-1816

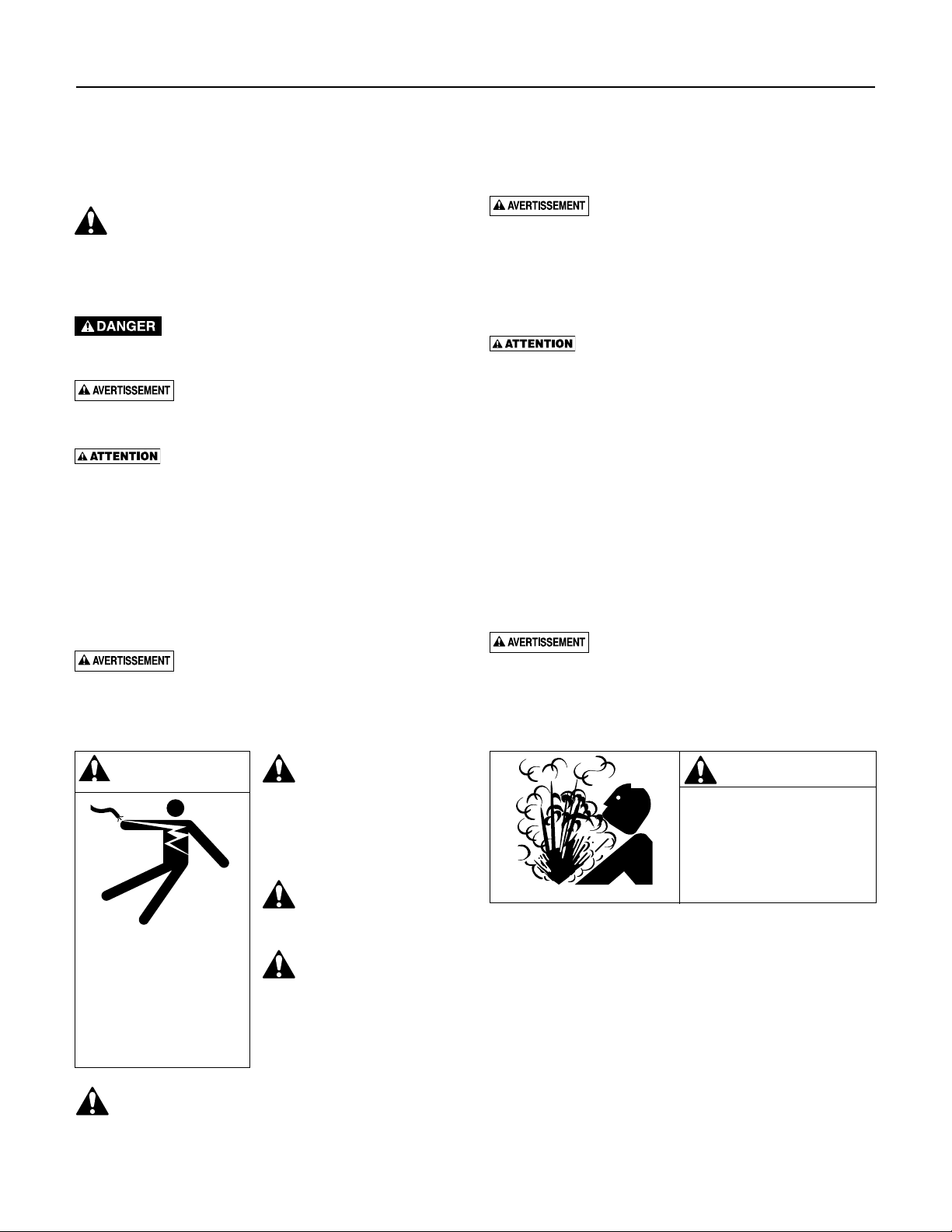

Sécurité 14
LIRE TOUTES CES INSTRUCTIONS
ET LES SUIVRE!
Ce symbole indique qu’il faut être prudent.
Lorsque ce symbole apparaît sur la pompe ou dans cette
Notice, rechercher une des mises en garde qui suivent,
car elles indiquent un potentiel possible de blessures
corporelles :
avertit d’un danger qui causera des blessures
corporelles, la mort ou des dommages matériels importants si
on l’ignore.
avertit d’un danger qui risque de causer des
blessures corporelles, la mort ou des dommages matériels
importants si on l’ignore.
avertit d’un danger qui causera ou qui
risquera de causer des blessures corporelles, la mort ou des
dommages matériels importants si on l’ignore.
Le mot NOTA indique des instructions spéciales et importantes
n’ayant aucun rapport avec les dangers.
Lire attentivement toutes les consignes de sécurité
contenues dans cette Notice ou collées sur la pompe.
Garder les autocollants de sécurité en bon état; les remplacer
s’ils manquent ou s’ils ont été endommagés.
Avertissement lié à la Proposition 65 de la Californie
Ce produit et les accessoires connexes
contiennent des produits chimiques reconnus dans l’État de la
Californie comme pouvant provoquer des cancers, des anomalies
congénitales ou d’autres dangers relatifs à la reproduction.
SÉCURITÉ CONCERNANT L’ÉLECTRICITÉ
La tension du condensateur peut être
dangereuse. Pour décharger le condensateur du moteur, tenir
un tournevis à manche isolé PAR LE MANCHE et mettre en
court-circuit les bornes du condensateur. Ne pas toucher la
lame métallique du tournevis ni les bornes du condensateur. En
cas de doute, consulter un électricien qualifié.
SÉCURITÉ GÉNÉRALE
Ne pas toucher un moteur qui fonctionne. Les
moteurs modernes fonctionnent par des températures élevées.
Pour ne pas se brûler lorsque l’on interviendra sur la pompe, la
laisser refroidir pendant 20 minutes après l’avoir arrêtée avant
de la toucher.
Ne pas laisser geler la pompe ni aucun autre élément du
système, sinon la garantie sera annulée.
Ne pomper que de l’eau avec cette pompe.
Périodiquement, inspecter la pompe et tous les éléments du
système.
Toujours porter des lunettes de sécurité lorsque l’on intervient
sur une pompe.
Garder la zone de travail propre, non encombrée et bien
éclairée; tous les outils et tout l’équipement non utilisés doivent
être entreposés correctement.
Ne pas laisser les visiteurs s’approcher de la zone de travail.
Le corps de la pompe peut exploser si la
pompe est utilisée en tant que pompe de surpression, à moins
qu’une soupape de sûreté pouvant laisser passer le débit
maximum de la pompe à 100 lb/po2soit posée.
AVERTISSEMENT
Tension dangereuse. Risque
de secousses électriques, de
brûlures, voire de mort.
Mettre à la terre la pompe
avant de la brancher sur le
courant électrique. Couper
l’arrivée de courant avant d’in-
tervenir sur la pompe, sur le
moteur ou sur le réservoir.
Câbler le moteur
en fonction de la bonne
tension. Voir la Section
«Électricité» de cette Notice
et la plaque signalétique du
moteur.
Mettre à la terre le
moteur avant de le brancher
sur le courant électrique.
Conforme au Code
national de l’électricité,
au Code canadien de
l’électricité et aux codes
municipaux pour tous les
câblages.
Respecter les instructions de câblage figurant dans
cette Notice lorsque l’on branche le moteur sur une
ligne haute tension.
AVERTISSEMENT
Pression dangereuse!
Poser une soupape de sûreté
sur le tuyau de refoulement.
Dissiper toute la pression
du système avant d’intervenir
sur un élément.

Table des matières 15
Page
Sécurité.............................................................................................................................. 12
Garantie............................................................................................................................. 13
Installations typiques.......................................................................................................... 14
Branchements du tuyau de refoulement et sur un réservoir sous pression.......................... 15
Électricité ........................................................................................................................... 16
Préparations avant le démarrage de la pompe - Puits profond ........................................... 17
Préparations avant le démarrage de la pompe - Puits peu profond..................................... 18
Pièces de rechange ....................................................................................................... 19-20
Diagnostic des pannes ....................................................................................................... 21
Garantie limitée
AERMOTOR garantit à l’acheteur initial (ci-après appelé l’« Acheteur ») que les produits énumérés dans les présentes sont exempts de
défaut de matériau et de fabrication pendant la durée de la garantie à compter de la durée des garanties indiquées ci-dessous.
Produits Durée des garanties
Pompes à éjecteur, petites pompes centrifuges, pompes submersibles et
tous les accessoires connexes
Selon le premier terme atteint :
12 mois à compter de la date de la première installation ou
18 mois à compter de la date de fabrication
Réservoirs composites Pro-Source™ 5 ans à compter de la date de la première installation
Réservoirs sous pression en acier Pro-Source™ 5 ans à compter de la date de la première installation
Réservoirs revêtus d’époxyde Pro-Source™ 3 ans à compter de la date de la première installation
Produits de puisard/d’égout/d’effluents 12 mois à compter de la date de la première installation ou
18 mois à compter de la date de fabrication
Nos garanties ne s’appliquent pas aux produits ayant fait l’objet de négligence, d’une mauvaise utilisation, d’une mauvaise installation
ou d’un manque d’entretien adéquat. Sans aucune limitation des présentes, la garantie des moteurs triphasés submersibles sera nulle
et non avenue si ces moteurs sont branchés et fonctionnent sur le courant monophasé par l’intermédiaire d’un déphaseur. Il faut
également noter que les moteurs triphasés doivent être protégés par un relais de surcharge tripolaire thermocompensé à déclenchement
extrêmement rapide du calibre recommandé, sinon la garantie sera nulle et non avenue.
Le seul recours de l’Acheteur et la seule responsabilité de AERMOTOR consistent à réparer ou à remplacer (au choix de AERMOTOR)
les produits qui se révéleraient défectueux. L’Acheteur s’engage à payer tous les frais de main d’œuvre et d’expédition du produit
couvert par sa garantie et de s’adresser au concessionnaire-installateur ayant procédé à l’installation dès qu’un problème est découvert
pour obtenir un service sous garantie. Aucune demande de service en vertu de sa garantie ne sera acceptée après expiration de la durée
de sa garantie. Ces garanties ne sont pas transférables.
AERMOTOR DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE INDIRECT OU FORTUIT QUEL QU’IL SOIT.
LA GARANTIE LIMITÉE SUSMENTIONNÉE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES GARANTIES EXPRESSES ET TACITES, Y
COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER. LA
GARANTIE LIMITÉE SUSMENTIONNÉE NE DOIT PAS ÊTRE PROLONGÉE AU-DELÀ DE LA DURÉE PRÉVUE AUX PRÉSENTES.
Certains états, territoires et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages indirects ou fortuits, ni les
limitations relatives à la durée des garanties tacites. Par conséquent, il se peut que les limitations ou les exclusions stipulées dans les
présentes ne s’appliquent pas dans ce cas. Ces garanties accordent des droits juridiques précis, bien que l’on puisse bénéficier d’autres
droits, selon la province, le territoire ou l’état dans lequel on réside.
La présente garantie limitée est entrée en vigueur le 1er juin 2011 et remplace toute garantie non datée ou antérieure à cette date.
AERMOTOR
293 Wright Street • Delavan, WI U.S.A. 53115
Téléphone : 1 800 230-1816 • Télécopieur : 1 800 426-9446 • Site Web : aermotor.com

20
40 60
80
100
20
40 60
80
100
Drive Pipe
sends water
down the well
to drive water
up through the
Suction Pipe
to Pump Suction
Drive
over
Suction
Piping omitted
for clarity
Discharge
1799 0497
Suctio
n
over
Drive
Tuyauterie non montrée
pour plus de clarté
refoulée dans le
tuyau d’aspiration, puis
aspirée par la pompe
Priming
Tee and
Plug
Well
Casing
Foot
Valve
Sanitary
Well Seal
Suction Pipe
From Well
Foot
Valve
Screen
10'
Min.
5–10'
Cased
Well
Open
Water
Strainer
1836 0695
20
40 60
80
100
Suction
Pipe
Drive
Pipe
Well
Head
If well head and pump
don't match, twist
reinforced flexible pipe
to connect drive
and suction pipes.
1800 0497
1903 0497
20
40 60
80
100
Figure 1 : Fonctions eau motrice et
aspiration
Figure 2 : Branchement inversé
dans le puits
Figure 3 : Montage de l’éjecteur -
puits peu profonds
Installations typiques 16
Figure 5 : Installations typiques dans un puits peu profond
Tuyau d’eau
motrice
(le plus petit)
Tête du
puits
Tuyau
d’aspiration
(le plus gros)
Si la tête du puits et la pompe
ne s’assortissent pas, utiliser un
adaptateur inverseur ou bien
croiser le tuyau souple renforcé
pour brancher la pompe sur la
tête du puits.
Tuyau d’eau
motrice
Renvoie l’eau dans
le puits où elle est
Eau
motrice,
puis
aspiration
Aspiration,
puis eau
motrice
Refoulement
To Household
Water System
Pressure
Switch
Suction Pipe
From Well
Air Volume
Control
Air Volume
Control Tube
Priming Te e
and Plug
Relief Valve
Drive Pipe
To Well
Standard
Tank
2096 0497
20
40 60
80
100
Vers le système
d’eau de la maison Contrôleur
d’air
Tube du
contrôleur d’air
Té d’amorçage
et bouchon
Soupape de sûreté
Manocontacteur
Réservoir
standard
Tuyau d’aspiration
provenant du puits
Tuyau d’eau
motrice
vers le puits
Venturi
Suction (Larger)
Pipe from Well
Well
Head
Drive
(Smaller)
Pipe to
Well
Nozzle
Ejector
Foot Valve
Strainer
41
JET NO. J32P- 24
Well Casing
serves as
Drive Pipe
Leather
Cup Seals
"Double Pipe"
(4" and Larger
Diameter Well)
"Single Pipe"
(2" and 3"
Diameter Well
)
1834 0695
«Deux tuyaux» «Un seul tuyau»
(puits de 4 po de dia. (puits de 2
et plus grand) et 3 po)
Tuyau d’aspiration
(le plus gros) provenant
du puits
Tuyau d’eau
motrice (le plus
petit) vers le
puits
Tête du
puits
Tubage du puits
servant de tuyau
d’eau motrice
Venturi
Éjecteur
Buse
Clapet de pied
Crépine
Coupelles d’étanchéité
en cuir
To Household
Water System
Not
to
Scale
Relief Valve
Drive
Point
Precharged
Tank
Check
Valve
2097 0497
20
40 60
80
100
Priming
Tee and
Plug
Drive
Coupling
Drive
Point
Check
Valve
Drive point
below water
level
Pressure Gauge
Réservoir
préchargé
Pas
à
l’échelle Crépine
Tamis
5 à
10 pi
Clapet
de pied
Minimum
de 10 pi
Clapet
de pied
Pointe
filtrante
Tube
d’enfoncement
de la pointe
Pointe filtrante
plus basse que
le niveau de l’eau
Clapet
Tubage du
puits
Joint sanitaire
du puits
Té
d’amorçage
et bouchon
Tuyau d’aspiration
provenant du puits
Eau à ciel
ouvert
Puits à
tubage
Pointe
filtrante
Clapet
anti-retour
Té
d’amorçage
et bouchon
Soupape de sûreté
Manomètre et orifice
d’amorçage
Vers le système
d’eau de la maison
Figure 4 : Installations typiques dans
un puits profond

Branchements du tuyau de refoulement et du réservoir sous pression 17
To Household
Water System
Pressure
Switch
Suction Pipe
From Well
Air Volume
Control
Air Volume
Control Tube
Priming Te e
and Plug
Relief Valve
Drive Pipe
To Well
Standard
Tank
2096 0497
20
40 60
80
100
Figure 6 : Branchements sur un
réservoir préchargé
Figure 7 : Branchements sur un
réservoir standard
Tableau I : Câblage - Câbles et diamètres des fusibles recommandés
BRANCHEMENT SUR UN RÉSERVOIR PRÉCHARGÉ (Figure 6)
Si le système est branché sur un réservoir préchargé, il devra être branché sur la
pompe, comme il est illustré à la Figure 6. La soupape de sûreté doit pouvoir laisser
passer tout le débit de la pompe à une pression de 100 lb/po2.
Vérifier la précharge d’air dans le réservoir avec un manomètre pour pneu. La
précharge se mesure lorsque le réservoir n’est pas sous pression d’eau. Couper
le courant électrique parvenant à la pompe et vider le réservoir avant de vérifier
la précharge. Cette pompe neuve est équipée d’un manocontacteur de 30-50 lb/
po2; la pression de précharge du réservoir devra donc être réglée à 28lb/po2, ce
qui représente 2 lb/po2de moins que le réglage de la pression d’enclenchement du
manocontacteur de la pompe.
Aucun contrôleur d’air n’est requis dans le cas d’un réservoir préchargé; l’orifice
de 1/8 de pouce NPT prévu pour le contrôleur d’air et pratiqué dans le corps de la
pompe devra être bouché.
BRANCHEMENT SUR UN RÉSERVOIR STANDARD (Figure 7)
Si le système est branché sur un réservoir standard, le brancher sur la pompe comme
il est illustré à la Figure 7. La soupape de sûreté utilisée avec un réservoir standard
doit pouvoir laisser passer tout le débit de la pompe à une pression de 75 lb/po2.
Brancher le tube du contrôleur d’air sur l’orifice de 1/8 de pouce NPT pratiqué dans
le corps de la pompe. Amener le tube de l’orifice du contrôleur d’air de la pompe
jusqu’au contrôleur d’air monté sur le réservoir. Pour plus de détails, se reporter aux
instructions fournies avec le réservoir et le contrôleur d’air.
Fusible
Distance en pieds (mètres) ;
Charge Intensité
Diamètre des fils - calibre AWG (mm2)
max. en en 0-100 101-200 201-300 301-400 401-500
Modèle ch
ampères ampères (0-30) (31-61) (62-91) (92-122) (123-152)
115 volts :
HNAS-50 1/2 12.2 20 12(3) 10(5.5) 8(8.4) 6(14) 6(14)
HNAS-75 3/4 14.8 20 12(3) 8(8.4) 6(14) 6(14) 4(21)
HNAS-100 1 19.2 25 10(5.5) 8(8.4) 6(14) 4(21) 4(21)
230 volts :
HNAS-50 1/2 6.1 15 14(2) 14(2) 14(2) 12(3) 12(3)
HNAS-75 3/4 7.4 15 14(2) 14(2) 14(2) 12(3) 10(5.5)
HNAS-100 1 9.6 15 14(2) 14(2) 12(3) 10(5.5) 10(5.5)
Étanchéité des raccords des tuyaux
Effectuer tous les raccordements filetés à la pompe seulement avec du
ruban d’étanchéité en PTFE pour filetage. Ne pas utiliser de pâte pour
raccords filetés sur les pompes en plastique : cette pâte peut réagir avec
les éléments en plastiques de la pompe. S’assurer que tous les raccords
du tuyau d’aspiration sont bien étanches, aussi bien à l’air qu’à l’eau. Si le
tuyau d’aspiration aspire de l’air, la pompe ne pompera pas l’eau du puits.
From
Well
To Household
Water System
Relief Valve
Pre-Charged
Tank
20
40 60
80
100
Pressure Gauge
Pressure
Switch
2110 0497
Mano-
contacteur
Réservoir
préchargé
Manomètre et
bouchon d’amorçage
Vers le système
d’eau de la maison
Soupape de sûreté
En
provenance
du puits
Contrôleur
d’air
Réservoir
standard
Tuyau d’eau
motrice
vers le puits
Tube du
contrôleur d’air
Soupape de sûreté
En provenance
du puits
Manocontacteur
Té d’amorçage
et bouchon
Vers le système
d’eau de la maison

Électricité 18
Sélecteur de tension à cadran
La tension est réglée en usine à 230 volts. Pour passer au
courant de 115 volts :
1. S’assurer que le courant est coupé.
2. Tourner le cadran dans le sens des aiguilles d’une
montre jusqu’à ce que le nombre 115 soit visible dans la
fente du cadran (figure 9).
3. Fixer les fils d’arrivée de courant aux deux vis extérieures
du manostat (figure 8).
4. Relier le fil de terre aux bornes de raccord de mise à la
terre (figure 8).
5. S’il y a d’autres fils, leurs bouts doivent être isolés.
6. Reposer le couvercle d’extrémité du moteur.
Tension dangereuse. Risque de secousses
électriques, de brûlures, voire la mort. Brancher le fil de terre
avant de brancher les fils de tension. Utiliser des fils de calibre
spécifié (y compris le fil de terre) dans le tableau de câblage.
Dans la mesure du possible, brancher la pompe sur un circuit
séparé, sur lequel aucun autre appareil ne sera branché.
Risque d’explosion. Ne pas mettre à la terre
sur une conduite de gaz.
CONNEXIONS DES FILS
Risque d’incendie. L’utilisation d’une
mauvaise tension risque de causer un incendie ou
d’endommager gravement le moteur et d’annuler la garantie.
La tension d’alimentation doit correspondre à ± 10 % de la
tension figurant sur la plaque signalétique du moteur.
NOTA : Les moteurs bi-tension sont câblés à l’usine pour
fonctionner sur le 230 volts. Au besoin, recâbler le moteur pour
qu’il fonctionne sur le 115 volts, comme il est illustré. Ne pas
modifier le câblage des moteurs fonctionnant sur une tension.
Installer la pompe, la mettre à la terre, la câbler et l’entretenir
conformément au National Electrical Code (NEC) ou au
Code canadien de l’électricité, selon le cas, et conformément
à tous les codes et décrets en vigueur de la municipalité.
Consulter l’inspecteur des bâtiments de la localité pour plus de
renseignements sur les codes.
Méthodes de connexion :
1 ° Brancher tout d’abord le fil de mise à la terre, comme il
est illustré à la Figure8. Le fil de mise à la terre doit être
un fil de cuivre massif d’un diamètre au moins aussi gros
que le diamètre des fils de tension.
2 ° Il doit y avoir un raccordement en métal solide entre le
manostat et le moteur pour une protection à la terre du
moteur. Si le manostat n’est pas branché sur le moteur,
brancher la vis verte de mise à la terre du manostat sur la
vis verte de mise à la terre qui se trouve sous le couvercle
du moteur. Utiliser un fil de cuivre massif ayant un
diamètre au moins aussi gros que celui des fils de tension.
3 ° Brancher le fil de mise à la terre sur le fil de mise à la
terre du tableau de distribution, sur un tuyau métallique
d’eau enterré, sur le tubage d’un puits en métal ayant au
moins 10 pieds (3 mètres) de long, ou sur une électrode
de mise à la terre que fournira la compagnie d’électricité.
4 ° Brancher les fils de tension sur le manostat, comme il est
illustré à la Figure8.
Débrancher le courant électrique avant d’intervenir sur la pompe, le moteur, le manostat ou le câblage.
REMARQUE : Les moteurs de 1/2 ch sont câblés pour fonctionner sur un courant de 115 volts seulement; il ne faut donc changer
aucun câble.
Les plaquettes de connexions des moteurs de 3/4 ch ou de 1 ch (situées sous le couvercle arrière du moteur) ressemblent à l’un des
types décrits ci-dessous. Si le moteur peut fonctionner sur courant de 115 ou de 230 volts, il est réglé en usine pour un courant de
230 volts. Ne pas modifier le câblage du moteur si le courant est de 230 volts ou s’il s’agit d’un moteur à une tension.
Ne jamais relier un moteur de 115 volts à une canalisation de 230 volts.
RÉGLAGES DE L’INTERRUPTEUR DU MOTEUR
Figure 8 : Tension réglée à 230 volts sur sélecteur à cadran
Figure 9 : Tension réglée à 115 volts sur sélecteur à cadran
Ground Wire Connection
Power Supply Connections
Voltage
Change
Dial
Pressure Switch
Cadran de
sélection
de tension
Manocontacteur
Bornes de branchement électrique
Borne du fil de mise à la terre

Ne jamais faire fonctionner la pompe contre un
refoulement fermé, sinon l’eau risque de bouillir à l’intérieur
de la pompe, une accumulation dangereuse de pression risque
de se produire, un danger d’explosion risque de s’ensuivre et
les personnes qui manipuleront la pompe pourront peut-être
être ébouillantées.
Ne jamais faire fonctionner la pompe à sec. Faire
fonctionner la pompe sans eau risque de causer une surchauffe
de la pompe, d’endommager les joints et, possiblement, causer
des brûlures aux personnes qui manipuleront la pompe. Faire le
plein d’eau de la pompe avant de la démarrer.
1 ° Ouvrir au maximum la vanne de réglage (voir la Figure
10), déposer le bouchon d’amorçage de la pompe, puis
faire le plein de la pompe, de toutes les tuyauteries entre
la pompe et le puits et s’assurer que toutes les tuyauteries
du puits sont pleines d’eau. Si un té d’amorçage a été posé
sur le tuyau d’aspiration, déposer le bouchon du té et faire
le plein de la tuyauterie d’aspiration.
2 ° Reposer tous les bouchons de remplissage et fermer
complètement la vanne de réglage (voir la Figure 11).
3 ° Établir le courant! Démarrer la pompe et surveiller le
manomètre. Au fur et à mesure que la pompe s’amorce, la
pression doit rapidement monter jusqu’à 50 lb/po2.
4 ° Après 2 ou 3 minutes, le manomètre doit indiquer la
pression. Sinon, arrêter la pompe, déposer les bouchons
de remplissage, rouvrir la vanne de réglage et refaire le
plein de la pompe et des tuyauteries. Il sera peut-être
nécessaire de répéter cette opération deux ou trois fois de
façon à chasser tout l’air pouvant être emprisonné dans
les tuyauteries. Ne pas oublier de refermer la vanne de
réglage avant de redémarrer la pompe.
5 ° Lorsque la pression s’est accumulée et stabilisée à environ
50 lb/po2, ouvrir lentement la vanne de réglage (voir la
Figure 12) et laisser chuter la pression jusqu’à ce que
l’aiguille du manomètre commence à osciller. Pendant que
l’aiguille oscille, fermer suffisamment la vanne de réglage
pour arrêter l’aiguille d’osciller (voir la Figure 12). La
pompe fonctionne maintenant à son point le plus efficace.
6 ° Après que la pression se sera accumulée dans le système
et que la pompe se sera arrêtée, vérifier le fonctionnement
du manocontacteur en ouvrant un ou deux robinets du
système; laisser couler suffisamment d’eau pour dissiper
la pression jusqu’à ce que la pompe redémarre. La
pompe doit redémarrer lorsque la pression chute à 30 lb/
po2et s’arrêter lorsque la pression atteint 50 lb/po2. Faire
fonctionner la pompe pendant un ou deux cycles complets
pour confirmer son bon fonctionnement. Ceci permettra
également de nettoyer le système de toute la saleté et de
tout le tartre qui se seront détachés pendant l’installation.
NOTA : Les éjecteurs packer (puits de 2 pouces et de 3 pouces
à un seul tuyau) ne forment pas un joint parfait. Les irrégularités
normales du cuir de la coupelle d’étanchéité et de la parol
intérieure du tubage permettront, avec le temps, à la pression
de fuir d’un système au repos. La pompe fonctionnera donc
périodiquement pour maintenir le niveau de pression du système.
Préparations avant le démarrage de la pompe - Puits profond 19
Figure 11 : Amorçage de la pompe
Figure 12 : Régler la vanne de réglage
Figure 10 : Remplissage de la pompe
Replace all
fill plugs and
close control
valve completely.
2120 0497
To Household
Water System
20
40 60
80
100
Reposer tous les
bouchons de remplissage
et bien fermer la
vanne de réglage.
Vers le système
d’eau de la maison
C-Close Control Valve until Pressure
Stabilizes
2146 0497
A-Open Control Valve
B-Watch for Pressure Gauge to Flutter
60 80
100
40
20
60 80
100
40
20
60 80
100
40
20
A-Ouvrir la vanne de réglage
B-Surveiller le manomètre jusqu’à ce que l’aiguille oscille
C-Fermer la vanne de réglage jusqu’à
ce que la pression se stabilise
Open control valve
as far as possible
and fill pump and
piping through
priming tee.
To Household
Water System
20
40 60
80
100
Pressure
Gauge
2117 0497
Ouvrir la vanne
de réglage au
maximum et faire
le plein de la pompe
et des tuyauteries par
l’orifice d’amorçage
ou le té d’amorçage.
Vers le système
d’eau de la maison
Manomètre
et orifice
d’amorçage

Préparations avant le démarrage de la pompe - Puits peu profond 20
Ne jamais faire fonctionner la pompe contre
un refoulement fermé, sinon l’eau risque de bouillir à
l’intérieur de la pompe, une accumulation dangereuse de
pression risque de se produire, un danger d’explosion risque
de s’ensuivre et les personnes qui manipuleront la pompe
pourront peut-être être ébouillantées.
Ne jamais faire fonctionner la pompe à sec.
Faire fonctionner la pompe sans eau risque de causer une
surchauffe de la pompe, d’endommager les joints et, possible-
ment, causer des brûlures aux personnes qui manipuleront la
pompe. Faire le plein d’eau de la pompe avant de la démarrer.
1 ° Ouvrir au maximum la vanne de réglage (voir la Figure
13), déposer le bouchon d’amorçage de la pompe, puis
faire le plein de la pompe, de toutes les tuyauteries entre
la pompe et le puits et s’assurer que toutes les tuyauteries
du puits sont pleines d’eau. Si un té d’amorçage a été
posé sur le tuyau d’aspiration, déposer le bouchon du té
et faire le plein de la tuyauterie d’aspiration.
2 ° Reposer tous les bouchons filetés. Laisser la vanne de
réglage ouverte (dans les puits peu profonds, la vanne de
réglage reste toujours ouverte).
3 ° Établir le contact! Démarrer la pompe. La pompe doit
pomper l’eau dans les deux ou trois minutes qui suivent.
4 ° Si la pompe ne pompe pas d’eau dans les 2 ou 3 minutes
qui suivent, l’arrêter et déposer les bouchons de remplis-
sage. Faire le plein de la pompe et des tuyauteries. Il fau-
dra peut-être répéter cette opération deux ou trois fois de
façon à chasser tout l’air pouvant être emprisonné dans
la tuyauterie. La vanne de réglage reste ouverte pendant
cette opération.
5 ° Après que la pression se sera accumulée dans le système
et que la pompe se sera arrêtée, vérifier le fonctionne-
ment du manocontacteur en ouvrant un ou deux robinets
du système; laisser couler suffisamment d’eau pour
dissiper la pression jusqu’à ce que la pompe redémarre.
La pompe doit redémarrer lorsque la pression chute à
30 lb/po2et s’arrêter lorsque la pression atteint 50 lb/po2.
Faire fonctionner la pompe pendant un ou deux cycles
complets pour confirmer son bon fonctionnement. Ceci
permettra également de nettoyer le système de toute la
saleté et de tout le tartre qui se seront détachés pendant
l’installation.
Figure 13 : Ouvrir la vanne de réglage
Open control valve
as far as possible
and fill pump and
piping through
priming port
or priming tee.
2411 0497
To Household
Water System
60 80
100
40
20
Ouvrir la vanne
de réglage au
maximum et faire
le plein de la pompe
et des tuyauteries par
l’orifice d’amorçage
ou le té d’amorçage.
Vers le système
d’eau de la maison
