Perry Electric 1MCPT001 User manual

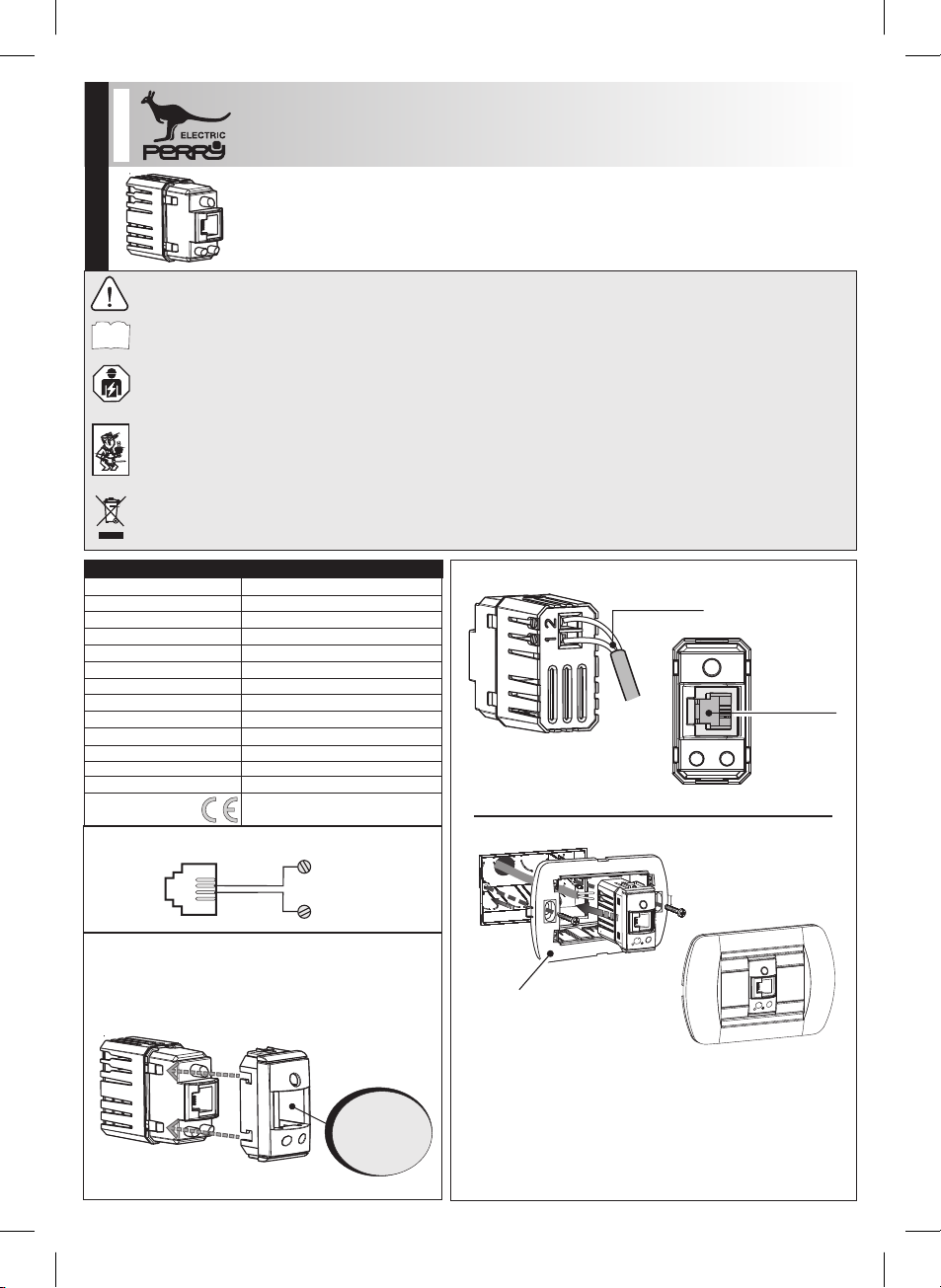

PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
PE - DEMCPE004 03/21
Importante: l’installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguiti solo da elettricista qualificato
ed in conformità alle norme e leggi vigenti. Il costruttore non si assume alcuna responsabilità per quanto concerne l’impiego di prodotti che
debbano seguire particolari norme di ambiente e/o installazione.
Si raccomanda di leggere attentamente le presenti istruzioni di installazione ed uso e conservarle per future consultazioni.
Il costruttore si riserva la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterrà necessarie senza obbligo di preavviso.
AVVERTENZE PER LA SICUREZZA
Pulizia: il dispositivo, una volta installato, non richiede nessuna manutenzione. Eventuali interventi straordinari successivi all’installazione dovranno
essere eseguiti da personale qualificato. Per la pulizia utilizzare un panno leggermente umido (non utilizzare detergenti).
• il dispositivo, presa telefonica a 1 modulo civile, è adatto per il montaggio in ambienti interni, è progettato per essere installato fisso ad
incasso ed è compatibile con le serie civili più diffuse grazie ai frontalini accessori da acquistare separatamente.
• Questo dispositivo dovrà essere destinato solo all’uso per il quale è stato costruito. Ogni altro uso è da considerarsi improprio e pericoloso.
• I bambini andranno supervisionati per assicurarsi che non giochino con il dispositivo.
Grado di protezione:
Sezione dei fili ai morsetti:
Temperatura di funzionamento:
Normative di riferimento
marcatura CE:
fornita da centrale telefonica
IP 20
0,2 mm² ÷ 1,5 mm²
-10° C ÷ +50° C
Alimentazione:
Grado di inquinamento: 2
Installazione:
ad incasso (1 modulo civile)
Tensione impulsiva nominale: 2,5kV
Segnale di chiamata ac:
Carico max pilotabile: max 70 mA dc
Importante!
il frontalino deve
essere acquistato
separatamente
DATI TECNICI
Mod. 1MCPT001
Porta uscita: Presa telefonica (sul frontale)RJ11
Temperatura di stoccaggio:
-10° C ÷ +60° C
Umidità: 0 ÷ 80% senza condensa
Presa telefonica passante RJ11
installazione ad incasso 1 mod. civile
LVD EN 62368-1
Trattamento del dispositivo elettrico od elettronico a fine vita, applicabile in tutti i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata.
ITALIANO
2
1
Presa RJ11
per collegare
un telefono o
modem ADSL
Collegare la linea telefonica
doppino / cavo rigido
Presa
Rj11
Morsetto
Morsetto
Schema di collegamento interno alla presa
Tensione continua: max 70V dc
max 100V~ rms
&
Presa telefonica RJ11 (4 poli).
La linea telefonica, collegata ai morsetti posti sul retro del dispositivo, viene resa disponibile sui due pin
centrali del connettore frontale RJ11 per il collegamento di un telefono o modem ADSL.
Esempio di montaggio
Telaietto/supporto della serie
civile scelta (non fornito)
Il marchio Axolute è di proprietà della società BTICINO SpA.
Il marchio Arké fit è di proprietà della società VIMAR SpA
IMPORTANTE: il frontalino per la serie
BTICINO Axolute non è compatibile con il
relativotelaietto/supporto a2 modulicivili.
IMPORTANTE: per il montaggio della serie
Arké fit il telaietto/supporto necessita
anche dell’apposito «Distanziatore».
Vedere catalogo VIMAR.
COMPATIBILITÀ ALLE SERIE CIVILI DI MAGGIOR DIFFUSIONE
Vedere il foglio di compatibilità contenuto nella confezione.
È possibile anche consultare il catalogo Perry oppure utilizzare il
configuratore presente sul sito: www.perry.it.

PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
Telephone socket through 4-pin Rj11 connector with terminal connections, useful to realize a wall-socket
where to connect the telephone or ADSL modem.
PE - DEMCPE004 03/21
Important: installation and electrical connections of devices and appliances must be carried out by skilled people and in compliance with
current regulations. The manufacturer declines any liability in connection with the use of products subject to special environmental and/or
installation standards.
Read this installation and use manual carefully The manual must be preserved with care for future reference..
The manufacturer reserves the right to introduce any technical and/or constructive changes deemed necessary, with no prior notice.
SAFETY WARNINGS
Cleaning: once installed, the device requires no maintenance. Any special work after installation must be done by qualified personnel.
Use a slightly damp cloth for cleaning (do not use detergents).
• is suitable for indoor installation, is designed to be installedthe device, 1 module telephone socket recess mounting in box type 503,
permanently built-in, and is compatible with the most commonly found residential series, thanks to the accessory front panel sold separately.
• This appliance must be intended only for the use for which it was built. Any other use must be considered improper and dangerous.
•Childrenshouldbesupervisedtoensurethattheydonotplaywith the device.
Protection category:
W:ire section at terminals
Operating Temperature:
CE marking reference
standard
provided by the telephone exchange
IP 20
0,2 mm² ÷ 1,5 mm²
-10° C ÷ +50° C
Power Requirement:
Pollution rating: 2
Installation:
built-in (1 residential module)
Rated impulse voltage: 2,5kV
max 70 mA dc
TECHNICAL DATA
Mod. 1MCPT001
Output port:
Storing temperature:
-10° C ÷ +60° C
Humidity: 0 ÷ 80% without condensation
Telephone socket through RJ11
Residential 1 mod. built-in installation
LVD EN 62368-1
Disposal of Old Electrical & Electronic Equipment, applicable in the European Union and other European countries with separate collection systems.
ENGLISH
Connection scheme internal to the socket
Continuous voltage: max 70V dc
max 100V~ rms
&
AC call signal:
Maximum operating load:
Telephone socket RJ11 (on the front)
2
1
Rj11
socket
Terminal
Terminal
example installation
Connector RJ11
to connect
a phone or
ADSL modem
Connect the rigid cable
/ pair telephone line
The Axolute brand is property of the BTICINO SpA company.
The Arké fit brand is property of the VIMAR SpA company.
Frame/support of the chosen
residential series (not supplied)
IMPORTANT: the front panel for the BTICINO
Axolute series with theis not compatible
corresponding residential 2 module
frame/support.
IMPORTANT:
To assemble the series,Arkéfit
the frame / support requires also a spacer.
See VIMAR catalogue.
COMPATIBILITY TO THE MOST COMMON RESIDENTIAL SERIES PLATES
Follow instructions contained in the specific compatibility sheet
contained in the package.
You can also consult the Perry catalog or use the
configurator on the site: www.perry.it.
Important!
The front panel
must be purchased
separately
