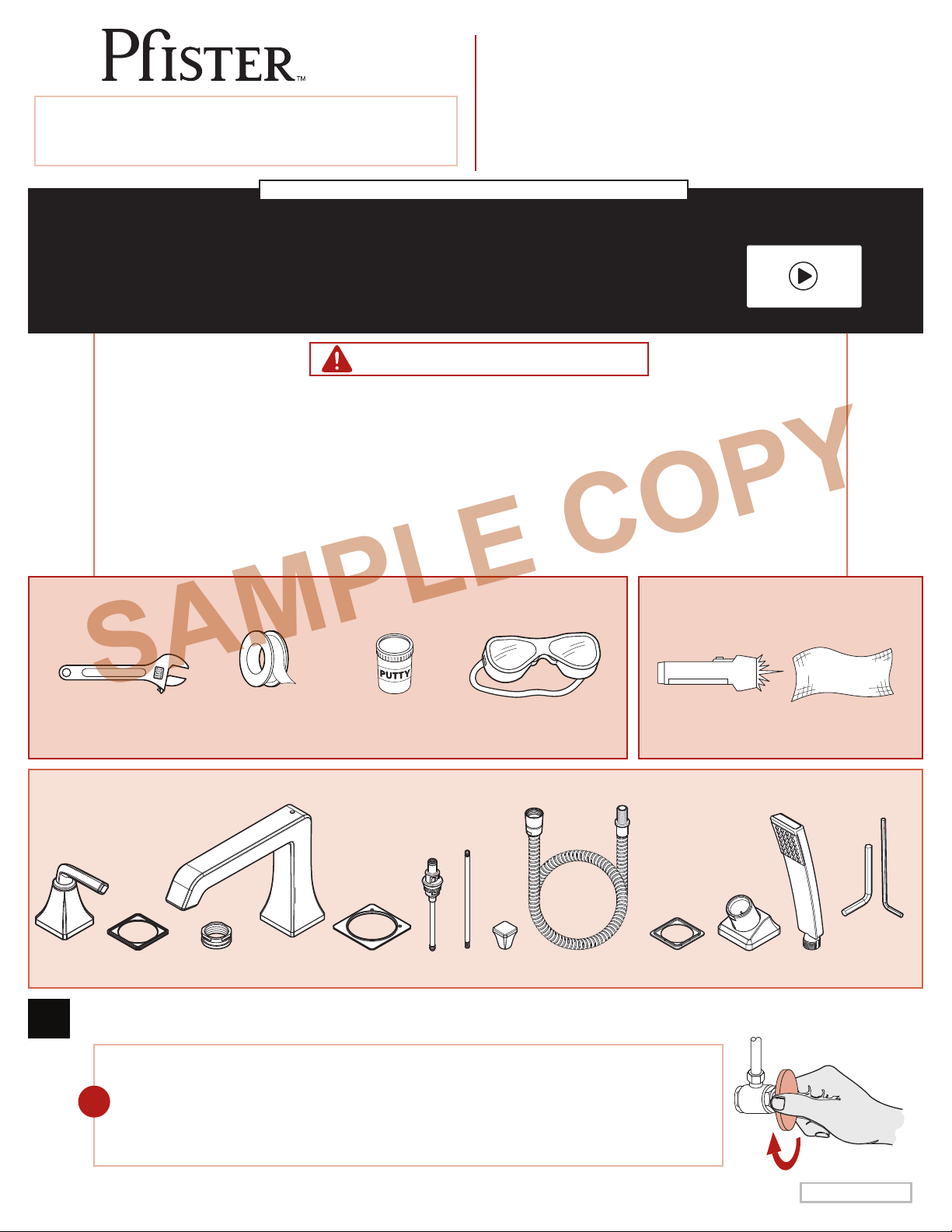

Pfister Park Avenue rt6-4fe User manual

372130100




Personal Assistance, Product Specs, &
“How-to” Questions:




1800PFAUCET (7328238)
pisterfaucets.com/support
pisterfaucets.com/videos
Apr 28, 2011
4 Hole Roman Tub Trim Kit
Juego Para La Tina Romana De 4 Agujeros
Baignoire Romaine Kit Garniture De 4 Trous
1
Hex Wrenches
Llaves hexagonal
Clés hexagonale
Adjustable Wrench
Llave ajustable
Clé à mollette
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Plumber’s Putty
Masilla para plomeria
Mastic de plombier
Flashlight
Linterna
Lampe de Poche
Cloth
Paño de limpieza
Chion
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
RT6-4FE
 ™
WARNING / AVERTENCIA / AVERTISSEMENT


0X6- 440R

Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto
deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este
producto. Este producto ha sido diseñado para uso con la tubería empotrada para bañera romana 0X6-440R de Pister™. No trabajará con ningún otro
producto. Para un desempeño óptimo de su bañera romana, se recomienda una presión de agua mínima de 25 PSI (172 kPa).
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut installer
l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain de la façon
d’installer cet appareil. Cet appareil a été conçu pour utiliser avec la plomberie brute Pister série 0X6-440R baignoire romaine. Il ne fonctionnera pas avec
un autre appareil. Pour obtenir la performance optimale de votre baignoire romaine, une pression d’eau minimale de 25 PSI (172 kPa) est recommandée.
Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Parts in the Box 
Locate the water supply inlets & shut of the water supply valves. These are usually found near the water meter. If you
are replacing an existing unit, remove the old unit & clean mounting surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran generalmente cerca del
medidor de agua. Si reemplaza una unidad existente, retírela y limpie completamente la supericie de montaje.
Cherchez les entrées d’alimentation d’eau et fermez les robinets d’arrêt. Ils sont normalement trouvés près du compteur d’eau.
Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
¡

A (2X) B (2X) C (2X) D E F G H J K LM
EO7752A
SAMPLE COPY

2
2
2B2A
Hot
Caliente
Chaud

Fría
Froid
Hot
Caliente
Chaud

Fría
Froid
Prepare Rough-In & Set Up Stem Rotation


Spout Outlet Dimensions


Thin Surface Installation (1 3⁄8" Max)
35 mm)
Installation sur une surface mince (35 mm)
Stem Rotation Set Up
Determinacion de la rotacion de las espigas
Rotation de la tige

rotation you want to have for your handles.
El tope de la espiga puede ser insertado en la espiga en dos posiciones,
dependiendo de la rotación que se quiera tener en los puños.
L’Arrêt De La Tige peut être introduit dans la tige de deux façons, selon la rotation
que l’on veut obtenir pour les leviers.
3⁄8

Si el grosor de la plataforma excede 1 3/8 pulg. (35 mm), se debe utilizar un
juego de extensión del vástago 974375 de Pister™.
Si l’épaisseur du plateau de montage dépasse 1 3/8 po. (35 mm), il est
nécessaire d’utiliser un kit de prolongement de tiges Pister™ 974375.
Thick Surface Installation (1 3⁄8" – 2 3⁄4" Max)
41 mm – 70 mm)
Installation sur une surface épaisse (41 mm – 70 mm)
1 3/8”
(35 mm) Max.
1 3/8” - 2 3/4”
(35 - 70 mm)

Tope del vástago
Arrêt de la tige

Vástago
Tige

Tope del vástago
Arrêt de la tige

Vástago
Tige
⁄"
(138 mm)
8 3/4"
(222 mm)
Option 1 • Opción 1 • Option 1
Option 2 • Opción 2 • Option 2

3
3
3A 3B
Adjustable Wrench
Llave ajustable
Clé réglable
Plumber’s Putty
Masilla para plomeria
Mastic de plombier
Hex Wrench
Llave hexagonal
Clé hexagonale
Install Handle & Diverter


Handle Installation


Diverter Installation




Aplique masilla de plomería en la ranura a lo largo
del borde exterior de la placa inferior (B).
Appliquer le mastic de plombier dans la rainure
prévue à cet efet sur la plaque inférieure (B).
Hex Wrench
Llave hexagonal
Clé hexagonale
A (2X) B (2X) C (2X) FG
G
F
A
A
B
C
C
B

4
4
Hex Wrench
Llave hexagonal
Clé hexagonale
Plumber’s Putty
Masilla para plomeria
Mastic de plombier
Hex Wrench
Llave hexagonal
Clé hexagonale
Install Spout



Aplique masilla de plomería en la ranura a lo largo del borde exterior de la placa inferior (E).
Appliquer le mastic de plombier dans la rainure au long du bord extérieur de la plaque (E).
Hex Wrench
Llave hexagonal
Clé hexagonale
D E H
D
E
H

5
5
5B
5A
5B
Plumber’s Putty
Masilla para plomeria
Mastic de plombier
Hex Wrench
Llave hexagonal
Clé hexagonale
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
5C
Install Hose Guide




instructions.
Aplique cinta para plomería de PTFE o sello para roscas
en todos los adaptadores roscados de acuerdo con las
instrucciones del fabricante.
Appliquez du ruban de plomberie PTFE ou
du mastic à tous les raccords iletés, selon les
recommandations du fabricant.



K
J
L1
L1
L2
L2
J
K
Hex Wrench
Llave hexagonal
Clé hexagonale
L

6
6
7
6A
7A 7B
6B
Turn On Water & Conirm Proper Installation


Flush the Faucet



Revise si hay fugas encima y debajo de la tina.
Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous de la
baignoire.
¡
Hot
Caliente
Chaud

Abierta
Ouverte

Fría
Froid

Abierta
Ouverte
 Funciones del grifo 
Allow full hot & full cold water to run for at least 15 seconds
each.
Deje correr el agua caliente y fría durante al menos 15 segundos cada
una.
Laissez couler de l’eau chaude et de l’eau froide pendant au moins
15 secondes chacune.
Permettez l'eau chaude ainsi que l'eau froide de couler pendant au
moins 15 secondes.
Allow hot & cold water to run for at least 15 seconds each.
Deje correr el agua caliente y fría durante al menos 15 segundos
cada una.
Laissez couler de l’eau chaude et de l’eau froide pendant au
moins 15 secondes chacune.
Flush Spout


Flush Hose

Rinçage du tuyau
15
sec
15
sec
        
Spray Hose.
Levante la perilla asía arriba permitiendo que luya el
agua desde la manguera del rociador.
Soulevez le bouton vers le haut de permettre à
l'eau de découler du tuyau de jet.

7
8Install Hand Shower


No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil nécessaire pour cette étape
M
M

Copyright © 2011, Price Pister Inc.
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
