Pfister Pfirst 8P8-030 Series User manual

Flashlight
Linterna
Lampe-torche
Cloth
Paño de limpieza
Chion
482070200
November 9, 2022
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be
installed in accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
This product has been designed for use with the Pister™ 0X8 Series Pressure Balancing Valve. It will not work with any other product valve.
Please review the 0X8 valve installation instructions before installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad.
El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro
sobre cómo instalar este producto. Este producto ha sido diseñado para usar con la válvula de equilibrio de presión de la Serie 0X8 de Pister™. No
funcionará con cualquier otra válvula. Revise las instrucciones de instalación de la válvula 0X8 antes de instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut
installer l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain
de la façon d’installer cet appareil. Cet appareil a été conçu pour être utilisé avec la valve d’équilibrage de pression Pister™ OX8. Il ne fonctionnera
pas avec la valve d’un autre appareil. Veuillez lire les instructions d’installation de la valve OX8 avant d’installer ce produit.
WARNING / ADVERTENCIA / AVERTISSEMENT
Copyright © 2022, Pister™ Inc.
D
BA AA
G
H
JF
1325642
Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especiicaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spéciications du produit
et questions « pratico-pratiques » :
18003407608
pisterfaucets.ca
pisterfaucets.com/videos
CE
Quick Installation Guide
Guía de Instalación Rápida
Guide d’Installation Rapide
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles

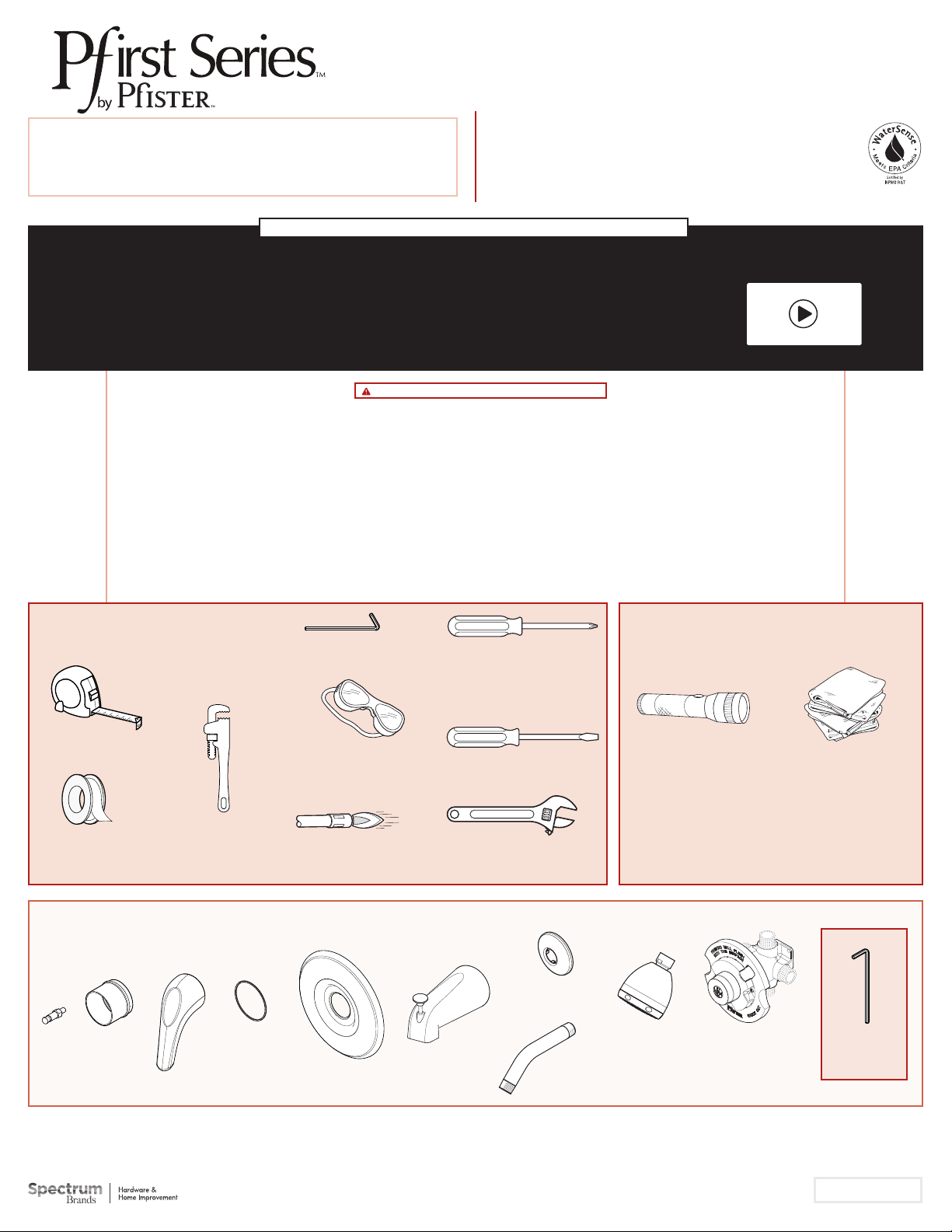

Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrench
Llave ajustable
Clé à mollette
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Tape Measure
Cinta métrica
Un mètre à ruban
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Screwdriver
Destornillador
Tournevis
Pipe Wrench
Llave de tubo
Clé à Tube
Additional tools maybe required depending on install type (e.g.
copper, iron, PEX, etc)
Herramientas adicionales podrían ser necesarias dependiendo
de tipo de instalación (por ejemplo, cobre, hierro, PEX, etc)
D'autres outils peuvent être nécessaires selon le type
d'installation (par exemple, le cuivre, le fer, le PEX, etc)
Propane Torch
Antorcha de Propano
Torche de Propane
Parts in the Box • Piezas en la caja • Pièces dans la boîte
Tub & Shower Trim
Borde para bañera y ducha
Garniture de baignoire et douche
8P8030x
Hex Wrench
Llave hexagonal
Clé hexagonale
5/32”
Hex Wrench
Llave hexagonal
Clé hexagonale

2
Locate water supply inlets and shut of water supply valves. These are
usually found near the water meter.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de
agua. Estos generalmente se encuentran cerca del medidor de agua.
Localiser les entrées d'alimentation en eau et ferme la vanne d'alimentation en eau.
Elles se trouvent généralement près du compteur d'eau..
Turn O Water Supply
Cierre el suministro de agua
Couper l’alimentation en eau
Valve Placement
Colocación de la Válvula
Placement de Valve
Securing Valve Body
Sujeción del Cuerpo de la Válvula
Fixation du Corps de Mitigeur
1
2
3
2 ⅓"-3 ⁄"
SHOWER
For Thin Wall Installation/ Fiberglass Enclosures GO TO
STEP 13
Para Instalación en Pared Delgada/ Cajas de Fibra de Vidrio
VAYA AL PASO 13
Pour L'installation à Paroi Mince/Boîtiers de Fibre de Verre
PASSEZ À L'ÉTAPE 13
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
AA
AA1
AA2
x2
Not Included
No Incluido
Pas Inclus
1 1⁄4" (32 mm) Dia.
1 1⁄4" (32 mm) Dia.
8" (203 mm) Min.
4 3⁄4" (121 mm) Dia.
4" (102 mm) Dia. for Thin Wall
Installation • para instalaciones
en paredes delgadas • pour
pose sur cloison mince
30" (76 cm)
Tub & Shower
Tina y ducha
Bain et douche
48" (122 cm)
Tub & Shower
Tina y ducha
Bain et douche
48" (122 cm)
Shower Only
Ducha solamente
Douche seule
30" (76 cm)
Shower Only
Ducha solamente
Douche seule

3
AA
Supply Connections
Conexiones de Suministro de Agua
Raccordements des Arrivées D’Eau
4
OPTION 2: Iron Pipe
OPCIÓN 2: Cañería de Hierro
OPTION 2 : Tuyaux d’arrivée en Fer
A
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Adjustable Wrench
Llave ajustable
Clé à mollette
x2
Pipe Wrench
Llave de tubo
Clé à Tube
Cold
Fría
Froid
Hot
Caliente
Chaud
OPTION 1: Copper Pipe
OPCIÓN 1: Cañería de Cobre
OPTION 1 : Tuyaux d’arrivée en Cuivre
A
AA2
AA3
AA1
Cold
Fría
Froid
Hot
Caliente
Chaud
Propane Torch
Antorcha de Propano
Torche de Propane
Tools needed will vary • herramientas necesarias variarán • outils nécessaires varieront
Not included
No están incluidos
Ne sont pas inclus
Remove Cartridge Prior to Soldering Operation
Retire el cartucho antes de la Operación de Soldadura
Retirer la Cartouche avant L'Opération de Soudage
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Copper Pipes Only
Sólo Tubo de cobre
Seul le tuyau de cuivre
Iron Pipes Only
Sólo Tubo de hierro
Seul le tuyau de fer
x6

4
Option 1: Tub & Shower Outlet Connections
Opción 1: Conexiones de Salida de la Bañera y la Ducha
Option 1: Raccordements aux Sorties Bain et Douche
5
AA1
Tools needed will vary • herramientas necesarias variarán • outils nécessaires varieront
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips AA
48"
8" Min
x4

5
Tools needed will vary • herramientas necesarias variarán • outils nécessaires varieront
Option 2: Shower Only Outlet Connections
Opción 2: Conexiones de Salida para Ducha Únicamente
Option 2: Raccordement á une Sortie Douche Uniquement
6
30" Min
AA1
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips AA
x2
Order Spare 972827
if needed
Si es necesario, ordene
repuesto 972827
Si nécessaire, commandez
le remplacement de
972827

6
ON
ABIERTO
OUVRIR
8A 8B
8C
8D
Turn On Water Supply
Abra el suministro de agua
Ouvrez l’alimentation en eau
Ensure Notch Points Down
Asegúrese Puntos Notch abajo
Assurer Points Cran en-dessous
Turn Stem Counterclockwise to full position and check for leaks.
Rotate Stem Clockwise to turn of.
Pressure testing should not exceed 250PSI. Diferential Pressure of
hot and cold inlets should not eceed 100 PSI.
Gire espiga a la izquierda a la posición máxima y compruebe que no haya
fugas. Gire vástago a la derecha para apagarlo.
Las pruebas de presión no debe exceder de 250 PSI. Presión diferencial de
entradas de agua caliente y fría no debe eceed 100 PSI.
Placer l'axe gauche à la position maximale et vériier les fuites. Tournez vers la
droite pour endiguer éteindre.
Test de pression ne doit pas dépasser 250 PSI. Entrée pression diférentielle
de l'eau chaude et froide ne devrait pas eceed 100 PSI.
Cartridge Reassembly
Rearmado del Cartucho
Remontage de la Cartouche
8Pressure Testing Valves
Prueba de Presión de la Válvula
Essai Sous Pression du Mitigeur
7
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Tub/ Shower plugs
not included
Tapones de bañera /
ducha no incluidos
Bouchons baignoire
/ douche non inclus
Adjustable Wrench
Llave ajustable
Clé à mollette
AA1
AA2
AA3
x4
Remove slowly
Retire lentamente
Retirer lentement
x2
Ensure Valve is Of
Asegúrese de válvula está Apagado
S'assurer que le robinet est Désactivé
AA
AA

7
Allow hot & cold water to run for at least 15 seconds each.
Deje correr el agua caliente y fría durante al menos 15 segundos
cada una.
Laissez couler l’eau chaude et l’eau froide pendant au moins
15 secondes.
15
sec
Flushing
Enjuague
Rinçage
9
OPTION 1: For Tub & Shower Combinations
OPCIÓN 1: Para Bañera y Ducha Combinaciones
OPTION 1: Pour Bain et Douche Combinaisons
OPTION 2: For Shower Only Installation
OPCIÓN 2: Sólamente Para instalación de Ducha
OPTION 2: Seulement Pour l'installation de Douche

8
Temperature Adjustment Dial
Dial de ajuste de temperatura • Cadran de réglage de la température
Temperature Adjustment  Ajuste de la Temperatura  Réglage de la Température
Setting A • Ajuste A • Réglage A Setting C • Ajuste C • Réglage C
Setting B (default)
Ajuste B (defabrica)
Réglage B (défaut)
H
OFF
C
H
OFF C
H
OFF
C
Full Handle Travel
Viaje completo de la manija
Voyage pleine poignée
Limited Handle Travel
Recorrido de mango limitado
Voyage de poignée limité
Temperature Adjustment
Ajuste de la Temperatura
Réglage de la Température
10
This safety feature assists in reducing the risk of hot water scalding by restricting handle rotation. Remove and rotate the temperature
limit stop clockwise to limit handle rotation or rotate it counter-clock wise to increase handle rotation. PLEASE NOTE: The water
heater in your residence controls the actual temperature of hot water. This mechanism only restricts the amount of hot water mixed
with cold water inside of the valve. For your further safety, please conirm your water heater is set at safe heating levels.
Esta característica de seguridad ayuda a reducir el riesgo de quemaduras por agua caliente al restringir la rotación del mango.
Retire y gire el tope de límite de temperatura en el sentido de las agujas del reloj para limitar la rotación de la manija o gírelo en
sentido antihorario para aumentar la rotación de la manija. TENGA EN CUENTA: El calentador de agua en su residencia controla la
temperatura real del agua caliente. Este mecanismo solo restringe la cantidad de agua caliente mezclada con agua fría dentro de la
válvula. Para su mayor seguridad, conirme que su calentador de agua esté conigurado a niveles de calefacción seguros.
Cette fonction de sécurité aide à réduire le risque de brûlure à l'eau chaude en limitant la rotation de la poignée. Retirez et tournez
la butée de limite de température dans le sens des aiguilles d'une montre pour limiter la rotation de la poignée ou tournez-la dans le
sens inverse pour augmenter la rotation de la poignée. VEUILLEZ NOTER: Le chaue-eau de votre résidence contrôle la température
réelle de l'eau chaude. Ce mécanisme limite uniquement la quantité d'eau chaude mélangée à de l'eau froide à l'intérieur de la vanne.
Pour plus de sécurité, veuillez conirmer que votre chaue-eau est réglé à des niveaux de chauage sûrs.
Option 1
Opción 1
Option 1
Option 2
Opción 2
Option 2

9
Plasterguard Reassembly
Montaje del protector de Yeso
Remontage de la Garde de Plâtre
FInished Wall Preparation
Preparación de la Pared Acabada
Prèparation du Mur Fini
11
12
1 ¼" Dia.
1 ¼" Dia.
4 ¾4 ⅞ " Dia.
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
x2
AA2
A
+
-⅛"
+
-⅛"
AA

10
Non-Standard Installations : Thin Wall Installation (less than 1/4")
Instalaciones no Estándar : Instalación en Pared Delgada (menos de 6.35mm)
Installations non Standard : Pose Sur Cloison Mince (moins de 6.35mm)
13
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Screwdriver
Destornillador
Tournevis
4" Dia.
1/4" min. to 3/8" max.
For installation to other wall types, do
not use Support Plate
Para la instalación de otros tipos de muros,
no utilice la Placa de Soporte.
Pour l'installation d'autres types de murs, ne
pas utiliser plaque de support.
SHWR
TUB
x2
+
-⅛"
AA
Trash
Basura
Déchets

11
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
C
Place vertical in o position.
Coloque vertical en posición
de apagado.
Placez vertical en position
d’arrêt.
14A
14 Install Flange - Instale la brida - Installez la bride
15 Install Handle - Instale el mango - Installez le gérer
B
D
E
Groove on bottom.
Estría en la base.
Rainure vers le bas.
15A
A
D
B
A
E
C
Extension Kit 910563 oers an
additional 7/8” if valves are roughed
in too deep.
Kit de Extensión de 910563 ofrece
un adicional de 7/8” si la válvula se
desbastada demasiado dentro al pared.
910563 kit d’extension fournit un
supplément de 7/8 “si la vanne est
coupée trop loin dans le mur.
Hex Wrench
Llave hexagonal
Clé hexagonale

12
16A
16B
16
3 1⁄4" – 3 3⁄8" (82.5 mm – 85.7mm)
5/32” Hex
Connect Shower Arm & Spout
Conecte el brazo de la ducha y el surtidor
Branchez le bras de douche & le bec
GH F
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
G
H
F
Hex Wrench
Llave hexagonal
Clé hexagonale
Not Included
No Incluido
Non Inclus

13
17 Turn On Water & Flush
Active el suministro de agua y enjuague
Ouvrez l’eau et vidangez
17B 17C
17A
Turn on your water supply & check for any leaks.
Active el suministro de agua y revise si hay fugas.
Rétablissez l’alimentation en eau et vériiez s’il y a des fuites.
Pull up to turn on shower.
Hale hacia arriba para activar
la ducha.
Tirez vers le haut pour mettre
la douche en marche.
Shower Functions • Funciones de la ducha • Fonctions de la douche
Full Hot
Caliente Completo
Chaud Complet
Open
Abierta
Ouverte
Full Cold
Fría Completa
Froid Complet
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al menos
15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de couler
au moins 15 secondes chacun.
15
sec
J
J
Adjustable Wrench
Llave ajustable
Clé réglable
Closed
Cerrado
Fermé

For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
18003407608
pisterfaucets.ca
