Philips 50PF7321D-37B Installation instructions manual

No wall mounting bracket provided. For wall mounting details, refer to page 2 of the user manual.
Montage pour mur non inclus. Pour plus de détails, consultez la page 2 de son manuel d’usager.
Montaje para pared no incluído. Para mas detalles, consulte la página 2 de su manual de usuario.
0&$
!
"
0&$
0&$
0&$
!
"
#
0&$
#
"
"
0&$
0&$
0&$
0&$
#
#
"
"
(
0&$
X
X
0&$
0&$
0&$
X
0&$
0&$
0&$
0&$
X X
X
X
X
X
0&$
X
X
X
X
X
X
!!
0&$ 0&$
0&$
0&$

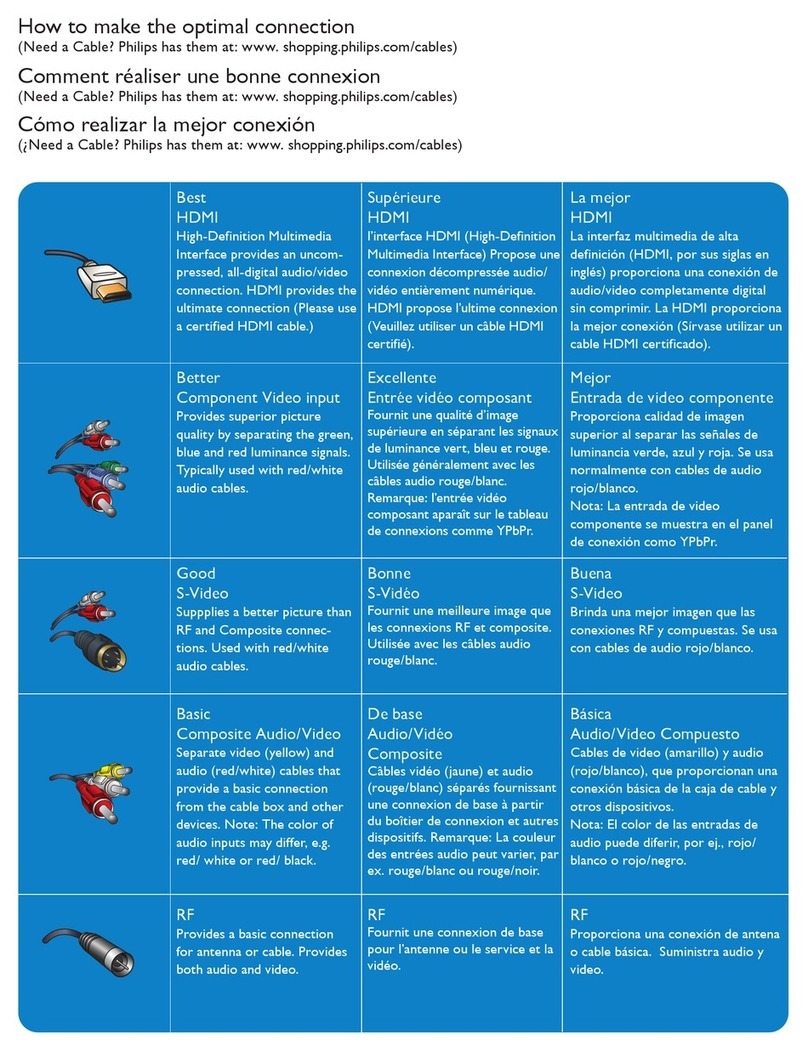

How to make the optimal connection (These cables are not provided with the set.)
Comment réaliser une bonne connexion (Ces câbles ne sont pas fournis avec votre téléviseur.)
Cómo realizar la mejor conexión (Estos cables no se proporcionan con el aparato.)
Supérieure
HDMI
L’interface HDMI (High-Definition
Multimedia Interface) propose une con-
nexion décompressée audio/vidéo en-
tièrement numérique. HDMI propose
l’ultimate connexion (Veuillez utiliser un
câble HDMI certifié).
HDMI vers DVI-I
Câble de convertisseur
Les dispositifs dotés seulement d’une
connexion DVI peuvent être raccordés
à l’aide d’un câble de convertisseur
DVI vers HDMI. Vous devez raccorder
les connecteurs audio droit (rouge)
et gauche (blanc) AVI du téléviseur
aux connecteurs de sortie audio du
dispositif.
Excellente
Entrée vidéo composant
Fournit une qualité dimage supérieure
en séparant les signaux de luminance
vert, bleu et rouge. Utilisée générale-
ment avec les câbles audio rouge/blanc.
Remarque: l’entrée vidéo composant
aparaît sur le tableau de connexions
comme YPbPr.
Bonne
S-Video
Fournit une meilleure image que les
connexions RF et composite. Utilisée
avec les câbles audio rouge/blanc.
De base
Audio/Vidéo
Composite
Câbles vidéo (jaune) et audio (rouge/
blanc) séparés fournissant une con-
nexion de base à partir du boîtier de
connexion et autres dispositifs.
Remarque: La couleur des entrées
audio peut varier, par ex. rouge/blanc
ou rouge/noir.
Bonne
Câble RF (Antenne/Câble Numérique)
De base
Câble RF (Antenne/Câble Numérique)
Fournit une conexion de base pour
l’antenne ou le service et la vidéo.
Best
HDMI
High-Definition Multimedia Inter-
face provides an uncompressed,
all-digital audio/video connection.
(Please use a certified HDMI cable).
HDMI to DVI-I
Convertor cable
Devices with only a DVI connec-
tion can be connected with a DVI
to HDMI convertor cable. You
must connect the Right (Red) and
Left (White) audio connectors of
AVI of the TV to the audio output
connectors of the device.
Better
Component Video
input
Provides superior picture quality by
separating the green, blue and red
luminance signals. Typically used
with red/white audio cables.
Good
S-Video
Supplies a better picture than RF
and Composite connections. Used
with red/white audio cables.
Basic
Composite Audio/Vid-
eo
Separate video (yellow) and audio
(red/white) cables that provide a
basic connection from the cable
box and other devices.
Note: The color of audio inputs
may differ, e.g. red/white or red/
black.
Good
RF cable (Digital Antenna/cable)
Basic
RF cable (Analog Antenna/cable)
Provides a connection for both
audio and video. (Reception vary by
location.
La mejor
HDMI
La interfaz multimedia de alta definición
(HDMI, por sus siglas en inglés) pro-
porciona una conexión de audio/video
completamente digital sin comprimir.
La HDMI proporciona la mejor con-
exión (Sírvase utilizar un cable HDMI
certificado).
De HDMI a DVI-I
Cable convertidor
Los dispositivos que sólo cuenten con
una conexión DVI se pueden conectar
con un cable convertidor de DVI a
HDMI. Debe conectar los conectores
de audio derecho (rojo) e izquierdo
(blanco) de AVI del TV a los conectores
de salida de audio del dispositivo.
Mejor
Entrada de video
componente
Proporciona calidad de imagen superior
al separar las señales de luminancia
verde, azul y roja. Se usa normalmente
con cables de audio rojo/blanco.
Nota: La entrada de video componente
se muestra en el panel de conexión
como YPbPr.
Buena
S-Video
Brinda una mejor imagen que las con-
exiones RF y compuestas. Se usa con
cables de audio rojo/blanco.
Básica
Audio/Video
Compuesto
Cables de video (amarillo) y audio
(rojo/blanco), que proporcionan una
conexión básica de la caja de cable y
otros dispositivos.
Nota: El color de las entradas de audio
puede diferir, por ej., rojo/blanco o
rojo/negro.
Buena
Cable RF
(Antena/Cable Digital)
Básica
Cable RF (Antena/Cable Análogo)
Proporciona una conexión de antena o
cable básica.
HDMI
DVI
Audio

1a AE: Set-Top Box to TV
FR: Boîtier de décodage
vers téléviseur
ES: De la caja superior
o caja de cable al TV
HDMI
RF
Details refer to page 20.
/Détails, consultez le page 20.
/Para detalles, consulte la pag. 20.
OR/OU/O
1b AE: Set-Top Box to TV
FR:Boîtier de décodage
vers téléviseur
ES:De la caja superior
o caja de cable al TV
Details refer to page 21.
/Détails, consultez le page 21.
/Para detalles, consulte la pag. 21.
Component Video Input
/Entrée vidéo composant
/Entrada de video
componente
()
AUDIO OUT
(DIGITAL)
CABLE / ANTENNA

2a
AE: Progressive Scan DVD
Player/Recorder to TV
FR: Lecteur DVD/Enregistreur
DVD vers le téléviseur
ES: Del reproductor o grabador
de DVD al TV
Details refer to page 21.
/Détails, consultez le page 21.
/Para detalles, consulte la pag. 21.
HDMI
2b
AE: Progressive Scan DVD
Player/Recorder to TV
FR: Lecteur DVD ou Enregistreur
vers le téléviseur
ES: DVD vers le téléviseur Del
reproductor o grabador de
DVD al TV
Component Video Input
/Entrée vidéo composant
/Entrada de video
componente
Details refer to page 21.
/Détails, consultez le page 21.
/Para detalles, consulte la pag. 21.
()
AUDIO OUT
(DIGITAL)
CABLE / ANTENNA
Add for DVD Recording
S-VIDEO
OUT OUT OUT
L
R
AUDIO
VIDEO
COMP VIDEO
Y
Pb
Pr
C
AV Button
Bouton AV
Botón AV
Remote Control
Télécommande
Control remoto
()
AUDIO OUT
(DIGITAL)
CABLE / ANTENNA
A
Back of DVD Player/Recorder
Arrière du lecteur/enregistreur DVD
Parte posterior del reproductor/grabador
de DVD
B
Add for DVD Recording

AE: Video Camera /Games
Console to TV
FR: Caméra vidéo/Console
de jeux vers téléviseur
ES: De la cámara de video/
Consola de juegos al TV
Details refer to page 22.
/Détails, consultez le page 22.
/Para detalles, consulte la pag. 22.
Composite Audio-video
/Audio-Vidéo composite
/Audio-Video compuesto
4
3AE: DVD Player/Recorder/VCR
to TV
FR:Lecteur DVD/Enregistreur
DVD/Magnétoscope vers le
téléviseur
ES:Del reproductor/grabador de
DVD/VCR al TV
Details refer to page 22.
/Détails, consultez le page 22.
/Para detalles, consulte la pag. 22.
S-Video
/S-Vidéo
/S-Video
OR/OU/O
Composite Audio-video
/Audio-Vidéo composite
/Audio-Video compuesto
For Installation and USB/headphone details, refer to page 23.
/Détails, consultez le page 23.
/Para detalles, consulte la pag. 23.
Back of DVD/VCR
Arrière du DVD/
Magnétoscope
Parte posterior del
DVD/VCR
C
AV Button
Bouton AV
Botón AV
Remote Control
Télécommande
Control remoto
Back of TV
Arrière du
Téléviseur
Parte posterior
del TV
S-Video Input
Entrée S-Vidéo
Entrada S-Video
()
AUDIO OUT
(DIGITAL)
CABLE / ANTENNA
()
AUDIO OUT
(DIGITAL)
Add for DVD
Recording
C
USB
USB
AUDIO
IN
VIDEO
IN
S-VIDEO
IN
USB
26PF5321D
32PF5321D
32PF7321D
32PF7421D
42PF5421D
42PF7421D
42PF5321D
42PF7321D
50PF7321D
37PF7321D 26PF5351D
