Phonetone PTE-C980D User manual
User s Manual
’
For a Better Signal Booster
English
Français
Español
1-17
18-35
36-52
Catalog
Overview

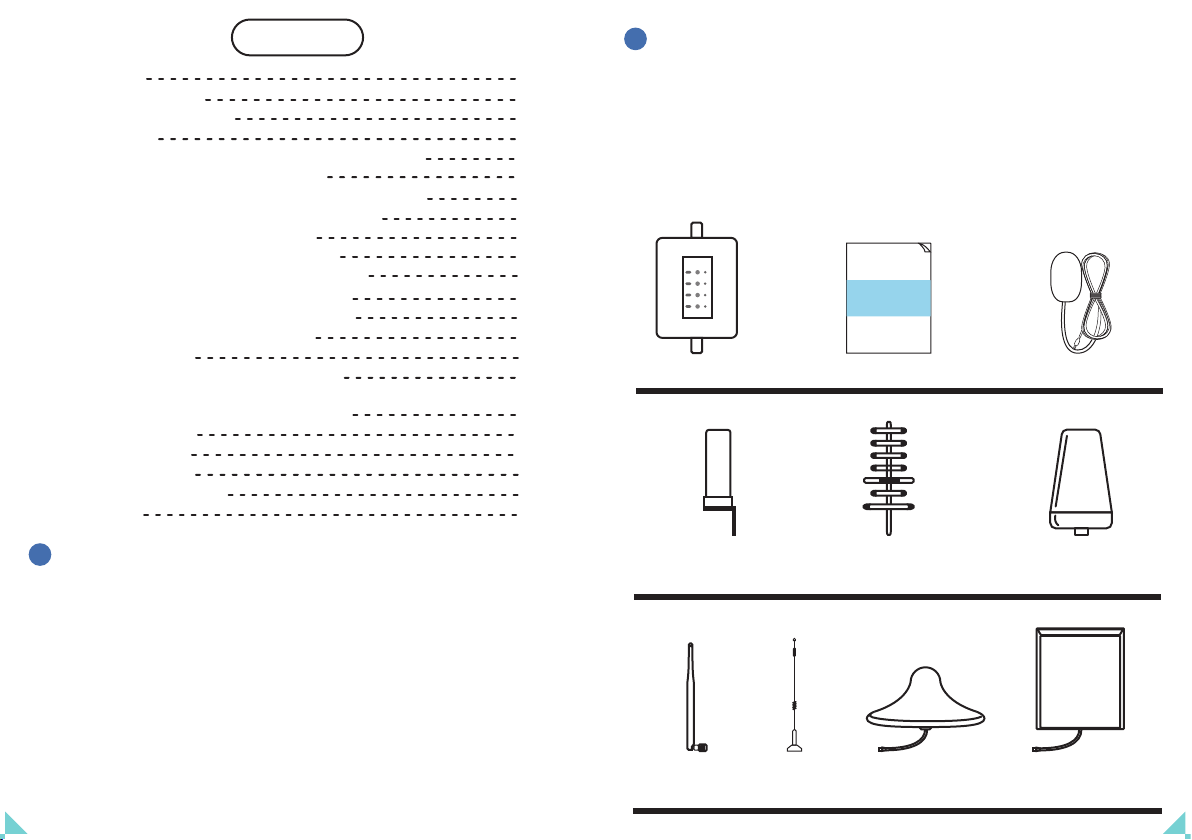

Package Contents
Whip Antenna Desktop Antenna Ceiling Antenna Panel Antenna
Omni Antenna Yagi Antenna Log-period Antenna
Booster User Manual Power Adapter
Outdoor Antenna Options
Indoor Antenna Options
Before Getting Started
Note: The booster can work well only if your cell phone works
on same frequency band as the booster.

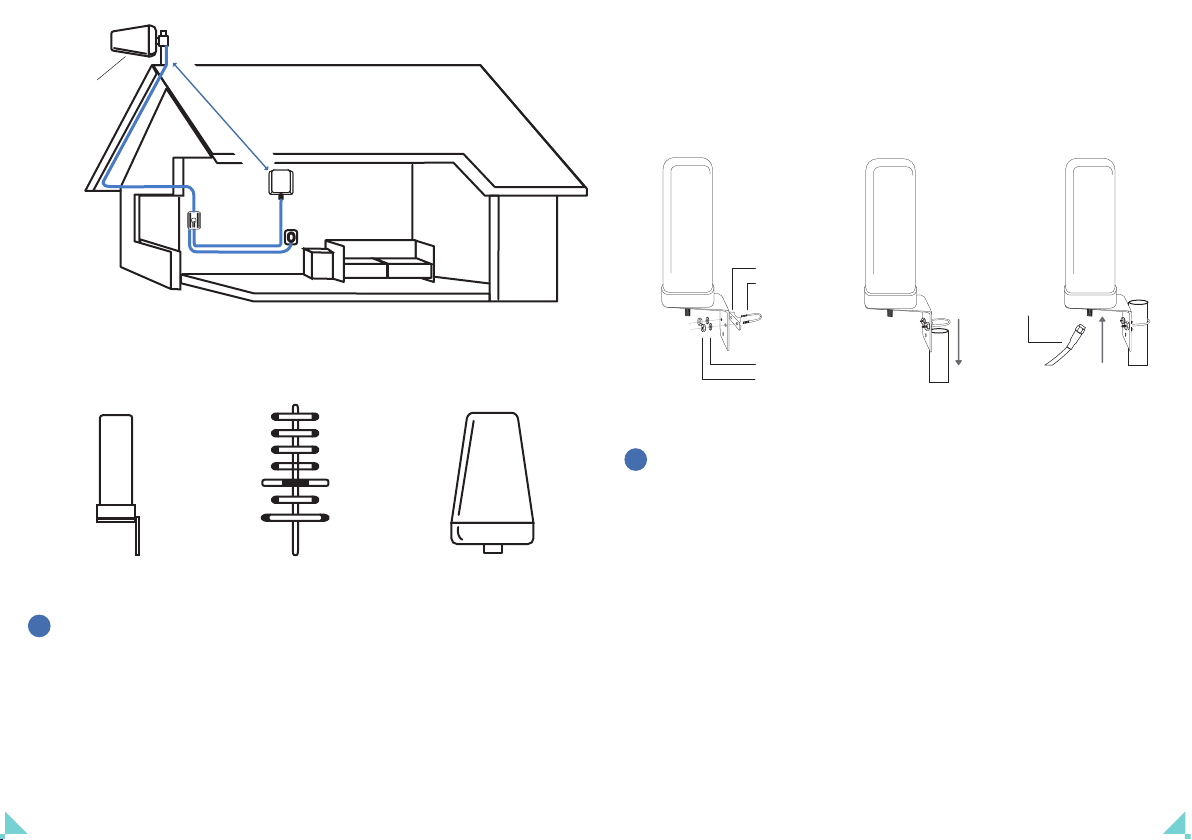

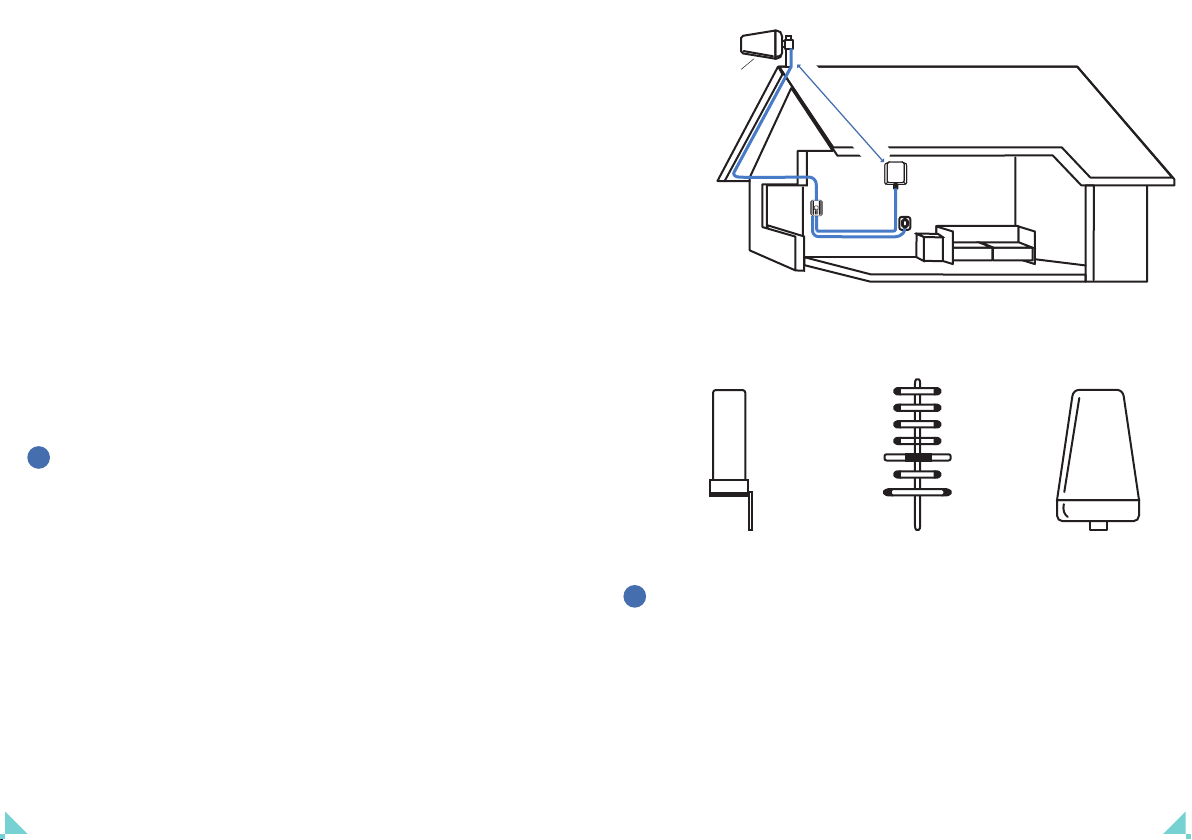

Installation Overview
NOTE: Do not connect the booster to power until the system is
fully installed.
Installation

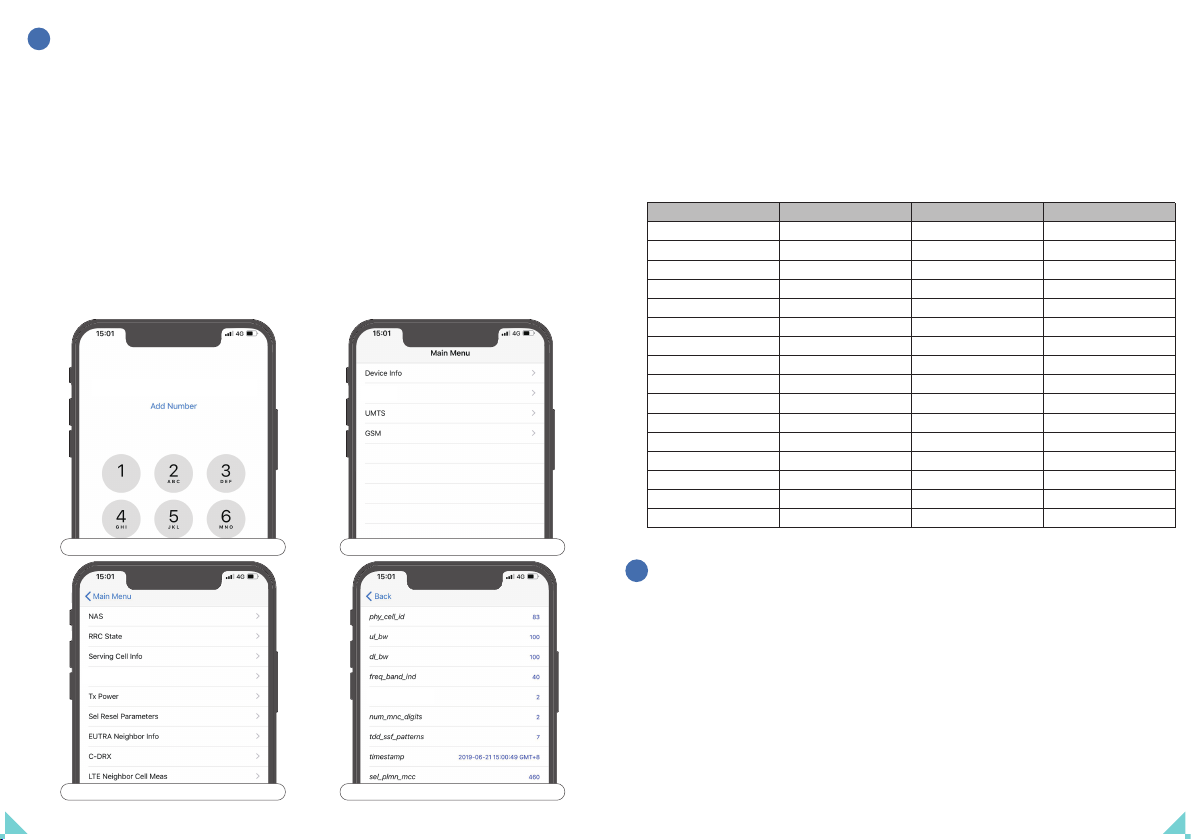

Steps to check frequency band on iPhone
1
*3001#12345#*
2
LT E
3
Serving Cell Info
4
freq_band_ind
Model
PTE-C980D
PTE-B66-65
AN-L65V
AN-L65A
AN-L65AV
AN-C80
AN-A65
AN-P65
AN-CA65
AN-CP65
AN-L45AV
AN-CA45
AN-CP45
AN-B66-70 Plus
AN-L70V Plus
AN-L70A Plus
Band Number
5
66
13
12, 17
12, 13, 17
5
4
2
4, 5
2, 5
12, 13, 17
4, 5
2, 5
66
13
12, 17
Model
AN-L70AV Plus
AN-C70 Plus
AN-A70 Plus
AN-P70 Plus
AN-L45AV Plus
AN-CA70 Plus
AN-CP70 Plus
AN-CA45 Plus
AN-CP45 Plus
AN-CPA70 Plus
AN-CPL70V Plus
AN-CPL70A Plus
AN-CL70AV Plus
AN-CPAL45 PLUS
AN-CPAL70 PLUS
Band Number
12, 13, 17
5
4
2
12, 13, 17
4, 5
2, 5
4, 5
2, 5
2, 4, 5
2, 5, 13
2, 5, 12, 17
5, 12, 13, 17
2, 4, 5, 12, 13, 17
2, 4, 5, 12, 13, 17
Step 2: Mount the Outdoor Antenna
Note50 feet horizontal
25 feet vertical
facing
away from each other.
Note: The booster requires a minimum cellular signal reading
of -119dBm for 4G/LTE signal or -109dBm for 3G/1x signal at
the location of the outdoor antenna. Signal strength of
-105dBm to -91dBm for 4G/LTE signal or -85dBm to -71dBm
for 3G/1x is recommended for best performance.
Warning: Signal stronger than -50dBm may cause the affected
frequency bands to turn off.
Decibels are measured in the negatives, and a score
closer to zero indicates you have a better signal.
Note: Turn off your Wi-Fi before accessing the Field Test
application.
Step 1: Find the Location with the Strongest Signal
Option 1：Mount the Omni-directional Antenna
Option 2：Mount the Directional Antenna
Outdoor Antenna Options:
Note: Ensure that the entire outside antenna is above the roof
line of the building and is at least 12 inches away from any
metal obstructions and other radiating elements.
Installation Steps:
Omni Antenna Yagi Antenna Log-period Antenna
Omni Antenna Install Illustration
Option 1：Mount the Whip Antenna
further separation between the
booster and outdoor antenna will increase booster performance.
Note: vertically
Step 3: Mount Indoor Antenna
Indoor Antenna Options:
1 2 3 4
Option 2：Mount the Desktop Antenna
Note: The location you select should generally be in the center
of where signals are needed, best when used within 4-10 feet of
the cellular device.
Location for Outdoor Antenna
A
B

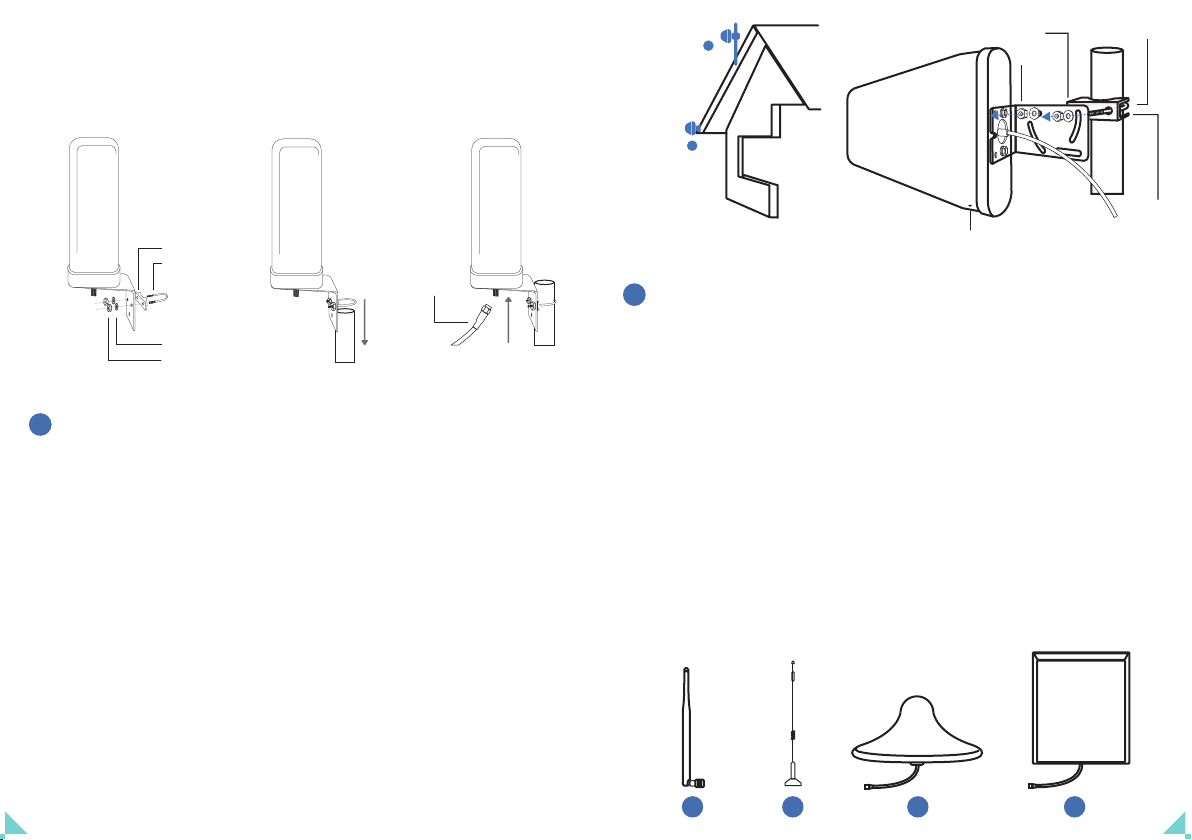

LPDA Antenna Install Illustration
18 Inches

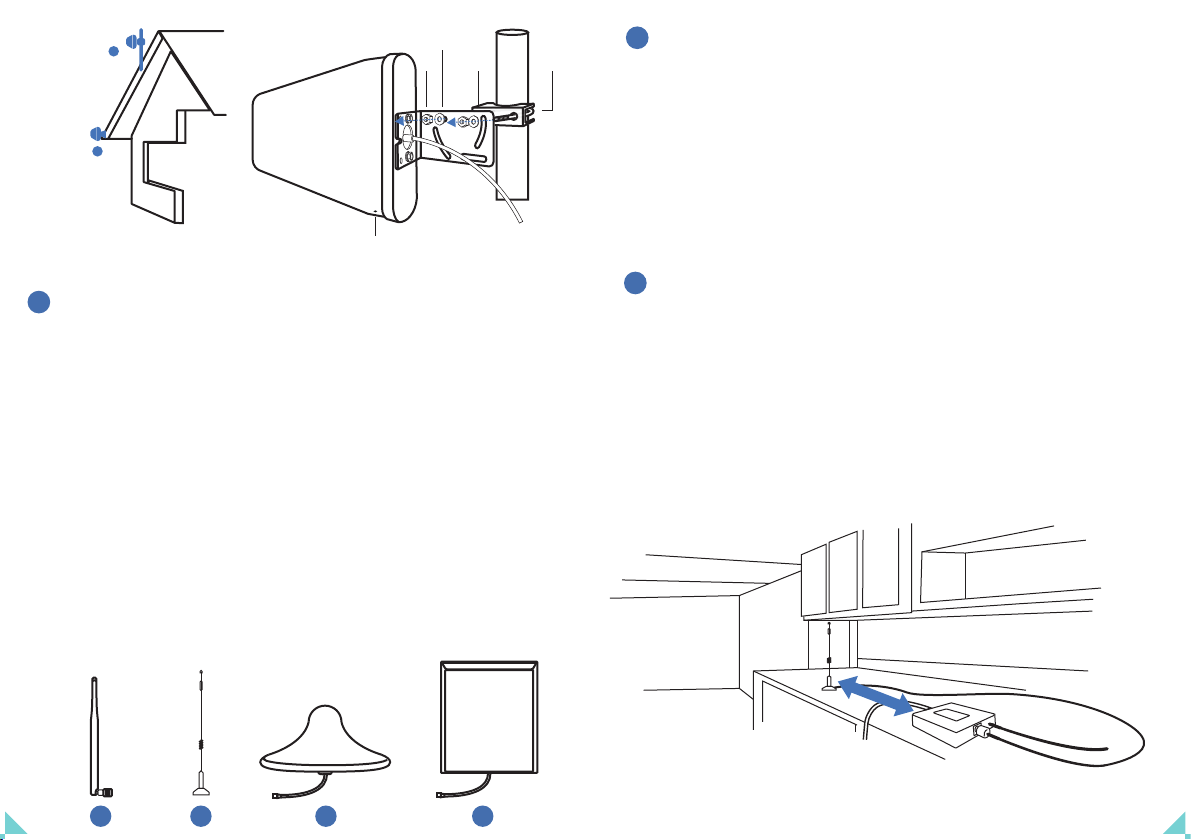

Desktop Antenna Install Illustration
Option 4：Mount the Panel Antenna
Note:
1. The Inside Panel Antenna should be facing the area signal is
needed and away from the outdoor antenna (See “Aiming Panel
Antenna” on Page 12).
2. The installation location is the approximate height of normal
cell phone use.
Installation Steps:
Step 4: Mount the Signal Booster

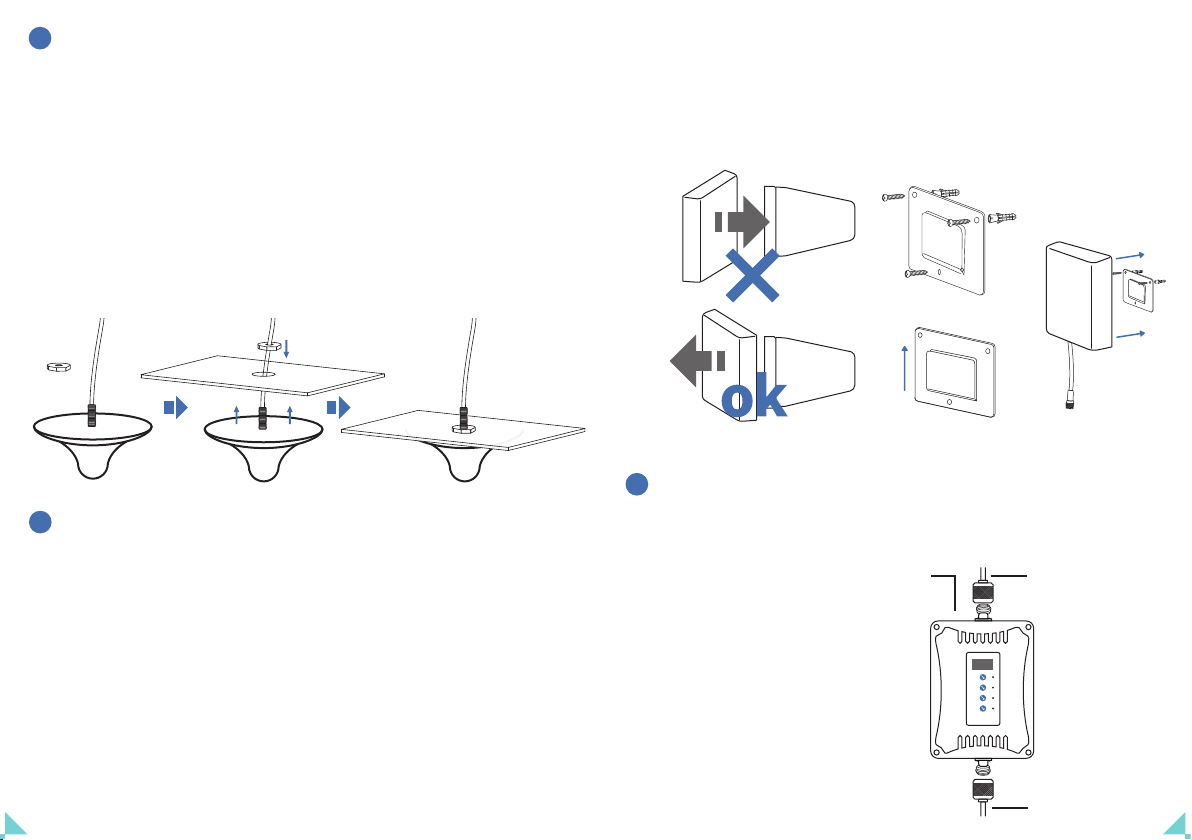

Option 3：Mount the Ceiling Antenna
Installation Steps:
OUTDOOR
INDOOR

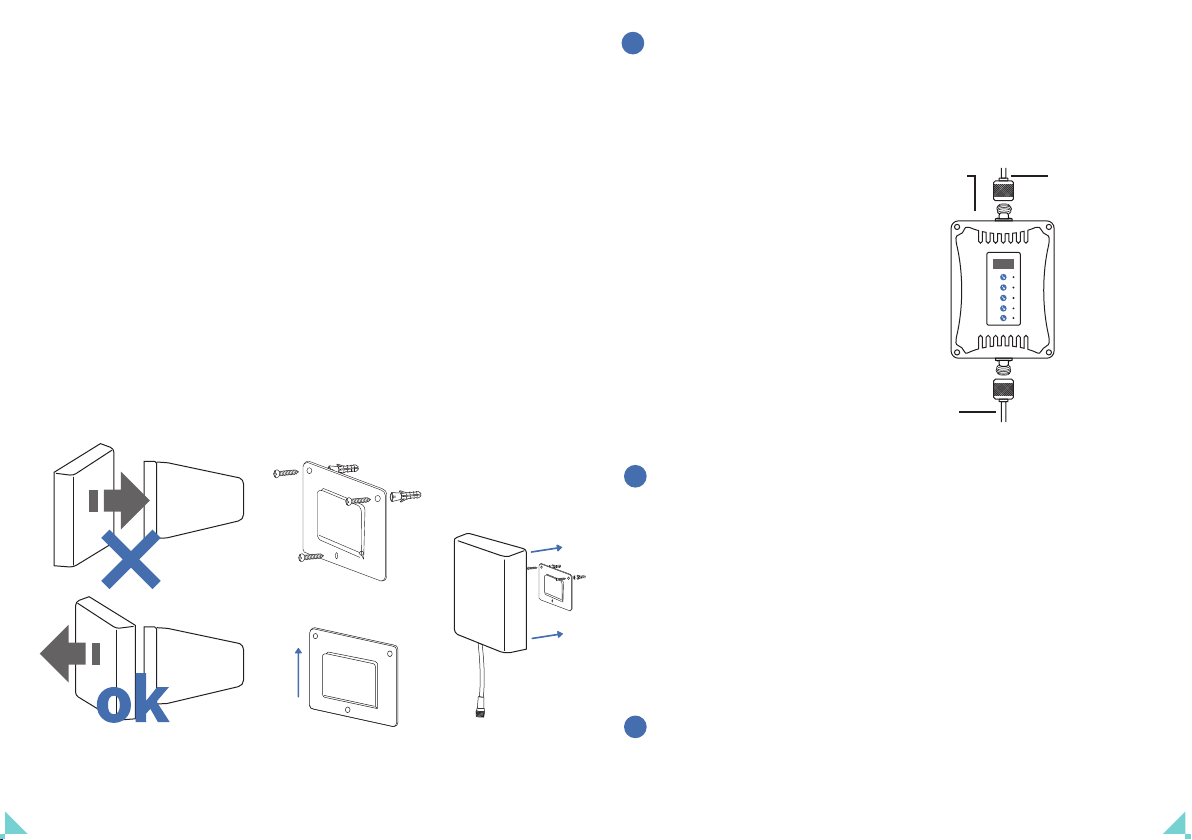

Aiming Panel Antenna Panel Antenna Install Illustration
Ceiling Antenna Install Illustration
Step 5: Power Up
Step 6: Manual Gain Control If Needed
(Specific for only Tri-band or Five-band Boosters)
NOTE:
1.Do NOT connect the power adapter to the Signal Booster until
you have connected both the Inside and Outside Antennas.
2.The booster case may become warm during operation,this is
normal, please don’t worry.
Note: It is best to avoid turning the gain dial below 40 dB as this
could cause affected frequency band to stop amplifying.
Step 7: Measuring Booster Performance
Note: Having an accurate measurement of signal strength in
decibels (dBm) is crucial when measuring the performance
of the booster. Decibels accurately measure the signal
strength you are receiving, bars are not always a reliable
measure of signal.
DID YOU KNOW a signal increase of just 3dB is 2 times the
power and signal amplification?
EXCELLENT
SIGNAL
STRENGTH
GOOD FAIR POOR DEAD ZONE
3G/1x -70dBm -71 to -85dBm -86 to -100dBm -101to -109dBm -110dBm
4G/LTE -90dBm -91 to -105dBm -106 to -110dBm -111 to -119dBm -120dBm
2X
4X
10X
100X
3dB
20dB
6dB
10dB
GAIN IMPROVEMENT
SIGNAL IMPROVEMENT
OUTDOOR
INDOOR
OFF
44 54
65
OFF
44 54
65
OFF
44 54
65
OFF
44 54
65
LTE
CELL
PCS
AWS
Gain(dB)
Band 12,13,17
LED INDICATORS
Band 5
Band 2
Band 4
OFF
44 54
65
Gain adjustment dials
Gain Value
Gain Value Scale
Troubleshooting
Safety Guidelines
FCC Certification：
IC Certification：
CE Certification：
Register Your Booster
Verizon
AT&T
T-Mobile
Sprint
U.S. Cellular
LED INDICATORS
Note: The Signal Booster can be reset by disconnecting and reconnecting the
power supply. Remember to unplug and plug in the booster to restart after you
have done any one of these actions.
Warranty
30-day money-back guarantee, 3-month free replacement,
5-year manufacturer warranty
US: [email protected]om
CA: [email protected]om
Table des Matières
Introduction
Liste d'Emballage
Antenne Fouet Antenne Magnétique Antenne de Plafond Antenne Murale
Antenne
Omnidirectionnelle Antenne Yagi Antenne Logarithmique
Booster de signal Manuel d’emploi Alimentation
Avant de Commencer
Note: Le booster peut bien fonctionner seulement lorsque votre
téléphone portable fonctionne sur la même bande de fréquence
que le booster.
*3001#12345#*
'Serving Cell Info'
'Freq Band Indicator'
Steps to check frequency band on iPhone
1
*3001#12345#*
2
LT E
3
Serving Cell Info
4
freq_band_ind
LTE DiscoverySIGNALS
Note: Le booster peut bien fonctionner seulement lorsque votre
téléphone portable fonctionne sur la même bande de fréquence
que le booster.
*3001#12345#*
'Serving Cell Info'
'Freq Band Indicator'
Aperçu de l'installation
NOTE: Ne pas mise sous tension le booster jusqu'à ce que le sys-
tème soit complètement installé. (si vous voulez déconnecter
l'antenne, veuillez d'abord déconnecter l'alimentation de l'hôte.)
Installation
*3001#12345#*
Serving Cell Measurements
Measured RSRP.
*3001#12345#*
LTEServing Cell Meas
rsrp0
Étape 1: Trouver le Signal le Plus Puissant à l'Extérieur
Model
PTE-C980D
PTE-B66-65
AN-L65V
AN-L65A
AN-L65AV
AN-C80
AN-A65
AN-P65
AN-CA65
AN-CP65
AN-L45AV
AN-CA45
AN-CP45
AN-B66-70 Plus
AN-L70V Plus
AN-L70A Plus
Band Number
5
66
13
12, 17
12, 13, 17
5
4
2
4, 5
2, 5
12, 13, 17
4, 5
2, 5
66
13
12, 17
Model
AN-L70AV Plus
AN-C70 Plus
AN-A70 Plus
AN-P70 Plus
AN-L45AV Plus
AN-CA70 Plus
AN-CP70 Plus
AN-CA45 Plus
AN-CP45 Plus
AN-CPA70 Plus
AN-CPL70V Plus
AN-CPL70A Plus
AN-CL70AV Plus
AN-CPAL45 PLUS
AN-CPAL70 PLUS
Band Number
12, 13, 17
5
4
2
12, 13, 17
4, 5
2, 5
4, 5
2, 5
2, 4, 5
2, 5, 13
2, 5, 12, 17
5, 12, 13, 17
2, 4, 5, 12, 13, 17
2, 4, 5, 12, 13, 17
LTE DiscoverySIGNALS
Les décibels sont
mesurés dans les négatifs et un score proche de zéro indique
que vous avez un meilleur signal.
Note: Déconnectez le Wi-Fi avant d'accéder à l'application de
test sur le terrain.
Option 1：Installation de l'Antenne Omnidirectionnelle
Options d'Antenne Extérieure:
Note: Assurez-vous que toute l’antenne extérieure est au-dessus
de la ligne de toit du bâtiment et à au moins 30 cm de toute
obstruction métallique et de tout autre élément rayonnant.
Antenne
Omnidirectionnelle Antenne Yagi Antenne
Logarithmique
Étape 2: Installation de l'Antenne Extérieure
Note15 mètres horizon-
talement7.5 mètres à la verticale
éloignés l'un de l'autre et
pointant dans la direction opposée
Note: Le booster a nécessite une lecture de signal cellulaire
minimale de -90 dB à l'emplacement de l'antenne extérieure. Un
signal entre -70 dB et -80 dB est recommandé pour de meilleures
performances. La plupart des clients constatent toujours une
amélioration des performances de nos amplificateurs de signal,
même si leur signal extérieur est inférieur à -100 dBm.
Avertissement: Un signal supérieur à -50 dB peut causer la
désactivation des bandes de fréquences affectées.
Option 2：Installation de l'Antenne Directionnelle
Étapes d'Installation:
7.5 mètres au-dessus de l'antenne intérieure
a tour cellulaire de votre opérateur le plus
proche
Illustration D'installation D'antenne Omnidirectionnelle
Étape 3: Installation de l'Antenne Intérieure
Options d'Antenne Intérieure:
1 2 3 4
Emplacement pour l’antenne extérieure
A
B
Schéma D'installation De L'antenne LPDA
Option 1：Installation de l'Antenne Fouet
une séparation supplémentaire
entre le booster et l'antenne extérieure augmentera les perfor-
mances du booster
Noteverticalement
Option 2：Installation de l'Antenne Magnétique
Note: L'emplacement que vous sélectionnez doit généralement
se situer au centre de l'endroit où les signaux sont nécessaires,
en particulier s'il est utilisé dans un rayon de 1-3 mètres de
l'appareil cellulaire.
Option 3：Installation de l'Antenne de Plafond
Étapes d'installation:
45cm
Illustration d'Installation d'Antenne Magnétique
Option 4：Installation de l'Antenne Murale
Illustration D'installation d'Antenne de Plafond
Note:
1. L'antenne murale intérieur doit faire face à la zone où le signal
est nécessaire et éloigné de l'antenne extérieure (Voir “Visant
Antenne Murale” ci-dessous).
2. L'emplacement d'installation est la hauteur approximative de
l'utilisation normale d'un téléphone cellulaire.
Étapes d'installation:
Étape 4: Installation du Booster de Signal
Étapes d'installation:
OUTDOOR
INDOOR
Viser l'Antenne Logarithmique Schéma D'installation
De L'antenne LPDA
Étape 5: Mise Sous Tension
Étape 6: Configurer les Paramètres de
Gain Selon la Demande
NOTE:
1.Ne PAS connecter l’adaptateur secteur au booster tant que
vous n’avez pas branché les antennes intérieure et extérieure.
2.C’est normal le booster devient chaud pendant le fonctionne-
ment, ne vous inquiétez pas.
Note:
1. L'antenne murale intérieur doit faire face à la zone où le signal
est nécessaire et éloigné de l'antenne extérieure (Voir “Visant
Antenne Murale” ci-dessous).
2. L'emplacement d'installation est la hauteur approximative de
l'utilisation normale d'un téléphone cellulaire.
Étapes d'installation:
DID YOU KNOW a signal increase of just 3dB is 2 times the
power and signal amplification?
EXCELLENT
SIGNAL
STRENGTH
GOOD FAIR POOR DEAD ZONE
3G/1x -70dBm -71 to -85dBm -86 to -100dBm -101to -109dBm -110dBm
4G/LTE -90dBm -91 to -105dBm -106 to -110dBm -111 to -119dBm -120dBm
2X
4X
10X
100X
3dB
20dB
6dB
10dB
GAIN IMPROVEMENT
SIGNAL IMPROVEMENT
Note: Il est préférable d’éviter de régler le sélecteur de gain à
inférieur 40 dB car cela pourrait causer l'arrêt de amplification
de la bande de fréquence affectée.
Étape 7: Mesure Des Performances Du Booster
Remarque: Il est essentiel de mesurer avec précision la puissance
du signal en décibels (dBm) lors de la mesure des performances
du booster. Les décibels mesurent avec précision la force du
signal que vous recevez, les barres ne sont pas toujours une
mesure fiable du signal.
OUTDOOR
INDOOR
OFF
44 54
65
OFF
44 54
65
OFF
44 54
65
OFF
44 54
65
LTE
CELL
PCS
AWS
Gain(dB)
Band 12,13,17
LED INDICATORS
Band 5
Band 2
Band 4
OFF
44 54
65
Cadrans de Réglage
du Gain
Échelle de Valeur
de Gain
Valeur de Gain
Indicateurs LED
Dépannage
Instructions de Sécurité
CE Certification:
La qualité et la sécurité de ce booster cellulaire pour la maison
sont prouvés par les certificats internationaux CE et RoHS.
Enregistrer Votre Booster
Garantie
Garantie de remboursement de 30 jours, remplacement gratuit
de 3 mois, garantie du fabricant de 5 ans
Avertissement de Sécurité
Catálogo
Visión de Conjunto
Contenidos de Paquete
Antena de Látigo Antena de Escritorio Antena de Techo Antena de Panel
Antena Omni Antena Yagi Log-Periódica Antena
Amplificador Manual de Usuario Adaptador de Corriente
Opciones de Antena Exterior
Opciones de Antena Interior
Antes de Comenzar
Nota : El amplificador puede funcionar bien solo si su teléfono
celular funciona en la misma frecuencia que el amplificador.
Para iPhone :
* 3001 # 12345 # *
'Serving Cell Info''
'Freq Band Indicator”
Steps to check frequency band on iPhone
1
*3001#12345#*
2
LT E
3
Serving Cell Info
4
freq_band_ind
Para Android:
LTE Discovery"SIGNALS"
Other manuals for PTE-C980D
1
This manual suits for next models
15
Table of contents
Languages:
Other Phonetone Extender manuals
Phonetone
Phonetone AN-CP65 User manual
Phonetone
Phonetone PTE-L60A User manual
Phonetone
Phonetone PTE-NC980D User manual
Phonetone
Phonetone PTE-C70 User manual
Phonetone
Phonetone PTE-CP65 User manual
Phonetone
Phonetone HELLOWAY PTE-P70 User manual
Phonetone
Phonetone PTE-C980D User manual
Phonetone
Phonetone Helloway PTE-A70 User manual
