Pioneer DEH-12E User manual

Owner’s Manual
Mode d’emploi
Manual de instrucciones
CD RECEIVER
AUTORADIO CD
RADIO CD
DEH-12E
English Français Español

Thank you for purchasing this PIONEER
product.
To ensure proper use, please read through this
manual before using this product. It is espe-
cially important that you read and observe
WARNINGs and CAUTIONs in this manual.
Please keep the manual in a safe and accessible
place for future reference.
This device complies with part 15 of the FCC
Rules. Operation is subject to the following
two conditions:
(1) This device may not cause harmful interfer-
ence, and (2) this device must accept any inter-
ference received, including interference that
may cause undesired operation.
Information to User
Alteration or modifications carried out without
appropriate authorization may invalidate the
user’s right to operate the equipment.
For Canadian model
This Class B digital apparatus complies with
Canadian ICES-003.
About this unit
The tuner frequencies on this unit are allo-
cated for use in North America. Use in other
areas may result in poor reception.
WARNING
Handling the cord on this product or cords asso-
ciated with accessories sold with the product will
expose you to chemicals listed on proposition 65
known to the State of California and other govern-
mental entities to cause cancer and birth defect
or other reproductive harm. Wash hands after
handling.
CAUTION:
USE OF CONTROL OR ADJUSTMENT OR
PERFORMANCE OF PROCEDURES
OTHER THAN THOSE SPECIFIED HEREIN
MAY RESULT IN HAZARDOUS RADIATION
EXPOSURE.
CAUTION:
THE USE OF OPTICAL INSTRUMENTS
WITH THIS PRODUCT WILL INCREASE
EYE HAZARD.
CAUTION
!Do not allow this unit to come into contact
with liquids. Electrical shock could result.
Also, damage to this unit, smoke, and over-
heating could result from contact with liquids.
!Always keep the volume low enough to hear
outside sounds.
!Avoid exposure to moisture.
!If the battery is disconnected or discharged,
any preset memory will be erased.
Important (Serial number)
The serial number is located on the bottom of
this unit. For your own security and convenience,
be sure to record this number on the enclosed
warranty card.
Before You Start
En
2
Section
01

After-sales service for
Pioneer products
Please contact the dealer or distributor from
where you purchased this unit for after-sales
service (including warranty conditions) or any
other information. In case the necessary infor-
mation is not available, please contact the
companies listed below:
Please do not ship your unit to the companies
at the addresses listed below for repair without
advance contact.
U.S.A.
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
CANADA
Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION DEPARTMENT
300 Allstate Parkway
Markham, Ontario L3R 0P2
1-877-283-5901
905-479-4411
For warranty information please see the Lim-
ited Warranty sheet included with this unit.
Visit our website
http://www.pioneerelectronics.com
!Learn about product updates (such as firm-
ware updates) for your product.
!Register your product to receive notices
about product updates and to safeguard
purchase details in our files in the event of
loss or theft.
!Access owner's manuals, spare parts infor-
mation, service information, and much
more.
Before You Start
En 3
English
Section
01

Head unit
Button Button
1F(function) 8Detach
2EQ/LOUD 9AUX input jack (3.5
mm stereo jack)
3SRC/OFF aCLOCK
41to 6bPAUSE
5Disc loading slot ca/b/c/d
6h(eject) dBAND/ESC
7A(audio)
Display indication


   
Indicator State
1
Main dis-
play sec-
tion
!Tuner: band and frequency
!Built-in CD player: elapsed
playback time and text infor-
mation
2
Preset
number/
track num-
ber
!The track number or preset
number.
3RPT Repeat play is turned on.
4LOUD Loudness is on.
55(stereo) The selected frequency is being
broadcasted in stereo.
6LOC Local seek tuning is on.
Basic Operations
Important
!Handle gently when removing or attaching
the front panel.
!Avoid subjecting the front panel to excessive
shock.
!Keep the front panel out of direct sunlight and
high temperatures.
!Remove any cables and devices attached to
this unit before detaching the front panel to
avoid damage to the device or vehicle interior.
Removing the front panel to protect your unit from
theft
1Press detach to release the front panel.
2Grab the front panel and remove.
Re-attaching the front panel
1Slide the front panel to the left until it clicks.
Front panel and the head unit are connected on
the left side. Make sure that the front panel has
been properly connected to the head unit.
2Press the right side of the front panel until it is
firmly seated.
If you can’t attach the front panel to the head unit
successfully, try again. However, forcing the front
panel into place may result in damage.
Turning the unit on
1Press SRC/OFF to turn the unit on.
Turning the unit off
1Press SRC/OFF and hold until the unit turns off.
Operating this unit
En
4
Section
02

Selecting a source
1Press SRC/OFF to cycle between:
TUNER (tuner)—CD (built-in CD player)—AUX
(AUX)
Adjusting the volume
1Turn SRC/OFF to adjust volume.
Note
When this unit’s blue/white lead is connected to
the vehicle’s auto-antenna relay control terminal,
the vehicle’s antenna extends when this unit’s
source is turned on. To retract the antenna, turn
the source off.
Menu operations identical
for function settings/audio
adjustments/initial settings
Returning to the ordinary display
Canceling the initial setting menu
1Press BAND/ESC.
You can also cancel initial settings by holding
down SRC/OFF until the unit turns off.
Tuner
Basic Operations
Selecting a band
1Press BAND/ESC until the desired band (F1,F2,
F3 for FM or AM) is displayed.
Manual tuning (step by step)
1Press cor d.
Seeking
1Press and hold cor d, and then release.
You can cancel seek tuning by briefly pressing c
or d.
While pressing and holding cor d, you can skip
stations. Seek tuning starts as soon as you re-
lease cor d.
Storing and recalling stations
You can easily store up to six stations as pre-
sets.
%When you find a station that you want
to store in memory, press one of the preset
tuning buttons (1 to 6) and hold until the
preset number stops flashing.
Stored radio station frequency can be recalled
by pressing the preset tuning button.
#Press aor bto recall radio station frequen-
cies.
Function settings
%Press F (function) to select the function.
After selecting, perform the following proce-
dures to set the function.
LOCAL (local seek tuning)
Local seek tuning lets you tune in only those radio sta-
tions with sufficiently strong signals for good recep-
tion.
1Press aor bto turn local seek tuning on or off.
2Press cor dto set the sensitivity.
FM: LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4
AM: LOCAL 1—LOCAL 2
Larger setting number is higher level. The highest
level setting allows reception of only the strongest
stations, while lower settings let you receive pro-
gressively weaker stations.
BSM (best stations memory)
BSM (best stations memory) automatically stores the
six strongest stations in the order of their signal
strength.
Storing broadcast frequencies with BSM may replace
broadcast frequencies you have saved using 1to 6.
1Press ato turn BSM on.
The six strongest broadcast frequencies are
stored in the order of their signal strength.
To cancel the storage process, press b.
Operating this unit
En 5
English
Section
02

CD
Basic Operations
Playing a CD
1Insert the disc, label side up, into the disc loading
slot.
1If a disc has already been inserted, press SRC/
OFF to select the built-in CD player.
Ejecting a CD
1Press h.
Selecting a track
1Press cor d.
Fast forwarding or reversing
1Press and hold cor d.
Function settings
%Press F (function) to select the function.
After selecting, perform the following proce-
dures to set the function.
RPT (repeat play)
1Press cor dto select the repeat range.
DSC –Repeat all tracks
TRK –Repeat the current track
RDM (random play)
1Press aor bto turn random play on or off.
When random play is on, RDM appears in the dis-
play.
SCAN (scan play)
Scan play searches for a song within the selected re-
peat range.
1Press ato turn scan play on.
SCAN appears in the display. The first 10 seconds
of each track is played.
2When you find the desired track press bto turn
scan play off.
If the display has automatically returned to the
playback display, select SCAN again by pressing F
(function).
After scanning of a CD is finished, normal play-
back of the tracks will begin again.
PAUSE (pause)
1Press aor bto pause or resume.
Note
You can also turn pause on or off by pressing
PAUSE.
Audio Adjustments
Audio Adjustments
%Press A (audio) to select the audio func-
tion.
After selecting, perform the following proce-
dures to set the audio function.
FAD (fader/balance adjustment)
You can change the fader/balance setting.
1Press aor bto adjust front/rear speaker balance.
Adjustment range (front/rear): FAD F15 to FAD
R15
FAD 0 is the proper setting when only two speak-
ers are used.
2Press cor dto adjust left/right speaker balance.
Adjustment range (left/right): BAL L15 to BAL
R15
BASS/MID/TREBLE (equalizer adjustment)
You can adjust the bass/mid/treble level.
!Adjusted equalizer curve settings are stored in
CUSTOM.
1Press aor bto adjust the level.
Adjustment range: +6 to -6
LOUD (loudness)
Loudness compensates for deficiencies in the low-
and high-frequency ranges at low volume.
1Press aor bto turn loudness on or off.
2Press cor dto select the desired setting.
LOW (low)—HI (high)
SLA (source level adjustment)
SLA (Source level adjustment) lets you adjust the vo-
lume level of each source to prevent radical changes
in volume when switching between sources.
!Settings are based on the FM volume level, which
remains unchanged.
Before adjusting source levels, compare the FM
volume level with the level of the source you wish
to adjust.
!The AM volume level can also be adjusted with
source level adjustments.
1Press aor bto adjust the source volume.
Adjustment range: SLA +4 to SLA –4
Operating this unit
En
6
Section
02

Note
You can also turn loudness on or off by pressing
and holding EQ/LOUD.
Using the equalizer
%Press EQ/LOUD to select the equalizer.
DYNAMIC—VOCAL—NATURAL—CUSTOM
—FLAT—POWERFUL
!CUSTOM allows you to create a customized
setting.
!When FLAT is selected no adjustments are
made to the sound.
Other Functions
Adjusting initial settings
1 Press SRC/OFF and hold until the unit
turns off.
2 Press SRC/OFF and hold until the clock
appears in the display.
3 Press F (function) to select the initial
setting.
After selecting, perform the following proce-
dures to set the initial setting.
Setting the clock
1Press cor dto select the segment of the clock
display you wish to set.
Hour—Minute
2Press aor bto put a clock right.
AUX (auxiliary input)
Activate this setting when using auxiliary device con-
nected to this unit.
1Press aor bto turn auxiliary setting on or off.
Turning the clock display on or off
%Press CLOCK to turn the clock display
on or off.
Each press of CLOCK turns the clock display
on or off.
#The clock display disappears temporarily
when you perform other operations, but the clock
display appears again after 25 seconds.
Using the AUX source
1 Insert the stereo mini plug into the
AUX input jack.
2 Press SRC/OFF to select AUX as the
source.
Operating this unit
En 7
English
Section
02

WARNING
!Use speakers over 50 W (output value) and be-
tween 4 Wto 8 W(impedance value). Do not
use 1 Wto 3 Wspeakers for this unit.
!The black cable is ground. When installing
this unit or power amp (sold separately), make
sure to connect the ground wire first. Ensure
that the ground wire is properly connected to
metal parts of the car’s body. The ground wire
of the power amp and the one of this unit or
any other device must be connected to the car
separately with different screws. If the screw
for the ground wire loosens or falls out, it
could result in fire, generation of smoke or
malfunction.
Ground wire
Metal parts of car’s body
Other devices
(Another electronic
device in the car)
POWER AMP
Important
!When installing this unit in a vehicle without
an ACC (accessory) position on the ignition
switch, failure to connect the red cable to the
terminal that detects operation of the ignition
key may result in battery drain.
O
N
S
T
A
R
T
O
F
F
ACC position No ACC position
!Use this unit with a 12-volt battery and nega-
tive grounding only. Failure to do so may result
in a fire or malfunction.
!To prevent a short-circuit, overheating or mal-
function, be sure to follow the directions
below.
—Disconnect the negative terminal of the
battery before installation.
—Secure the wiring with cable clamps or ad-
hesive tape. Wrap adhesive tape around
wiring that comes into contact with metal
parts to protect the wiring.
—Place all cables away from moving parts,
such as the gear shift and seat rails.
—Place all cables away from hot places,
such as near the heater outlet.
—Do not connect the yellow cable to the bat-
tery by passing it through the hole to the
engine compartment.
—Cover any disconnected cable connectors
with insulating tape.
—Do not shorten any cables.
—Never cut the insulation of the power cable
of this unit in order to share the power
with other devices. The current capacity of
the cable is limited.
—Use a fuse of the rating prescribed.
—Never wire the negative speaker cable di-
rectly to ground.
—Never band together negative cables of
multiple speakers.
!When this unit is on, control signals are sent
through the blue/white cable. Connect this
cable to the system remote control of an exter-
nal power amp or the vehicle’s auto-antenna
relay control terminal (max. 300 mA 12 V DC).
If the vehicle is equipped with a glass anten-
na, connect it to the antenna booster power
supply terminal.
!Never connect the blue/white cable to the
power terminal of an external power amp.
Also, never connect it to the power terminal of
the auto antenna. Doing so may result in bat-
tery drain or a malfunction.
Connections
En
8
Section
03

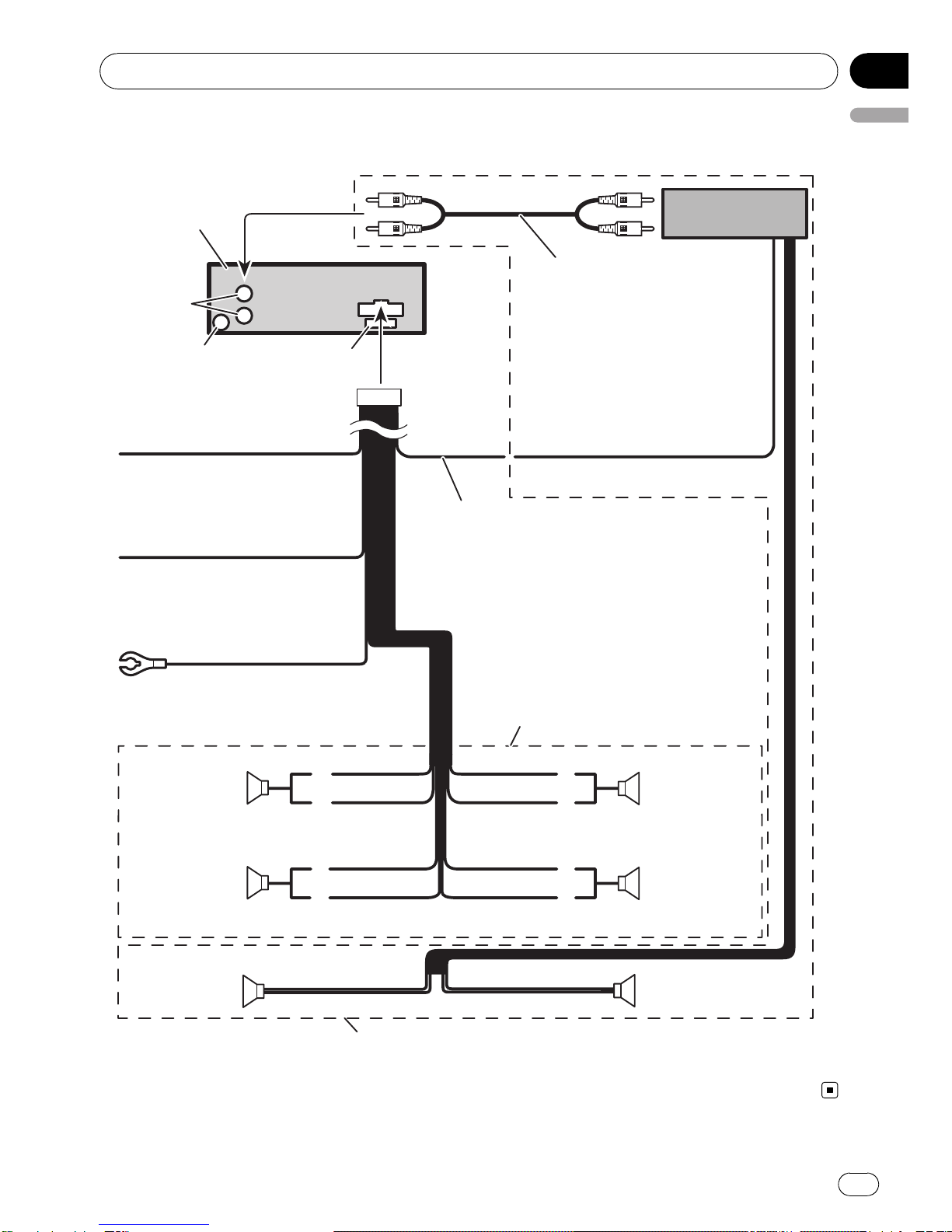

Connection diagram












Connect with RCA cables
(sold separately)
Rear output
This product
Antenna jack Fuse (10 A)
Blue/white
Connect to system control terminal of the
power amp or auto-antenna relay control
terminal (max. 300 mA 12 V DC).
Yellow
Connect to the constant 12 V
supply terminal.
Red
Connect to terminal controlled
by ignition switch (12 V DC).
Black (chassis ground)
Connect to a clean, paint-free
metal location.
Power amp
(sold separately)
System remote control
Left Right
Perform these connections when using
the optional amplifier.
Rear speaker Rear speaker
White/black
Violet/black
Violet
With a 2 speaker system, do not connect
anything to the speaker leads that are not
connected to speakers.
Front speaker Front speaker
White
Gray/black
Gray
Green/black
Green
Rear speaker Rear speaker
Connections
En 9
English
Section
03

Important
!Check all connections and systems before
final installation.
!Do not use unauthorized parts as this may
cause malfunctions.
!Consult your dealer if installation requires dril-
ling of holes or other modifications to the vehi-
cle.
!Do not install this unit where :
—it may interfere with operation of the vehi-
cle.
—it may cause injury to a passenger as a re-
sult of a sudden stop.
!The semiconductor laser will be damaged if it
overheats. Install this unit away from hot
places such as near the heater outlet.
!Optimum performance is obtained when the
unit is installed at an angle of less than 60°.
60°
DIN front/rear mount
This unit can be properly installed either from
“Front”(conventional DIN front-mount) or
“Rear”(DIN rear-mount installation, utilizing
threaded screw holes on the sides of unit
chassis). For details, refer to the following in-
stallation methods.
!Use commercially available parts when in-
stalling.
DIN Front-mount
1 Insert the mounting sleeve into the
dashboard.
For installation in shallow spaces, use the sup-
plied mounting sleeve. If there is enough
space, use the mounting sleeve that came
with the vehicle.
2 Secure the mounting sleeve by using a
screwdriver to bend the metal tabs (90°)
into place.
Dashboard
Mounting sleeve
3 Install the unit as illustrated.
Screw (M48)
Screw Metal strap
Nut
Firewall or
metal support
#Make sure that the unit is installed securely in
place. An unstable installation may cause skip-
ping or other malfunctions.
DIN Rear-mount
1 Determine the appropriate position
where the holes on the bracket and the
side of the unit match.
Installation
En
10
Section
04

2 Tighten two screws on each side.
Screw
Mounting bracket Dashboard or console
!Use either truss (5 mm × 8 mm) or flush
surface (5 mm × 9 mm) screws, depending
on the bracket screw holes.
Removing the unit
1 Extend top and bottom of the trim ring
outwards to remove the trim ring. (When
reattaching the trim ring, point the side
with the groove down.)
Trim ring
!Releasing the front panel allows easier ac-
cess to the trim ring.
2 Insert the supplied extraction keys into
both sides of the unit until they click into
place.
3 Pull the unit out of the dashboard.
Fastening the front panel
If you do not plan to detach the front panel,
the front panel can be fastened with the sup-
plied screw.
Screw
Installation
En 11
English
Section
04

Troubleshooting
Symptom Cause Action (See)
The display
automatically
returns to the
ordinary dis-
play.
You did not per-
form any opera-
tion within about
30 seconds.
Perform operation
again.
The repeat play
range changes
unexpectedly.
Depending on
the repeat play
range, the se-
lected range may
change when se-
lecting another
folder or track, or
when fast for-
warding/rever-
sing.
Select the repeat
play range again.
The unit is mal-
functioning.
There is inter-
ference.
You are using a
device, such as a
cell phone, that
transmits electro-
magnetic waves
near the unit.
Move electrical de-
vices that may be
causing the inter-
ference away from
the unit.
Error messages
When you contact your dealer or your nearest
Pioneer Service Center, be sure to note the
error message.
Message Cause Action
ERROR-11, 12,
17, 30
Dirty disc Clean disc.
ERROR-11, 12,
17, 30
Scratched disc Replace disc.
ERROR-10, 11,
12, 15, 17, 30,
A0
Electrical or me-
chanical
Turn the ignition
switch OFF and
back ON, or switch
to a different
source, then back
to the CD player.
ERROR-15 The inserted disc
is blank
Replace disc.
ERROR-22, 23 Unsupported CD
format
Replace disc.
CD-ROM CD-ROM is in-
serted
Replace disc.

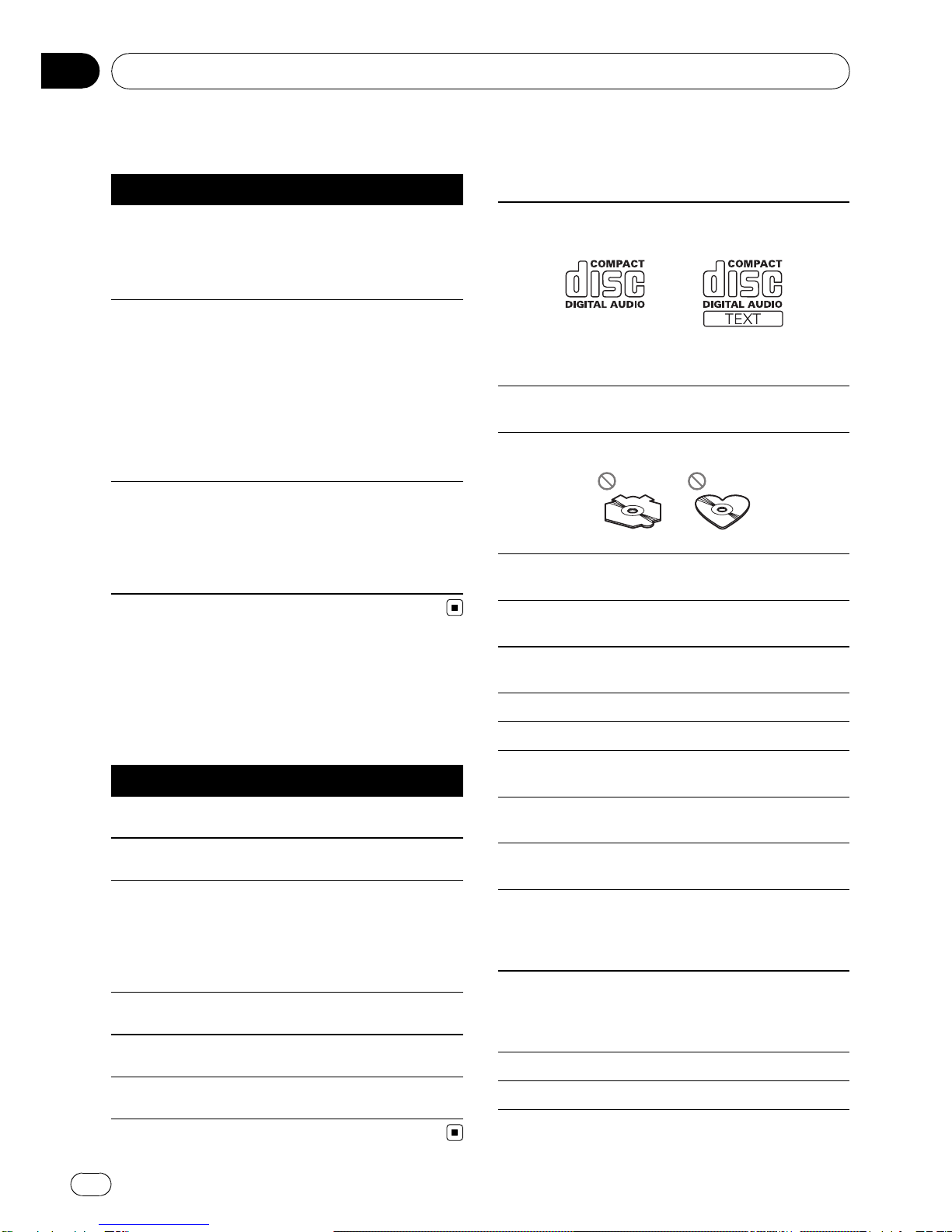

Handling guideline
Discs and player
Use only discs featuring either of following two logos.
Use 12-cm or 8-cm CD. Do not use an adapter when
playing 8-cm CDs.
Use only conventional, fully circular discs. Do not use
shaped discs.
Do not insert anything other than a CD into the CD
loading slot.
Do not use cracked, chipped, warped, or otherwise
damaged discs as they may damage the player.
Unfinalized CD-R/CD-RW disc playback is not possi-
ble.
Do not touch the recorded surface of the discs.
Store discs in their cases when not in use.
Avoid leaving discs in excessively hot environments
including under direct sunlight.
Do not attach labels, write on or apply chemicals to
the surface of the discs.
To clean a CD, wipe the disc with a soft cloth outward
from the center.
Condensation may temporarily impair the player’s
performance. Leave it to adjust to the warmer tem-
perature for about one hour. Also, wipe any damp
discs with a soft cloth.
Playback of discs may not be possible because of
disc characteristics, disc format, recorded applica-
tion, playback environment, storage conditions, and
so on.
Road shocks may interrupt disc playback.
Read the precautions for discs before using them.
Additional Information
En
12
Appendix

DualDiscs
DualDiscs are two-sided discs that have a recordable
CD for audio on one side and a recordable DVD for
video on the other.
Since the CD side of DualDiscs is not physically com-
patible with the general CD standard, it may not be
possible to play the CD side with this unit.
Frequent loading and ejecting of a DualDisc may re-
sult in scratches on the disc. Serious scratches can
lead to playback problems on this unit. In some
cases, a DualDisc may become stuck in the disc load-
ing slot and will not eject. To prevent this, we recom-
mend you refrain from using DualDisc with this unit.
Please refer to the information from the disc manu-
facturer for more detailed information about Dual-
Discs.
Additional Information
En 13
English
Appendix

Specifications
General
Power source ............................. 14.4 V DC (10.8 V to 15.1 V
allowable)
Grounding system ................... Negative type
Maximum current consumption
..................................................... 10.0 A
Dimensions (W × H × D):
DIN
Chassis ..................... 178 mm × 50 mm × 162
mm
(7 in. × 2 in. × 6-3/8 in.)
Nose ........................... 188 mm × 58 mm × 15 mm
(7-3/8 in.× 2-1/4 in.× 5/8 in.)
D
Chassis ..................... 178 mm × 50 mm × 162
mm
(7 in.× 2 in.× 6-3/8 in.)
Nose ........................... 170 mm × 48 mm × 15 mm
(6-3/4 in.× 1-7/8 in.× 5/8 in.)
Weight .......................................... 1.3 kg (2.9 lbs)
Audio
Maximum power output ....... 50 W × 4
Continuous power output ...22 W × 4 (50 Hz to 15 000
Hz, 5 % THD, 4 Wload, both
channels driven)
Load impedance ...................... 4 W(4 Wto 8 Wallowable)
Preout maximum output level
..................................................... 2.0 V
Tone controls:
Bass
Frequency ................ 100 Hz
Gain ............................ ±12 dB
Mid
Frequency ................ 1 kHz
Gain ............................ ±12 dB
Treble
Frequency ................ 10 kHz
Gain ............................ ±12 dB
CD player
System .......................................... Compact disc audio system
Usable discs .............................. Compact disc
Signal-to-noise ratio ............... 94 dB (1 kHz) (IHF-A net-
work)
Number of channels .............. 2 (stereo)
FM tuner
Frequency range ...................... 87.9 MHz to 107.9 MHz
Usable sensitivity ..................... 11 dBf (0.7 µV/75 W, mono,
S/N: 30 dB)
Signal-to-noise ratio ............... 72 dB (IHF-A network)
AM tuner
Frequency range ...................... 530 kHz to 1 710 kHz
Usable sensitivity ..................... 25 µV (S/N: 20 dB)
Signal-to-noise ratio ............... 62 dB (IHF-A network)
CEA2006 Specifications
Power output ............................. 14 W RMS × 4 Channels (4
Wand ≦1 % THD+N)
S/N ratio ....................................... 91 dBA (reference: 1 W into
4W)
Note
Specifications and the design are subject to mod-
ifications without notice.
Additional Information
En
14
Appendix

Nous vous remercions d’avoir acheté cet
appareil PIONEER.
Pour garantir une utilisation correcte, lisez
bien ce mode d’emploi avant d’utiliser cet ap-
pareil. Il est particulièrement important que
vous lisiez et respectiez les indications AT-
TENTION et PRÉCAUTION de ce mode
d’emploi. Conservez-le dans un endroit sûr et
facilement accessible pour toute consultation
ultérieure.
Pour le modèle canadien
Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.
Quelques mots sur cet appareil
Les fréquences du syntoniseur de cet appareil
sont attribuées pour une utilisation en Amé-
rique du Nord. Son utilisation dans d’autres
régions peut se traduire par une réception de
mauvaise qualité.
PRÉCAUTION
!Ne laissez pas cet appareil entrer en contact
avec des liquides. Cela pourrait provoquer une
électrocution. Tout contact avec des liquides
pourrait aussi provoquer des dommages, de
la fumée et une surchauffe de l’appareil.
!Maintenez le niveau d’écoute à une valeur
telle que vous puissiez entendre les sons pro-
venant de l’extérieur.
!Évitez tout contact avec l’humidité.
!Si la batterie est débranchée ou déchargée, le
contenu de la mémoire sera effacé.
Service après-vente des
produits Pioneer
Veuillez contacter le revendeur ou le distribu-
teur auprès duquel vous avez acheté cet appa-
reil pour le service après vente (y compris les
conditions de garantie) ou pour toute autre in-
formation. Dans le cas où les informations né-
cessaires ne sont pas disponibles, veuillez
contacter les sociétés indiquées ci-dessous :
N’expédiez pas l’appareil pour réparation à
l’une des adresses figurant ci-dessous sans
avoir pris contact au préalable.
États-Unis
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
CANADA
Pioneer Électroniques du Canada, Inc.
Département de service aux consommateurs
300 Allstate Parkway
Markham, Ontario L3R 0P2
1-877-283-5901
905-479-4411
Pour connaître les conditions de garantie, re-
portez-vous au document Garantie limitée qui
accompagne cet appareil.
Visitez notre site Web
http://www.pioneerelectronics.com
!Informez-vous sur les mises à jour disponi-
bles pour votre produit (telles que les mises
à jour du firmware).
!Enregistrez votre produit afin de recevoir
des notifications concernant les mises à
jour du produit, ainsi que pour sauvegarder
les détails de votre achat dans nos fichiers
en cas de perte ou de vol.
!Accédez aux modes d’emploi, aux informa-
tions relatives aux pièces de rechange et à
l’entretien, et à beaucoup d’autres
informations.
Avant de commencer
Fr 15
Section
Français
01

Appareil central
Touche Touche
1F(fonction) 8Retrait de la face
avant
2EQ/LOUD 9
Jack d’entrée AUX
(jack stéréo 3,5
mm)
3SRC/OFF aCLOCK
41à6bPAUSE
5Fente de charge-
ment des disques ca/b/c/d
6h(éjection) dBAND/ESC
7A(audio)
Indications affichées


   
Indicateur État
1
Section
d’affichage
principal
!Syntoniseur : gamme et fré-
quence
!Lecteur de CD intégré : temps
de lecture écoulé et informa-
tions textuelles
2
Numéro de
présélec-
tion/numé-
ro de plage
!Le numéro de plage ou le nu-
méro de présélection.
3RPT La répétition de la lecture est en
service.
4LOUD La correction physiologique est
en service.
55(stéréo) La station sélectionnée émet en
stéréo.
6LOC L’accord automatique sur une sta-
tion locale est en service.
Opérations de base
Important
!Lorsque vous enlevez ou remontez la face
avant, manipulez-la doucement.
!Évitez de heurter la face avant.
!Conservez la face avant à l’abri des tempéra-
tures élevées et de la lumière directe du soleil.
!Retirez les câbles et les périphériques connec-
tés à cet appareil avant d’enlever la face avant
pour éviter d’endommager le périphérique ou
l’intérieur du véhicule.
Utilisation de l’appareil
Fr
16
Section
02

Retrait de la face avant pour protéger l’appareil
contre le vol
1Appuyez sur la touche de retrait pour libérer la
face avant.
2Saisissez la face avant et retirez-la.
Remontage de la face avant
1Faites glisser la face avant vers la gauche jusqu’à
ce qu’elle s’enclenche en position.
La face avant et l’appareil central sont connectés
sur le côté gauche. Assurez-vous que la face
avant soit correctement connectée à l’appareil
central.
2Appuyez sur le côté droit de la face avant jusqu’à
ce qu’elle soit bien en place.
Si vous ne pouvez pas monter la face avant sur
l’appareil central, réessayez. Cependant, forcer la
face avant en position risque de l’endommager.
Mise en service de l’appareil
1Appuyez sur SRC/OFF pour mettre en service l’ap-
pareil.
Mise hors service de l’appareil
1Maintenez la pression sur SRC/OFF jusqu’àce
que l’appareil soit mis hors service.
Choix d’une source
1Appuyez sur SRC/OFF pour parcourir les options
disponibles :
TUNER (syntoniseur)—CD (lecteur de CD intégré)
—AUX (AUX)
Réglage du volume
1Tournez SRC/OFF pour régler le volume.
Remarque
Si le fil bleu/blanc de l’appareil est relié à la prise
de commande du relais de l’antenne motorisée
du véhicule, celle-ci se déploie lorsque la source
est mise en service. Pour rétracter l’antenne, met-
tez la source hors service.
Opérations communes des
menus pour les réglages
des fonctions/réglages
audio/réglages initiaux
Retour à l’affichage ordinaire
Annulation du menu des réglages initiaux
1Appuyez sur BAND/ESC.
Vous pouvez également abandonner les réglages
initiaux en maintenant la pression sur SRC/OFF
jusqu’à ce que l’appareil se mette hors service.
Syntoniseur
Opérations de base
Sélection d’une gamme
1Appuyez sur BAND/ESC jusqu’à ce que la
gamme désirée, F1,F2,F3 en FM ou AM (PO/
GO), soit affichée.
Accord manuel (pas à pas)
1Appuyez sur cou d.
Recherche
1Appuyez de façon continue sur cou d, puis relâ-
chez.
Vous pouvez annuler l’accord automatique en ap-
puyant brièvement sur cou d.
Lorsque vous appuyez sur cou dde façon pro-
longée, vous pouvez sauter des stations. L’accord
automatique démarre dès que vous relâchez c
ou d.
Mise en mémoire et rappel des
stations
Vous pouvez facilement mettre en mémoire
jusqu’à six stations.
Utilisation de l’appareil
Fr 17
Section
Français
02

%Lorsque se présente une station que
vous désirez mettre en mémoire, mainte-
nez la pression sur une des touches de pré-
sélection (1 à 6) jusqu’à ce que le numéro
de la présélection cesse de clignoter.
La fréquence d’une station radio mémorisée
peut être rappelée en appuyant sur le bouton
de présélection.
#Appuyez sur aou bpour rappeler les fré-
quences des stations de radio.
Réglages des fonctions
%Appuyez sur la touche F (fonction) pour
sélectionner la fonction.
Après avoir sélectionné la fonction, effectuez
les procédures de paramétrage suivantes.
LOCAL (accord automatique sur une station locale)
L’accord automatique sur une station locale ne s’inté-
resse qu’aux stations de radio dont le signal reçu est
suffisamment puissant pour garantir une réception
de bonne qualité.
1Appuyez sur aou bpour mettre l’accord automa-
tique sur une station locale en service ou hors ser-
vice.
2Appuyez sur cou dpour régler la sensibilité.
FM : LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4
AM : LOCAL 1—LOCAL 2
Un numéro de réglage plus élevé correspond à un
niveau plus élevé. La valeur la plus élevée permet
la réception des seules stations très puissantes ;
les autres valeurs autorisent, dans l’ordre décrois-
sant, la réception de stations de moins en moins
puissantes.
BSM (mémoire des meilleures stations)
La fonction BSM (mémoire des meilleures stations)
mémorise automatiquement les six stations les plus
fortes dans l’ordre de la force du signal.
La mise en mémoire de fréquences à l’aide de la fonc-
tion BSM peut provoquer le remplacement d’autres
fréquences déjà conservées grâce aux touches 1à6.
1Appuyez sur apour mettre en service BSM.
Les six fréquences d’émission les plus puissantes
sont mémorisées dans l’ordre de la force du si-
gnal.
Pour annuler la mise en mémoire, appuyez sur b.
CD
Opérations de base
Écoute d’un CD
1Introduisez un disque, l’étiquette vers le haut,
dans le logement de chargement des disques.
1Si un disque a déjà été introduit, appuyez sur
SRC/OFF pour choisir le lecteur de CD intégré.
Éjection d’un CD
1Appuyez sur h.
Sélection d’une plage
1Appuyez sur cou d.
Avance ou retour rapide
1Appuyez de façon continue sur cou d.
Réglages des fonctions
%Appuyez sur la touche F (fonction) pour
sélectionner la fonction.
Après avoir sélectionné la fonction, effectuez
les procédures de paramétrage suivantes.
RPT (répétition de la lecture)
1Appuyez sur cou dpour choisir l’étendue de ré-
pétition.
DSC –Répétition de toutes les plages
TRK –Répétition de la plage en cours de lecture
RDM (lecture aléatoire)
1Appuyez sur aou bpour mettre la lecture aléa-
toire en service ou hors service.
Quand la fonction lecture aléatoire est en service,
RDM est affiché sur l’écran.
SCAN (examen du disque)
Utilisation de l’appareil
Fr
18
Section
02

L’examen du disque recherche une plage à l’intérieur
de l’étendue de répétition sélectionnée.
1Appuyez sur apour activer la lecture du contenu
du disque.
SCAN apparaît sur l’écran. Les 10 premières se-
condes de chaque plage sont lues.
2Quand vous trouvez la plage désirée appuyez sur
bpour arrêter la lecture du contenu du disque.
Si l’écran est revenu automatiquement à l’affi-
chage des conditions de lecture, sélectionnez
SCAN à nouveau en appuyant sur la touche F
(fonction).
Lorsque l’examen du disque est terminé, la lec-
ture normale reprend.
PAUSE (pause)
1Appuyez sur aou bpour mettre en pause ou re-
prendre la lecture.
Remarque
Vous pouvez également activer ou désactiver la
pause en appuyant sur PAUSE.
Réglages sonores
Réglages sonores
%Appuyez sur A (audio) pour sélection-
ner la fonction audio.
Après avoir sélectionné la fonction audio, ef-
fectuez les procédures de paramétrage suivan-
tes.
FAD (réglage de l’équilibre avant-arrière/droite-gau-
che)
Vous pouvez modifier le réglage d’équilibre avant-ar-
rière/droite-gauche.
1Appuyez sur aou bpour régler l’équilibre des
haut-parleurs avant-arrière.
Plage de réglage (avant/arrière) : FAD F15 àFAD
R15
FAD 0 est le réglage convenable dans le cas où
seulement deux haut-parleurs sont utilisés.
2Appuyez sur cou dpour régler l’équilibre des
haut-parleurs gauche-droite.
Plage de réglage (gauche/droite) : BAL L15 àBAL
R15
BASS/MID/TREBLE (réglage de l’égaliseur)
Vous pouvez régler le niveau des graves, des mé-
diums et des aigus.
!Les réglages de la courbe d’égalisation ajustée
sont mémorisés dans CUSTOM.
1Appuyez sur aou bpour régler le niveau.
Plage de réglage : +6 à-6
LOUD (correction physiologique)
La correction physiologique a pour objet d’accentuer
les hautes et les basses fréquences à bas niveaux d’é-
coute.
1Appuyez sur aou bpour mettre la correction
physiologique en service ou hors service.
2Appuyez sur cou dpour sélectionner le réglage
désiré.
LOW (faible)—HI (élevé)
SLA (réglage du niveau de la source)
La fonction SLA (réglage du niveau de la source) per-
met d’ajuster les niveaux sonores de chaque source
afin d’éviter que ne se produisent de fortes variations
d’amplitude sonore lorsque vous passez d’une source
àl’autre.
!Les réglages sont basés sur le niveau du volume
FM qui lui, demeure inchangé.
Avant d’ajuster les niveaux de la source, compa-
rez le niveau du volume FM au niveau de la source
que vous voulez régler.
!Le niveau du volume AM peut également être
réglé à l’aide de cette fonction.
1Appuyez sur aou bpour régler le volume de la
source.
Plage de réglage : SLA +4 àSLA –4
Remarque
Vous pouvez également mettre en service, ou
hors service, la correction physiologique en ap-
puyant sur EQ/LOUD et en maintenant cette tou-
che enfoncée.
Utilisation de l’égaliseur
%Appuyez sur EQ/LOUD pour sélection-
ner l’égaliseur.
DYNAMIC—VOCAL—NATURAL—CUSTOM
—FLAT—POWERFUL
!CUSTOM vous permet de créer un réglage
personnalisé.
!Quand FLAT est sélectionné, aucun ajuste-
ment n’est apporté au son.
Utilisation de l’appareil
Fr 19
Section
Français
02

Autres fonctions
Ajustement des réglages initiaux
1 Maintenez la pression sur SRC/OFF jus-
qu’à ce que l’appareil soit mis hors service.
2 Appuyez sur la touche SRC/OFF et
maintenez-la enfoncée jusqu’à ce que l’hor-
loge apparaisse sur l’afficheur.
3 Appuyez sur F (fonction) pour sélec-
tionner le réglage initial.
Après avoir sélectionné le réglage initial, effec-
tuez les procédures de paramétrage suivantes.
Réglage de l’horloge
1Appuyez sur cou dpour sélectionner le segment
de l’affichage de l’horloge que vous voulez régler.
Heure—Minute
2Appuyez sur aou bpour régler l’horloge.
AUX (entrée auxiliaire)
Activez ce réglage lorsque vous utilisez un appareil
auxiliaire connecté à cet appareil.
1Appuyez sur aou bpour mettre le réglage auxi-
liaire en service ou hors service.
Mise en service ou hors service
de l’affichage de l’horloge
%Appuyez sur CLOCK pour mettre l’affi-
chage de l’horloge en service ou hors ser-
vice.
Chaque pression sur CLOCK provoque l’affi-
chage de l’horloge ou son extinction.
#L’affichage de l’horloge disparaît momentané-
ment quand une autre opération est réalisée; il
apparaît à nouveau 25 secondes plus tard.
Utilisation de la source AUX
1 Insérez la mini prise stéréo dans le jack
d’entrée AUX.
2 Appuyez sur SRC/OFF pour choisir AUX
comme source.
Utilisation de l’appareil
Fr
20
Section
02
