WARNING
!Use speakers over 50 W (output value) and
between 4 Wto 8 W(impedance value). Do
not use 1 Wto 3 Wspeakers for this unit.

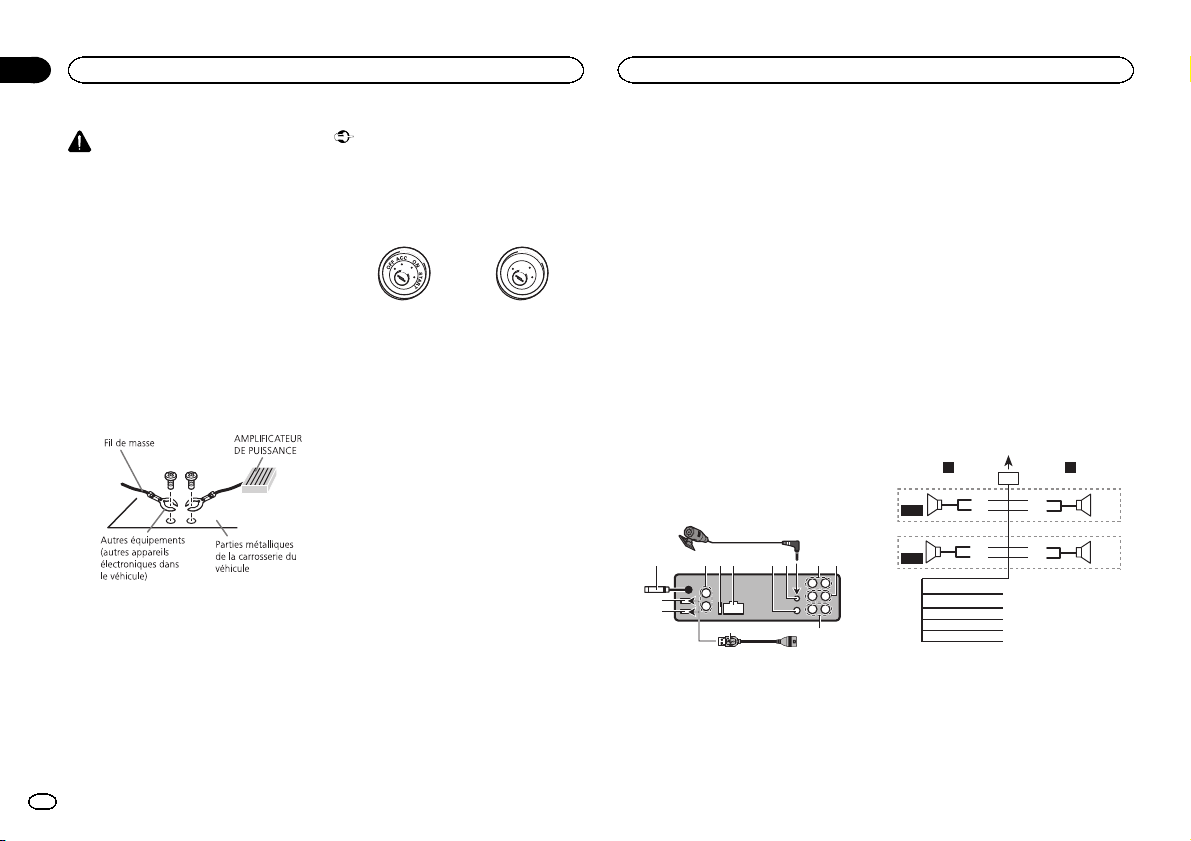

!The black cable is ground. When installing
this unit or power amp (sold separately),
make sure to connect the ground wire first.
Ensure that the ground wire is properly con-
nected to metal parts of the car’s body. The
ground wire of the power amp and the one of
this unit or any other device must be con-
nected to the car separately with different
screws. If the screw for the ground wire loos-
ens or falls out, it could result in fire, genera-
tion of smoke or malfunction.
Ground wire
Metal parts of car’s body
POWER AMP
Other devices
(Another electronic
device in the car)
Important
!When installing this unit in a vehicle without
an ACC (accessory) position on the ignition
switch, failure to connect the red cable to the
terminal that detects operation of the ignition
key may result in battery drain.
O
N
S
T
A
R
T
O
F
F
ACC position No ACC position
!Use this unit with a 12-volt battery and nega-
tive grounding only. Failure to do so may re-
sult in a fire or malfunction.
!To prevent a short-circuit, overheating or mal-
function, be sure to follow the directions
below.
—Disconnect the negative terminal of the bat-
tery before installation.
—Secure the wiring with cable clamps or adhe-
sive tape. Wrap adhesive tape around wiring
that comes into contact with metal parts to
protect the wiring.
—Place all cables away from moving parts,
such as the shift lever and seat rails.
—Place all cables away from hot places, such
as near the heater outlet.
—Do not connect the yellow cable to the battery
by passing it through the hole to the engine
compartment.
—Cover any disconnected cable connectors
with insulating tape.
—Do not shorten any cables.
—Never cut the insulation of the power cable of
this unit in order to share the power with
other devices. The current capacity of the
cable is limited.
—Use a fuse of the rating prescribed.
—Never wire the negative speaker cable directly
to ground.
—Never band together negative cables of multi-
ple speakers.
!When this unit is on, control signals are sent
through the blue/white cable. Connect this
cable to the system remote control of an ex-
ternal power amp or the vehicle’s auto-anten-
na relay control terminal (max. 300 mA
12 VDC). If the vehicle is equipped with a
glass antenna, connect it to the antenna
booster power supply terminal.
!Never connect the blue/white cable to the
power terminal of an external power amp.
Also, never connect it to the power terminal
of the auto antenna. Doing so may result in
battery drain or a malfunction.
This unit
3456a7 b
c
8
1
2
9
d
1USB port 1
2USB port 2
3Antenna input
15 cm (5-7/8 in.)
4Audio input
5Fuse (10 A)
6Power cord input
7Wired remote input
Hard-wired remote control adaptor can be
connected (sold separately).
8Microphone input
9Microphone
4 m (13 ft. 1 in.)
aRear output or high range output
bFront output or middle range output
cSubwoofer output or low range output
dUSB cable
1.5 m (4 ft. 11 in.)
!If connecting both USB1 (USB storage
device1)/iPod1 (iPod connected using
USB input1) and USB2 (USB storage de-
vice2)/iPod2 (iPod connected using USB
input2) at the same time, use a Pioneer
USB cable (CD-U50E) in addition to the
regular Pioneer USB cable.
Power cord








1
8
9
c
d
6
32
4
5
7
a
b
e
f
h
i
g
LR
F/M
R/H
1To power cord input
2Left
3Right
4Front speaker or middle range speaker
5Rear speaker or high range speaker
6White
7White/black
8Gray
9Gray/black
aGreen
bGreen/black
cViolet
dViolet/black
eBlack (chassis ground)
Connect to a clean, paint-free metal location.
fYellow
Connect to the constant 12 V supply termi-
nal.
gRed
Connect to terminal controlled by ignition
switch (12 V DC).
hBlue/white
Connect to system control terminal of the
power amp or auto-antenna relay control ter-
minal (max. 300 mA 12 V DC).
iOrange/white
Connect to lighting switch terminal.
Connections
2
Section
Connections
En
01

Power amp (sold separately)
Standard mode with internal amp
Important
!Change the DSP switch to standard mode
(STD).
For more details on change settings, refer to
the operation manual or Switching the DSP
setting mode on this page.
!The following signals are output from the
speaker leads when this connection is in
use.
White: Front left +
White/black: Front left *
Gray: Front right +
Gray/black: Front right *
Green: Rear left +
Green/black: Rear left *
Violet: Rear right +
Violet/black: Rear right *




13
2
4
55
1System remote control
Connect to Blue/white cable.
2Power amp (sold separately)
3Connect with RCA cable (sold separately)
4To subwoofer output
5Subwoofer
Standard mode without internal
amp
Important
!Change the DSP switch to standard mode
(STD).
For more details on change settings, refer to
the operation manual or Switching the DSP
setting mode on this page.
!If using this system, we recommend that this
unit’s internal amp is turned off.
For details, refer to the operation manual.
!The speaker leads are not used when this
connection is in use.












1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1System remote control
Connect to Blue/white cable.
2Power amp (sold separately)
3Connect with RCA cable (sold separately)
4To Rear output
5Rear speaker
6To Front output
7Front speaker
8To subwoofer output
9Subwoofer
3-way network mode with
internal amp
Important
!Change the DSP switch to 3-way network
mode (NW).
For more details on change settings, refer to
the operation manual or Switching the DSP
setting mode on this page.
!The following signals are output from the
speaker leads when this connection is in
use.
White: Middle range left +
White/black: Middle range left *
Gray: Middle range right +
Gray/black: Middle range right *
Green: High range left +
Green/black: High range left *
Violet: High range right +
Violet/black: High range right *




13
2
4
55
1System remote control
Connect to Blue/white cable.
2Power amp (sold separately)
3Connect with RCA cable (sold separately)
4To low range output
5Low range speaker
3-way network mode without
internal amp
Important
!Change the DSP switch to 3-way network
mode (NW).
For more details on change settings, refer to
the operation manual or Switching the DSP
setting mode on this page.
!If using this system, we recommend that this
unit’s internal amp is turned off.
For details, refer to the operation manual.
!The speaker leads are not used when this
connection is in use.












1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1System remote control
Connect to Blue/white cable.
2Power amp (sold separately)
3Connect with RCA cable (sold separately)
4To high range output
5High range speaker
6To middle range output
7Middle range speaker
8To low range output
9Low range speaker
Switching the DSP setting mode
This unit features two operation modes: the 3-
way network mode (NW) and the standard mode
(STD). You can switch between modes as de-
sired. Initially, the DSP setting is set to the
standard mode (STD).
!After switching, reset the microprocessor.
WARNING
Do not use the unit in standard mode when a
speaker system for 3-way network mode is con-
nected to this unit. This may cause damage to
the speakers.
English
Connections
3
Section
Connections
En
01

1 Use a thin, flathead screwdriver to
change the DSP switch on the bottom of this
unit.
2 Press RESET with a pen tip or other
pointed instrument.
For details, refer to the operation manual.
Audio input
If you connect the unit to an audio device with
RCA output, or to one with no RCA output, you
can set it up so that the audio from the audio de-
vice is output through speakers connected to
the unit. Change settings as necessary based on
whether the connected device has RCA output
or not.
For more details on change settings, refer to the
operation manual or Switching between RCA
input modes on this page.
If connecting the unit to a car
stereo with RCA output
23 4
1
1Car stereo with RCA output
2To audio output
3Connect with RCA cable (sold separately)
4To audio input
If connecting the unit to a car
stereo with no RCA output
2
3
4
5
6
78
1
1Car stereo with no RCA output
2To speaker output
3Red: Right +
4Black: Right *
5Black: Left *
6White: Left +
7Speaker-RCA conversion cable (supplied)
19 cm (7-1/2 in.)
8To audio input
Switching between RCA input
modes
%Use a thin, flathead screwdriver to
change the RCA input mode switch on the
bottom of this unit.
!L(Low) - If inputting from the RCA output of a
connected device
!H(High) - If inputting from the speaker out-
put of a connected device
Important
!Check all connections and systems before
final installation.
!Do not use unauthorized parts as this may
cause malfunctions.
!Consult your dealer if installation requires
drilling of holes or other modifications to the
vehicle.
!Do not install this unit where:
—it may interfere with operation of the vehicle.
—it may cause injury to a passenger as a result
of a sudden stop.
!The semiconductor laser will be damaged if
it overheats. Install this unit away from hot
places such as near the heater outlet.
!Optimum performance is obtained when the
unit is installed at an angle of less than 60°.
60°
!When installing, to ensure proper heat dis-
persal when using this unit, make sure you
leave ample space behind the rear panel and
wrap any loose cables so they are not block-
ing the vents.
5cmcm
Leave ample
space 5 cm
5 cm
DIN front/rear mount
This unit can be properly installed using either
front-mount or rear-mount installation.
Use commercially available parts when instal-
ling.
DIN Front-mount
1 Insert the mounting sleeve into the dash-
board.
For installation in shallow spaces, use the sup-
plied mounting sleeve. If there is enough space,
use the mounting sleeve that came with the ve-
hicle.
2 Secure the mounting sleeve by using a
screwdriver to bend the metal tabs (90°) into
place.
1
2
1Dashboard
2Mounting sleeve
3 Install the unit as illustrated.
1
2
3
4
5
1Nut
2Firewall or metal support
3Metal strap
4Screw
5Screw (M4 × 8)
Connections
4
Section
Installation
En
01
02

#Make sure that the unit is installed securely in
place. An unstable installation may cause skipping
or other malfunctions.
DIN Rear-mount
1 Determine the appropriate position
where the holes on the bracket and the side
of the unit match.
2 Tighten two screws on each side.
1
2
3
1Screw
2Mounting bracket
3Dashboard or console
!Use either truss (5 mm × 8 mm) or flush sur-
face (5 mm × 9 mm) screws, depending on
the bracket screw holes.
Removing the unit
1 Remove the trim ring.
1Trim ring
2Notched tab
!Releasing the front panel allows easier ac-
cess to the trim ring.
!When reattaching the trim ring, point the
side with the notched tab down.
2 Insert the supplied extraction keys into
both sides of the unit until they click into
place.
3 Pull the unit out of the dashboard.
Removing and re-attaching
the front panel
You can remove the front panel to protect your
unit from theft.
Press the detach button and push the front
panel upward and pull it toward you.
For details, refer to operation manual.
Fastening the front panel
If you do not plan to detach the front panel, the
front panel can be fastened with supplied
screws and holders.
1 Attach the holders to both sides of the
front panel.
1Holder
2 Replace the front panel to the unit.
3 Flip the holders into upright positions.
4 Fix the front panel to the unit using fix-
ing screws.
1Screw
English
Installation
5
Section
Installation
En
02

CAUTION
It is extremely dangerous to allow the micro-
phone lead to become wound around the steer-
ing column or shift lever. Be sure to install the
unit in such a way that it will not obstruct driv-
ing.
Note
Install the microphone in a position and orienta-
tion that will enable it to pick up the voice of the
person operating the system.
When installing the
microphone on the sun visor
1 Install the microphone on the micro-
phone clip.
1
2
1Microphone
2Microphone clip
2 Install the microphone clip on the sun
visor.
With the sun visor up, install the microphone
clip. (Lowering the sun visor reduces the voice
recognition rate.)
2
1
1Microphone clip
2Clamp
When installing the
microphone on the steering
column
1 Install the microphone on the micro-
phone clip.
1
2
3
4
1Microphone
2Microphone base
3Microphone clip
4Fit the microphone lead into the groove.
#Microphone can be installed without using mi-
crophone clip. In this case, detach the microphone
base from the microphone clip. To detach the micro-
phone base from the microphone clip, slide the mi-
crophone base.
2 Install the microphone clip on the steer-
ing column.
1
2
3
1Double-sided tape
2Install the microphone clip on the rear side of
the steering column.
3Clamp
Adjusting the microphone
angle
The microphone angle can be adjusted.
Installing the microphone
6
Section
Installing the microphone
En
03

English
7En

ATTENTION
!Utilisez des haut-parleurs avec une puis-
sance de sortie de 50 W et une impédance
de 4 Wà8W.N’utilisez pas des haut-parleurs
d’impédance 1 Wà3Wavec cet appareil.
!Le câble noir est la masse. Lorsque vous in-
stallez cet appareil ou un amplificateur de
puissance (vendu séparément), assurez-vous
de connecter le fil de masse en premier. As-
surez-vous que le fil de masse est connecté
correctement aux parties métalliques de la
carrosserie du véhicule. Le fil de masse de
l’amplificateur de puissance et celui de cet
appareil ou de tout autre appareil doivent
être connectés au véhicule séparément et
avec des vis différentes. Si la vis du fil de
masse se desserre ou tombe, il peut en résul-
ter un incendie, de la fumée ou un dysfonc-
tionnement.
*1Non fourni avec cet appareil.
*1
Important
!Lors de l’installation de cet appareil dans un
véhicule sans position ACC (accessoire) sur
le contact d’allumage, ne pas connecter le
câble rouge à la borne qui détecte l’utilisa-
tion de la clé de contact peut entraîner le dé-
chargement de la batterie.
O
N
S
T
A
R
T
O
F
F
Avec position ACC Sans position ACC
!Utilisez cet appareil uniquement sur des vé-
hicules avec une batterie 12 volts et une
mise à la masse du négatif. Le non respect
de cette prescription peut engendrer un in-
cendie ou un dysfonctionnement.
!Pour éviter un court-circuit, une surchauffe
ou un dysfonctionnement, assurez-vous de
respecter les instructions suivantes.
—Déconnectez la borne négative de la batterie
avant l’installation.
—Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez dans du ruban adhésif les parties du
câblage en contact avec des pièces en métal.
—Placez les câbles à l’écart de toutes les par-
ties mobiles, telles que le levier de vitesse et
les rails des sièges.
—Placez les câbles à l’écart de tous les endroits
chauds, par exemple les sorties de chauf-
fage.
—Ne reliez pas le câble jaune à la batterie à tra-
vers le trou dans le compartiment moteur.
—Recouvrez tous les connecteurs de câbles qui
ne sont pas connectés avec du ruban adhésif
isolant.
—Ne raccourcissez pas les câbles.
—Ne coupez jamais l’isolation du câble d’ali-
mentation de cet appareil pour partager l’ali-
mentation avec d’autres appareils. La
capacité en courant du câble est limitée.
—Utilisez un fusible correspondant aux caracté-
ristiques spécifiées.
—Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
—Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
!Lorsque cet appareil est sous tension, les si-
gnaux de commande sont transmis via le
câble bleu/blanc. Connectez ce câble à la té-
lécommande du système d’un amplificateur
de puissance externe ou à la borne de
commande du relais de l’antenne motorisée
du véhicule (max. 300 mA 12 V CC). Si le véhi-
cule est équipé d’une antenne intégrée à la
lunette arrière, connectez-le à la borne d’ali-
mentation de l’amplificateur d’antenne.
!Ne reliez jamais le câble bleu/blanc à la
borne d’alimentation d’un amplificateur de
puissance externe. De même, ne le reliez pas
à la borne d’alimentation de l’antenne moto-
risée. Dans le cas contraire, il peut en résul-
ter un déchargement de la batterie ou un
dysfonctionnement.
Cet appareil
3456a7 b
c
8
1
2
9
d
1Port USB 1
2Port USB 2
3Entrée antenne
15 cm
4Entrée audio
5Fusible (10 A)
6Entrée cordon d’alimentation
7Entrée télécommande câblée
Un adaptateur de télécommande câblée
(vendu séparément) peut être connecté.
8Entrée microphone
9Microphone
4m
aSortie arrière ou sortie des aigus
bSortie avant ou sortie des médiums
cSortie des extrêmes graves ou sortie des gra-
ves
dCâble USB
1,5 m
!Si USB1 (périphérique de stockage USB
1)/iPod1 (iPod connecté via l’entrée USB
1) et USB2 (périphérique de stockage
USB 2)/iPod2 (iPod connecté via l’entrée
USB 2) sont connectés simultanément,
utilisez un câble USB Pioneer (CD-U50E)
en plus du câble standard USB Pioneer.
Cordon d’alimentation








1
8
9
c
d
6
32
4
5
7
a
b
e
f
h
i
g
LR
F/M
R/H
1Vers l’entrée cordon d’alimentation
2Gauche
3Droite
4Haut-parleur avant ou haut-parleur de mé-
diums
5Haut-parleur arrière ou haut-parleur d’aigus
6Blanc
7Blanc/noir
Connexions
8
Section
Connexions
Fr
01

8Gris
9Gris/noir
aVert
bVert/noir
cViolet
dViolet/noir
eNoir (masse du châssis)
Connectez sur un endroit métallique propre,
non recouvert de peinture.
fJaune
Connectez à la borne d’alimentation 12 V per-
manente.
gRouge
Connectez à la borne contrôlée par le
contact d’allumage (12 V CC).
hBleu/blanc
Connectez à la broche de commande du sys-
tème de l’amplificateur de puissance ou à la
broche de commande du relais de l’antenne
automatique (max. 300 mA 12 V CC).
iOrange/blanc
Connectez à la borne du commutateur d’é-
clairage.
Amplificateur de puissance
(vendu séparément)
Mode standard avec un
amplificateur interne
Important
!Changez la position du commutateur DSP
sur le mode standard (STD).
Pour plus de détails sur la modification des
réglages, reportez-vous au mode d’emploi ou
à la page suivante, Changement du mode de
fonctionnement du DSP.
!Les signaux suivants sont émis par les fils
des haut-parleurs lorsque la connexion est
établie.
Blanc : Avant gauche +
Blanc/noir : Avant gauche *
Gris : Avant droite +
Gris/noir : Avant droite *
Vert : Arrière gauche +
Vert/noir : Arrière gauche *
Violet : Arrière droite +
Violet/noir: Arrière droite *




13
2
4
55
1Télécommande du système
Connectez au câble bleu/blanc.
2Amplificateur de puissance (vendu séparé-
ment)
3Connectez avec un câble RCA (vendu séparé-
ment)
4Vers la sortie haut-parleur d’extrêmes graves
5Haut-parleur d’extrêmes graves
Mode standard sans
amplificateur interne
Important
!Changez la position du commutateur DSP
sur le mode standard (STD).
Pour plus de détails sur la modification des
réglages, reportez-vous au mode d’emploi ou
à la page suivante, Changement du mode de
fonctionnement du DSP.
!Si vous utilisez ce système, nous vous re-
commandons de mettre l’amplificateur in-
terne de cet appareil hors service.
Pour plus de détails, reportez-vous au mode
d’emploi.
!Les fils des haut-parleurs ne sont pas utilisés
lorsque la connexion n’est pas établie.












1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1Télécommande du système
Connectez au câble bleu/blanc.
2Amplificateur de puissance (vendu séparé-
ment)
3Connectez avec un câble RCA (vendu séparé-
ment)
4Vers la sortie arrière
5Haut-parleur arrière
6Vers la sortie avant
7Haut-parleur avant
8Vers la sortie haut-parleur d’extrêmes graves
9Haut-parleur d’extrêmes graves
Mode réseau de séparation à 3
voies avec un amplificateur interne
Important
!Changez la position du commutateur DSP
sur le mode réseau de séparation à 3 voies
(NW).
Pour plus de détails sur la modification des
réglages, reportez-vous au mode d’emploi ou
à la page suivante, Changement du mode de
fonctionnement du DSP.
!Les signaux suivants sont émis par les fils
des haut-parleurs lorsque la connexion est
établie.
Blanc : Médiums gauche +
Blanc/noir : Médiums gauche *
Gris : Médiums droite +
Gris/noir : Médiums droite *
Vert : Aigus gauche +
Vert/noir : Aigus gauche *
Violet : Aigus droite +
Violet/noir: Aigus droite *




13
2
4
55
1Télécommande du système
Connectez au câble bleu/blanc.
2Amplificateur de puissance (vendu séparé-
ment)
3Connectez avec un câble RCA (vendu séparé-
ment)
4Vers la sortie des graves
5Haut-parleur de graves
Mode réseau de séparation à 3
voies sans amplificateur interne
Important
!Changez la position du commutateur DSP
sur le mode réseau de séparation à 3 voies
(NW).
Pour plus de détails sur la modification des
réglages, reportez-vous au mode d’emploi ou
à la page suivante, Changement du mode de
fonctionnement du DSP.
!Si vous utilisez ce système, nous vous re-
commandons de mettre l’amplificateur in-
terne de cet appareil hors service.
Pour plus de détails, reportez-vous au mode
d’emploi.
!Les fils des haut-parleurs ne sont pas utilisés
lorsque la connexion n’est pas établie.
Français
Connexions
9
Section
Connexions
Fr
01













1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1Télécommande du système
Connectez au câble bleu/blanc.
2Amplificateur de puissance (vendu séparé-
ment)
3Connectez avec un câble RCA (vendu séparé-
ment)
4Vers la sortie des aigus
5Haut-parleur d’aigus
6Vers la sortie des médiums
7Haut-parleur de médiums
8Vers la sortie des graves
9Haut-parleur de graves
Changement du mode de
fonctionnement du DSP
Cet appareil présente deux modes de fonction-
nement : le mode réseau de séparation à 3 voies
(NW) et le mode standard (STD). Vous pouvez
passer d’un mode à l’autre comme vous voulez.
Initialement, le DSP est réglé sur le mode stan-
dard (STD).
!Après le changement de mode, réinitialisez
le microprocesseur.
ATTENTION
N’utilisez pas l’appareil en mode standard
quand un système de haut-parleurs pour le
mode réseau de séparation à 3 voies est
connecté à l’appareil. Cela pourrait endomma-
ger les haut-parleurs.
1 Utilisez un tournevis plat fin pour chan-
ger la position du commutateur DSP sur le
fond de l’appareil.
2 Appuyez sur RESET avec la pointe d’un
stylo ou un autre instrument pointu.
Pour plus de détails, reportez-vous au mode
d’emploi.
Entrée audio
Si vous connectez l’appareil à un périphérique
audio via la sortie RCA ou à un périphérique
audio sans sortie RCA, vous pouvez effectuer la
configuration pour que le son du périphérique
audio soit émis par les haut-parleurs connectés
àl’appareil. Modifiez les réglages au besoin
selon si le périphérique connecté possède une
sortie RCA ou non.
Pour plus de détails sur la modification des ré-
glages, reportez-vous au mode d’emploi ou à
cette page, Changement entre les modes entrée
RCA.
Lors de la connexion de
l’appareil à un système stéréo
du véhicule avec la sortie RCA
23 4
1
1Système stéréo de véhicule avec sortie RCA
2Vers la sortie audio
3Connectez avec un câble RCA (vendu séparé-
ment)
4Vers l’entrée audio
Lors de la connexion de
l’appareil à un système stéréo
du véhicule sans sortie RCA
2
3
4
5
6
78
1
1Système stéréo de véhicule sans sortie RCA
2Vers la sortie des haut-parleurs
3Rouge : +droit
4Noir : *droit
5Noir : *gauche
6Blanc : +gauche
7Câble de conversion haut-parleur - RCA
(fourni)
19 cm
8Vers l’entrée audio
Changement entre les modes
entrée RCA
%Utilisez un tournevis plat fin pour chan-
ger la position du commutateur de mode en-
trée RCA sur le fond de l’appareil.
!L(Bas) - Pour l’émission depuis la sortie RCA
d’un périphérique connecté
!H(Haut) - Pour l’émission depuis la sortie
des haut-parleurs d’un périphérique
connecté
Connexions
10
Section
Connexions
Fr
01

Important
!Vérifiez toutes les connexions et tous les sys-
tèmes avant l’installation finale.
!N’utilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
!Consultez votre revendeur si l’installation né-
cessite le perçage de trous ou d’autres modi-
fications du véhicule.
!N’installez pas cet appareil là où :
—il peut interférer avec l’utilisation du véhicule.
—il peut blesser un passager en cas d’arrêt
soudain du véhicule.
!Le laser à semi-conducteur sera endommagé
s’il devient trop chaud. Installez cet appareil
àl’écart de tous les endroits chauds, par
exemple les sorties de chauffage.
!Des performances optimales sont obtenues
quand l’appareil est installé à un angle infé-
rieur à 60°.
60°
!Lors de l’installation, pour assurer une dis-
persion correcte de la chaleur quand cet ap-
pareil est utilisé, assurez-vous de laisser un
espace important derrière la face arrière et
enroulez les câbles volants de façon qu’ils ne
bloquent pas les orifices d’aération.
5cmcm
Laissez suffisamment
d’espace 5 cm
5 cm
Montage avant/arrière DIN
Cet appareil peut être installé correctement soit
en montage frontal ou en montage arrière.
Utilisez des pièces disponibles dans le
commerce lors de l’installation.
Montage frontal DIN
1 Insérez le manchon de montage dans le
tableau de bord.
Lors de l’installation de cet appareil dans un es-
pace peu profond, utilisez le manchon de mon-
tage fourni. Si l’espace est suffisant, utilisez le
manchon de montage fourni avec le véhicule.
2 Fixez le manchon de montage en utilisant
un tournevis pour courber les pattes métalli-
ques (90°) en place.
1
2
1Tableau de bord
2Manchon de montage
3 Installez l’appareil comme indiqué sur la
figure.
1
2
3
4
5
1Écrou
2Pare-feu ou support métallique
3Attache en métal
4Vis
5Vis (M4 × 8)
#Assurez-vous que l’appareil est correctement mis
en place. Toute installation instable peut entraîner
des sauts ou autres dysfonctionnements.
Montage arrière DIN
1 Déterminez la position appropriée où les
trous sur le support et sur le côté de l’appa-
reil se correspondent.
2 Serrez deux vis de chaque côté.
1
2
3
1Vis
2Support de montage
3Tableau de bord ou console
!Utilisez des vis à tête bombée (5 mm × 8
mm) ou des vis en affleurement (5 mm × 9
mm), selon la forme des trous de vis dans le
support.
Retrait de l’appareil
1 Retirez l’anneau de garniture.
1Anneau de garniture
2Encoche
!Retirer la face avant permet d’accéder plus
facilement à l’anneau de garniture.
!Quand vous remontez l’anneau de garniture,
pointez le côté avec l’encoche vers le bas.
2 Insérez les clés d’extraction fournies dans
les deux côtés de l’appareil jusqu’àcequ’el-
les s’enclenchent en place.
3 Tirez l’appareil hors du tableau de bord.
Retrait et remontage de la
face avant
Vous pouvez retirer la face avant pour protéger
l’appareil contre le vol.
Appuyez sur la touche de retrait, puis poussez la
face avant vers le haut et tirez-la vers vous.
Pour plus de détails, reportez-vous au mode
d’emploi.
Fixation de la face avant
Si vous ne souhaitez pas détacher la face avant,
elle peut être fixée avec les vis et supports four-
nis.
Français
Installation
11
Section
Installation
Fr
02

1 Fixez les supports des deux côtés de la
face avant.
1Support
2 Remettez la face avant sur l’appareil.
3 Remettez les supports en position verti-
cale.
4 Fixez la face avant sur l’appareil à l’aide
des vis de fixation.
1Vis PRÉCAUTION
Il est extrêmement dangereux de laisser le fil du
microphone s’enrouler autour de la colonne de
direction ou du levier de vitesse. Assurez-vous
d’installer cet appareil de telle manière qu’il ne
gêne pas la conduite.
Remarque
Installez le microphone dans une position et
une orientation qui lui permette de capter la voix
de la personne qui utilise le système.
Si vous installez le
microphone sur le pare-soleil
1 Installez le microphone sur le clip micro-
phone.
1
2
1Microphone
2Clip microphone
2 Installez le clip microphone sur le pare-
soleil.
Avec le pare-soleil relevé, installez le clip micro-
phone. (Abaisser le pare-soleil réduit le taux de
reconnaissance vocale.)
2
1
1Clip microphone
2Serre-fils
Si vous installez le microphone
sur la colonne de direction
1 Installez le microphone sur le clip micro-
phone.
1
2
3
4
1Microphone
2Base pour microphone
3Clip microphone
4Insérez le fil du microphone dans la fente.
#Le microphone peut être installé sans le clip mi-
crophone. Dans ce cas, détachez la base pour micro-
phone du clip microphone. Pour détacher la base
pour microphone du clip microphone, faites-la glis-
ser.
Installation
12
Section
Installation du microphone
Fr
02
03

2 Installez le clip microphone sur la colonne
de direction.
1
2
3
1Bande double face
2Installez le clip microphone sur la face arrière
de la colonne de direction.
3Serre-fils
Réglage de l’angle du
microphone
L’angle du microphone peut être réglé.
Français
Installation du microphone
13
Section
Fr
03

ADVERTENCIA
!Utilice altavoces de más de 50 W (valor de
salida) y de entre 4 Wy8W(valor de impe-
dancia). No utilice altavoces de 1 Wa3W
con esta unidad.
!El cable negro es el cable a tierra. Cuando
instale esta unidad o el amplificador de po-
tencia (vendido por separado), siempre co-
necte primero el cable a tierra. Compruebe
que el cable de tierra está conectado adecua-
damente a las partes metálicas de la carroce-
ría del automóvil. El cable a tierra del
amplificador, el de esta unidad o el de cual-
quier otro dispositivo debe conectarse al
automóvil por separado usando tornillos dife-
rentes. Si el tornillo para el cable a tierra se
afloja o se cae, puede provocar incendios,
humo o averías.
*1No se suministra para esta unidad.
*1
Importante
!Cuando esta unidad se instale en un ve-
hículo sin posición ACC (accesorio) en la
llave de encendido, el cable rojo se debe co-
nectar al terminal que pueda detectar la ope-
ración de la llave de encendido. De lo
contrario, puede descargarse la batería.
O
N
S
T
A
R
T
O
F
F
Posición ACC Sin posición ACC
!Utilice esta unidad únicamente con una ba-
tería de 12 voltios y conexión a tierra negati-
va. De lo contrario, pueden producirse
incendios o averías.
!Para evitar cortocircuitos, sobrecalentamien-
to o fallos de funcionamiento, asegúrese de
seguir estas instrucciones.
—Desconecte el terminal negativo de la batería
antes de la instalación.
—Asegure el cableado con pinzas para cables
o cinta adhesiva. Envuelva con cinta adhesiva
las partes en contacto con piezas metálicas
para proteger el cableado.
—Mantenga los cables alejados de las partes
móviles, como la palanca de cambios y los
raíles de los asientos.
—Coloque todos los cables alejados de lugares
calientes, como cerca de la salida del calefac-
tor.
—No conecte el cable amarillo a la batería pa-
sándolo a través del orificio hasta el compar-
timento del motor.
—Cubra con cinta aislante los conectores de
cables que queden desconectados.
—No acorte ningún cable.
—Nunca corte el aislamiento del cable de ali-
mentación de esta unidad para compartir la
corriente con otros equipos. La capacidad de
corriente del cable es limitada.
—Utilice un fusible con la intensidad nominal
indicada.
—Nunca conecte el cable negativo de los alta-
voces directamente a tierra.
—Nunca empalme los cables negativos de va-
rios altavoces.
!Cuando se enciende esta unidad, se emite
una señal de control a través del cable azul/
blanco. Conecte este cable al mando a dis-
tancia del sistema de un amplificador de po-
tencia externo o al terminal de control del
relé de la antena automática del vehículo
(máx. 300 mA 12Vcc). Si el vehículo posee
una antena integrada en el cristal del para-
brisas, conéctela al terminal de la fuente de
alimentación del amplificador de la antena.
!Nunca conecte el cable azul/blanco al termi-
nal de potencia de un amplificador de poten-
cia externo. Ni tampoco lo conecte al
terminal de potencia de la antena automáti-
ca. De lo contrario, puede descargarse la ba-
tería o producirse un fallo de
funcionamiento.
Esta unidad
3456a7 b
c
8
1
2
9
d
1Puerto USB 1
2Puerto USB 2
3Entrada de antena
15 cm.
4Entrada de audio
5Fusible (10 A)
6Entrada del cable de alimentación
7Entrada remota conectada
Es posible conectar un adaptador de mando
a distancia físicamente conectado (se vende
por separado).
8Entrada del micrófono
9Micrófono
4m
aSalida trasera o salida de gama alta
bSalida delantera o salida de gama media
cAltavoz de subgraves o salida de gama baja
dCable USB
1,5 m
!Si conecta un USB1 (dispositivo de alma-
cenamiento USB 1)/iPod1 (iPod conec-
tado por entrada USB 1) y un USB2
(dispositivo de almacenamiento USB 2)/
iPod2 (iPod conectado por entrada USB
2) al mismo tiempo, utilice un cable USB
Pioneer (CD-U50E) además del cable
USB Pioneer habitual.
Cable de alimentación








1
8
9
c
d
6
32
4
5
7
a
b
e
f
h
i
g
LR
F/M
R/H
1A la toma del cable de alimentación
2Izquierda
3Derecha
4Altavoz delantero o de gama media
5Altavoz trasero o de gama alta
6Blanco
7Blanco/negro
8Gris
9Gris/negro
aVerde
bVerde/negro
cVioleta
dVioleta/negro
Conexiones
14
Sección
Conexiones
Es
01

eNegro (toma de tierra del chasis)
Conectar a una parte metálica limpia, sin
pintura.
fAmarillo
Conectar al terminal de alimentación cons-
tante de 12 V.
gRojo
Conectar al terminal controlado por la llave
de encendido (12 V cc).
hAzul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia o al terminal de
control del relé de la antena (máx. 300 mA
12 V cc).
iNaranja/blanco
Conectar al terminal del interruptor de ilumi-
nación.
Amplificador de potencia
(se vende por separado)
Modo estándar con
amplificador interno
Importante
!Cambie el interruptor DSP al modo estándar
(STD).
Para más información, consulte el manual
de funcionamiento o Cambio del modo de
ajuste del DSP en la página siguiente.
!Las siguientes señales se emiten por los ca-
bles de los altavoces cuando se está utilizan-
do esta conexión.
Blanco: Delantero izquierdo +
Blanco/negro: Delantero izquierdo *
Gris: Delantero derecho +
Gris/negro: Delantero derecho *
Verde: Trasero izquierdo +
Verde/negro: Trasero izquierdo *
Violeta: Trasero derecho +
Violeta/negro: Trasero derecho *




13
2
4
55
1Control remoto del sistema
Conexión a cable azul/blanco.
2Amplificador de potencia (se vende por sepa-
rado)
3Conectar con cable RCA (se vende por sepa-
rado)
4Salida de subgraves
5Altavoz de subgraves
Modo estándar sin amplificador
interno
Importante
!Cambie el interruptor DSP al modo estándar
(STD).
Para más información, consulte el manual
de funcionamiento o Cambio del modo de
ajuste del DSP en la página siguiente.
!Si se utiliza este sistema, se recomienda apa-
gar el amplificador interno de la unidad.
Si desea más información, consulte el ma-
nual de instrucciones.
!Cuando se utiliza esta conexión, los cables
de los altavoces no se utilizan.












1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1Control remoto del sistema
Conexión a cable azul/blanco.
2Amplificador de potencia (se vende por sepa-
rado)
3Conectar con cable RCA (se vende por sepa-
rado)
4A la salida trasera
5Altavoz trasero
6Salida delantera
7Altavoz delantero
8Salida de subgraves
9Altavoz de subgraves
Modo de red de 3 vías con
amplificador interno
Importante
!Cambie el interruptor DSP al modo de red de
3 vías (NW).
Para más información, consulte el manual
de funcionamiento o Cambio del modo de
ajuste del DSP en la página siguiente.
!Las siguientes señales se emiten por los ca-
bles de los altavoces cuando se está utilizan-
do esta conexión.
Blanco: izquierdo de gama media +
Blanco/negro: izquierdo de gama media *
Gris: derecho de gama media +
Gris/negro: derecho de gama media *
Verde: izquierdo de gama alta +
Verde/negro: izquierdo de gama alta *
Violeta: derecho de gama alta +
Violeta/negro: derecho de gama alta *




13
2
4
55
1Control remoto del sistema
Conexión a cable azul/blanco.
2Amplificador de potencia (se vende por sepa-
rado)
3Conectar con cable RCA (se vende por sepa-
rado)
4A salida de gama baja
5Altavoz de gama baja
Modo de red de 3 vías sin
amplificador interno
Importante
!Cambie el interruptor DSP al modo de red de
3 vías (NW).
Para más información, consulte el manual
de funcionamiento o Cambio del modo de
ajuste del DSP en la página siguiente.
!Si se utiliza este sistema, se recomienda apa-
gar el amplificador interno de la unidad.
Si desea más información, consulte el ma-
nual de instrucciones.
!Cuando se utiliza esta conexión, los cables
de los altavoces no se utilizan.
Español
Conexiones
15
Sección
Conexiones
Es
01













1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1Control remoto del sistema
Conexión a cable azul/blanco.
2Amplificador de potencia (se vende por sepa-
rado)
3Conectar con cable RCA (se vende por sepa-
rado)
4A salida de gama alta
5Altavoz de gama alta
6A salida de gama media
7Altavoz de gama media
8A salida de gama baja
9Altavoz de gama baja
Cambio del modo de ajuste del DSP
Esta unidad ofrece dos modos de funcionamien-
to: el modo de red de 3 vías (NW) y el modo es-
tándar (STD). Se puede cambiar entre los
modos según se desee. El DSP viene ajustado
en el modo estándar (STD).
!Después de realizar el cambio, reinicie el mi-
croprocesador.
ADVERTENCIA
No utilice la unidad en el modo estándar si está
conectada a un sistema de altavoces para el
modo de red de 3 vías. Al hacerlo, pueden da-
ñarse los altavoces.
1 Utilice un destornillador fino y plano
para cambiar el interruptor del DSP situado
en la parte inferior de esta unidad.
2 Pulse RESET con la punta de un lapicero u
otro instrumento con punta.
Si desea más información, consulte el manual
de instrucciones.
Entrada de audio
Si conecta la unidad a un dispositivo de audio
con salida RCA o a uno sin salida RCA, podrá
ajustarlo de manera que el audio del dispositivo
se emita a través de los auriculares conectados
a la unidad. Cambie la configuración, según sea
necesario, basándose en si el dispositivo conec-
tado tiene o no una salida RCA.
Para más información, consulte el manual de
funcionamiento o Cambio entre modos de entra-
da RCA en esta página.
Si se conecta la unidad al equipo
de audio de un automóvil con
salida RCA
23 4
1
1Equipo de audio de automóvil con salida
RCA
2A salida de audio
3Conectar con cable RCA (se vende por sepa-
rado)
4A entrada de audio
Si se conecta la unidad al equipo
de audio de un automóvil sin
salida RCA
2
3
4
5
6
78
1
1Equipo de audio de automóvil sin salida RCA
2A salida del altavoz
3Rojo: derecha +
4Negro: derecha *
5Negro: izquierda *
6Blanco: izquierda +
7Cable de conversión altavoces-RCA (se sumi-
nistra)
19 cm
8A entrada de audio
Cambio entre modos de entrada
RCA
%Utilice un destornillador fino y plano
para cambiar el interruptor del modo de en-
trada RCA situado en la parte inferior de esta
unidad.
!L(Bajo): si entra desde una entrada RCA de
un dispositivo conectado
!H(Alto): si entra desde la salida del altavoz
de un dispositivo conectado
Conexiones
16
Sección
Conexiones
Es
01

Importante
!Compruebe todas las conexiones y sistemas
antes de la instalación final.
!No utilice piezas no autorizadas, ya que pue-
den causar anomalías.
!Consulte a su distribuidor si para la instala-
ción es necesario taladrar orificios o hacer
otras modificaciones al vehículo.
!No instale esta unidad en un lugar donde:
—pueda interferir con la conducción del ve-
hículo.
—pueda lesionar a un pasajero como conse-
cuencia de un frenazo brusco.
!El láser semiconductor se dañará si se sobre-
calienta. Instale esta unidad alejada de
zonas que alcancen altas temperaturas,
como cerca de la salida del calefactor.
!Se logra un rendimiento óptimo si la unidad
se instala en un ángulo inferior a 60°.
60°
!Cuando instale, para asegurar la dispersión
apropiada del calor durante el uso de esta
unidad, asegúrese de dejar un amplio espa-
cio por detrás del panel trasero y enrolle los
cables sueltos de modo que no bloqueen las
aberturas de ventilación.
5cmcm
Deje un amplio espacio 5 cm
5 cm
Montaje delantero/posterior
de DIN
Esta unidad puede instalarse correctamente
tanto si se realiza una instalación frontal o trase-
ra.
En la instalación, emplee piezas disponibles en
el mercado.
Montaje delantero DIN
1 Inserte el manguito de montaje en el sal-
picadero.
Si realiza la instalación en un espacio poco pro-
fundo, utilice el manguito de montaje suminis-
trado. Si hay suficiente espacio, utilice el
manguito de montaje que venía con el vehículo.
2 Fije el manguito de montaje utilizando
un destornillador para doblar las pestañas
metálicas (90°) y colocarlas en su lugar.
1
2
1Salpicadero
2Manguito de montaje
3 Instale la unidad según la ilustración.
1
2
3
4
5
1Tuerca
2Muro cortafuego o soporte de metal
3Correa metálica
4Tornillo
5Tornillo (M4 × 8)
#Asegúrese de que la unidad esté firmemente ins-
talada en su lugar. Una instalación inestable puede
causar saltos en el audio o anomalías en la unidad.
Montaje trasero DIN
1 Determine la posición correcta, de modo
que los orificios del soporte y del lateral de
la unidad coincidan.
2 Apriete los dos tornillos en cada lado.
1
2
3
1Tornillo
2Carcasa
3Salpicadero o consola
!Utilice tornillos de cabeza redonda (5 mm ×
8 mm) o tornillos de cabeza embutida (5 mm
× 9 mm), según los orificios roscados del so-
porte.
Extraer la unidad
1 Retire el anillo de guarnición.
1Anillo de guarnición
2Pestaña con muesca
!Retire el panel frontal para acceder más fácil-
mente al anillo de guarnición.
!Al volver a colocar el anillo de guarnición,
oriente hacia abajo la pestaña con muesca.
2 Inserte en ambos lados de la unidad las
llaves de extracción provistas hasta que se
escuche un ligero chasquido.
3 Extraiga la unidad del salpicadero.
Retirada y colocación del
panel frontal
Puede extraer el panel frontal para proteger la
unidad contra robo.
Pulse el botón de soltar, empuje el panel frontal
hacia arriba y tire de él hacia sí.
Si desea más información, consulte el manual
de instrucciones.
Español
Instalación
17
Sección
Instalación
Es
02

Fijación del panel delantero
Si no tiene previsto retirar el panel delantero,
éste se puede fijar con los tornillos y los sopor-
tes suministrados.
1 Coloque los soportes a ambos lados del
panel delantero.
1Soporte
2 Cambie el panel delantero por la unidad.
3 Vuelva los soportes a la posición vertical.
4 Fije la carátula a la unidad, usando los
tornillos de fijación.
1Tornillo
PRECAUCIÓN
Es muy peligroso que el cable del micrófono se
enrolle alrededor de la columna de dirección o
la palanca de cambios. Asegúrese de instalar la
unidad de tal forma que no dificulte la conduc-
ción.
Nota
Instale el micrófono en una posición y orien-
tación que permita detectar la voz de la persona
que utiliza el sistema.
Instalación del micrófono en
el parasol
1 Instale el micrófono en la abrazadera del
micrófono.
1
2
1Micrófono
2Pinza
2 Instale la abrazadera del micrófono en el
parasol.
Levante el parasol e instale la pinza del micrófo-
no (si lo baja reduce la capacidad del reconoci-
miento de voz).
2
1
1Pinza
2Abrazadera
Instalación del micrófono en
la columna de dirección
1 Instale el micrófono en la abrazadera del
micrófono.
1
2
3
4
1Micrófono
2Base del micrófono
3Pinza
4Ajuste el cable del micrófono en la ranura.
#El micrófono puede instalarse sin necesidad de
la pinza. Si lo hace así, separe primero la base del
micrófono de la pinza deslizando la base del micró-
fono.
Instalación
18
Sección
Instalación del micrófono
Es
02
03

2 Instale la abrazadera del micrófono en la
columna de dirección.
1
2
3
1Cinta adhesiva de doble cara
2Instale la abrazadera del micrófono en la
parte trasera de la columna de dirección.
3Abrazadera
Ajuste del ángulo del
micrófono
Se puede ajustar el ángulo del micrófono.
Español
Instalación del micrófono
19
Sección
Es
03

PIONEER CORPORATION
1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,
Kanagawa 212-0031, JAPAN
PIONEER ELECTRONICS (USA) INC.
P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.
TEL: [phone]
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique
TEL: [phone]
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
253 Alexandra Road, #04-01, Singapore 159936
TEL: [phone]
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
5 Arco Lane, Heatherton, Victoria, 3202 Australia
TEL: [phone]
PIONEER ELECTRONICS OF CANADA, INC.
340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada
TEL: [phone]
TEL: [phone]
PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.
Blvd.Manuel Avila Camacho 138 10 piso
Col.Lomas de Chapultepec, Mexico, D.F. 11000
TEL: [phone]
先鋒股份有限公司
台北市內湖區瑞光路407號8樓
電話: 886-(0)2-2657-3588
先鋒電子（香港）有限公司
香港九龍長沙灣道909號5樓
電話: 852-2848-6488
ã2011 PIONEER CORPORATION. All rights reserved.
ã2011 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. Printed in Thailand
Imprimé en Thaïlande
<CRD4618-A/N> UC
<KOKZX> <11L00000>
