Pioneer VSX-934 Manual

a
b
c
Install & Connections
Installation & Raccordements / Instalación y conexiones / Installazione e collegamenti / Installationen und Anschlüsse / Installeren en verbindingen / Installation & anslutningar
AV RECEIVER / RECEPTEUR AV
＊2
4-16Ω
b
a
1 2
3
＊1
ᴧº1/2˝
(12 mm)
ᴧ
a
＊4
＊3
＊
1 ＊2 ＊3 ＊4
*29403582*
SN 29403582 F1812-0
MANUAL
http://jp.pioneer-audiovisual.com/manual/vsx934/top.pdf
a: 22° to 30°, b: 90° to 110°, c: 135° to 150°
aSpeaker cable, bSubwoofer cable
Front Speakers
Center Speaker
Surround Speakers
Powered Subwoofer
Surround Back Speakers
1,2
3
4,5
6
7,8
7.1 ch System
Initial Setup Guide
Guide de Conguration Initiale / Guía de conguración inicial / Guida al
setup iniziale / Leitfaden zur ersten Einrichtung / Gids voor Begininstelling
/ Grundinställningsguide
VSX-934
En : Refer to the instruction manual
available on our website to install and
connect speaker systems other than
7.1 ch. / Fr : Se référer aux instructions
du mode d’emploi disponible sur notre
site Web pour installer et raccorder les
systèmes d’enceintes autres que 7.1. /
Es : Consulte el manual de instruc-
ciones disponible en nuestro sitio web
para instalar y conectar sistemas de
altavoces que no sean de 7.1 canales. /
It : Consultare il manuale di istruzioni
disponibile presso il nostro sito web
per installare e collegare i sistemi di
diffusori diversi da 7.1 canali. / De :
Informationen zum Installieren und
Anschließen anderer Lautsprechersys-
teme als 7.1 ch nden Sie in der auf
unserer Website verfügbaren Bedie-
nungsanleitung. / Nl : Raadpleeg de
gebruiksaanwijzing die op onze website
beschikbaar is om andere luidspreker-
systemen dan 7.1 ch te installeren en
te verbinden. / Sv : I bruksanvisning-
en, som nns på vår webbplats, nns
information om hur du installerar och
ansluter andra högtalarsystem än 7.1
kanaler.
En : Refer to the instruction manual available on our website to install and connect speaker systems other than 7.1 ch. / Fr : Se référer aux instructions du mode d’emploi disponible sur notre site Web pour installer et raccorder les systèmes d’enceintes
autres que 7.1. / Es : Consulte el manual de instrucciones disponible en nuestro sitio web para instalar y conectar sistemas de altavoces que no sean de 7.1 canales. / It : Consultare il manuale di istruzioni disponibile presso il nostro sito web per installa-
re e collegare i sistemi di diffusori diversi da 7.1 canali. / De : Informationen zum Installieren und Anschließen anderer Lautsprechersysteme als 7.1 ch nden Sie in der auf unserer Website verfügbaren Bedienungsanleitung. / Nl : Raadpleeg de gebruiks-
aanwijzing die op onze website beschikbaar is om andere luidsprekersystemen dan 7.1 ch te installeren en te verbinden. / Sv : I bruksanvisningen, som nns på vår webbplats, nns information om hur du installerar och ansluter andra högtalarsystem än
7.1 kanaler. http://jp.pioneer-audiovisual.com/manual/vsx934/top.pdf
For North American models only / Pour les modèles nord-américains
uniquement / Solo para modelos norteamericanos / Solo per i modelli
per il Nord America / Nur bei Modellen für Nordamerika / Alleen voor
Noord-Amerikaanse modellen / Endast nordamerikanska modeller
SN29403582_VSX-934_QSG_U7.indd 1 2018/12/17 10:20:18

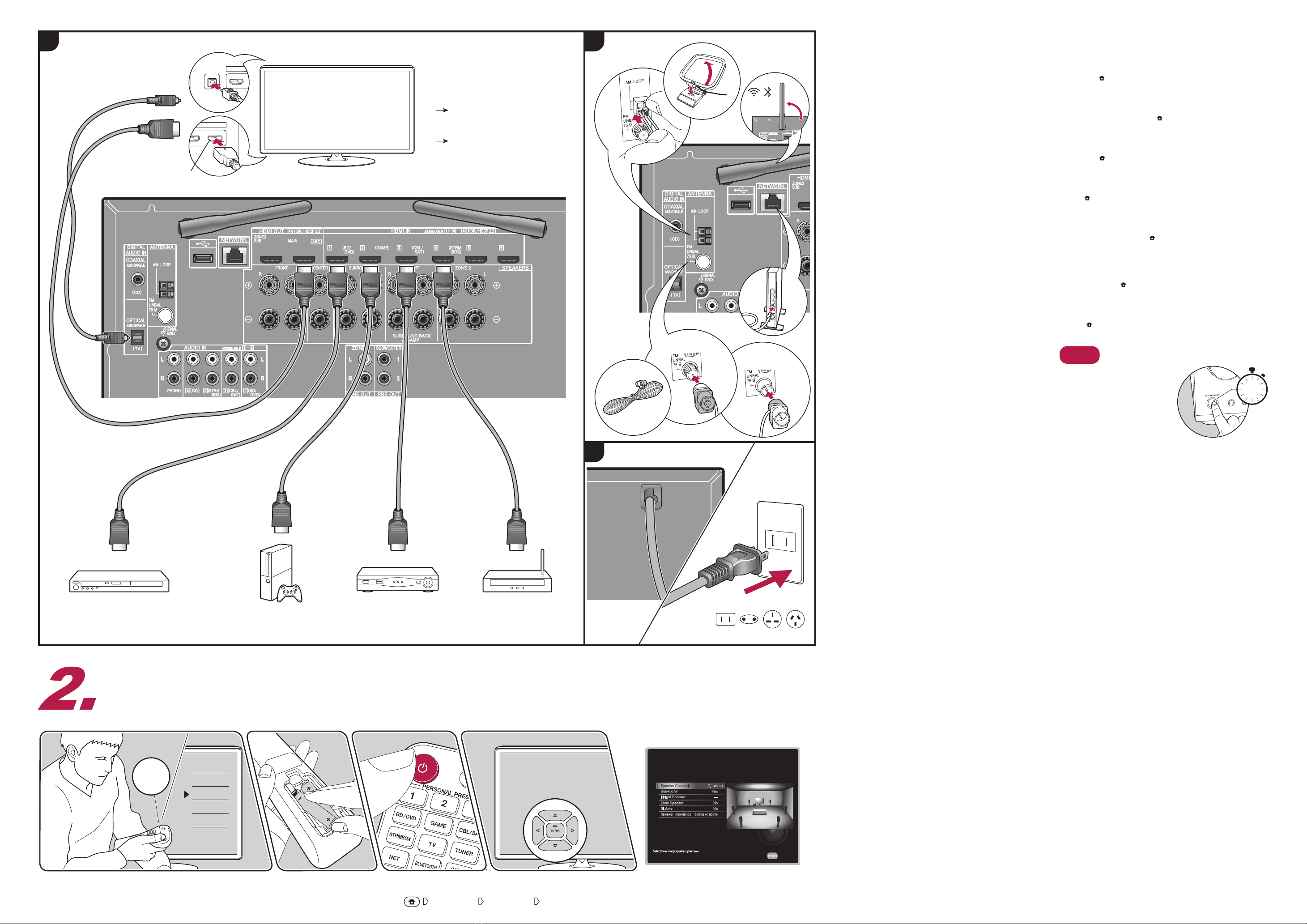

ARC TV
c
Non-ARC TV
c+ d
BD/DVD Cable/Satellite set-top box
Streaming
media playerGAME
IN(ARC)
d
ARC
c
DIGITAL
OPTICAL OUT
＊6
＊5
5
4 5
6
Initial Setup with Auto Start-up Wizard
Conguration avec l'assistant de démarrage automatique / Conguración con el asistente de arranque automático / Setup con installazione guidata / Einrichtung mit dem
automatischen Startup-Assistenten / Instellen met Automatische Opstart Wizard / Grundinställning med den automatiska startguiden
Inputs
TV
HDMI 1
HDMI 2
HDMI 3
Initial Setup
TV
INPUT
＊7
TV’s REMOTE
Speaker Setup
Speaker Channels
Subwoofer
Height Speaker
Zone Speaker
Bi-Amp
7.1 ch
Yes
No
No
- - -
Next
Speaker Impedance 6ohms or above
To redo the initial setup / Pour refaire la conguration initiale / Para rehacer la conguración inicial / Per ripetere l'Initial Setup / Erneutes Vornehmen
der ersten Einrichtung (Initial Setup) / Opnieuw uitvoeren van Initial Setup / Att göra om Initial Setup
“System Setup” “Miscellaneous” “Initial Setup”
cHDMI cable
dDigital optical cable
＊1
En : Used during Initial Setup. / Fr : Utilisé durant la conguration initiale.
/ Es : Utilizado durante la conguración inicial. / It : Usato durante il Setup
Iniziale. / De : Wird bei der ersten Einrichtung verwendet. / Nl : Gebruikt
tijdens de Begininstelling. / Sv : Används under grundinställningen.
＊2
En : Connect speakers with 4 Ω to 16 Ω impedance. If any of the connected
speakers have 4 Ω or more to less than 6 Ω impedance, in "Initial Setup",
"Speaker Setup", set "Speaker Impedance" to "4ohms". / Fr : Raccordez
des enceintes de valeur d'impédance comprise entre 4 Ω et 16 Ω. Si l'une
des enceintes raccordées possède une impédance qui se situe entre 4 Ω
et moins de 6 Ω, dans "Initial Setup", "Speaker Setup", réglez "Speaker
Impedance" sur "4ohms". / Es : Conecte altavoces con una impedancia
de entre 4 Ω y 16 Ω. Si cualquiera de los altavoces conectados tiene
una impedancia de 4 Ω o más hasta menos de 6 Ω, en "Initial Setup",
"Speaker Setup", ajuste "Speaker Impedance" en "4ohms". / It : Collegare
i diffusori con impedenza da 4 Ω a 16 Ω. Se uno dei diffusori collegati ha
un'impedenza tra 4 Ω e 6 Ω, in "Initial Setup", "Speaker Setup", impostare
"Speaker Impedance" su "4ohms". / De : Schließen Sie Lautsprecher mit 4
Ω bis 16 Ω Impedanz an. Wenn einer der angeschlossenen Lautsprecher
eine Impedanz von mindestens 4 Ω, aber weniger als 6 Ω aufweist, stellen
Sie unter "Initial Setup", "Speaker Setup" den Eintrag "Speaker Impedance"
auf "4ohms" ein. / Nl : Sluit luidsprekers aan met 4 Ω tot 16 Ω impedantie.
Als een van de verbonden luidsprekers een impedantie heeft van 4 Ω of
meer, tot minder dan 6 Ω, zet dan in "Initial Setup", "Speaker Setup" de
"Speaker Impedance" op "4ohms". / Sv : Anslut högtalare med en impedans
på 4 Ω till 16 Ω. Om någon av de anslutna högtalarna har 4 Ω eller mer, upp
till mindre än 6 Ω impedans, ställer du in "Speaker Impedance" på "4ohms" i
"Initial Setup", "Speaker Setup".
＊3
En : The rear panel illustrations for this unit are of the North American
model. Connect speaker systems  to the "SURROUND BACK / Bi-AMP"
terminals on North American models, and to the "SURROUND BACK ZONE
2 | Bi-AMP" terminals on models for other areas. / Fr : Les illustrations du
panneau arrière de cet appareil sont celles du modèle nord-américain.
Raccordez les systèmes d’enceintes  aux prises "SURROUND BACK
/ Bi-AMP" sur les modèles nord-américains, et aux prises "SURROUND
BACK ZONE 2 | Bi-AMP" sur les modèles des autres zones. / Es : Las ilus-
traciones del panel trasero de esta unidad son del modelo norteamericano.
Conecte sistemas de altavoces  a los terminales "SURROUND BACK /
Bi-AMP" en los modelos norteamericanos, y a los terminales "SURROUND
BACK ZONE 2 | Bi-AMP" en los modelos de otras zonas. / It : Le illustra-
zioni del pannello posteriore di questa unità si riferiscono al modello per il
Nord America. Collegare i diffusori  ai terminali "SURROUND BACK /
Bi-AMP" sui modelli per il Nord America ed ai terminali "SURROUND BACK
ZONE 2 | Bi-AMP" sui modelli per le altre aree geograche. / De : Bei den
Abbildungen der Geräterückwand wurde das Modell für Nordamerika ver-
wendet. Schließen Sie Lautsprechersysteme  bei Modellen für Nord-
amerika an die Anschlüsse "SURROUND BACK / Bi-AMP" und bei Modellen
für andere Regionen an die Anschlüsse "SURROUND BACK ZONE 2 | Bi-
AMP" an. / Nl : De afbeeldingen van het achterpaneel van dit toestel zijn
van het Noord-Amerikaanse model. Sluit luidsprekersystemen  aan op
de "SURROUND BACK / Bi-AMP"-aansluitingen op Noord-Amerikaanse mo-
dellen en op de "SURROUND BACK ZONE 2 | Bi-AMP"-aansluitingen voor
modellen van andere gebieden. / Sv : Illustrationerna av bakpanelen på den
här apparaten gäller den nordamerikanska modellen. Anslut högtalarsystem
 till "SURROUND BACK / Bi-AMP"-uttagen på de nordamerikanska
modellerna, och till "SURROUND BACK ZONE 2 | Bi-AMP"-uttagen på
modeller för andra områden.
＊4
En : Make sure the wires at the ends of the speaker cables are twisted tightly
and do not stick out of the speaker terminals when connecting. The unit can
be damaged if the exposed wires of the speakers touch the rear panel or the
+ and - wires touch each other. / Fr : Assurez-vous de torsader légèrement
les ls à l’extrémité du câble d’enceinte et qu’ils ne sortent pas des bornes
d’enceinte lors du raccordement. L’appareil peut être endommagé si les ls
dénudés des enceintes entrent en contact avec le panneau arrière ou si les
ls + et - se touchent. / Es : Asegúrese de que los hilos de los extremos de
los cables de los altavoces estén bien trenzados y no sobresalgan de los
terminales de los altavoces al conectarlos. La unidad podría sufrir daños si
los cables expuestos de los altavoces tocan el panel trasero o los cables
+ y - se tocan entre sí. / It : Accertarsi che i conduttori spellati all’estremità
dei cavi dei diffusori siano ritorti strettamente in modo che non fuoriescano
dai terminale dei diffusori quando si effettua il collegamento. L’unità può
subire danni se i conduttori spellati dei cavi dei diffusori toccano il pannello
posteriore o se i conduttori + e - entrano in contatto. / De : Stellen Sie sicher,
dass die Drahtenden der Lautsprecherkabel fest verdrillt sind und beim
Anschließen nicht aus den Lautsprecherklemmen herausragen. Wenn die
freiliegenden Lautsprecherdrähte die Geräterückwand berühren oder das
(+)- und das (-)-Kabel einander berühren, kann es zu einer Beschädigung
des Gerätes kommen. / Nl : Controleer of de draden aan de uiteinden van
de luidsprekerkabels strak getwist zijn en niet uit de luidsprekeraansluitingen
naar buiten steken wanneer de verbinding gemaakt wordt. Het toestel
kan beschadigd raken als de blootgestelde draden van de luidsprekers
het achterpaneel raken of als de + en - draden elkaar raken. / Sv : Se
till att ändarna på högtalarkablarna är tvinnade ordentligt och inte sticker
ut ur högtalaruttagen när du ansluter dem. Apparaten kan skadas om de
oskyddade högtalarkablarna rör vid den bakre panelen eller om kablarna för
+ och - rör vid varandra.
＊5
E n : Choose an HDMI IN jack on the TV that supports ARC when
connecting. Settings are required to use the ARC function. Select "Yes"
for "ARC Setup" in "Initial Setup". / Fr : Pour raccorder, choisissez sur
le téléviseur une prise HDMI IN qui prend en charge la fonctionnalité
ARC. Des réglages sont nécessaires pour utiliser la fonctionnalité ARC.
Sélectionnez "Yes" pour "ARC Setup" dans "Initial Setup". / Es : Elija un
conector HDMI IN en el TV compatible con ARC al realizar la conexión.
Para usar la función ARC se requieren algunos ajustes. Seleccione
"Yes" para "ARC Setup" en la "Initial Setup". / It : Quando si effettua la
connessione scegliere un terminale HDMI IN sul televisore che supporta la
funzione ARC. Per utilizzare la funzione ARC è necessario effettuare alcune
impostazioni. Selezionare "Yes" per "ARC Setup" in "Initial Setup". / De :
Wählen Sie beim Anschließen eine HDMI IN-Buchse am Fernseher aus,
von der ARC unterstützt wird. Es sind bestimmte Einstellungen erforderlich,
um die ARC-Funktion zu verwenden. Wählen Sie "Yes" für "ARC Setup"
beim "Initial Setup". / Nl : Kies een HDMI IN-aansluiting op de TV die ARC
ondersteunt wanneer u de verbinding maakt. Voor het gebruik van de ARC-
functie zijn bepaalde instellingen vereist. Selecteer "Yes" voor "ARC Setup"
in "Initial Setup". / Sv : Välj ett HDMI IN-uttag på tv:n som stöder ARC när du
ansluter. Det krävs att du gör inställningar för att använda ARC-funktionen.
Välj "Yes" för "ARC Setup" i "Initial Setup".
＊6
En : If you connect this unit to the network using wired LAN, connect an
LAN cable to the NETWORK port. / Fr : Si vous connectez cet appareil au
réseau à l'aide du LAN filaire, branchez un câble LAN au port NETWORK. /
Es : Si conecta esta unidad a la red usando una LAN con cable, conecte un
cable de LAN al puerto NETWORK. / It : Se si collega questa unità alla rete
utilizzando una LAN cablata, collegare un cavo LAN alla porta NETWORK. /
De : Wenn Sie dieses Gerät über kabelgebundenes LAN mit dem Netzwerk
verbinden, verwenden Sie ein LAN-Kabel und den NETWORK-Anschluss. /
Nl : Als u dit toestel met het netwerk verbindt met gebruik van een bedraad
LAN, verbind dan een LANkabel met de NETWORK-poort. / Sv : Om du
ansluter den här apparaten till nätverket med en trådbunden anslutning, ska
du ansluta en LAN-kabel till NETWORK-porten.
＊7
En : Switch the input on the TV to that assigned to the unit. Follow the
guidance displayed on the screen to complete Initial Setup. If you selected
"No, Skip" for "ARC Setup" in the Initial Setup, to enable HDMI CEC and
HDMI Standby Through function, after completing Initial Setup, you will
need to press on the remote controller and make the settings in "System
Setup"- "Hardware" - "HDMI". / Fr : Réglez l’entrée du téléviseur sur celle
assignée à l’appareil. Suivez les instructions afchées sur l’écran pour
terminer la Conguration initiale. Si vous sélectionnez "No, Skip" pour
"ARC Setup" dans la Conguration initiale, pour activer la fonction HDMI
CEC et HDMI Standby Through, une fois la Conguration initiale terminée,
vous devrez appuyer sur la touche de la télécommande et effectuer les
réglages dans "System Setup" - "Hardware" - "HDMI". / Es : Cambie la
entrada en la TV a aquella asignada a la unidad. Siga la guía mostrada
en la pantalla para completar la conguración inicial. Si seleccionó "No,
Skip" para "ARC Setup" en la conguración inicial, para activar la función
HDMI CEC y HDMI Standby Through, tras completar la conguración inicial
deberá pulsar en el mando a distancia y realizar los ajustes de "System
Setup" - "Hardware" - "HDMI". / It : Spostare l’ingresso sul televisore a
quello assegnato all’unità. Seguire la guida visualizzata sullo schermo del
televisore per completare Initial Setup. Se è stato selezionato "No, Skip" per
"ARC Setup" in Initial Setup, per abilitare la funzione HDMI CEC e HDMI
Standby Through, dopo aver completato Initial Setup, sarà necessario
premere sul telecomando ed effettuare le impostazioni in "System Setup"
- "Hardware" - "HDMI". / De : Schalten Sie den Eingang des Fernsehers
auf denjenigen, der mit dem Gerät belegt ist. Folgen Sie den Anweisungen
auf dem Bildschirm, um die Ersteinrichtung abzuschließen. Wenn Sie bei
der Ersteinrichtung "No, Skip" für "ARC Setup" ausgewählt haben, müssen
Sie zur Aktivierung der Funktionen HDMI CEC und HDMI Standby Through
an der Fernbedienung die Taste drücken und die Einstellungen in
folgendem Menü vornehmen: "System Setup" - "Hardware" - "HDMI". / Nl
: Schakel de ingang op de TV naar die is toegewezen aan de unit. Volg de
aanwijzingen die op het scherm weergegeven worden om de begininstelling
te voltooien. Als u "No, Skip" voor "ARC Setup" in de begininstelling
geselecteerd had, om de HDMI CEC en de HDMI Standby Through functie
in te schakelen, dient u na het voltooien van de begininstelling op de
afstandsbediening op te drukken en de instellingen te maken in "System
Setup" - "Hardware" - "HDMI". / Sv : Växla ingångskällan på TV:n till den
som har tilldelats enheten. Följ anvisningarna som visas på skärmen för
att slutföra grundinställningarna. Om du valde "No, Skip" i "ARC Setup"
i grundinställningarna måste du, för att aktivera HDMI CEC och HDMI
Standby Through-funktionen efter att ha slutfört grundinställningarna,
trycka på på fjärrkontrollen och göra inställningarna i "System Setup" -
"Hardware" - "HDMI".
“Pioneer” is a trademark of Pioneer Corporation, and is used under license.
When the unit is
operating erratically
Lorsque l'appareil fonctionne
de façon irrégulière / Cuando
el funcionamiento de la unidad
sea errático / Quando l'unità
non funziona correttamente /
Erratische Gerätefunktionsweise
/ Als het toestel verkeerd werkt /
När enheten fungerar på felaktigt sätt
En : If operation becomes unstable, try restarting the unit. Set the unit to standby, then
press and hold

STANDBY/ON on the main unit for 5 seconds or more. / Fr : Si le
fonctionnement devient instable, essayez de redémarrer l’appareil. Mettez l’appareil
en mode veille, puis appuyez sur la touche

STANDBY/ON de l’appareil principal
pendant au moins 5 secondes. / Es : Si el funcionamiento se vuelve inestable, pruebe
a reiniciar la unidad. Ajuste la unidad en el modo de espera y después mantenga
pulsado

STANDBY/ON en la unidad principal durante 5 segundos o más. / It : Se il
funzionamento diventa instabile, provare a riavviare l’unità. Impostare l’unità in standby,
quindi tenere premuto

STANDBY/ON sull’unità principale per almeno 5 secondi. /
De : Bei instabilem Betrieb starten Sie das Gerät neu. Schalten Sie das Gerät in den
Standby-Modus und halten Sie dann

STANDBY/ON am Hauptgerät mindestens
5 Sekunden lang gedrückt. / Nl : Als de werking instabiel wordt, probeer het toestel dan
te herstarten. Zet het toestel op stand-by, druk vervolgens 5 seconden of langer op het
hoofdtoestel op

STANDBY/ON. / Sv : Om funktionen inte är stabil, försök att starta om
apparaten. Ställ in apparaten i standby, tryck sedan på och håll kvar

STANDBY/ON
på huvudapparaten i 5 sekunder eller mer.
En : If restarting doesn’t x the problem, try unplugging the power cord and HDMI cables
then replugging them in again, initializing settings (with the unit ON, while pressing ZONE
2-CONTROL on the main unit, press

STANDBY/ON.), and trying Firmware Update.
/ Fr :
Si le redémarrage de règle pas le problème, essayez de débrancher le cordon
d
’ alimentation et les câbles HDMI puis de les rebrancher, paramères d ’ initialisation (avec
l
’ appareil en marche, tout en appuyant sur la touche ZONE 2-CONTROL de l ’ appareil
principal, appuyez sur  STANDBY/ON.), et essayez la Mise àjour du micrologiciel.
/ Es :
Si reiniciar la unidad no soluciona el problema, pruebe a desconectar el cable
de alimentación y los cables HDMI y volverlos a conectar, a ajustar de inicialización
(cuando la unidad se encuentra en ON, mientras pulsa
ZONE 2-CONTROL en la unidad
principal, pulse 
STANDBY/ON .), y a actualizar el rmware.
/ It : Se il riavvio non
risolve il problema, provare a scollegare il cavo di alimentazione elettrica ed i cavi HDMI
e quindi a ricollegarli, inizializzazione delle impostazioni (Con l’unità accesa, tenendo
premuto ZONE 2-CONTROL sull’unità principale, premere

STANDBY/ON. ), e tentare
l’aggiornamento del rmware. / De : Ist das Problem nach dem Neustart nicht behoben,
trennen Sie Netz- und HDMI-Kabel ab, schließen die Kabel wieder an, Initialisieren der
Einstellungen (Halten Sie bei eingeschaltetem Gerät ZONE 2-CONTROL am Hauptgerät
gedrückt und drücken Sie

STANDBY/ON.) und aktualisieren ggf. die Firmware. / Nl :
Als het herstarten het probleem niet verhelpt, probeer het netsnoer en de HDMI-kabels
dan af en weer aan te sluiten, initialiseren van de instellingen (Terwijl u met het toestel
op ON op het hoofdtoestel op ZONE 2-CONTROL drukt, drukt u op

STANDBY/ON.)
en probeer een Firmware Update. / Sv : Om problemet inte försvinner när du startar
om, försök att dra ur nätkabeln och HDMI-kablarna och sätt sedan i dem igen. Initiera
inställningarna (När apparaten är ON trycker du på

STANDBY/ON medan du trycker
på ZONE 2-CONTROL på huvudapparaten.) och försök uppdatera det fasta programmet.
5"
Tips
(North American
models) (European,
Australian and
Asian models)
SN29403582_VSX-934_QSG_U7.indd 2 2018/12/17 10:20:21
