PixelView PlayTV Live! iBox User manual

PlayTV@Live! iBox
網路電視接收盒
Quick Install Guide
快速安裝指南
Version: 1.1

Contents
檢查產品附件 ................................................................ 1
接收盒概觀.................................................................... 2
安裝接收盒.................................................................... 3
狀態指示燈.................................................................... 5
使用遙控器.................................................................... 6
連線傳輸盒.................................................................... 8
視訊源 CV/SV 的 使 用 .....................................................11
即時錄影......................................................................13
播放錄影檔...................................................................14
設定接收盒...................................................................15

中文
1

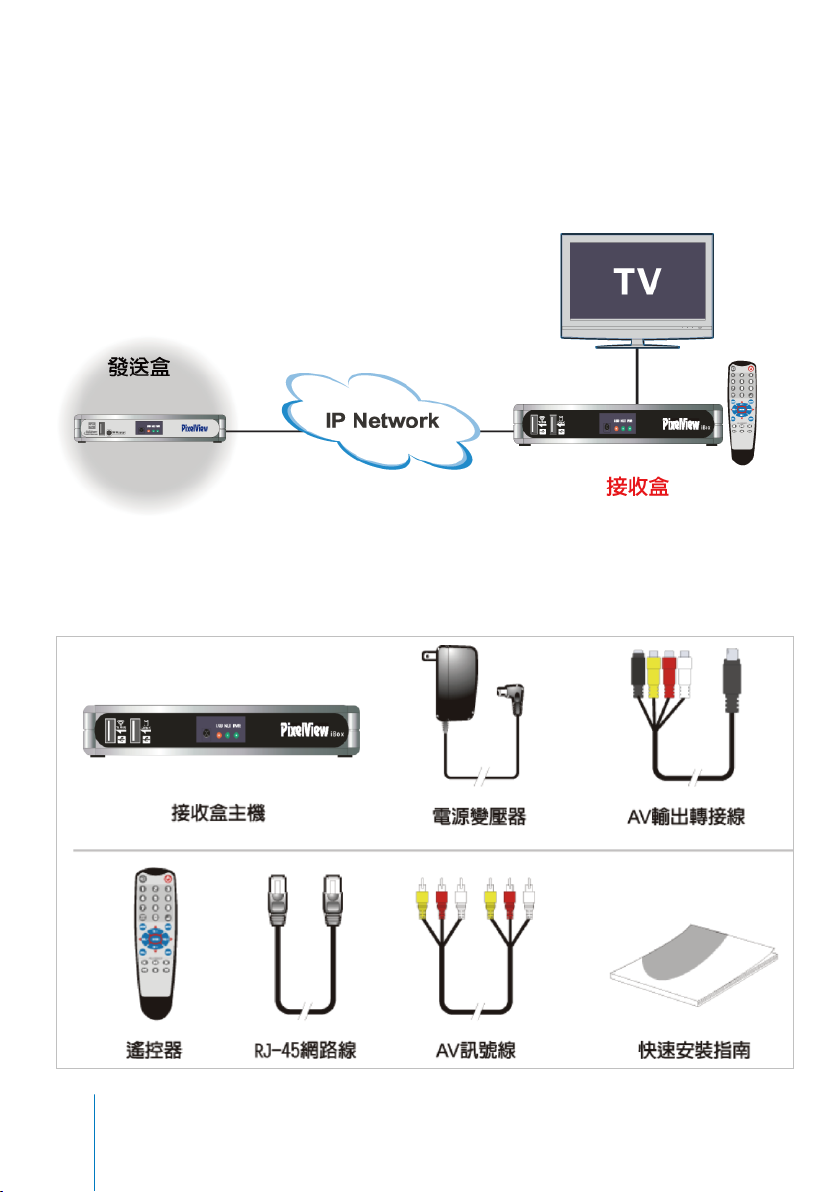

本公司的網路電視專業版之組合共有兩款，一為網路電視傳輸盒 PlayTV@Live!
PRO，另一為本產品-網路電視接收盒 PlayTV@Live! iBox (以下簡稱為傳輸盒與
接收盒)，如下圖所示正常使用時接收盒必須透過網路(LAN or WAN 皆可)連接傳
輸盒才能收看節目。
準備好了嗎? 請參閱以下說明開始使用 PlayTV@Live! iBox。
檢查產品附件
請確認您的接收盒隨附下列配件，如有缺少請連絡經銷商：

中文
2
接收盒概觀
USB 埠:
DISK : 用於連接 USB 儲存裝置可實現錄影及播放功能。
3.5G : 此為 3.5G USB 無線網卡的介面。
紅外線接收器：
使用隨附的遙控器朝此處操作即可控制接收盒。
狀態指示燈：
顯示接收盒的運作狀態，詳細的說明請參閱第五頁。
DC-IN:
電源埠,將隨附的電源變壓器插入接收盒。
ETHERNET :
乙太網路插孔,利用網路線連接相關的上網設備。
AV-OUT:
視訊輸出端子,插上隨附的 AV 輸出轉接線連至電視機的 AV 輸入。
RESET:
重置鍵,用筆尖壓下持續 3秒，將恢復出廠設定 (Reset 過程電源燈
會由恆亮變閃爍)。

中文
3

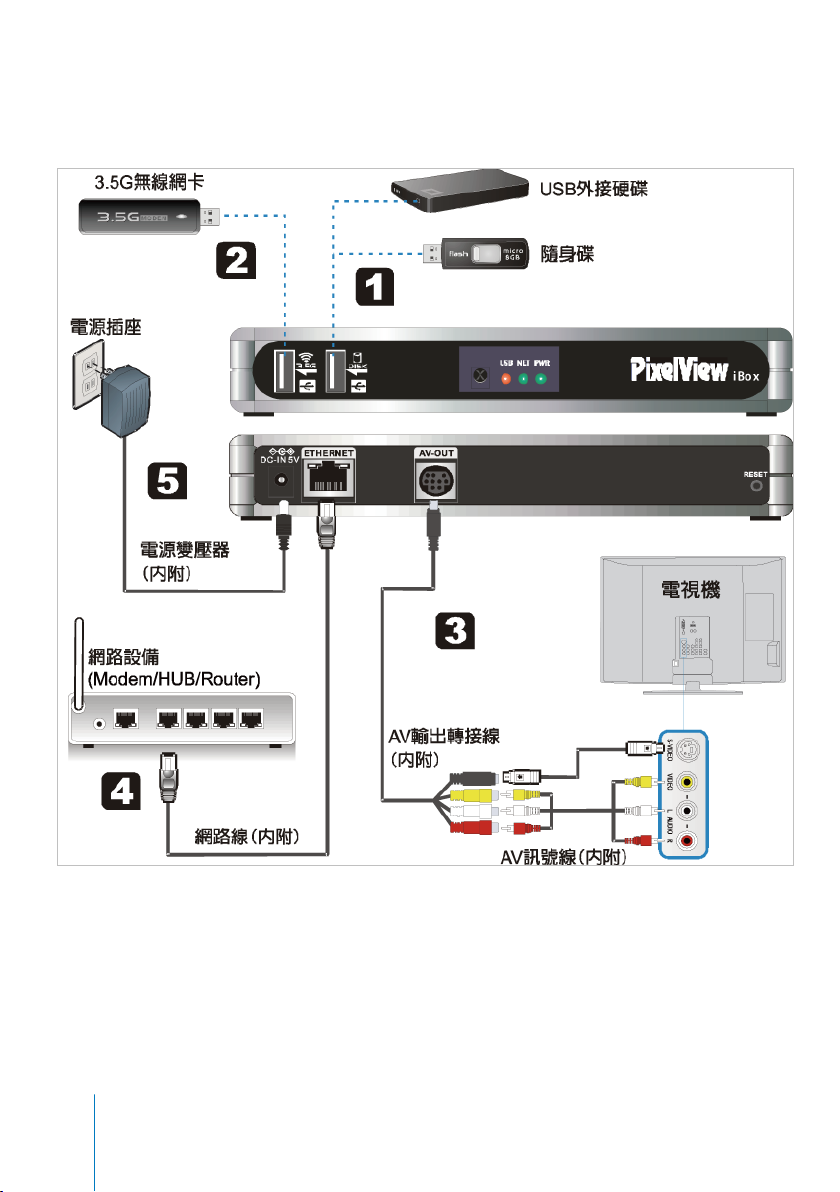

安裝接收盒
請依照下圖 1-4 所述的步驟進行接線安裝：

中文
4
連接 USB 儲存裝置
如果您需要錄影或播放所錄下的視訊檔(.mp4)，請將 USB 儲存裝
置插入主機前面板的 USB 插孔。(如果您不需錄影可略過此步驟)
連接 3.5G USB 無線網卡
將您向行動寬頻業者申請的3.5G行動網路卡插入此USB接口，然
後將接收盒的連網方式設為3.5G(13)，就可以透過3.5G的網路行
動上網。
✍接收盒上兩個USB接口(3.5G & DISK)各有其用途不可混插，
使用時務必將裝置插至其對應的接口，以免發生無法使用的狀況。
連接電視機
將內附的「AV輸出轉接線」單接頭端插至主機背板標示AV-OUT
的插孔，另一端利用「AV訊號線」與電視機的AV-IN [VIDEO &
L-AUDIO-R] 連接 (連接時請注意端子間的顏色須相符)。
連接網路設備
將內附的RJ-45網路線一端插入您的網路設備(ADSL、Cable 數據
機或LAN)，另一端插入接收盒後方標示ETHERNET的乙太網路
埠。
連接電源
將隨附的變壓器一端插入電源插座，另一端插至主機背後標示
『DC-IN 5V』的插孔。
✍電源請務必在最後的步驟連接。

中文
5
狀態指示燈
接收盒前方有三個狀態指示燈，其中 NET 網路指示燈為一燈兩色(紅、綠)，
在單只有區域網路(LAN)可用狀態下會亮紅燈，若在網際網路(WAN)可用時
(無論 LAN 可不可用)就會變成亮綠燈，其詳細的狀態指示請參照下表:
LED
燈號狀態
指示狀態
PWR
●
滅
未接上電源。
●
綠燈半亮
開機中或待機。
●
綠燈全亮
開機完成正常使用。
☀
綠燈閃爍
恢復出廠預設(RESET)。
NET
●
滅
找不到可用的網路。
●
紅燈恆亮
區域網路已就緒，待用戶連接。
☀
紅燈閃爍
區域網路已連線，資料傳送中。
●
綠燈恆亮
網際網路或(及)區域網路已就緒，待用戶連接。
☀
綠燈閃爍
網際網路或(及)區域網路已連線，資料傳送中。
USB
●
滅
未插入儲存裝置。
●
紅燈恆亮
已插入儲存裝置。
☀
紅燈閃爍
儲存裝置正進行資料讀寫(錄影或播放中)。

中文
6
使用遙控器
您可以使用隨附的遙控器來控制接收盒的設定並瀏覽內容。使用時請確定
遙控器與接收盒之間沒有障礙物存在。
：切換視訊源
：On/standby
開機 / 待機切換鍵
0~9 數字選台鍵、頻道確認鍵與頻
道返回鍵(上一台)。
MENU：
功能選單鍵，按此鍵將進入功能設
定選單。
MUTE：靜音鍵。
CH ^/CHv /VOL+/VOL-/ENTER
此5鍵有雙重功能，一般狀態下
CH 上下鍵做為選台用，VOL 加減
鍵為音量控制用。當按 Menu 鍵
時，此5鍵則用來選擇螢幕功能表
項目以及變更功能表的設定值。
REC.：開始或停止即時錄影。
INFO：開啟或關閉系統狀態訊息。
播放控制鍵組

中文
7
✍
如果遙控器不能正常工作，請檢查下列事項：
遙控器是否對準接收盒？(遙控器使用有效距離為 6公尺)
接收盒的電源是否開啟？(電源燈須亮起)
遙控器電池的正負極有無裝反或是否沒電？(請使用 AAA 1.5V 電池)
遙控接收窗口是否曝露在強光或直接日照之下？

中文
8
連線傳輸盒
如果您在第一次使用本產品時，電視螢幕顯示黑色(或藍色)的畫面，請確
定您在電視上選擇的 AV 訊號輸入源與接收盒後方 AV-OUT 所插入電視上
的訊號輸入源一致。
就緒後按下遙控器的“ ”鍵，電視上會彈出主選單頁面，詳細的操作步驟
請參照以下說明。
※如果您曾經成功連接上傳輸盒，當按遙控器上的“ ”鍵，則接收盒將會
自動連接對應的傳輸盒。

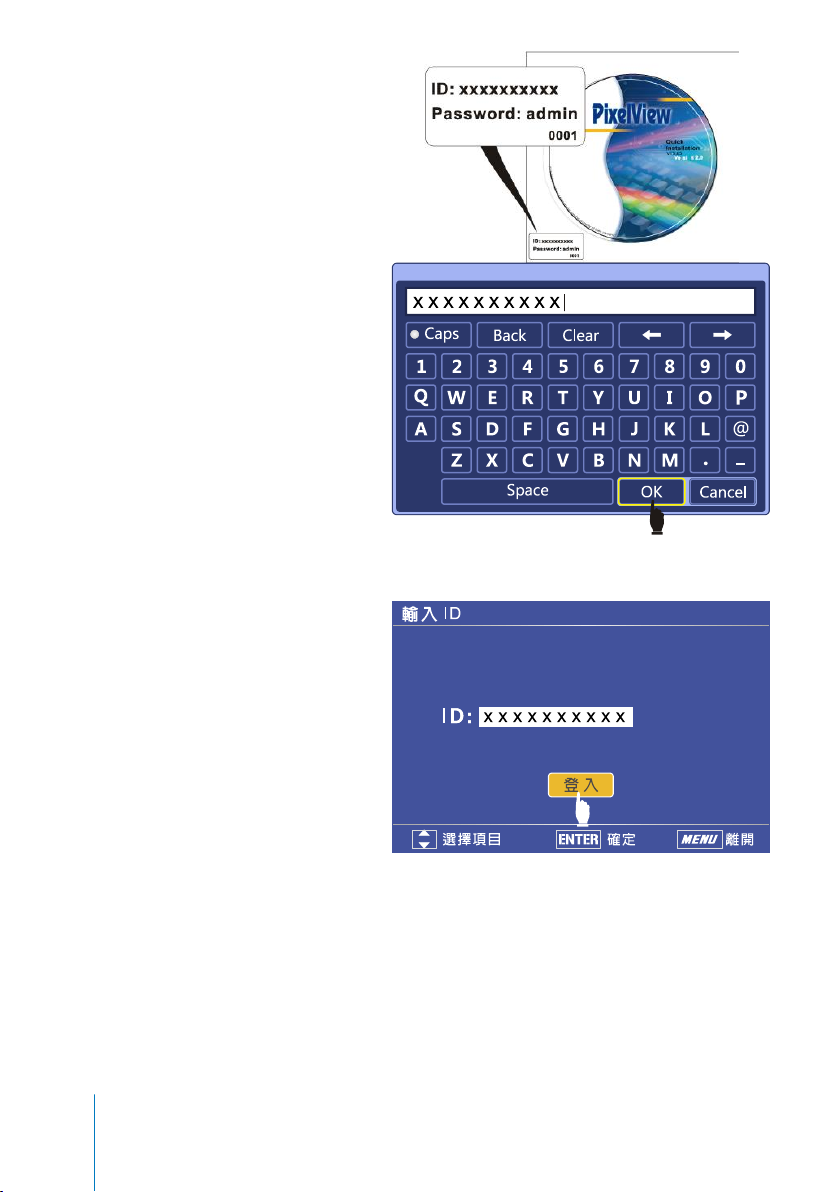

1. 按遙控器上的“MENU”鍵，您將
進入選單主頁面(如右圖)。選
擇「輸入 ID」然後按 “ENTER”
鍵。
2. 將游標移至 ID 位置，然後按下
“ENTER”鍵。

中文
9
✍
您可以從發送盒隨附的 CD紙袋上
的或發送盒主機底部貼紙處查到
該ID。
3. 畫面會出現一「螢幕鍵盤」利
用此鍵盤可輸入欲連接的發送
盒ID 號，操作方法為使用遙控
器的方向鍵及 Enter 鍵進行文
字選取，當輸入完成後按鍵盤
右下方的“OK”鍵確認。
※更多螢幕鍵盤使用說明請參
照本頁下方。
4. 最後按“登入”鍵即可開始進行
連接發送盒。

中文
10
✍
螢幕鍵盤控制鍵說明：
Caps
按此鍵可切換大小寫字母。當左側的指示為紅色時，表示輸入
為大寫字母。您亦可直接按遙控器的數字 “0” 來切換。
Back
刪除游標左側的數字或字母。
Clear
刪除所有數字和字母。

向左或向右移動游標。
OK
確認當前的輸入並退出螢幕鍵盤。
Cancel
取消當前的輸入並退出螢幕鍵盤。

中文
11
視訊源 CV/SV 的使用
如果在發送盒端的視訊輸入源 CV 或SV 有外接影音設備(如STB 機上
盒)，也已接妥紅外線發射器(IR Blaster cable)並使用 net-TV Player 進行
了IR 學習(請參照發送盒的使用手冊)，您就可以透過以下的操作步驟觀賞
並控制 CV 或SV 視訊源所傳送的影音內容。
1. 連上發送盒後按遙控器上的“ ”將視訊源切到 CV 或SV。
2. 連按三下數字“0”鍵（間隔時間須小於 1秒），電視螢幕上將會顯示 IR
Blaster 符號 。
✍
由於遙控器所下的命令透過網路傳輸到傳輸盒，然後轉成 IR 訊號去
控制外接設備，再加上外接設備本身的響應時間，如此將造成使用
時會有 5~10 秒的延遲(視網路狀況而定)。

中文
12
接收盒的遙控器和 IR 學習的虛擬遙控器並非 100%對應，由於接收
盒的遙控器鍵數較少故有些鍵會無對應，其無對應的鍵為共有七個
分別為靜音、暫停、錄影與 ABCD，其餘有對應的部份如下圖所示：

中文
13
即時錄影
當您在觀看電視或 DVD 節目時您可隨時將它錄下來供以後觀賞。
1. 首先將 USB 儲存裝置插入接收盒前面板的 USB 插孔，並確認 USB 的
紅色指示燈已亮起。
2. 按下遙控器的“REC.”鍵，接收盒即開始錄影。同時螢幕上將會出現
錄影提示標誌，標誌上的時間表示已錄影時長。如要停止錄
影只要再按一下“REC.”鍵即可。
錄影檔的命名規則如下
以20100109123355TV048.mp4 檔名為例：
2010
01
09
12
33
55
TV048
年
月
日
時
分
秒
視訊源(+頻道號)
所以上述檔名表示的涵義為 2010年1月9日12 點33分55 秒開始錄的，
所錄的視訊源為 TV 第48 頻道(視訊源項目可以為 TV+頻道號、CV、SV 或
CAM 等4種)。
✍
USB 儲存裝置的文件系統須為 FAT32 。
完成錄影後其錄影檔(.mp4)會自動存放在 USB儲存裝置根目錄下的
record 資料夾中，如將 USB 儲存裝置插至電腦中去更改資料夾名稱
或其內的錄影檔名稱(尤其是中文名稱)，當再插回接收盒進行播放時
將會無法辯識，故建議將要更名的錄影檔複製到電腦中再行更名，
不要更改 USB 儲存裝置內錄影相關的名稱。

中文
14

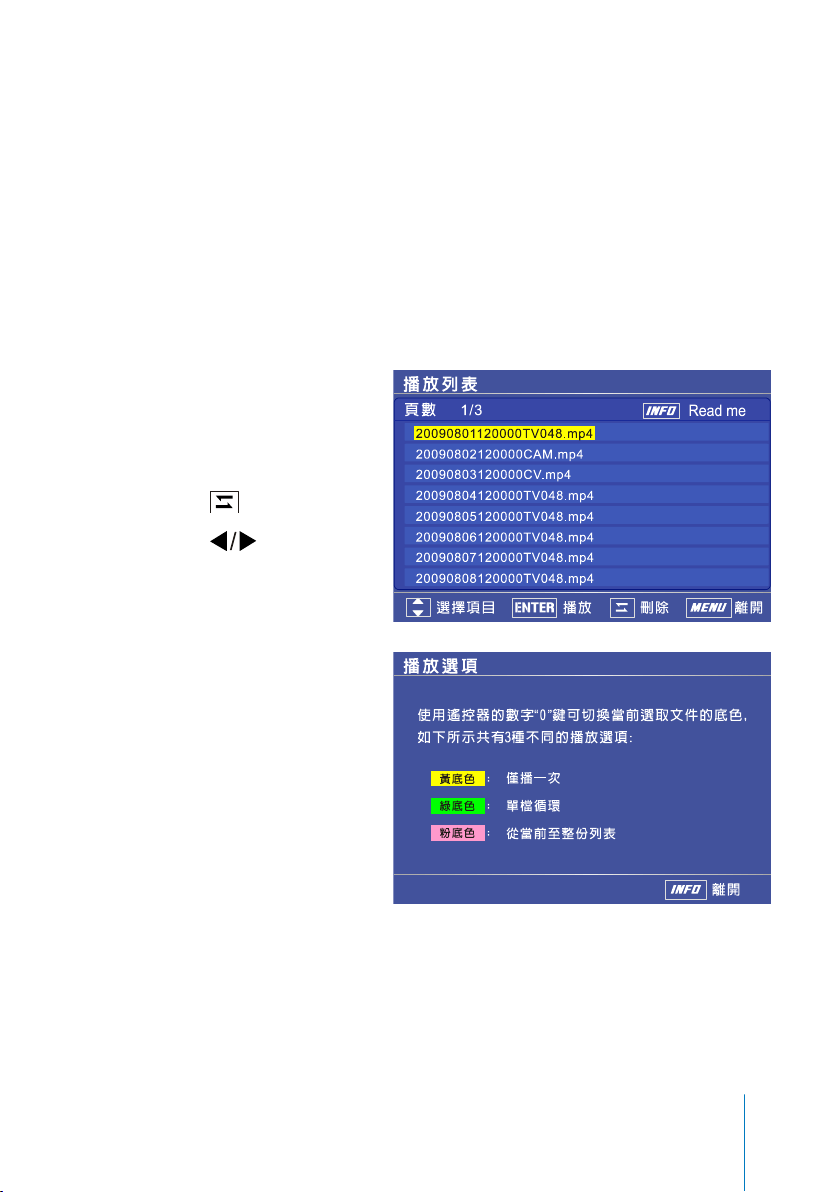

播放錄影檔
您可以參照下列步驟播放 USB 儲存裝置內的錄影檔。
1. 將USB 儲存裝置插入接收盒前面板的 USB 插孔，並確認 USB 的紅色
指示燈已亮起。然後按遙控器上的“MENU”鍵進入主功能表，再選擇「播
放影片」並按“ENTER”鍵進入「播放列表」頁面，該頁面會列出 USB
儲存裝置中所有的錄影檔。
2. 將游標移至您想要播放的檔名
上，然後按“ENTER”鍵便可開
始進行播放。
您也可以按“ ”鍵刪除當前選
擇的檔或按“ ”鍵進入上一
頁或下一頁。
3. 按遙控器上的數字“0”可以切
換迴圈播放。
迴圈播放有三種，按“INFO”可
以查看的其說明。

中文
15

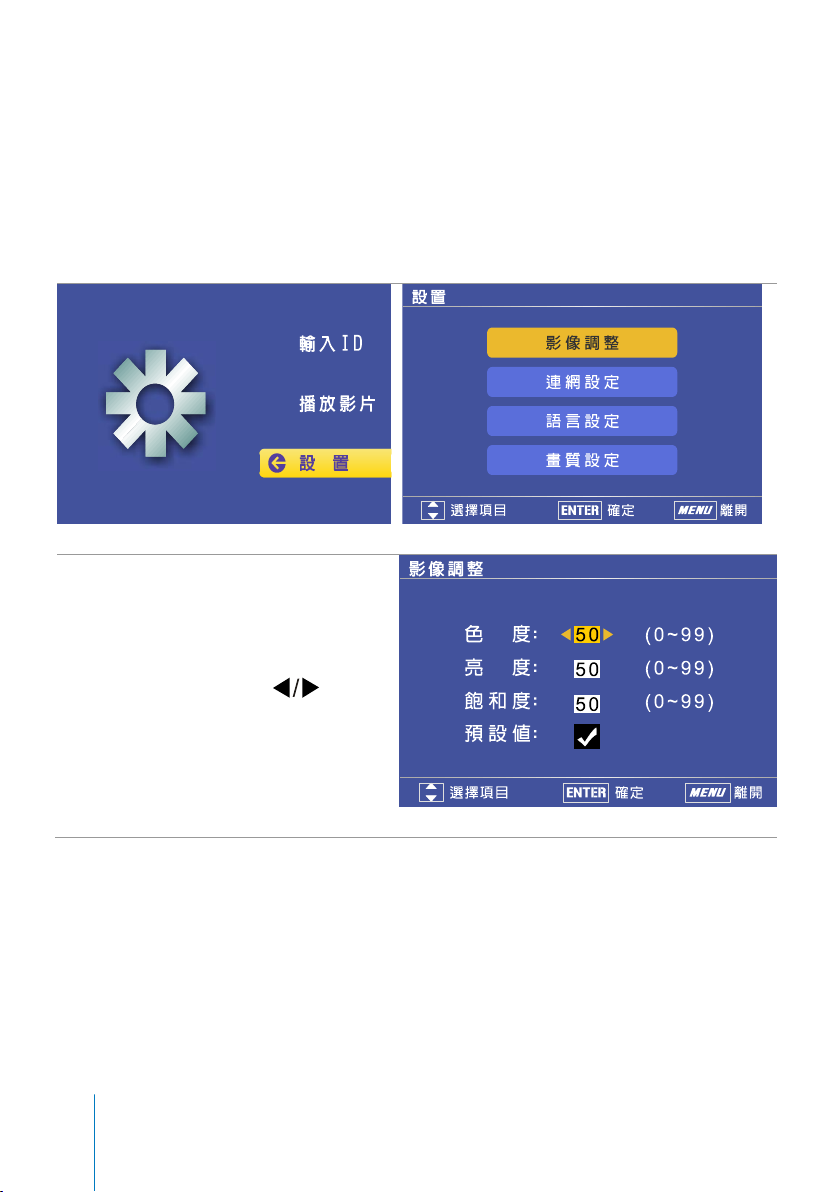

設定接收盒
1. 按遙控器上的“MENU”彈出主功能表，選擇「設置」。
2. 按“ENTER”進入設置選項(有影像調整、連網設定、語言設定與畫質設
定等 4個設定項)。
詳細的設定方法請參照以下說明。
影像調整
在影像調整頁面您可以調整色度、
亮度與飽和度。直接輸入數值或用
遙控器的左右方向鍵 “ ”調整
數值，確定後按“ENTER”鍵以確認
當前設置。若欲恢復預設值則選到
預設值項目再按“ENTER”即可。

中文
16

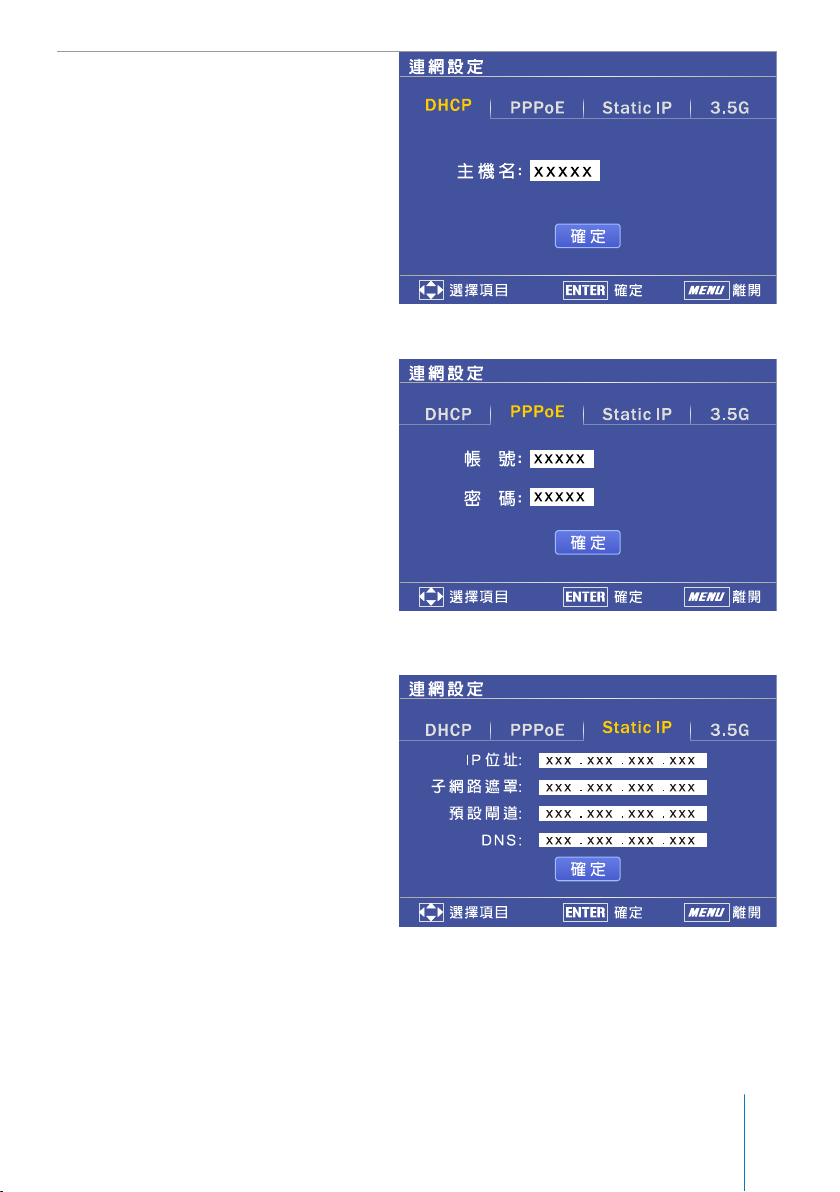

連網設定
這裡有 4種連網類型，請擇一設定
即可，預設是 DHCP(如不知連網類
型請洽詢網路服務供應商)
a). DHCP：選擇此項目會自動從網
路服務供應商得到一個 IP位址。(適
用Cable modem 用戶或連接於寬
頻分享器後端者)
b).PPPoE：如果將接收盒直接與
DSL/ADSL 數據機連接請選擇此項
目。在此需要輸入帳號與密碼，輸
入方式和 ID 的登入是一樣的，會調
用螢幕鍵盤 (7)。
※若忘記帳號及密碼請洽詢您的網
際網路服務供應商。
c).Static IP：選擇此項目請輸入網
路服務供應商所提供之固定 IP 位
址、子網路遮罩、預設閘道和 DNS
位址。

中文
17
d).3.5G：如果已將3.5G 行動網路
卡插入接收盒前面板的 3.5G USB
接口，請選擇此項目再按「確定」，
就可以透過 3.5G的網路行動上網。
語言設定
進入「語言設定」頁面，將游標移
至您需要設置的語言（英文或中
文），然後按“ENTER”鍵確認。“ ”
表示該項目是您當前設置的顯示語
言。
畫質設定
進入「畫質設定」頁面（您可以按
遙控器上的“ ”按鈕直接進入或
退出「畫質設定」頁面），將游標
移至您需要設定的畫質分辨率（最
佳、較佳或佳），然後按“ENTER”
鍵確認。“ ”表示該項目是您當前
設定的畫質。
✍
1.畫質選擇愈高所需網路頻寬也愈
高。
2.重新連線畫質會自動設回 WAN:
當前設定/ LAN:D1。
