Pkm GS 86.4 A+ EB User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
09.08.2018
Bedienungsanleitung
Instruction Manual
EINBAU - GEFRIERSCHRANK
BUILT-IN FREEZER
GS 86.4 A+ EB
Deutsch
Seite
2
English
Page
40
www.pkm-online.de

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät
zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen
Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie
diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise ............................................................................................................4
1.1 Signalwörter...................................................................................................................5
1.2 Sicherheitsanweisungen...............................................................................................5
2. Klimaklassen......................................................................................................................11
3. Installation .........................................................................................................................11
3.1 Wahl des Standorts.....................................................................................................11
3.2 Abmessungen..............................................................................................................13
3.2.1 Abmessungen des Gerätes ................................................................................13
3.2.2 Benötigte Abmessungen des Einbaumöbels..................................................14
3.3 Einbau ..........................................................................................................................15
3.4 Wechsel des Türanschlags.........................................................................................19
4. Bedienung ..........................................................................................................................24
4.1 Gerätebeschreibung ...................................................................................................24
4.2 Vor der ersten Benutzung.........................................................................................25
4.3 Einstellung der Temperatur......................................................................................26
4.4 Der Gefrierschrank....................................................................................................28
4.4.1 Gefrierschubladen...............................................................................................29
4.5 Hilfreiche Tipps / Energiesparen ...........................................................................30
4.6 Betriebsparameter ......................................................................................................31
5. Reinigung und Pflege.......................................................................................................31
5.1 Abtauen........................................................................................................................33
6. Problembehandlung.........................................................................................................34
7. Außerbetriebnahme..........................................................................................................36
8. Technische Daten.............................................................................................................37

3
9. Entsorgung ........................................................................................................................38
10. Garantiebedingungen ....................................................................................................39
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das
Gerät darf nur über eine Sammelstelle für wiederverwendbare
elektrische und elektronische Geräte entsorgt werden. Entfernen Sie
nicht die Symbole / Aufkleber am Gerät.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften
Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind
die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen
bzw. Druckfehler bleiben vorbehalten.
EG -KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.

4
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die
Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer
Gesundheit und im schlimmsten Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung
(1) in Personalküchen von Geschäften, Büros und ähnlichen
Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels,
Motels, B&B; (3) beim Catering oder ähnlichen nicht-wiederverkaufenden
Anwendern.
Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

5
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen. STROMSCHLAGGEFAHR!
3. Die Stromspannung und die Leistungsfrequenz der
Stromversorgung muss den auf dem Typenschild angegebenen
Werten entsprechen.
4. Verändern Sie niemals den mit dem Gerät mitgelieferten
Netzstecker. Falls dieser nicht für Ihre Netzsteckdose geeignet sein
sollte, lassen Sie die Netzsteckdose immer von einer qualifizierten
Fachkraft (Elektrotechniker/-in) ersetzen (Keine Garantieleistung).
5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den
Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
6. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter
dem Gerät befindet oder durch das Bewegen des Gerätes
beschädigt wird.

6
7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich
vom Hersteller oder einem vom Hersteller autorisierten
Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-
in) ausgetauscht werden.
8. Benutzen Sie zum Ziehen des Netzsteckers niemals das
Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um
das Gerät von der Stromversorgung zu trennen.
STROMSCHLAGGEFAHR!
9. Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder feuchten
Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a
betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es
unbedingt erforderlich, dass keine Systemteile des Kühlkreislaufs
während des Betriebs oder Transports des Gerätes beschädigt
werden.
2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät
auf keinen Fall in der Nähe von Feuer, offenem Licht und
Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort
Kontakt zu Ihrem Kundendienst auf.
3. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases
kommen sollte:
a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und
benutzen Sie nicht die Bedienelemente des Gerätes.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen
ist.
d) Bei Missachtung dieser Anweisungen können Funken
entstehen, die das Gas entflammen.
4. Halten Sie alle Teile des Gerätes fern von Feuer und sonstigen
Zündquellen, wenn Sie das Gerät entsorgen oder außer Betrieb
nehmen.
5. Installieren Sie das Gerät nicht in der Nähe flüchtiger oder
brennbarer Materialien wie z.B. Gas, Benzin, Alkohol, Farben oder
Lacke oder in Räumen mit schlechter Belüftung (z.B. Garage).

7
6. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder
Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten
zündfähige Gemische zur Explosion gebracht werden können.
7. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile
der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die
Reichweite von Kindern und Tieren gelangen.
ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR!
8. Beachten Sie immer die Angaben für eine ordnungsgemäße
Belüftung des Gerätes.
9. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie
alle Verpackungsbestandteile und Transportsicherungen vollständig
entfernt haben.
10.Betreiben Sie das Gerät nur mit 220 - 240 V AC / 50 Hz. Alle
Netzanschlussleitungen, die Beschädigungen aufweisen, müssen
von einer qualifizierten Fachkraft (Elektrotechniker/-in)
ausgewechselt werden. Verwenden Sie zum Anschluss des Gerätes
an die Stromversorgung keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel.
11.Sie benötigen eine dem Netzstecker entsprechende
ordnungsgemäß geerdete und ausschließlich dem Gerät
zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu
gefährlichen Unfällen oder einer Beschädigung des Gerätes
kommen. Das Gerät muss ordnungsgemäß geerdet sein.
12.Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter
dem Gerät befindet oder durch das Bewegen des Gerätes
beschädigt wird.
13.Die technischen Daten Ihrer elektrischen Versorgung müssen den
auf dem Typenschild angegebenen Werten entsprechen.
14.Ihr Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
15.Nehmen Sie keine Veränderungen an dem Gerät vor.
16.Schalten Sie vor dem Aufbau und Anschluss des Gerätes unbedingt
den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!
17.Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten
von der Stromversorgung. STROMSCHLAGGEFAHR!
18.Entfernen Sie regelmäßig eventuelle Staubanhaftungen am
Netzanschlussstecker, an der Sicherheitssteckdose und an allen
Steckverbindungen. BRANDGEFAHR!
19.Halten Sie das Netzanschlusskabel von erwärmten Flächen fern.
20.Der Netzstecker und die Sicherheitssteckdose müssen nach der
Installation des Gerätes jederzeit gut zugänglich sein.
21.Verwenden Sie keine Verlängerungskabel, Mehrfachsteckleisten
oder Adapter. BRANDGEFAHR!

8
22.Nehmen Sie keine Veränderungen an dem Gerät vor.
23.Schließen Sie das Gerät nicht an elektronische Energiesparstecker
(z.B. Sava Plug) und an Wechselrichter, die Gleichstrom in
Wechselstrom umwandeln, an (z.B. Solaranlagen,
Schiffsstromnetze).
24.Benutzen Sie keine elektrischen Geräte im Inneren des Gerätes, es
sei denn, diese werden vom Hersteller Ihres Kühlgerätes
empfohlenen.
25.Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr
Gerät.
26.Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser
/ Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen
Schaden nehmen.
27.Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät.
Die Isolierung der Elektrik Ihres Gerätes kann ansonsten durch
verschüttetes oder überkochendes Wasser nachhaltig beschädigt
werden.
28.Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen
oder zu reinigen. Der Dampf kann in Kontakt mit elektrischen Teilen
kommen und so einen Kurzschluss auslösen.
STROMSCHLAGGEFAHR!
29.Benutzen Sie niemals mechanische Gegenstände, ein Messer oder
andere scharfe Gegenstände, um Eisablagerungen zu entfernen.
Durch dadurch resultierende Beschädigungen des Innenraums droht
STROMSCHLAGGEFAHR!
30.Essen Sie keine Lebensmittel, die noch gefroren sind und geben Sie
Kindern kein Eis direkt aus dem Gefrierschrank. Durch die Kälte kann
es zu Verletzungen im Mundbereich kommen.
31.Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des
Gefrierschranks kann an der Haut verbrennungsähnliche Symptome
hervorrufen.
32.Kinder dürfen niemals mit dem Gerät spielen.
33.Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des
Gerätes darauf, dass keine Kinder in das Innere des Gerätes
gelangen können. Beachten Sie die dafür relevanten
Sicherheitshinweise 1. und 4. unter AUßERBETRIEBNAHME, endgültige.
34.Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.

9
VORSICHT!
1. An der Rückseite des Gerätes (Positionierung abhängig vom Modell)
befinden sich der Kondensator und der Kompressor. Diese
Bestandteile können während der normalen Benutzung des Gerätes
eine hohe Temperatur erreichen. Schließen Sie das Gerät
entsprechend der in dieser Bedienungsanleitung aufgeführten
Anweisungen an. Eine unzureichende Belüftung beeinträchtigt den
ordnungsgemäßen Betrieb des Gerätes und beschädigt das Gerät.
Decken Sie die Ventilationsöffnungen niemals ab.
2. Lagern Sie niemals Getränke in Flaschen oder Dosen (weder mit
noch ohne Kohlensäure) im Gefrierschrank, da diese explodieren
könnten.
3. Berühren Sie die stark gekühlten Oberflächen des Gerätes nicht mit
nassen oder feuchten Händen, da ansonsten Ihre Haut an den
Oberflächen festkleben kann.
4. Verstauen Sie Lebensmittel- und / oder Aufbewahrungsbehälter,
insbesondere Behälter aus Metall, niemals mit feuchten oder nassen
Händen im Gefrierschrank. Achten Sie darauf, dass Ihre Hände
immer trocken sind. GEFAHR EINES ERFRIERUNGSSCHADENS!
HINWEIS!
1. Lagern Sie kein Trockeneis in dem Gerät.
2. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende
fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei
aufrecht.
3. Wenn Sie das Gerät auf den Rollen (Ausstattung abhängig vom
Modell) bewegen, führen Sie nur Bewegungen nach vorne oder nach
hinten aus. Die Rollen sind nicht schwenkbar und lassen somit keine
Bewegungen zur Seite zu. Bewegungen zur Seite können das Gerät
und den Fußboden ernsthaft beschädigen.
4. Kippen Sie das Gerät nicht über einen Winkel von 450 hinaus.
5. Falls das Gerät in einer horizontalen Position transportiert wird, kann
Öl aus dem Kompressor in den Kühlkreislauf gelangen.
6. Lassen Sie das Gerät für mindestens 12 Stunden aufrecht stehen,
bevor Sie es an die Stromversorgung anschließen, damit das Öl in
den Kompressor zurückfließen kann.
7. Wenn Sie das Gerät zum ersten Mal benutzen oder es längere Zeit
von der Stromversorgung getrennt war, lassen Sie es für ca. 3 -4
Stunden auf mittlerer Temperaturstufe kühlen, bevor Sie darin
frische oder gefrorene Lebensmittel verstauen. Wenn Sie
Lebensmittel einlagern bevor das Gerät seine normale

10
Betriebstemperatur erreicht hat, können diese Lebensmittel auftauen
und /oder verderben.
8. Benutzen Sie niemals die Tür selbst zum Transport des Gerätes, da
Sie dadurch die Scharniere beschädigen.
9. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
10.Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es
auspacken, für den Fall, es noch einmal einpacken und
transportieren zu müssen.
11.Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
12.Benutzen Sie den Boden, die Schubladen, die Türen etc. des
Gerätes niemals als Standfläche oder Stütze.
13.Schließen Sie niemals die Türen des Gerätes, wenn Regale oder
Schubfächer ausgezogen sind; andernfalls können Sie die Regale /
Schubfächer sowie das Gerät beschädigen.
14.Stellen oder legen Sie keine heißen Flüssigkeiten und heißen
Lebensmittel in das Gerät.
15.Die Belüftungsöffnungen des Gerätes oder dessen
Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist)
müssen immer frei und unbedeckt sein.
16.Legen Sie Lebensmittel nicht direkt gegen den Luftauslass an der
Rückwand innen im Gerät.
17.Überfüllen Sie die Regale /Schubfächer /Türablagen nicht, da
diese sonst nachhaltig beschädigt werden können.
18.Reinigen Sie das Gerät mindestens einmal im Monat (s. Kapitel
REINIGUNG UND PFLEGE).
19.Tauen Sie das Gerät mindestens einmal im Monat ab (s. Kapitel 5.1
ABTAUEN).
20.Das Typenschild darf niemals unleserlich gemacht oder gar entfernt
werden! Falls das Typenschild unleserlich gemacht oder
entfernt wurde, entfällt jeglicher Garantieanspruch!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.

11
2. Klimaklassen
Welcher Klimaklasse Ihr Gerät unterliegt, entnehmen Sie bitte dem
Kapitel TECHNISCHE DATEN. Die Angaben dort gewähren einen
zuverlässigen Betrieb Ihres Gerätes entsprechend der Angaben der
folgenden Tabelle.
KLIMAKLASSE
UMGEBUNGSTEMPERATUR
SN
+100→+320 C
z.B. ungeheizter Keller
N
+160→+320 C
Wohntemperaturbereich
ST
+160→+380 C
Wohntemperaturbereich
T
+160→+430 C
Wohntemperaturbereich
3. Installation
Alle Abmessungen in diesen Kapiteln sind in Millimetern angegeben.
Die benötigten Abmessungen für eine ordnungsgemäße Belüftung des Gerätes
finden Sie auf der Abbildung in Kapitel 3.3 EINBAU / BELÜFTUNG.
3.1 Wahl des Standorts
WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die
Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in
die Reichweite von Kindern und Tieren gelangen.
ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR!
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung der Verpackung und des Gerätes im Kapitel ENTSORGUNG.
2. Entfernen Sie die gesamte Verpackung.
3. Das Zubehör Ihres Gerätes ist möglicherweise gegen Beschädigungen durch den
Transport gesichert (Klebebänder etc.). Entfernen Sie solche Klebebänder
äußerst vorsichtig. Entfernen Sie mögliche Rückstände der Klebebänder nur mit
einem feuchten Tuch und etwas handwarmem Wasser sowie einem milden
Reinigungsmittel (s.a. Kapitel REINIGUNG UND PFLEGE). Entfernen Sie
keinesfalls irgendwelche Bestandteile der Rückwand des Gerätes!

12
4. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen
Abstand zu extremen Hitze- oder Kältequellen auf.
5. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie
eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur
Wärmequelle ein:
Zu Elektroherden
mindestens 3 cm
Zu Heizkörpern oder Öfen
mindestens 30 cm
Zu anderen Kühlgeräten
mindestens 2 cm
6. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
7. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
8. Die Tür(en) muss / müssen sich komplett und ungehindert öffnen lassen.
9. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf.
Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau.
10.Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen.
11.Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
12.Das Typenschild befindet sich im Gerät oder außen an der Rückwand.

13
3.2 Abmessungen
3.2.1 Abmessungen des Gerätes
F
871 mm
G
540 mm

14
Beachten Sie bitte den zusätzlichen vorderen und seitlichen Platzbedarf
der geöffneten Tür(en) entsprechend des Türöffnungswinkels Ihres
Gerätes.
3.2.2 Benötigte Abmessungen des Einbaumöbels
H
540 mm
I
14 mm
J
819 mm
K
38 mm

15
3.3 Einbau
BELÜFTUNG:
Achten Sie auf eine ordnungsgemäße Belüftung des Gerätes (s. Abb. unten).
(Abb. Ähnlich: Abb. dient ausschließlich als Beispiel)
A
873 mm –876 mm
B
mind. 560 mm
C
mind. 550 mm
D
mind. 50 mm
E
mind. 200 cm3

16
EINBAU:
1. Befestigen Sie die entsprechenden
Halterungen (s. Abb. rechts) an der Unterseite
des Gefrierschranks.
2. Schieben Sie das Gerät langsam und vorsichtig
in die Einbauöffnung. Richten Sie das Gerät
mit der Türöffnungsseite (scharnierlose Seite)
an der Seitenwand aus.

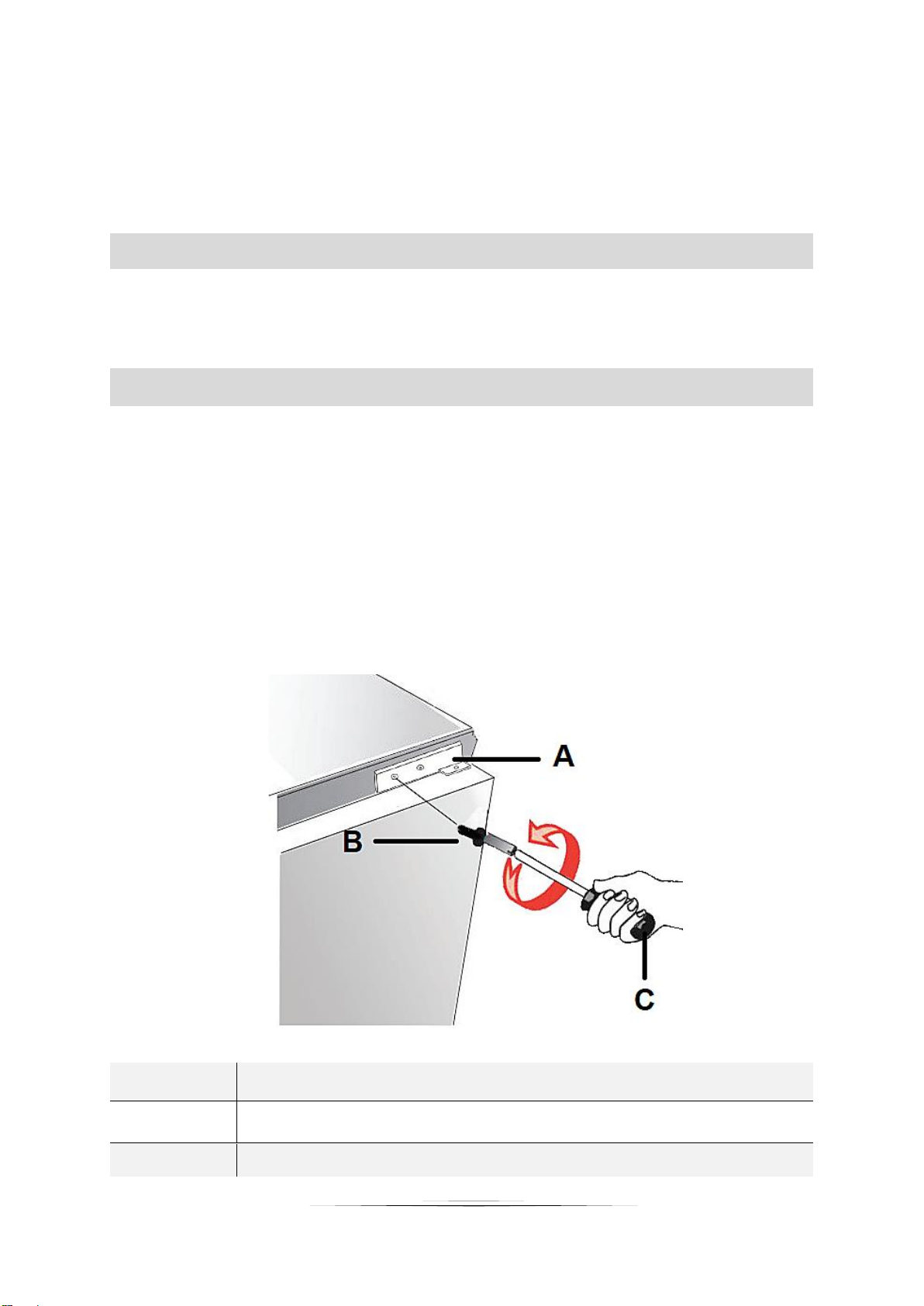

3. Justieren Sie die Standfüße, bis die
Oberblende keinen Kontakt mit dem
Einbaumöbel hat. Befestigen Sie mit Hilfe der
beiliegenden Schrauben den oberen Teil des
Gerätes in der vorgebohrten Platte über der
Frontblende.

17

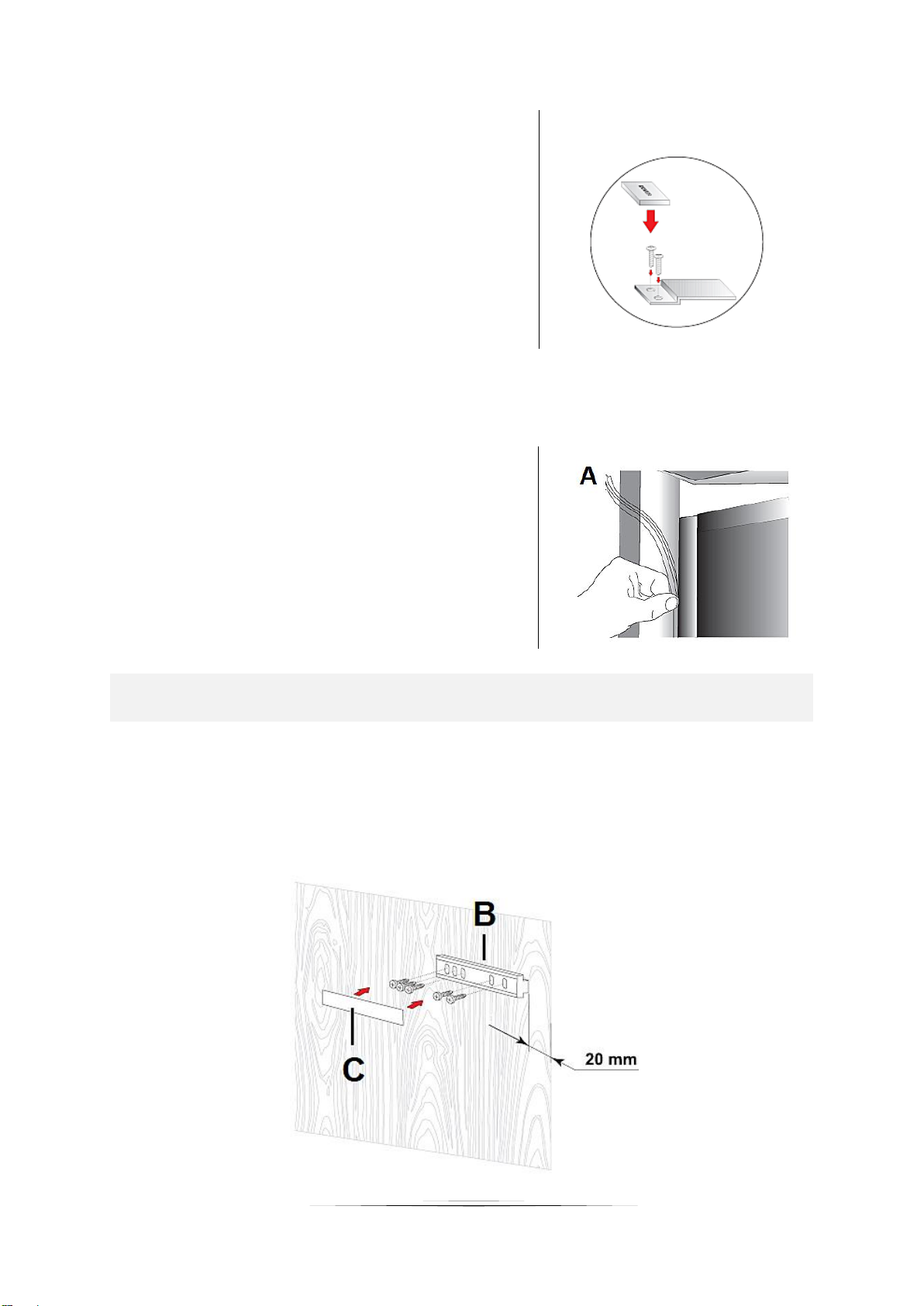

4. Befestigen Sie die zwei unteren Halterungen
des Gerätes (s. oben / Schritt 1) an der
Bodenplatte des Einbaumöbels und
installieren Sie die Schraubenabdeckungen.
5. Befestigen Sie die Mitte des Gerätes mit den mitgelieferten Spezialhalterungen
an der Wand des Einbaumöbels (abhängig vom Modell).
6. Dichten Sie die Lücke zwischen dem
Einbaumöbel und der Türöffnungsseite
(scharnierlose Seite) des Gerätes mit der
Dichtung (A) ab.
INSTALLATION DER GLEITSCHARNIERE
(GLEITELEMENTE UND FÜHRUNGEN):
1. Positionieren Sie die Gleitelemente (B) an der Tür des Einbaumöbels, richten Sie
sie ordnungsgemäß aus und befestigen Sie sie mit den entsprechenden Schrauben
/ s. Abb. unten. Beachten Sie den angegebenen Abstand von 20 mm.
2. Installieren Sie die Abdeckungen (C) auf den Gleitelementen (B) / s. Abb. unten.

18
B
GLEITELEMENT
C
SCHRAUBENABDECKUNG

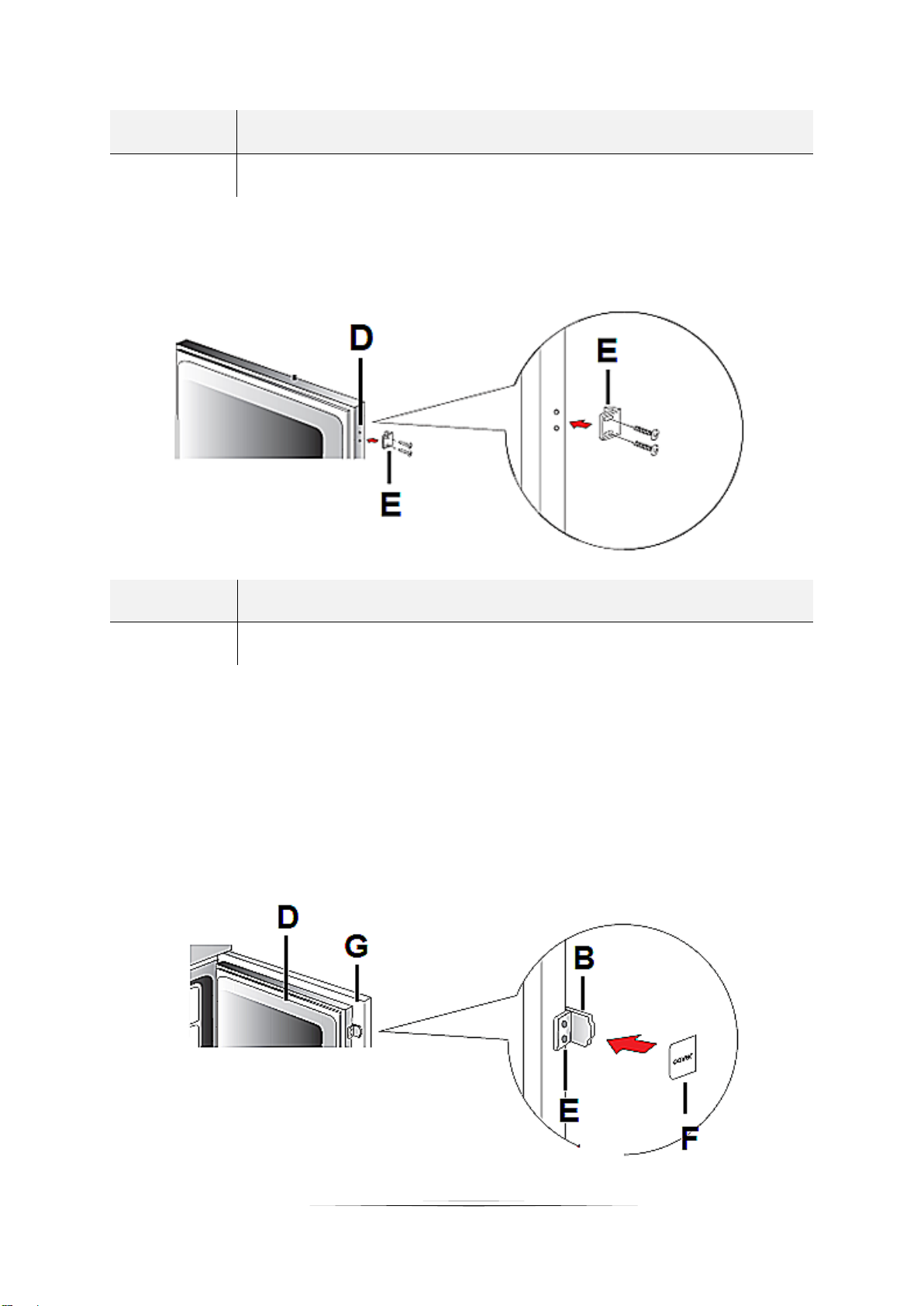

3. Befestigen Sie die Führungen (E) mit den entsprechenden Schrauben in den
Löchern der Gefrierschranktür (D) / s. Abb. unten.
D
TÜR DES GEFRIERSCHRANKS
E
FÜHRUNG
4. Vergewissern Sie sich, dass die Gleitelemente (B) reibungslos in die Führungen
(E) gleiten, bevor Sie die Schrauben fest drehen / s. Abb. unten.
5. Eventuell müssen Sie die Führungen noch etwas justieren.
6. Wenn die Gleitelemente (B) reibungslos in die Führungen (E) gleiten, ziehen
Sie die Schrauben der Führungen (E) fest.
7. Installieren Sie dann die entsprechenden Abdeckungen (F) auf den Führungen
(E) / s. Abb. unten.

19
B
GLEITELEMENT
D
TÜR DES GEFRIERSCHRANKS
E
FÜHRUNG
F
SCHRAUBENABDECKUNG
G
TÜR DES EINBAUMÖBELS
3.4 Wechsel des Türanschlags
WARNUNG! Schalten Sie das Gerät vor dem Wechsel des
Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose.
STROMSCHLAGGEFAHR!
VORSICHT! Führen Sie den Wechsel des Türanschlags mit
mindestens zwei Personen durch, weil Sie ansonsten das Gerät
beschädigen oder der Person, die an dem Gerät arbeitet, Schaden
zufügen.
HINWEIS! Kontaktieren Sie eine qualifizierte Fachkraft, falls Sie einen
Wechsel des Türanschlags wünschen. Führen Sie den unten
beschriebenen Arbeitsablauf nur dann durch, wenn Sie dafür
ausreichend qualifiziert sind.
HINWEIS! Richten Sie die Türen ordnungsgemäß aus, bevor Sie beim
Umbau die Scharniere fest anziehen. Die Dichtungen müssen
ordnungsgemäß anliegen.
HINWEIS! Kippen Sie das Gerät nicht über einen Winkel von 450hinaus.
VORBEREITENDE MAßNAHMEN:
➢Leeren Sie das Gerät vorher.
➢Entfernen Sie alle Schubladen aus dem Gefrierschrank (s. Kapitel. 4.4.1
GEFRIERSCHUBLADEN), damit diese nicht beschädigt werden.
➢Sie müssen das Gerät kippen, um die Tür abnehmen zu können. Lehnen Sie dabei
das Gerät immer gegen eine feste und unverrückbare Fläche, damit das Gerät
während der Arbeitsschritte nicht wegrutschen kann.
➢Legen Sie das Gerät niemals flach hin, da Sie dadurch das Kühlsystem
beschädigen können.

20
➢Alle entfernten Teile müssen für die Neuinstallation der Tür sicher aufbewahrt
werden.
➢Heben Sie die Tür immer vorsichtig ab. Verwahren Sie die Tür an einem Ort,
an dem Sie nicht beschädigt werden können.
BENÖTIGTE WERKZEUGE (NICHT IM LIEFERUMFANG ENTHALTEN):
➢Kreuzschlitzschraubendreher
➢Flachkopfschraubendreher
TÜRANSCHLAGSWECHSEL:
1. Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen).
2. Öffnen Sie die Gefrierschranktür (während das Gerät aufrecht steht) und
entnehmen Sie die Gefrierschubladen (s.a. Kapitel 4.4.1 GEFRIERSCHULADEN).
3. Lösen Sie mit Hilfe eines Flachkopfschraubendrehers vorsichtig die
Scharnierabdeckungen und entnehmen Sie sie.
4. Lösen Sie die Schrauben (B) des rechten oberen Türscharniers (A) mit Hilfe
eines Kreuzschlitzschraubendrehers (s. Abb. unten).
5. Halten Sie währenddessen die Gefrierschranktür mit der Hand fest, damit sie
nicht herabfällt.
A
OBERES TÜRSCHARNIER (RECHTS)
B
SCHRAUBEN
C
KREUZSCHLITZSCHRAUBENDREHER
