Pkm EH8-2KB IXS User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
27.08.2017
Bedienungsanleitung
Instruction Manual
Einbau-Backofen
Built-In Oven
EH8-2KB IXS
Deutsch
Seite
2
English
Page
45
www.pkm-online.de

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
Inhalt ................................................................................................................................... 2
1. Sicherheitshinweise........................................................................................................ 4
1.1 Signalwörter.............................................................................................................. 5
1.2 Sicherheitsanweisungen........................................................................................... 5
2. Installation .................................................................................................................... 10
2.1 Entpacken und Wahl des Standorts..................................................................... 10
2.2 Einbau des Kochfeldes ......................................................................................... 10
2.3 Einbau des Backofens ........................................................................................... 12
2.4 Elektrischer Anschluss.......................................................................................... 14
2.4.1 Anschlussdiagramm........................................................................................ 15
2.5 Elektrischer Anschluss Kochfeld......................................................................... 16
3. Bedienung..................................................................................................................... 17
3.1 Vor der ersten Benutzung..................................................................................... 17
3.2 Gerät / Kochfeld / Bedienfeld / Display .......................................................... 18
3.2.1 Gerät / Vorderansicht.................................................................................... 18

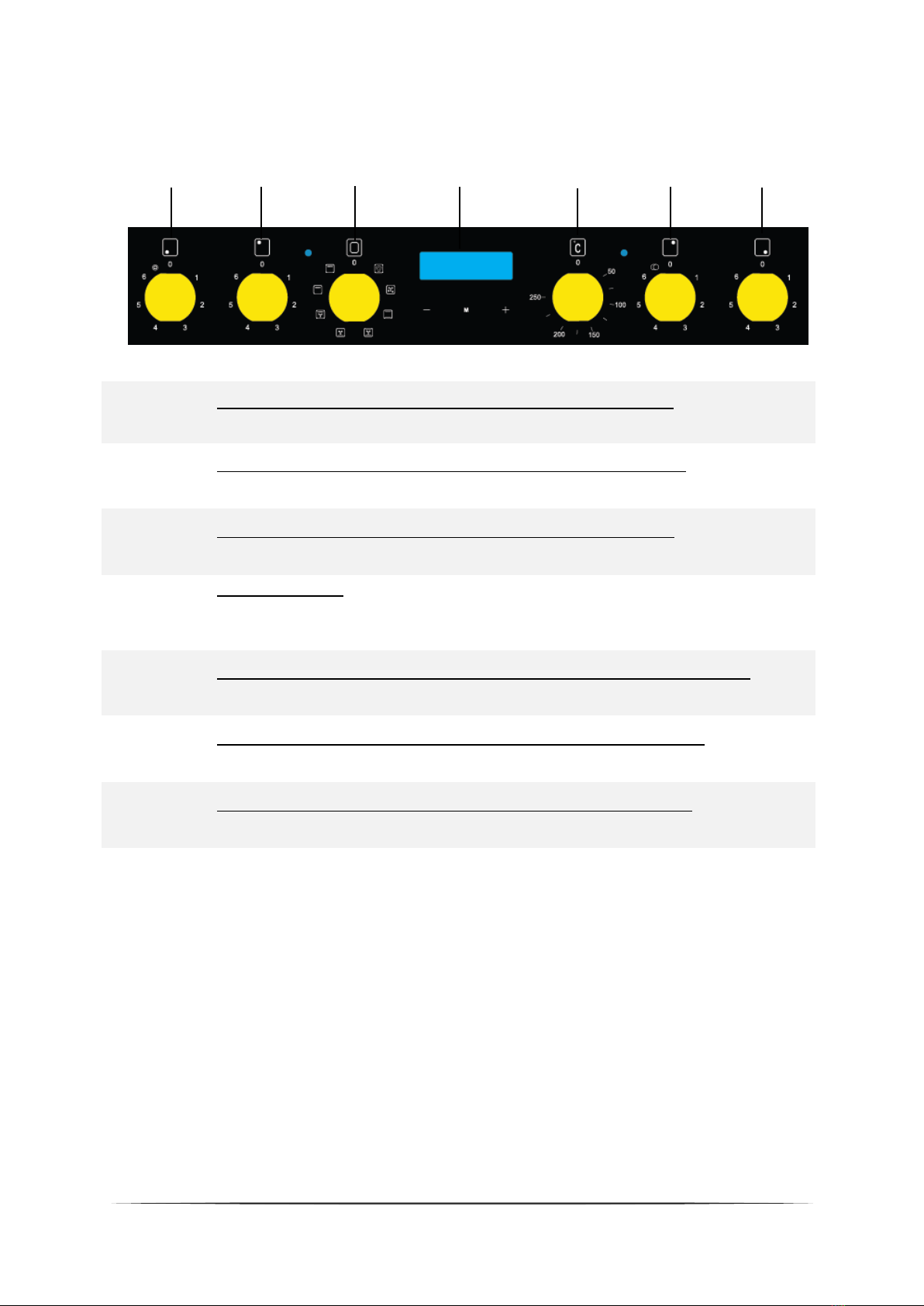

3.2.3 Bedienfeld........................................................................................................ 19
3.2.4 Display.............................................................................................................. 19
3.3 Benutzung des Kochfeldes ................................................................................... 20
3.3.1 Aktivieren der flexiblen Kochzonen ............................................................ 22
3.3.2 Geeignetes Kochgeschirr............................................................................... 22
3.4 Benutzung des Backofens..................................................................................... 23
3.4.1 Allgemeine Bedienung des Backofens.......................................................... 24
3.4.2 Manueller Betriebsmodus .............................................................................. 25
3.4.3 Einstellung der Uhrzeit .................................................................................. 25

3
3.5 Programmierung des Backofens.......................................................................... 26
3.5.1 Löschen der Programmierungen .................................................................. 31
3.5.2 Auswahl des akustischen Signals................................................................... 32
3.5.3 Ändern der aktuellen Uhrzeit........................................................................ 32
3.6 Backofenfunktionen .............................................................................................. 33
4. Hinweise für das Kochen............................................................................................ 34
4.1 Kochtipps ............................................................................................................... 34
4.2 Tipps zum Backen und Braten............................................................................. 35
4.3 Energie sparen........................................................................................................ 36
5. Reinigung und Pflege .................................................................................................. 37
5.1 Reinigung des Kochfeldes..................................................................................... 37
5.2 Reinigung des Backofens ...................................................................................... 39
5.3 Reinigung der Backofentür................................................................................... 39
5.4 Austausch des Leuchtmittels................................................................................ 39
5.5 Entnahme der Backofentür .................................................................................. 40
5.6 Entnahme der Glasscheibe................................................................................... 40
5.7 Problembehandlung .............................................................................................. 41
6. Technische Daten ........................................................................................................ 42
7. Entsorgung ................................................................................................................... 43
8. Garantiebedingungen .................................................................................................. 44
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

4
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTS DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit.
Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen
kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im
schlimmsten Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder

5
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und
die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen
genau kennt und sorgfältig beachtet.
3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine
Änderungen oder willkürlichen Veränderungen an der

6
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen.
5. Versuchen Sie niemals selbst, das Gerät zu reparieren.
Reparaturen, die von dazu nicht qualifizierten Personen
durchgeführt werden, können zu ernsthaften Verletzungen und
Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert,
kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben
haben. Lassen Sie nur Original-Ersatzteile einbauen.
6. Wenn das Netzanschlusskabel beschädigt ist, darf es
ausschließlich vom Hersteller oder einem vom Hersteller
autorisierten Kundendienst oder einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
7. Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder
feuchten Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie
irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät
vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der
jeweiligen Stromversorgung geerdet werden. Der
Hauptstromkreislauf muss über eine eingebaute
Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die
Stromversorgung notwendig sind, dürfen nur von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen
Defekts kommen, trennen Sie das Gerät umgehend von der
Stromversorgung (entsprechende Haussicherung abschalten).
Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese
umgehend behoben werden kann.
5. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik
Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall

7
das Gerät umgehend von der Stromversorgung
(Haussicherungskasten). STROMSCHLAGGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von
dazu nicht qualifizierten Personen durchgeführt werden, können zu
ernsthaften Verletzungen und Schäden führen. Nehmen Sie
stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen
Sie ausschließlich Original-Ersatzteile einbauen.
8. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein
und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl
oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen
schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines
Deckels oder einer Feuerdecke.
9. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das
Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente
gut zugänglich sein.
10.Die Furnierungen von Schränken müssen mit einem
hitzeresistenen Leim befestigt sein, der Temperaturen von 100 0C
widersteht.
11.Angrenzende Möbelstücke und alle zur Installation verwendeten
Materialien müssen mindestens einer Temperatur von 85 0C über
der Raumtemperatur des Raums, in dem das Gerät installiert ist,
während des Betriebs des Geräts widerstehen können.
12.Schließen Sie das Gerät nicht in Räumen oder an Orten an, in
denen oder in deren Umgebung sich brennbare Materialien wie
Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht
sich auch auf die Dämpfe, die durch diese Materialien freigesetzt
werden.
13.Dunstabzugshauben müssen entsprechend den Anweisungen ihrer
Hersteller angebracht werden.
14.Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von
Wäsche.
15.Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder
Polstermöbeln an. BRANDGEFAHR!
16.Lagern Sie keine Gegenstände im Backofen. BRANDGEFAHR!
17.Haushaltsausstattungen sowie elektrische Leitungen aller Art
dürfen niemals das Gerät berühren, da deren Isolierungsmaterial
durch hohe Temperaturen beschädigt oder zerstört wird.
18.Benutzen Sie niemals einen Dampfreiniger zum Reinigen des
Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig
beschädigen. STROMSCHLAGGEFAHR!

8
19.Berühren Sie niemals die Kochzonen / Kochplatten solange die
Restwärmeanzeige nicht erloschen ist.
VERBRENNUNGSGEFAHR!
20.Die zugänglichen Bereiche und Teile des Backofens werden bei
der Benutzung sehr heiß. Kinder müssen deshalb während der
Benutzung des Geräts von diesem ferngehalten werden. Das Gerät
während seines Betriebs zu berühren, kann zu schweren
Verbrennungen führen.
21.Kinder dürfen nicht mit dem Gerät spielen. Beaufsichtigen Sie
Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.
22.Achten Sie beim Auspacken unbedingt darauf, dass die
Bestandteile der Verpackung nicht in die Reichweite von Kindern
und Tieren gelangen. VERLETZUNGSGEFAHR!
ERSTICKUNGSGEFAHR!
23.Verwenden Sie nur Herdwächter, die vom Hersteller des
Kochfeldes entwickelt wurden oder in der Bedienungsanweisung
als geeignet angegeben sind oder im Gerät integriert sind. Die
Verwendung ungeeigneter Herdwächter kann zu Unfällen führen!
VORSICHT!
1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die
heißen Teile innerhalb des Backofens.
2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel
und keine scharfkantigen Gegenstände zum Reinigen der Tür, da
diese die Oberfläche verkratzen und somit Risse im Glas
verursachen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche
direkt auf den Boden des Backofeninnenraums. Decken Sie den
Boden des Backofeninnenraums nicht mit Aluminiumfolie ab.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche
geben die Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder
Fehlfunktionen auftreten.
8. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen
von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten
Kochzone stehen. Heiße Fette oder Öle können sich spontan
entzünden.
9. Halten Sie die Backofentür beim Betrieb des Backofens immer
geschlossen.

9
10.Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens.
Nutzen Sie statt dessen das Backblech oder den Rost.
11.Die inneren Bestandteile des Backofens werden sehr heiß.
Berühren Sie keine dieser Bereiche, während Sie mit Ihrem
Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!
12.Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen
Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf,
der aus dem geöffneten Backofen entweicht.
VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!
13.Benutzen Sie stets Backofenhandschuhe.
14.Das Gerät entspricht der gegenwärtigen europäischen
Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich
betonen, dass diese Entsprechung nichts an der Tatsache ändert,
dass die Oberflächen des Geräts während der Benutzung heiß
werden und nach dem Ende der Benutzung noch Restwärme
ausstrahlen.
HINWEIS!
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren
Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät
dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da
Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es
auspacken, für den Fall, es noch einmal einpacken und
transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des
Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen
Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist)
müssen immer frei und unbedeckt sein.
8. Stellen oder legen Sie keine schweren Gegenstände auf die
geöffnete Backofentür und lehnen Sie sich nicht an die geöffnete
Backofentür. Dadurch beschädigen Sie die Türscharniere.
9. Das Typenschild darf niemals unleserlich gemacht oder gar
entfernt werden! Zuwiderhandlungen führen zum
Garantieausschluss!

10
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
2. Installation
2.1 Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden
nehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund
auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau
Ihres Geräts.
6. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb
und außerhalb des Backofens.
7. Das Typenschild befindet sich im Inneren des Geräts oder außen an der
Rückwand.
2.2 Einbau des Kochfeldes

11
1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden
Abbildung (s. unten Abb. 1) vor.
2. Passen Sie das Kochfeld in die Einbauvorrichtung ein. Das Kochfeld muss sich
ordnungsgemäß und fest in der Einbauvorrichtung befinden. Die Dichtung
muss ordnungsgemäß anliegen.
3. Befestigen Sie das Kochfeld mit den Klammern an der Einbauvorrichtung.
Richten Sie dabei das Kochfeld waagerecht aus; beginnen Sie hierfür in der
Mitte und fahren Sie in diagonaler Richtung fort, bis der Einbaurahmen sich
fest an der Arbeitsplatte befindet.
4. Das Kochfeld muss immer gut belüftet sein. Lufteinlass und Luftauslass dürfen
nicht blockiert sein.
Abbildung 1:
Alle Abmessungen in Abb. 1 sind in Millimetern angegeben.
Der Sicherheitsabstand zwischen dem Kochfeld
und einem sich darüber befindenden
Hängeschrank muss mindestens 76 cm betragen.
A: Lufteinlass

12
2.3 Einbau des Backofens
GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und die
Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau
kennt und sorgfältig beachtet.
GEFAHR! Alle elektrischen Arbeiten müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Es dürfen keine Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen
erfolgen.
1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihrem
Haussicherungskasten ab.
2. Die Öffnung des Umbauschranks muss über die auf der folgenden Abbildung
(s. unten Abb. 2) genannten Abmessungen verfügen.
3. Setzen Sie das Kochfeld ein.
4. Stellen Sie den Backofen in die Nähe der Einbauöffnung.
5. Schließen Sie den Backofen an das Stromnetz an.

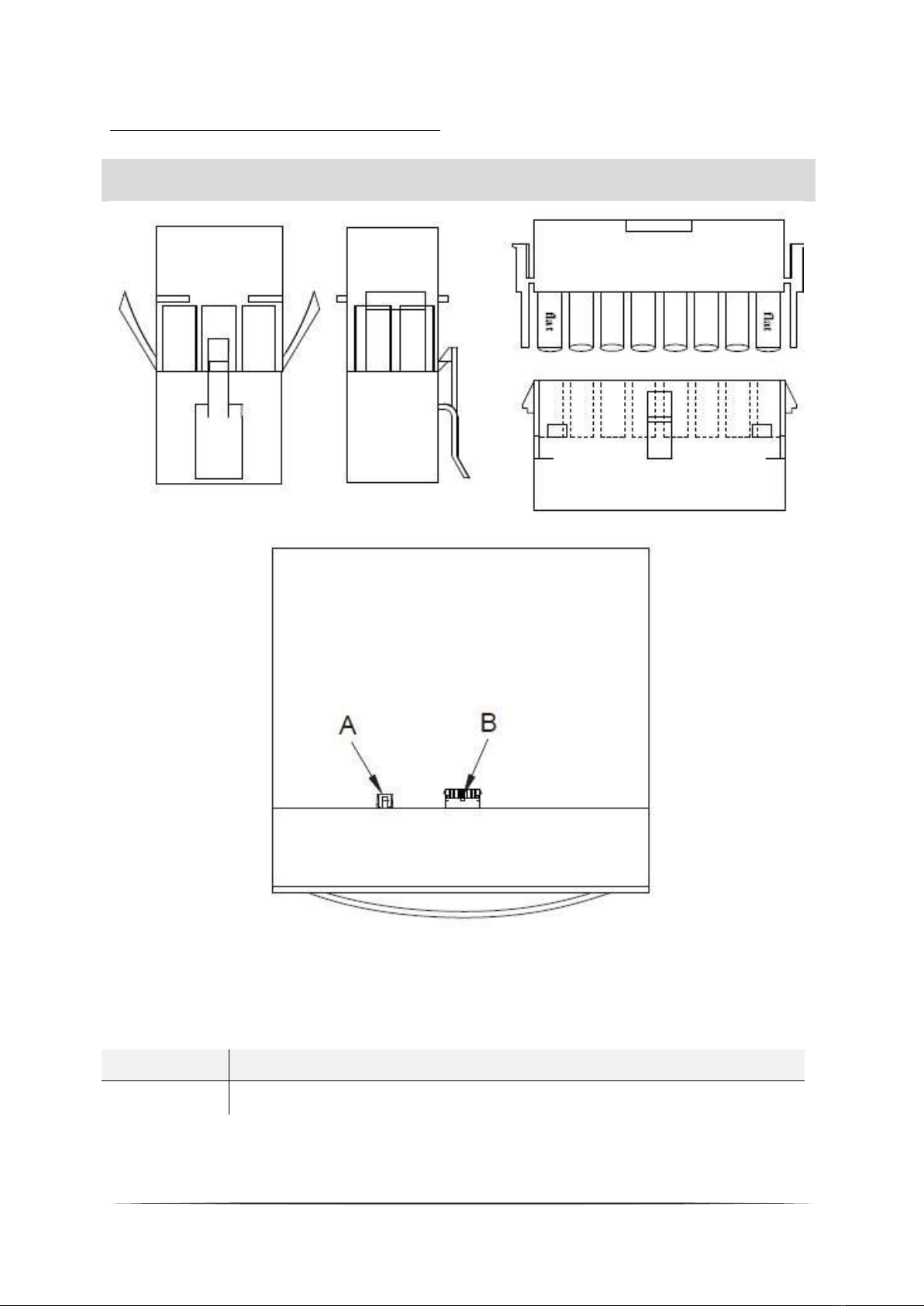

6. Setzen Sie den Backofen zum Teil in die vorbereitete Öffnung ein. Verbinden
Sie dann den Backofen mit dem Kochfeld. Die Verbindungsstecker am Ende
der Kabelgruppe, die aus dem Kochfeld kommt, müssen mit den dazugehörigen
Verbindungskupplungen am Bedienfeld des Backofens verbunden werden.
Stellen Sie diese Verbindung entsprechend der farblich gekennzeichneten
Vorgabe her, d.h. verbinden Sie ein schwarzes Verbindungsstecker nur mit einer
Verbindungskupplung derselben Farbe. (schwarz in schwarz, usw.).
7. Das Gerät muss geerdet werden. Verbinden Sie das Erdungskabel des
Kochfeldes (gelb-grün) mit der Erdungsklemme des Backofens
(gekennzeichnet).
8. Beenden Sie den Einbau des Geräts und befestigen Sie den Backofen mit den 4
Schrauben (s. unten Abb. 3).

13
MAßE DES BACKOFENS (ABB.1):
MAßE DER EINBAUÖFFNUNG (ABB.2):

14
2.4 Elektrischer Anschluss
GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in), welche die landesüblichen gesetzlichen
Verordnungen und die Zusatzvorschriften der örtlichen
Stromversorgungsunternehmen genau kennt und sorgfältig beachtet, an
die Stromversorgung angeschlossen werden.
Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in):
❖Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N ~ 50
Hz) ausgelegt. Die Stromspannung der Heizelemente beträgt 230 V. Als
Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter
Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt
werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung
befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete
Klemme der Anschlussleiste angeschlossen werden. Der elektrische Anschluss
des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom
Netz abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten
muss mindestens 3 mm betragen. Lesen Sie vor dem Anschluss des Geräts an
die Stromversorgung die Anschlussbelegung auf dem unten abgebildeten
Anschlussdiagramm und dem Typenschild.
❖Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein
Festanschluss des Geräts erforderlich ist, muss bei der Installation eine
Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung
werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet.
Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).
➢Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und
leicht nach unten bewegen (2).

15
2.4.1 Anschlussdiagramm
Spannung der Heizelemente
230 V.
Bei sämtlichen Anschlussarten
muss das Sicherheitskabel mit
dem PE-Anschluss
verbunden werden.
Empfohlene Art
der
Anschlussleitung.
1

Bei 230 V Netz geerdeten
1-Phasen-Anschluss mit
Betriebsnull.
Brücken verbinden die
Klemmen 1 - 2 - 3 sowie
Klemmen 4 - 5.

Schutzleiter auf
H05VV-F3G4
2
Bei 400 / 230 V Netz 2-
Phasenanschluss mit
Betriebsnull.
Brücken verbinden die
Klemmen 2 - 3 und 4 - 5.
Schutzleiter auf
H05VV-F4G2,5
3

Bei 400 / 230 V Netz 3-
Phasenanschluss mit
Betriebsnull.
Brücke verbindet 4 - 5,
Phasenreihenfolge nach 1,
2 und 3, Null auf 4 - 5.

Schutzleiter auf
H05VV-F5G1,5
L1=R, L2=S ,L3=T N= Anschluss Erde PE= Schutzleiteranschluss
1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.

16
2.5 Elektrischer Anschluss Kochfeld
KLEMMLEISTE:
A
ROT
B
WEIß

17
3. Bedienung
❖Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät
erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die
Sicherheits- und Warnhinweise!
3.1 Vor der ersten Benutzung
1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Backofeninnenraum von dem aufgetragenen Schutzmittel.
3. Nehmen Sie die Ausstattungselemente heraus (Blech etc.) und reinigen Sie diese
mit warmem Wasser und etwas Spülmittel.
4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.
5. Lassen Sie den Backofen auf 250 0C für 30 Minuten laufen. Entfernen Sie
anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann
es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung
von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine
Schutzimprägnierung gegen Korrosionsschäden während des Transports
verursacht wird.
HINWEIS! Reinigen Sie den Innenraum des Backofens nur mit etwas
warmem Wasser und Spülmittel.

18
3.2 Gerät / Kochfeld / Bedienfeld / Display
3.2.1 Gerät / Vorderansicht
1
Bedienpanel
2
Griff der Backofentür
3
Backofentür
4
Ǿ145 mm / 1200 W
5
Ǿ120 MM /Ǿ180MM /700 W/1700 W
6
Ǿ175 MM /Ǿ250MM /1400 W/2200 W
7
Restwärmeanzeigen**
**
Die Restwärmeanzeigen leuchten nach dem Abschalten bei heißen
Kochzonen auf und erlöschen, sobald die entsprechende Kochzone
abgekühlt ist.
1
2
3
46
4
5
7

19
3.2.2 Bedienfeld
A DREHSCHALTER FÜR DAS KOCHFELD VORNE LINKS
Zum Einschalten mit oder gegen den Uhrzeigersinn drehen
B DREHSCHALTER FÜR DAS KOCHFELD HINTEN LINKS
Zum Einschalten mit oder gegen den Uhrzeigersinn drehen
C DREHSCHALTER FÜR BACKOFEN-FUNKTIONSWAHL
Funktionswahl zur Zubereitung verschiedener Speisen
D
LED
D
ISPLAY
Zeitanzeige

Tasten zur Einstellung der Uhr / Programmierung des Backofens
E DREHSCHALTER FÜR BACKOFEN-TEMPERATURKONTROLLE
Einstellbar von 50 0C - 250 0C
F DREHSCHALTER FÜR DAS KOCHFELD HINTEN RECHTS
Zum Einschalten mit oder gegen den Uhrzeigersinn drehen
G DREHSCHALTER FÜR DAS KOCHFELD VORNE RECHTS
Zum Einschalten mit oder gegen den Uhrzeigersinn drehen.
3.2.3 Display
Das Display zeigt die aktuelle Uhrzeit.
Das Display dient außerdem zur Programmierung des Backofens, des Timers
und zur Zeiteinstellung.
ABCDEFG

20
1
Anzeige: "AUTOMATISCHES KOCHEN"
2
Betriebsanzeige: "BACKOFEN IN VERWENDUNG"
3
Anzeige der DEZIMALPUNKTE DER UHR
4
Anzeige: TIMER (Herdwächter / Zeitwächter)
5
TASTE:+
➢Taste zur Einstellung der ZEIT.
➢Taste zur Einstellung des TIMERS.
6
PROGRAMMTASTE /MANUELL-TASTE
➢Taste zur Einstellung der ZEIT.
➢Taste zur Einstellung des TIMERS.
➢Taste zur PROGRAMMIERUNG des Backofens.
7
TASTE:-
➢Taste zur Einstellung der ZEIT.
➢Taste zur Einstellung des TIMERS.
3.3 Benutzung des Kochfeldes
WARNUNG! Berühren Sie niemals die Kochzonen / Kochplatten
solange die Restwärmeanzeige nicht erloschen ist.
VERBRENNUNGSGEFAHR!
