Plum SKI-STOPPER User manual
1 | P a g e
Mode d’emploi
Stop-ski
MODE D’EMPLOI
Ce mode d'emploi doit impérativement
être remis au client
2 | P a g e
Mode d’emploi
Version 2015.07_v1
3 | P a g e
Mode d’emploi
Curseur
Branche
Pédale
Poussoir de
sécurité
4 | P a g e
Manuel d’emploi
PLUM vous remercie d'avoir choisi l’accessoire Stop-ski.
Cet accessoire technique et robuste vous apportera précision,
fiabilité, sécurité et plaisir dans votre pratique du ski et du ski
de randonnée.
Pour une performance optimale, il est important de lire
attentivement et complètement les instructions d’emploi
avant la première utilisation.
Il est également primordial de respecter ces instructions tout
au long de l'utilisation du stop-ski.
Le stop-ski PLUM s’adresse à des skieurs
expérimentés et avertis à l’utilisation de ce matériel
spécifique.
Le stop-ski a été étudié et conçu pour une utilisation avec des
chaussures de ski de randonnée équipées d’inserts.
Le chaussage / déchaussage du stop-ski PLUM
peut être influencé par des chaussures dont les
semelles et/ou les inserts sont excessivement usés.
De même, le fonctionnement, notamment le chaussage
de cet accessoire, peut être influencé par des
chaussures présentant des semelles souples et/ou de
dimensions non conventionnelles ou dégradées.
Assurez-vous de bien faire régler votre produit par un
revendeur spécialisé.
Le stop-ski PLUM est prévu pour être monté uniquement sur
des skis. Son utilisation est inappropriée pour tout autre
matériel tel que des monoskis ou des surfs.
5 | P a g e
Manuel d’emploi
Consignes de sécurité
La pratique du ski, du ski de randonnée ou du ski-alpinisme
peuvent vous exposer à certains dangers et à d'éventuelles
blessures.
Pour vos sorties en montagne, assurez-vous d'être dans des
conditions de sécurité maximum et assurez-vous des
éléments suivants :
•Choisissez un parcours en fonction de vos capacités et
skiez toujours sous contrôle, en fonction de vos capacités et
de votre condition physique. Ne surestimez pas vos capacités.
•Tenez-vous informé des conditions de neige et
météorologiques et des risques d'avalanche.
•Respectez les consignes et signaux de mise en garde dans
la zone dans laquelle vous évoluez.
•Ne partez pas randonner ou skier si vous vous sentez
fatigué ou en mauvaise forme physiquement.
•Ne partez pas randonner ou skier sous l’effet de substance
médicamenteuse, d’alcool ou de substance addictive.
•Protégez toujours vos skis et fixations lors des transports
(avec une housse par exemple), afin d'isoler ceux-ci de la
poussière, du sable, du sel et de tout autre corps étranger.
•Contrôlez vos fixations et le reste de votre matériel avant
chaque sortie. Assurez-vous qu'aucun corps étranger (terre,
cailloux, ...) n'est présent dans les mécanismes, que ce soit
sur les parties avant ou les parties arrière des fixations. Tout
corps étranger présent dans les mécanismes des fixations
peut engendrer des problèmes de déclenchement. Si vous
avez le moindre doute quant à l'intégrité ou au bon état de
votre matériel, faites-le vérifier/réviser par un revendeur
spécialisé.
6 | P a g e
Manuel d’emploi
•N'apportez jamais vous-même la moindre modification à
vos produits PLUM. Tout utilisation/modification inappropriée
peut engendrer des problèmes de déclenchement de la
fixation.
•Les accessoires stop-ski Guide et YAK doivent être montés
directement sur les skis. Aucun autre élément intermédiaire
ne doit être placé entre les fixations et les skis, sauf utilisation
d’un sous-ensemble développé et fabriqué par PLUM prévu à
cet effet. Faites contrôler par un revendeur spécialisé au
moins une fois par an et avant chaque début de saison votre
ensemble : skis/chaussures/fixations (état général et réglage
des valeurs de déclenchement).
Montage et Réglage
La performance de votre ensemble
skis/chaussures/fixations/accessoire nécessite un montage
approprié qui doit être effectué par un revendeur spécialisé
équipé d'un gabarit de perçage rigide et qui suivra les
instructions du fabricant de skis et de fixations afin d'obtenir
un montage et une tenue optimale.
A noter que les entraxes de perçage des produits Guide
Stopper & YAK Stopper correspondent respectivement aux
entraxes des produits Guide (M&S) et YAK.
7 | P a g e
Manuel d’emploi
Consignes d'utilisation
CHAUSSAGE /VEROUILLAGE/ DECHAUSSAGE
L’accessoire stop-ski ne modifie en rien le fonctionnement
initial de votre fixation. Pour les opérations de chaussage,
verrouillage, déchaussage, veuillez-vous référer au manuel
d’utilisation de votre fixation.
UTILISATION
POSITION « MARCHE » :
Afin de pouvoir utiliser votre fixation en mode « marche », il
est nécessaire de bloquer votre accessoire stop-ski en
position relevée, afin que celui-ci n’entrave pas le
déplacement du ski.
Pour cela, veuillez suivre les manipulations suivantes :
1- Abaisser la pédale du stop-ski
Pour abaisser la pédale, appliquer une force vers le bas
jusqu’en butée.
8 | P a g e
Manuel d’emploi

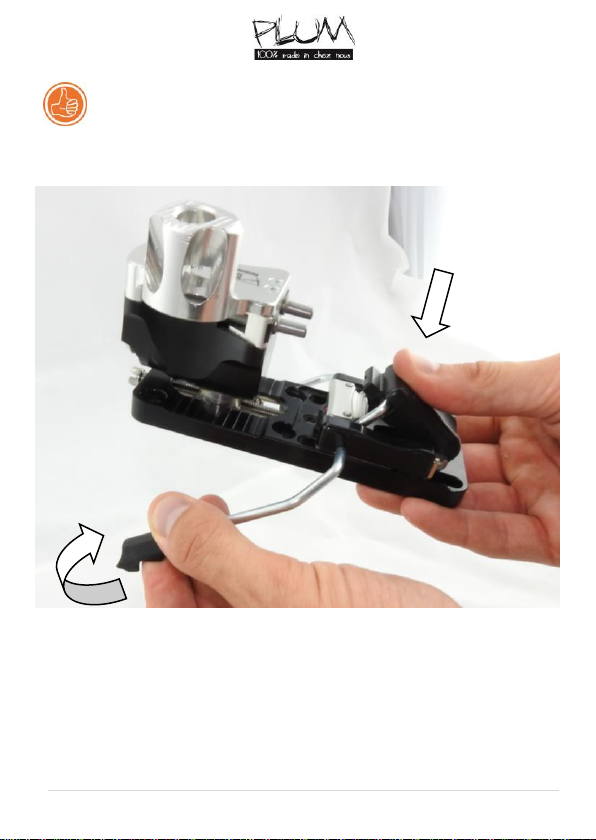

Il est possible de rendre cette action plus aisée en
conjuguant cette manipulation à une légère traction
des branches vers le haut.
9 | P a g e
Manuel d’emploi
2- Déplacer le curseur sur l’avant
Une fois la pédale abaissée au maximum, déplacer le curseur
vers l’avant en le faisant coulisser jusqu’à la butée. Le
poussoir de sécurité rouge apparait.
3- Relâcher l’ensemble
Relâcher la pression sur la pédale (ou la tenue sur les
branches) et s’assurer du bon verrouillage de l’ensemble.
4- Tourner la talonnière en position « montée »
10 | P a g e
Manuel d’emploi
POSITION « SKI » :
Il est nécessaire de relâcher le stop-ski pour repasser en
position « ski » (fourchette tournées vers l’avant).
Pour cela, veuillez suivre les manipulations suivantes :
1- Appuyer sur le poussoir de sécurité rouge
Presser le pion rouge vers le bas et maintenir la pression
2- Translater simultanément le curseur gris vers
l’arrière
3- Tourner la talonnière en position SKI
11 | P a g e
Manuel d’emploi
ATTENTION
N’utilisez ces fixations que lorsque vous aurez compris
tous les principes de fonctionnement.
Dans le cas contraire, adressez-vous à un revendeur
spécialisé avant toute utilisation.
Le stop-ski PLUM est un produit mécanique nécessitant un
entretien et un nettoyage régulier.
Toute utilisation inappropriée ou entretien négligé pourrait
engendrer un accident et/ou des blessures.
Afin de garantir une longévité optimale à votre produit
STOPPER, veillez également à stocker votre produit Stopper
en position SKI, lorsque celui-ci n’est pas utilisé.
12 | P a g e
Manuel d’emploi
Garantie
L’accessoire stop-ski PLUM est garantie contre tout vice de
matière et de fabrication pendant trois ans à compter de la
date d’achat, le ticket de caisse faisant foi.
PLUM s’engage à réparer ou à remplacer (selon les modèles et
les versions disponibles) les accessoires répondant aux
conditions de garantie. Cette garantie ne couvre l’utilisateur
pour qui les accessoires et fixations ont été montées par un
revendeur qualifié dans la période de deux ans à compter de
l’achat neuf.
Sont notamment exclus de la garantie les dommages
résultant d’un mauvais montage, d’une mauvaise utilisation,
d’une négligence ou d’une utilisation abusive (tels que, par
exemple, un rangement ou un transport incorrects ou bien la
non-observation du mode d’emploi), d’une usure normale,
d’un accident, de la modification du produit ou de tout motif
lié à son aspect ou à sa couleur.
PLUM ne saurait en aucun cas être responsable de dommages
accessoires et indirects. Certains pays ou Etats n’acceptant
pas les limitations de garanties ou de responsabilités,
certaines limitations citées ci-dessus pourraient ne pas
s’appliquer à votre cas.
Pour toute réclamation, veuillez présenter le produit
défectueux ainsi qu’une preuve d’achat (ticket de caisse) à
votre revendeur qualifié le plus proche.
14 | P a g e
User Manual
SKI-STOPPER
USER MANUAL
This user manual must be given to the
final customer
Version 2015.07_v1
15 | P a g e
User Manual
Shim
Arm
Cursor
Security
pusher
16 | P a g e
User Manual
PLUM thanks you for having chosen a PLUM Ski-stopper.
This lightweight yet stiff accessory will offer you accuracy,
reliability, security and pleasure in your alpine and touring
skiing.
For optimum performance, carefully reading of this user
manual is very important before using the binding for the first
time.
It is very important to follow the instructions hereafter while
using GUIDE bindings.
The PLUM ski-stopper is designated to
experienced skiers and warned to use this specific
product.
The ski-stopper has been studied and designed for use with
ski touring boots equipped with inserts.
The engagement / releasing of PLUM ski-stopper
can be influenced by the soles of shoes and / or inserts
are excessively worn.
Similarly, the operation, including a boot of this
accessory may be influenced by shoes with flexible
soles and / or unconventional dimensions.
Have your product adjusted by a specialized dealer. The Ski-
stopper are designed to be mounted only on skis. It is not
adapted to be mounted on anything different such as
snowboards, monoskis, etc.
17 | P a g e
User Manual
Skier Instructions
Practicing skiing, ski touring, ski mountaineering and other
winter sports are hazardous activities, which involve risks of
injuries.
For all of your mountain trips, ensure maximal safe conditions
and verify the following:
•Select a trip in accordance with your skills, always skiing
in a controlled fashion according to your skills and your
physical condition. Never overestimate your skills.
•Always check weather and snow conditions before leaving.
•Always follow information and signs in zone you are
skiing.
•Do not go touring or skiing if you feel tired or in poor
physical condition.
•Do not go touring or skiing if you are taking medication, or
under the effects of alcohol or any other addictive product.
•Always protect your skis and bindings while travelling (in a
ski bag for example), in order to protect them from dust,
sand, road salt or any other abrasive substances.
•Always double-check your bindings and your equipment
before going skiing/touring. Make sure no foreign material
(dirt, gravel...) are found within the mechanism, both on toe
and heelpieces. Aforementioned foreign material can affect
the release mechanism of the binding if present in either toe
or heelpieces. If you have any doubt about the reliability of
your equipment, get it checked by a specialized dealer.
•Never make any modifications to your bindings by
yourself. Any inappropriate use or modification can interfere
with the release capacity of the bindings.
•Get your ski/boot/binding system serviced at least once a
year, more likely at the beginning of the season. (Global
functioning and release values)
18 | P a g e
User Manual
•The ski-stopper should be mounted directly on the ski.
Nothing should be placed between the ski and the accessory,
except by using a subset developed and manufactured by
PLUM for this purpose.
•Get your ski/boot/binding system serviced at least once a
year, more likely at the beginning of the season. (Global
functioning and release values)
Mounting and Setting
The performance of your ski/boot/binding/accessory system
requires proper mounting. We highly recommended to have
the bindings mounted by a specialized dealer equipped with a
drilling template.
A specialized dealer will follow the ski and binding
manufacturer’s instructions in order to obtain the optimum
level of firmness in the ski/boot/binding/accessory system.
Please note that the drilling entraxes of products Guide
Stopper and YAK Stopper corresponds respectively to
the entraxes of products Guide (M&S) and YAK.
19 | P a g e
User Manual
Using instructions
STEP IN / LOCK IN / RELEASING
The utilisation of stop-ski accessory does not change the
overall functioning of your binding at all. So please refer to
the binding user manual.
USE
« WALK » POSITION :
To be able to use your binding in fashion "walking" mode, it
is necessary to block your accessory ski stopper in high
position, so that this one does not hinder the travel of the ski.
For that purpose, please apply the following manipulations:
1- To push on the ski stopper shim
To lower the shim, apply a strength downward.
20 | P a g e
User Manual
It is possible to make this action easier by conjugating
this manipulation to a light drive of arms upwards.
Other manuals for SKI-STOPPER
1
Table of contents
Languages:
Other Plum Accessories manuals
