Poulan Pro Pro 96082000904 Owner's manual

REPAIR PARTS MANUAL
MODEL:
HDF800
FRONT TINE TILLER
ALWAYS WEAR EYE PROTECTION DURING OPERATION
Visit our website: www.poulan-pro.com
IMPORTANT MANUAL Do Not Throw Away
428974 05.22.09 SR Printed in U.S.A.

2
1 187820X428 Bracket, Handle
2 72140512 Bolt, Carriage 5/16-18 x 1-1/2
3 165787 Grip, Handle
4 166376 Handle, L.H.
5 73680500 Nut, Hex, Crownlock 5/16-18
6 19111116 Washer 11/32 x 11/16 x 16 Ga.
7 19121414 Washer 3/8 x 7/8 x 14 Ga.
8 74760520 Bolt, Hex Head 5/16-18 x 1-1/4
9 74760516 Bolt, Hex Head 5/16-18 x 1
10 10040500 Washer, Lock 5/16
11 73220500 Nut, Hex 5/16-18
12 98000129 Nut, Hex, Flanged 5/16-18
KEY PART
NO. NO. DESCRIPTION KEY PART NO. NO. DESCRIPTION
13 180847 Bolt, Carriage, Gr. 5 5/16-18 x 3/4
14 181452X428 Panel, Handle
16 166377 Handle, R.H.
19 188562 Tine Control Lever Assembly
(Includes Cable)
20 188555 Pin, Pivot
29 12000059 Retaining Ring
43 188177 Cable Assembly, Reverse
44 181580 Clip






















FT-handle_assy_1
FRONT TINE TILLER - - MODEL NUMBER HDF800 (MFG. ID. NO. 96082000904)

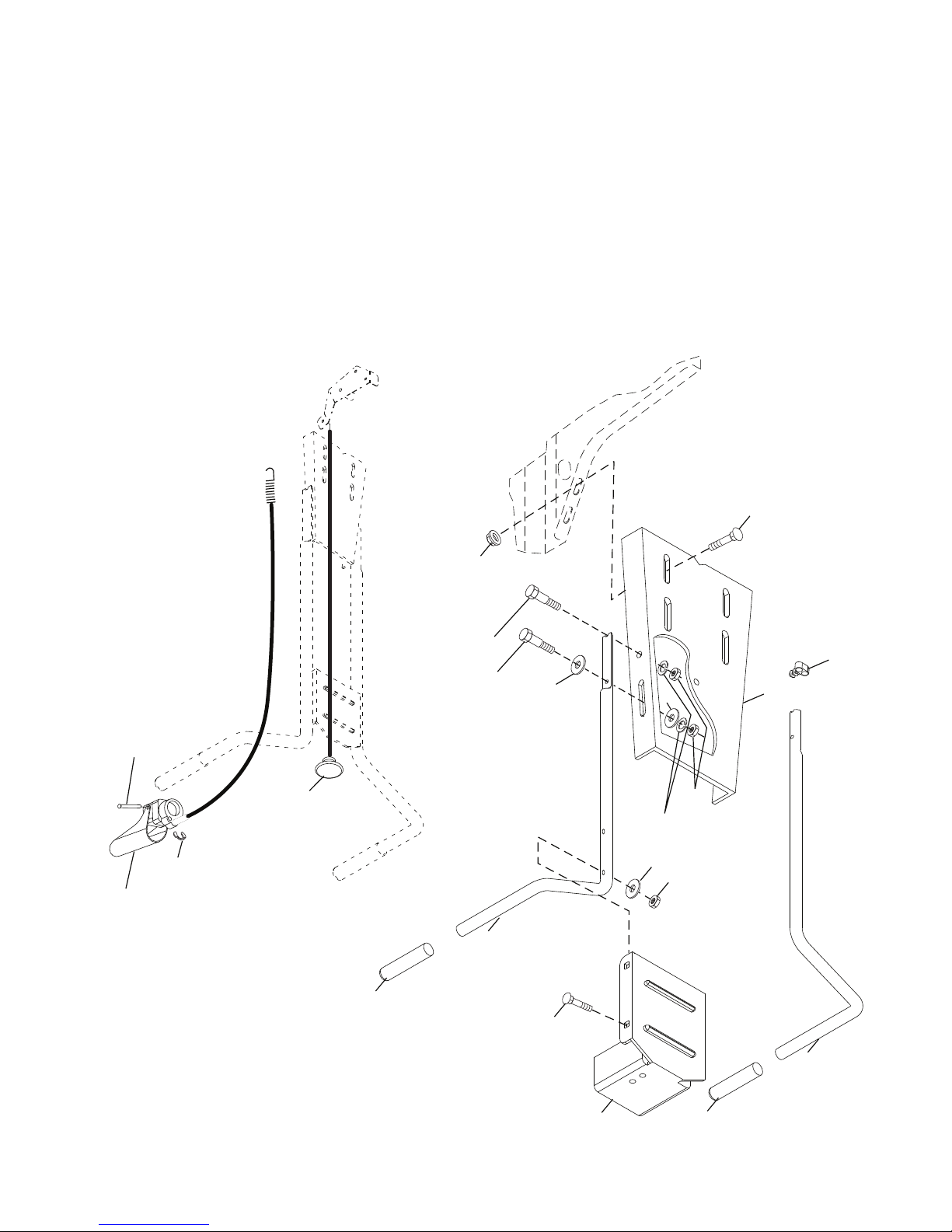

HANDLE ASSEMBLY
NOTE: AllcomponentdimensionsaregiveninU.S.inches.
1 inch = 25.4 mm

3
KEY PART
NO. NO. DESCRIPTION
19 188502 Bolt, Belt Guard
20 12000036 Ring, Klip
21 73350600 Nut, Hex, Jam 3/8-16
22 161806 Pulley, Idler
23 175377 Arm, Idler
24 74760620 Bolt, Hex Head 3/8-16 x 1-1/4
25 106968X Shaft, Idler Arm
26 73350500 Nut, Hex, Jam 5/16-18
27 73220400 Nut, Hex 1/4-20
28 10040400 Washer, Lock, HH Spring 1/4
29 109227X Pad, Idler
30 23200404 SetScrew, Headless, C.P.1/4-20x1/4
31 101189L Sheave, Engine
32 151223 Pulley, V-Groove, Transmission
41 180307 Spring
42 138909 Spacer
KEY PART
NO. NO. DESCRIPTION
1 180377 Bracket Assembly, Belt Guard
2 9484R Clip, Cable
3 86777 Screw, Hex Washer Head, Slotted,
Thread Cutting #10-24 x 1/2
4 74610812 Bolt, Hex Head 1/2-20 x 3/4
5 73680600 Locknut, Hex 3/8-16
6 19131316 Washer, 13/32 x 13/16 x 16 Ga.
7 2009J Pulley, Idler, Reverse
8 180323 Reverse Idler Arm Assembly
9 74760628 Bolt, Hex Head 3/8-16 x 1-3/4
10 194630X428 Guard, Belt
11 19091016 Washer 9/32 x 5/8 x 16 Ga.
12 104213X Nut, Hex, Cap 1/4-20
13 72140406 Bolt, Carriage 1/4-20 x 3/4
14 133035 V-Belt (Forward Motion)
15 2614J V-Belt (Reverse)
16 12000028 Ring, Retainer
17 2649M Key, Square
18 151236 Pulley, Flat, Transmission
41 1
2
3
4
542
678
29
11
9
17
31
30 29
11
11
11
10
14
15
12
12
13
16
19
32
18
20
25
21
22
23
24
26
28
27
FRONT TINE TILLER - - MODEL NUMBER HDF800 (MFG. ID. NO. 96082000904)

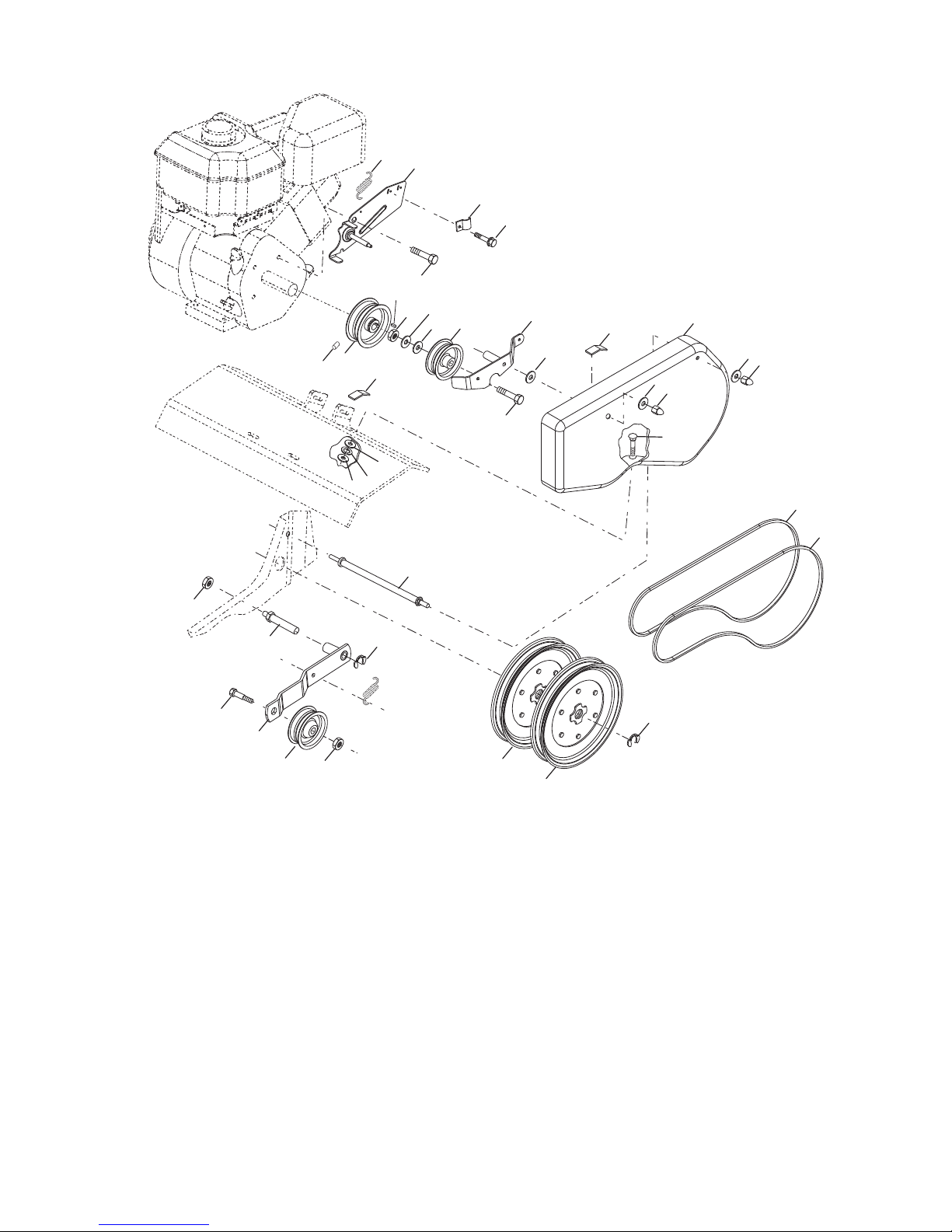

BELT GUARD AND PULLEY ASSEMBLY
NOTE: AllcomponentdimensionsaregiveninU.S.inches.
1 inch = 25.4 mm

4
























 




WHEEL?DSTAKE??R
1 9194R Pin, Clevis
2 74760520 Bolt, Hex Head 5/16-18 x 1-1/4
3 74760512 Bolt, Hex Head 5/16-18 x 3/4
4 73220500 Nut, Hex 5/16-18
5 10040500 Washer, Lock 5/16
6 73800600 Locknut, Washer Insert 3/8-16
7 4921H Clip, Hairpin
8 1952J Support, Depth Stake, R.H.
9 122233X Stake, Depth
10 326J Pin, Clevis
11 74780628 Bolt, Hex Head 3/8-16 x 1-3/4
13 1951J Support, Depth Stake, L.H.
15 5388J Spring, Stake
KEY PART
NO. NO. DESCRIPTION
16 121117X Bolt, Shoulder
17 400246X421 Wheel
19 9190R Bracket, Wheel
20 73680600 Nut, Hex, Crownlock 3/8-16
21 74760516 Bolt, Hex Head 5/16-18 x 1
22 73800500 Locknut, Washer Insert 5/16-18
24 73970500 Nut, Hex, Flangelock
25 19171416 Washer, 17/32 x 7/8 x 16 Ga.
KEY PART
NO. NO. DESCRIPTION
FRONT TINE TILLER - - MODEL NUMBER HDF800 (MFG. ID. NO. 96082000904)

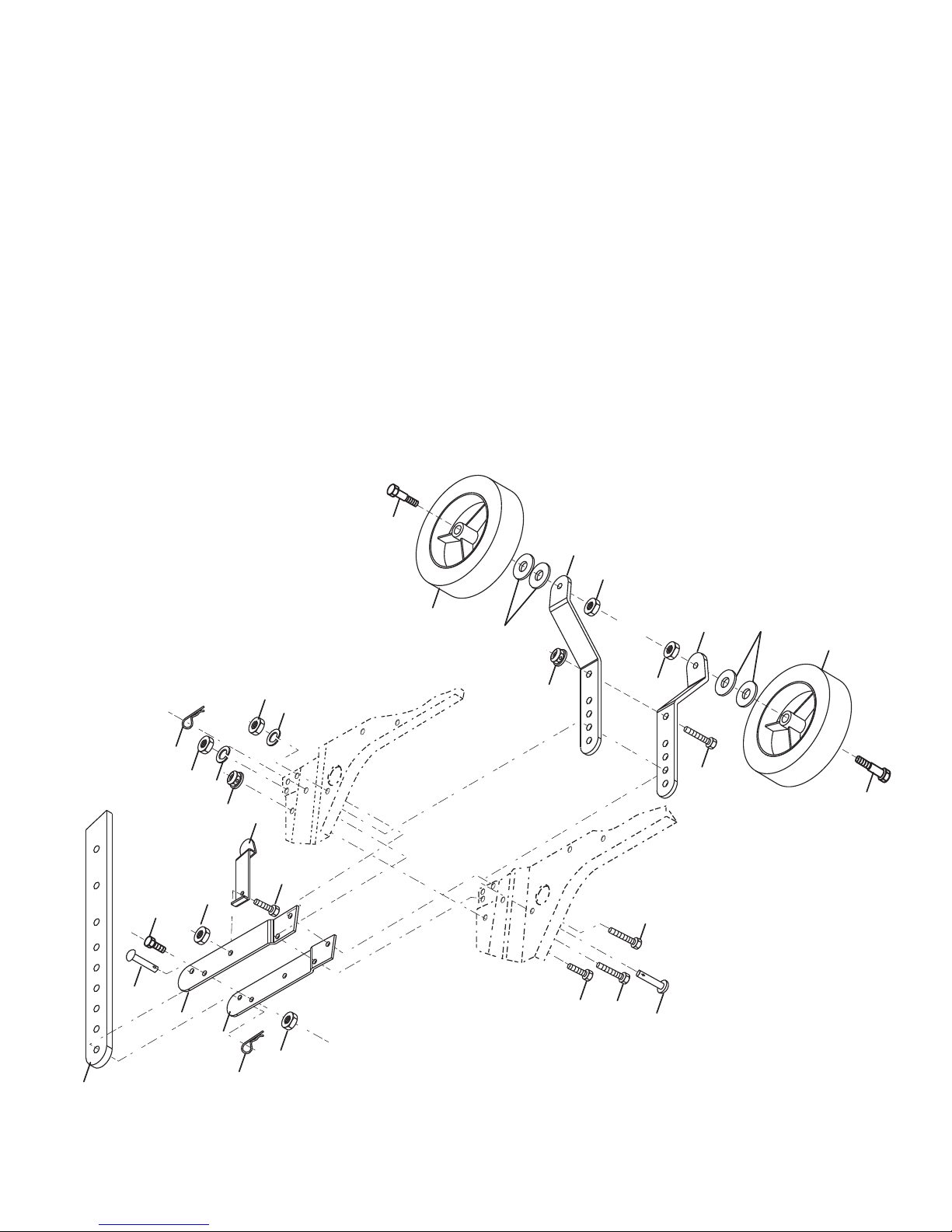

WHEEL AND DEPTH STAKE ASSEMBLY
NOTE: AllcomponentdimensionsaregiveninU.S.inches.
1 inch = 25.4 mm

5
FRONT TINE TILLER - - MODEL NUMBER HDF800 (MFG. ID. NO. 96082000904)

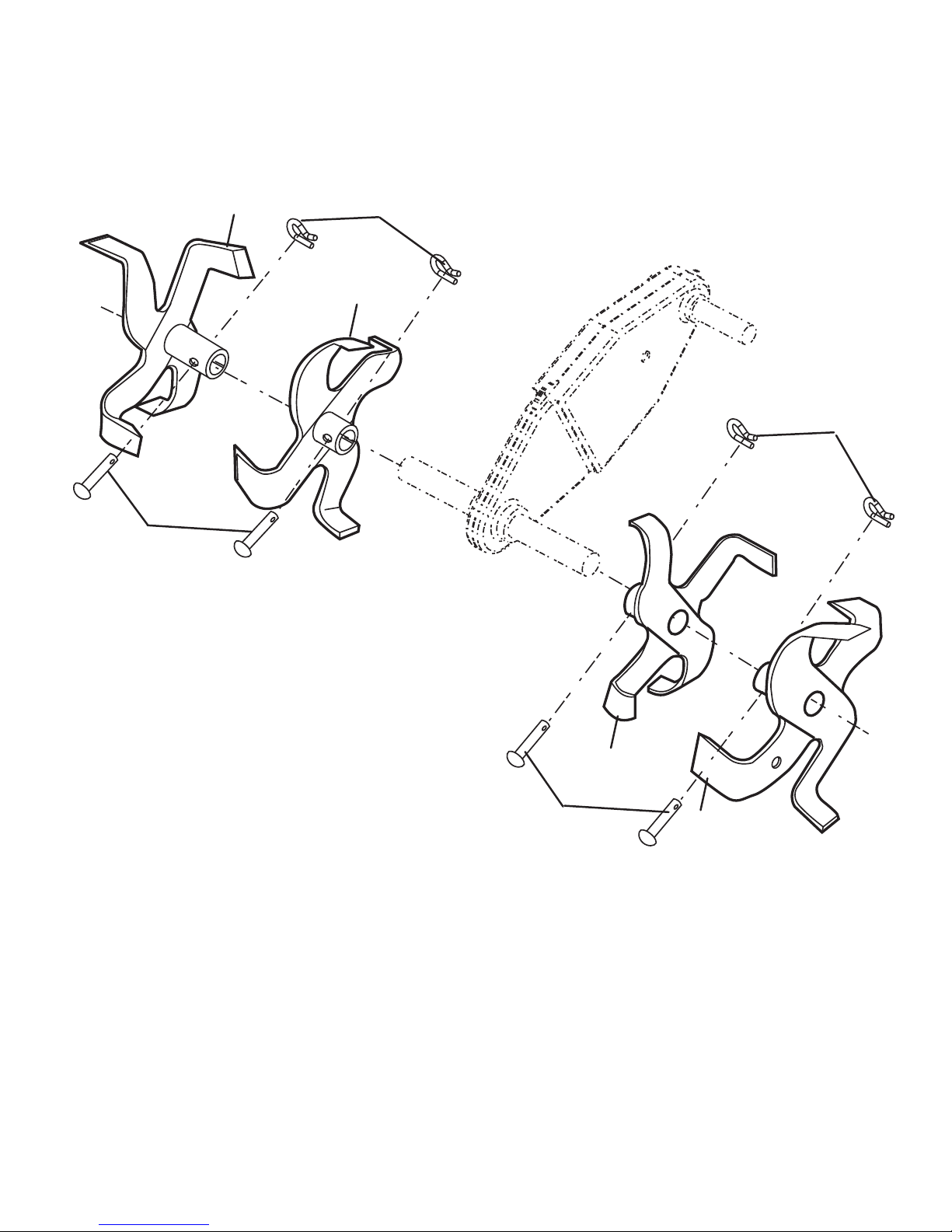

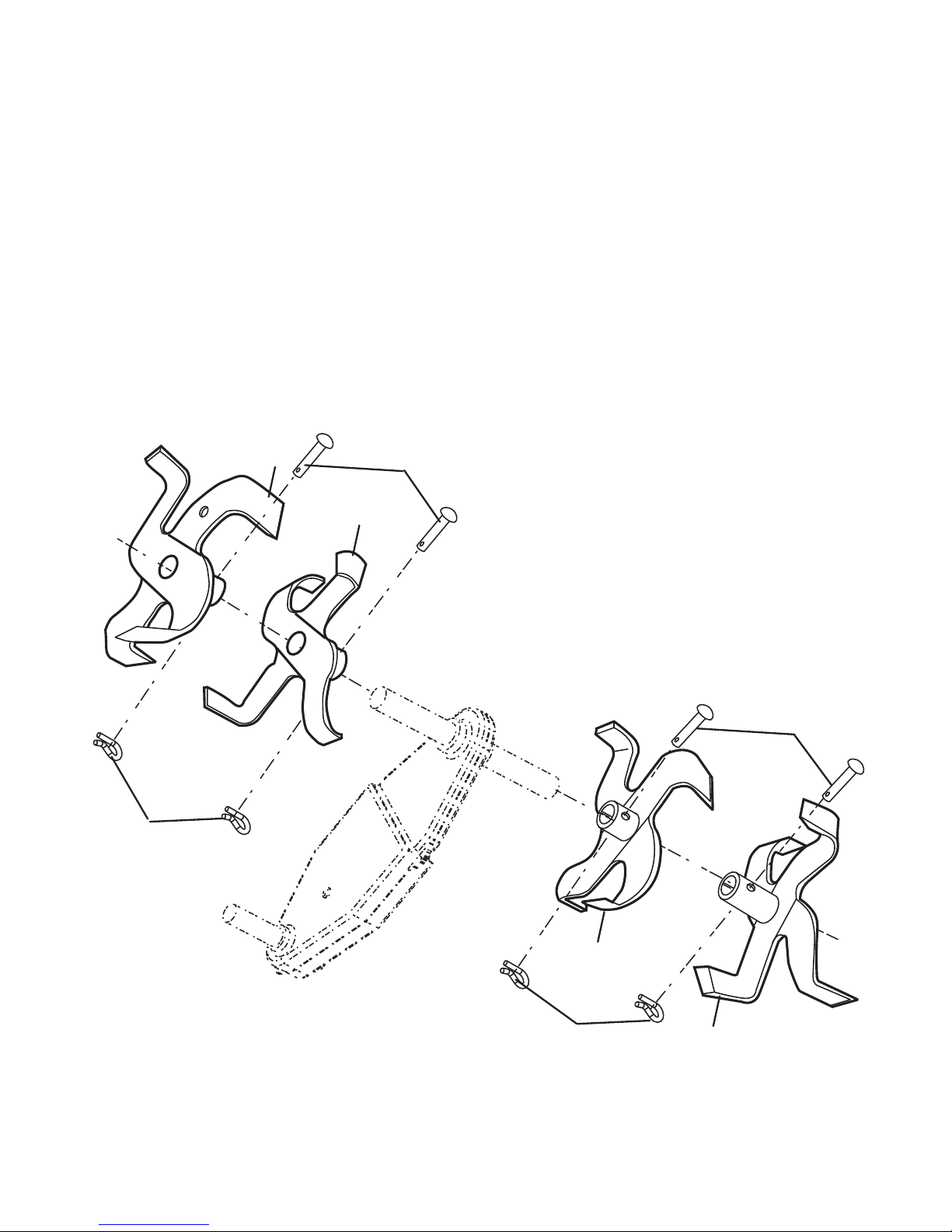

TINE ASSEMBLY
KEY PART
NO. NO. DESCRIPTION
1 156934 Tine, Outer, R.H.
2 3146R Retainer, Spring
3 156932 Tine, Inner, R.H.
4 156931 Tine, Inner, L.H.
5 156933 Tine, Outer, L.H.
6 4929H Pin, Clevis
3
1
6
4
5
6
2
2

6
FRONT TINE TILLER - - MODEL NUMBER HDF800 (MFG. ID. NO. 96082000904)

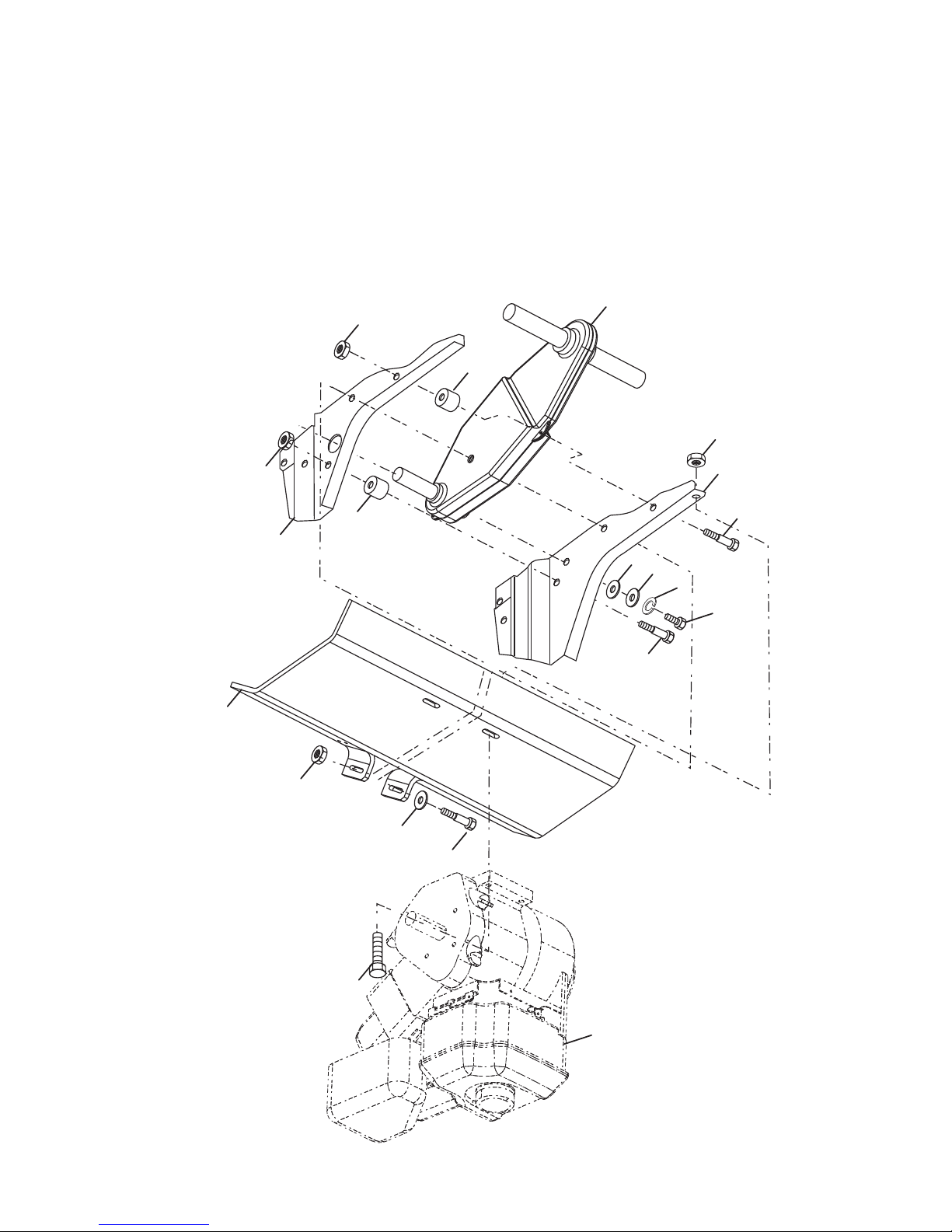

TRANSMISSION
KEY PART
NO. NO. DESCRIPTION
14 9173R Spacer, Split
16 19091412 Washer, 9/32 x 7/8 x 12 Ga.
17 19092016 Washer, 9/32 x 1-1/4 x 16 Ga.
18 10040400 Washer, Lock 1/4
19 74610412 Bolt, Hex Head, 1/4-28 x 3/4 Gr. 5
20 - - - Engine, Briggs & Stratton, Model
Number 12T102-1275-F8
2
3
5
6
8
11
16
17
11
10
7
19
14
10
12
18
10
14
1
20
KEY PART
NO. NO. DESCRIPTION
1 74760524 Bolt, Hex Head, 5/16-18 x 1-1/2 Gr. 2
2 74780652 Bolt, Hex Head, 3/8-16 x 3-1/4
3 19131311 Washer, 3/32 x 13/16 x 11
5 73900600 Nut, Hex, Flangelock 3/8-16
6 9057R428 Shield, Tine
7 188195 Bracket, Engine, R.H.
8 165834 Bracket, Engine, L.H.
10 73970500 Nut, Hex, Flangelock
11 187912 Bolt, Shoulder
12 151222 Transmission NOTE: AllcomponentdimensionsaregiveninU.S.inches.
1 inch = 25.4 mm

7
FRONT TINE TILLER - - MODEL NUMBER HDF800 (MFG. ID. NO. 96082000904)

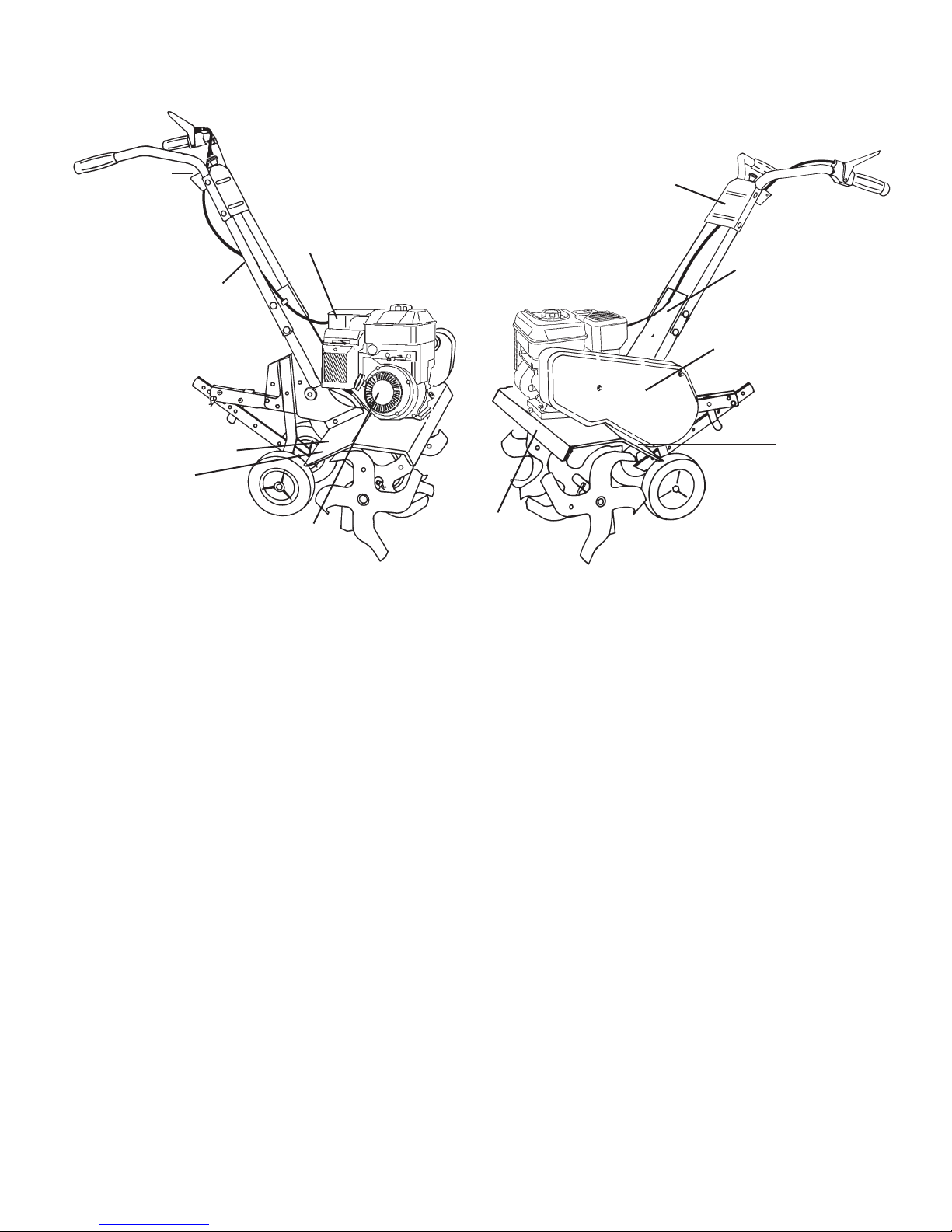

DECALS
KEY PART
NO. NO. DESCRIPTION
1 403653 Decal, Poulan Pro
2 417932 Decal, Poulan Pro, 800 Series/26"
3 411979 Decal, Forward and Reverse
4 121753X Decal, Reverse, Tine Control
5 110614X Decal, Hand Placement
6 417547 Decal, Engine
8 422972 Decal, Warning
9 411980 Decal, Heavy Duty
10 411816 Decal, Rewind Starter
11 120076X Decal, Warning, Rotating Tines
12 416606 Decal, Compliance
- - 417134 Manual, Operator’s, English/French
- - 428974 Manual, Repair Parts
8
4
5
10
11
6
1
2
3
9
12

This product has been expertly engineered and carefully manufactured to rigid quality standards. As with all
mechanical products, some adjustments or part replacement may be necessary during the life of your unit.
For Parts and service, contact our authorized distributor: call 1-800-849-1297
• For replacement parts, have available the following information:
a. Model Number/Manufacturer's I.D. Number
b. Description of part.
For Technical Assistance: call 1-800-829-5886
For a Parts Manual, go to our website: www.poulan-pro.com/support.asp
NOTE: HOP provides parts and service through its authorized distributors and dealers; therefore,
all requests for parts and service should be directed to your local dealer(s). The philosophy
of HOP is to continually improve all of its products. If the operating characteristics or the
appearance of your product differs from those described in this Manual, please contact your
local dealer for updated information and assistance.
PARTS AND SERVICE

Ce produit, conçu avec les soins les plus attentifs, est fabriqué en accord avec des standards stricts. Comme
pour tous les produits avec des parties mobiles, il peut être nécessaire pendant la durabilité de votre machine
d’effectuer des ajustements ou le remplacement de certaines pièces .
Pour les pièces de rechange et l’entretien, contactez notre concessionnaire autorisé: appelez 1-800-849-1297
• Pour les pièces de rechange, ayez près de vous:
A. Numéro du modèle/Référence numéro du manufacturer
B. Description de la pièce
Pour l'assistance technique: appelez 1-800-829-5886
Pour un manuel de pièces, allez à notre site web: www.poulan-pro.com/support.asp
N.B.: HOP assure la distribution des pièces de rechange et l’entretien de ses produits par l’intermédiaire
des concessionnaires et des distributeurs agrées; par conséquent toute demande de pièces ou
d’entretien doit être adressée directement au distributeur agréé le plus proche. La philosophie de
HOP est d’améliorer en permanence la gamme complète de ses produits. Si les caractéristiques ou
l’apparence de votre outil sont différentes de celles décrites dans ce Manuel, contactez S.V.P. votre
concessionnaire pour les informations et l’assistance concernant les mises à jour.
L’ENTRETIEN ET LES PIÈCES DE RECHANGE

7
1 403653 Décalcomanie, Poulan Pro
2 427924 Décalcomanie, Protecteur de courroie
3 420332 Décalcomanie, Filtre à air
4 121753X Décalcomanie, Fraise
5 110614X Décalcomanie, Placement de main
6 417547 Décalcomanie, moteur
8 422972 Décalcomanie, Avertissement
9 411980 Décalcomanie, à grand rendement
10 411816 Décalcomanie, Câble de démarrage
11 120076X Décalcomaniel, Avertissement, dents à rotation
12 110613X Décalcomaniel, Contrôle dent
- - 417134 Manuel de l'opérateur Anglais/Français
- - 428974 Manuel de parties de réparation
MOTOBINEUSE DES DENTS AVANT - MODÉLE NO. HDF800 NO. DE FAB (96082000904)
DÉCALCOMANIES
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
8
4
5
10
11
6
1
2
3
9
12

6
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
1 74760524 Boulon 5/16-18 x 1-1/2 Cat. 2
2 74780652 Boulon 3/8-16 x 3-1/4
3 19131311 Rondelle 3/32 x 13/16 x 11
5 73900600 Écrou frein 3/8-16
6 9056R428 Déflecteur de fraise
7 188195 Support de moteur, droite
8 165834 Support de moteur,gauche
10 73970500 Écrou frein
11 187912 Boulon
12 151222 Transmission
REMARQUE: Toutes les dimensions sont données en pouces
É.-U. --1 pouce = 25,4 mm.
MOTOBINEUSE DES DENTS AVANT - MODÉLE NO. HDF800 NO. DE FAB (96082000904)
ENSEMBLE DE LA TRANSMISSION
14 9173R Butée fendue
16 19091412 Rondelle 9/32 x 7/8 x 12 Ja.
17 19092016 Rondelle 9/32 x 1-1/4 x 16 Ja.
18 10040400 Rondelle frein 1/4
19 74610412 Boulon 1/4-28 x 3/4 Cat. 5
20 - - - - - - Moteur (Voir le schéma) Modèle Briggs
& Stratton 12T102-1275-F8
2
3
5
6
8
11
16
17
11
10
7
19
14
10
12
18
10
14
1
20

5
1 156934 Fraise, extérieure, droite
2 3146R Ressort de retenue
3 156932 Fraise, intérieure, droite
4 156931 Fraise, intérieure, gauche
5 156933 Fraise, extérieure, gauche
6 4929H Axe de chape
3
1
6
4
5
6
2
2
tine_ipb_3
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
MOTOBINEUSE DES DENTS AVANT - MODÉLE NO. HDF800 NO. DE FAB (96082000904)
ENSEMBLE DES FRAISES
REMARQUE: Toutes les dimensions sont données en pouces
É.-U. --1 pouce = 25,4 mm.

4
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
1 9194R Axe de chape
2 74760520 Boulon 5/16-18 x 1-1/4
3 74760512 Boulon 5/16-18 x 3/4
4 73220500 Écrou 5/16-18
5 10040500 Rondelle frein 5/16
6 73800600 Écrou frein avec une rondelle 3/8-16
7 4921H Collier en épingle à cheveux
8 1952J Support de la jauge de profondeur, C.D.
9 122233X Jauge de profondeur
10 326J Axe de chape
11 74780628 Boulon 3/8-16 x 1-3/4
13 1951J Support de la jauge de profondeur, C.G.
15 5388J Ressort de jauge
16 121117X Boulon à épaulement
REMARQUE: Toutes les dimensions sont données en pouces
É.-U. --1 pouce = 25,4 mm.
MOTOBINEUSE DES DENTS AVANT - MODÉLE NO. HDF800 NO. DE FAB (96082000904)
ENSEMBLE DE LA ROUE ET DE LA JAUGE DE PROFONDEUR
17 400246X421 Roue
19 9190R Support de roue
20 73680600 Écrou auto-serrant 3/8-16
21 74760516 Boulon 5/16-18 x 1
22 73800500 Écrou frein avec caoutchouc 5/16-18
24 73970500 Écrou frein
25 19171416 Rondelle 17/32 x 7/8 x 16 Ja.
























 




WHEEL?DSTAKE??R

3
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
MOTOBINEUSE DES DENTS AVANT - MODÉLE NO. HDF800 NO. DE FAB (96082000904)
ENSEMBLE DU PROTECTEUR DE COURROIE ET DE LA POULIE
REMARQUE: Toutes les dimensions sont données en pouces
É.-U. --1 pouce = 25,4 mm.
41 1
2
3
4
542
678
29
11
9
17
31
30 29
11
11
11
10
14
15
12
12
13
16
19
32
18
20
25
21
22
23
24
26
28
27
belt_guard_14
18 151236 Poulie
19 188502 Boulon, Protecteur de courroie
20 12000036 Rondelle clip
21 73350600 Écrou 3/8-16
22 161806 Poulie, Galet-tendeur
23 175377 Bras, Galet-tendeur
24 74760620 Boulon 3/8-16 x 1-1/4
25 106968X Arbre, Galet-tendeur bras
26 73350500 Écrou 5/16-18
27 73220400 Écrou 1/4-20
28 10040400 Rondelle frein, HH ressort 1/4
29 109227X Coussin, Galet-tendeur
30 23200404 Vis de pression C.P. 1/4-20 x 1/4
31 101189L Réa, Moteur
32 151223 Poulie
41 180307 Ressort
42 138909 Entretoise
1 180377 Support Ensemble, Protecteur
2 9484R Collier de serrage du câble
3 86777 Vis, Rondelle tête, Fenté,
autotaraudée #10-24 x 1/2
4 74610812 Boulon 1/2-20 x 3/4
5 73680600 Écrou frein 3/8-16
6 19131316 Rondelle, 13/32 x 13/16 x 16 Ga.
7 2009J Poulie, Galet-tendeur,
marche arrière
8 180323 Reverse Galet-tendeur bras
Ensemble
9 74760628 Boulon 3/8-16 x 1-3/4
10 194630X428 Protecteur de courroie
11 19091016 Rondelle 9/32 x 5/8 x 16 Ja.
12 104213X Écrou 1/4-20
13 72140406 Boulon 1/4-20 x 3/4
14 133035 Courroie trapézoïdale (en avant)
15 2614J Courroie trapézoïdale
(marche arrière)
16 12000028 Bague de fermeture
17 2649M Clé

2
1 187820X428 Support, Guidon
2 72140512 Boulon 5/16-18 x 1-1/2
3 165787 Poignée, Guidon
4 166376 Guidon, C. G.
5 73680500 Écrou 5/16-18
6 19111116 Rondelle 11/32 x 11/16 x 16 Ga.
7 19121414 Rondelle 3/8 x 7/8 x 14 Ga.
8 74760520 Boulon 5/16-18 x 1-1/4
9 74760516 Boulon 5/16-18 x 1
10 10040500 Rondelle frein 5/16
11 73220500 Écrou 5/16-18
12 98000129 Écrou frein à collet 5/16-18
13 180847 Boulon 5/16-18 x 3/4
MOTOBINEUSE DES DENTS AVANT - MODÉLE NO. HDF800 NO. DE FAB (96082000904)
ENSEMBLE DE LA POIGNÉE
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
REMARQUE: Toutes les dimensions sont données en pouces
É.-U. --1 pouce = 25,4 mm.
14 181452X428 Panneau, Guidon
16 166377 Guidon, C.D.
19 188562 Dent levier de commande ensemble
(Y compris le câble)
20 188555 Cheville, Pivot
29 12000059 Bague de fermeture
43 188177 Câble ensemble marche arrière
44 181580 Pince






















FT-handle_assy_1

428974 05.22.09 SR IMPRIMÉ AUX É.-U.
MANUEL DE PARTIES DE RÉPARATION
MODÈLE:
HDF800
MOTOBINEUSE À FRAISE AVANT
Portez toujours des lunettes de sécurité lors de l’utilisation.
Visitez notre site web: www.poulan-pro.com
MANUEL IMPORTANT NE JETEZ PAS
