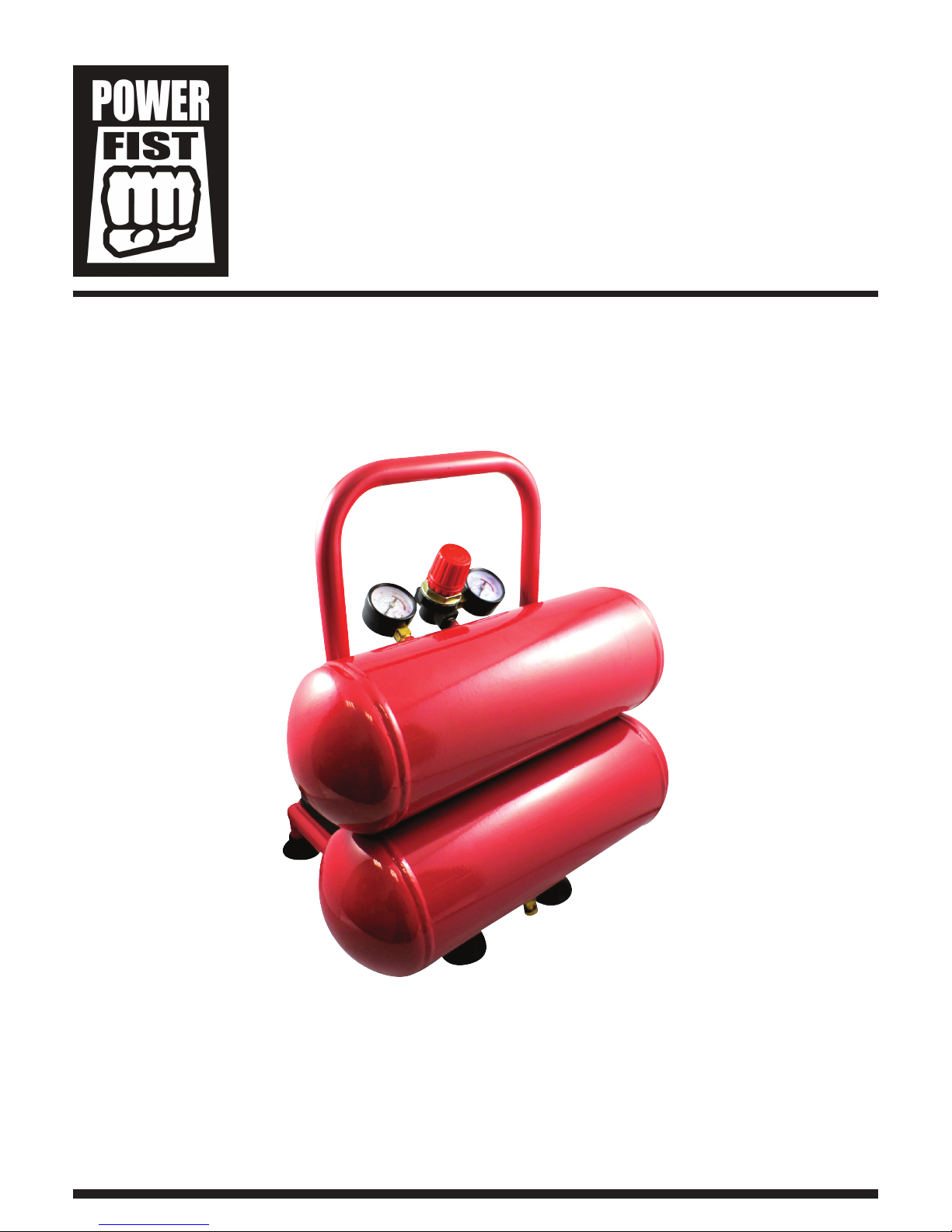

Power first 2 Gallon Air Compressor User manual

User Manual
8385072V 2.0
2 Gallon
Air Compressor
Please read and understand all instructions before use.
Retain this manual for future reference.

3
For technical questions call: 1-800-665-8685
8385072V 2.0
2 Gallon
Air Compressor
SPECIFICATIONS
Air Flow 0.6 CFM @ 90 PSI
1.0 CFM @ 40 PSI
Air Tank Capacity 2 Gallon (twin style)
Engine 1/3 HP
Max. Air Pressure 100 PSI
Pump Style Single Cylinder
Compressor Style Oil Free
Air Outlet 1/4" – 18 NPT Female Thread
Volts 120V ~ 60Hz
Fuse 3A
SAFETY
IMPORTANT SAFETY PRECAUTIONS
WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot cover all
possible conditions and situations that may occur. It must be understood by the operator that common sense
and caution are factors which cannot be built into this product, but must be supplied by the operator.
WARNING! Read and understand all instructions before using this tool. Keep this manual for the safety warnings
and precautions, operating, inspection and maintenance instructions. When using this tool, basic precautions
should always be followed to reduce the risk of personal injury and/or damage to the equipment. Note that when
this manual refers to a part number, it refers to the parts list included. Before allowing someone else to use this
tool, make sure they are aware of all safety information.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean and well lit. Do not use in damp or wet
locations and do not expose this compressor to rain. Water entering a power tool will increase the risk of
electric shock. Do not use in the presence of flammable gases or liquids.
2. Keep anyone not wearing appropriate safety equipment away from the work area. Distraction can cause you
to lose control.

2 Gallon Air Compressor
4For technical questions call: 1-800-665-8685
8385072V 2.0
PERSONAL SAFETY
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection.
Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection.
Always wear a mask when spraying. Protect your hands with suitable gloves. Wear a full face shield. Protect
your head from falling objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator when
working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs. Protective,
electrically non-conductive clothes and non-skid footwear are recommended when working. Wear steel toed
boots to prevent injury from falling objects.
2. When using indoors, always make sure the area is well ventilated.
3. Do not over reach; keep proper footing and balance at all times. Proper footing and balance enables better
control of the tool in unexpected situations.
4. Keep any articles of clothing, jewelry, hair etc. away from moving parts. These can be caught in moving
parts, resulting in damage to the tool and/or serious injury.
5. Stay alert, watch what you are doing and use your common sense. Do not operate any machine or tool when
you are tired, under the influence of drugs, alcohol or medications.
6. Use clamps or other practical ways to secure and support the work piece to a stable platform. Holding the
work piece by hand or against your body is unstable and may lead to loss of control.
7. Do not allow the spray to strike you and do not spray toward people or animals. Do not spray the
compressor itself or any electrical source.
8. Do not touch movable parts or accessories while the power source is still connected.
ELECTRICAL SAFETY
Make sure the power supply voltage is the same as the value indicated on the machine. Periodically check the power
cord for any damage or wear. Do not use if the cord is not in good condition. Contact Princess Auto
for repair or replacement. The power cord or extension should not cross areas being used for transport or
maintenance equipment.
1. Disconnect power supply. Disconnect from power supply when not in use, before cleaning, servicing or
changing any parts or accessories.
2. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with
grounded surfaces such as pipes, radiators, cooking stoves and refrigerators. There is an increased chance
of electrical shock if your body is grounded.
3. Double insulated tools are equipped with a polarized plug (one blade is wider than the other). This plug will
fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does
not fit, contact a qualified electrician to install a polarized outlet. Do not change the plug in any way. Double
insulation eliminates the need for a three wire grounded power cord and grounded power supply system.
4. Grounded tools must be plugged into an outlet properly installed and grounded in accordance with all codes
and ordinances. Never remove the grounding prong or modify the plug in any way. Do not use any adapter
plugs. Check with a qualified electrician if you are in doubt as to whether the outlet is properly grounded. If
the tool should electronically malfunction or break down, grounding provides a low resistance path to carry
electricity away from the user.
5. Do not abuse the cord. Never use the cord to carry the tools or pull the plug from an outlet. Keep cord away
from heat, oil, sharp edges or moving parts. Do not operate this tool if the power cord is frayed or damaged.
Replace damaged cords immediately. Damaged cords increase the risk of electric shock. Do not modify the
plug in any way.
7. When operating a power tool outside, use an outdoor extension cord marked "W-A" or "W". These cords are
rated for outdoor use and reduce the risk of electric shock. Use in conjunction with a Ground Fault Circuit
Interrupter (GFCI). If operating a power tool in a damp location is unavoidable, the use of a GFCI reduces the
risk of electric shock. It is recommended that the GFCI should have a rated residual current of 30 mA or less.

2 Gallon Air Compressor
5
For technical questions call: 1-800-665-8685
8385072 V 2.0
8. Avoid using an unnecessarily long extension cord. Choose a cord that is appropriate for the situation, as a
cord that is too long and running across the floor can be more dangerous than helpful. Using a cord that is
too long or too thin could damage the tool. Unroll the cord completely to prevent it from overheating.
9. Place the electrical cord in a position that prevents it from coming into contact with the tool and from getting
caught by the work piece. The cord should always stay behind the tool.
GROUNDING INSTRUCTIONS
• Your compressor has a grounded, three-prong plug. If using an extension cord, it must be a three-prong
type. You must connect to a three-prong receptacle only. The third prong is for grounding; do not remove or
disable the third prong, as this will create an unsafe condition.
• Common household current is 110-120 volts. As long as your compressor is rated from 110-120 volts,
there will be no complications in using power from a household receptacle. Never try to plug a tool designed
for 110-120 volts into a 220-240 volt receptacle. 220 volt plugs and outlets are shaped differently to
prevent this.
• Only use rounded jacket extension cords, preferably listed by UL (Underwriter’s Laboratories) or CSA.
• Make sure that the cord is rated for outdoor use, even if your application is indoors. Outdoor use cords have
the letters "WA" on the cord jacket.
ALL GROUNDED CORD CONNECTED TOOLS
In the event of a malfunction or breakdown, grounding provides a path of least resistance for electric current to
reduce the risk of electrical shock. Tools equipped with an electric cord having an equipment grounding conductor
must be plugged into a matching outlet that is properly installed and grounded in accordance with all local codes
and ordinances.
WARNING! Do not modify the plug provided in any way. If the plug does not fit the outlet, have the proper outlet
installed by a qualified electrician.
The use of any extension cord will cause some loss of power. To keep this to a minimum and to prevent overheating
and motor burn out; use the table below to determine the minimum wire size (AWG) extension cord.
Use only 3 wire extension cords that have 3 prong grounding plugs, and 3 pole receptacles that accept
the tool’s plug
AMERICAN WIRE GAUGE RATING CHART
EXTENSION CORD
LENGTH (FEET) 25 50 75 100 125 150 175 200
AMPS AWG (WIRE GAUGE)
0 to 10 18 18 16 16 14 14 12 12
10.1 to 13 16 16 14 14 14 12 12 12
13.1 to 15 14 12 12 12 12 12 12 n/a
15.1 to 18 14 12 12 12 12 12 n/a n/a
• Use only an UL/CSA approved extension cord.
• Repair or replace cords as soon as damage occurs.
• Never use a damaged cord.

2 Gallon Air Compressor
6For technical questions call: 1-800-665-8685
8385072V 2.0
Figure 1
SPECIFIC SAFETY PRECAUTIONS
CAUTION! Your warranty is voided if you drop the Air Compressor. Always lift the air compressor using its handle.
WARNING! This Air Compressor is NOT designed for and should not be used to supply breathing air.
WARNING! Never attempt to repair or modify the Air Tank Component (1). Welding, drilling, or any other
modification will weaken the Tank resulting in damage from the rupture or explosion. Always replace worn,
cracked, or damaged Tanks.
WARNING! Use only an air hose with a minimum rating of 150 PSI.
1. Do not expose to a high-dust environment. Dusty conditions may increase wear on the compressor.
2. Make sure all tools and equipment used with the Air Compressor are rated to the appropriate capacity. Do
not use any tool or equipment that operates above 100 PSI.
3. Drain the Air Compressor every day. Do not allow excessive moisture to build up inside the Air Compressor’s
Tank. Do not unscrew the Drain Valve so that more than four threads are showing.
4. DO NOT alter or remove the Safety Valve (2).
5. Industrial applications must follow OSHA guidelines.
6. Never stand on the Air Compressor. Serious injury could result if the Compressor is tipped.
7. Never leave the Air Compressor unattended when it is plugged in and running. Turn off the Compressor, and
unplug the unit before leaving it.
8. Do not allow children and other unauthorized people to handle or play with the Air Compressor.
9. Do not modify the factory set pressure shutoff or start-up switches. This tool will do the work better and
safer at the speed and capacity for which it was designed.
10. Avoid body contact with oils and lubricants used in the Compressor. If swallowed, seek medical treatment
immediately. For skin contact, immediately wash with soap and water. For eye contact, immediately flush
eyes with clean water.
11. People with pacemakers should consult their physician(s) before use. Electromagnetic fields in close
proximity to heart pacemaker could cause pacemaker interference or pacemaker failure.
WARNING! NEVER use WD-40 to clean or lubricate your air tool. WD-40 is a solvent that will break down the
internal grease and cause the air tool to seize up.

2 Gallon Air Compressor
7
For technical questions call: 1-800-665-8685
8385072 V 2.0
TOOL USE AND CARE
Use the correct tool for the work. The proper tool will do the work faster and safer.
• Do not use the tool if the On/Off switch is not working. Operating a tool that cannot be controlled by you is
dangerous and must be repaired before use.
• Always disconnect the power cord from the electrical outlet before storing the tool, making adjustments or
adding/replacing accessories. This simple prevention will reduce the risk of accidental starting the tool.
• Store the tool in a secure place out of reach of children. A secure storage location will prevent the
unauthorized use by untrained users.
• Properly maintain tools. Keep all cutting tools sharp and clean. Remove contaminants from the tool and
keep clean. Check for broken parts or binding of moving parts before use. If damaged, have the tool serviced
before use. Prevent accidents caused by poorly maintained tools.
• Use only accessories recommended for your model. Accessories suitable for one tool may become
hazardous when used on another tool.
AIR SOURCE
1. Disconnect air supply. Disconnect tools from air pressure source when not in use, before cleaning, servicing
or changing a piece or accessory. After disconnecting, discharge any residual air pressure.
2. Use proper size and type of air pressure line and fittings. The recommended air line for a tool with a 1/4" inlet
is 3/8" I.D.
3. Always verify prior to using a tool that the air source has been adjusted to the rated air pressure or within the
rated air-pressure range. Over pressurizing a tool may cause bursting, abnormal operation, breakage of the
tool or serious injury to persons. Use only clean, dry, regulated compressed air at the rated range as marked
on the tool.
4. Never use pure oxygen, carbon dioxide, combustible gases or any bottled gas as an air source for a tool.
Such gases are capable of causing an explosion and serious injury to persons. Do not use an air source
besides an air compressor to power this tool.
5. Always use an air regulator and a moisture trap in your compressed air system. These accessories will
increase the tool’s life and keeps the tool in good working condition.
6. Clean air inlet filter weekly.
7. Avoid using an unnecessarily long air hose. Avoid using too long of an air hose. The longer the hose, the
lower the pressure will be at the end of the hose, to the point that it may not meet the minimum required for
the tool. As well, a longer hose can become a tripping hazard.
8. Keep hose away from heat, oil and sharp edges. Check hose for wear, and make certain that all connections
are secure.
9. Always carry a tool by its handle; never carry the tool by the air hose.
10. Line pressure should be increased to compensate for unusually long air hoses (over 8 metres). The hose
diameter should be 3/8" I.D.
11. Air tool CFM consumption ratings are based upon a 25% duty cycle. If you require continuous duty, a larger
compressor will be required (eg. 4.0 CFM tool at continuous duty requires 16.0 CFM to function at
maximum torque).
UNPACKING
1. Carefully remove the parts and accessories from the box.
2. Make sure that all items listed in the parts lists are included.
3. Inspect the parts carefully to make sure the compressor was not damaged while shipping.
4. Do not discard the packaging material until you have carefully inspected and satisfactorily operated the tool.
WARNING! If any part is missing, do not operate the tool until the missing parts are replaced. Failure to do so
could result in serious personal injury.

2 Gallon Air Compressor
8For technical questions call: 1-800-665-8685
8385072V 2.0
OPERATION
TO START THE COMPRESSOR
Figure 2
1. Check to make sure the Air Tank’s Drain Valve (43), located at the bottom of the Air Tank Component (1),
is fully closed.
2. Plug the Power Cord (27) into the nearest 120 volt, grounded, electrical outlet.
3. Push in the "ON" side of the On/Off Power Switch (23) to turn the compressor on. (See Figure 2)
On/off power switch (23)
Drain valve (43)
Safety valve (2)

2 Gallon Air Compressor
9
For technical questions call: 1-800-665-8685
8385072 V 2.0
TO ADJUST THE AIR REGULATOR
Figure 3
1. With the supplied air-flow valve attached to the Pressure Regulator (4) and the valve handle in the "OFF"
position (handle perpendicular to the outlet pipe), turn the compressor on. When the maximum air pressure,
100 PSI, is reached as indicated by the Tank Pressure Gauge (5), the motor will stop.
2. Turn the Pressure Regulator (4) knob to adjust the Pressure Regulator (4). Turn the Pressure Regulator
(4) knob counter-clockwise to decrease the PSI, turn it clockwise to increase the PSI. When the Regulated
Pressure Gauge (3) shows the pressure that you want to limit the compressor to, the Pressure Regulator (4)
is set. (See Figure 3)
3. Between the Pressure Regulator knob and the valve body, a narrow ring acts as a lock-ring for the knob.
Rotate the ring in a counter-clockwise direction and tighten it against the knob to secure the setting.
(See Figure 3)
4. Attach the air hose to the air-flow valve, then the tool to the air hose. Turn on the air-flow valve to supply the
air pressure shown on Regulated Pressure Gauge (3) to the tool.
NOTE: When the maximum air pressure, 100 PSI, is reached as indicated by the Tank Pressure Gauge (5),
the motor will stop. The compressor will automatically restart when the air pressure drops bellow 85 PSI.
(See Figure 3)
TO STOP THE COMPRESSOR
1. Push the On/Off Power Switch (23) to its "OFF" position.
2. Turn the air-flow valve to OFF (the handle is perpendicular to the outlet pipe). Press the trigger on the tool to
relieve any air pressure still in the hose. Disconnect the hose from the air-flow valve.
3. Relieve the Air Tank pressure and remove moisture by opening the Tank Drain Valve (43). Turn the valve
slowly counter-clockwise until the pressure is relieved. Then retighten the Drain Valve (43). (See Figure 2)
4. Allow the Air Compressor to completely cool. Then store the unit in a clean, dry, safe location out of the
reach of children.
Tank pressure gauge (5) Pressure regulator (4)
Regulator pressure
gauge (3)

2 Gallon Air Compressor
10 For technical questions call: 1-800-665-8685
8385072V 2.0
MAINTENANCE
WARNING! Make sure the On/Off Power Switch (23) of the Air Compressor is in its "OFF" position, the unit is
unplugged from its electrical outlet, and air is drained from the Tank Component (1) before performing any
inspection, maintenance, or cleaning procedures or leaving it unattended.
WARNING! Do not use damaged equipment.
1. Before each use, inspect the general condition of the Air Compressor. Check for loose screws, misalignment
or binding of moving parts, cracked or broken parts, damaged electrical wiring, loose air fittings, and any
other condition that may affect the safe operation of the Compressor. If abnormal noise or vibration occurs,
have the problem corrected before further use.
2. Daily, purge the Air Tank Component (1) of all air and moisture to prevent corrosion. To do so, slowly and
carefully unscrew (no more than four threads) the Tank Drain Valve (43) until the compressed air and
condensation begins to be released from the Tanks. Allow sufficient time for all of the air and condensation
to escape from the Tanks. Then, firmly re-tighten the Tank Drain Valve (43).
3. To replace the Fuse (25), unscrew the fuse and replace with a 250V, 3A fuse.
CAUTION! All maintenance, service, or repairs not mentioned in this manual must only be performed by a
qualified service technician. When servicing a tool, use only identical replacement parts. Use of unauthorized
parts or failure to follow maintenance instructions may create a risk of electrical shock or injury.
NOTE: If any parts are damaged or missing, do not attempt to plug in the power cord and turn the switch on until
the damaged or missing parts are obtained and are installed correctly.
TROUBLE SHOOTING
Problem Cause Solution
Compressor will not start
Blown fuse Replace fuse
Loose electrical connections Make sure the compressor is plugged into a working,
120 volt, grounded, electrical outlet
Low pressure
Defective pressure controller (42) Have a qualified service technician replace
the pressure controller (42)
Air leak in safety valve Replace safety valve
Drain valve not fully closed Close drain valve
Safety valve releasing Defective safety valve Replace safety valve
Pressure switch will not turn off
compressor at 100 PSI Defective pressure switch
Immediately unplug the compressor from its electrical outlet.
Do not operate the compressor until a qualified service
technician can replace the pressure switch

2 Gallon Air Compressor
11
For technical questions call: 1-800-665-8685
8385072 V 2.0
PARTS BREAKDOWN
NOTE: Some parts are listed and shown for illustration purposes only, and are not available individually as
replacement parts but as part of a set.

2 Gallon Air Compressor
12 For technical questions call: 1-800-665-8685
8385072V 2.0
PARTS LIST
Part# Description Qty
1 Air Tank Component 1
2 Safety Valve 1
3 Regulated Pressure Gauge 1
4 Pressure Regulator 1
5 Tank Pressure Gauge 1
6 Nipple (one-way) 1
7 Spring 1
8 Seal 1
9 Copper Compression Fitting 2
10 Locking Nut 2
11 Copper Tube 1
12 Fitting 1
13 Pan-head Screw 4
14 Cylinder Cover 1
15 O-ring Seal 1
16 Flat Cover Component 1
17 Piston 1
18 Packing Ring 1
19 Seal 1
20 Countersunk Head Screw 4
21 Backing Plate 1
22 Housing 1
Part# Description Qty
23 Power Switch 1
24 Pan-head Screw 4
25 Fuse Block 1
26 Power Cord Retaining Clip 1
27 Power Cord 1
28 Spring Clip 1
29 Connecting Lever 1
30 Bearing 1
31 Crankshaft 1
32 Pan-head Screw 2
33 Circuit Board 1
34 Motor 1
35 Cooling Fan 1
36 Pan-head Screw 4
37 Rubber Feet 4
38 Pan-head Screw 4
39 Cushion 4
40 Frame 1
41 Self-tapping Screw 2
42 Pressure Controller 1
43 Drain Valve 1

Manuel du Propriétaire
8385072V 2.0
Compresseur
d’air, 2 gal
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.

3
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8385072V 2.0
Compresseur
d’air, 2 gal
SPÉCIFICATIONS
Débit d’air 0,6 pi cube/min à 90 lb/po carré
1,0 pi cube/min à 40 lb/po carré
Capacité du réservoir d’air 2 gal (style double)
Moteur 1/3 CV
Pression d’air max. 100 lb/po carré
Style de pompe Monocylindrique
Style de compresseur Sans huile
Sortie d’air 1/4 po – 18 NPT avec filet femelle
Volts 120 V ~ 60 Hz
Fusible 3 A
SÉCURITÉ
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Les avertissements, les attentions et les instructions mentionnés dans ce manuel
d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire. L’opérateur doit
comprendre qu’il doit faire preuve de bon sens et prendre les précautions nécessaires pour assurer sa sécurité
lors de l’utilisation de l’outil.
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. Conservez
ce manuel qui contient les avertissements et les mesures de sécurité, les instructions de fonctionnement,
d’inspection et d’entretien. Lorsque vous utilisez cet outil, vous devez toujours prendre les précautions de base
pour réduire le risque de blessure et de dommage à l’équipement. Veuillez noter que lorsque ce manuel fait
référence à un numéro de pièce, il fait référence à la liste des pièces comprise. Avant de permettre à un autre
individu d’utiliser cet outil, assurez-vous qu’il connaît toutes les consignes de sécurité.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée.
N’utilisez pas ce compresseur dans des endroits mouillés ou humides et ne l’exposez pas à la pluie. De l’eau
qui s’infiltre dans un outil électrique augmente le risque de choc électrique. N’utilisez pas d’outils électriques
en présence de gaz ou de liquides inflammables.
2. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se trouvent pas à
proximité de l’aire de travail. Une distraction peut causer une perte de contrôle.

Compresseur d’air, 2 gal
4Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8385072V 2.0
SÉCURITÉ PERSONNELLE
1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies
respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes
de sécurité étanches approuvées par ANSI qui offrent une protection frontale et latérale. Portez toujours
un masque lors de la pulvérisation. Protégez-vous les mains à l’aide de gants appropriés. Portez un écran
facial panoramique. Protégez-vous la tête de la chute d’objets en portant un casque de protection. Portez
un masque antipoussières ou un appareil respiratoire approuvé par l’ANSI lorsque vous travaillez près du
métal, du bois ou des poussières et vapeurs chimiques. Portez des bouchons d’oreille approuvés par ANSI.
Des vêtements de protection non conducteurs et des chaussures antidérapantes sont recommandés pour le
travail. Pour éviter les blessures dues aux chutes d’objets, portez des chaussures à embout d’acier.
2. Lorsque vous utilisez ce compresseur à l’intérieur, assurez-vous que l’endroit où vous travaillez
est bien ventilé.
3. Ne vous étirez pas trop loin; restez stable et en équilibre en tout temps. Une stabilité et un équilibre
appropriés permettent d’avoir un meilleur contrôle de l’outil en cas de situations inattendues.
4. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles. Ils peuvent se coincer dans les
pièces mobiles et ainsi endommager l’outil ou provoquer de graves blessures.
5. Restez alerte, portez attention à vos gestes et faites preuve de bon sens. N’utilisez pas d’appareil ou d’outil si
vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments.
6. Utilisez des serres ou un autre moyen pratique pour fixer et soutenir la pièce à travailler sur une plate-
forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps est instable et risque
d’entraîner une perte de contrôle.
7. Évitez toute vaporisation dirigée vers vous ou vers des personnes ou des animaux. Ne vaporisez pas le
compresseur ou toute autre source électrique.
8. Ne touchez pas les pièces ou accessoires mobiles tandis que la source d’alimentation est encore branchée.
SÉCURITÉ EN ELECTRICITÉ
Assurez-vous que la tension d’alimentation est la même que celle indiquée sur l’appareil. Vérifiez le cordon
d’alimentation régulièrement pour déceler tout dommage ou usure. N’utilisez pas si le cordon n’est pas en bon état.
Contactez Princess Auto pour la réparation ou le remplacement. Le cordon d’alimentation ou la rallonge ne devrait
pas traverser des secteurs étant utilisés pour l’équipement de transport ou d’entretien.
1. Débranchez la source d’alimentation. Débranchez l’outil de la source d’alimentation lorsqu’il n’est pas utilisé
et avant le nettoyage, l’entretien ou le remplacement de pièces ou d’accessoires.
2. Protégez-vous contre les chocs électriques lorsque vous travaillez en présence d’équipement électrique.
Évitez un contact entre votre corps et les surfaces reliées à la terre comme les tuyaux, radiateurs, cuisinières
et réfrigérateurs. Il y a un risque plus élevé de choc électrique si votre corps est relié à la terre.
3. Les outils à double isolation sont munis d’une fiche polarisée (une broche est plus large que l’autre).
Cette fiche s’insérera dans une prise polarisée dans une direction seulement. Si la fiche ne s’insère pas
complètement dans la prise, tournez-la. Si elle ne s’insère toujours pas, contactez un électricien qualifié
pour faire installer une prise polarisée. Ne modifiez la fiche d’aucune manière. La double isolation élimine le
besoin d’un cordon d’alimentation mis à la terre à trois fils et d’un système d’alimentation mis à la terre.
4. Les outils mis à la terre doivent être branchés dans une prise qui est correctement installée et mise à la terre
conformément à tous les codes et à tous les règlements. Ne retirez jamais la broche de masse et ne modifiez
jamais la fiche. N’utilisez aucune fiche d’adaptation. Consultez un électricien qualifié si vous doutez de la
mise à la terre appropriée d’une prise. En cas de défaillance électronique ou de bris de l’outil, la mise à la
terre procure un trajet de faible résistance pour éloigner l’électricité de l’utilisateur.
5. N’utilisez pas le cordon de manière abusive. Ne transportez jamais l’outil par le cordon et ne tirez jamais
sur celui-ci pour enlever la fiche de la prise. Tenez le cordon à l’écart de la chaleur, de l’huile, des rebords
coupants ou des pièces mobiles. N’utilisez pas cet outil si le cordon d’alimentation est effilé ou endommagé.
Remplacez les cordons endommagés immédiatement. Les cordons endommagés augmentent le risque de
choc électrique. Ne modifiez la fiche en aucune manière.

Compresseur d’air, 2 gal
5
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8385072 V2.0
7. Si vous utilisez un outil électrique à l’extérieur, utilisez une rallonge d’extérieur identifiée « W-A » ou
« W ». Ces rallonges sont approuvées pour un usage extérieur et réduisent le risque de choc électrique.
Utilisez avec un disjoncteur de fuite de terre (GFCI). Si l’utilisation d’un outil électrique dans un lieu humide
est inévitable, l’usage d’un disjoncteur de fuite de terre réduit le risque de choc électrique. Il est recommandé
que le disjoncteur de fuite à la terre possède un courant résiduel nominal de 30 mA ou moins.
8. Évitez d’utiliser une rallonge excessivement longue. Choisissez une rallonge appropriée à la situation, car une
rallonge trop longue qui traîne sur le plancher peut être plus dangereuse qu’utile. L’usage d’une rallonge trop
longue ou trop mince peut endommager l’outil. Déroulez le cordon au complet pour éviter sa surchauffe.
9. Disposez le cordon électrique de façon qu’il ne touche pas l’outil et qu’il ne risque pas de se prendre dans la
pièce à travailler. Le cordon doit toujours se trouver derrière l’outil.
INSTRUCTIONS POUR LA MISE À LA TERRE
• Votre compresseur est muni d’une fiche de mise à la terre tripolaire. Si vous utilisez une rallonge, elle doit
être du type tripolaire. Vous devez brancher votre compresseur sur un réceptacle électrique à trois trous. La
troisième broche est pour la masse; ne supprimez ou ne désactivez pas la troisième broche, car cela peut
créer une situation dangereuse.
• Le courant domestique commun est de 110 à 120 V. Pourvu que votre compresseur ait une charge
nominale de 110 à 120 V, il n’y aura pas de complication dans l’utilisation de puissance à partir d’une prise
domestique. N’essayez jamais de brancher un outil conçu pour 110 à 120 V dans une prise de 220 à 240 V.
Les prises et fiches de 220 V sont de forme différente afin d’empêcher cela.
• N’utilisez que des rallonges à gaine ronde, de préférence énumérées par UL
(Underwriter’s Laboratories) ou CSA.
• Assurez-vous que le cordon est approuvé pour une utilisation à l’extérieur, même si votre application est à
l’intérieur. Les cordons pour une utilisation à l’extérieur ont les lettres « WA » sur la gaine du cordon.
TOUS LES OUTILS AVEC UN CORDON D’ALIMENTATION MIS À LA MASSE
En cas de défaillance ou de panne, la mise à la masse fournit un chemin de moindre résistance pour le courant
électrique, ce qui réduit le risque de choc électrique. Les outils équipés d’un cordon électrique muni d’un conducteur
de masse doivent être branchés dans une prise correspondante correctement installée et mise à la masse en
conformité avec tous les codes et ordonnances locaux.
AVERTISSEMENT ! Ne modifiez la fiche en aucune manière. Si la fiche n’entre pas dans la prise, faites installer
une prise correcte par un électricien qualifié.
L’utilisation de toute rallonge causera une perte de puissance. Pour conserver cette perte à un minimum et
empêcher la surchauffe et le claquage du moteur, utilisez le tableau ci-dessous pour déterminer le calibre de fil AWG
minimum de votre rallonge.
Utilisez seulement des rallonges à 3 fils qui ont des prises de mise à la masse à 3 broches et des réceptacles
tripolaires qui acceptent la prise de l’outil.
TABLEAU DE CALIBRAGE AMERICAIN NORMALISÉ DES FILS
LONGUEUR DE RALLONGE
DE CÂBLE (PIEDS) 25 50 75 100 125 150 175 200
AMPÈRES AWG (CALIBRE DE FILS)
0 à 10 18 18 16 16 14 14 12 12
10,1 à 13 16 16 14 14 14 12 12 12
13,1 à 15 14 12 12 12 12 12 12 s. o.
15,1 à 18 14 12 12 12 12 12 s. o. s. o.
• Utilisez uniquement une rallonge UL/CSA rallonge approuvée.
• Réparez ou remplacez les cordons aussitôt qu’ils ont été endommagés.
• N’utilisez jamais un cordon endommagé.

6Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8385072V 2.0
MESURES DE SÉCURITÉ SPÉCIFIQUES
ATTENTION ! La garantie de votre compresseur d’air sera annulée si ile est endommagé lors d’une chute. Soulevez
toujours le compresseur d’air par la poignée.
AVERTISSEMENT ! Ce compresseur d’air n’est PAS conçu et ne devrait pas être utilisé pour fournir de l’air
propre à la respiration.
AVERTISSEMENT ! Ne jamais tenter de réparer ou de modifier le composant du réservoir d’air (1). Le soudage,
le perçage, ou toute autre modification affaiblira le réservoir entraînant des dommages allant de la rupture à
l’explosion. Remplacez toujours les réservoirs usés, fissurés ou endommagés.
AVERTISSEMENT ! Utilisez seulement un tuyau à air avec une capacité minimale de pression
de 150 lb/po carré.
1. Ne l’exposez pas à un environnement très poussiéreux. Les conditions poussiéreuses peuvent augmenter
l’usure du compresseur.
2. Assurez-vous que tous les outils et l’équipement utilisés avec le compresseur d’air sont d’une capacité
nominale appropriée. N’utilisez pas n’importe quel outil ou appareil fonctionnant à plus de 100 lb/po carré.
3. Vidangez le compresseur d’air chaque jour. Ne laissez pas l’humidité excessive s’accumuler à l’intérieur
du réservoir du compresseur d’air. Ne dévissez pas la soupape de vidange afin que plus de quatre filets
soient exposés.
4. Ne modifiez PAS ou n’enlevez PAS la soupape de sécurité (2).
5. Les applications industrielles doivent suivre les directives OSHA.
6. Ne vous tenez jamais sur le compresseur d’air. Des blessures graves pourraient en résulter si le
compresseur est renversé.
7. Ne laissez jamais le compresseur d’air sans surveillance lorsqu’il est branché et en marche. Éteignez le
compresseur, et débranchez l’appareil avant de le laisser.
8. Ne laissez pas les enfants et autres personnes non autorisées manipuler ou jouer avec le compresseur d’air.
9. Ne modifiez pas la pression d’arrêt réglée en usine ou les interrupteurs de démarrage. Cet outil fera le travail
mieux et plus sûr à la vitesse et à la capacité pour lesquelles il a été conçu.
10. Évitez tout contact corporel avec des huiles et lubrifiants utilisés dans le compresseur. Si un de ces
produits est avalé, recherchez immédiatement un traitement médical. En cas de contact avec la peau, lavez
immédiatement avec de l’eau et du savon. En cas de contact avec les yeux, rincez-les immédiatement avec
de l’eau propre.
11. Les personnes qui portent un stimulateur cardiaque doivent consulter leur médecin avant d’utiliser cet
appareil. Les champs électromagnétiques à proximité d’un stimulateur cardiaque pourraient provoquer des
interférences ou une défaillance du stimulateur cardiaque.
AVERTISSEMENT ! N’utilisez JAMAIS de WD-40 pour nettoyer ou lubrifier votre outil pneumatique.
Le WD-40 est un solvant qui provoquera la décomposition de la graisse interne et, par conséquent,
le grippage de votre outil pneumatique.
Broche de mise
à la masse (A)
(B) (C)
Vis à tôle
Couvercle de boîtier
de prise murale
mise à la masse
Compresseur d’air, 2 gal

Compresseur d’air, 2 gal
7
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8385072 V2.0
UTILISATION ET ENTRETIEN DE L’OUTIL
• Utilisez le bon outil pour l’utilisation que vous en faites. Le bon outil fera le travail plus rapidement et de
manière plus sûre.
• N’utilisez pas cet outil si l’interrupteur marche/arrêt ne fonctionne pas. Tout outil que vous ne pouvez pas
contrôler constitue un danger et doit être réparé avant son utilisation.
• Débranchez toujours le cordon d’alimentation de la prise électrique avant de ranger l’outil, de faire des
réglages ou l’ajout/le remplacement d’accessoires. Cette mesure préventive simple peut réduire le risque
d’une mise en marche imprévue de l’outil.
• Rangez l’outil dans un endroit sûr, hors de la portée des enfants. Un emplacement de stockage sécurisé
permettra d’éviter l’utilisation non autorisée par les utilisateurs inexpérimentés.
• Entretenez bien les outils. Veillez à ce que les outils tranchants restent affûtés et propres. Retirez les dépôts
de l’outil et gardez-le propre. Assurez-vous de l’absence de pièces endommagées ou du blocage des pièces
mobiles avant l’utilisation. S’il est endommagé, faites réparer l’outil avant de le réutiliser. Évitez les accidents
causés par des outils mal entretenus.
• Utilisez seulement les accessoires recommandés pour votre modèle. Les accessoires qui conviennent à un
outil peuvent devenir dangereux lorsqu’ils sont utilisés sur un autre.
SOURCE D’AIR
1. Débranchez l’alimentation en air. Débranchez les outils de la source de pression d’air lorsqu’ils ne sont pas
utilisés et avant leur nettoyage, leur entretien ou le changement d’une pièce ou d’un accessoire. Après le
débranchement, évacuez toute pression d’air résiduelle.
2. Utilisez une conduite de pression d’air et des raccords de type et de dimensions appropriés. La conduite d’air
recommandée pour un outil ayant une entrée d’air de 1/4 po est de 3/8 po de D.I.
3. Avant d’utiliser un outil, vérifiez toujours si la source d’air a été réglée à la pression d’air nominale ou si
elle se trouve à l’intérieur de la plage de pression-air nominale. La pressurisation excessive d’un outil peut
causer l’éclatement, le fonctionnement anormal ou le bris de l’outil ainsi que des blessures graves. Utilisez
seulement de l’air comprimé propre, sec et régulé dans la plage nominale prescrite, tel qu’indiqué sur l’outil.
4. N’utilisez jamais d’oxygène pur, de dioxyde de carbone, de gaz combustibles ou de gaz en bouteille comme
source d’air pour un outil. De tels gaz peuvent causer une explosion et des blessures graves. N’utilisez pas
une source d’air autre qu’un compresseur d’air pour alimenter cet outil.
5. Utilisez toujours un régulateur d’air et un purgeur de condensat dans votre système d’air comprimé. Ces
accessoires augmenteront la durée de vie de l’outil et le garderont en bon état de fonctionnement.
6. Nettoyez le filtre d’entrée d’air sur une base hebdomadaire.
7. Évitez d’utiliser un tuyau à air excessivement long. Évitez d’utiliser un tuyau à air trop long. Plus le tuyau
est long, plus la pression sera basse à l’extrémité du tuyau, au point où elle ne pourra pas satisfaire le taux
minimum requis pour l’outil. De plus, un tuyau plus long peut constituer un risque de chute.
8. Tenez le tuyau loin de la chaleur, de l’huile et des rebords coupants. Vérifiez si le tuyau est usé et assurez-
vous que tous les branchements sont sûrs.
9. Transportez toujours un outil par sa poignée et jamais par le tuyau à air.
10. La pression de conduite doit être augmentée pour compenser les tuyaux à air particulièrement longs
(plus de 8 m). Le diamètre du tuyau devrait mesurer 3/8 po de D.I.
11. Les taux de débit volumique (pi cube/min) de l’outil pneumatique sont fondés sur un cycle de service
de 25 %. Si vous voulez un service continu, un compresseur de dimension supérieure sera requis
(p. ex., un outil qui consomme 4,0 pi cubes/min d’air en service continu a besoin d’une alimentation de
16,0 pi cubes/min pour fonctionner à son régime maximal).

Compresseur d’air, 2 gal
8Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8385072V 2.0
DÉBALLAGE
1. Retirez soigneusement les pièces et les accessoires de la boîte.
2. Assurez-vous que tous les articles figurant sur les listes de pièces sont inclus.
3. Inspectez les pièces attentivement pour vous assurer que le compresseur n’ait pas été endommagé pendant
son transport.
4. Ne jetez pas le matériel d’emballage avant d’avoir examiné attentivement l’outil et de l’avoir fait fonctionner
avec succès.
AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l’outil avant que les pièces
manquantes ne soient remplacées. Le non-respect de cet avertissement peut entraîner de graves blessures.
FONCTIONNEMENT
POUR DÉMARRER LE COMPRESSEUR
Figure 2
1. Vérifiez que la soupape de vidange du réservoir d’air (43), située au bas du composant du réservoir d’air (1),
est complètement fermée.
2. Branchez le cordon d’alimentation (27) dans la prise électrique de 120 V avec mise à terre la plus proche.
3. Poussez le côté “MARCHE” de l’interrupteur marche/arrêt (23) pour mettre en marche le compresseur.
(Consultez la figure 2.)
Soupape de sécurité (2)
Soupape de vidange (43)
Interrupteur marche/arrêt (23)
