Power first 8164691 User manual

User Manual
8164691V 2.0
Air Body Saw
Please read and understand all instructions before use.
Retain this manual for future reference.

3
For technical questions call: 1-800-665-8685
V 2.0 8164691
Air Body Saw
SPECIFICATIONS
No-Load Speed 10, 000 SPM
Air Consumption 4.0 CFM @ 90 PSI
Max. cutting capacity 17 ga
Stroke length 3/8”
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. Keep this manual for the safety warnings
and precautions, operating, inspection and maintenance instructions. When using this tool, basic precautions
should always be followed to reduce the risk of personal injury and/or damage to the equipment. Note that when
this manual refers to a part number, it refers to the parts list included. Before allowing someone else to use this
tool, make sure they are aware of all safety information.
WORK AREA
1. Keep your work area clean and well lit. Cluttered and dark areas invite accidents.
2. Operate in a safe work environment. Do not use machines or air tools in damp or wet locations. Do not
expose to rain. Do not use power tools in the presence of flammable gases or liquids.
3. Keep children, bystanders and visitors away from the work area. Do not let them handle tools or extension
cords. No one should be in the work area if they are not wearing suitable protective equipment.
4. Store unused equipment. When not in use, tools must be stored in a dry location to prevent rust. Always
lock up tools and keep them out of reach of children.

Air Body Saw
4For technical questions call: 1-800-665-8685
8164691V 2.0
PERSONAL SAFETY
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection.
Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection.
Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood
chips. Protect your head from falling objects by wearing a hard hat. Wear an ANSI approved dust mask or
respirator when working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs.
Protective, electrically non-conductive clothes and non-skid footwear are recommended when working. Wear
steel toed boots to prevent injury from falling objects.
2. Do not over reach; keep proper footing and balance at all times. Proper footing and balance enables better
control of the tool in unexpected situations.
3. Keep any articles of clothing, jewelry, hair etc. away from moving parts. These can be caught in moving
parts, resulting in damage to the tool and/or serious injury.
4. Stay alert, watch what you are doing and use your common sense. Do not operate any machine or tool when
you are tired, under the influence of drugs, alcohol or medications.
5. Use clamps or other practical ways to secure and support the work piece to a stable platform. Holding the
work piece by hand or against your body is unstable and may lead to loss of control.
6. Do not allow the spray to strike you and do not spray toward people or animals. Do not spray the tool itself
or any electrical source.
VIBRATION PRECAUTIONS
This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent
physical injury, particularly to the hands, arms and shoulders.
1. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and
then have regular medical check ups to ensure medical problems are not being caused by or worsened from
tool use. Pregnant women or people who have impaired blood circulation to the hands, past hand injuries,
nervous system disorders, diabetes or Raynaud’s Disease should not use this tool. If you feel any medical
symptoms related to vibrations (such as tingling, numbness, and white or blue fingers), seek medical
attention as soon as possible.
2. Do not smoke during use. Nicotine reduces the blood flow to the hands and fingers, increasing the risk of
vibration-related injury.
3. Wear suitable gloves to reduce the vibration effects on the user.
4. Use tools with the lowest amount of vibration when there is a choice between different processes.
5. Do not use for extended periods. Take frequent breaks when using this tool.
6. Let the tool do the work. Grip the tool as lightly as possible (while still keeping safe control of it).
7. To reduce vibrations, maintain tool as explained in this manual. If abnormal vibrations occur, stop using this
tool immediately.
8. This tool will not stop moving immediately. Do not lay the tool down or leave it unattended until it has come
to a complete stop. A part that is moving could make the tool jump or grab a surface and pull the tool out of
your control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities,
contain chemicals known to cause cancer, birth defects or other reproductive harm Some examples of these
chemicals are:
• Lead from lead-based paints
• Crystalline silica from bricks and cement or other masonry products
• Arsenic and chromium from chemically treated lumber
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure
to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust
masks that are specially designed to filter out microscopic particles.

Air Body Saw
5
For technical questions call: 1-800-665-8685
8164691 V 2.0
TOOL USE AND CARE
1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger
industrial tool. The tool will perform better and more safely at the task for which it was intended. Do not
modify this tool or use for a purpose for which it was not designed.
2. Securely hold this tool using both hands. Using tools with only one hand can result in loss of control.
3. Maintain tools with care. Keep tools clean, sharp and in good condition for a better and safer performance.
Follow instructions for lubricating and changing accessories. Inspect tool fittings, alignment and hoses
periodically and, if damaged, have them repaired by an authorized technician or replaced. The handles must
be kept clean, dry and free from oil and grease at all times. A properly maintained tool reduces the risk of
binding and is easier to control. Sharp tools are safer than tools which have become dull because you do not
have to apply excessive amounts of force to make your cuts. Applying excessive force can lead to slips and
damage to your work or personal injury.
4. Remove adjusting keys and wrenches. Check that keys and adjusting wrenches are removed from the tool or
machine before connecting it. A wrench or key that is left attached to a rotating part of the tool increases the
risk of personal injury.
5. Avoid unintentional starts. Be sure that the switch is in neutral or OFF position when not in use and before
connecting it to any air source. Do not carry the tool with fingers near or on the switch.
6. Only use the lubricants supplied with the tool or specified by the manufacturer. Other lubricants may not be
suitable and may damage the tool or even make the tool explode.
7. When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust.
8. Maintain the label and name plate on the tool. These carry important information. If unreadable or missing,
contact Princess Auto for a replacement.
AIR SOURCE
1. Disconnect air supply. Disconnect tools from air pressure source when not in use, before cleaning, servicing
or changing a piece or accessory. After disconnecting, discharge any residual air pressure.
2. Do not use tools if the trigger switch does not function properly. Any tool that cannot be controlled with the
ON/OFF switch is dangerous and must be repaired.
3. Use proper size and type of air pressure line and fittings. The recommended air line for a tool with a 1/4”
inlet is 3/8” I.D.
4. Always verify prior to using a tool that the air source has been adjusted to the rated air pressure or within the
rated air-pressure range. Over pressurizing a tool may cause bursting, abnormal operation, breakage of the
tool or serious injury to persons. Use only clean, dry, regulated compressed air at the rated range as marked
on the tool.
5. Never use pure oxygen, carbon dioxide, combustible gases or any bottled gas as an air source for a tool.
Such gases are capable of causing an explosion and serious injury to persons. Do not use an air source
besides an air compressor to power this tool.
6. Always use an air regulator, an in-line filter and a moisture trap in your compressed air system. These
accessories will increase the tool’s life and keeps the tool in good working condition. See the diagram above
for recommended components of an air line.
7. Drain the air tank daily. Water in the air line will damage the tool.
8. Clean air inlet filter weekly.

Air Body Saw
6For technical questions call: 1-800-665-8685
8164691V 2.0
9. Avoid using too long of an air hose. The longer the hose, the lower the pressure will be at the end of the
hose, to the point that it may not meet the minimum required for the tool. As well, a longer hose can
become a tripping hazard.
10. Keep hose away from heat, oil and sharp edges. Check hose for wear, and make certain that all
connections are secure.
11. Always carry a tool by its handle, never carry the tool by the air hose.
12. Line pressure should be increased to compensate for unusually long air hoses (over 26 ft). The hose
diameter should be 3/8” l.D.
13. Air tool CFM consumption ratings are based upon a 25% duty cycle. If you require continuous duty, a larger
compressor will be required (eg. 4.0 CFM tool at continuous duty requires 16.0 CFM to function at
maximum torque).
AIR SOURCE INSTALLATION
1. Set the air pressure regulator on the air compressor to 90 PSI. Do not exceed the tool’s recommended air
pressure. Excess pressure could result in damage to the tool, to your work piece or serious injury.
2. Prepare a standard 1/4” air connector for use with your tool. Wrap the threaded portion of the air connector
with thread tape. Attach it to the tool’s air inlet. Tighten securely.
3. Attach a standard quick connector to the air source’s hose. Attach the air hose to the tool.
Note: If you are not using an in-line oiler, add a few drops of air tool oil in the tool’s air inlet before use. In
the same manner, add a few drops after every hour of use.
4. Check the airline and its connections for air leaks. Do not use this tool until you have repaired all air leaks.
Note: Turn off the air compressor, disconnect the air pressure hose and discharge any residual pressure
inside the tool before changing accessories or making any adjustments to the tool. Failure to do so could
result in severe injury, tool or property damage.
UNPACKING
1. Carefully remove the parts and accessories from the box.
2. Make sure that all items listed in the parts lists are included.
3. Inspect the parts carefully to make sure the tool was not damaged while shipping.
4. Do not discard the packaging material until you have carefully inspected and satisfactorily operated the tool.
WARNING! If any part is missing, do not operate the tool until the missing parts are replaced. Failure to do so
could result in serious personal injury.
OPERATION
PARTS IDENTIFICATION
Air Inlet (9)
Pivot Point of
Throle Lever (13)
Throle Lever (13)
Throle Safety
Blade Guard (34)
Blade (35)
FIGURE 1

Air Body Saw
7
For technical questions call: 1-800-665-8685
8164691 V 2.0
OPERATION
1. You will need to prepare a 1/4” air connector (sold
separately) to connect to the air inlet on the Saw. First,
wrap the 1/4” air connector (not included) with pipe
thread seal tape before threading it into the Air Inlet (9).
Connect the 3/8” ID Air Source Hose to the Saw.
Note: If you are not using an automatic oiler system,
before operation, add a few drops of Pneumatic Tool Oil
to the airline connection. Add a few drops more after
each hour of continual use.
2. Set the air pressure on your compressor to 90 PSI. Do
not exceed the maximum air pressure of 90 PSI.
3. Check the air connection for leaks. Disconnect the tool
from the air source.
ADDING OR CHANGING BLADES
Warning! Always disconnect the Saw from the air source
before adding or changing blades. After disconnecting the
Saw from the air compressor, there could still be enough air pressure to activate the Saw. Always position the
Saw safely and activate the Throttle Lever (13) repeatedly to make sure all of the air is expended.

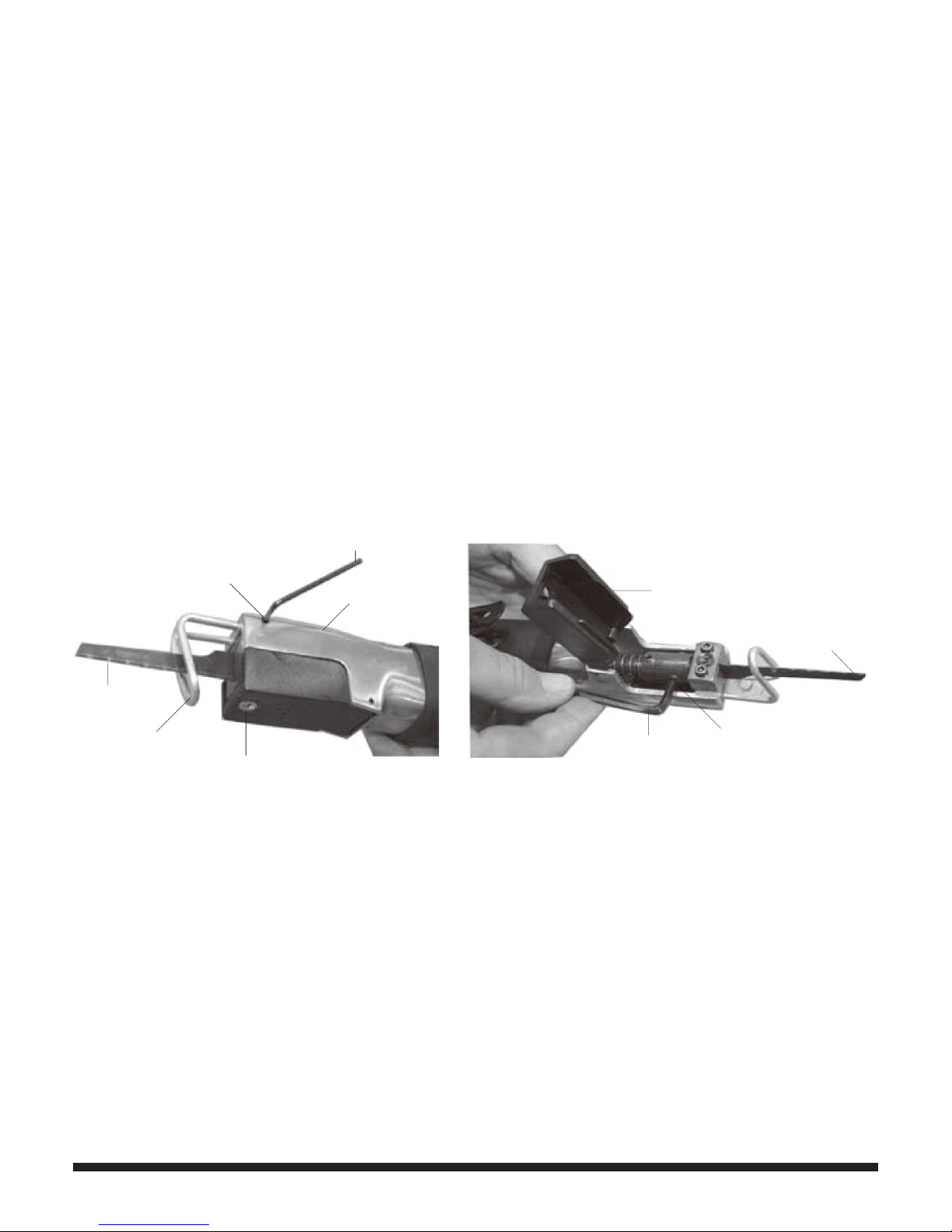

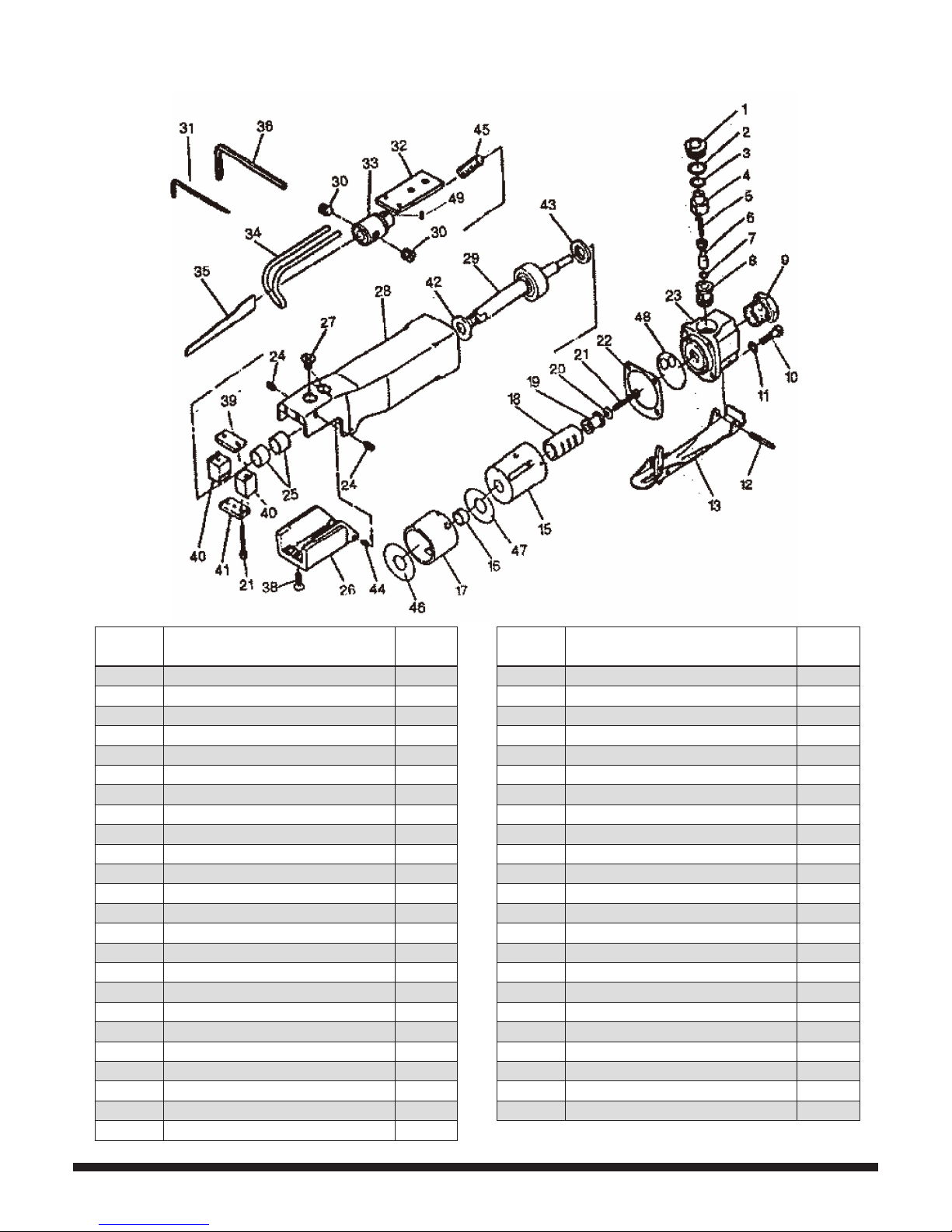

Refer to FIGURES 2 and 3 below, and the Assembly Drawing.
1. The Blade Guard (34) may be removed when replacing Blades (35), but it must always be on during
operation. Using the Saw without the Blade Guard (34) can result in severe injury. To remove the Blade
Guard (34), loosen and remove the two Set Screws (24). When replacing the Blade Guard (34), place it in
the slots and tighten the Set Screws (24).
2. To change Blades (35), first remove the Chuck Cover (26) by removing the Screw (38). Swing the Chuck
Cover (26) back on its hinge.
3. Loosen the two Set Screws (30) inside, until the Blade (35) can be removed. Replace with a new Blade (35)
and tighten the Set Screws (30). Replace the Chuck Cover (26) and carefully tighten the Screw (38). Do not
overtighten the Screw (38) or you may break the plastic Chuck Cover (26).
Note: Never use a dull, bent, or cracked blade. Check that the blade and blade guard are tight
before each use.
Set Screw (24)
Blade (35)
Blade Guard (34)
Screw (38)
Wrench (31)
Housing (28)
FIGURE 2 FIGURE 3
Chuck Cover (26)
Blade (35)
Wrench (36)
Set Screw (30)

Air Body Saw
8For technical questions call: 1-800-665-8685
8164691V 2.0
USING THE SAW
Note: Always press lightly when cutting. Do not force the Saw. Sudden forceful pressing will shorten the stroke,
diminish cutting efficiency, or possibly break the blade.
Note: Always operate the Saw with two hands. Hold the top of the Housing (28) with one hand, and hold the lower
Housing (28) and Throttle Lever (13) with the other. Failure to use two hands may cause the Saw to vibrate out of
your control causing serious injury.
Warning! This Saw may be used for cutting through copper, steel, aluminum, and plastics. Do not exceed the
maximum 16 gauge thickness when cutting steel with this Saw. Doing so can cause serious injury and damage
to the tool.
Warning! Check the saw Blade (35) prior to each use. Do not use a cracked, bent, or broken Blade (35).
1. Secure the workpiece in a vise, or clamp it securely to a workbench.
2. Following the directions on page 4, attach the Saw to the air source hose.
3. Push the Throttle Safety forward (see FIGURE 1) and pull the Throttle Lever (13).
4. Contact the workpiece allowing the Saw to do the cutting for you. Do not exert pressure on the workpiece.
5. When finished, release the Throttle Lever (13) and disconnect the Saw from the air source.
After disconnecting the Saw from the air compressor, there could still be enough air pressure to activate the
Saw. Always position the Saw safely and activate the Throttle Lever (13) repeatedly to make sure all of the
air is expended.
MAINTENANCE
1. After each use, wipe down the Saw with a lint free cloth.
2. Make sure that both the housing that holds the Blades (35) and the Air Inlet (9) are free of dirt and debris.
3. Periodically apply a light amount of machine oil to the pivot point of the Throttle Lever (13). See FIGURE 1.
4. Before each use, check the Blade (35) to make sure it is securely in place. If necessary, tighten the
Set Screws (30).
5. Before each use, make sure the Blade Guard (34) is securely in place. Tighten if necessary.

Air Body Saw
9
For technical questions call: 1-800-665-8685
8164691 V 2.0
Part No. Description Qty.
1 Valve Screw 1
2 O-ring 1
3 O-ring 1
4 Air Controller 1
5 Valve Spring 1
6 Valve Stem 1
7 O-ring 1
8 Valve Bushing 1
9 Air Inlet 1
10 Cap Screw 4
11 Washer 4
12 Lever Pin 1
13 Throttle Level 1
15 Valve Case 1
16 Bushing 1
17 Cylinder 1
18 Valve Sleeve 1
19 Actuator Valve 1
20 Washer 1
21 Cap Screw 2
22 Gasket 1
23 Valve Block 1
24 Set Screw 2
25 Bushing 2
PARTS BREAKDOWN
Part No. Description Qty.
26 Chuck Cover 1
27 Screw 2
28 Housing 1
29 Piston Assy. 1
30 Set Screw 2
31 Wrench (2mm) 1
32 Guide Plate 1
33 Blade Chuck 1
34 Blade Guard (long and short) 2
35 Blades 6
36 Wrench (4mm) 1
38 Screw 1
39 Upper Wear Shoe 1
40 Blade Guide 2
41 Bridge 1
42 Front Bumper 1
43 Rear Bumper 2
44 Pin 1
45 Spring 1
46 Packing 1
47 Packing 1
48 Packing 1
49 Set Screw 1

Manuel du Propriétaire
8164691V 2.0
le corps de l'air a vu
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.

3
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
V 2.0 8164691
le corps de l'air a vu
FICHE TECHNIQUE
Vitesse à vide 10 000 courses/min
Consommation d’air 4,0 pi cubes/min à 90 lb/po carré
Capacité maximale de coupe Calibre 17
Longueur de la course 3/8 po
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. Conservez
ce manuel qui contient les avertissements et les mesures de sécurité, les instructions de fonctionnement,
d'inspection et d'entretien. Lorsque vous utilisez cet outil, vous devez toujours prendre les précautions de base
pour réduire le risque de blessure et de dommage à l'équipement. Veuillez noter que lorsque ce manuel fait
référence à un numéro de pièce, il fait référence à la liste des pièces comprises. Avant de permettre à un autre
individu d'utiliser cet outil, assurez-vous qu'il connaît toutes les consignes de sécurité.
AIRE DE TRAVAIL
1. Gardez votre aire de travail propre et bien éclairée. Les endroits encombrés et sombres sont une
invitation aux accidents.
2. Travaillez dans un environnement de travail sécuritaire. N'utilisez pas les machines ou les outils
pneumatiques dans des endroits humides ou mouillés. Gardez les outils à l'abri de la pluie. N'utilisez pas
d'outils électriques en présence de gaz ou de liquides inflammables.
3. Gardez les enfants, les spectateurs et les visiteurs à l'écart de l'aire de travail. Ne les laissez pas manier les
outils ni les rallonges de câble. Aucune personne ne doit se trouver dans l'aire de travail à moins de porter
l'équipement de protection approprié.
4. Entreposez l'équipement non utilisé. Lorsqu'ils ne sont pas en usage, les outils doivent être entreposés dans
un endroit sec pour prévenir la rouille. Gardez toujours les outils dans un endroit verrouillé et hors de la
portée des enfants.

le corps de l'air a vu
4Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691V 2.0
SÉCURITÉ PERSONNELLE
1. Portez des vêtements appropriés et de l'équipement de protection. Utilisez des protections pour les voies
respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de
sécurité étanches approuvées par l'ANSI qui offrent une protection frontale et latérale. Protégez-vous les
mains à l'aide de gants appropriés. Portez un écran facial panoramique si votre travail produit des limailles
ou des copeaux de bois. Protégez-vous la tête de la chute d'objets en portant un casque de protection.
Portez un masque antipoussières ou un appareil respiratoire approuvé par l'ANSI lorsque vous travaillez près
du métal, du bois ou des poussières et vapeurs chimiques. Portez des bouchons d'oreille approuvés par
l'ANSI. Des vêtements de protection non conducteurs et des chaussures antidérapantes sont recommandés
pour le travail. Pour éviter les blessures dues aux chutes d'objets, portez des chaussures à embout d'acier.
2. Ne vous étirez pas trop loin; restez stable et en équilibre en tout temps. Une stabilité et un équilibre
appropriés permettent d'avoir un meilleur contrôle de l'outil en cas de situations inattendues.
3. Tenez les vêtements, les bijoux, les cheveux, etc. à l'écart des pièces mobiles. Ils peuvent se coincer dans les
pièces mobiles, endommager l'outil et/ou provoquer de graves blessures.
4. Restez alerte, portez attention à vos gestes et faites preuve de bon sens. N'utilisez pas d'appareil de
machinerie ni d'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.
5. Utilisez des serres ou un autre moyen pratique pour fixer et soutenir la pièce à travailler sur une plate-
forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps est instable et risque
d'entraîner une perte de contrôle.
6. Évitez toute vaporisation dirigée vers vous ou vers des personnes ou des animaux. Ne vaporisez pas l'outil
ou autre source électrique.
PRÉCAUTIONS RELATIVES AUX VIBRATIONS
Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures
temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.
1. Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées
doit d'abord consulter un médecin et se prêter régulièrement à des examens de santé pour s'assurer que
des problèmes médicaux ne sont pas causés ou aggravés par l'usage de tels outils. Les femmes enceintes
ou les personnes qui souffrent d'une mauvaise circulation sanguine aux mains, de blessures antérieures aux
mains, de troubles neurologiques, de diabète ou de la maladie de Raynaud ne doivent pas utiliser cet outil. Si
vous ressentez des symptômes reliés aux vibrations (comme un fourmillement, une perte de sensibilité, des
doigts blancs ou bleus), consultez un médecin le plus tôt possible.
2. Ne fumez pas pendant l'utilisation de l'outil. La nicotine réduit la circulation sanguine vers les mains et les
doigts et augmente le risque de blessure reliée aux vibrations.
3. Portez des gants appropriés pour réduire les effets de vibration sur l'utilisateur.
4. Utilisez les outils qui produisent le moins de vibration possible si vous pouvez choisir entre
différents processus.
5. N'utilisez pas l'outil pendant des périodes prolongées. Prenez souvent des pauses lorsque vous
utilisez cet outil.
6. Laissez l'outil faire le travail. Tenez l'outil le moins serré possible (tout en le contrôlant de
manière sécuritaire).
7. Pour réduire les vibrations, entretenez l'outil selon les directives figurant dans ce manuel. En cas de
vibrations anormales, cessez d'utiliser cet outil immédiatement.
8. L'outil ne s'arrêtera pas immédiatement. Ne posez pas l'outil sur une surface ou ne le laissez pas sans
surveillance avant qu'il ne s'immobilise. Une pièce mobile pourrait faire sauter l'outil ou s'agripper à une
surface et vous pourriez perdre la maîtrise de l'outil.

le corps de l'air a vu
5
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691 V 2.0
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT ! Certaines poussières créées par le ponçage à l'aide d'un outil électrique, le sciage, le
meulage, le perçage et autres activités de construction contiennent des produits chimiques qui peuvent causer
le cancer, les anomalies congénitales ou autres troubles reproductifs. Voici quelques exemples de ces produits
chimiques :
• Plomb provenant des peintures à base de plomb
• Silice cristalline provenant des briques, du ciment et d'autres produits de maçonnerie
• Arsenic et chrome provenant des pièces de bois traitées chimiquement
Votre risque d'exposition varie en fonction de la fréquence de ce genre d'activité. Pour réduire votre exposition
à ces produits chimiques : travaillez dans une zone bien ventilée et travaillez avec un équipement de sécurité
approuvé tel que les masques antipoussières qui sont spécialement conçus pour éliminer par filtrage les particules
microscopiques.
UTILISATION ET ENTRETIEN DE L’OUTIL
1. Utilisez le bon outil pour effectuer le travail. N'utilisez pas de petit outil ou de petit accessoire pour effectuer
le travail d'un outil industriel plus gros. L'outil offrira une performance et une sécurité supérieures s'il
est utilisé pour une tâche à laquelle il est destiné. Ne modifiez pas cet outil et ne l'utilisez pas à des fins
auxquelles il n'a pas été conçu.
2. Tenez cet outil solidement des deux mains. L'utilisation d'un outil d'une seule main peut causer
une perte de maîtrise.
3. Entretenez les outils avec soin. Gardez les outils propres, affûtés et en bon état pour obtenir une
performance supérieure et plus sécuritaire. Suivez les instructions pour lubrifier et remplacer les
accessoires. Vérifiez périodiquement les raccords, l'alignement et les tuyaux flexibles de l'outil et, en cas
de dommage, faites-les réparer ou remplacer par un technicien autorisé. Les poignées doivent demeurer
propres, sèches et exemptes d'huile et de graisse en tout temps. Un outil bien entretenu réduira les
risques de coincement et sera plus facile à maîtriser. Les outils affûtés sont plus sécuritaires que les outils
émoussés, car vous n'avez pas besoin d'utiliser une force excessive pour couper. L'utilisation d'une force
excessive peut causer des glissements et endommager votre travail ou causer des blessures.
4. Enlevez les clavettes et les clés de réglage. Vérifiez si les clavettes et les clés de réglage ont été retirées
de l'outil ou de l'appareil avant de le brancher. Une clé ou clavette laissée en place sur une pièce rotative
augmente les risques de blessures.
5. Évitez les mises en marche involontaires. Assurez-vous que le commutateur est en position neutre ou
ARRÊT lorsque l'outil n'est pas utilisé et avant de le brancher à une source d'air. Ne transportez pas l'outil
avec vos doigts sur le commutateur ou à proximité de celui-ci.
6. Utilisez seulement les lubrifiants fournis avec l'outil ou spécifiés par le fabricant. Les autres lubrifiants
peuvent ne pas convenir et endommager l'outil ou même causer son explosion.
7. Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les
pièces en acier pour éviter la rouille.
8. Veillez à maintenir intactes l'étiquette et la plaque signalétique de l'outil. Elles comportent des
renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess
Auto pour les remplacer.

le corps de l'air a vu
6Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691V 2.0
SOURCE D’AIR
1. Débranchez l'alimentation d'air. Débranchez les outils de la source de pression d'air lorsqu'ils ne sont pas
utilisés et avant leur nettoyage, leur entretien ou le changement d'une pièce ou d'un accessoire. Après le
débranchement, évacuez toute pression d'air résiduelle.
2. N'utilisez pas les outils si la gâchette ne fonctionne pas correctement. Tout outil qui ne peut pas être contrôlé
à l'aide du commutateur de MARCHE/ARRÊT constitue un danger et doit être réparé.
3. Utilisez une conduite de pression d'air et des raccords de type et de dimensions appropriés. La conduite
d'air recommandée pour un outil ayant une entrée d'air de 1/4 po est de 3/8 po de D.I.
4. Avant d'utiliser un outil, vérifiez toujours si la source d'air a été réglée à la pression d'air nominale ou si
elle se trouve à l'intérieur de la plage de pression-air nominale. La pressurisation excessive d'un outil peut
causer l'éclatement, le fonctionnement anormal ou le bris de l'outil ainsi que des blessures graves. Utilisez
seulement de l'air comprimé propre, sec et régulé dans la plage nominale prescrite, comme cela est
indiqué sur l'outil.
5. N'utilisez jamais d'oxygène pur, de dioxyde de carbone, de gaz combustibles ou de gaz en bouteille comme
source d'air pour un outil. De tels gaz peuvent causer une explosion et des blessures graves. N'utilisez pas
une source d'air en plus d'un compresseur d'air pour alimenter cet outil.
6. Utilisez toujours un régulateur d'air, un filtre en ligne et un purgeur de condensat dans votre système
d'air comprimé. Ces accessoires augmenteront la durée de vie de l'outil et le garderont en bon état de
fonctionnement. Consultez le diagramme ci-dessus pour voir les composants recommandés d'un
système d'air comprimé.
7. Purgez le réservoir d'air quotidiennement. La présence d'eau dans la conduite d'air endommagera l'outil.
8. Nettoyez le filtre d'entrée d'air sur une base hebdomadaire.
9. Évitez d'utiliser un tuyau à air trop long. Plus le tuyau est long, plus la pression sera basse à l'extrémité du
tuyau, au point où elle ne pourra pas satisfaire le taux minimum requis pour l'outil. De plus, un tuyau plus
long peut constituer un risque de chute.
10. Tenez le tuyau loin de la chaleur, de l'huile et des rebords coupants. Vérifiez si le tuyau est usé et
assurez-vous que tous les branchements sont sûrs.
11. Transportez toujours un outil par sa poignée et jamais par le tuyau à air.
12. La pression de conduite doit être augmentée pour compenser les tuyaux à air particulièrement longs (plus
de 26 pi). Le diamètre du tuyau devrait mesurer 3/8 po.
13. Les taux de débit volumique (pi cube/min) de l'outil pneumatique sont fondés sur un cycle de service
de 25 %. Si vous voulez un service continu, un compresseur de dimension supérieure sera requis (p. ex., un
outil qui consomme 4 pi cubes/min d'air en service continu a besoin d'une alimentation de 16 pi cubes/min
pour fonctionner à son régime maximal).
INSTALLATION DE LA SOURCE D’AIR
1. Réglez le régulateur de pression d'air sur le compresseur d'air à 90 lb/po carré. Ne dépassez pas la pression
d'air recommandée de l'outil. Une pression excessive pourrait endommager l'outil ou votre pièce à travailler,
ou vous causer de sérieuses blessures.
2. Préparez un connecteur pneumatique standard de 1/4 po convenant à votre outil. Enveloppez la partie filetée
du connecteur pneumatique à l'aide d'un ruban d'étanchéité pour filetage. Attachez le connecteur à l'entrée
d'air de l'outil. Serrez-le fermement.
3. Raccordez le tuyau de la source d'air à un raccord rapide standard. Attachez le tuyau à air à l'outil.
Remarque : Si vous n'utilisez pas un graisseur automatique en ligne, versez quelques gouttes d'huile pour
outils pneumatiques dans l'entrée d'air de l'outil avant de vous en servir. Ajoutez quelques gouttes après
chaque heure d'utilisation.
4. Vérifiez s'il y a des fuites dans le circuit d'air et les connections. N'utilisez pas cet outil avant d'avoir réparé
toutes les fuites d'air.
Remarque : Éteignez le compresseur d'air, déconnectez l'outil du tuyau pneumatique et éliminez tout air
comprimé restant dans l'outil avant de changer d'accessoire ou de faire tout réglage à l'outil. Le non-respect
de cet avertissement pourrait entraîner des blessures graves ou des dommages à l'outil ou au matériel

le corps de l'air a vu
7
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691 V 2.0
DÉBALLAGE
1. Retirez soigneusement les pièces et les accessoires de la boîte.
2. Assurez-vous que tous les articles figurant sur les listes de pièces sont inclus.
3. Inspectez les pièces attentivement pour vous assurer que l'outil n'a pas été endommagé
pendant son transport.
4. Ne jetez pas le matériel d'emballage avant d'avoir examiné attentivement l'outil et de l'avoir fait
fonctionner avec succès.
AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l'outil avant que les pièces
manquantes soient remplacées. Le non-respect de cet avertissement peut entraîner de graves blessures.
UTILISATION
IDENTIFICATION DES PIÈCES
Lame (35)
Protecteur de lame (34)
Sécurité de l'accélérateur
Levier d'accélérateur (13)
Point de pivot du levier
d'accélérateur (13)
Entrée d'air (9)
UTILISATION
1. Vous devrez préparer un raccord à air comprimé de
1/4 po (vendu séparément) pour raccorder l'entrée d'air
à la scie. D'abord, enveloppez le raccord à air comprimé
de 1/4 po (non inclus) avec un ruban pour joints filetés
avant d'insérer le raccord sur l'entrée d'air (9). Branchez
le tuyau d'air de 3/8 po D.I. sur la scie.
Remarque : Si vous n'utilisez pas de système de
lubrification automatique, ajoutez quelques gouttes
d'huile pour outil pneumatique au raccord de la conduite
d'air. Ajoutez quelques gouttes après chaque heure
d'utilisation en continu.
2. Réglez la pression d'air sur votre compresseur à
90 lb/po carré. Ne dépassez pas la pression maximale
de 90 lb/po carré.
3. Vérifiez le raccord de la conduite d'air pour déceler les
fuites. Débranchez l'outil de la source d'air.
FIGURE 1

le corps de l'air a vu
8Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691V 2.0
AJOUT OU CHANGEMENT DE LAMES
Avertissement ! Déconnectez toujours la scie du compresseur d'air avant d'ajouter ou de changer les lames.
Après avoir déconnecté la scie du compresseur d'air, il pourrait toujours exister suffisamment de pression d'air
pour activer la scie. Positionnez toujours la scie de manière sécurisée et activez le levier d'accélérateur (13)
plusieurs fois pour vous assurer que tout l'air a été retiré.
Reportez-vous aux FIGURES 2 et 3 ci-dessous et au Plan d’ensemble.
1. Le protecteur de lame (34) peut être déposé lors du remplacement des lames (35) mais il doit toujours être
en place pendant la marche. Utiliser la scie sans le protecteur de lame (34) peut conduire à des blessures
graves. Pour déposer le protecteur de lame (34), desserrez et enlevez les deux vis de calage (24). Lors de la
remise en place du protecteur de lame (34), placez-le dans les fentes et serrez les vis de calage (24).
2. Pour changer les lames (35), déposez d'abord le couvercle du mandrin (26) en enlevant la vis (38). Pivotez
le couvercle du mandrin (26) vers l'arrière sur sa charnière.
3. Desserrez les deux vis de calage (30) à l'intérieur jusqu'à ce que la lame (35) puisse être enlevée.
Remplacez-la avec une nouvelle lame (35) et serrez les vis de calage (30). Remettez en place le couvercle
du mandrin (26) et serrez avec soin la vis (38). Ne serrez pas trop la vis (38), sinon vous pourriez casser le
couvercle du mandrin (26) en plastique.
Remarque : N'utilisez jamais de lame émoussée, tordue ou fissurée. Vérifiez que la lame et le protecteur de
lame sont serrés avant chaque utilisation.
UTILISATION DE LA SCIE
Remarque : Faites toujours légèrement pression pendant la coupe. Ne forcez pas sur la scie. Une pression subite et
forte raccourcira la course, diminuera l'efficacité de la coupe et pourrait casser la lame.
Remarque : Utilisez toujours la scie des deux mains. Saisissez le dessus du boîtier (28) avec une main, et saisissez
le boîtier inférieur (28) et le levier d'accélérateur (13) avec l'autre. Ne pas utiliser les deux mains peut causer des
vibrations de la scie non contrôlées qui conduiraient à des blessures graves.
Avertissement ! Cette scie peut être utilisée pour découper le cuivre, l'acier, l'aluminium et les plastiques. Ne
dépassez pas une épaisseur max. de calibre 16 lors du découpage de l'acier avec cette scie. Cela peut causer
des blessures graves et endommager l'outil.
FIGURE 2 FIGURE 3
Vis de calage (24)
Lame (35)
Protecteur de lame (34)
Vis (38)
Clé (31)
Boîtier (28) Couvercle du mandrin (26)
Lame (35)
Clé (36) Vis de calage (30)

le corps de l'air a vu
9
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691 V 2.0
Avertissement ! Vérifiez la lame (35) de la scie avant chaque utilisation. N'utilisez pas une lame (35) qui est
fissurée, tordue ou cassée.
1. Sécurisez la pièce de travail dans un étau ou fixez-la de manière sécurisée à un établi.
2. En suivant les instructions de la page 4, connectez la scie au tuyau d’alimentation d’air.
3. Poussez la sécurité de l'accélérateur vers l'avant (voir FIGURE 1) et tirez le levier d'accélérateur (13).
4. Faites contact avec la pièce de travail en laissant la scie travailler pour vous. Ne faites pas pression sur la
pièce de travail.
5. Lorsque vous avez fini, relâchez le levier d'accélérateur (13) et déconnectez la scie de l'alimentation d'air.
Après avoir déconnecté la scie du compresseur d'air, il pourrait toujours exister suffisamment de pression d'air
pour activer la scie. Positionnez toujours la scie de manière sécurisée et activez le levier d'accélérateur (13)
plusieurs fois pour vous assurer que tout l'air a été retiré.
ENTRETIEN
1. Après chaque utilisation, essuyez la scie avec un chiffon sans peluche.
2. Assurez-vous que le boîtier qui contient les lames (35) et l'entrée d'air (9) sont dépourvus de saleté
et de débris.
3. Appliquez périodiquement une petite quantité d'huile pour machine sur le point de pivot du levier
d'accélérateur (13). Consultez la FIGURE 1.
4. Avant chaque utilisation, vérifiez la lame (35) pour vous assurer qu'elle est installée de manière sécurisée.
Si nécessaire, serrer les vis de calage (30).
5. Avant chaque utilisation, assurez-vous que le protecteur de lame (34) est installé de manière sécurisée.
Serrez-le si nécessaire.

le corps de l'air a vu
10 Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8164691V 2.0
No de
pièce Description Qté
1 Vis de soupape 1
2 Joint torique 1
3 Joint torique 1
4 Contrôleur d'air 1
5 Ressort de soupape 1
6 Tige de soupape 1
7 Joint torique 1
8 Bague de clapet 1
9 Entrée d'air 1
10 Vis à capuchon 4
11 Rondelle 4
12 Tige de levier 1
13 Levier d'accélérateur 1
15 Boîtier de soupape 1
16 Bague 1
17 Cylindre 1
18 Manchon de soupape 1
19 Soupape poussoir 1
20 Rondelle 1
21 Vis à capuchon 2
22 Joint 1
23 Bloc de soupape 1
24 Vis de calage 2
25 Bague 2
RÉPARTITION DES PIÈCES
No de
pièce Description Qté
26 Couvercle de mandrin 1
27 Vis 2
28 Boîtier 1
29 Ensemble de piston 1
30 Vis de calage 2
31 Clé (2 mm) 1
32 Plaque-guide 1
33 Mandrin de lame 1
34 Protecteur de lame (long et court) 2
35 Lames 6
36 Clé (4 mm) 1
38 Vis 1
39 Sabot d'usure supérieur 1
40 Guide-lame 2
41 Entretoise 1
42 Pare-chocs avant 1
43 Pare-chocs arrière 2
44 Tige 1
45 Ressort 1
46 Rondelle d'étanchéité 1
47 Rondelle d'étanchéité 1
48 Rondelle d'étanchéité 1
49 Vis de calage 1
