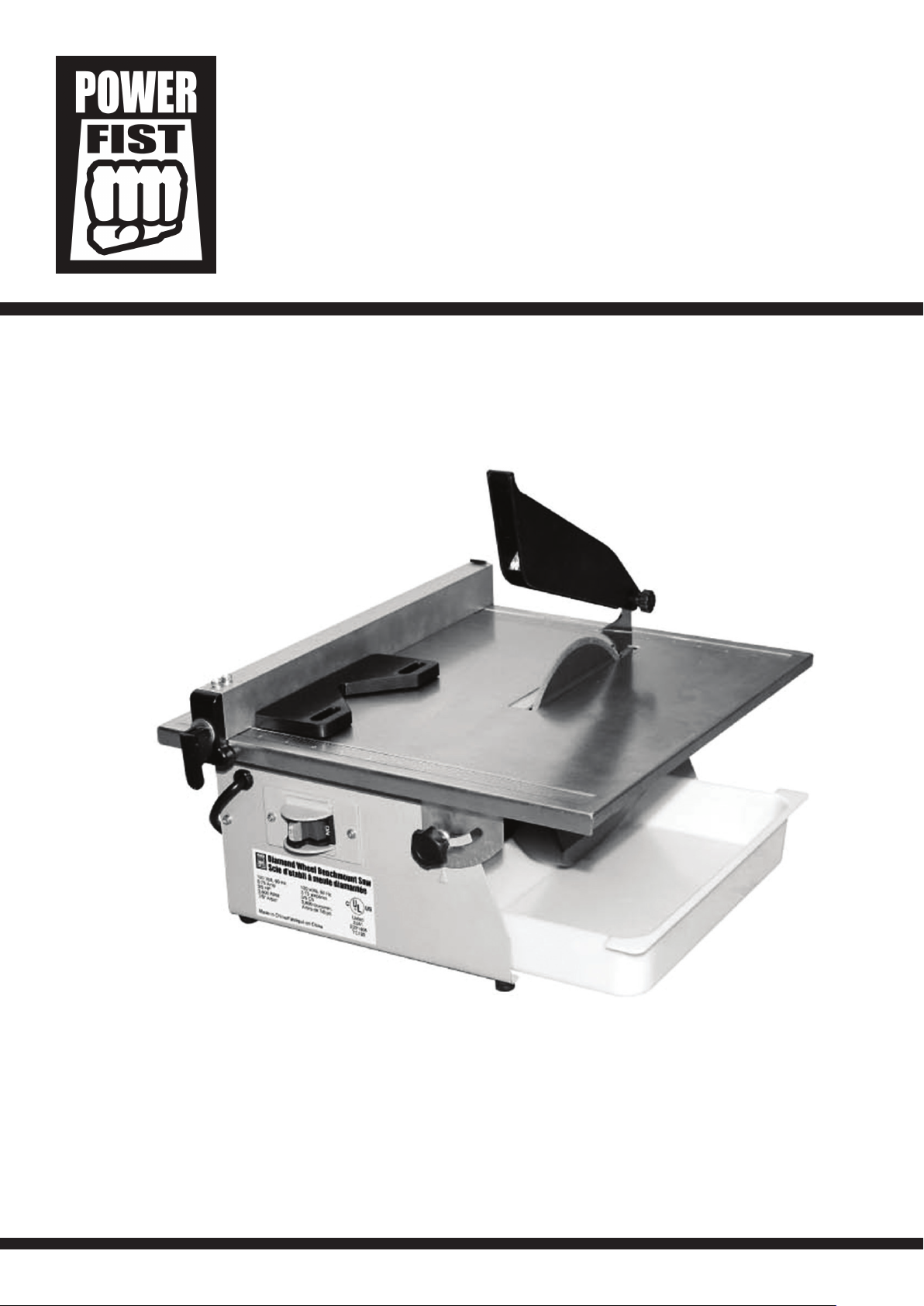

Power first Diamond Wheel Benchmount Saw User manual

Diamond Wheel
Benchmount Saw
8237489
OWNER'S MANUAL
Read and understand all instructions before use.
Retain this manual for future reference.

SPECIFICATIONS
Current draw full load: 3.75 amps
Current draw no load: 1.35 amps
Rate of voltage: 120V~60Hz
No load speed: 3,600 RPM
Motor isolation class: Type B
Maximum cutting height: 1.34"
Work table dimensions: 15-1/2"x15-1/8"
Weight: 24.2 lbs
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. Keep this
manual for the safety warnings and precautions, operating, inspection and maintenance
instructions. When using this tool, basic precautions should always be followed to reduce
the risk of personal injury and/or damage to the equipment.
WORK AREA
1. Keep your work area clean and well lit. Cluttered and dark areas invite accidents.
2. Operate in a safe work environment. Do not use machines or power tools in damp or wet locations. Do
not expose to rain. Do not use power tools in the presence of flammable gases or liquids.
3. Keep children, bystanders and visitors away from the work area. Do not let them handle tools or
extension cords. No one should be in the work area if they are not wearing suitable protective equipment.
4. Store unused equipment. When not in use, tools must be stored in a dry location to prevent rust.
Always lock up tools and keep them out of reach of children.
PERSONAL SAFETY
1. Use eye and ear protection. Always wear ANSI approved impact safety goggles. Wear ANSI approved
earplugs.
2. Do not over reach, keep proper footing and balance at all times. Proper footing and balance enables
better control of the tool in unexpected situations.
3. Dress properly, wear protective equipment. Do not wear loose clothing or jewelry as they can be
caught in moving parts. Tie back long hair. Protective electrically non-conductive clothes and non-skid
footwear are recommended when working.
4. Say alert, watch what you are doing and use your common sense. Do not operate any machine or
tool when you are tired, under the influence of drugs, alcohol or medication.
For any technical questions, please call 1-800-665-8685
2
8237489
Diamond Wheel
Benchmount Saw

TOOL USE AND CARE
1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a
larger industrial tool. The tool will perform better and more safely at the rate for which it was intended. Do
not modify this tool or use for a purpose for which it was not designed.
2. Maintain tools with care. Keep tools clean and in good condition for a better and safer performance.
Follow instructions for lubricating and changing accessories. Inspect tool fittings and hoses periodically
and, if damaged, have them repaired by an authorized technician or replaced. The handles must be kept
clean, dry and free from oil and grease at all times.
3. Remove adjusting keys and wrenches. Check that keys and adjusting wrenches are removed from the
tool or machine before connecting it. A wrench or key that is left attached to a rotating part of the tool
increases the risk of personal injury.
4. Avoid unintentional starts. Be sure that the ON/OFF switch is in OFF position when not in use and
before connecting it to any power source. Do not carry the tool with a finger near or on the switch.
Unplug the tool when not in use and before servicing.
5. Maintain the tool with care. A properly maintained tool reduces the risk of binding and is easier to
control.
SERVICE
1. Check for damaged parts. Before using any tool, any part that appears to be damaged should be
carefully checked to determine that it will operate properly and perform it's intended functions. Check
for alignment and binding of moving parts; broken parts or mounting fixtures, or any other condition
that may affect proper operation. Any part that is damaged should be properly repaired or replaced by a
qualified technician.
2. When servicing, use only identical replacement parts. Only use accessories intended for use with this
tool.
ELECTRICAL SAFETY
1. Disconnect power supply. Disconnect from power supply when not in use, before cleaning, servicing or
changing a piece or accessory.
2. Protect yourself against electric shocks when working on electrical equipment. Prevent body
contact with grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased
chance of electrical shock if your body is grounded.
3. Double Insulated tools are equipped with a polarized plug (one blade is wider than the other).
This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse
the plug. If it still does not fit, contact a qualified electrician to install a polarized outlet. Do not change
the plug in any way. Double Insulation eliminates the need for a three wire grounded power cord and
grounded power supply system.
4. Don’t expose power tools to rain or wet conditions. Water entering a power tool will increase the risk
of electric shock.
5. Do not abuse the cord. Never use the cord to carry the tools or pull the plug from an outlet. Keep cord
away from heat, oil, sharp edges or moving parts. Do not operate this tool if the power cord is frayed or
damaged. Replace damaged cords immediately. Damaged cords increase the risk of electric shock. Do
not modify the plug in any way.
6. When operating a power tool outside, use an outdoor extension cord marked “W-A” or “W”. These
cords are rated for outdoor use and reduce the risk of electric shock.
7. Avoid using an unnecessarily long extension cord. Choose a cord that is appropriate for the situation,
as a cord that is too long and running across the floor can be more dangerous than helpful.
SPECIFIC SAFETY INSTRUCTIONS
1. Do not force tile into the cutting blade. This machine performs better and safer at the rate for which it
was designed.
2. Tile size safety. Never hold small pieces of tile with your hand. Jigs, push sticks and/or pliers are safer.
For any technical questions, please call 1-800-665-8685
3

SAFETY RULES FOR DIAMOND WHEEL SAW
This diamond wheel saw is designed for cutting small and medium size tile. It is equipped with a diamond cutting
blade for excellent cutting results. This steel work top tilts up to 45° for cutting angles.
CHECK THE FOLLOWING POINTS:
1. The motor and the supply voltage (120 VAC, 60 Hz) match. Use only grounded 3-wire receptacles. Do
not attempt to modify the grounding feature. Ensure the power cord and the plug are in good condition.
2. Avoid using overly long extension cords.
3. Always place the cutting machine on a flat surface to prevent instability.
4. Never use a cracked diamond saw blade. Always change worn blades before use.
5. Make sure the switch is in the “OFF” position (the number “0” is shown) before connecting the
machine to the power supply.
6. Always keep the cord from contacting moving parts of the machine.
7. Do not apply side pressure to the saw blade. It can break.
8. Do not saw tiles that are too small to lead through.
9. Put the saw blade protector over the saw blade after use.
10. Disconnect from power supply before opening the machine.
MAINTENANCE
Caution! While maintaining and cleaning the machine, disconnect the power supply cord from the receptacle.
Never use water or other corrosive liquids to clean electrical parts of the machine. Periodic maintenance of cutting
machine will prevent unnecessary problems. Keep the ventilation slots of the cutting machine clean to prevent
overheating of the motor.
TROUBLESHOOTING
Problem Possible Causes Likely Solutions
The motor becomes hot. The cooling ventilation slots in the motor
are blocked.
Clean the cooling ventilation slots.
The tool does not work. The power supply source is interrupted. Check power supply cord connection.
Check circuit breaker for power line.
Check on-off switch.
Follow all safety precautions whenever diagnosing or servicing this tool. Disconnect from power supply before servicing.
IMMEDIATELY SWITCH OFF THE SAW IN ANY OF THE FOLLOWING CASES:
1. Malfunction of the plug, receptacle or damage to power supply cord.
2. Broken switch.
3. Smoke or odor caused by scorched insulation.
BEFORE OPERATING THE SAW
1. Choose the correct saw blade for the material to be cut. Use only a diamond saw blade with a
minimum diameter of 6" and a maximum diameter of 7". The arbor hole must be 7/8".
2. Fill the water reservoir. Important! Be sure that the water reservoir is filled completely so that the saw
blade turns through enough water. This is necessary to cool the saw blade correctly.
For any technical questions, please call 1-800-665-8685
4

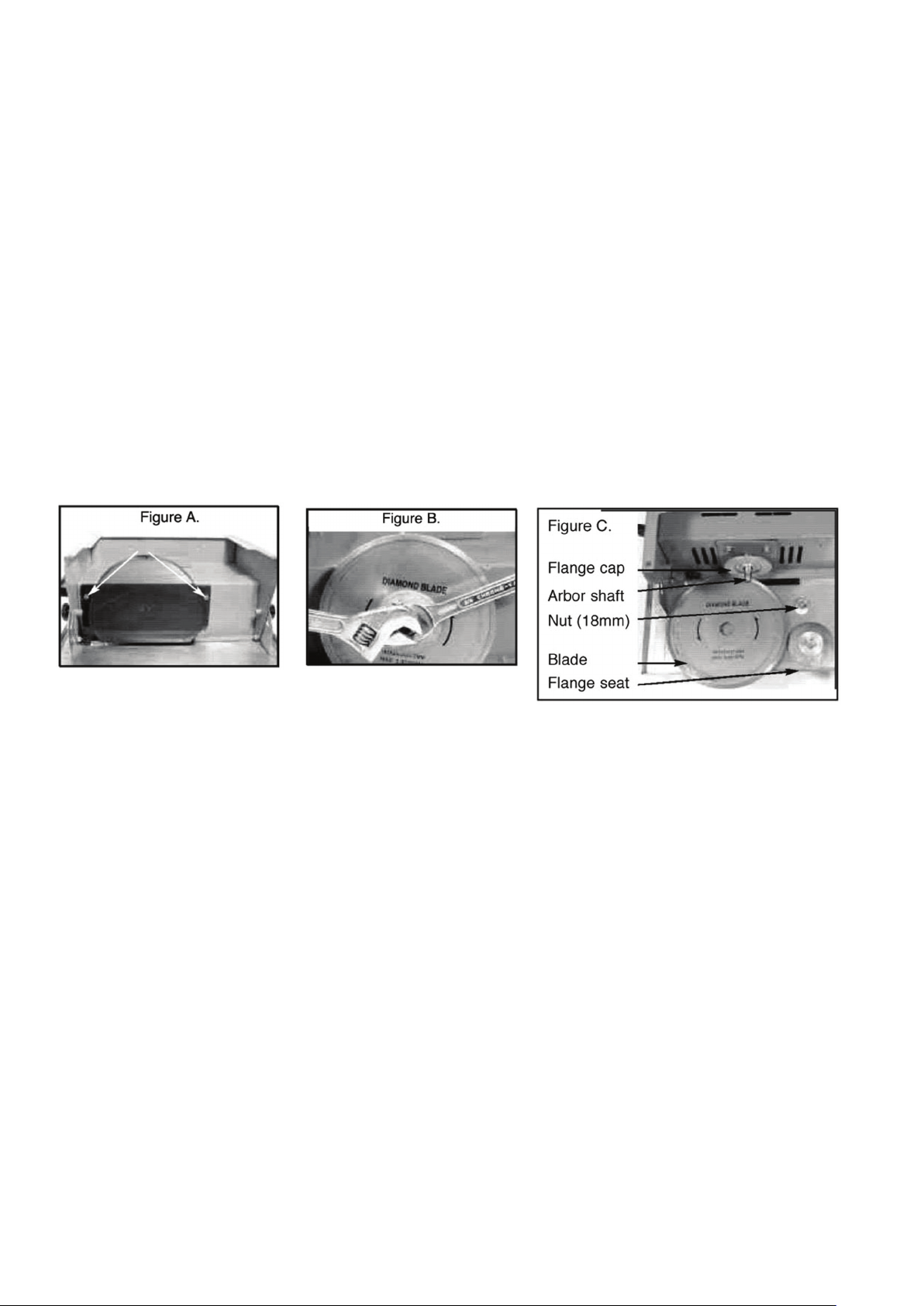

REPLACING THE SAW BLADE
TOOLS NEEDED:
#1 Phillips screwdriver•
18 mm (7/10") open-ended wrench,•
6" adjustable wrench•
PROCEDURE:
1. Disconnect the power supply cord from the receptacle.
2. Remove the water pan.
3. Use a #1 Phillips screwdriver to remove the blade protection box (see figure A). This will expose the
18mm (7/10") arbor nut.
Note: The tip of the shaft has no threads. Grip the tip of the shaft with the adjustable wrench, then grip the nut
with the 18mm (7/10") open-ended wrench (see figure B). While holding the shaft firm with the adjustable
wrench, loosen the nut with the 18mm (7/10") wrench.
5. Remove the lock nut and the flange (see figure C).
6. Remove the saw blade, and change it.
7. Replace the flange, paying attention to the rotation direction.
8. Install and tighten the lock nut.
9. Install the protection box.
For any technical questions, please call 1-800-665-8685
5

For any technical questions, please call 1-800-665-8685
6
# Description Q'ty
1 Nut 1
2 Nut 1
3 Blade guard 1
4 Riving knife 1
5 Bolt 1
6 Table 1
7 Clamp rod 1
8 Square spacer 1
9 Moving clamp 1
10 Spring 1
11 Square spacer 1
12 Hex Screw 2
13 Washer 2
14 Fence 1
15 Fixed clamp 1
16 Flat washer 1
17 Connection bolt 1
PARTS LIST
# Description Q'ty
18 Cotter pin 1
19 Clamp lever 1
20 Screw 2
21 Washer 8
22 Lower blade guard 1
23 Nut 1
24 Outer flange 1
25 Blade 1
26 Inner flange 1
27 Lower blade plate 1
28 Screw 1
29 Spring washer 4
30 Washer 11
31 Plate 1
32 Nut 1
33 Frame 1
34 Screw 2
# Description Q'ty
35 Carry handle 1
36 Screw 2
37 Cord storage 2
38 Nut 2
39 Knob 2
40 Bolt 2
41 Motor 1
42 Screw 6
43 Frame 1
44 Star washer 4
45 Strain relief 1
46 Cable and plug 1
47 Key safety switch 1
48 Plate 1
49 Water reservoir 1

Scie d’etabli à
meule diamantée
8237489
MANUEL DU PROPRIÉTAIRE
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.

Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
2
FICHE TECHNIQUES
Appel de courant à pleine charge : 3,75 ampères
Appel de courant à vide : 1,35 ampères
Tension : 120 volts
Fréquence : 60 Hz
Vitesse à vide : 3 600 tours/min.
Isolation du moteur : Type B
Hauteur de coupe maximale : 1,34 po
Dimensions de la table de coupe : 394 x 384 mm (15,5 x 1,125 po)
Poids : 24,2 lb
CONSIGNES IMPORTANTES DE SÉCURITÉ
AVERTISSEMENT ! Vous devez lire attentivement toutes les instructions pour bien les
comprendre. Conservez ce manuel afin de vous familiariser avec les précautions et les
avertissements, ainsi qu'avec les procédures d'inspection, d'opération, d'entretien et de
nettoyage. Gardez ce manuel dans un endroit sûr pour pouvoir le consulter plus tard.
AVERTISSEMENT ! Lorsque vous utilisez cet outil, vous devez toujours respecter les
précautions fondamentales, y compris celles qui suivent.
AIRE DE TRAVAIL
1. Votre lieu de travail doit être toujours être propre et bien éclairé. Des établis encombrés et des zones
obscures invitent les accidents.
2. Servez vous de cet outil dans un endroit sécuritaire. N'utilisez pas d'outils mécaniques dans des
endroits humides ou mouillés. N'exposez pas cet outil à la pluie. Ne vous servez pas de cet outil dans
une atmosphère explosive comme, par exemple, en présence d'un liquide, d'un gaz ou de poussières
inflammables. Les outils mécaniques produisent des étincelles qui peuvent enflammer la poussière ou
les fumées.
3. Quand vous utilisez cet outil, tenez les spectateurs, les enfants et les visiteurs à une distance
prudente. Ne les laissez pas manipuler des outils ou des rallonges. Aucune personne qui ne porte pas
l'équipement de protection approprié devrait être dans l'aire de travail.
4. Rangez les outils dont vous ne vous servez pas hors d'atteinte des enfants et des autres
personnes non autorisées dans un endroit sec pour éviter la rouille. Entre les mains de telles
personnes, les outils peuvent devenir dangereux.
SÉCURITÉ PERSONELLE
1. Employez l'équipement de sécurité proposé. Portez toujours une protection efficace pour la vue et
l'ouïe. Portez un écran facial si vous êtes en train de créer des copeaux de bois. Portez un masque
antipoussières ou un respirateur quand vous êtes autour des poussières produites par le bois.
2. Ne vous étirez pas trop. Vous devez avoir les pieds bien plantés pour maintenir votre équilibre en
tout temps. Advenant une situation inattendue, cela vous permettra de mieux maîtriser l'outil.
8237489
Scie d’etabli à
meule diamantée

3. Habillez-vous de manière appropriée. Ne portez pas de bijoux ni de vêtements amples. Tenez vos
cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Des vêtements amples, des bijoux ou
des cheveux longs qui pourraient être happés par une pièces mobile augmentent le risque de blessures
corporelles.
4. Restez sur vos gardes. Faites attention à votre travail et fiez-vous à votre bon sens quand vous
employez cet outil. Ne vous en servez pas si vous êtes fatigués ou sous l'influence de drogues, d'alcool,
et d'un médicament. Un moment d'inattention accroît le risque de blessures.
5. Employez des brides de serrage ou un autre dispositif pratique pour immobiliser et soutenir
l'ouvrage de maniètre stable. Si vous tentez de tenir la pièce dans une main ou contre votre corps cela
pourrait entraîner une perte de la maîtrise.
SOIN ET UTILISATION DE L'OUTIL
1. Ne forcez pas l'outil. Choisissez le bon outil pour la tâche à effectuer. Avec l'outil approprié, on peu
achever le travail d'une manière plus efficace et plus sécuritaire. N'utilisez pas un petit outil quand la
tâche nécessite un modèle industriel plus gros. Ne modifiez pas cet outil et ne l'utilisez pas pour des
tâches pour lesquelles il n'a pas été conçu.
2. Entretenez bien vos outils. Suivez les instructions relatives à la lubrification et au changement des
accessoires.
3. Avant de mettre l'outil en marche, retirez les clés et les clavettes de réglage, s'il y a lieu. Toute clé
ou clavette qu'on laisse attachée à une pièce rotative de l'outil pose un risque de blessures corporelles.
4. Évitez les démarrages accidentels. Avant de raccorder l'outil à sa source d'air comprimé/
d'alimentation, assurez-vous que l'interrupteur est à sa position arrêt (OFF). Quand vous déplacez
l'outil, votre doigt ne doit jamais être sur l'interrupteur. En outre, ne raccordez jamais l'outil à sa source
d'alimentation quand l'interrupteur est enfoncé, c'est-à-dire en position de marche (ON).
5. Entretenez soigneusement l'outil. Lorsqu'un outil est bien entretenu, le risque de coincement est réduit
et il est plus facile à maîtriser.
6. Employez uniquement des lubrifiants fournis avec l'outil ou stipulés par son fabricant. D'autres
lubrifiants pourraient ne pas être convenables et pourraient endommager l'outil ou même exploser.
SERVICE
1. Examinez bien l'outil chaque fois avant de vous en servir. Ne l'utilisez pas si vous découvrez une
pièce deserrée ou endommagée. Si vous découvrez quoi que ce soit d'anormal, faites réparer l'outil
avant de vous en servir.
2. Pour réparer un outil, il faut utiliser uniquement des pièces de rechange identiques. Employez
seulement des pièce autorisées, Suivez les conseils donnés dans la section sur l'entretien que vous
trouverez dans ce manuel.
SÉCURITÉ QUAND À L'ÉLECTRICITÉ
1. Débranchez l'outil. Débranchez la machine quand elle n'est pas utilisée, avant de la nettoyer ou pour
changer un accessoire ou une pièce.
2. Évitez tout contact du corps avec des surfaces mises à terre, comme des tuyaux, un radiateur,
une cuisinière ou un réfrigirateur. Si votre corps est relié à la masse, le risque de choc électrique
augmente.
3. Les outils à double isolation sont munis d'une fiche polarisée (dont une lame est plus large que
l'autre). cette fiche ne peut être introduite que d'une seule façon dans une prise de courant
polarisée. S'il vous est impossible de l'introduire complètement, tournez-la à l'envers. Si c'Est encore
impossible de la brancher, demandez à un électricien professionnel d'installer une prise de courant
polarisée. Ne modifiez jamais la fiche elle-même. L'isolement double (symbole)élimine la nécessité
d'utiliser un cordon mis à terre à trois fils et un système d'alimentation lectrique mis à terre.
4. Les outils électriques ne doivent jamais être exposés à la pluie ou à une forte humidité. Si l'eau
pénètre à l'intérieur d'un outil, le risque de choc électrique devient beaucoup plus grand.
5. Ne maltraitez pas le cordon d'alimentation. Ne vous en servez jamais pour transporter l'outil ou
le débrancher. Tenez le cordon à l'écart de la chaleur, de l'huile, des bords tranchants et des pièces
mobiles de l'outil. Si le cordon est endommagé, il faut le remplacer immédiatement.
6. Lorsque vous vous servez d'un outil électrique à l'extérieur, employez un cordon prolongateur
portant la mention « W-A » ou « W ». Ces rallonges peuvent être utilisées à l'extérieur et elles réduisent
le risque de choc électrique.
7. Évitez les cordons prolongateurs trop longs. Choisissez un cordon approprié pour la tâche que vous
exécutez. Un cordon très long qui traîne sur le plancher peut être plus dangereux qu'utile.
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
3

DIRECTIVES DE SÉCURITÉ SPÉCIALES
Cette coupeuse à carreaux est conçue pour scier des carreaux de petites et moyennes dimensions. Elle est munie
d’une lame à diamants donnant des résultats exceptionnels. La table de travail en acier s’incline jusqu’à 45° afin de
créer les angles nécessaires.
1. Vérifiez les points suivants : L’alimentation électrique correspond aux caractéristiques du
moteur (120 VAC, 60 Hz). Utilisez uniquement une prise à 3 broches mise à la terre. N’essayez pas de
contourner le mécanisme de mise à la terre.
2. Posez toujours la coupeuse sur une surface plane et stable.
3. N’utilisez jamais une lame à diamants fêlée. Remplacez la lame si elle est usée.
4. Assurez-vous que l’interrupteur est à la position « OFF » (le symbole « O » est visible) avant de
brancher la machine à la prise de courant.
5. Évitez tout contact entre le fil électrique et des pièces mobiles de la coupeuse.
6. Ne forcez pas le carreau contre la lame. Cette machine donne un meilleur rendement et est plus sûre
quand elle est alimentée à la vitesse prévue.
7. N’appliquez pas de pression de côté sur la lame : elle pourrait briser.
8. Ne sciez pas de carreaux trop petits pour être guidés jusqu’au bout de la coupe.
9. Ne sciez jamais un petit morceau de carreau en le tenant avec les doigts. Utilisez un support, un
poussoir ou des pinces pour plus de sécurité.
10. Placez le protecteur de lame après utilisation.
11. Débranchez la machine avant de l’ouvrir.
ENTRETIEN
Attention ! Avant de nettoyer ou d’effectuer l’entretien de la machine, débrancher le fil électrique de la prise. N’utilisez
jamais d’eau ni de liquides corrosifs pour nettoyer des composants électriques de la machine. Un entretien régulier
préviendra des problèmes simples. Gardez les fentes d’aération propres afin d’éviter la surchauffe du moteur.
DÉPANNAGE
Problème Causes probables Solutions
1. Le moteur surchauffe. Les fentes de ventilation du moteur
sont bloquées par de la saleté.
Nettoyez les fentes de ventilation.
2. La machine ne fonctionne pas L’alimentation électrique est coupée. Vérifiez que le fil électrique est bien
branché.
Vérifiez le disjoncteur du panneau
électrique.
Vérifiez l’interrupteur marche-arrêt.
Suivez toutes les précautions de sécurité quand vous examinez ou entretenez cet outil. Déconnectez cet outil de
sa source d'alimentation avant
ARRÊTEZ IMMÉDIATEMENT LA MACHINE DANS LES CAS SUIVANTS :
1. Mauvais fonctionnement de la fiche ou de la prise ou dommage au fil électrique.
2. Bris de l’interrupteur.
3. Fumée ou odeur de brûlé causées par la surchauffe de l’isolant.
AVANT D’UTILISER CET OUTIL
1. Choisissez la lame appropriée au matériel à couper. Utilisez seulement des lames à diamants d’un
diamètre minimum de 6 pouces et d’un maximum de 7 pouces. Le trou de montage doit être de 7/8 de
pouce.
2. Remplissez le réservoir d’eau. Important ! Assurez-vous que le réservoir est bien plein et que la lame
tourne dans un volume d’eau suffisant. Ceci est nécessaire pour refroidir adéquatement la lame.
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
4

REMPLACEMENT DE LA LAME
OUTILS NÉCESSAIRES :
Tournevis Phillips Nº1•
Clé ouverte de 18 mm (7/10 po)•
Clé à molette de 6 po•
PROCÉDURE :
1. Débranchez le fil électrique de la prise.
2. Retirez le bac à eau.

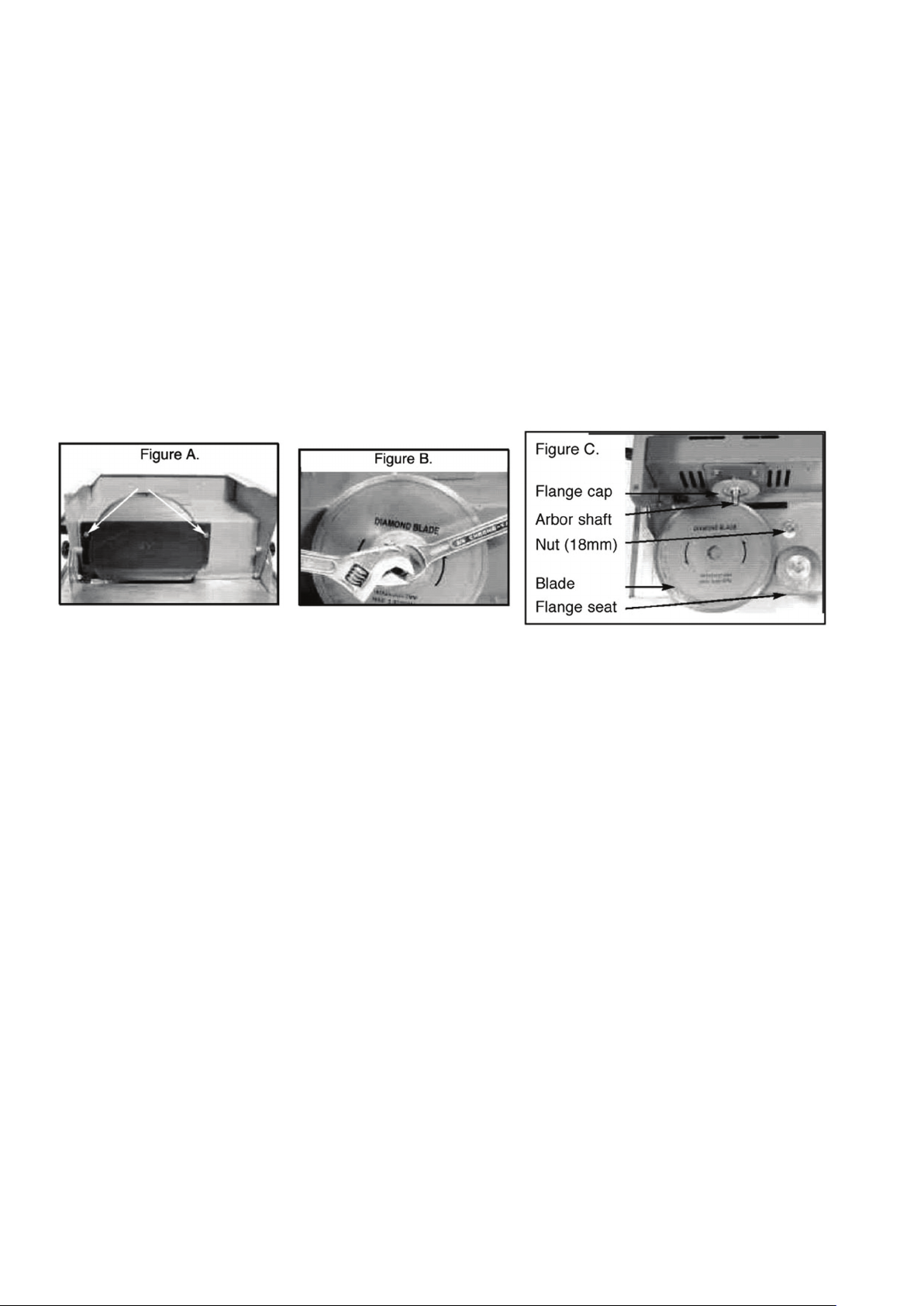

3. Utilisez le tournevis Phillips Nº1 pour retirer le capot de protection de la lame (Figure A). Ceci
expose l’écrou d’arbre de 18 mm (7/10 po).
Remarque : L’extrémité de l’arbre n’est pas filetée. Utilisez la clé à molette pour bloquer l’extrémité de
l’arbre, puis desserrez l’écrou au moyen de la clé ouverte de 18 mm (Figure B).
4. Retirez l’écrou et le flasque (Figure C).
5. Retirez la lame et remplacez-la.
6. Replacez le flasque en portant attention au sens de rotation.
7. Replacez et serrez l’écrou de blocage.
8. Replacez le capot de protection.
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
5

NoDescription Qté
1 Écrou 1
2 Écrou 1
3 Protège-lame 1
4 Couteau
séparateur
1
5 Boulon 1
6 Table 1
7 Tige de serrage 1
8 Séparateur carré 1
9 Serre mobile 1
10 Ressort 1
11 Séparateur carré 1
12 Vis à tête
hexagonale
2
13 Rondelle 2
14 Guide 1
15 Serre fixe 1
16 Rondelle plate 1
17 Boulon de
raccordement
1
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
6
NoDescription Qté
18 Goupille fendue 1
19 Levier de serrage 1
20 Vis 2
21 Rondelle 8
22 Protège-lame
inférieur
1
23 Écrou 1
24 Flasque extérieur 1
25 Lame 1
26 Flasque intérieur 1
27 Plaque de lame
inférieure
1
28 Vis 4
29 Rondelle
élastique
4
30 Rondelle 11
31 Plaque 1
32 Écrou 1
33 Châssis 1
34 Vis 2
NoDescription Qté
35 Poignée de
transport
1
36 Vis 2
37 Rangement du fil 2
38 Écrou 2
39 Boulon 2
40 Boulon 2
41 Moteur 1
42 Vis 6
43 Châssis 1
44 Rondelle étoile 4
45 Serre-câble 1
46 Fil et fiche 1
47 interrupteur de
sécurité
1
48 Plaque 1
49 Réservoir d'eau 1
