Power Fist 8500647 User manual

2 For technical questions call: 1-800-665-8685
Digital Laser
Tachometer
V 3.04 8500647
SPECIFICATIONS
Accuracy ±0.05% + 1 digit
Sampling Time 0.8 Sec (over 60 RPM)
Memory Max. Value, Min. Value, Last Value
96 seconds Continuous Measurement
Tach
Measuring Distance 2 to 20 in. (50 to 500 mm)
Rotational Speed
Measuring Range
2.5 to 99,999 RPM
Resolution 0.1 RPM (2.5 to 999.9 RPM)
1 RPM (over 1,000 RPM)
Laser Classification Class 2
Max Power Output < 1 mW
Wavelength 635 N-m
Operating Temperature 32 to 122°F (0 to 50°C)
Power Battery 4 x 1.5V AA batteries (included)
Adapter 6V DC (not included)
Low Battery Indicator Yes

Visit www.princessauto.com for more information 3
8500647 V 3.04
Digital Laser Tachometer
Size 190 × 74 × 37 mm
Weight 220g (including battery)
Housing ABS Plastic
INTRODUCTION
Accurately measure rotation speed.
FUNCTIONS
Automatic range selection. The Max. Value, Min. Value and Last Value is
automatically stored in memory. The digital display gives exact RPM with no
guessing or errors. The TOT option provides the actual number of rotations
measured as long as the Measure button is held.
SAFETY
WARNING! Read and understand all instructions before using this
tool. The operator must follow basic precautions to reduce the
risk of personal injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection
and maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual.
A notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
WARNING! This notice indicates a specific hazard or unsafe
practice that could result in severe personal injury or death
if the proper precautions are not taken.

4 For technical questions call: 1-800-665-8685
V 3.04 8500647
Digital Laser Tachometer
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by
the Canadian Standards Association (CSA) or American National
Standards Institute (ANSI).
SPECIFIC SAFETY PRECAUTIONS
1. Do not expose tool to rain or wet conditions.
2. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it for an
unintended purpose.
3. Do not carry the tool with fingers near or on the
measuring button.
4. Control the tool, personal movement and the work environment
to avoid personal injury or damage to tool.
5. Do not operate any tool when tired or under the influence of
drugs, alcohol or medications.
6. Store tools properly in a safe and dry location. Keep tools out of
the reach of children.
GENERAL SAFETY PRECAUTIONS
Laser Emitter
WARNING! Laser radiation is emitted from this tool. Do not
stare into the beam. Follow all instructions and procedures in
this manual when using or adjusting the laser. Failure to follow
instructions may result in exposure to hazardous radiation.
1. This tool contains a Class II laser product that emits
laser radiation.
a. A Class II laser product does not produce damaging
radiation under normal operating condition. Magnifying the
beam can cause eye damage.
2. Do not stare into the laser aperture.

Visit www.princessauto.com for more information 5
8500647 V 3.04
Digital Laser Tachometer
3. Be aware of laser light reflected from work surfaces. Reflective
laser radiation can cause cumulative damage.
4. Do not disassemble the laser or laser housing. Doing so may
expose the user to a radiation hazard.
5. Wear safety eyewear that will block the appropriate laser
wavelength and reduce exposure to a safe level.
PARTS IDENTIFICATION
WARNING! Do not operate the tool if any part is missing. Replace
the missing part before operating. Failure to do so could result in
a malfunction and personal injury.
Remove the parts and accessories from the packaging and inspect for
damage. Make sure that all items in the parts list are included.
Contents:
• Digital laser tachometer
• Carrying case
• Reflecting tape marks
(600 mm length)
IDENTIFICATION KEY
A Reflective mark
B Signal light beam
C Measure button
D Function switch
E Hold button
F Display window
G Battery cover

6 For technical questions call: 1-800-665-8685
V 3.04 8500647
Digital Laser Tachometer
OPERATION
The Digital Laser Tachometer has two options for measurement: rotations
per minute (RPM) and total rotations (TOT). The tachometer will take a
measurement and store the values in memory for review automatically. The
tachometer will retain up to 96 seconds of measurement.
MEASUREMENT PREPARATION
Cut reflective tape (A) into approx. 1/2 in. (12 mm) lengths, peel the backing
off and apply one length to the shaft. Multiple markers may be required for
Low RPM measurement.
1. The non-reflective area must always be greater than the reflective
area for an accurate reading.
2. If the shaft is normally reflective, it must be covered with black
tape or black paint before attaching reflective tape.
3. Shaft surface must be clean and smooth before applying
reflective tape.
RPM MEASUREMENT
The Digital Laser Tachometer measures the number of rotations while the
measure button is held, then calculates the RPM.
1. Apply a reflective mark to the object being measured, slide the
function switch (D) to the RPM position.
2. Depress the measuring button (C) and align the signal light beam
(B) with the reflective markers. Ensure all markers are passing
through the light.
3. Release the measuring button when the display reading stabilizes
(approximately 2 seconds). The reading is complete.

Visit www.princessauto.com for more information 7
8500647 V 3.04
Digital Laser Tachometer
Low RPM Measurement
Measuring a low RPM rotation shaft requires the following method:
1. Attach additional reflective marks. Try to space equally on the
rotation shaft.
2. Take a reading that allows all reflective mark to pass through the
laser beam.
3. Divide the reading shown on the LCD (F) by the number of
reflective marks to obtain the real RPM.
TOT MEASUREMENT
The Digital Laser Tachometer measures the number of rotations while the
measure button is held. The data displayed is the total number of rotations
and is not averaged for RPM.
1. Apply a reflective mark to the object being measured, slide the
function switch (D) to TOT position.
2. Depress the measuring button (C) and align the signal light beam
(B) with the reflective markers. Ensure all markers are passing
through the light.
3. Release the measuring button to complete the measurement.
IMPORTANT! Measurements should be taken on the outer surface
of a cylinder when possible. The gauge difference between
the outer and inner surface may affect the reading. To obtain a
slightly more accurate reading of an inner surface, multiply the
measurement result by 0.9 to get an approximate RPM.

8 For technical questions call: 1-800-665-8685
V 3.04 8500647
Digital Laser Tachometer
RETRIEVE RPM DATA
The tachometer will hold the most recent RPM data for display. Each of the
three value is displayed as long as the HOLD button is pressed.
1. Press the Hold button (E) to show the Max. value (UP).
2. Release and press the Hold button again to show the Min.
value (dn)
3. Release and press the Hold button again to show the Last
value (LA)

Visit www.princessauto.com for more information 9
8500647 V 3.04
Digital Laser Tachometer
RETRIEVING PAST RPM DATA
The tachometer will hold up to 96 seconds of data at any one time. When
new readings are taken, any data that exceeds the 96 second limitation
is discarded.
1. Press and release the Hold button to cycle through the values.
Press the Hold Button a fourth time and it will count down from
20 to 1. Release the Hold button before the one appears and it
will return the three values(see Fig. 3).
2. After the countdown reaches 1, the letters An will appear and a
number. The number is how many readings there are in memory
(see Fig. 4).
Fig. 4
Fig. 3

10 For technical questions call: 1-800-665-8685
V 3.04 8500647
Digital Laser Tachometer

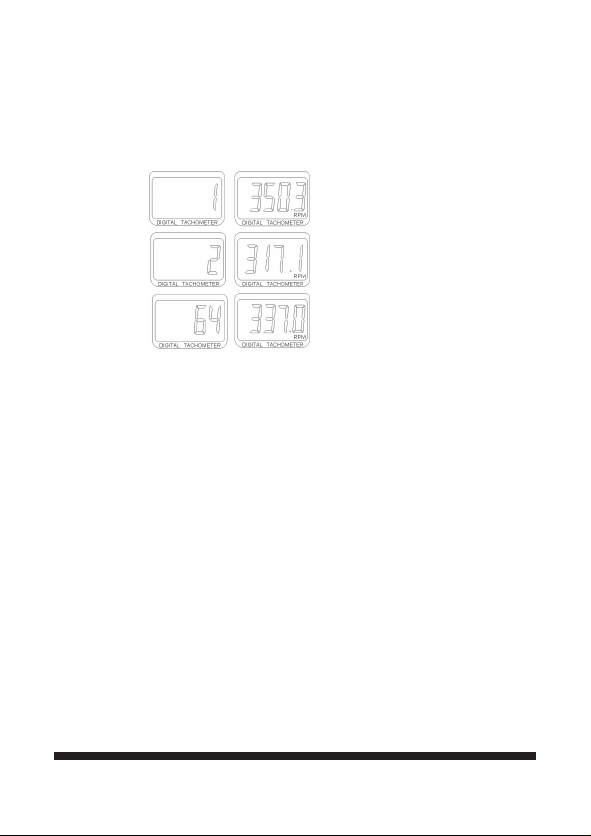

3. Press the Hold button and the tachometer will display the
reading number, then the RPM reading. Release and press the
hold button will display the next reading. Repeat to cycle through
all the data (see Fig 5).
4. The display will return to the current data set after the last
reading in memory is read.
RETRIEVING TOT DATA
The tachometer only holds the most recent reading for TOT data. The
display will show the number of rotations while the measure button was
held. The tachometer does not keep a history of TOT reading.
CARE AND MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient,
easier to control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace
damaged or worn components.
3. Inspect the tool components periodically. Replace damaged or
worn components.
4. When servicing, use only identical replacement parts. Only use
accessories intended for use with this tool. Replace damaged
parts immediately.
Fig. 5

Visit www.princessauto.com for more information 11
8500647 V 3.04
Digital Laser Tachometer
WARNING! Only qualified service personnel should repair the
tool. An improperly repaired tool may present a hazard to the
user and/or others.
REPLACE BATTERIES
1. The Low Battery Indicator will display when the voltage falls
below approx. 4.5 volts.
2. Remove the holding screw and slide the battery cover off.
3. Install new batteries. Ensure the batteries are placed correctly to
prevent damage to the tachometer circuits.
4. Replace the cover and screw.
TROUBLESHOOTING
Contact Princess Auto Ltd. for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

2 En cas de questions techniques, appelez le 1-800-665-8685
Tachymètre
numérique
à laser
V 3,04 8500647
SPÉCIFICATIONS
Précision ±0,05 % + 1 chiffre
Temps d’échantillonnage 0,8 sec (plus de 60 tr/min)
En attente Valeur max., valeur min.,
dernière valeur
Mesurage continu pendant 96 secondes
Tachymètre
Distance de mesure 50 à 500 mm (2 à 20 po)
Plage de mesure de
la vitesse de rotation
2,5 à 99 999 tr/min
Resolution 0,1 tr/min (2,5 à 999,9 tr/min)
1 tr/min (plus de 1 000 tr/min)
Laser Classification Classe 2
Puissance de
sortie max.
< 1 mW
Longueur d’onde 635 N·m
Température de service 32 à 122 °F (0 à 50 °C)

Visitez www.princessauto.com pour plus d'informations 3
8500647 V 3,04
Tachymètre numérique à laser
Puissance Détails de la pile 4 piles AA comprises
Adaptateur 6 V c.c. (non compris)
Indicateur de pile faible Oui
Taille 190 x 74 x 37 mm
Poids 220 g (incluant la batterie)
Boîtier Plastique ABS
INTRODUCTION
Mesure avec précision la vitesse de rotation.
FONCTIONS
Sélection de plage automatique. La valeur max., la valeur min. et la
dernière valeur sont enregistrées automatiquement en mémoire. L’affichage
numérique présente le régime exact sans laisser place aux devinettes ou aux
erreurs. L’option TOT présente le nombre véritable de tours mesurés tant et
aussi longtemps que le bouton est enfoncé.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les
instructions avant d’utiliser cet outil. L’utilisateur doit respecter
les précautions de base lorsqu’il utilise cet outil afin de réduire
le risque de blessure ou de dommage à l’équipement.
Conservez ce manuel qui contient les avertissements de sécurité,
les précautions, les instructions de fonctionnement ou d’inspection
et d’entretien.

4 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8500647
Tachymètre numérique à laser
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu’il existe un risque de dommage
à la propriété, de blessure ou de décès si on ne respecte pas
certaines instructions.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une
pratique non sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de prendre les
précautions nécessaires.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l’équipement de protection
personnelle homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards
Institute (ANSI).
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
1. Les outils ne doivent jamais être exposés à la pluie ou à une
forte humidité.
2. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu
pour une utilisation spécifique. Évitez de modifier ou d’altérer cet
outil ou de l’utiliser à une fin autre que celle pour laquelle il a
été conçu.
3. Ne transportez pas l’outil avec les doigts sur la gâchette.
4. Gardez le contrôle de l’outil, de vos mouvements et de
l’environnement de travail pour éviter les blessures ou le bris
de l’outil.
5. N’utilisez pas l’outil si vous êtes fatigué ou sous l’effet de
drogues, d’alcool ou de médicaments.
6. Rangez les outils correctement dans un lieu sécurisé et sec.
Gardez les outils hors de la portée des enfants.

Visitez www.princessauto.com pour plus d'informations 5
8500647 V 3,04
Tachymètre numérique à laser
CONSIGNES DE SÉCURITÉ GÉNÉRALES
Èmetteur laser
AVERTISSEMENT ! Des rayons laser sont émis par cet outil. Ne
regardez pas dans le faisceau. Observez toutes les instructions
et les procédures qu’on retrouve dans ce manuel avant d’utiliser
ou d’ajuster le laser. Le non-respect des instructions pourrait
entraîner une exposition aux radiations dangereuses.
1. Cet outil renferme un laser de catégorie II qui émet un
rayonnement laser.
a. Un laser de catégorie II ne produit aucun rayonnement
dommageable dans des conditions d’utilisation normales.
Un grossissement du faisceau peut endommager les yeux.
2. Ne regardez pas dans l’ouverture du laser.
3. Faites attention à la lumière laser que reflètent les surfaces de
travail. Le rayonnement laser réfléchissant peut provoquer des
dommages cumulatifs.
4. Ne démontez pas le laser ou le boîtier du laser. Ce faisant, il peut
exposer l’utilisateur aux risques que présente le rayonnement.
5. Portez des lunettes de sécurité qui bloquent la longueur d’onde
du laser utilisé et réduisent votre exposition à un
niveau sécuritaire.
IDENTIFICATION DES PIÈCES
AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces
sont manquantes. Remplacez les pièces manquantes avant
l’utilisation. Le non-respect de cet avertissement peut entraîner
une défectuosité et des blessures graves.
Retirez les pièces et les accessoires de l’emballage et vérifiez s’il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces
sont compris.

6 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8500647
Tachymètre numérique à laser
Contenu :
• Tachymètre numérique à laser
• Étui de transport
• Marques de ruban réfléchissant
(longueur de 600 mm)
TOUCHE D’IDENTIFICATION
A Marque réfléchissante
B Faisceau lumineux de signalisation
C Bouton de mesure
D Sélecteur de fonction
E Bouton HOLD (maintenir)
F Fenêtre d’affichage
G Couvercle de batteries
UTILISATION
Le tachymètre numérique à laser présente deux
options de mesure, soit les tours par minute (tr/min) et le nombre total
de tours (TOT). Le tachymètre prend une mesure et enregistre les valeurs
en mémoire pour ensuite les réexaminer automatiquement. Le tachymètre
enregistre jusqu’à 96 secondes de mesures.
PRÉPARATION EN VUE D’UN MESURAGE
SANS CONTACT
Coupez le ruban réfléchissant (A) en longueur d’environ 12 mm (1/2 po),
enlevez la pellicule arrière et apposez un carré sur chaque arbre tournant.
1. La surface non réfléchissante doit toujours être plus grande que
la surface réfléchissante afin de produire une lecture précise.
2. Si l’arbre réfléchit de façon normale, il doit être recouvert de
ruban noir ou de peinture noire avant d’y apposer le
ruban réfléchissant.

Visitez www.princessauto.com pour plus d'informations 7
8500647 V 3,04
Tachymètre numérique à laser
3. La surface de l’arbre doit être propre et lisse avant d’appliquer le
ruban réfléchissant.
MESURAGE DU RÉGIME
Le tachymètre numérique à laser mesure le nombre de tours tant que le
bouton de mesure est enfoncé et il calcule ensuite le régime (tr/min).
1. Tracez une marque réfléchissante sur l’objet mesuré. Glissez
ensuite le sélecteur de fonction (D) à la position RPM.
2. Enfoncez le bouton de mesure (C) et alignez le faisceau lumineux
du signal (B) avec les marqueurs réfléchissants. Assurez-vous
que tous les marqueurs traversent la lumière.
3. Relâchez le bouton de mesure lorsque la lecture se stabilise sur
l’affichage (environ 2 sec). Ainsi se termine la lecture.
Mesurage à faible régime
Procédez comme suit pour mesurer un arbre qui tourne à faible régime :
1. Apposez des marques réfléchissantes additionnelles. Essayez de
répartir les marques de manière uniforme sur l’arbre tournant.
2. Prenez une lecture qui permet à toutes les marques
réfléchissantes de traverser le faisceau laser.
3. Divisez la lecture apparaissant sur l’écran ACL (F) par le nombre
de marques réfléchissantes pour connaître le régime véritable.

8 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8500647
Tachymètre numérique à laser
MESURAGE DU NOMBRE
TOTAL DE TOURS (TOT)
Le tachymètre numérique à laser mesure le nombre de tours tant que le
bouton de mesure est enfoncé. Les données affichées représentent le
nombre total de tours et aucune moyenne n’est effectuée afin de calculer
le régime.
1. Tracez une marque réfléchissante sur l’objet mesuré. Glissez
ensuite le sélecteur de fonction (D) à la position RPM.
2. Enfoncez le bouton de mesure (C) et alignez le faisceau lumineux
du signal (B) avec les marqueurs réfléchissants. Assurez-vous
que tous les marqueurs traversent la lumière.
3. Le processus de mesurage se termine lorsqu’on relâche le
bouton de mesure.
IMPORTANT ! Les mesures devraient se prendre sur la surface
extérieure d’un cylindre dans la mesure du possible. La
différence de calibre entre les surfaces extérieure et intérieure
peut avoir un effet sur la lecture. Pour obtenir une lecture
légèrement plus précise sur une surface intérieure, multipliez le
résultat obtenu par 0,9 afin de connaître le régime approximatif.
RÉCUPÉRATION DES DONNÉES DE RÉGIME
Le tachymètre conservera les données de régime les plus récentes pour les
afficher. Chacune des trois valeurs est affichée tant et aussi longtemps que
le bouton HOLD est enfoncé.
1. Appuyez sur le bouton HOLD (E) pour afficher la valeur
max. (UP).
2. Relâchez et appuyez de nouveau sur le bouton HOLD (maintenir)
pour afficher la valeur min. (dn).
3. Relâchez et appuyez de nouveau sur le bouton HOLD (maintenir)
pour afficher la dernière valeur (LA).
