Power Fist 8724973 User manual

V4.0 8724973
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
CompactMetalDetector

8724973 Compact Metal Detector V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Voltage Range 7 ~ 9V
Frequency 22 KHz
INTRODUCTION
The Compact Metal Detector creates a powerful electromagnetic field that can
detect buried metal objects below the search coil.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CompactMetalDetector

V4.0 Compact Metal Detector 8724973
Visit www.princessauto.com for more information 3
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.

8724973 Compact Metal Detector V4.0
4 For technical questions call 1-800-665-8685
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Do not dip the search coil in water. The coil is not sealed and immersion
will damage the unit.
BATTERY PRECAUTIONS
1. Do not expose the battery to heat or throw it in a fire. The contents are
flammable and the battery may explode. Do not inhale smoke issuing from
the burning battery as it is toxic.
2. Do not disassemble or crush the battery as the contents are corrosive and
flammable. Exposure may cause an injury.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the contents are included.
Contents:
• Body • Handle • Shaft • Locking Ring (2)

V4.0 Compact Metal Detector 8724973
Visit www.princessauto.com for more information 5
IDENTIFICATION KEY
A Handle
B Locking Ring (2)
C Shaft
D Body
E Battery Compartment
F Search Coil
G Sensitivity Control
H LCD Information Screen
I ON/OFF/Volume Control
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
1. Screw the handle (A) into the upper locking ring (B).
2. Insert the handle onto the body (D) and screw the locking ring (B) into place.
3. Insert a new battery (see Care & Maintenance).
OPERATION
1. Swing the LCD screen out of the housing and angle it as desired.
2. Angle the search coil (F) until it is level with the ground when in use.
CALIBRATING THE DETECTOR
1. Make sure that sensitivity control knob (G) is in the OFF position and the
ON/OFF/Volume Control knob (I) is pointing to the LOW position.
2. Hold the detector in the air, away from metal objects. Turn the sensitivity
control clockwise to turn the detector ON.
3. Continue turning the sensitivity knob clockwise until you hear the detector
beeping. Stop turning and then slowly turn the knob counterclockwise until
the beeping stops.
Fig. 1

8724973 Compact Metal Detector V4.0
6 For technical questions call 1-800-665-8685
4. Turn the volume control counterclockwise until beeping is heard. Turn the
knob slowly clockwise until the detector stops beeping. Your detector is
now tuned to search for metals.
5. Test the detector by waving it over a piece of metal. The detector is
calibrated when the beeping stops when moved away from the metal. If the
detector continues beeping when moving the coil away from the metal you
will need to repeat steps 2 to 5.
DETECTING OBJECTS
1. Slowly sweep the search coil (F) about 1 inch
above the ground. The LCD detection dial will
spin and the word SEARCH will appear above it.
2. The detector will emit a tone when metal is
detected. The detector dial will stop spinning
and point in the direction of the metal
objection. The message will change to METAL
FOUND (Fig. 2).
BATTERY INDICATOR ICON
1. Indicates the condition of the battery. There are three levels (segments)
that will indicate the condition of the battery.
2. All three segments indicates the battery is in good condition.
3. One segment is the minimum power at which the detector can be operated.
When the indicator reaches this level, it is time to replace the battery.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Keep the tool handles clean, dry and free from oil/grease at all times.
4. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
Fig. 2

V4.0 Compact Metal Detector 8724973
Visit www.princessauto.com for more information 7
improperly repaired tool may present a hazard to the user and/or others.

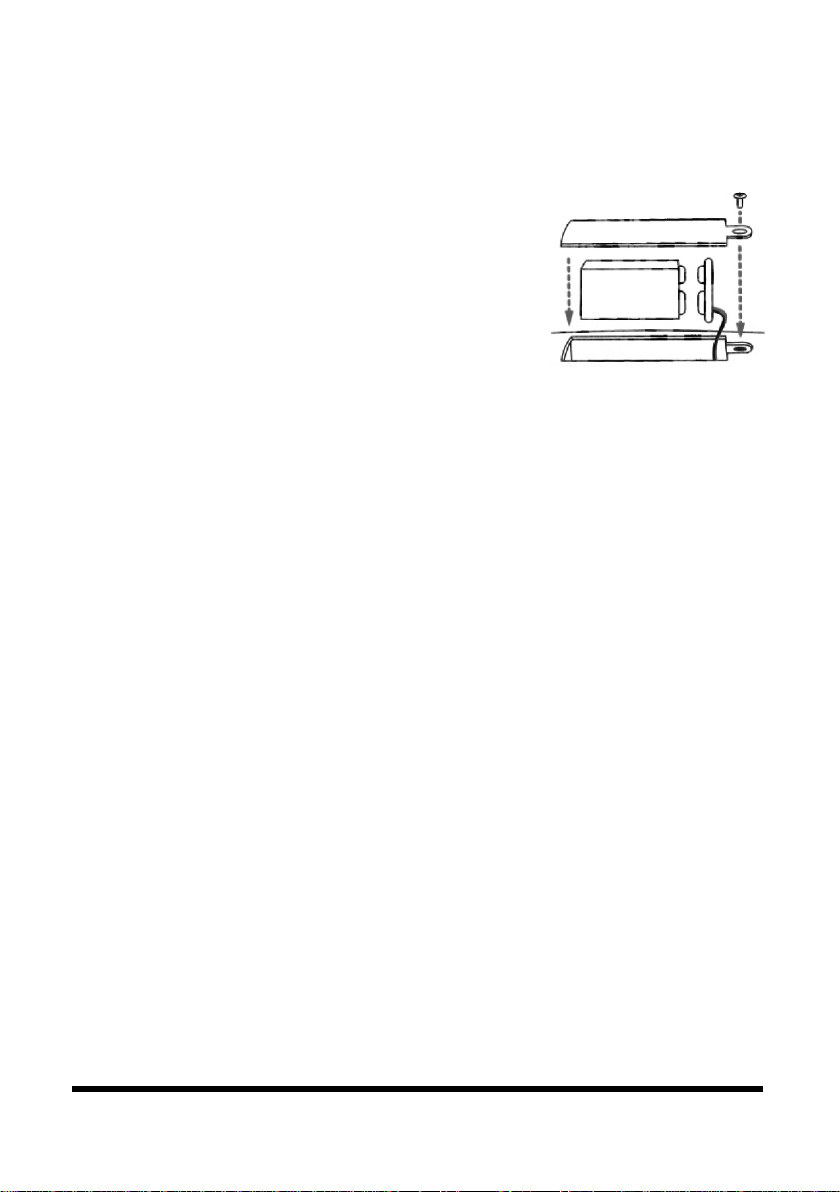

BATTERY INSTALLATION
1. Remove the Phillips screw from the battery
case cover with a screwdriver.
2. Snap a 9 volt battery into the connector.
3. Place the battery into the compartment and
replace the cover.
4. Re-insert the screw and secure the cover. Do
not overtighten.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for
electronic devices, batteries, oil or other toxic liquids.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
Fig. 3

8724973 Compact Metal Detector V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8724973
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Détecteurde
métalcompact

8724973 Détecteur de métal compact V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Plage de tension 7 ~9V
Fréquence 22 KHz
INTRODUCTION
Le détecteur de métal compact produit un champ électromagnétique puissant
qui permet de détecter les objets de métal sous le serpentin de recherche.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
Détecteurde
métalcompact

V 4,0 Détecteur de métal compact 8724973
Visitez www.princessauto.com pour plus d'informations 3
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.

8724973 Détecteur de métal compact V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Ne plongez pas le serpentin de recherche dans l’eau. La bobine n’est pas
scellée et l’appareil subira des dommages si l’eau y pénètre.
PRÉCAUTIONS LA BATTERIE D'ACCUMULATEURS
1. N'exposez pas la batterie à la chaleur et ne la jetez pas dans le feu. Son
contenu est inflammable et la pile pourrait exploser. N'inhalez pas la fumée
produite par une pile en feu, puisqu'elle est toxique.
2. Ne démontez pas et n'écrasez pas la pile, puisque son contenu est corrosif
et inflammable. Une exposition pourrait causer des blessures.

V 4,0 Détecteur de métal compact 8724973
Visitez www.princessauto.com pour plus d'informations 5
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu :
• Corps • Poignée • Arbre • Anneau de verrouillage (2)
GUIDE D’IDENTIFICATION
A Poignée
B Anneau de verrouillage (2)
C Arbre
D Corps
E Compartiment à piles
F Bobine exploratrice
G Commande de sensibilité
H Écran d’information ACL
I Marche/Arrêt/Volume Control
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
1. Vissez la poignée (A) dans l’anneau de verrouillage supérieur (B).
2. Insérez la poignée dans le corps (D) et vissez l’anneau de verrouillage (B)
en place.
3. Insérez une nouvelle pile (consultez Soin et entretien).
Fig. 1

8724973 Détecteur de métal compact V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
UTILISATION
1. Déplacez l’écran ACL en dehors du boîtier et placez-le dans l’angle désiré.
2. Inclinez le serpentin de recherche (F) jusqu’à ce qu’il soit au niveau du sol
lors de son utilisation.
CALIBRAGE DU DÉTECTEUR
1. Assurez-vous que le bouton de commande de sensibilité (G) se trouve à la
position OFF (arrêt) et que le bouton de commande
MARCHE/ARRÊT/Volume (I) pointe vers la position LOW (bas).
2. Tenez le détecteur dans les airs, loin des objets en métal. Tournez la
commande de sensibilité dans le sens horaire pour actionner le détecteur.
3. Continuez de tourner le bouton de sensibilité dans le sens horaire jusqu’à
ce que vous entendiez le bip du détecteur. Cessez de tourner et
recommencez ensuite en tournant le bouton doucement dans le sens
antihoraire jusqu’à ce que le bip s’arrête.
4. Tournez le bouton de commande du volume dans le sens antihoraire
jusqu’à ce que le bip se fasse entendre. Tournez le bouton doucement dans
le sens horaire jusqu’à ce que le bip du détecteur ne se fasse plus
entendre. Votre détecteur est maintenant réglé pour chercher des métaux.
5. Vérifiez le détecteur en le déplaçant au-dessus d’une pièce de métal. Le
détecteur est calibré lorsque le bip cesse alors qu’on l’éloigne du métal. Si
le détecteur continue de faire entendre le bip alors qu’on éloigne la bobine
du métal, vous devrez reprendre les étapes 2 à 5.
DÉTECTION D’OBJETS
1. Déplacez doucement le serpentin de
recherche (F) environ 1 pouce au-dessus du
sol. Le cadran de détection ACL tournera et
le message SEARCH (chercher) apparaîtra
au-dessus.
2. Le détecteur laissera entendre une tonalité au
moment de détecter du métal. Le cadran du
détecteur cessera de tourner et pointera dans Fig. 2

V 4,0 Détecteur de métal compact 8724973
Visitez www.princessauto.com pour plus d'informations 7
la direction de l’objet en métal. Le message deviendra METAL FOUND (métal
trouvé) (fig. 2).
ICÔNE DE L’INDICATEUR DE NIVEAU DE LA PILE
1. Indique l’état de la pile. Trois niveaux (segments) indiquent l’état de la pile.
2. Les trois segments indiquent que la pile est en bon état
3. Un seul segment équivaut à la puissance minimale avec laquelle le
détecteur peut être utilisé. Lorsque l’indicateur atteint ce niveau, le temps
est venu de remplacer la pile.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
INSTALLATION DE LA PILE
1. Retirez la vis cruciforme du couvercle du
boîtier des piles au moyen d’un tournevis.
2. Engagez la pile de 9 V dans le connecteur.
3. Placez la pile dans le compartiment et replacez
le couvercle.
4. Réinsérez la vis et fixez le couvercle. Ne serrez
pas excessivement. Fig. 3

8724973 Détecteur de métal compact V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des sites
de mise au rebut ou les règlements en ce qui concerne les appareils
électroniques, les batteries, l'huile et les liquides toxiques.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
