Power Fist 8787681 User manual

V4.0 8787681
Please read and understand all instructions before use. Retain this manual for
future reference.

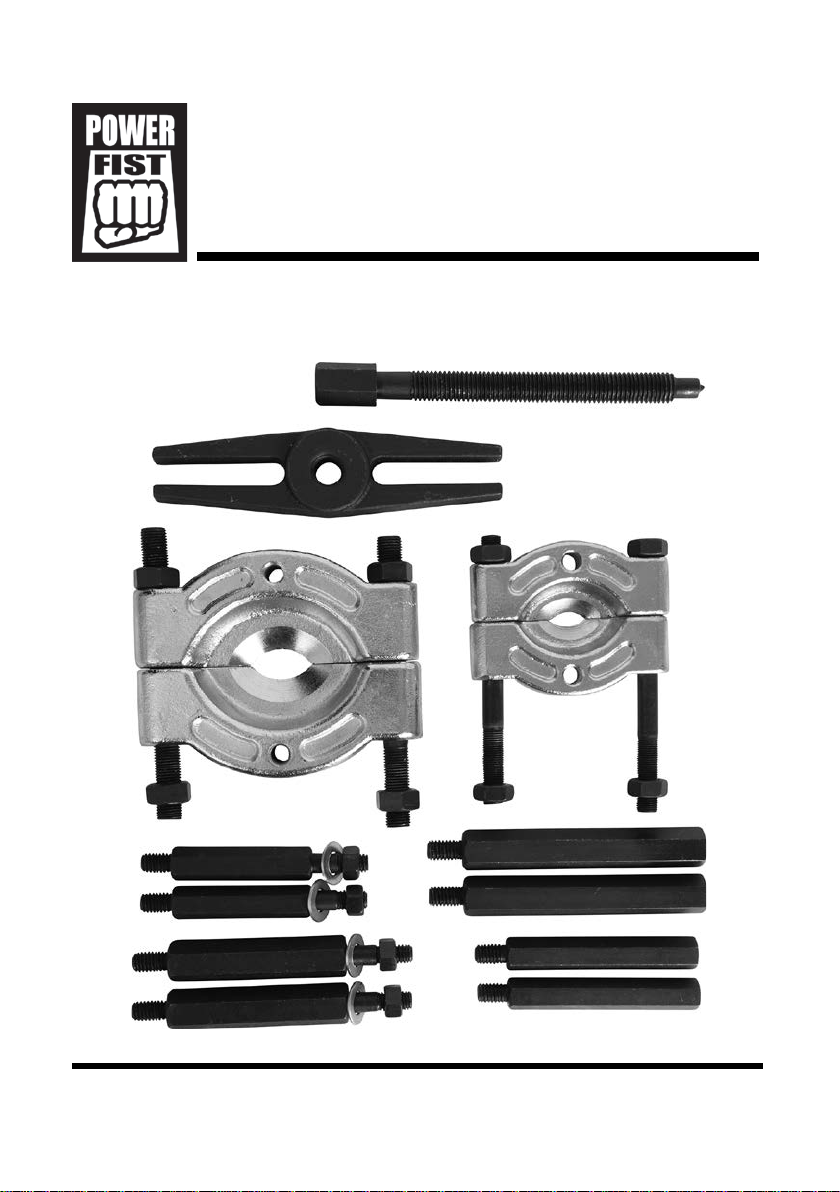

User Manual
BearingSeparator
andPullerKit

8787681 Bearing Separator and Puller Kit V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Bearing Separator 2 in. and 3 in.
Extension Screws Two sets of 4 in. and two sets of 6 in.
Yoke Open-End Bar Style with Center Adapter
INTRODUCTION
The Bearing Separator and Puller Kit applies even pressure for smooth bearing
separation and removes gears from the shaft without damage. Each bearing
separator may be used separately or in a combination with a puller.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
BearingSeparator
andPullerKit

V4.0 Bearing Separator and Puller Kit 8787681
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.

8787681 Bearing Separator and Puller Kit V4.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
4. Securely hold this tool using both hands. Using a tool with only one hand
can result in loss of control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Ensure the separator halves are firmly in place before attempting to use unit.
4. Do not mix extension screws of different lengths.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the Identification Key are included.

V4.0 Bearing Separator and Puller Kit 8787681
Visit www.princessauto.com for more information 5

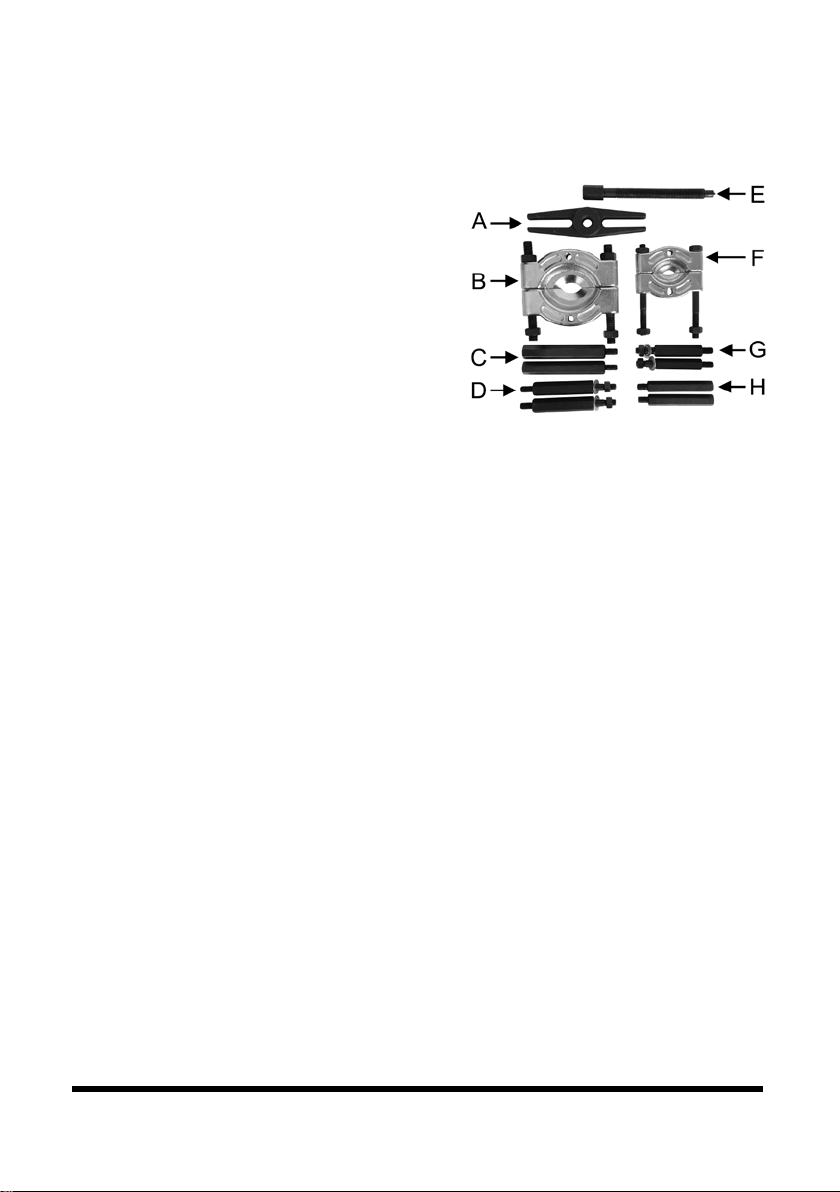

IDENTIFICATION KEY
A Bar Puller Yoke with Center Adapter, 6 in.
B Bearing Separator, 3 in.
C Lower Extension Screws, 6 in.
D Upper Extension Screws, 6 in.
E Pressure Screw
F Bearing Separator, 2 in.
G Lower Extension Screws, 4 in.
H Upper Extension Screws, 4 in.
I Storage case (not shown)
OPERATION
Letter references in parenthesis (A) refer to the included Identification Key.
SPLITTING OR REMOVING A BEARING HOUSING
1. Split a bearing housing by placing both halves of the bearing separator
(B/F) between the halves of the bearing housing and push into place.
a. Remove the bearing housing from the shaft by placing the separators
(B/F) behind the housing.
2. Hand-tighten the nut on either side of the separator.
3. Screw both lower extension screws into the bearing separator’s bolt holes.
Screw the matching upper extension screws into the lower extension
screws. Remove the nuts and washers.
IMPORTANT! Do not mix the extension screws. Use (C) and (D) together. Use
(G) and (H) together. A mismatch may cause an equipment failure.
4. Slide the puller yoke (A) over the bolt ends of the extension screws. The
bolt ends fit into the two open slots. The center hole should be over the
center of the bearing housing.
5. Replace the washers and nut. Hand-tighten to the point where the nuts are
lightly touching the washers.
Fig. 1

8787681 Bearing Separator and Puller Kit V4.0
6 For technical questions call 1-800-665-8685
6. Place the pressure screw (E) into the puller yoke’s center hole and thread it
in. Continue until the point of the pressure screw is above the part the
bearing housing is on.
7. Align the point with the center of the mechanism and thread until contact
is made.
8. Tighten the nuts on the extension screws (D/H) until the puller yoke is
firmly seated.
9. Hold the yoke with one hand and place a wrench over the end of the
pressure screw.
10. Slowly tighten the pressure screw until the bearing housing separates.
a. Tighten the pressure screw until the housing is free of the shaft.
11. Remove the puller unit.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Follow instructions for lubricating and changing accessories.
4. Only use accessories intended for use with this tool.
5. Keep the tool handles clean, dry and free from oil/grease at all times.
6. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.

V 4,0 8787681
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Troussedeséparateuret
d’extracteurderoulement

8787681 Trousse de séparateur et d’extracteur de roulement V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Séparateur de roulement 2 po et 3 po
Vis de rallonge Deux jeux de 4 po et deux jeux de 6 po
Chape Style barre à extrémité ouverte avec adaptateur central
INTRODUCTION
La trousse de séparateur et d’extracteur de roulement applique une pression
uniforme pour séparer le roulement en douceur et retirer les engrenages de
l’arbre sans les endommager. Chaque séparateur de roulement peut être utilisé
séparément ou de concert avec un extracteur.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
Troussedeséparateuret
d’extracteurderoulement

V 4,0 Trousse de séparateur et d’extracteur de roulement 8787681
Visitez www.princessauto.com pour plus d'informations 3
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds dues à la chute d'objets.

8787681 Trousse de séparateur et d’extracteur de roulement V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
4. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une
seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Assurez-vous que les moitiés du séparateur sont solidement en place avant
de tenter d’utiliser l’unité.
4. Ne mélangez pas les vis de rallonge de longueurs différentes.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles dans le guide d’identification
sont compris.

V 4,0 Trousse de séparateur et d’extracteur de roulement 8787681
Visitez www.princessauto.com pour plus d'informations 5
GUIDE D’IDENTIFICATION
A Chape d’extracteur de barre avec adaptateur central, 6 po
B Séparateur de roulement, 3 po
C Vis de rallonge inférieures, 6 po
D Vis de rallonge supérieures, 6 po
E Vis de pression
F Séparateur de roulement, 2 po
G Vis de rallonge inférieures, 4 po
H Vis de rallonge supérieures, 4 po
I Boîtier de rangement (non illustré)
UTILISATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
SÉPARATION OU RETRAIT D’UN BOÎTIER
DE ROULEMENT
1. Séparez un boîtier de roulement en plaçant les deux moitiés du séparateur
de roulement (B/F) entre les moitiés du boîtier de roulement et enfoncez-
les en place.
a. Retirez le boîtier de roulement de l’arbre en plaçant les séparateurs
(B/F) derrière le boîtier.
2. Serrez à la main l’écrou de chaque côté du séparateur.
3. Vissez les deux vis de rallonge inférieures dans les orifices du boulon du
séparateur de roulement. Vissez les vis de rallonge supérieures correspondantes
dans les vis de rallonge inférieures. Retirez les écrous et les rondelles.
IMPORTANT ! Ne mélangez pas les vis de rallonge. Utilisez (C) et (D)
ensemble. Utilisez (G) et (H) ensemble. Un mauvais agencement peut causer
une défaillance de l’équipement.
4. Glissez la chape d’extracteur (A) sur les extrémités du boulon des vis de
rallonge. Les extrémités du boulon pénètrent dans les deux fentes
ouvertes. L’orifice central devrait se trouver au-dessus du centre du boîtier
du roulement.
Fig. 1

8787681 Trousse de séparateur et d’extracteur de roulement V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
5. Remplacez les rondelles et l’écrou. Serrez à la main jusqu’à ce que les
écrous viennent légèrement en contact avec les rondelles.
6. Placez la vis de pression (E) dans l’orifice central de la chape d’extracteur
et vissez-la. Continuez jusqu’à ce que la pointe de la vis de pression se
trouve au-dessus de la pièce sur laquelle repose le boîtier de roulement.
7. Alignez la pointe avec le centre du mécanisme et vissez jusqu’à ce qu’il y
ait contact.
8. Serrez les écrous sur les vis de rallonge (D/H) jusqu’à ce que la chape
d’extracteur soit solidement en place.
9. Retenez la chape d’une main et placez une clé sur l’extrémité de la vis de
pression.
10. Serrez lentement la vis de pression jusqu’à ce que le boîtier de roulement
se sépare.
a. Serrez la vis de pression jusqu’à ce que le boîtier se sépare de l’arbre.
11. Retirez l’extracteur.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
