PR Elecronics 9116 User manual

PENDING
9116
Universal
converter
No. 9116V100-IN (1010)
Product version: 9116-001
SIGNALS THE BEST
PENDING
PENDING
PENDING PENDING
DK
UK
FR
DE
Side 1
Page 33
Page 65
Seite 97

PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne filosofi –
og din garanti for kvalitet.
PR electronics A/S offers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature fluctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.
PR electronics A/S offre une large gamme de produits pour le
traite ment des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux afficheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et fluctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Überein stimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE

9116 - Product Version 9116-001 1
UNIVERSALKONVERTER
9116
INDHOLDSFORTEGNELSE
Advarsel .......................................................................................... 2
Signaturforklaring ........................................................................... 2
Sikkerhedsregler ............................................................................. 2
Afmontering af system 9000 .......................................................... 4
EF-Overensstemmelseserklæring .................................................. 5
Avancerede features....................................................................... 6
Anvendelse ..................................................................................... 6
Teknisk karakteristik ....................................................................... 6
Applikationer .................................................................................. 7
PR 4501 Display- / programmeringsfront ...................................... 8
Bestillingsnumre ............................................................................. 9
Elektriske specifikationer................................................................ 9
Konfigurering af følerfejlscheck ...................................................... 13
Displayvisning på 4501 af:
Indgangssignal uden for område ............................................... 14
Følerfejlsdetektering................................................................... 14
Hardwarefejl ............................................................................... 15
Tilslutninger .................................................................................... 17
Blokdiagram ................................................................................... 18
Visning af signal- og kabelfejl uden displayfront ........................... 19
Programmering / betjening af trykknapper .................................... 20
Rutediagram ................................................................................... 25
Rutediagram, Avancerede indstillinger (ADV.SET) ......................... 27
Rullende hjælpetekster i displaylinie 3 ........................................... 28
Grafisk afbildning af relæfunktionen vindue................................... 30
Grafisk afbildning af relæfunktionen setpunkt ............................... 31
Appendix ........................................................................................ 128
IECEx Installation Drawing......................................................... 129
ATEX Installation Drawings, UK, FR, DE, DK ............................ 133
FM Installation Drawing ............................................................. 149
Safety manual ............................................................................ 153

2 9116 - Product Version 9116-001
SIGNATURFORKLARING
Trekant med udråbstegn: Læs manualen før installation og idriftsættelse
af modulet for at undgå hændelser, der kan føre til skade på personer
eller materiel.
CE-mærket er det synlige tegn på modulets overensstemmelse med
EU-direktivernes krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til
isolation.
Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse
med installationer i eksplosionsfarlige områder. Se installationstegning i
appendiks.
SIKKERHEDSREGLER
DEFINITIONER
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og
50...1000 Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds-
mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt
med indholdet af denne manual.
ADVARSEL
Følgende operationer bør kun udføres på modulet i spændings-
løs tilstand og under ESD-sikre forhold:
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
ADVARSEL
Modulets frontplade må ikke åbnes, da dette vil medføre skade
på stikforbindelsen til display- / programmeringsfronten PR
4501. Modulet indeholder ingen DIP-switche eller jumpere.

9116 - Product Version 9116-001 3
MODTAGELSE OG UDPAKNING
Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modulty-
pen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er mon-
teret på blivende plads.
MILJØFORHOLD
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Modulet skal installeres i forureningsgrad 2 eller bedre.
Modulet er designet til at være sikkert mindst op til en højde af 2000 m.
INSTALLATION
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske
udtryk, advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til:
PR electronics A/S, Lerbakken 10, 8410 Rønde,
Danmark, tlf: [phone].
Det er ikke tilladt at benytte flerkoret ledning ved tilslutning af forsyningsspæn-
ding med mindre ledningsenderne er forsynet med ledningstyller.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-
grammet og sideskiltet.
Modulet er forsynet med skrueterminaler og skal forsynes fra en dobbeltisoleret/
forstærket isoleret spændingsforsyning. En afbryder placeres let tilgængeligt og
tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at
den afbryder spændingen til modulet.
Ved installation på Power Rail 9400 bliver forsyningsspændingen leveret af
Power Control Unit type 9410.
Produktionsår fremgår af de to første cifre i serienummeret.
KALIBRERING OG JUSTERING
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.

4 9116 - Product Version 9116-001
BETJENING UNDER NORMAL DRIFT
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så
det er let at betjene.
RENGØRING
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.
ANSVAR
I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå-
ede salgsaftale, mod PR electronics A/S.
AFMONTERING AF SYSTEM 9000

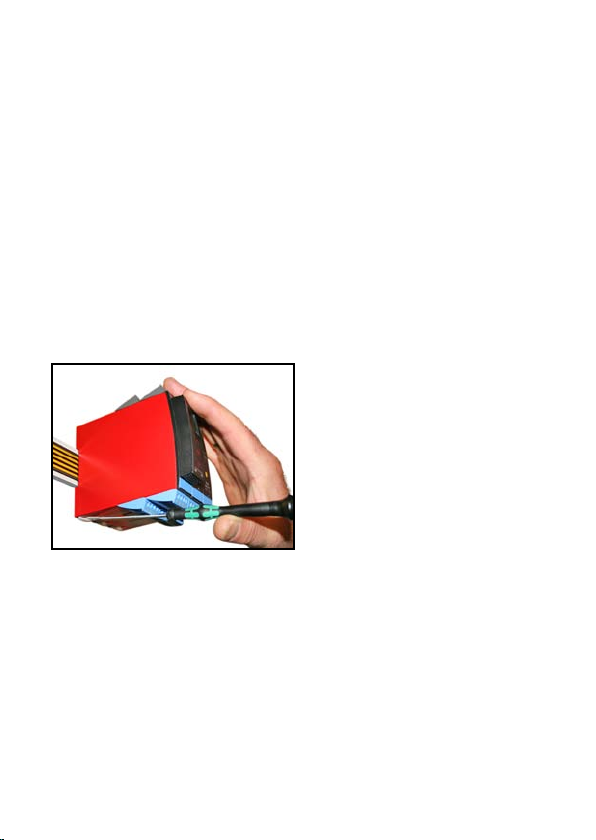

Billede 1:
Modulet frigøres fra DIN-skinnen ved
at løfte i den nederste lås.

9116 - Product Version 9116-001 5
EF-OVERENSSTEMMELSESERKLÆRING
Som producent erklærer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hermed at følgende produkt:
Type: 9116
Navn: Universalkonverter
er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser
EN 61326-1 : 2006
For specifikation af det acceptable EMC-niveau henvises til modulets
elektriske specifikationer.
Lavspændingsdirektivet 2006/95/EF og senere tilføjelser
EN 61010-1 : 2001
ATEX-direktivet 94/9/EF og senere tilføjelser
EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006,
EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007
ATEX certificate: KEMA 07ATEX0149 X
Bemyndiget organ:
KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands
Rønde, 15. januar 2010 Kim Rasmussen
Producentens underskrift

6 9116 - Product Version 9116-001
UNIVERSALKONVERTER
9116
• Indgang for RTD, TC, Ohm, potentiometer, mA og V
• Forsyning for 2-trådstransmittere
• Aktiv / passiv mA-udgang og relæudgang
• Kan forsynes separat eller installeres på power rail,
PR type 9400
• SIL 2-certificeret via Full Assessment
Avancerede features
• Konfiguration og monitorering via aftagelig displayfront (PR 4501); proceskali-
brering, signal- og relæsimulering.
• Avanceret relæ-opsætning; f.eks. setpunkt, vindue, forsinkelse, følerfejlsindik-
rering og forsyningsovervågning.
• Kopiering af opsætningen fra et modul til andre af samme type via display-
fronten.
• Reducerede Uo Ex-data < 8,3 V for aktive indgangssignaler.
• TC-indgange med intern eller ekstern CJC for højere nøjagtighed.
• 9116 detekterer automatisk, om modulet skal levere et aktivt eller et passivt
strømsignal.
Anvendelse
• 9116 kan monteres i sikkert område samt i zone 2 / division 2 og modtage
signaler fra zone 0, 1, 2, 20, 21 og 22 / Class I/II/III, Div. 1, Gr. A-G.
• Konvertering og skalering af temperatur-, spændings-, potentiometer- og
lineære modstandssignaler.
• Spændingsforsyning og signalisolator for 2-trådstransmittere.
• Overvågning af fejlsituationer og kabelbrud via det individuelle statusrelæ og/
eller kollektivt elektronisk signal via power rail.
• 9116 er konstrueret, udviklet og certificeret til brug i SIL 2-installationer iht.
kravene i IEC 61508.
Teknisk karakteristik
• 1 grøn og 1 rød LED i front indikerer normal drift og funktionsfejl. 1 gul LED
indikerer relæstatus.
• 2,6 kVAC galvanisk isolation mellem indgang / udgang / forsyning.

*
44
43
42
41
12
11
14
13
+
-
mA
mA
+
54
53
52
51
+
+
+
-
Tx
31
32
33
34
9116 - Product Version 9116-001 7
Zone 0, 1, 2,
20, 21, 22 /
Cl. I/II/III, div. 1
gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D eller sikkert område
APPLIKATIONER
Indgangssignaler:
Poten-
tiometer TC
RTD og lin. R
Forbindelse, ledere Analog, 0/4...20 mA og relæ
Relæ
Relæ
N.O.
Rail, +24 VDC
Rail, Gnd.
Power rail
Statusrelæ-signal
Udgangssignaler:
*Bestilles særskilt:
CJC-klemme 5910Ex
Strøm Spæn- ding
Modulstatus
Modulstatus
Gnd.
Forsyning +19,2...31,2 VDC
N.C.
Forsyningsspændinger:
Forsyning via
power rail
Ingen forbindelse
Ingen forbindelse

8 9116 - Product Version 9116-001
PR 4501 DISPLAY- / PROGRAMMERINGSFRONT
Funktionalitet
Den enkle menustruktur og de forklarende hjælpe tekster leder
dig automatisk gennem opsætningen, og gør produktet meget
enkelt at anvende. Se beskrivelse af funktioner og opsætnings-
muligheder under afsnittet ”Progammering / betjening af tryk-
knapper”.
Anvendelse
• Kommunikationsinterface til ændring af driftsparametre i 9116.
• Kan flyttes fra en 9116 til en anden 9116 og downloade opsætningen fra det
første module til andre af samme type.
• Som fastmonteret display til visualisering af procesdata og status.
Teknisk karakteristik
• Fire liniers LCD-display, linie 1 (5,57 mm høj) viser indgangsstatus, linie 2
(3,33 mm høj) skifter mellem indgangsværdi og TAG-nr., linie 3 (3,33 mm høj)
viser udgangsværdi og enheder - UNIT, og linie 4 viser status for relæ og
kommunikation samt om modulet er SIL-låst. Statisk prik = SIL-låst og blin-
kende prik = ikke SIL-låst.
• Programmeringsadgang kan forhindres ved indkodning af et password.
Passwordet gemmes i 9116, så sikkerheden mod uønskede ændringer er så
høj som muligt.
Montage / installation
• Klikkes på fronten af 9116.

9116 - Product Version 9116-001 9
Bestillingsnumre
9116B1 = Universalkonverter - Uo 28 VDC (max. loop-spænding)
9116B2 = Universalkonverter - Uo 22 VDC (max. loop-spænding)
4501 = Display- / programmeringsfront
5910Ex = CJC-klemme
9400 = Power rail
Elektriske specifikationer
Specifikationsområde .................................. -20...+60°C
Lagringstemperatur ..................................... -20...+85°C
Fælles specifikationer:
Forsyningsspænding, DC ............................ 19,2...31,2 VDC
Max. forbrug ................................................ ≤ 3,5 W
Sikring ......................................................... 1,25 A T / 250 VAC
Isolationsspænding, test / drift ................... 2,6 kVAC / 250 VAC
Kommunikationsinterface ............................ Programmeringsfront 4501
Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)
Reaktionstid (0...90%, 100...10%):
Temperaturindgang, programmerbar ...... 1...60 s
mA- / V-indgang, programmerbar ........... 0,4...60 s
Kalibreringstemperatur ................................ 20...28°C
Nøjagtighed, størst af generelle og basisværdier:
Generelle værdier
Indgangs-
type Absolut nøjagtighed Temperatur- koefficient
Alle ≤ ±0,1% af span ≤ ±0,01% af span / °C

10 9116 - Product Version 9116-001
Hjælpespændinger for 9116B1:
2-trådsforsyning (klemme 54...52) .............. 28...16,5 VDC / 0...20 mA
Hjælpespændinger for 9116B2:
2-trådsforsyning (klemme 54...52) .............. 22...16,5 VDC / 0...20 mA
Ledningskvadrat (min. / max.) ..................... 0,13...2,08 mm2 / AWG 14...26
flerkoret ledning
Klemskruetilspændingsmoment .................. 0,5 Nm
Relativ luftfugtighed .................................... < 95% RH (ikke kond.)
Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm
Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm
Kapslingsklasse ........................................... IP20
Vægt ............................................................ 185 g / 200 g med 4501
EMC-immunitetspåvirkning ................................. < ±0,5% af span
Udvidet EMC-immunitet:
NAMUR NE 21, A-kriterium, gniststøj ................. < ±1% af span
Basisværdier
Indgangs-
type Basis- nøjagtighed Temperatur- koefficient
mA ≤ ±16 µA ≤ ±1,6 µA / °C
Volt ≤ ±20 µV ≤ ±2 µV / °C
Pt100, Pt200,
Pt 1000 ≤ ±0,2°C ≤ ±0,02°C / °C
Pt500, Ni100,
Ni120, Ni 1000 ≤ ±0,3°C ≤ ±0,03°C / °C
Pt50, Pt400, Ni50 ≤ ±0,4°C ≤ ±0,04°C / °C
Pt250, Pt300 ≤ ±0,6°C ≤ ±0,06°C / °C
Pt20 ≤ ±0,8°C ≤ ±0,08°C / °C
Pt10 ≤ ±1,4°C ≤ ±0,14°C / °C
TC-type:
E, J, K, L, N, T, U ≤ ±1°C ≤ ±0,1°C / °C
TC-type: R, S,
W3, W5, LR ≤ ±2°C ≤ ±0,2°C / °C
TC-type: B
160...400°C ≤ ±4,5°C ≤ ±0,45°C / °C
TC-type: B
400...1820°C ≤ ±2°C ≤ ±0,2°C / °C

9116 - Product Version 9116-001 11
Isolation:
Indgang til alle ............................................. 300 VAC dobbelt/forstærket
Udgangsrelæ til analog udgang .................. 150 VAC dobbelt/forstærket eller
300 VAC basis-isolation
Analog udgang til forsyning ........................ 300 VAC dobbelt/forstærket
Statusrelæ til forsyning................................ 150 VAC dobbelt/forstærket eller
300 VAC basis-isolation
RTD-, lineær modstands- og potentiometerindgang:
Indgang for RTD-typer:
Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000
Virkning af følerkabelmodstand
(3- / 4-leder), RTD ....................................... < 0,002 Ω / Ω
Følerfejlsdetektering, RTD ........................... Programmerbar ON / OFF
Kortslutningsdetektering, RTD .................... Ja
Kabelmodstand pr. leder, (max.), RTD ........ 50 Ω
Følerstrøm, RTD .......................................... Nom. 0,2 mA
* Ingen kortslutningsdetektering for Pt10, Pt20 og Pt50
* Ingen kortslutningsdetektering for Lin. R_0%≤ ca. 18 Ω
TC-indgang:
Type Min. værdi Max. værdi Standard
B
E
J
K
L
N
R
S
T
U
W3
W5
LR
0°C
-100°C
-100°C
-180°C
-200°C
-180°C
-50°C
-50°C
-200°C
-200°C
0°C
0°C
-200°C
+1820°C
+1000°C
+1200°C
+1372°C
+900°C
+1300°C
+1760°C
+1760°C
+400°C
+600°C
+2300°C
+2300°C
+800°C
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1
DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1
DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84
Indgangs-
type Min. værdi Max. værdi Standard
Pt100
Ni100
Lin. modstand
Potentiometer
-200°C
-60°C
0 Ω
10 Ω
+850°C
+250°C
10000 Ω
10000 Ω
IEC60751
DIN 43760
-
-

12 9116 - Product Version 9116-001
Koldt loddestedskompensering (CJC):
via ekstern føler i klemme 5910 .............. 20...28°C ≤ ± 1°C
-20...20°C og 28...70°C ≤ ± 2°C
via intern CJC-føler ................................. ±(2,0°C + 0,4°C * ∆t)
 ∆t = intern temperatur - omgivelsestemperatur
Følerfejlsdetektering .................................... Programmerbar ON eller OFF
(kun kabelbrud)
Følerfejlsstrøm:
under detektering .................................... Nom. 2 μA
ellers ........................................................ 0 μA
Strømindgang:
Måleområde ................................................ 0...25 mA
Programmerbare måleområder ................... 0...20 og 4...20 mA
Indgangsmodstand ..................................... Nom. 20 Ω + PTC 50 Ω
Følerfejlsdetektering .................................... Programmerbar ON / OFF
strømsløjfebrud 4...20 mA ....................... Ja
NB: Kun når indgang er valgt til 4...20 mA
Spændingsindgang:
Måleområde ................................................ 0...12 VDC
Programmerbare måleområde .................... 0...1 / 0,2...1 / 0...5 / 1...5 /
0...10 og 2...10 VDC
Indgangsmodstand ..................................... Nom. >10 MΩ
Strømudgang:
Signalområde (span) ................................... 0...23 mA
Programmerbare signalområder ................. 0...20 / 4...20 /
20...0 og 20...4 mA
Belastning (max.) ......................................... 20 mA / 600 Ω / 12 VDC
Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω
Følerfejlsreaktion ......................................... 0 / 3,5 / 23 mA / ingen
NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA
Begrænsning af udgang:
på 4...20 og 20...4 mA signaler ............... 3,8...20,5 mA
på 0...20 og 20...0 mA signaler ............... 0...20,5 mA
Strømbegrænsning ...................................... ≤ 28 mA
2-tråds 4...20 mA udgang:
Signalområde .............................................. 4...20 mA
Belastningsstabilitet .................................... ≤0,01% af span / 100 Ω
Belastningsmodstand .................................. ≤ (Vforsyn. -3,5) / 0,023 A [Ω]
Område for ekstern 2-trådsforsyning .......... 3,5...26 VDC
Virkning af ekstern 2-trådsforsynings-
spændingsændring ..................................... < 0,005% af span / V

9116 - Product Version 9116-001 13
Relay output in safe area:
Relæfunktioner ............................................ Setpunkt, Vindue, Følerfejl,
Power og OFF
Hysterese, i % af span / displayområde ..... 0,1...25 / 1...25
ON- og OFF-forsinkelse .............................. 0...3600 s
Følerfejlsreaktion ......................................... Bryde / Slutte / Hold
Max. spænding ........................................... 250 VAC / 30 VDC
Max. strøm .................................................. 2 AAC / 2 ADC
Max. effekt ................................................... 500 VA / 60 W
Statusrelæ i sikkert område:
Max. spænding ........................................... 125 VAC / 110 VDC
Max. strøm .................................................. 0,5 AAC / 0,3 ADC
Max. effekt ................................................... 62,5 VA / 32 W
Marine-godkendelse:
Det Norske Veritas, Ships & Offshore ......... Ansøgt
GOST R godkendelse:
VNIIFTRI, Cert No. ....................................... Ansøgt
SIL-certificering:
exida, Cert No. ............................................ XXXXXXXXXX
Overholdte myndighedskrav: Standard:
EMC 2004/108/EF ....................................... EN 61326-1
LVD 2006/95/EF .......................................... EN 61010-1
ATEX 94/9/EF .............................................. EN 60079-0, -11, -15 , -26
og EN 61241-0, -11
IECEx ........................................................... IEC 60079-0, -11, -15 og -26
IEC 61241-0 og -11
c FM us ....................................................... FM 3600, 3611, 3810
CSA E60079-0, -15
CSA 22.2 -25, -142, -213
ANSI/ISA-12.00.01 / 12.12.02
UL, Standard for Safety .............................. UL 61010-1
SIL ............................................................... IEC 61508
af span = af det aktuelt valgte måleområde
Konfigurering af følerfejlscheck
Følerfejlscheck:
Modul: Konfiguration Følerfejlsdetektering:
9116 ERR.ACT=NONE - OUT.ERR=NONE. OFF
Ellers: ON

14 9116 - Product Version 9116-001
Displayvisning på 4501 af:
Indgangssignal uden for område
Følerfejlsdetektering
Uden for område visning (IN.LO, IN.HI):
Ved overskridelse af A/D-konverterens eller polynomiets gyldige område
Indgang Område Visning Grænse
VOLT
0...1 V / 0,2...1 V IN.LO < -25 mV
IN.HI > 1,2 V
0...10 V / 2...10 V IN.LO < -25 mV
IN.HI > 12 V
CURR 0...20 mA / 4...20 mA IN.LO < -1,05 mA
IN.HI > 25,05 mA
LIN.R
0...800 ΩIN.LO < -10 Ω
IN.HI > 900 Ω
0...10 kΩIN.LO <-10 Ω
IN.HI > 11 kΩ
POTM 0 - 100% IN.LO < -0,5 %
IN.HI > 100,5 %
TEMP TC / RTD IN.LO < temperaturområde -2°C
IN.HI > temperaturområde +2°C
Følerfejlsdetektering (SE.BR, SE.SH):
Indgang Område Visning Tilstand
CURR Strømsløjfebrud (4...20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Alle, SE.BR på alle 3-leder SE.BR Følerbrud
SE.SH Følerkortslutning
LIN.R Alle SE.BR Følerbrud eller for høj
ledermodstand
For Lin. R_0%≥ca. 18 ΩSE.SH Følerkortslutning
TEMP Alle SE.BR Følerbrud eller for høj
ledermodstand
Pt100 til Pt1000 og Ni50 til Ni1000 SE.SH Følerkortslutning
Display under min.- / over max.-visning (-1999, 9999):
Indgang Område Visning Grænse
Alle Alle -1999 Displayværdi <-1999
9999 Displayværdi >9999

9116 - Product Version 9116-001 15
Hardwarefejl
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
CJC-følerfejl - kontroller enhedens temperatur CJ.ER
Intern CJC-føler defekt eller
CJC-temperatur uden for
område**
CJC-fejl - kontroller CJC-stikterminal CJ.CE
Defekt (eller manglende) CJC-
klemme eller temperatur uden
for gyldigt område
Fejl på indgang - kontroller indgangsforbindelser og
genstart enheden IN.ER
Signalniveauer på indgang uden
for grænser eller for bundet til
forkerte terminaler*
Fejl på udgang - kontroller udgangsforbindelser og
genstart enheden AO.ER Fejl i analog udgangsstrøm
(kun for SIL-mode)*
Ingen kommunikation NO.CO Ingen kommunikation med
(4501)
Fejl i FLASH - kontroller konfiguration FL.ER
CO.ER
Fejl i FLASH (ugyldig
konfiguration)***
Ugyldig konfiguration eller ugyldig version TY.ER
Konfiguration hentet fra
EEprom har ugyldigt type- eller
revisionsnummer
Hardwarefejl RA.ER Fejl i RAM*
Hardwarefejl IF.ER Fejl i intern Flash*
Hardwarefejl SW.ER Fejl i SW monitor*
Hardwarefejl AD.ER Fejl i A/D-konverter*
Hardwarefejl AO.SU Fejl i analog udgangsforsyning*
Hardwarefejl CA.ER Fejl i fabrikskalibrering*
Hardwarefejl CM.ER Fejl i primær CPU*
Hardwarefejl RE.ER Fejl i readback fra relæ*
Hardwarefejl II.ER Fejl i initialiseringscheck*
Hardwarefejl RS.ER Reset-fejl*
Hardwarefejl IC.ER Fejl i kommunikation på indg.*
Hardwarefejl M1.ER Fejl fra primær CPU til kanal 1*
Hardwarefejl MC.ER Konfig.-fejl i primær CPU*
Hardwarefejl MF.ER Flash-fejl i primær CPU*
Hardwarefejl MR.ER RAM-fejl i primær CPU*
Hardwarefejl MS.ER Fejl i forsyning til primær CPU*
Hardwarefejl MP.ER ProgFlow-fejl i primær CPU*
Hardwarefejl MI.ER Fejl i primær initialiserings-
selvtest*
Hardwarefejl DE.ER Modulfejl*
Hardwarefejl FC.ER Ugyldig kode-checksum
i 4501

16 9116 - Product Version 9116-001
! Alle fejlvisninger i display blinker 1 gang pr. sekund (1 Hz)samt suppleres med tilhørende
hjælpetekst. Hvis fejlen er en følerfejl, blinker baggrundsbelysningen også - dette kan
tilsidesættes (stoppes) ved at trykke på 3.
* Fejlen kan resettes ved at slukke og tænde for modulet.
** Fejlen kan tilsidesættes ved at vælge en anden indgangstype end TC.
*** Fejlen kan resettes ved at steppe igennem menuerne.

31 32 33 34
11 12 13 14
51 52 53 54
+
-
51 52 53 54
+
-
41 42 43 44 41 42 43 44
41 42 43 44 41 42 43 44
+
-
41 42 43 44
41 42 43 44
+
-
41 42
51 52 53 54
+
-Tx
11 12 13 14
+
-mA mA
+
11 12 13 14
N.O.
+24 V
N.C.
91 92 93 94 95
NCNC
+24 V
1 3
2
9116 - Product Version 9116-001 17
TILSLUTNINGER
Indgange:
Udgange:
Forsyning og
statusrelæ
Strøm
(Aktiv udgang) Relæ
RTD, 3- / 4-lederRTD, 2-leder
Modstand, 2-leder Modstand,
3- / 4-leder Potentiometer
Strøm Spænding2-trådstransmitter
Gnd.
2-trådstransmitter
(Passiv udgang)
* Bestilles særskilt:
CJC-klemme
5910Ex.
Gnd.
Power Rail
forbindelser
NC = ingen forbindelse
Fejl-signal
TC, intern
CJC-føler *TC,
CJC-klemme

9116
51
31
14
32 34 33
12 11 13
54 53 52
44 43 42 41
NC*NC*
+24V
CPU
FLASH
 Io20 mA I 800.0
1
+
-
+
-
Tx
432
*
+
-
I+
mA
mA
+
-
18 9116 - Product Version 9116-001
BLOKDIAGRAM
Modulstatus,
Grøn
Relæstatus, Gul
Kanalstatus, Rød
Statusrelæ N.C. Statusrelæ N.C.
Gnd. Forsyning +24 VDC
Relæ N.O. Relæ N.O.
Gnd.
Power rail forbindelser
Indgang
RTD, forbind.
ledere
Potentiometer
TC
Spæn-
ding
Strøm
mA-
udgang
Forsyning
Relæ-
udgang
* NC = ingen forbindelse
