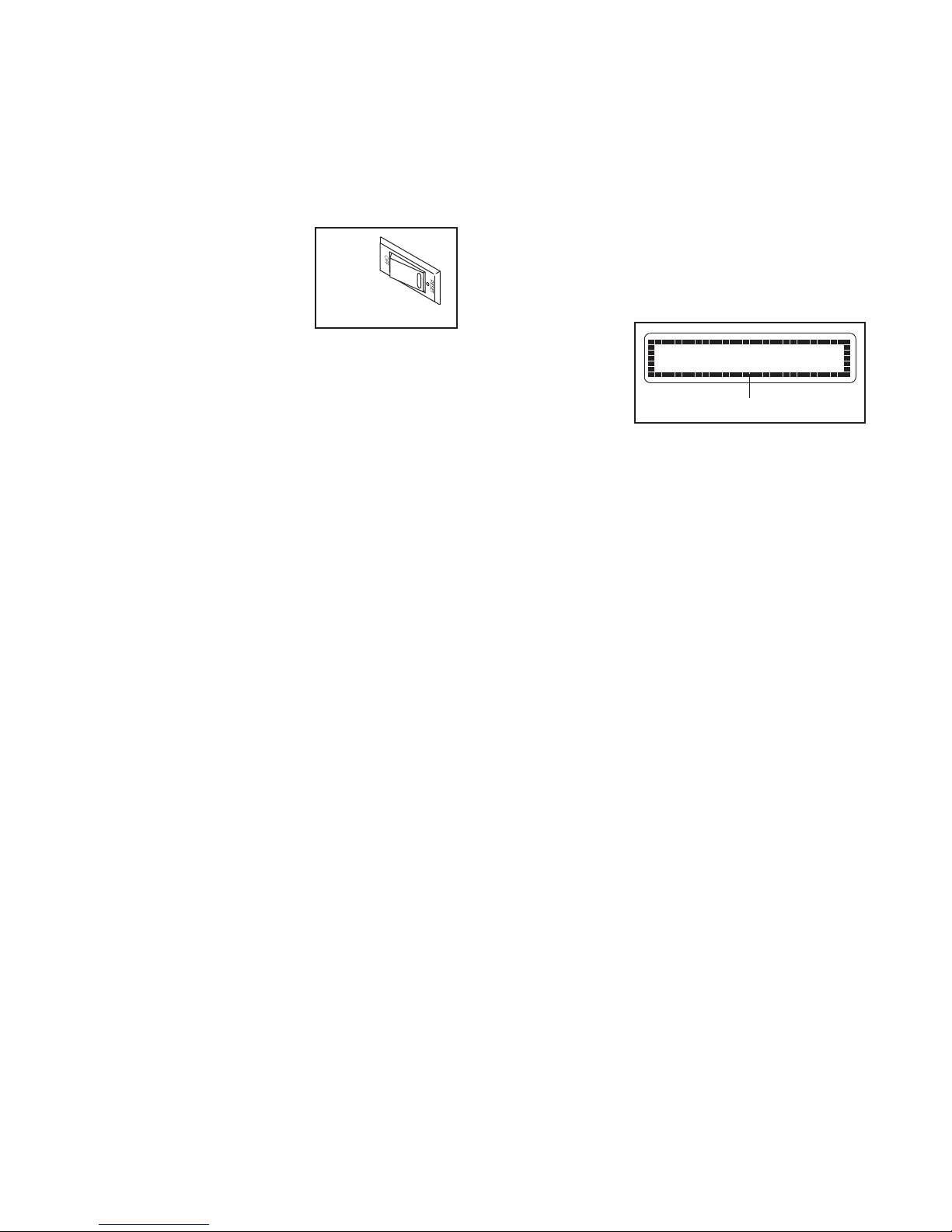

Aufkleber mit
Serien-Nr.
Modell-Nr. PETL91709.0
Serien-Nr.
Schreiben Sie die Seriennummer in
den oben dafür freigehaltenen Platz,
falls sie in Zukunft gebraucht werden
sollte.
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie dieses
Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
Gebrauch.
FRAGEN?
Als ersteller verpflichten wir uns
zur vollkommenen Zufrie-denstel-
lung unserer Kunden. Falls Sie ir-
gendwelche Fragen haben oder
falls Teile fehlen, rufen Sie bitte
an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr
E-mail:
[email protected]
Unsere Website:
www.iconsupport.eu
BEDIENUNGSANLEITUNG
www.iconeurope.com
INHALTSVERZEICHNIS
WARNUNGSKLEBERANBRINGEN ..........................................................2
WIC TIGEVORSIC TSMAßNA MEN .........................................................3
BEVORSIEANFANGEN ....................................................................5
MONTAGE ...............................................................................6
BEDIENUNGUNDEINSTELLUNG ...........................................................12
ZUSAMMENKLAPPENUNDTRANSPORTIEREN ...............................................20
FE LERSUC E ..........................................................................22
TRAININGSRIC TLINIEN ..................................................................25
TEILELISTE .............................................................................26
DETAILZEIC NUNG ......................................................................28
BESTELLUNGVONERSATZTEILEN ...................................................Rückseite
INFORMATIONZUMPRODUKTRECYCLING.............................................Rückseite
PROFORM ist ein eingetragenes Warenzeichen von ICON IP, Inc.
Die hier abgebildeten Warnungsaufkleber wurden
an den angezeigten Stellen angebracht. Sollte
ein Aufkleber fehlen oder unlesbar sein, kon-
taktieren Sie den undendienst auf der
Vorderseite dieser Bedienungsanleitung, um
einen kostenlosen Ersatzaufkleber anzufor-
dern. leben Sie den Aufkleber dann an die
angezeigte Stelle. Anmerkung: Die Aufkleber
sind nicht unbedingt in wahrer Größe abgebildet.
WARNUNGSAUF LEBER ANBRINGEN
2
3
1. Bevor Sie mit diesem oder irgendeinem an-
deren Trainings-Programm beginnen, konsul-
tieren Sie bitte zunächst Ihren Arzt. Das ist
besonders für Personen über 35 Jahre
wichtig oder für Personen mit
Gesundheitsproblemen.
2. Der Eigentümer dieses Gerätes ist dafür ver-
antwortlich, dass alle Benutzer des
Lauftrainers hinreichend über alle
Vorsichtsmaßnahmen informiert sind.
3. Verwenden Sie den Lauftrainer nur so, wie in
dieser Bedienungsanleitung beschrieben.
4. Stellen Sie den Lauftrainer nur auf eine ebene
Fläche. Achten Sie darauf, dass hinter dem
Lauftrainer ein Freiraum von mindestens 2,4
m verbleibt und an beiden Seiten je min-
destens 0,5 m. Blockieren Sie mit dem
Lauftrainer keinesfalls einen Luftschacht.
Legen Sie zum Schutz Ihres Bodens oder
Teppichs eine Unterlage unter das Gerät.
5. Bewahren Sie den Lauftrainer im Haus auf
und halten Sie ihn von Feuchtigkeit und
staub fern. Stellen Sie den Lauftrainer nicht in
einer Garage oder auf einem überdachten
Balkon auf oder in der Nähe von Wasser.
6. Vermeiden Sie einen Standort, wo Aerosol-
Produkte oder Sauerstoff eingesetzt werden.
7. inder jünger als 12 und Haustiere sollten
unbedingt vom Gerät fern gehalten werden.
8. Der Lauftrainer sollte nur von Personen
benützt werden, die 136 kg oder weniger
wiegen.
9. Erlauben Sie niemals mehr als einer Person
die Benutzung des Lauftrainers.
10. Angemessene leidung ist für das Training
auf dem Lauftrainer notwendig. Trainieren Sie
nur in (nicht zu weiter) Sport- kleidung, die
sich nicht im Gerät verfangen kann und auss-
chließlich mit Sportschuhen. Wir empfehlen
für Männer und für Frauen Sportkleidung.
Tragen Sie immer Sportschuhe. Betreten Sie
das Laufband niemals barfuß, auch nicht mit
Strümpfen oder mit Sandalen.
11. Wenn Sie das Gerät an das Netzkabel
anstecken (siehe Seite 12), stecken Sie das
Netzkabel in eine vorschriftsmäßig geerdete
Steckdose. Schließen Sie keine weiteren elek-
trischen Geräte an diesen Stromkreis an.
12. Wenn man ein Verlängerungskabel braucht,
soll man nur ein dreiadriges abel von der
Größe 14 (1 mm2) und von weniger als 1,5 m
Länge verwenden.
13. Das Netzkabel und der Überspan-
nungsableiter müssen von heißen Flächen
ferngehalten werden.
14. Versuchen Sie nicht, das Laufband zu bewe-
gen, wenn der Strom abgeschaltet ist.
Trainieren Sie nie, wenn das Netzkabel oder
die Steckdose beschädigt ist oder wenn das
Gerät einmal nicht einwandfrei funktionieren
sollte. (Siehe FEHLERSUCHE auf Seite 22,
falls das Laufband nicht richtig funktioniert.)
15. Bevor Sie den Lauftrainer in Gebrauch
nehmen, lesen Sie wie man im Notfall das
Laufband anhält und probieren Sie dieses
Verfahren aus. (Siehe EINSCHALTEN DES
GERÄTS auf Seite 14.)
16. Stellen Sie sich, bevor Sie den Lauftrainer
einschalten, nie direkt auf das Laufband.
Halten Sie immer die Haltegriffe wenn Sie den
Lauftrainer benutzen.
17. Dieses Gerät ist auch für hohe Geschwindig-
keiten geeignet. Steigern Sie die Ge-
schwindigkeit langsam, um plötzliche
sprunghafte Veränderungen zu vermeiden.
WARNUNG: Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen
Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf
dem Lauftrainer angebracht wurden, bevor Sie diesen Lauftrainer benutzen. Der Hersteller (ICON)
übernimmt keine Haftung für Personen oder Sachschäden, die durch dieses Produkt oder seine
Benutzung entstehen könnten.
WICHTIGE VORSICHTSMASSNAHMEN
4
18. Der Pulssensor ist kein medizinisches
Instrument. Verschiedene Faktoren, ein-
schließlich der Bewegungen des Benutzers
während des Trainings, können die Herzfre-
quenzwerte verändern. Der Pulsmesser soll
Ihnen nur als Trainingshilfe dienen, indem er
Ihre durchschnittliche Herzfrequenz angibt.
19. Lassen Sie das in Betrieb genommene Gerät
nie ohne Aufsicht und ziehen Sie bei Nichtge-
brauch immer den Schlüssel heraus. Ziehen
Sie den Schlüssel immer ab, ziehen Sie das
Netzkabel heraus und geben Sie den
entstör/aus-Überlastschalter in die AUS-
Position, wenn das Lauftrainer nicht ge-
braucht wird. (Siehe Abb. auf Seite 5, um den
Überlastschalter zu finden.)
20. Versuchen Sie nicht, den Lauftrainer
hochzuheben, herunter zu lassen oder zu be-
wegen, bevor er vollständig zusam-
mengeklappt ist. (Siehe MONTAGE auf Seite 6
und ZUSAMMEN LAPPEN UND TRANS-
PORTIEREN auf Seite 20.) Sie müssen im-
stande sein, 20 kg sicher heben zu können,
um den Lauftrainer hochklappen, herunterk-
lappen, oder bewegen zu können.
21. Beim Zusammenklappen oder Bewegen des
Lauftrainers, vergewissern Sie sich erst, dass
der Rahmen durch die Lagerungssperre in
der Lagerungsposition verbleibt.
22. Führen Sie keine Fremdkörper in irgendeine
Benutzen Sie das Lauftrainer nur, wie
beschrieben.
23. Alle Teile des Lauftrainers müssen
regelmäßig überprüft und richtig festgezogen
werden.
24. GEFAHR: Ziehen Sie das Netzkabel
immer sofort nach Benutzung heraus, bevor
Sie den Lauftrainer reinigen und bevor Sie
Wartungen und Einstellungen durchführen,
wie in der Bedienungsanleitung beschrieben.
Entfernen Sie niemals die Motorhaube, es sei
denn, dies wurde von einem autorisierten
undendienst-vertreter genehmigt und unter-
wiesen. War-tungsarbeiten, die nicht in dieser
Bedienungs-anleitung beschrieben sind, soll-
ten nur durch einen autorisierten
undendienstvertreter durchgeführt werden.
25. Dieses ist nur für den Hausgebrauch vorge-
sehen. Verwenden Sie diesen Lauftrainer
nicht in kommerziellem, verpachtetem oder
institutionellem Rahmen.
26. Extremes Trainieren könnte zu ernsten
Verletzungen oder sogar zum Tod führen.
Wenn Sie sich der Ohnmacht nahe fühlen,
oder Schmerzen empfinden während Sie
trainieren, hören Sie sofort auf und kühlen
Sie sich ab.
VERWAHREN SIE DIESE ANLEITUNGEN
5
Vielen Dank für Ihre Wahl des revolutionären PRO-
FORM®790 ZLT Lauftrainers. Dieser 790 ZLT
Lauftrainer bietet eine beeindruckende Anzahl von
Funktionen an, die so konzipiert wurden, dass Ihr
Training zu ause angenehmer und wirksamer verläuft.
Und wenn Sie ihn nicht brauchen, dann kann man den
einzigartigen Lauftrainer zusammenklappen. Dadurch
nimmt er weniger als die älfte des Platzes anderer
Lauftrainer in Anspruch.
Lesen Sie bitte zu Ihrem eigenen Vorteil diese
Bedienungsanleitung genauestens durch, bevor
Sie den Lauftrainer in Betrieb nehmen. Sollten Sie
nach der Lektüre dieser Bedienungsanleitung noch
Fragen haben, finden Sie die Kontaktinformation auf
der Vorderseite. Damit wir Ihnen schneller helfen kön-
nen, halten Sie bitte die Produktmodellnummer und die
Seriennummer bereit, bevor Sie mit uns in Kontakt tre-
ten. Die Modellnummer und die Stelle, wo der
Aufkleber mit der Seriennummer angebracht ist, finden
Sie auf der Vorderseite der Bedienungsanleitung.
Bevor Sie weiterlesen, werfen Sie bitte zuerst einen
Blick auf die unten abgebildete Zeichnung und machen
Sie sich mit den gekennzeichneten Einzelteilen ver-
traut.
BEVOR SIE ANFANGEN
andgriff
Pfosten
Tablett
Schlüssel/Klipp
Entstör/Aus-
Überlastschalter
Laufband
Plattform-polsterung
Fußschiene
Leerlaufrolle-
Einstellbolzen
Computer
Pulsmesser
6
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie den Lauftrainer auf einer Stelle nieder, wo sich genügend
Platz zur Entfernung der Verpackungsmaterialien befindet. Werfen Sie die Verpackung erst weg, nachdem die
Montage vollendet ist. Anmerkung: Die Unterseite des Laufbandes ist mit einem hochleistungsfähigen
Schmiermittel eingefettet. Es ist möglich, dass während des Transports ein wenig von dem Schmiermittel auf die
Oberseite des Laufbandes oder auf den Verpackungskarton übertragen wurde. Das ist normal und beeinträchtigt
die Leistung des Lauftrainers auf keine Weise. Sollte sich auf der Oberseite des Laufbandes etwas Schmiermittel
befinden, entfernen Sie es einfach mit einem weichen Tuch, welches mit einem milden aushaltsreiniger benetzt
wurde.
Für die Montage braucht man zu der beigelegten Innensechskantshlüssel , einen reuzschrauben-
zieher , Gummihammer , eine Drahtzange , und eine Spitzzange ,
und Schere .
Verwenden Sie die Abbildungen unten zur Identifikation von Montageteilen. Die Zahl innerhalb der Klammern, die
sich unter jeder Abbildung befindet, ist die Bestellnummer, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach den Klammern gibt an, wieviele solche Teile man zur
Montage braucht. Anmerkung: Sollte sich ein Teil nicht im Teilebeutel befinden, überprüfen Sie, ob das
Teil nicht schon in der Fabrik montiert worden ist. Um aus Plastik bestehende Teile nicht zu beschädi-
gen, sollten Sie bei der Montage keine Elektrowerkzeuge verwenden. Möglicherweise sind auch einige
Extrateile beigelegt worden.
Basisfußabstand
halter (89)–2
#8 x 3/4"
Schraube (1)–4
3/8" Zahnscheibe
(12)–4
1/4" Zahnscheibe
(10)–2
#8 x 1"
Bohrschraube (2)–4
3/8" Kontermutter
(11)–1
5/16" Zahnscheibe
(9)–6
Bolzenabstandhalter
(84)–4
3/8" x 2" Bolzen (3)–1
3/8" x 4" Bolzen (5)–4
5/16" x 3/4"
Bolzen (4)–6
1/4" x 1 1/4" Bolzen
(6)–2
3/8" x 1 1/4" Bolzen (8)–1
7
3. Befestigen Sie ein Rad (90) mit dem 3/8" x 2"
Bolzen (3) und der 3/8" Kontermutter (11) die
Sie in Schritt 1 entfernt haben. Ziehen Sie die
ontermutter nicht zu fest an; das Rad muss
sich frei drehen können.
Drücken Sie eine Basiskappe (85) in die Basis
(60) ein. 3
11
3
90
60
1.Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist.
Entfernen Sie die 3/8" Kontermutter (11), den
3/8" x 2" Bolzen (3), und die Transportklammer
(C) von der Basis (60). Entfernen Sie die
Transportklammer von der anderen Seite des
Lauftrainers. Die Transportklammern werden
nicht mehr gebraucht. eben Sie die
Kontermuttern und die Bolzen für Schritte 3 und
6 auf. 60
11
C
1
3
2. Kippen Sie den Lauftrainer mit ilfe einer
zweiten Person vorsichtig auf die linke Seite,
wie abgebildet. Falten Sie den Rahmen (53) teil-
weise zusammen, damit der Lauftrainer sta-
biler ist.
Entfernen Sie die zwei angezeigten Bolzen (A)
und die Transportklammer (B), und werfen Sie
sie weg.
Schneiden Sie die Transportbindung, die den
Kabelbaum (86) an die Basis (60) sichert, durch.
Finden Sie eine Bindung im angezeigten Loch in
der Basis, und verwenden Sie die Bindung um
den Kabelbaum aus dem Loch zu ziehen.
Befestigen Sie zwei Basisfüsse (88) an die
Basis (60), wo angezeigt, mit zwei Basisfuss-
Abstandhalter (89) und zwei #8 x 1"
Bohrschrauben (2). Anschliessend, befestigen
Sie zwei Basisfüsse (88) mit zwei #8 x 1"
Bohrschrauben (2).
2
60
A
B
2
53
2
2
88
88 2
86
88
88
89
89
Loch
85
8
5. alten Sie einen Bolzen-Abstandhalter (84) im
unteren Ende des rechten Pfostens (79). Fügen
Sie einen 3/8" x 4" Bolzen (5) mit einer 3/8"
Zahnscheibe (12) in den rechten Pfosten und
den Bolzen-Abstandhalter ein. Wiederholen Sie
diesen Schritt mit einem zweiten Bolzen-
Abstandhalter (84), einem 3/8"x 4"Bolzen
(5), und einer 3/8"Zahnscheibe (12).
alten Sie den rechten Pfosten (79) gegen den
rechten Pfostenabstandhalter (83). Achten Sie
darauf, dass Sie den abelbaum (86) nicht
einklemmen. Ziehen Sie die 3/8" x 4" Bolzen
(5) an, bis die Köpfe der Bolzen den rechten
Pfosten berühren. Ziehen Sie die Bolzen noch
nicht ganz fest.
83
79
86
12
84
5
5
4. Identifizieren Sie den rechten Pfosten (79) und
den rechten Pfostenabstandhalter (83). Fügen
Sie den Kabelbaum (86) durch den rechten
Pfostenabstandhalter wie angezeigt durch.
Setzen Sie den rechten Pfostenabstandhalter
auf die Basis (60) auf.
Mit ilfe einer zweiten Person, halten Sie den
rechten Pfosten (79) nahe der Basis (60). Siehe
Detailzeichnung. Binden Sie die Kabelbefesti-
gung im rechten Pfosten fest um das Ende des
Kabelbaumes (86). Ziehen Sie dann am anderen
Ende der Kabelbefestigung bis der Pfostendraht
ganz durch den rechten Pfosten geführt wird.
60
Kabelbefestigung
86
79
83
86
4
Kabelbe-
festigung
79
86
9
7. Drücken Sie eine Basiskappe (85) in die Basis
(60) ein.
alten Sie einen Bolzen-Abstandhalter (84) im
unteren Ende des linken Pfostens (77). Fügen Sie
einen 3/8" x 4" Bolzen (5) mit einer 3/8"
Zahnscheibe (12) in den linken Pfosten und dem
Bolzen-Abstandhalter ein. Wiederholen Sie
diesen Schritt mit einem zweiten Bolzen-
Abstandhalter (84), einem 3/8"x 4"Bolzen (5),
und einer 3/8"Zahnscheibe (12).
alten Sie den linken Pfostenabstandhalter (82)
und den linken Pfosten (77) gegen die Basis (60).
Ziehen Sie die 3/8" x 4" Bolzen (5) soweit an, bis
die Köpfe der Bolzen den linken Pfosten
berühren; ziehen Sie die Bolzen noch nicht fest
an.
Kippen Sie das Lauftrainer mit ilfe einer zweiten
Person, sodass die Basis (60) flach auf dem
Boden steht.
8. Identifizieren Sie die rechte altestange (105).
Eine zweite Person sollte die rechte altestange
nahe des rechten Pfostens (79) halten.
Führen Sie den Kabelbaum (86) in das Ende der
rechten altestange (105) ein, und aus dem
oberen Loch der rechten altestange hinaus.
Fügen Sie die Klammer auf der rechten
altestange (105) in den oberen Teil des rechten
Pfostens (79) ein.
Befestigen Sie die rechte altestange (105) an
den rechten Pfosten (79) mit drei 5/16" x 3/4"
Bolzen (4) und drei 5/16" Zahnscheiben (9);
ziehen Sie die Bolzen noch nicht fest an. Achten
Sie darauf, dass Sie den abelbaum (86) nicht
einklemmen.
82
77
5
60
84
84
85
12
7
6. Mit ilfe einer zweiten Person, kippen Sie das
Laufgerät auf die rechte Seite, wie gezeigt.
Legen Sie den Rahmen (53) teilweise zusam-
men, so dass das Lauftrainer sicherer liegt.
Entfernen Sie die zwei angezeigten Bolzen (A)
und die Transportklammer (B), und werfen Sie
diese weg.
Befestigen Sie ein Rad (90) mit dem 3/8" x 2"
Bolzen (3) und der 3/8" Kontermutter (11) die
Sie in Schritt 1 entfernt haben. Ziehen Sie die
Mutter nicht zu fest an; das Rad muss sich
frei drehen können.
6
90
53
3
B
A
11
86
79
4
Loch
4
105
9
8
10
9. Fügen Sie die Klammer auf der linken
altestange (106) in den oberen Teil des linken
Pfostens (77) ein.
Befestigen Sie die linke altestange (106) an
den linken Pfosten (77) mit drei 5/16" x 3/4"
Bolzen (4) und drei 5/16" Zahnscheiben (9);
ziehen Sie die Bolzen noch nicht fest an. 4
4
9
106
77
9
11. Achten Sie darauf, die Drähte in der rechten
Haltestange (105) nicht abzuklemmen.
Befestigen Sie die Computermontage an die
rechte altestange (105) mit zwei #8 x 3/4"
Schrauben (1) und einen 1/4" x 1 1/4" Bolzen
(6) und einer 1/4" Zahnscheibe (10).
Wiederholen Sie diesen Schritt auf der linken
Seite der Computermontage. Schrauben Sie
alle vier Schrauben und beide Bolzen ein
bevor Sie einen festziehen.
Siehe Schritte 5 und 7–9. Ziehen Sie alle
Bolzen die in diesen Montageschritten ver-
wendet werden fest. 1
10
6
Computereinheit
105
11
10. Lassen Sie den Computerbausatz von einer
weiteren Person an den rechten Pfosten (79)
halten. Verbinden Sie den Kabelbaum (86) mit
dem Computerdraht. Siehe Detailzeichnung.
Die Anschlussteile sollten ohne Problem in-
einanderpassen und einschnappen. Sollte
das nicht der Fall sein, drehen Sie eines der
Verbindungsstücke um und versuchen Sie es
noch einmal. WENN DIE ANSCHLUSSTEILE
NICHT RICHTIG VERBUNDEN SIND, ON-
NTE DER COMPUTER BESCHADIGT WER-
DEN, WENN SIE DAS GERAT EINSCHALTEN.
Entfernen Sie die Kabelbefestigung vom
Kabelbaum. Fügen Sie die Anschlussteile und
das überschüssige Kabel in die rechte
altestange (105) ein.
Setzen Sie die Computermontage auf die rechte
altestange (105) und die linke altestange
(nicht abgebildet). Achten Sie darauf, die
Drähte nicht abzuklemmen.
79
Computer-
einheit
10
86
Computer
kabel
Kabel-
befestigung
105
Computer-
kabel
86
