Profi-pumpe SP02128-3 User manual

SOLAR-BRUNNEN
SOLAR FOUNTAIN
Version 18.03
Technical changes, misprints and mistakes reserved! Newest information about our products can be found online.
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Aktuelle Informationen zu unseren Produkten nden Sie auf:
http://www.pro-pumpe.de
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG
de
Solar-Teichpumpen-Set LOTUS-BLUME - WEISS (
(SP02129-3)
Solar-Teichpumpen-Set LOTUS-BLUME - ORANGE
(SP02128-3)

CONTENTS
1. Introduction ......................................................................................................................................................... 3
2. In general ........................................................................................................................................................... 3
3. Operation ............................................................................................................................................................ 3
4. Frost .................................................................................................................................................................... 3
5. Assembly Instruction .......................................................................................................................................... 4
6. Performance........................................................................................................................................................ 5
7. Security tips......................................................................................................................................................... 5
8. Servicing ............................................................................................................................................................. 5
9. Guarantee regulations ........................................................................................................................................ 5
10. Recognising and repairing of mistakes .............................................................................................................. 6
11. Notes on Product Liability ................................................................................................................................... 6
12. Notes on Disposal .............................................................................................................................................. 6
13. EU Declaration of Conformity ............................................................................................................................. 6
14. Technical Data .................................................................................................................................................. 12
English 32 English
2. IN GENERAL
Solar Pond Pump Kits are high-quality fountain pump systems for energy use in outdoor or indoor use.
The perfect eye-catcher in your garden. Through the use of high-quality solar technology is the Solar Pond
Pump Kits mains-independent and anywhere to use immediately.
2.1 It‘s recommended NOT to conduct yourself technical modications. First, it is not certain whether these
changes are technically correct and, secondly, because no guarantee can be granted.
2.2 Transport damages are immediately to be reported to the package distributor and to us in written
form. Failure to give timely notice to the shipping company, and are therefore rejected your claims from
the transport company, so we can not accept these claims as well. In your legal obligation to cooperate to
minimize damage, we point out expressly herewith.
3. OPERATION
l Unpack all components carefully. You should have received the following parts:
1pc Lotus leaf with white/orange ower / 1pc 12 hole daisy jet / 1pc 7 hole daisy jet / 1pc Fountain head adaptor /
1pc Pump outlet adaptor / Water ow valve / 1pc Pump with 5m cable / 1pc Solar panel / 1pc Solar panel bracket /
1pc Extension tube / 1pc Ground spike / 3pc screw
l Remove the protective lm from the solar panel (if any).
lPosition the solar panel so that it receives direct sunlight. The fountain can not work if the solar panel is shaded.
Adjust the solar panel angle to maximise the amount of solar energy collected. Connect the pump on the panel
(see illustration). Check whether the ow is fully open (or else promoted little or no water).
1. INTRODUCTION
We would like to congratulate you on the purchase of our pump. We appreciate your trust. That‘s why functional security
and operational safety stands on rst place for us.
To prevent damage to persons or property, you should read this user manual carefully. Please observe
all safety precautions and instructions for proper use of the pump. Failure to follow the instructions
and safety precautions can result in injury or property damage. Please keep this manual with the
instructions and safety instructions carefully in order to at any time you can restore them.
Please read the user manual before using
the pump Warning sign
SAFETY INSTRUCTION AND WARNINGS
4. FROST
Frost can cause damage to the pump. The pump must be removed and stored in a frost proof
environment if the water is likely to freeze.

English 54 English
7. SECURITY TIPS
l Obey absolutely valid regulations on the electrical security
lNever run pump dry
l Pumping inammable, as well as all other aggressive liquids is prohibited
l Pay attention to the medium max. 40°C
lAny altering of the product itself or changing of the components is forbidden.
l With longer unused times, clean the pump, wash it out with clear water, dry and store it at room tempe-
rature
l Do not connect the pump to any AC voltage power directly, it’s ONLY for DC Voltage power.
l Don‘t pump ammable liquids.
l All solar panels are very sensitive, protect it before all against external mechanical inuences (shock,
vibration, etc.)
The manufacturer explains:
lTo take over no responsibility in the case of accidents or damages on the basis of carelessness or disregard to the
instructionsin this manual.
lto reject every responsibility for the damages which originate from the improper use of the pump.

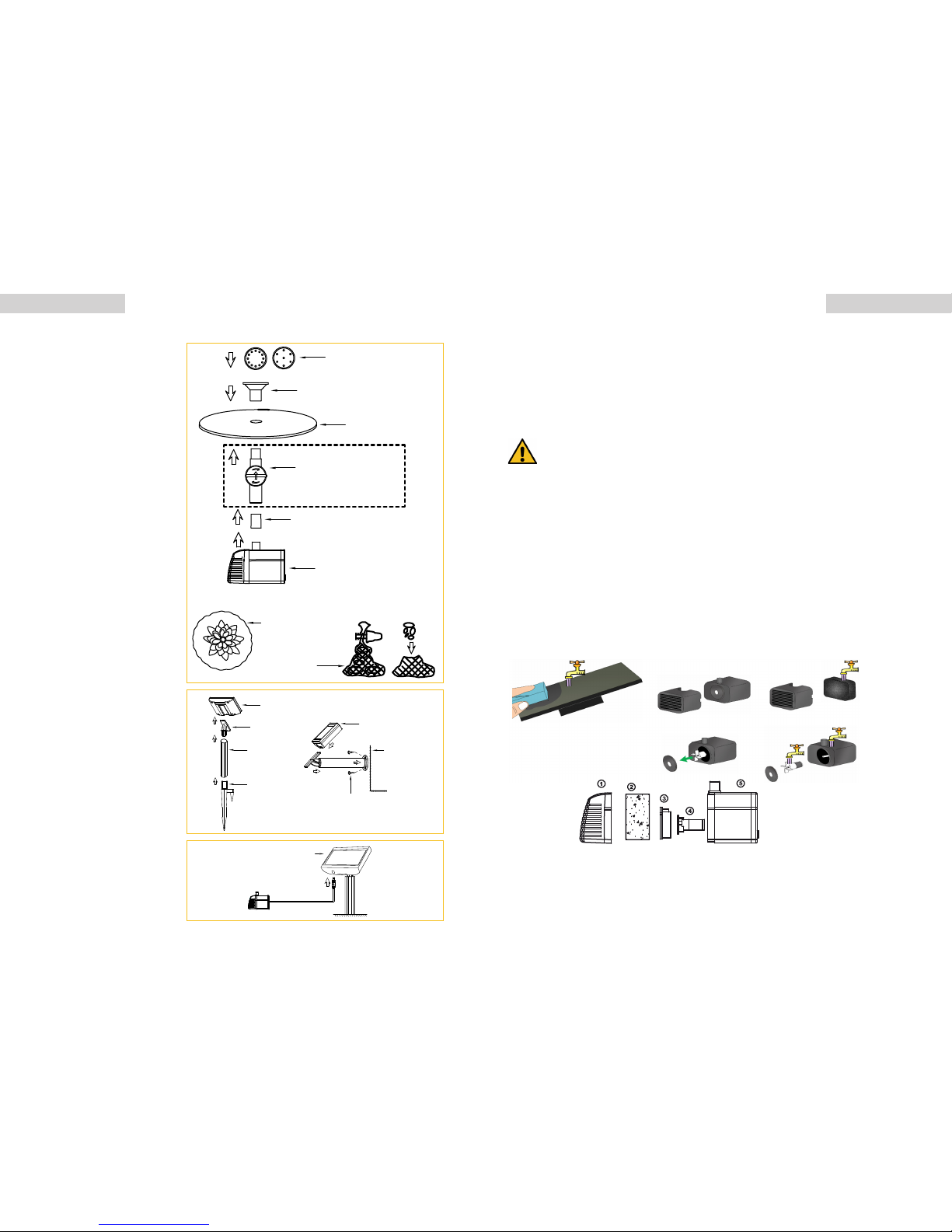

5. ASSEMBLY INSTRUCTION
Twist pump plug slightly and pushing
it into the pump socket. Make sure the
sealing ring is fully in groove.
Now your solar pump is ready to use. It
will begin to work after having received
sufcient direct sunlight.
Join the bracket, tube and ground spike
together and then attach the solar panel
to the bracket. Slide the bracket into the
bracket slot in the backside of the solar
panel.
A wall mounting bracket with 3pc wall
mounting screws are incluted in pack.
You can install the solar panel onto the
wall/fence (see diagram below).
Identify a suitable area in your pond for
the lotus oating fountain. Put together the
lotus with the pump.
A water ow valve is included in the packa-
ge. You can use it to adjust the fountain
hight to t your pond size, if necessary.
In order to keep the Lotus Fountain oating
in A desired position in your pond and stop
water loss from the pond, a net bag and
wire pack are provided to keep the oating
lotus in place.
Simply ll the net bag with small pepples
and size the wire length to the correct
depth of your pond.
Now the lled net bag will act as an Anchor
to keep your lotus fountain in position and
stop it from moving around.
12 hole daisy jet / 7 hole daisy jet
Fountain head adaptor
Pump outlet adaptor
Solar panel
Bracket
Tube
Ground spike
Solar panel
Solar panel
Wall
Screws 3pc
Pump
Pump
Assembled Lotus
Fill the net bag with small
stones to act as a ballast
Net bag
Lotus
Water flow valve
(if necessary)
8. SERVICING
If after some time the pump starts losing power or stops working, please clean up sediment in the pump shell or lter
cribs. Kindly note the pump can be opened by pressing down at the bottom of the lter housing. To clear the impeller,
open the pump housing at the front by sliding up the front plastic cover.
The solar module should only be
cleaned with soft tissue or propriety
glass cleaning solution. Pull off lter cover as shown Remove lter and rinse in water
Open impeller cover, then Rinse all parts thoroughly in water
impeller can be easily removed
1. Front case
2. Filter
3. Impeller cover
4. Impeller
5. Pump
6. PERFORMANCE
After you have assembled the lotus solar fountain and solar panel, the pump will begin to work after having received
sufcient direct sunlight.
l Solar power pulse timing function
The product is designed to work at a pulse timing mode of approximately 2 seconds on and 5 seconds off as long
as the pump is connected to the solar panel. The pump will shut down when day goes dark and restart when sun
comes out again next morning.
The performance of the pump depends on the orientation of the solar panels toward the sun and the intensity of.
The max. Data obtained under optimal conditions. Function in the shade or on cloudy days can not be guaranteed.
9. GUARANTEE REGULATIONS
For all manufacturer defects and material defects we grant the legal guarantee time (new and unused product). In
such cases
we take over the exchange or the repair of the pump. Forwarding expenses are not carried by us.
The guarantee is not valid with:
l Material wear (sealing rings, impeller wheels, impeller chambers)
l Unjustied interventions or changes in the pump

6 English Deutsch 7
INHALT
1. Vorwort ............................................................................................................................................................... 8
2. Allgemeines ........................................................................................................................................................ 8
3. Inbetriebnahme .................................................................................................................................................. 8
4. Frost .................................................................................................................................................................... 8
5. Aufbauanleitung ................................................................................................................................................. 9
6. Leistung der Pumpe .......................................................................................................................................... 10
7. Sicherheitshinweise .......................................................................................................................................... 10
8. Wartung ............................................................................................................................................................ 10
9. Garantiebestimmungen .................................................................................................................................... 10
10. Erkennen und Beheben von Fehlern ................................................................................................................ 11
11. Hinweise zur Produkthaftung ........................................................................................................................... 11
12. Entsorgungshinweise ....................................................................................................................................... 11
13. EU-Konformitätserklärung ................................................................................................................................ 11
14. Technische Daten ............................................................................................................................................. 12
Problem Possible cause Solution
Pump will not turn on No sunlight The orientation of the solar panles
up to the sun
Pump connector is not connected
correctly
See point 5
Defective pump / solar panel broken Replace pump or solar panel
Pump runs but no water is
encouraged
Pump impeller and lter housing
polluted
Disassemble and clean in accor-
dance with point 8, the pump and
the housing (by means of water and
a soft brush)
Coarsining or fountain nozzles dirty Disassemble and clean the tube
and the fountain nozzle
10. RECOGNISING AND REPAIRING OF MISTAKES
lDamages by selffault
lImproper servicing and improper use
l DRY RUN (Also partially!) of the pump
Moreover, we give no damage compensation for secondary damages!
13. NOTES ON PRODUCT LIABILITY
We point out, that we are only liable for damages under the Product Liability Act, which are caused by our units if no
changes were made to the equipment. We are only liable for repairs, if original spare parts and accessories were
used and repairs are carried out by our authorized service.
14. NOTES ON DISPOSAL
Electro devices of our company, labeled with the symbol of the crossed trash bin, are not permitted to
be disposed in your household garbage. We are registered at the German registration department EAR
under the WEEE-No. DE25523173. This symbol means, that you’re not allowed to treat this product as a
regular household waste item – it has to be disposed at a recycling collection point of electrical devices.
This is the best way to save and protect our earth.
THANK YOU FOR YOUR SUPPORT!
15. EU DECLARATION OF CONFORMITY
The undersigned 1A Pro Handels GmbH, Unterriethstr. 37, 65187 Wiesbaden conrms, that the products placed
on the market execution referred to the relevant regulations below, the relevant EU directives and harmonized corre-
sponds to the EU standard for security.
This declaration is valid insofar as no changes to the product are made.
Authorized person to keep the technical documents:
1A-Pro-Handels GmbH · Unterriethstraße 37 · D-65187 Wiesbaden
Low Voltage Directive (2006/95/EC)
EC Electromagnetic compatibility directive (2004/108/EC)
The following harmonized standards:
EN 55014-1:2006
EN 55022:2006
EN 55014-2:1997+A1:2001
Wiesbaden, 1st March 2017
ppa. Peter Neumüller

8 Deutsch Deutsch 9
2. ALLGEMEINES
Die Solar-Teichpumpen-Sets sind hochwertige Fontänen Pumpensysteme für den energiesparenden Einsatz im
Außen- bzw. Innenbereich. Der perfekte Blickfang in Ihrem Garten. Durch den Einsatz hochwertiger Solartechnik
sind die Solar-Teichpumpen-Sets netzunabhängig und überall sofort einsetzbar.
2.1 Es ist NICHT zu empfehlen, selbst technische Modikationen durchzuführen. Erstens ist nicht sicherge-
stellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.
2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen, und werden deswegen Ihre Ansprüche
vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre
gesetzliche Mitwirkungspicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.
3. INBETRIEBNAHME
l Entnehmen sie alle Teile vorsichtig und kontrollieren Sie diese auf Vollständigkeit. Folgende Teile müssen vorhanden sein:
1x Lotus-Blatt mit Blüte / 1x 12-loch-Düse / 1x Pumpe7-loch-Düse / 1x Fontänenadapter / 1x Pumpenauslass-
Adapter / 1x Durchussregler / Solarpanel / 1x Solarpanel-Klammer / 1x Verlängerungsrohr / 1x Bodenspitze / 3
Schrauben
l Entfernen Sie die Schutzfolie vom Solarpaneel (wenn vorhanden).
l Positionieren Sie das Solarpanel, so dass es direktes Sonnenlicht erhält. Die Pumpe kann nicht funktionieren, wenn die
Solarzelle beschattet wird. Passen Sie den Winkel des Solarpanels an. Schließen Sie die Pumpe und das Solarpanel
an (siehe Abbildung). Kontrollieren Sie, ob der Durchussregler an der Pumpe komplett geöffnet ist (sonst wird kein oder
wenig Wasser gefördert).
1. VORWORT
Zu dem Kauf unserer Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen.
Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte
aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen
Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu kör-
perlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den
Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
Bitte lesen Sie vor Inbetriebnahme
der Pumpe die Bedienungsanleitung Allgemeines Warnzeichen

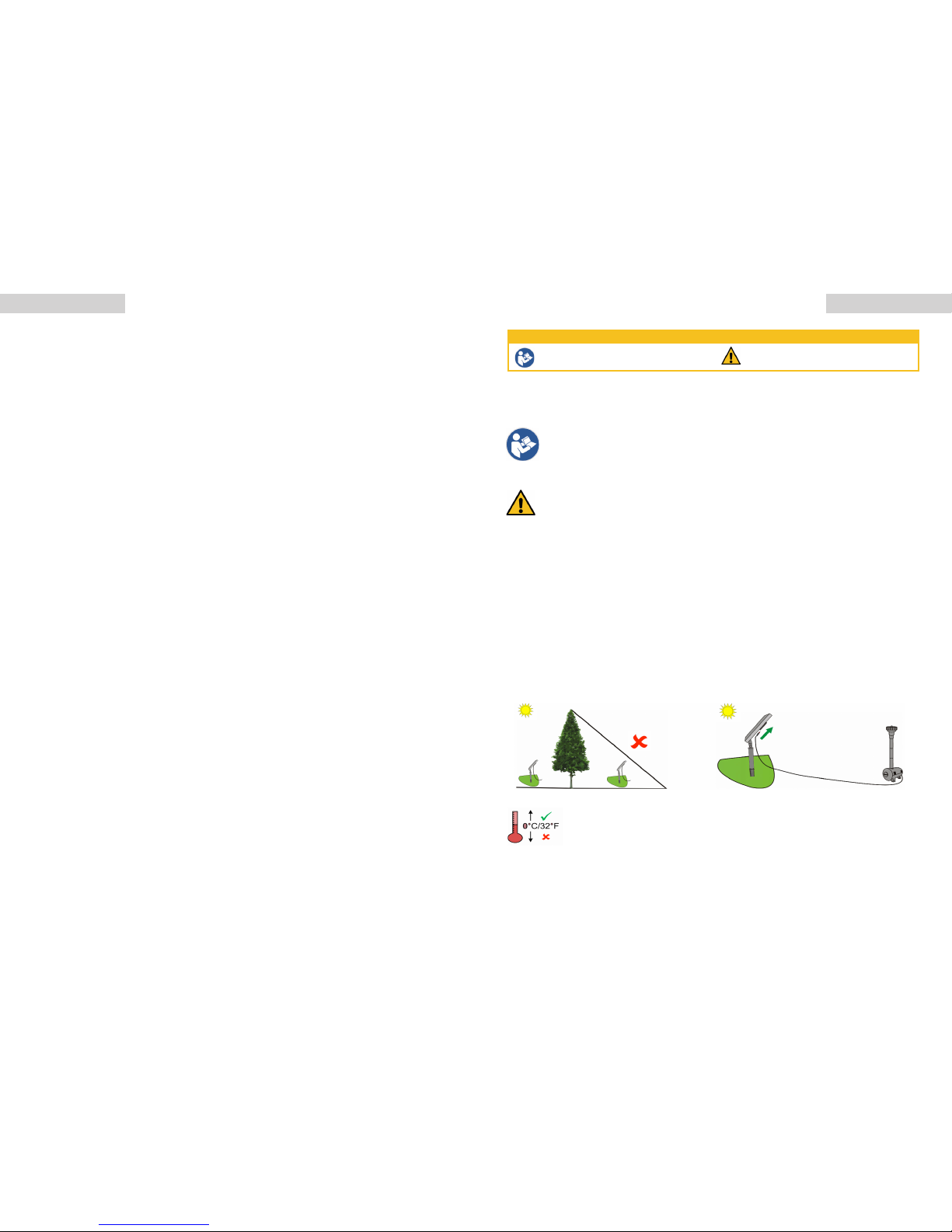

SICHERHEITSHINWEISE UND WARNUNGEN
4. FROST
Frost kann zu Schäden an der Pumpe und den Schalen führen. Bei Frostgefahr muss die Pumpe
aus dem Wasser entfernt, mit klarem Wasser gespült und trocken eingelagert werden.

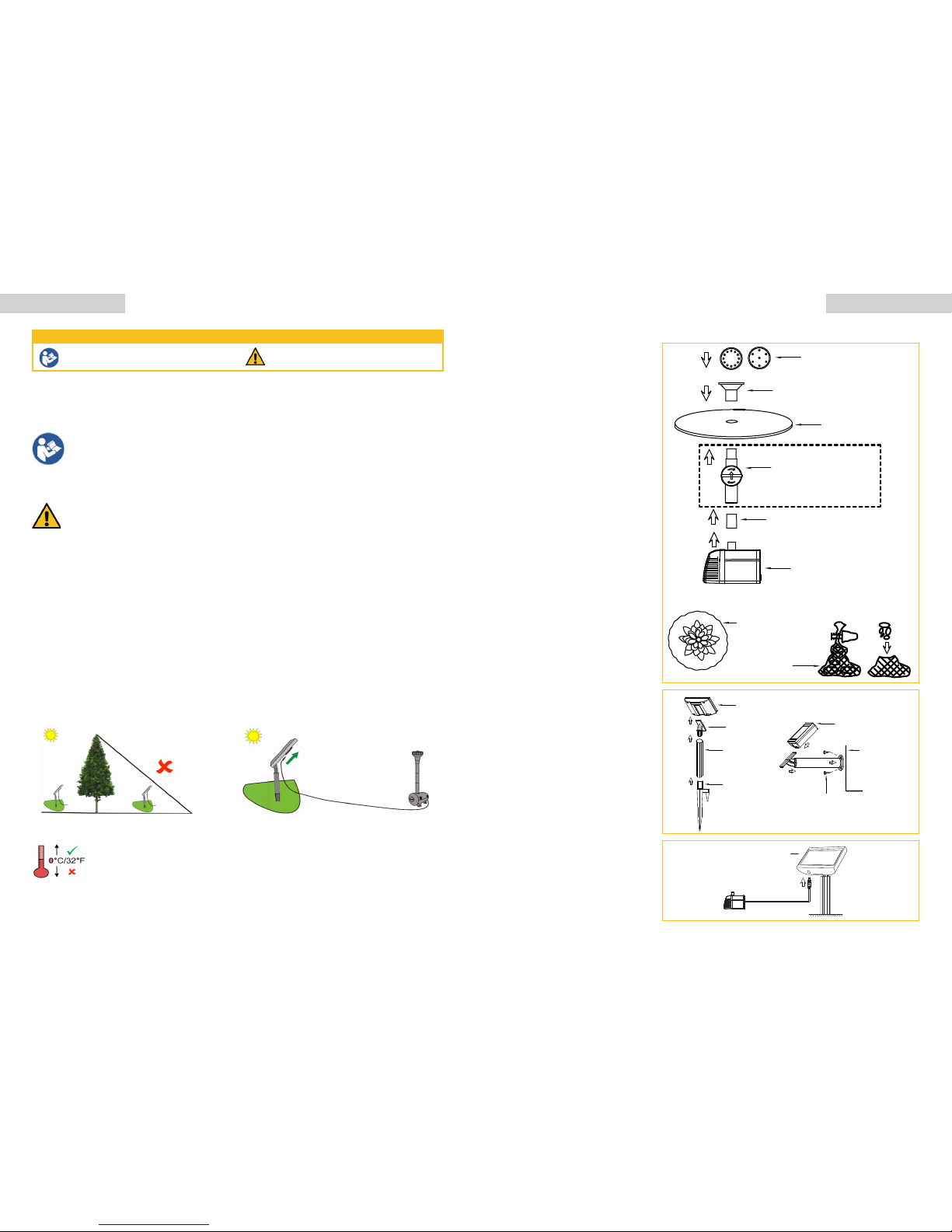

5. AUFBAUANLEITUNG
Stecken Sie den Pumpen-Stecker mit
einer leichten Drehung in den Pumpen-
sockel, Vergewissern Sie sich, daß der
Dichtungsring sicher sitzt.
Drücken Sie den Erdspieß in den Boden.
Stellen Sie sicher, daß das Solarpanel
direkte Sonneneinstrahlung erhält und
nicht durch Bäume oder Gebäude
beschattet wird.
Verbinden Sie die Halterung, Rohr und
Erdspieß, dann befestigen Sie das
Solar-Panel an der Halterung. Schieben
Sie die Halterung in den Schlitz auf der
Rückseite des Solarpanels.
Eine Wandhalterung mit 3 Schrauben
ist im Lieferumfang enthalten. Damit kön-
nen Sie das Solarpanel an einer Wand
montieren.
Wählen Sie einen geeigneten Platz in
Ihrem Teich für die schwimmende Lotus-
Fontäne.
Montieren Sie die Schwimmblüte und die
Pumpe wie in nebenstehender Zeichnung
dargestellt.
Ein Wasserdurchussventil ist im Lieferum-
fang enthalten. Damit können Sie die Höhe
der Fontäne regulieren.
Um den Lotus-Brunnen in der gewünsch-
ten Position im Teich zu halten sind im
Lieferumfang ein Netzbeutel und Draht
enthalten.
Füllen Sie einfach den Netzbeutel mit
kleinen Kieseln und kürzen Sie den Draht
entsprechend der Tiefe Ihres Teiches.
Jetzt agiert die gefüllte Netztasche als
eine Art Anker, um Ihren Lotusbrunnen in
Position zu halten.
12-loch-Düse / 7-loch-Düse
Brunnendüsen-Adapter
Pumpenauslass-Adapter
Solarpanel
Halterung
Rohr
Erdspieß
Solarpanel
Solarpanel
Wand
Schrauben 3x
Pumpe
Pumpe
Lotusfontäne
Füllen Sie den Netzbeutel mit
kleinen Kieseln
Netzbeutel
Lotus
Wasserdurchflussventil
(wenn benötigt)

10 Deutsch Deutsch 11
Problem Mögliche Ursache Lösung
Pumpe schaltet sich nicht ein
Keine Sonneneinstrahlung Die Ausrichtung des Solar- Panels
zur Sonne sichern
Stecker der Pumpe wurde nicht
richtig angeschlossen Siehe Punkt 5.5
Pumpe defekt / Solarpanel defekt Pumpe oder Solarpanel ersetzen
Pumpe läuft, jedoch wird kein
Wasser gefördert
Pumpenlaufrad bzw. Filtergehäuse
verschmutzt
Demontieren und reinigen Sie
entsprechend Pkt. 8 die Pumpe und
das Gehäuse (mittels Wasser und
weicher Bürste)
Der Durchussregler an der Pumpe
ist geschlossen
Den Durchussregler an der Pumpe
öffnen.
Verrohrung verschmutzt Demontieren und reinigen Sie die
Röhrchen und die Fontänendüsen
10. ERKENNEN UND BEHEBEN VON FEHLERN
7. SICHERHEITSHINWEISE
l Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
lPumpe niemals trocken betreiben
lDas Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten, ist untersagt
l Mediumtemperatur von max. 40°C beachten
l Jegliche Manipulation bzw. Änderung an den einzelnen Komponenten ist untersagt. Dadurch entfallen
jegliche Gewährleistungs- bzw. Garantieansprüche.
l Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei
Zimmertemperatur lagern
l Schließen Sie die Pumpe niemals an Wechselspannung an, sie ist nur für Gleichspannung ausgelegt.
l Keine entzündlichen Flüssigkeiten pumpen!
l Alle Solar Panel sind sehr empndlich, schützen Sie dieses vor allem vor äußeren mechanischen
Einwirkungen (Schlag, Erschütterung etc.)
Der Hersteller erklärt,
l Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anwei-
sungen in dieser Bedienungsanleitung zu übernehmen
l jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe entstehen, abzulehnen
9. GARANTIEBESTIMMUNGEN
Für alle Fabrikations- und Materialfehler gewähren wir die gesetzliche Garantiezeit (neue und ungebrauchte Ware). In sol-
chen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nicht getragen.
13. HINWEISE ZUR PRODUKTHAFTUNG
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht
werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen
durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatz-
teile und Zubehör verwendet wurden.
14. ENTSORGUNGSHINWEISE
Elektro-Geräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht über den Hausmüll
entsorgt werden, sondern sind an einer Annahmestelle für Recycling von elektronischen Geräten
abzugeben.
Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE25523173 gelistet.
So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei.
VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!
15. EU-KONFORMITÄTSERKLÄRUNG
Der Unterzeichner 1A Pro Handels GmbH, Unterriethstr. 37, 65187 Wiesbaden bestätigt, daß die umseitig benann-
ten Produkte in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen,
den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entspricht.
Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden.
Autorisierte Person zur Aufbewahrung der technischen Dokumente:
1A-Pro-Handels GmbH · Unterriethstraße 37 · D-65187 Wiesbaden
Richtlinie Niederspannung (2006/95/EG)
Richtlinie Elektromagnetische Verträglichkeit (2004/108/EG)
Folgende harmonisierte Normen:
EN 55014-1:2006
EN 55022:2006
EN 55014-2:1997+A1:2001
Wiesbaden, den 01.03.2017
ppa. Peter Neumüller
8. WARTUNG

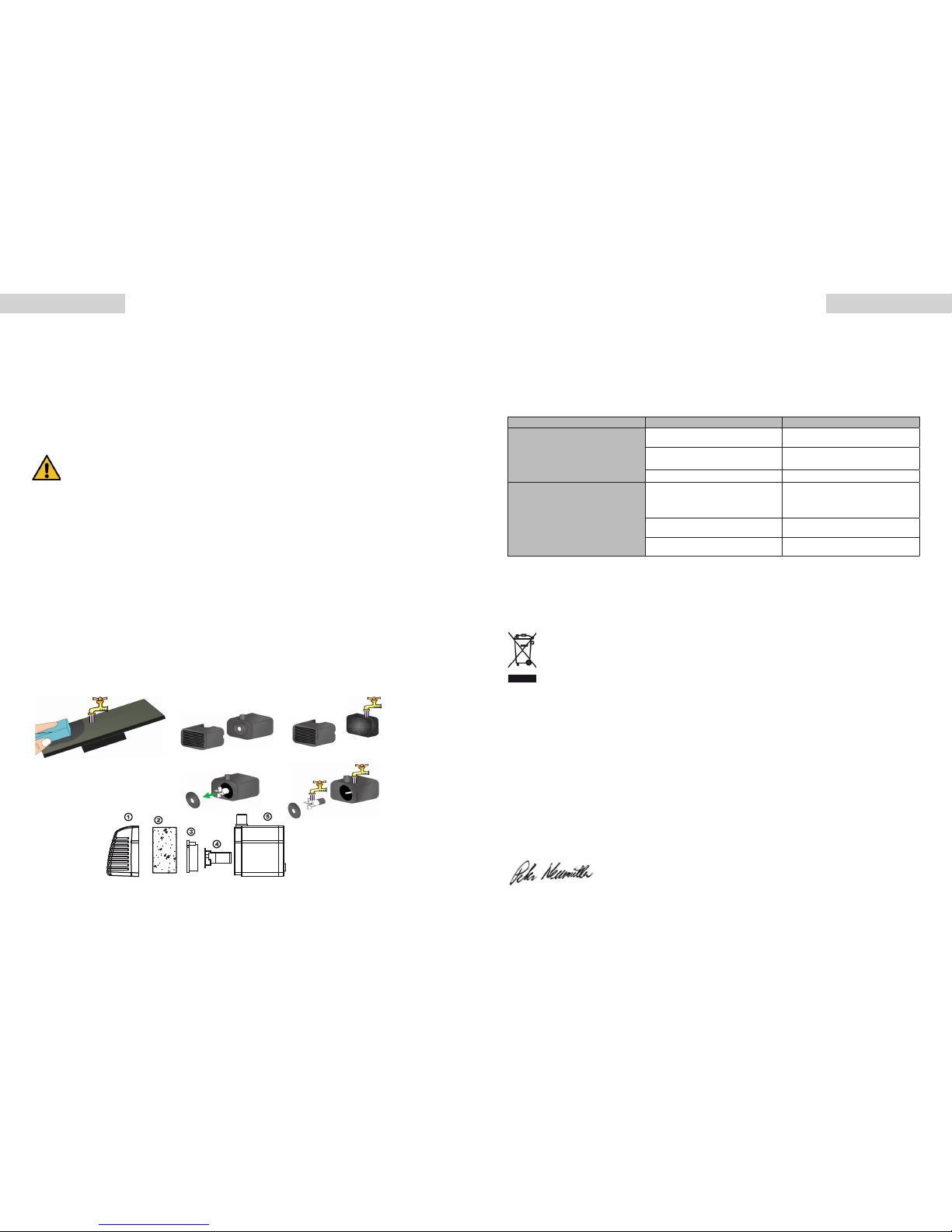

Die Pumpe sollte in regelmäßigen Zeitabständen, abhängig vom Verschmutzungsgrad des Teiches, von Sedimenten
und Ablagerungen gereinigt werden (siehe Abb. Abbildung ähnlich). Um das Pumpenlaufrad zu säubern, entfernen
Sie am Pumpengehäuse die vordere Kunststoffabdeckung (siehe Abb.).
Das Solar- Panel sollte nur mit einem
sauberen, weichen Tuch und einem
geeigneten nicht aggressiven Glas-
Reinigungsmittel gereinigt werden. Pumpengehäuse öffnen Filter entfernen und im Wasser spülen
Laufradgehäuse öffnen, Spülen Sie alle Teile gründlich mit Wasser
das Laufrad entnehmen
1. Gehäusedeckel
2. Filter
3. Laufrad-Schutz
4. Laufrad
5. Pumpe
6. LEISTUNG DER PUMPE
Nachdem Sie den Lotus-Solarbrunnen und das Solarpanel zusammengebaut haben, beginnt die Pumpe zu arbeiten, sobald
sie genügend direkte Sonneneinstrahlung erhält.
l Zeit- Taktung
Das Produkt ist so ausgelegt, dass es im Zeit- Taktung-Modus ca. 2 Sekunden an - und 5 Sekunden ausgeschaltet ist,
solange die Pumpe an das Solarpanel angeschlossen ist. Sie startet wieder, wenn die Sonne am nächsten Morgen wieder
aufgeht.
Die Leistung der Pumpe hängt von der Ausrichtung des Solarpanels zur Sonne und deren Intensität ab. Die max. Leistung
wird bei optimalen Bedingungen im Sommer und teilweise im Herbst und Frühjahr erreicht. Eine Funktion im Schatten oder
bei bewölktem Himmel kann nicht garantiert werden.
Die Garantie gilt nicht bei:
l Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
l Unberechtigten Eingriffen oder Veränderungen an der Pumpe
l Beschädigungen durch Selbstverschulden
l Unsachgemäßer Wartung und unsachgemäßem Betrieb
l TROCKENLAUF (auch testweise!) der Pumpe
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

Imprint/Impressum
1A Pro Handels GmbH
www.pro-pumpe.de
Email: info@1a-pro-handel.de
Tel.: [phone]
Fax: [phone]
12 Englisch/Deutsch
de
English Deutsch (SP02129-3) (SP02128-3)
Pump
Max. pump capacity Max. Fördemenge 150 l/h 150 l/h
Max pump height Max. Förderhöhe 35 cm 35 cm
Max. water temperature Max. Wassertemperatur 40 °C 40 °C
Solar module
Rated voltage Nennspannung 5 V 5 V
Amperage Stromstärke 0,160 A 0,160 A
Power Wattleistung 0,8 W 0,8 W
Dimension (LxWxH) Maße (LxBxH) 120x77x26mm 120x77x26mm
Protection grade, Panel/Pump Schutzklasse, Panel/Pumpe IP44 / IP68 IP44 / IP68
Dimension (LxWxH) Maße (LxBxH) 28x28x10cm 28x28x10cm
Total weight Gesamtgewicht ca. 0,5 kg ca. 0,5 kg
Length of cable Kabellänge 5 m 5 m
Ambient temperature Umgebungstemperatur 0°C - 45°C 0°C - 45°C
14. TECHNICAL DATA / TECHNISCHE DATEN
