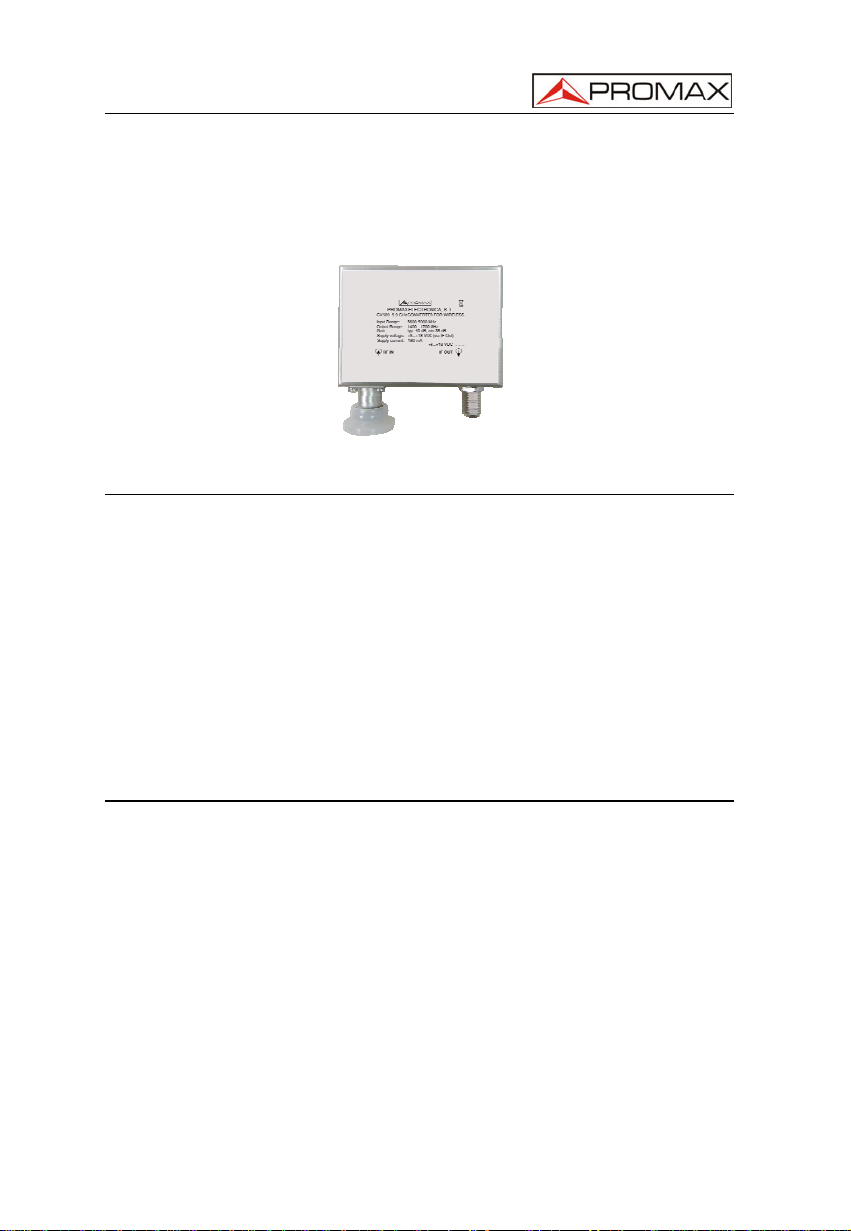

Promax CV-589 User manual

CONVERTIDOR 5,6 - 5,9 GHZ
5.6 - 5.9 GHZ DOWN CONVERTER
CV-589
- 0 MI2063 -

MANUAL DE INSTRUCCIONES CV-589
03/2015 Página 1
MANUAL DE INSTRUCCIONES
CV-589
INTRODUCCIÓN
El CV-589 es un convertidor de radio frecuencia para la banda de frecuencias
entre 5,6 y 5,9 GHz. Esta banda que tiene 300 MHz de ancho es convertida a un
margen de frecuencias de 1400 a 1700 MHz para poder ser visualizada y medida
utilizando un analizador de espectros de la banda SAT.
Es un dispositivo activo y debe alimentarse desde el analizador de espectros por
medio de la fuente de alimentación para LNB.
El convertidor CV-589 puede utilizarse en combinación con un analizador de
espectros de la familia TV EXPLORER o HD RANGER. Algunas de sus aplicaciones
son el alineamiento de enlaces “wireless” punto a punto, medida de señales en redes
de área local sin hilos (WLAN) ó ISM (Industrial Scientific Medical), etc.
ESPECIFICACIONES
Margen de frecuencias de entrada 5,6 — 5,9 GHz
Conector de entrada RF Tipo SMA
Margen de frecuencias de salida 1400 — 1700 MHz
Conector de salida RF Tipo F
Frecuencia del oscilador local 4200 MHz
Ganancia típico 40 dB, mínimo 38 dB
Tensión de alimentación 18 V DC vía el conector de salida RF
Consumo de corriente 180 mA
Dimensiones 82 x 64 x 22 mm
Peso 120 g
Accesorios incluidos 1 x F/F cable coaxial

MANUAL DE INSTRUCCIONES CV-589
Página 2 03/2015
UTILIZANDO EL CONVERTIDOR
En primer lugar es necesario conectar la salida de RF del convertidor al
analizador de espectros utilizando el cable coaxial que se suministra. La fuente de
señal o la antena de pruebas deben conectarse a la entrada de RF para finalmente
alimentar desde el analizador de espectros. Si el CV-589 se utiliza con un medidor de
campo de la familia TV EXPLORER o HD RANGER, la indicación de “drain” o "drenaje"
sobre el analizador de espectros confirmará que el convertidor está activo.
Para visualizar el rango completo de 5,6 — 5,9 GHz es recomendable seleccionar
en el analizador de espectros un “span” de 300 MHz con una frecuencia central de
1550 MHz y un nivel de referencia de 90 dBμV. Esto mostrará el rango de 1400 a
1700 MHz sobre el analizador proporcionando una vista buena y práctica del rango
completo deseado 5,6 — 5,9 GHz.
Las señales utilizadas en esas aplicaciones tienen esquemas de modulación
complejos tales como por ejemplo el DQPSK (Differential Quadrature Phase Shift
Keying) y pueden no estar siempre presentes en el canal o tener la portadora
suprimida. En esos casos es de gran ayuda utilizar las funciones memorización de
máximos (MAX HOLD / Retención de máximos) o de mínimos (MIN HOLD / Retención
de mínimos) en el analizador de espectros.

USER’S MANUAL CV-589
03/2015 Page 1
USER’S MANUAL
CV-589
INTRODUCTION
The CV-589 is a radio frequency down converter for the 5.6 to 5.9 GHz frequency
range. This band which is 300 MHz wide is down converted to the frequency range from
1400 to 1700 MHz so that it can be viewed and measured using a SAT band spectrum
analyser.
It is an active device and it must be supplied from the spectrum analyser via the
LNB power supply.
The CV-589 down converter can be used together with TV EXPLORER or
HD RANGER range of spectrum analysers. Possible applications cover wireless point
to point link alignment, wireless LAN (WLAN) extenders or ISM (Industrial Scientific
Medical) signal testing, etc...
SPECIFICATIONS
RF input Range 5.6 — 5.9 GHz
RF input connector SMA type
RF output Range 1400 — 1700 MHz
RF output connector F type
LO Frequency 4200 MHz
Gain typ. 40 dB, min 38 dB
Supply voltage 18 V DC via de RF output connector
Current consumption 180 mA
Dimensions 82 x 64 x 22 mm
Weight 120 g
Included accessories 1 x F/F coaxial cable

MANUAL DE INSTRUCCIONES CV-589
Page 2 03/2015
USING THE DOWN CONVERTER
First of all the RF output should be connected to the spectrum analyser input
using the supplied coaxial cable. The signal source or the test antenna should then be
connected to the down converter RF input to finally activate the spectrum analyser
power supply. If the CV-589 is used with TV EXPLORER or HD RANGER range of
spectrum analysers, the drain indication on the analyser will confirm that the down
converter is active.
In order to view the full 5.6 — 5.9 GHz band the recommended settings on the
spectrum analyser are 300 MHz span, 1550 MHz centre frequency and 90 dBμV
reference level. This will display the 1400 to 1700 MHz on the analyser providing a
good and practical overview of the full 5.6 — 5.9 GHz range.
Signals used in many of those applications have complex modulation schemes
such us DQPSK for instance (Differential Quadrature Phase Shift Keying) and may not
be present in the channel all the time or may have suppressed carrier. In such cases it
is very helpful to use the MAX HOLD or MIN HOLD function on the spectrum analyser.

PROMAX ELECTRONICA, S. L.
Francesc Moragas, 71-75
08907 L’HOSPITALET DE LLOBREGAT (Barcelona)
SPAIN
Tel. : [phone] *Tel. Intl. : ([phone]
Fax : [phone] *Fax Intl. : ([phone]
http://www.promaxelectronics.com
e-mail: [email protected]
