QSC PLX 1202 User manual

1
▼PLX 1202
▼PLX 1602
▼PLX 2402
▼PLX 3002
▼PLX 3402
PLX™ Series Amplifiers
TD-000072-00
Rev.C
User Manual
Manuel de
l’utilisateur
Bedienhandbuch
Manual del Usuario
*TD-000072-00*

2
Erklärung der
Bildsymbole
Das Blitzzeichen innerhalb eines
gleichseitigen Dreiecks warnt den
Benutzer vor nicht isolierter,
gefährlicher Spannung im Inneren
des Gerätes. Diese Spannung ist
hoch genug, um Personen durch
elektrischen Schlag zu gefährden.
Das Ausrufungszeichen innerhalb
einesgleichseitigenDreiecks weist
den Benutzer auf wichtige
Bedienungs- und
Wartungsanweisungen hin, die in
den gerätebegleitenden Unterlagen
aufgeführt sind.
Explicación de
símbolos
El rayo dentro de un tríangulo
equilátero alerta al usuario de la
presencia de voltaje peligroso no
aislado dentro del producto, que
puede tener un nivel suficiente para
constitutuir un riesgo de descarga
eléctricapara el usario.
Elsigno de exclamacióninscritoen
un triángulo equilátero alerta a los
usuarios de la presencia de
instrucciones importantes de
funcionamiento y mantenimiento
(servicio)en laliteratura que
acompaña al producto.
Explanation of
graphical symbols
The lightning flash with arrowhead
symbol,withinanequilateral
triangle, is intended to alert the user
to the presence of uninsulated
“dangerous voltage” within the
product’s enclosure that may be of
sufficient magnitude to constitute a
riskof electricshocktohumans.
The exclamation point within an
equilateral triangle is intended to
alert the users to the presence of
important operating and
maintenance(servicing) instructions
in the literature accompanying the
product.
Explication des
symboles graphiques
Lesymboleéclairavec pointe de
flèche à l'intérieur d'un triangle
équilatéral est utilisé pour alerter
l'utilisateur de la présence à
l'intérieur du coffret de "tension non-
isolée dangereuse" d'ampleur
suffisante pour constituer un risque
de choc électrique pour l'être
humain.
Lepointd'exclamationàl'intérieur
d'un triangle équilatéral est employé
pour alerter les utilisateur de la
présence d'instructions importantes
pour le fonctionnement et l'entretien
(service)dans les documents
accompagnant l'appareil.
CAUTION: To reduce the risk of
electric shock, do not remove
the cover. No user-serviceable
parts inside. Refer servicing to
qualified service personnel.
WARNING: To prevent fire or
electric shock, do not expose
this equipment to rain or mois-
ture.
ATTENTION: Pour éviter les
risques de choc électrique, ne
pas enlever le couvercle. Cet
appareil ne comporte aucune
pièce pouvant être réparée par
l'utilisateur. Confier l'entretien
à un technicien qualifié.
AVERTISSEMENT: Pour éviter le
risque de choc électrique ou
d'incendie, n'exposez cet
appareil ni à l'humidité exces-
sive ni aux projections d'eau
(pluie, ruissellement, etc …)
VORSICHT: Um Gefährdung
durch elektrischen Schlag zu
vermeiden, darf das Gehäuse
nicht geöffnet werden. Es
befinden sich keine vom
Benutzer reparierbaren Teile im
Inneren des Gerätes. Über-
lassen Sie jegliche Reparatur
dem qualifizierten Fachmann.
WARNUNG: Um die Gefahr eines
Brandes bzw. eine Verletzung
durch elektrischen Schlag zu
vermeiden, sollten Sie das Gerät
niemals Regen oder Feuchtig-
keit aussetzen.
PRECAUCIÓN: Para reducir el
riesgo de descarga eléctrica,
no quite la tapa. El usario no
debe ajustar los componentes
internos. Para mantenimiento
solicite la ayuda de personal
cualificado.
AVISO: Para evitar un incendio
o una descarga eléctrica, no
exponga este equipo a la lluvia
o humedad.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION!
RISQUE DE CHOC
ÉLECTRIQUE
NE PAS OUVRIR
VORSICHT
GEFAHR EINES
ELEKTRISCHEN SCHLAGES.
NICHT ÖFFNEN!
PRECAUCIÓN
RIESGO DE DESCARGA
ELÉCTRICA. NO LO ABRA.

3
Sound reinforcement ........................................... 20
Sonorisation
Beschallung
Sonidoenvivo
Instrument amplification ..................................... 21
Amplificationd'instrument
Instrument-Verstärkung
Amplificacióndeinstrumento
TROUBLESHOOTING....................................... 22–25
DÉPANNAGE
FEHLERBEHEBUNG
BUSQUEDA DE AVERÍAS
Problem: no sound ................................................ 22
Problème: pasdeson
Problem: kein Ton
Problema: nohaysonido
Problem: distorted sound .................................... 23
Problème: sondistortionné
Problem: Verzerrungen
Problema: sonidodistorsionado
Problem: no channel separation ....................... 24
Problème: pasdeséparationdescanaux
Problem: keineKanaltrennung
Problema: nohayseparaciónentreloscanales
Problem: hum ......................................................... 24
Problème: ronflement
Problem: Brummen
Problema: zumbidos
Problem: hiss ......................................................... 25
Problème: sifflement
Problem: Rauschen/Zischen
Problema: ruido( hiss )
Problem: squeals and feedback ........................ 25
Problème: bruitseteffetLarsen
Problem: PfeifenundRückkopplungen
Problema: chillidosyretroalimentación
INNERWORKINGS ............................................ 26,27
SOUS LE CAPOT
INNERER AUFBAU
OPERACIÓNINTERNO
SPECIFICATIONS ...............................................28,29
SPÉCIFICATIONS
TECHNISCHEDATEN
ESPECIFICACIONES
WARRANTYINFORMATION ................................. 30
INFORMATIONS DE GARANTIE
GARANTIE-BEDINGUNGEN
INFORMACIÓN DE GARANTÍA
ADDRESS& TELEPHONEINFORMATION ........... 31
ADRESSEPOSTALEETNUMÉROS
ADRESSEUND TELEFONNUMMERN
DIRECCIÓNYTELÉFONO
Explanation of graphical symbols...................... 2
Explicationdessymbolesgraphiques
ErklärungderBildsymbole
Explicacióndesímbolos
TABLEOFCONTENTS .............................................. 3
Tabledesmatières
Inhaltsverzeichnis
Tabladelasmaterias
Declaration of Conformity ..................................... 4
DéclarationdeConformité
Konformitätserklärung
DeclaracióndeConformidad
INTRODUCTION.................................................... 5–7
AVANT-PROPOS
EINFÜHRUNG
INTRODUCCIÓN
Front panel ............................................................... 6
Panneauavant
Vorderseite
Panelfrontal
Rear panel ................................................................ 7
Panneauarrière
Rückseite
Panelposterior
FEATURES&SETUP .......................................... 8–13
CARACTÉRISTIQUESETLEURUTILISATION
AUSSTATTUNG & EINSTELLUNGEN
CARACTERÍSTICASYAJUSTES

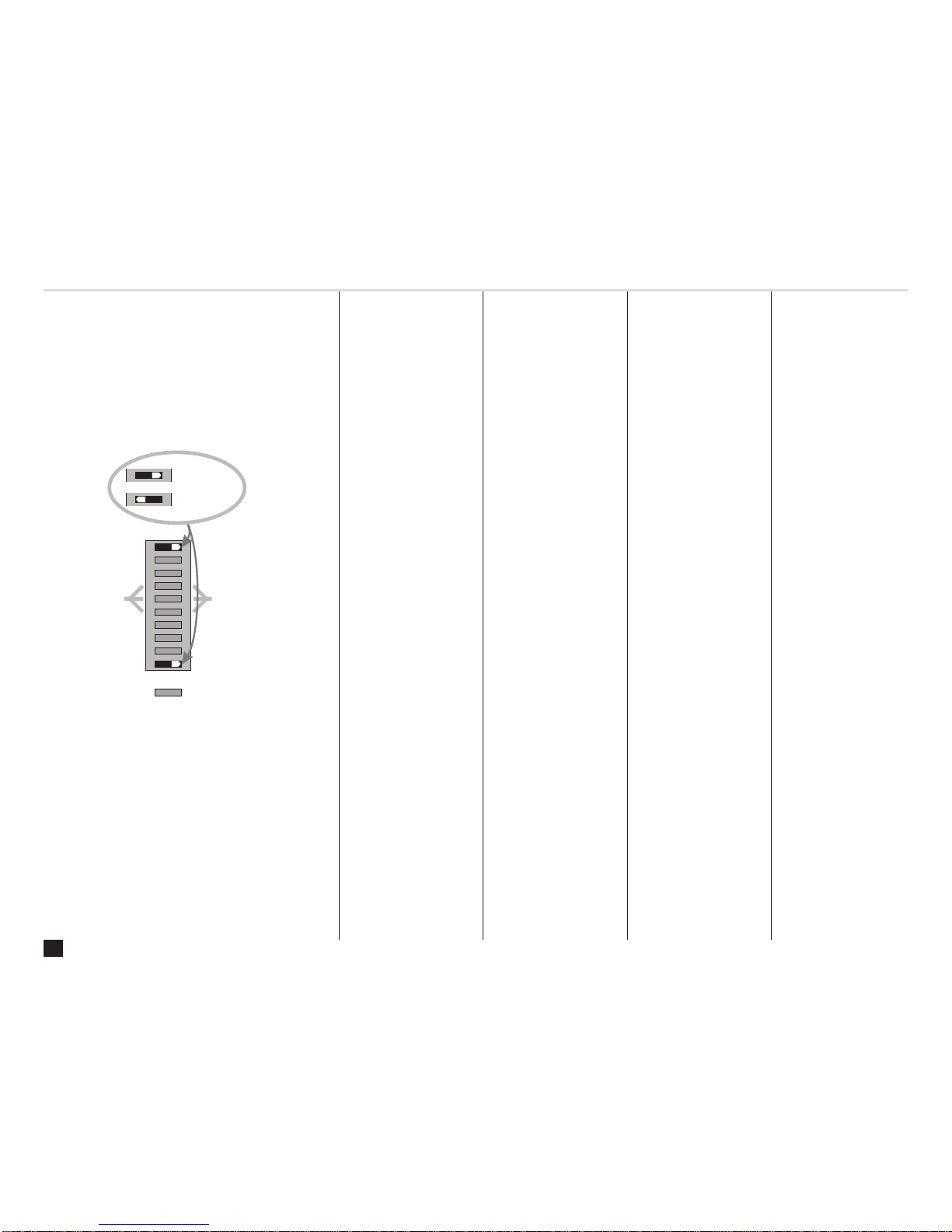

Cliplimiter ................................................................ 8
Limiteurd'écrêtement
ClipLimiter
Limitadordepicos
Input filter ................................................................. 9
Filtresd'entrée
Eingangsfilter
Filtrodeentrada

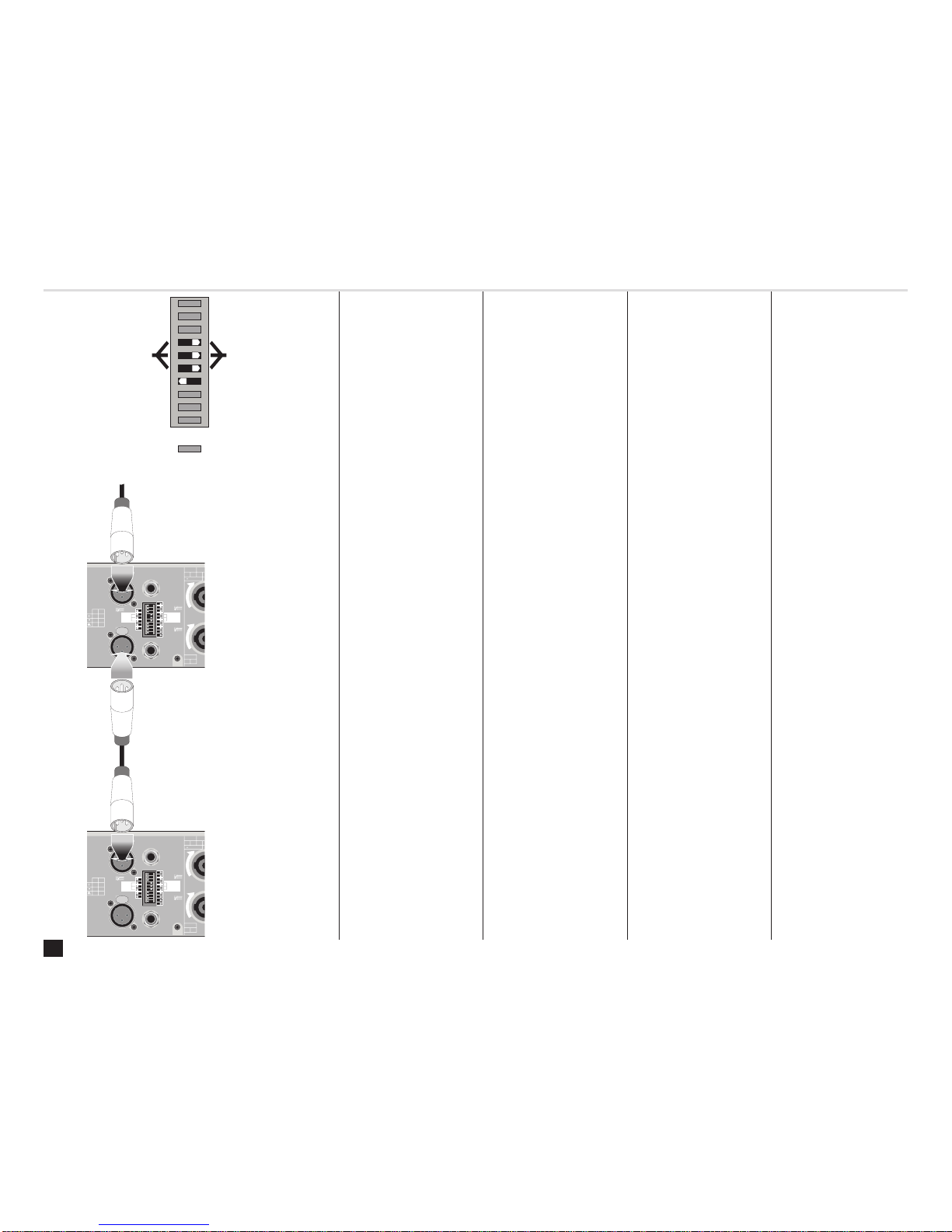

Parallel input mode .............................................. 10
Modeentréesparallèles
Eingangsparallelschaltung
Mododeentradasparalelas
Bridge mono mode ............................................... 11
Modepontémono
Monobrückenbetrieb
Modopuenteadoenmono
What are the differences among Stereo,
Parallel Input, and Bridge
Mono modes?............................................... 12
Modesstéréo,parallèleetponté,quellessont
lesdifférences?
UnterschiedezwischenStereo-,Parallel-und
Monobrückenbetrieb
¿CuálessonlasdiferenciasentrelosmodosEstéreo,
EntradasParalelasyPuenteadoenMono?
INSTALLATION........................................................ 14
INSTALLATION
EINBAU
INSTALACIÓN
CONNECTIONS ................................................. 15–17
CONNEXIONS
ANSCHLÜSSE
CONEXIONES

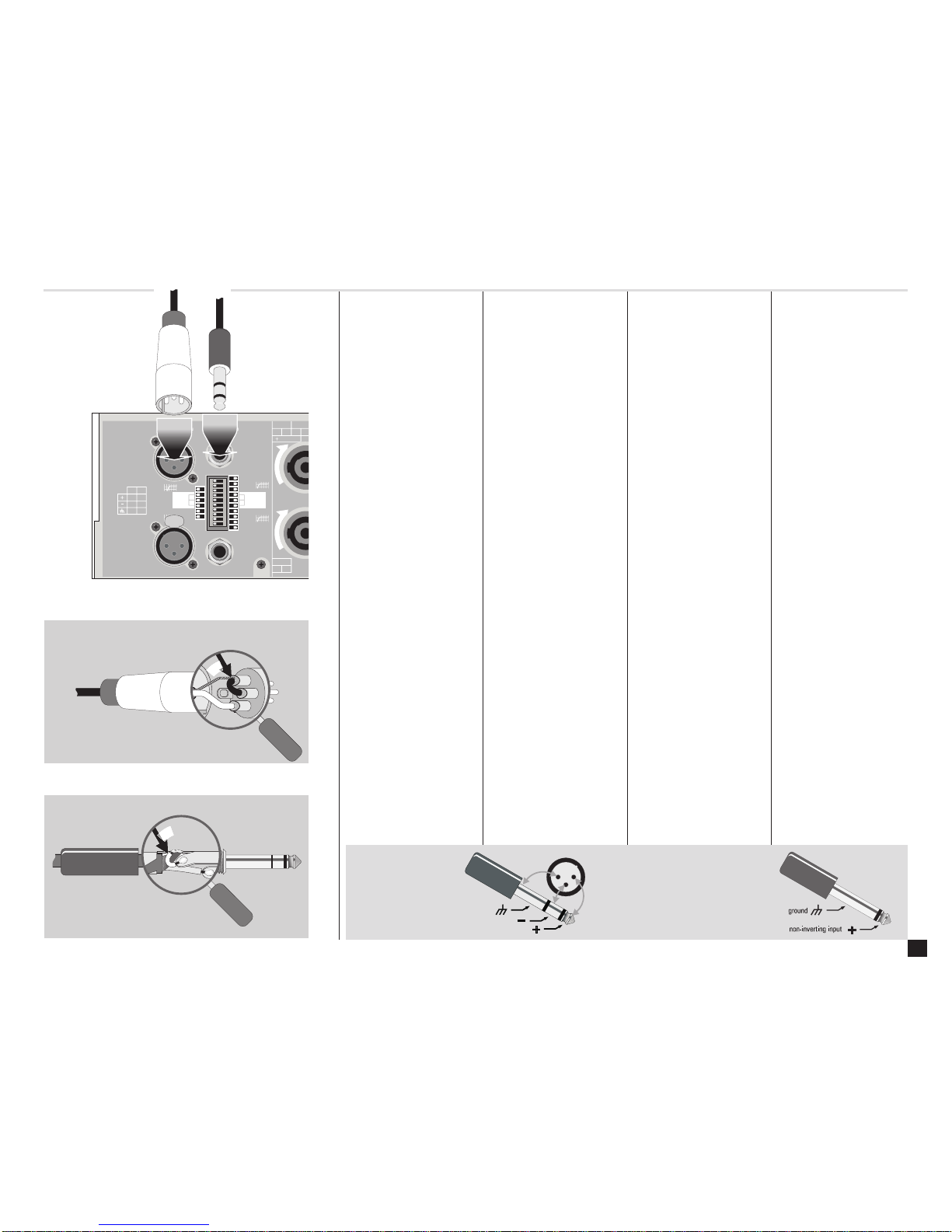

Inputs....................................................................... 15
Entrées
Eingänge
Entradas

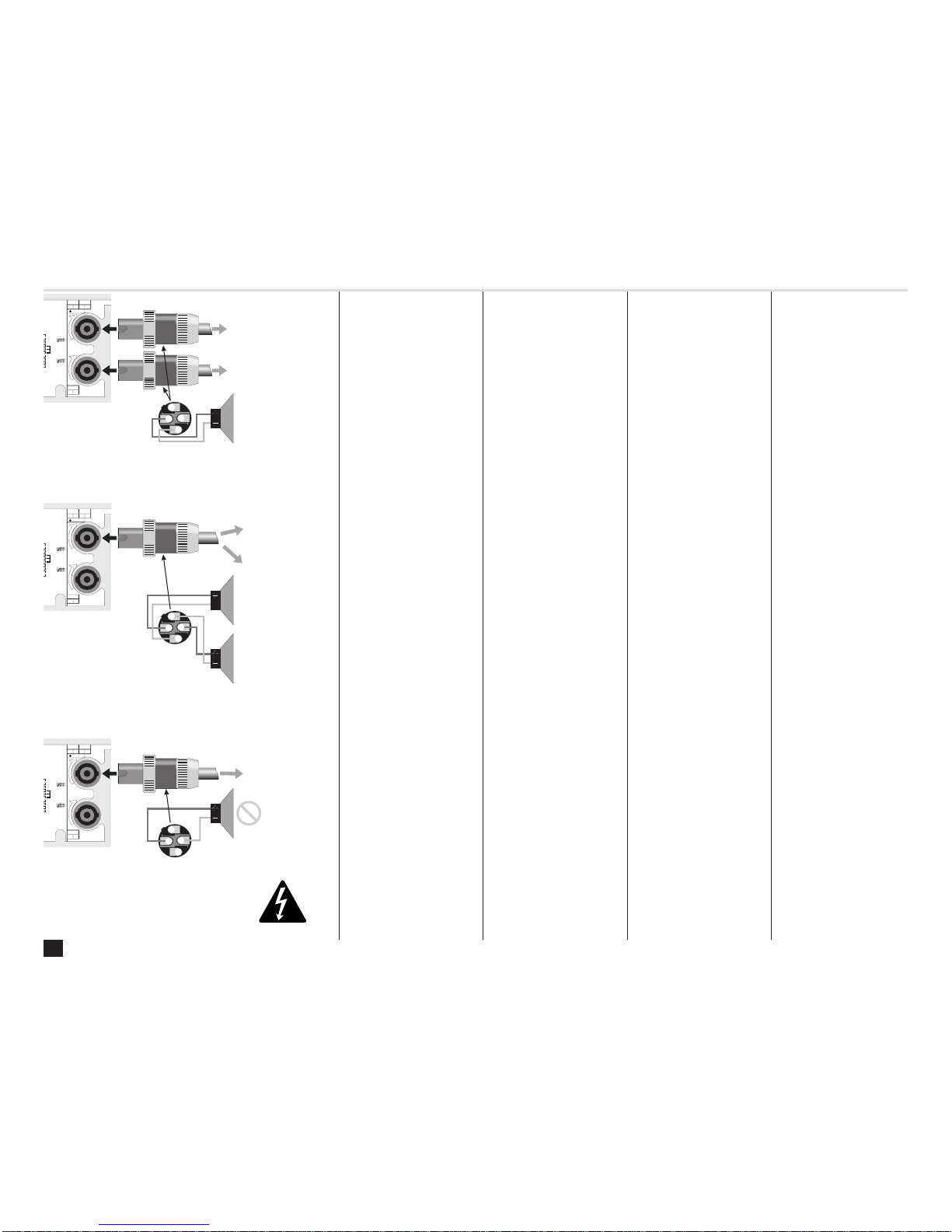

Speakon™ outputs ............................................... 16
SortiesSpeakon™
Speakon™Ausgänge
SalidasSpeakon™
Binding post outputs ............................................ 17
Bornesàécrou
Anschlussklemmen
Terminalescontornillo
Operating voltage (AC mains)............................. 17
Tensiond’utilisation(alimentationCA)
Netzanschluß
Voltajedeoperación(CAprincipal)
OPERATION........................................................ 18,19
UTILISATION
BETRIEB
OPERACIÓN

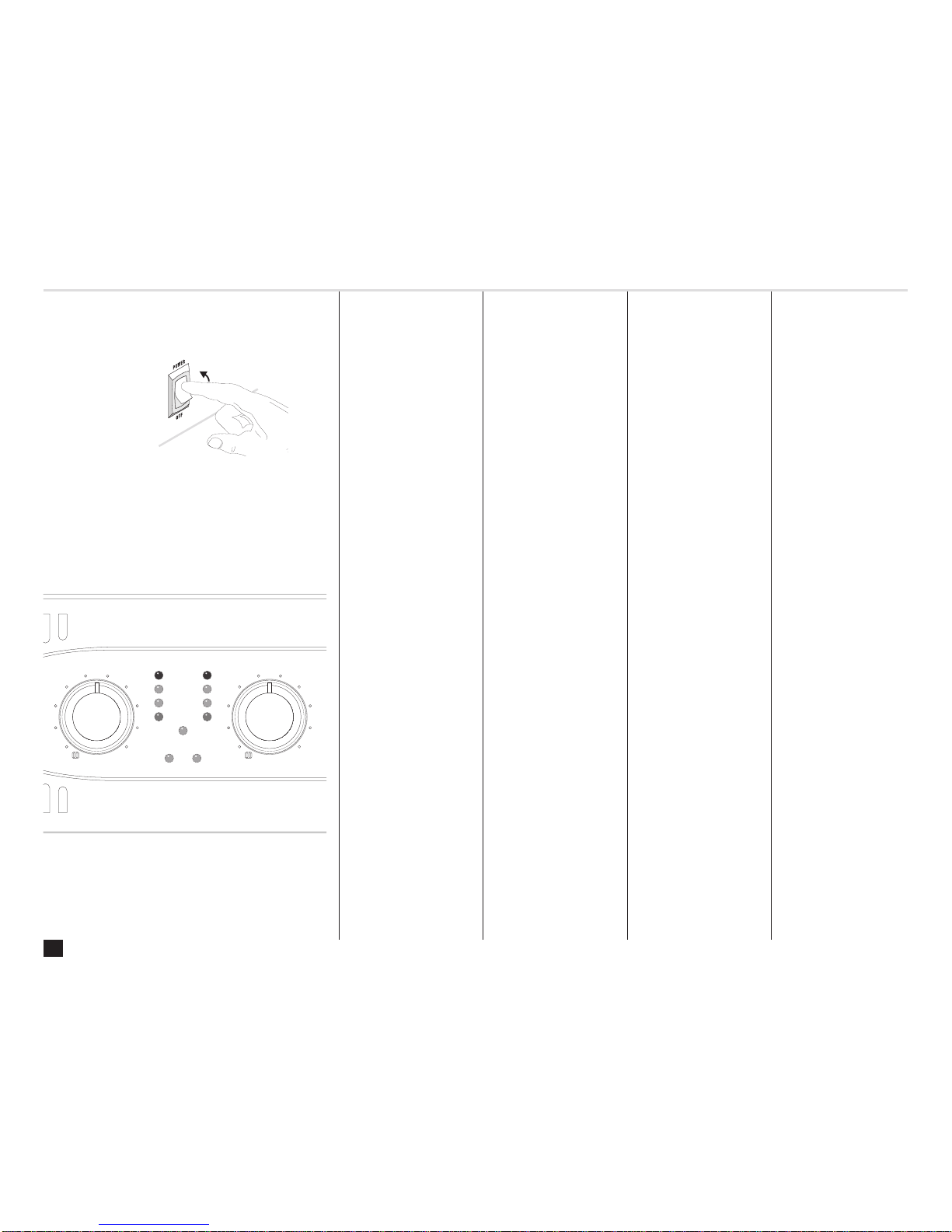

AC power switch .................................................. 18
Interrupteurd'alimentationCA
Netzschalter
Interruptordeencendido
Gain controls ......................................................... 18
Contrôlesdegain
Verstärkungsregler
Controlesdeganancia
LED indicators ....................................................... 18
IndicateursDEL
LED-Anzeige
IndicadoresLED
Fan cooling ............................................................ 19
Ventilation
Lüfterkühlung
Ventilación
Safe operating levels ........................................... 19
Niveauxd'utilisationsécuritaires
Betriebspegel
Nivelesadecuadosdeoperación
APPLICATIONS .................................................. 20,21
APPLICATIONS
ANWENDUNGSBEISPIELE
APLICACIONES
TABLE OF CONTENTS ▼ TABLE DES MATIÈRES ▼ INHALTSVERZEICHNIS ▼ TABLA DE LAS MATERIAS

4
Declaration of
Conformity
QSC Audio Products, Inc. declares as
itssoleresponsibility that the above
namedproductis in compliance with
the Council Directive 89/336/EEC of
3 May 1989 on the harmonization of
the laws of the Member States
relating to electromagnetic
compatibility,aswellasrequirements
of the harmonized product standard
EN 55013 related to the limits and
the methods of measurement of
radio disturbance characteristics of
broadcast receivers and associated
equipment, and EN 55020, related to
the electromagnetic immunity of
broadcast receivers and associated
equipment.
QSC Audio Products, Inc. further
declaresas itssole responsibilitythat
the above named product is in
compliance with the Council
Directive 73/23/EEC of 19 February
1973 on the harmonization of the
laws of the Member States relating
toelectricalequipmentfor use within
certain voltage limits and the Council
Directive 93/68/EEC of 22 July 1993
which amends the previous
mentioneddirective, aswell as
requirements of the harmonized
product standard EN 60065, related
to safety requirements of the
harmonized product standard EN
60065, related to safety
requirements for mains operated
electronic and related apparatus for
household and similar general use.
Déclaration de
Conformité
QSC Audio Products Inc déclare être
seul responsable que le produit
nommé ci-dessus est en conformité
avec la directive européenne 89/
336/EEC du 3 mai 1989 concernant
l’harmonisationdes lois des états
membresrelativesàlacompatibilité
électromagnétique, ainsi que de les
spécifications de la norme
harmonisée EN 55013 relative aux
limites et méthodes de mesure des
perturbations radio des récepteurs
de télédiffusion et équipements
associés, et EN 55020 relative à
l’immunité électromagnétique des
récepteurs de télédiffusion et
équipements associés.
QSC Audio Products Inc déclare de
plus être seul responsable que le
produit nommé ci-dessus est en
conformitéavec la directive
européenne 73/23/EEC du 19
février 1973 concernant
l’harmonisationdes lois des états
membres relatives aux équipements
électriques pour un usage dans une
certainelimite de tension,et à la
directive 93/68/EEC du 22 juillet
1993 qui amende la directive
précédente, ainsi qu’aux
spécifications de la norme
harmonisée EN 60065, relative à la
sécurité pour les appareils
électriques d’usage domestique et
général connectés au réseau
électrique.
Konformitätserklärung
QSC Audio Products, Inc. erklärt in
alleiniger Verantwortung, daß
dieses Produkt der Ratsdirektive 89/
336/EEC vom 3. Mai 1989 zur
Gesetzesharmonisierung der
Mitgliedstaaten betreffend der
elektromagnetischen Kompatibilität
entspricht, sowie die Erfordernisse
der Einheitlichen Norm EN55013
bezüglich Grenzen und
Messmethoden von
Rundfunkstörungscharakteristik von
Rundfunkempfängern und
zugehörigen Geräten erfüllt, sowie
der Einheitlichen Norm EN55020
bezüglich der elektromagnetischen
Strahlungssicherheit von
Rundfunkempfängern und
zubehörigen Geräten.
QSC Audio Products, Inc. erklärt
ferner, daß das oben bezeichnete
Produkt der Ratsdirektive 72/23/EEC
vom 19. Februar 1973 entspricht, in
dem die Gesetzesharmonisierung
der Mitgliedstaaten bezogen auf
elektrische Geräte zur Benutzung
innerhalb bestimmter
Spannungsgrenzen festgelegt sind,
sowie der Ratsdirektive 93/68/EEC
vom22. Juli1993mit
Änderungsbestimmungen, sowie der
Einheitlichen Produktnorm EN60065
entspricht, in der
Sicherheitsbestimmungen für
netzbetriebene elektronische und
ähnliche Geräte für
Haushaltsgebrauch oder ähnlichen
generellen Gebrauch festgelegt sind.
NOTE:
Thisequipment has beentested andfound to complywith the
limits for a Class B digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential in-
stallation. This equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful inter-
ference to radio communications. However, there is no guar-
antee that interference will not occur in a particular installa-
tion. If this equipment does cause harmful interference to
radio or television reception, which can be determined by
turningtheequipmentoffandon,theuserisencouragedto try
to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the
receiver.
• Connecttheequipment intoanoutlet onacircuit different
from that to which the receiver is connected.
• Consultthe dealer or an experiencedradio/TV technician
for help.
98
Declaración de
Conformidad
QSC Audio Products, Inc. declara
bajo su propia responsabilidad que
el producto anteriormente
mencionado cumple con el Concejo
Directivo 89/336/EEC del 3 de Mayo
de 1989 en la armonización de las
leyes de los Estados Miembros que
serelacionanala compatibilidad
electromagnética, como también a
los requerimientos del producto
armonizado con la norma EN 55013
relacionadosa loslímites ymétodos
de medidas de perturbaciones de
radio que son características de los
receptores de la radiodifusión y
equipo asociado, y la EN 55020
relacionada con la inmunidad
electromagnética de receptores de
radiodifusión y equipo asociado.
QSC Audio Products, Inc. además
declara bajo su propia
responsabilidad que el producto ya
mencionado cumple con el Concejo
Directivo 72/23/EEC del 19 de
Febrero de 1973 en la armonización
de la leyes de los Estados Miembros
relacionados al equipo eléctrico para
uso dentro de ciertos límites de
voltaje y el Concejo Directivo 93/68/
EEC del 22 de Julio de 1993 el cual
reforma la directiva previamente
mencionada, como también los
requerimientos de la norma del
producto armonizado EN 60065,
relacionado a los requerimientos de
seguridadde los circuitoseléctricos
que se operan en aparatos
electrónicos relacionados para el
hogar y similarmente para uso
general.

5
INTRODUCTION EINFÜHRUNG INTRODUCCIÓNAVANT-PROPOS
The PLX Series Amplifiers.
PowerWaveTM technology and a
refined audio structure combine
studio-quality performance with
touring-quality portability. These fan-
cooled, 2-channel, 2-RU, amps
provide unprecedented power in a
strong,compactchassis.
Features
• Independent, user-defeatable clip
limiters
• Fullyselectablelow-frequency
filtering; choice of 30 or 50 Hz
roll-off
• Stereo (dual-channel), parallel-
input, or bridged mono operating
modes
• Balanced inputs, both XLR and
¼"(6.3 mm)TRS
• Binding post and Neutrik
Speakon™ outputs
• Detented gain controls
• Front panel LED indicators for
power, signal, -20 and -10 dB,
clip/protect, parallel inputs, and
bridged mono mode
• QSC's exclusive high-perfor-
mance PowerWave switching
technology power supply
© Copyright 1998 & 1999, QSC Audio Products, Inc.
QSC® is a registered trademark, and PowerWave™ is a trademark, of QSC Audio
Products,Inc.
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark
Office.
All other trademarks are the property of their respective owners.
A U D I O
POWER AMPLIFIER
PLX
20 22 24
26
28
30
32
dB
I8
I4
8-OO
20 22 24
26
28
30
32
dB
I8
I4
8-OO
SIGNAL
POWER
BRIDGE PARALLEL
-20dB
-IOdB
CLIP
1 CHAN NEL 2
P R O 3 0 0 0 W A T T
3002
Lalínea de amplificadoresPLX.
La tecnología PowerWave™ y una
refinada estructura sonora se han
combinado para ofrecerle la calidad
de estudio con la portabilidad
necesaria para el sonido en vivo.
Estos amplificadores de dos canales
con enfriamiento por ventiladores y
que ocupan dos espacios en un rack,
ofrecen una increíble potencia en un
compacto y resistente armazón.
Características
• Limitador de picos independiente
• Filtro de frecuencias graves
completamente seleccionables;
con la elección de atenuación
entre 30 ó 50 Hz
• Estéreo (dos canales), modos de
operación para entradas paralelas,
o "puenteadas" en mono
• Entradas balanceadas, con
conectores XLRy ¼" (6.3mm) TRS
• Postes de amarre y salidas
Neutrik Speakon™
• Controles de ganancia con retén
• Indicadores LED en el panel
frontal para el encendido, la señal
de entrada, niveles de -20 y
-10 dB, para protección/
saturación, entradas paralelas,
modo "puenteado" en mono
• Tecnología de encendido
exclusiva de QSC PowerWave en
la fuente de alimentación
Lesamplificateurs de lasérie
PLX. La technologie PowerWave™
et une circuiterie audio rafinée sont
combinées pour obtenir une qualité
sonore digne d'un studio
d'enregistrement, avec la robustesse
requise pour la tournée. Ces
amplificateursventilés,2canaux,
occupant 2 espaces normalisés, vous
procurent un niveau de puissance
sans précédent dans un châssis
compactet solide.
Caractéristiques
• Limiteurs d'écrêtement
indépendants, commutables par
l'utilisateur
• Filtres passe-haut commutables,
avecchoix de coupure à30ou 50 Hz
• Modes d'opération stéréo (deux
canaux), parallèle, ou ponté mono
• Entrées symétriques sur prises
XLRet ¼"(6.3 mm)
• Sorties sur bornes à écrou et
prises Speakon
• Contrôles de gain à détentes
• Indicateurs à DEL sur le panneau
avant pour alimentation,
présence de signal, -20 dB,
-10 dB, écrêtement/protection,
modes mono ponté et parallèle
• Bloc d'alimentation à commuta-
tion haute performance utilisant
le technologie PowerWave
exclusive à QSC
Die PLX Verstärkerserie. Die
Verbindung einer hochentwickelten
Audioverarbeitung mit der patentierten
PowerWave™ Technologie kombiniert
studiotaugliche Tonqualität mit den
robusten Eigenschaften einer
Touring-Endstufe. Diese kompakten,
lüftergekühlten 2-Kanal-Endstufen
mit 2 HE liefern unübertroffen hohe
Leistung in einem stabilen Gehäuse.
Ausstattungsmerkmale
• unabhängige, abschaltbare
Spitzenbegrenzer
• Einstellbare Hochpassfilter: 30
oder 50 Hz Eckfrequenz
• Stereo (Zweikanal)-, Parallel- oder
Mono Brückenbetrieb
• Symmetrische Eingänge—XLR
und Stereoklinke
• Neutrik Speakons und
Ausgangsklemmen
• Rasterpotis
• LED Frontanzeigen für: Power,
-20 dB, -10dB und Clip/Protect,
parallelen und
Monobrückenbetrieb
• QSC's patentierte PowerWave
Netzteile
ledoM 8,rewoP ΩΩ
Ω
ΩΩ hc/
DHT%30.0,zHk02–zH02
4,rewoP ΩΩ
Ω
ΩΩ hc/
DHT%50.0,zHk02–zH02
2,rewoP ΩΩ
Ω
ΩΩ hc/
DHT%1,zHk1
2021XLP W002W523W006
2061XLP W003W005W008
2042XLP W524W007W0021
2003XLP W055W009W0051
2043XLP W007W0011W0071

6
Front panel
1. Powerswitch
2. Cooling vents
3. Gain control (Channel 1)
4. CLIP , -10 dB , -20 dB and
SIGNAL indicator LEDs, both
channels
5. Gain control (Channel 2)
6. POWER , BRIDGE , and
PARALLEL indicator LEDs
7. Handles
Panel frontal
1. Interruptor de encendido
2. Rejillasdeventilación
3. Control de ganancia (Canal 1)
4. Indicadores LED de CLIP ,
-10 dB , -20 dB y SIGNAL (dos
canales)
5. Control de ganancia (Canal 2)
6. Indicadores LED de POWER
(encendido), BRIDGE
(puenteado en mono) y
PARALLEL (entradas paralelas)
7. Asas
Panneau avant
1. Commande marche/arrêt
2. Bouches de ventilation
3. Commande de gain (Canal 1)
4. DELs CLIP (écrêtage), -10 dB ,
-20 dB , et SIGNAL (tous les
deux canaux)
5. Commande de gain (Canal 2)
6. DELs POWER (alimentation),
BRIDGE (mode mono ponté), et
PARALLEL (entrées parallèles)
7. Poignées
A U D I O
POWER AMPLIFIER
PLX
20 22 24
26
28
30
32
dB
I8
I4
8-
20 22 24
26
28
30
32
dB
I8
I4
8-
SIGNAL
POWER
BRIDGE PARALLEL
-20dB
-IOdB
CLIP
1 CHANNEL 2
P R O 3 0 0 0 W A T T
3002
P R O 1 6 0 0 W A T T
1602
1234 5
6772
Vorderseite
1. Netzschalter
2. Abluftöffnungen
3. Pegelsteller (Kanal 1)
4. LED-Anzeige für CLIP , -10 dB ,
-20 dB und SIGNAL (beide
Kanäle)
5. Pegelsteller (Kanal 2)
6. LED-Anzeige für POWER
(Betrieb), BRIDGE (Mono-
Brückenschaltung) und
PARALLEL
(Eingangsparallelschaltung)
7. Griffe
INTRODUCTION EINFÜHRUNG INTRODUCCIÓNAVANT-PROPOS

7
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
P2
CH2
CH2
TIP
1/4XLR
PINOUT
INPUTIMPEDANCE:12KBALANCED
INPUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINOUT
1+
1+
2+
RNG
SLV
1-
1-
BRIDGE
2-
P3
P1
FILTERON
FILTERON
30Hz FILTER
30Hz FILTER
BRIDGEMODE ONBRIDGEMODE OFF
50Hz
CH1
CH2
L
L
O
O
C
C
K
K
BRIDGEMONO
2
1
INPUT
INPUT
INPUTS
PARALLEL
STEREO
PARALLEL
MODE BRIDGEMONO MODE
CLIPLIMIT FILTERS STEREO
MODE
ON
ON
CH1 111
22
2
33
3
44
44
55
55
66
66
77
77
88
8
99
9
OFF
OFF
10 1010
FILTEROFF
50Hz FILTER
MODESWITCHSETTINGS
MADEIN
U.S.A.
1
1
USECH1 INPUT.
USETHE BRIDGE
MONOSPEAKER
CONNECTION.
USECH1 GAIN
CONTROL.
1
2
3
4
5
6
7
8
9
10
12345678910
CH1
CH2 CH2
50Hz FILTER
FILTEROFF
FILTEROFF
30Hz FILTER
30Hz FILTER
FILTEROFF
50Hz
CH1
CH2
1+ 2+
POS POS POSNEG NEG NEG
POS NEG
12
91046
4 5 7 8 3
UL
Rear panel
1. XLR inputs, Channels 1 and 2
2. Configuration switch
3. Configuration switch chart
4. TRS inputs, Channels 1 and 2
5. Speakon output, Channel 1
plus Channel 2
6. Speakon output, Channel 2
7. Binding post outputs, Channels
1 and 2
8. Cooling air inlet vents
9. Serial number label
10. AC power cable
Panneau arrière
1. Entrées XLR (Canaux 1 et 2)
2. Sélecteur de configuration
3. Diagramme au sélecteur de
configuration
4. Entrées TRS (Canaux 1 et 2)
5. Sortie Speakon (Canal 1 plus
Canal 2)
6. Sortie Speakon (Canal 2)
7. Sorties sur bornes à écrou
(Canaux 1 et 2)
8. Bouches de ventilation
9. Étiquette du numéro en série
10. Câble d’alimentation secteur
Rückseite
1. XLR-Eingänge (Kanäle 1 und 2)
2. Konfigurationsschalter
3. Erläuterung des
Konfigurationsschalters
4. Stereoklinken (Kanäle 1 und 2)
5. Speakon-Ausgang (Kanal 1 mit
Kanal 2)
6. Speakon-Ausgang (Kanal 2)
7. Ausgangsklemmer (Kanäle 1
und 2)
8. Lufteinlaßöffnung
9. Seriennummer
10. Netzkabel
Panel posterior
1. Entradas XLR (Canales 1 y 2)
2. Selector de configuración
3. Esquema del selector de
configuración
4. Entradas TRS (Canales 1 y 2)
5. Salida Speakon (Canal 1 con
Canal 2)
6. Salida Speakon (Canal 2)
7. Salidas postes de amarre
8. Rejillasdeventilación
9. Etiqueta del número de serie
10. Cable de alimentación
INTRODUCTION EINFÜHRUNG INTRODUCCIÓNAVANT-PROPOS

8
Clip limiter
WHAT IT IS
When the audio signal drives the
amp's output circuit beyond its power
capability,itclips,flatteningthepeaks
ofthewaveform.Thecliplimiter
detectsthisand quickly reduces the
gain to minimize the amount of
overdrive. To preserve as much of the
programdynamicsaspossible,limiting
occursonlyduring actualclipping.
Eachchannelhasitsowncliplimiter,
andyoucanswitchit on or off
independently, as shown at left.
WHEN TO USE IT (OR NOT)
When driving full-range speakers,
cliplimiting reduces highfrequency
distortion caused by bass overloads.
It also protects higher frequency
drivers from excess overdrive and
harshclipping harmonics.
When driving subwoofers, some users
lettheamplifierclipwithoutlimiting
becauseit givesextra “punch” tokick
drumsandsimilarsounds.
CAUTION: Clip limiting reduces
extreme overdrive peaks,
allowing a higher average signal
level without audible distortion.
However, increasing the gain
with the clip limiter engaged, until
clipping is again audible, can
double the average output power.
Be careful not to exceed the
power rating of your speakers.
=NOTAPPLICABLE
NONAPPLICABLE
NICHTANWENDBAR
NOAPLICABLE
12345678910
CLIPLIMITERON(CH1)
CLIPLIMITERON(CH2)
LFFILTERON
LF30HZ
PARALLELINPUTS
BRMODEON
LF30HZ
LFFILTERON
CLIPLIMITEROFF
CLIPLIMITEROFF
LFFILTEROFF
LF50HZ
BRIDGEMODEOFF
LF50HZ
LFFILTEROFF
STEREO
on•enmarche
ein•conectado
off•horscircuit
aus•desconectado
FEATURES & SETUP CARACTERÍSTICAS
Y AJUSTES
Limitador de picos
¿QUÉ ES?
Cuando la señal de audio estimula el
circuitodesalidadelamplificadormás
allá de su capacidad de potencia se
satura con los picos de la forma de
onda.Ellimitadordepicosdetectaeste
fenómeno y rápidamente reduce la
ganancia para minimizar la cantidad de
sobresaturación. Para conservar las
dinámicasdel programa almáximo,
lalimitación sólo ocurriradurante el
instantemismode la saturación.
Cada canal tiene su propio limitador
de picos, usted los puede activar o
desactivar independientemente,
como se muestra a la izquierda.
¿CUÁNDO (O CUÁNDO NO)
USARLO?
Cuando se usan bocinas de rango
completo,el limitadorde picosreduce
ladistorsiónde las frecuencias agudas
causada por la sobrecarga de graves.
También protege a los drivers de fre-
cuencias agudas del exceso de satura-
ción y armónicos descontrolados.
Cuando se usan subwoofers, algunos
prefierenusar los picosdel amplifi-
cador sin limitación para obtener un
"punch" adicional en el bombo de la
bateríay otrossonidos similares.
ADVERTENCIA: El limitador de
picos reduce señales extremas
de saturación, permitiendo un
nivel de señal más alto sin
distorsión audible. Sin embargo,
aumentar la ganancia con el
limitador de picos activado
puede doblar la capacidad de
salida. Tenga cuidado de no
rebasar el límite de potencia
de sus bocinas.
CARACTÉRISTIQUES
ET LEUR UTILISATION
Limiteur d'écrêtement
DESCRIPTION
Quand le signal audio dépasse la
capacité de puissance du circuit de
sortiedel'amplificateur,lesignalest
écrêté, tronquant les pointes de la
formed'onde. Lecircuitlimiteur
d'écrêtement détecte cette condition
et réduit rapidement le gain de
l'amplificateurpourminimiserla
surtension. Afin de préserver le
maximumde la dynamique dusignal,
le limiteur ne reste en fonction que
pour la durée de l'écrêtement.
Chaque canal est muni de son propre
limiteur, que vous pouvez activer et
désactiver indépendamment, tel
qu'illustré à gauche.
UTILISATION
Lorsdel'utilisationde l'amplificateur
avecunsignalpleinregistre, lecircuit
limiteurréduit ladistortiondes
hautes fréquences causée par les
surtensions des basses fréquences.
Le circuit protège aussi les haut-
parleurs de hautes fréquences des
surtensions et des harmoniques
dues aux écrêtements.
En utilisation avec des haut-parleurs
de sous-graves, certains utilisateurs
préfèrentlaisserlecircuit limiteur
hors-circuit, on peut ainsi obtenir un
sonavecplus d'impact dans la
reproduction des grosses caisses et
autres instruments du même type.
ATTENTION; le circuit de limiteur
d'écrêtement réduit les pointes
de surtension, augmentant le
niveau moyen du signal sans
distortion audible. On peut ainsi
facilement doubler la puissance
moyenne livrée aux haut-
parleurs. Il faut prendre soin
de ne pas excéder la puissance
admissible des haut-parleurs.
AUSSTATTUNG &
EINSTELLUNGEN
Clip Limiter
BESCHREIBUNG
Wenn das Audiosignal die Ausgangs-
verstärker übersteuert, wird das Signal
geklippt, was zu einer Abflachung der
Wellenspitzenführt.DerClip Limiter
(Spitzenbegrenzer) erkennt dies und
verringert schnell die Verstärkung um
die Stärke der Übersteuerung zu
reduzieren. Um dabei gleichzeitig aber
sovielDynamikalsmöglichzuerhalten,
spricht der Spitzenbegrenzer nur
während echter Übersteuerungen an.
JederKanal hat seineneigenen Limiter,
der wahlweise zu- oder abgeschaltet
werden kann (siehe Zeichnung).
EINSATZ DES LIMITERS
Bei der Verwendung von Breitband-
Lautsprechersystemen reduziert der
Einsatz eines Spitzenbegrenzers die
Hochfrequenzverzerrungen, welche von
Übersteuerungen im Bassbereich ver-
ursacht werden. Außerdem werden die
Höhentreiber vor Übersteuerung und
hart geklippten Harmonischen geschützt.
Einige Anwender bevorzugen aber die
Übersteuerung des Verstärkers um
bei Sub-Woofer Systemen zusätzlich
Punch für die Bass-Drum oder ähnlich
perkussive Instrumente zu erhalten.
ACHTUNG: Der Einsatz eines
Spitzenbegrenzers ermöglicht
eine höheres Durchschnitts-
signal ohne hörbare Verzer-
rungen. Eine Erhöhung der
Verstärkung mit eingeschalt-
etem Clip Limiter kann die durch-
schnittliche Ausgangsleistung
auf das Doppelte erhöhen. Bitte
achten Sie daher darauf, die
Leistungsangaben Ihrer Laut-
sprecher nicht zu überschreiten.

9
Input filter
WHAT IT IS
Thelow-frequency (LF)filterrollsoff
signals below either 30 Hz or 50 Hz.
This improves bass performance by
limitingsub-audio cone motion,
making more power available for the
speakers' rated frequency range.
Thefiltersettings for each channelare
controlledindividuallythrough the DIP
switchsettingsshown. Whenthe filter
isturned off,a5 Hzrolloff protects
against DC or deep sub-audio inputs.
WHEN TO USE IT (OR NOT)
Asa rule, yourspeakers will sound
better with proper filtering. Unless
you already have filtering in a
preceding device, match the setting
to the low frequency rating of your
speakers. Vented (bass reflex,
ported,etc.)speakers are especially
sensitive to cone over-excursion at
frequenciesbelowtheir rated limit.
The50 Hzfilter works wellwith most
compact full-range speakers, and
has a slight boost at 100 Hz for
greaterfullness.The30 Hz filter is
intended for subwoofers and large
full-range cabinets. The "off" position
should be used only for applications
suchasstudioplayback monitoring,
where you need to know if there are
unwanted sub-audio signals present
inyourmix.
=NOTAPPLICABLE
NONAPPLICABLE
NICHTANWENDBAR
NOAPLICABLE
12345678910
CLIPLIMITERON
PARALLELINPUTS
BRMODEON
CLIPLIMITERON
LFFILTERON
LF30HZ
LF30HZ
LFFILTERON
(CH1)
(CH2)
CLIPLIMITEROFF
BRIDGEMODEOFF
CLIPLIMITEROFF
LFFILTEROFF
LF50HZ
LF50HZ
LFFILTEROFF
STEREO
on•enmarche
ein•conectado
off• horscircuit
aus•desconectado
100 20020 Hz 40040 80 1 kHz50050 30030 60
0 dB
-1
-2
-3
-4
-5
-6
+1
Ch. 1
Ch. 2
30 HZ
LF ON
1234567891012345678910
30 HZ
LF ON
100 20020 Hz 40040 80 1 kHz50050 30030 60
0 dB
-1
-2
-3
-4
-5
-6
+1
Ch. 1
Ch. 2
1234567891012345678910
50 HZ LF ON
50 HZ LF ON
100 20020 Hz 40040 80 1 kHz50050 30030 60
0 dB
-1
-2
-3
-4
-5
-6
+1
Ch. 1
Ch. 2
12345678910
LF OFF
12345678910
LF OFF
FEATURES & SETUP
Filtro de entrada
¿QUÉ ES?
Elfiltrodefrecuenciasgraves(LF)le
permite atenuar señales abajo de los
30 Hz ó 50 Hz. Esto mejora el
rendimiento de las frecuencias graves
limitando una porción de audio no
audible que mueve el cono, dejando
más potencia disponible para el
rango de frecuencia de las bocinas.
Los ajustes del filtro para cada canal
se controlan individualmente con el
interruptortipoDIP, como se describe.
Un atenuador de 5 Hz ofrece protección
contra DC o entradas de frecuencias
ultragraves cuando se apaga el filtro.
¿CUÁNDO (O CUÁNDO NO)
USARLO?
Por regla, sus bocinas sonarán mejor
con el filtro apropiado. A menos que
anteriormente haya utilizado otro
aparatopara filtrar y hayaigualadolas
frecuenciasgraves desusbocinas. Las
bocinascon ventilación (comola bass
reflex,ported,etc …) son especial-
mente sensibles al desplazamiento
exagerado de los conos causado por
frecuencias por debajo de su límite.
El filtro de 50 Hz funciona bien con la
mayoría de las bocinas de rango
completo, y ofrece un suave realce a
los 100 Hz para reforzar el cuerpo del
sonido.El filtrode 30 Hzestá diseñado
para subwoofers y para gabinetes
de rango completo de gran tamaño.
La posición "off"—apagado—puede
usarse en trabajos como monitoreo
en el estudio, donde usted necesita
saber si en su mezcla hay señales
ultragraves no deseadas.
CARACTERÍSTICAS
Y AJUSTES
Filtres d'entrée
DESCRIPTION
Lefiltre passe-haut, lorsqu'activé,
réduit le niveau de signal sous 30 Hz
ou 50 Hz. Ce filtre améliore la
performance du système en limitant
le mouvement excessif du cône du
haut-parleur de basses à des
fréquences infrasoniques, donnant
plus de puissance disponible dans le
spectre audible.
Les ajustements des filtres pour
chaque canal se font séparément sur
les interrupteurs tel que montré ci-
contre.Lorsqueles filtres sont
désactivés, un filtre passe-haut à 5
Hz entre en fonction afin de protéger
le haut-parleur contre les tensions
continues, et contre les signaux
infrasoniques.
UTILISATION
En règle générale, les haut-parleurs
fonctionnent mieux avec un filtre
bien ajusté. A moins que d'autres
équipements en amont dans la
chaînesoientmunisde filtre, ajustez
lefiltrede votre amplificateur en
accord avec votre haut-parleur. Les
enceintesàévent (bass reflex, etc)
sont particulièrement sensibles aux
surexcursion des cônes aux
fréquences inférieures à la
fréquence d'accord de l'enceinte.
Le filtre à 50 Hz fonctionne très bien
avec la plupart des enceintes plein
registrecompactes, etlefiltre
augmente le gain autour de 100 Hz,
pourunson plus riche. Le filtre à 30
hz est prévu pour les enceintes de
sous-graves et pour les grosses
enceintespleinregistre.La position
"off", ou dérivation, devrait être
utiliséedans desapplicationstelles
l'écoute en studio, là où on doit
vérifierl'absencede signal
infrasoniquedans le mix.
CARACTÉRISTIQUES
ET LEUR UTILISATION
Eingangsfilter
BESCHREIBUNG
Ein LF- oder Hochpassfilter schneidet
Frequenzen unterhalb 30 Hz, bzw. 50 Hz
ab. Hierdurch wird die Basswieder-
gabe verbessert, da ultratiefe, störende
Frequenzen abgeschnitten werden, und
hierdurchmehr Leistungfürdie normale
Wiedergabe zur Verfügung steht.
Die Filtereinstellungen werden durch
den links abgebildeten DIP-Schalter
eingestellt. Bei abgeschaltetem Filter
werden die Frequenzen unterhalb
5 Hz unterdrückt, damit ein Schutz
von Gleichspannung und
Infraschallanteilen besteht.
EINSATZ DES EINGANGSFILTERS
In der Regel werden Ihre Lautsprecher
beirichtiger Filterung besser klingen.
Fallsnicht schonananderer Stelleeine
entsprechende Filterung stattgefunden
hat,stellen Sie dieFilterungentsprech-
end dem Frequenzgang Ihrer Laut-
sprecher ein. Belüftete Lautsprecher
(z.B.Bassreflex, etc.) sind ausge-
sprochen empfindlich gegen zu große
Auslenkungen der Membran unterhalb
des spezifizierten Frequenzbereichs.
Der 50 Hz Filter arbeitet bestens mit
praktisch allen Breitbandlautsprechern,
da er zusätzlich eine leichte Verstärkung
imBereichum 100Hzaufweist,wasin
einem volleren Klang resultiert. Der
30 Hz Filter ist für Subwoofer und
große Breitbandkabinette gedacht.
Die"Off" Einstellungsolltenur für
Anwendungen wie z.B. eine Studiobe-
schallung verwendet werden; wo es
darauf ankommt, Infraschallanteile
im Mix zu erkennen.
AUSSTATTUNG &
EINSTELLUNGEN

10
Parallel input mode
WHAT IT IS
The"Parallel Input" switcheslet you
operate the amplifier in parallel
mode, delivering the same signal to
both channels without using a
Y-cable. Each channel drives its own
speaker load, with independent gain,
filtering,andcliplimiting.
Setswitch positions 4, 5,and6 "ON"
to couple the inputs together. Turn
the switches off for stereo,
bi-amping, or other 2-channel
modes. The yellow PARALLEL LED
indicator on the front panel warns you
whenthe switches areset to parallel.
Withthe inputs in parallel,youcan
use the other set of input connectors
to carry the signal to other amps.
Thisisoften calleda"daisy-chain."
WHEN TO USE IT
Parallel the inputs when driving two
speakers with one input signal
(parallelmode) while keeping
separate control of both channels'
gain,filtering,andlimiting.Usethem
in bridged mono mode to patch the
signalto additionalamplifiers
through the extra input jacks. See
page 12 for an explanation of amp
operating modes.
NOTE: If you're using a
balanced signal, use only
balanced patch cables; even
one unbalanced cable will
unbalance the entire signal
chain, possibly causing hum.
NOTE: Turn off the "Parallel
Inputs" switches when feeding
the amp two separate signals.
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
P2
CH2
CH
2
TIP
1/4XLR
INPUTIMPEDANCE: 12KBALANCED INPUTPINOUTS
NPUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINO
U
1+
1+
2+
RNG
SLV
-
1-
1-
BRIDGE
2
P3
P1
LFON
LFON
LF30 Hz
LF30 Hz
BRIDGEMODE ONBRIDGEMODE OFF
LF50 Hz
LF50 Hz
L
L
O
O
C
C
K
K
CH1
CH2
INPUT
INPUT
MONO:
INPUTSIN
PARALLEL
STEREO
1
1
12345678910
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
P2
CH2
CH
2
TIP
1/4XLR
INPUTIMPEDANCE: 12KBALANCED INPUTPINOUTS
NPUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINO
U
1+
1+
2+
RNG
SLV
-
1-
1-
BRIDGE
2
P3
P1
LFON
LFON
LF30 Hz
LF30 Hz
BRIDGEMODE ONBRIDGEMODE OFF
LF50 Hz
LF50 Hz
L
L
O
O
C
C
K
K
CH1
CH2
INPUT
INPUT
MONO:
INPUTSIN
PARALLEL
STEREO
1
1
12345678910
Patching the input signal to additional amps
FEATURES & SETUP
=NOTAPPLICABLE
NONAPPLICABLE
NICHTANWENDBAR
NOAPLICABLE
12345678910
CLIPLIMITERON
LFFILTERON
LF30HZ
LF30HZ
LFFILTERON
CLIPLIMITERON
PARALLELINPUTS
BRMODEON
CLIPLIMITEROFF
LFFILTEROFF
LF50HZ
LF50HZ
LFFILTEROFF
CLIPLIMITEROFF
BRIDGEMODEOFF
STEREO
Modo de entradas paralelas
¿QUÉ ES?
Elinterruptor"Parallel Input"le permite
operar el amplificador en modo
paralelo,enviandola misma señal
hacia ambos canales sin necesidad
de utilizar un cable tipo "Y". Cada
canal controla su propia carga de
bocinas, con ganancia independiente,
filtrosylimitadordepicos.
Ajustelos selectores4,5 y6 en la
posición de"ON", para acoplar las
entradas. Coloque los interruptores
en la posición de "OFF" para trabajar
enelmodoestéreo, biamplificado, o
cualquier otro modo de 2 canales. El
indicador LED amarillo para el modo
PARALLEL del panel frontal, le
advierte cuando el interruptor ha
sido ajustado en el modo paralelo.
Con las entradas en paralelo, usted
puede usar los conectores de la otra
entrada para enviar la señal a otros
amplificadores. Lo que comúnmente
sellama una cadena"daisy".
¿CUÁNDO USARLO?
Utilice la entrada paralela cuando se
alimentan dos bocinas con una sola
señal de entrada (modo paralelo)
mientras se mantiene control por
separadodela ganancia,losfiltros yla
limitacióndeamboscanales.Useel
modo "puenteado" en mono para
conectar la señal a amplificadores
adicionalespormedio delosconectores
extra de entrada. Consulte la página
12 para una explicación completa de
losmodosdeoperacióndelamplificador.
NOTA: Si usa una señal balan-
ceada, utilice únicamente
cables adecuados. Un solo
cable no balanceado puede
afectar el recorrido de la
señal y producir zumbidos.
NOTA: Cuando alimente el
amplificador con dos señales
independientes, coloque el
interruptor "Parallel Inputs" en
la posición de apagado—"Off".
CARACTERÍSTICAS
Y AJUSTES
Mode entrées parallèles
DESCRIPTION
Lesinterrupteurs"Parallel Inputs"vous
permettentd'utiliserl'amplificateur
enmodeparallèle,où le même signal
est livré aux deux canaux sans avoir
à utiliser un câble "Y". Chaque canal
amplifie le signal indépendamment,
avec ajustements propres de gain,
defiltre,etdelimiteur.
Ajustez les interrupteurs 4, 5, et 6 en
position"on"pourjoindrelesentréesdes
deux canaux. Laissez les interrupteurs
en position "off" pour utilisation en
modestéréo,bi-amplification, ou toute
autre application 2 canaux. La DEL
jaune PARALLEL sur le panneau avant
allumepourindiquer quel'amplificateur
est réglé en mode parallèle.
Lorsque les entrées sont réglées en
mode parallèle, vous pouvez utiliser
le connecteur de la seconde entrée
pour envoyer le signal vers un autre
amplificateur.On appelle ce type
branchement le chaînage en
guirlande,ou "daisychaining".
UTILISATION
Joignez les entrées (mode parallèle)
quand vous voulez contrôler deux
haut-parleurs avec des ajustementes
degain,defiltreet delimiteur àpartir
d'unmêmesignal. Voir la page 12 pour
lesexplications des modes d'opération.
NOTE; si vous utilisez un signal
symétrique, n'utilisez que des
câbles construit à cet effet,
puisque l'insertion d'un seul
câble asymétrique dans la chaîne
rendra la chaîne asymétrique,
avec tous les désavantages de
ce type de connexion.
NOTE; désengager les
interrupteurs "parallel inputs"
quand vous amenez des
signaux différents aux deux
canaux.
CARACTÉRISTIQUES
ET LEUR UTILISATION AUSSTATTUNG & EINSTELLUNGEN
Parallelbetrieb
BESCHREIBUNG
Durchdie "ParallelInput"Schalter kann
der Verstärker parallel betrieben
werden, wobei das gleiche Signal
beiden Kanälen zugeführt wird.
Jeder Verstärkerkanal treibt dabei
seinen eigenen Lautsprecher mit
unabhängiger Verstärkung, Filterung
und Spitzenbegrenzung.
Stellen Sie die Schalterpositionen 4,
5 und 6 auf "ON" um die Eingänge zu
verkoppeln. Schalten Sie die Schalter
aus für Stereo-, Bi-Amping- oder einen
anderen 2-Kanalbetrieb. Die gelbe
PARALLEL -LED auf der Frontplatte
leuchtet auf, wenn Parallelbetrieb
gewählt wurde.
Mit parallelgeschalteten Eingängen
können die anderen Eingangsstecker
benutzt werden, um das Signal an
weitere Verstärker zu liefern.
EINSATZ DES PARALLELBETRIEBS
Schalten Sie die Eingänge parallel,
wenn zwei Lautsprecher mit einem
Signal angefahren, und dabei aber
separate Verstärkung, Filterung oder
Begrenzung benutzt werden soll.
Wählen Sie Bridged Mono Mode
(Monobrückenbetrieb) um die
Signale an zusätzliche Verstärker mit
Hilfe der übrigen Eingangsbuchsen
zu verbinden (siehe auch Seite 12 für
weitere Erläuterungen).
BITTE BEACHTEN SIE: Wenn Sie
ein symmetrisches Eingangssig-
nal anlegen, benutzen Sie auch
ausschließlich symmetrische
Kabel zur Weiterverbindung, da
auch nur ein einziges unsymmet-
risches Kabel das Gesamtsignal
unsymmetrisch werden läßt,
was möglicherweise Brummen
verursachen kann.
BITTE BEACHTEN SIE: Schalten
Sie den Parallelbetrieb aus,
wenn zwei separate Signale
eingespeist werden sollen.

11
FEATURES & SETUP
Bridge mono mode
WHAT IT IS
Bridged mono mode combines the
power of both amp channels into one
speaker,resultingin twicethevoltage
swing,fourtimes the peak power,
and approximately three times the
sustained power of a single channel.
This mode uses Channel 1's input,
gaincontrol,inputfilter, andclip
limiter; Channel 2's have no effect.
The BRIDGE LED on the front panel
indicates when the amp is in bridged
mono mode.
WHEN TO USE IT (OR NOT)
Use bridged mono to deliver the
power of both channels to a single
8- or 4-ohm load. Set switch position
7 to "BRIDGE MONO ON." Use
Channel 1's inputs, and connect the
speaker as shown.
BRIDGED-MONO PRECAUTIONS:
This mode puts a high demand
on the amplifier and speaker,
Excessive clipping may cause
protective muting or speaker
damage. Be sure the speaker
has a sufficient power rating.
Output voltages greater than
100 volts rms are available
between the amplifier's
bridged terminals. NEC
CLASS 3 wiring methods, as
specified in accordance with
national and local codes, must
be used to connect the
speaker.
12345678910
CLIPLIMITER ON
LFFILTERON
LF30 HZ
LF30 HZ
LFFILTERON
CLIPLIMITER ON
BRMODE ON
PARALLELINPUTS
CLIPLIMITER OFF
LFFILTEROFF
LF50 HZ
LF50 HZ
LFFILTEROFF
CLIPLIMITER OFF
BRIDGEMODE OFF
STEREO
=NOTAPPLICABLE
NONAPPLICABLE
NICHTANWENDBAR
NOAPLICABLE
12345678910
CLIPLIMITER ON
LFFILTERON
LF30 HZ
PARALLELINPUTS
LF30 HZ
LFFILTERON
CLIPLIMITER ON
BRMODE ON
CLIPLIMITER OFF
LFFILTEROFF
LF50 HZ
LF50 HZ
LFFILTEROFF
CLIPLIMITER OFF
BRIDGEMODE OFF
STEREO
U
TPUT
1
2
CH2 PINOUT
PINOUT
2+
-
1-
1-
RIDGE 2-
CH1
CH2
BRIDGEMONO
2
1
16
8
4
Ω
Ω
Ω
2Ω
2Ω
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
CH2
CH2 PINOUT
N
PUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE 2-
LFON
LFON
LF30 Hz
LF30 Hz
BRIDGEMODE ON
L
L
O
O
C
C
K
K
MONO:
INPUTSIN
PARALLEL
2-
1+ 2+
1-
To speaker
À vers l'enceinte
Zum Lautsprechersystem
A la bocina
16
8
4
Ω
Ω
Ω
2Ω
2Ω
Bridged mono • Mono ponté • Monobrückenbetrieb • Mono puente
Upper Speakon only
Modo puenteado en mono
¿QUÉ ES?
El modo puenteado en mono combina
la potencia de ambos canales de
amplificador hacia una bocina,
aumentando dos veces el consumo de
voltaje, cuatro veces la potencia de
picos y aproximadamente tres veces
la potencia de sostenimiento de un
solocanal.Estemodoutiliza laentrada,
elcontroldeganancia,filtroylimitador
delcanal1. Los controles delcanal2
no producen ningún efecto.
El LED marcado BRIDGE en el panel
frontal,indicalaposicióndelamplificador
en el modo "puenteado" en mono.
¿CUÁNDO (O CUÁNDO NO)
USARLO?
Utilice el modo puenteado en mono
para pasar la potencia de ambos
canales, a una sola carga de 8 ó 4
ohmios.Ajusteel selector número 7
en la posición "BRIDGE MONO ON".
Uselasentradasdel canal 1 y conecte
labocina comose muestraenla figura.
PRECAUCIONES DEL MODO
PUENTEADO EN MONO
Este modo implica un gran
requerimiento para el amplifi-
cador y las bocinas. La
saturación excesiva puede
provocar un silencio para
proteger de cualquier daño a
la bocina. Asegúrese de que
ésta tenga el rango de
potencia necesario.
Los voltajes de salida mayores
a 100 voltios RMS están
disponibles entre las
terminales "puenteadas" del
amplificador. Los métodos de
conexión CLASS 3 (NEC), se
especifican de acuerdo a los
códigos locales o nacionales,
y deben utilizarse para
conectar la bocina.
CARACTERÍSTICAS
Y AJUSTES
Mode ponté mono
DESCRIPTION
Le mode ponté mono combine la
puissance des deux canaux pour
utilisation sur un seul haut-parleur,
doublant la tension, quadruplant la
puissance de crête, et donnant
environletriple de la puissance
continue par rapport à un canal
simple.En modeponté, utiliser
l'entrée,legain,lefiltreetlelimiteur
du canal 1, le canal 2 étant sans
effet.
La DEL BRIDGE sur le panneau
avant allume pour indiquer que
l'amplificateur est réglé en mode
ponté mono.
UTILISATION
Utilisez le mode ponté mono pour
amener la puissance des deux
canaux sur une seule charge de 4 ou
8 ohms. Ajustez l'interrupteur 7 en
position"on". Utilisez l'entréedu
canal 1 et branchez la charge tel
qu'indiqué ci-contre.
PRÉCAUTIONS EN MODE
MONO PONTÉ:
Le mode ponté mono place un
stress supplémentaire sur
l'amplificateur et le haut-parleur.
L'écrêtage excessif peut causer
la mise en sourdine par le
circuit de protection et/ou peut
endommager le haut-parleur.
Veuillez vous assurer que le
haut-parleur peut accepter la
puissance de l'amplificateur.
Des pointes de tension de plus
de 100 volts rms sont possibles
entre les bornes de sortie de
l'amplificateur en mode ponté
mono. Installez votre système
selon les codes électriques
local et national du site
d'installation.
CARACTÉRISTIQUES
ET LEUR UTILISATION AUSSTATTUNG & EINSTELLUNGEN
Monobrückenbetrieb
BESCHREIBUNG
Der Monobrückenbetrieb addiert die
Leistung beider Kanäle um sie einem
Lautsprecher zur Verfügung zu stellen.
Das heißt, es steht ungefähr die dop-
pelte Ausgangsspannung, die vierfache
Spitzenleistung und ungefähr die drei-
fache Dauerleistung eines Einzelkanals
zur Verfügung. Diese Betriebsart
verwendet das Eingangssignal von
Kanal 1, seine Verstärkung, Filter
und Begrenzung. Die Regler von
Kanal 2 haben keine Wirkung.
Die BRIDGE LED auf der Frontplatte
leuchtet auf, wenn diese Betriebsart
gewählt wurde.
EINSATZ DES
MONOBRÜCKENBETRIEBS
Verwenden Sie diese Betriebsart, um
die Leistung beider Kanäle einer ein-
zigen 8 oder 4ΩLast zur Verfügung zu
stellen. Stellen Sie den Schalter 7 auf
"BRIDGE MONO ON". Verwenden
Sie die Eingänge von Kanal 1 und
schließen Sie die Lautsprecher wie
aus der Zeichnung ersichtlich an.
BRÜCKENBETRIEB
VORSICHTSMAßNAHMEN:
Diese Betriebsart stellt hohe An-
forderungen an Verstärker und
Lautsprecher. Übermäßige Über-
steuerung kann zu Abschalten
des Verstärkers oder auch
Lautsprecherbeschädigungen
führen. Stellen Sie sicher, daß
der Lautsprecher
entsprechende Leistungen
verarbeiten kann.
Ausgangsspannungen von mehr
als 100 Volt rms liegen zwischen
den Ausgangsanschlüssen an.
Daher müssen die einschlägigen
Sicherheitsmaßnahmen beim
Anschluß der Lautsprecher
beachtet werden.
To patch the signal to additional amplifiers, use the parallel input switches described on page 10.
Pour amener le signal vers d'autres amplificateurs, suivez les instructions de la page 10.
Um das Eingangs-signal weiteren Verstärkern zur Verfügung zu stellen, verwenden Sie die
Parallel Input Schalter wie auf Seite 10 beschrieben.
Para pasar la señal a los amplificadores adicionales utilice el selector de entrada paralela
descritoen la página10.

12
Ch. 1Ch. 1
Ch. 2Ch. 2
Ch. 1
input
Ch. 2
input
Stereo, bi-amp, 2-channel
FEATURES & SETUP
Ch. 1Ch. 1
Ch. 2Ch. 2
Ch. 1
input
Ch. 2
input
Parallel
What are the differences
among Stereo, Parallel
Input, and Bridge
Mono modes?
STEREO MODE
Thisis the "normal"way of usingthe
amplifier,inwhicheachchannelis
fully independent. Separate signals
connect at the inputs, the gain knobs
control their respective channels,
and separate speakers connect to
each output.
Examples:
• Two-channel (stereo) playback.
• Two independent mono signals,
suchas main and monitor mixes.
• Bi-amped operation, with the low
frequencies in Channel 1 and the
highs in Channel 2.
PARALLEL INPUT MODE
Thismode is just likeStereomode,
except that the inputs for Channel 1 and
Channel 2 are internally connected
together.Asignal into any input jack
will therefore drive both channels
directly.Each channel's gain control
stillfunctions as usual,and each
channel feeds its own speaker load.
You can patch the input signal on to
additionalamplifiersby using any of
theremaining input jacks.
Example:
• One mono signal driving both
channels, with independent gain
control for each speaker system.
¿Cuáles son las diferen-
cias entre los modos
Estéreo, Entradas
Paralelas y Puenteado
en Mono?
MODO ESTÉREO
Esta es la manera "normal" de usar el
amplificador, donde cada canal
funciona independientemente. Con
señales separadas conectadas a las
entradas, botones de ganancia que
controlan su respectivo canal y
bocinas separadas conectadas a
cadasalida.
Ejemplos:
• Reproducción de dos canales
(Estéreo).
• Dos señales mono independientes,
comola de lamezcla principal
(main)yladelosmonitores.
• Operaciónbi-amplificada, con las
frecuencias graves por el canal 1
y las frecuencias agudas por el
canal2.
MODO DE ENTRADAS PARALELAS
Este modo es como el modo estéreo,
exceptoque las entradasparael canal 1
yelcanal 2,estánunidasinternamente.
Unaseñal conectadaacualquiera delas
entradas alimentará a ambos canales
directamente. Los controles de
ganancia de cada canal funcionarán
de una manera normal, y cada canal
lleva su propia carga para la bocina.
Usted puede conectar la señal de
entrada a otros amplificadores, usando
elconectorde entrada que queda libre.
Ejemplo:
• Unaseñalmonofónica que alimenta
a ambos canales, con controles
de ganacia independientes para
cada sistema de bocinas.
CARACTERÍSTICAS
Y AJUSTES
Modes stéréo, parallèle
et ponté, quelles sont
les différences?
MODE STÉRÉO
C'estlafaçon "normale" d'utiliser
l'amplificateur,où lesdes canaux
sontdistincts.Des signaux différents
peuvent se trouver aux deux entrées,
des ajustements de gain, de filtre et
delimiteur sontpossibles,et des
haut-parleurs distincts sont branchés
aux deux sorties.
Exemples:
• écoute deux canaux (stéréo)
• deux signaux mono
indépendants,telmix principal et
moniteurs de scène
• utilisationenmodebi-amplification,
avec les basses fréquences ampli-
fiées par le canal 1 et les hautes
parlecanal 2(recquiertl'utilisation
d'un séparateur de fréquences
électronique vendu séparément)
CARACTÉRISTIQUES
ET LEUR UTILISATION AUSSTATTUNG & EINSTELLUNGEN
Unterschiede zwischen
Stereo-, Parallel- und
Monobrückenbetrieb
STEREOBETRIEB
Diesistdie"normale" Betriebsarteines
Verstärkers, bei der beide Kanäle voll-
ständig unabhängig arbeiten. An den
Eingängen liegen separate Signale an,
und an den Ausgängen sind unab-
hängige Lautsprecher angeschlossen.
Beispiele:
• Zweikanal- (Stereo-) Wiedergabe
• Zwei unabhängige Monosignale
wie z.B. Summen- und Monitormix
• Biamp-Betrieb, mit den tiefen
Frequenzanteilen an Kanal 1 und
den Höhen an Kanal 2
PARALLELBETRIEB
Diese Betriebsart entspricht dem
Stereobetrieb, außer daß die
Eingänge der beiden Kanäle intern
zusammengeschaltet werden. Ein
Signal, welches an einem der beiden
Eingänge anliegt, wird daher beiden
Kanälen zugeführt werden. Die
Funktion der Regler der beiden
Kanäle bleibt vollständig erhalten,
und jeder Kanal speist seine eigene
Last.Mit Hilfe der freien
Eingangsbuchse kann das
Eingangssignal auch an weitere
Verstärker geleitet werden.
Beispiel:
* Ein Monosignal speist beide
Kanäle, mit unabhängiger
Verstärkungseinstellung für jedes
Lautsprechersystem
MODE PARALLÈLE
Similaire au mode stéréo pour les
gains,filtres,limiteursetconnexion
des haut-parleurs, mais les entrées
sontreliées àl'intérieur. Unsignal
branché à l'une ou l'autre des
entrées sera donc amplifié par les
deux canaux.
Vous pouvez envoyer le signal vers un
autre amplificateur en vous servant
de la seconde entrée comme sortie.
Exemple:
• Deux haut-parleurs de même
registre dans un système multi-
voies

13
Ch. 1Ch. 1
Ch. 2Ch. 2
Ch. 1
input
Ch. 2
input
Bridged Mono
FEATURES & SETUP
SEE THE ADDITIONAL BRIDGE
MONO MODE WARNINGS ON
PAGE 11.
BRIDGE MONO MODE
This mode combines the full power
capabilities of both channels into a
singlespeaker system. Theamplifier
internally re-configures so that both
channels operate as a unit. This
delivers double the output voltage,
resulting in four times the peak
power and three times the sustained
power into a single 8- or 4-ohm
speaker load. The Bridge Mono
mode section on page 11 describes
the special speaker connection used.
Examples:
• Driving a single 8-ohm speaker
with the combined 4-ohm power
of both channels.
• Driving a single 4-ohm speaker
with the combined 2-ohm power
of both channels.
Precautions:
• Bridge Mono mode makes it
possible to drive thousands of
wattsinto a single speaker. AC
currentconsumption willusually
behigher.Avoid excessivesignal
level,and make sure thewiring
and speaker can handle the
power.
• Ifthe load isless than 4ohms, or
prolonged overloads occur, the
amplifierwillprobablymutefor
several seconds during peaks.
• Do not use 2-ohm loads.
MODO PUENTEADO EN MONO
Este modo combina la capacidad
total de potencia de ambos canales,
enunsolo sistema de bocinas.El
amplificador se reconfigura
internamente de manera que ambos
canales operen como uno. Esto
produce el doble de voltaje de salida,
cuatro veces la potencia en picos y
tres veces la potencia de sosteni-
mientoencargasde8 y 4 ohmios. La
sección del modo "Puenteado en
Mono" en la página 11 describe la
conexión usada para las bocinas.
LEA LAS PRECAUCIONES
ADICIONALES PARA EL MODO
DE PUENTEADO EN MONO EN
LA PÁGINA 11.
CARACTERÍSTICAS
Y AJUSTES
Ejemplos:
• Para alimentar una bocina de 8-
ohmios, con la potencia de dos
canales de 4-ohms.
• Para alimentar una bocina de 4-
ohmios, con la potencia de dos
canales de 2-ohms.
Precauciones:
• El modo de puenteado en mono
puede mandar miles de watts a
una sola bocina. El consumo de
corriente alterna (AC) también
serámayor.Eviteniveles de
señales excesivos, y asegurese
que el cableado y las bocinas
resistan la potencia.
• Si la carga es menor a 4 ohms, ó
la saturación es muy frecuente, el
amplificador puede enmudecerse
(función Mute) durante los picos
por varios segundos.
• No use cargas de 2 ohmios.
MODE PONTÉ MONO
Ce mode combine la puissance des
deux canaux vers une seule sortie.
L'amplificateur est rebranché de
façon à ce que les deux canaux
fonctionnent en tant qu'unité. Ce
branchement double la tension de
sortie,ce qui multiplie parunfacteur
de 4 la puissance en pointe et triple
la puissance en continu par rapport à
un canal simple dans un charge de 4
ou de 8 ohms. La section Mode
ponté mono en page 11 décrit les
branchements spéciaux des haut-
parleurs en ce mode.
Exemples:
• faire fonctionner un haut-parleur de
8ohms aveclapuissance combinée
à 4 ohms des deux canaux
• faire fonctionner un haut-parleur de
4ohms aveclapuissance combinée
à 2 ohms des deux canaux
Précautions:
• Le mode ponté mono permet
d'envoyerdesmilliers de watts de
puissancevers un seul haut-parleur.
La consommation de courant sera
plusélevée. S'assurer quele câblage
et le haut-parleur peuvent
supporter la puissance générée.
• Si la charge (haut-parleur) est de
moins de 4 ohms ou que des
surtensions prolongées se
produisent,ilest possible que
l'amplificateur passe en mode
protection pour quelques
secondes lors de surtensions.
• Nepasutiliserdechargesde2ohms.
CARACTÉRISTIQUES
ET LEUR UTILISATION
VOIR LES INSTRUCTIONS
ADDITIONNELLES POUR
UTILISATION EN MODE PONTÉ
MONO EN PAGE 11.
AUSSTATTUNG &
EINSTELLUNGEN
MONOBRÜCKENBETRIEB
Diese Betriebsart addiert die volle
Verstärkung beider Kanäle für eine
einzelnes Lautsprechersystem. Der
Verstärkerwirdintern so umkonfiguriert,
so daß beide Kanäle wie ein einzelner
Kanal funktionieren. Hierdurch steht
ungefähr die doppelte Ausgangsspan-
nung, die vierfache Spitzenleistung
und ungefähr die dreifache Dauer-
leistung eines Einzelkanals in eine 8
oder 4ΩLast zur Verfügung. Weitere
Erläuterungen zur besonderen Art
des Anschlusses der Lautsprecher
finden Sie auf Seite 11.
Beispiele:
• Betrieb eines einzelnen 8ΩLaut-
sprecher mit der addierten 4Ω
Leistung beider Kanäle
• Betrieb eines einzelnen 4ΩLaut-
sprecher mit der addierten 2Ω
Leistung beider Kanäle
Vorsichtsmaßnahmen:
• Im Monobrückenbetrieb können
tausende Watt Leistung an einen
einzelnen Lautsprecher abgegeben
werden. Die Stromaufnahme des
Verstärkers wird höher als normal
sein. Vermeiden Sie daher über-
höhte Signalpegel und stellen Sie
sicher, daß die Verkabelung und
der Lautsprecher die hohe
Leistung verarbeiten können.
• BeiLasten kleiner als 4Ω,oderzu
langen Übersteuerungen kann
der Verstärker für einige
Sekunden abschalten.
•2ΩLasten dürfen nicht betrieben
werden.
BITTE BEACHTEN SIE DIE
WARNHINWEISE AUF SEITE 11.

14
A U D I O
POWER AMPLIFIER
PLX
30
32
dB
20 22 24
26
28
I8
I4
8-30
32
20 22 24
26
28
dB
I8
I4
8-
SIGNAL
POWER
BRIDGE PARALLEL
-20dB
-IOdB
CLIP
1 CHA N N E L 2
P R O 3 0 0 0 W A T T
3002
3.50"
88.9 mm
12.25"
311.2 mm
13.25"
336.6 mm
17.30"
440 mm
All four screws:
Toutes les quatre vis:
Alle vier Schrauben:
Todos cuatro tornillos:
#10££ (typ. #10-32)
5 mm
INSTALLATION
Utiliserles quatreviset rondellesde
montage pour fixer le devant de
l'amplificateursurlesrailsdemontage.
Il est recommandé de supporter
l'arrièrede l'amplificateur,tout
particulièrement pour applications
mobiles et de tournée; des ensembles
de support sont disponibles du
service à la clientèle de QSC, ou en
commande spéciale chez votre
marchand ou distributeur local.
EINBAU
Benutzen Sie vier Befestigungs-
schrauben und Unterlegscheiben
zum Fronteinbau in das Rack.
Stützen Sie den Verstärker auch an
seinerRückseiteab. Diesgiltbesonders
für den mobilen Einsatz. Rückwärtige
Einbausätze können direkt bei QSC
oder den jeweiligen Händlern oder
Distributoren bestellt werden.
INSTALACIÓN
Utilice cuatro tornillos con rondanas
cuando coloque el amplificador en la
parte frontal del rack.
De la misma manera apoye la parte
posterior, especialmente cuando
vaya a transportar el equipo. Las
asas de montaje están disponibles
en el departamento de servicios
técnicos de QSC o pídalas
directamente a su distribuidor.
INSTALLATION
Use four screws and washers when
mounting the amplifier to the front
rackrails.
Support the amp at the rear also,
especiallyin mobile andtouringuse;
rear rack mounting ear kits are
available from QSC’s technical
services department or by special
order from your dealer or distributor.
1.60"
40.6 mm
3.00"
76.2 mm
12.73" 323.2 mm
12.60" 320.4 mm
13.25" 336.6 mm
13.10" 332.7 mm
12.85" 326.4 mm

15
CONNECTIONS
OUTPUT
CLIPLIMITON
CLIPLIMITON
CH1
P2
CH2
CH2
TIP
1/4XLR
INPUTIMPEDANCE:12KBALANCED INPUT PINOUTS
INPUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINOUT
1+
1+
2+
RNG
SLV
-
1-
1-
BRIDGE 2-
P3
P1
LFON
LFON
LF30Hz
LF30Hz
BRIDGEMODEONBRIDGEMODEOFF
LF50Hz
LF50Hz
L
L
O
O
C
C
K
K
CH1
CH2
INPUT
INPUT
MONO:
INPUTSIN
PARALLEL
STEREO
1
1
12345678910
Inputs
Each channel has active balanced
XLRand ¼-inch(6.3 mm)inputswired
inparallel.The input impedance is
12 KΩbalanced, 6 KΩunbalanced.
Balanced signals are less prone to
AC hum, but unbalanced signals can
be suitable for short cable runs. The
signal source's output impedance
should be less than 600Ωto avoid
highfrequencyloss in long cables.
Balanced inputs: Use the XLR or
¼-inch(6.3mm)TRSinputjacks.
Unbalanced inputs: Connect the
unused side of the balanced input to
ground,asshownbelow left. A tip-
sleeve¼-inch(6.3mm)connectorwill
correctly terminate the unused side
of the input without modification.
For two-channel (stereo) operation,
use the inputs for both Channel 1 and
Channel 2; for parallel or bridged
mono operation, use the Channel 1
input. See the section on operating
modes for more explanation. To
patch the audio signal to other amps
(parallelandbridgedmodes only),
see the instructions for using parallel
inputs on page 9.
or
ou
oder
ó
• Unbalanced
• Asymétrique
• Unsymmetrisch
• No balanceado
• Balanced
• Symétrique
• Symmetrisch
• Balanceado
1 2
3
ground
inverting input
non-inverting input
1
23
1
23
XLR unbalanced • XLR asymêtrique • unsymetrische XLR •
XLR no balanceado
TRS unbalanced • TRS
asymêtrique • unsymetrische
Stereoklinke • TRS no balanceado
CONEXIONESCONNEXIONS ANSCHLÜSSE
Entradas
Cada canal tiene entradas activas
balanceadas con conectores XLR y ¼"
(6.3mm),cableadasenparalelo.Laim-
pedanciadeentrada es de 12 KΩen la
balanceada,6KΩenla no balanceada.
Las señales balanceadas son menos
propensas a inducir zumbidos debido a
la corriente alterna, pero para cables
cortos se pueden usar señales no
balanceadas. La impedancia de
salida debe ser menor de 600 ohms
para prevenir la pérdida de
frecuencias agudas en cables largos.
Entradas balanceadas: Use
conectoresXLRoTRS de ¼" (6.3 mm).
Entradas no balanceadas:
Conecteel ladolibrede lasalida balan-
ceada a tierra, como se muestra a la
izquierda. Con un conector tipo tip-
sleevede¼" (6.3mm)sellevará a
cabo la terminación apropiada del
conductor sin usar de la entrada sin
ninguna modificación.
Para operación en dos canales (esté-
reo), use las entradas de los canales
1 y 2. Para operación en paralelo o
puenteada en mono, use la entrada del
canal1. Lea lasecciónde los modos
de operación para una explicación
más detallada. Para enviar la señal
de audio a otros amplificadores (sólo
en los modos paralelo o puenteado
enmono),lea las instrucciones para
entradas paralelas en la página 9.
Entrées
Chaque canal est équipé d'une
entrée symétrique sur prises XLR et
¼"(6.3 mm)branchées enparallèle.
L'impédance d'entrée est de 12 KΩ
symétrique, 6 KΩasymétrique.
Lessignaux reçus enmode symétrique
sont moins sujets aux ronflements dû
aux interférences de réseau électrique
(hum), alors que les branchements
asymétriques peuvent convenir pour
les courtes distances. L'impédance
de sortie de la source de signal
devrait être de moins de 600Ωafin
de réduire les pertes en hautes
fréquences avec de longs câbles.
Entrées symétriques: Utilisez la
priseXLRou¼"(6.3mm).
Entrées asymétriques: Connectez
le côté non-utilisé de l'entrée
symétriqueauchâssis,telqu'illustré
ci-contre.Unefiche¼"(6.3mm)
mono(TipSleeve)fermera lecircuit
sansmodification.
Enutilisationdeuxcanaux (stéréo),
utilisezlesprisesdescanaux1et2;en
modeparallèleouponté mono, utilisez
lapriseducanal1.Voir lesexplications
dans les sections appropriées du
présent manuel. Pour relier le signal
audio de cet amplificateur vers
d'autres amplificateurs (mode
parallèle et ponté mono seulement),
voyez les instructions en page 9.
Eingänge
Jeder Kanal verfügt über symmetrische
XLR- und 6,3 mm Stereoklinkenein-
gänge. Die Eingangsimpedanz
beträgtsymmetrisch 12KΩ,
unsymmetrisch6KΩ.
Symmetrische Signale verursachen
wenigerBrummproblem, wobei unsym-
metrische Verbindungen allerdings
bei kurzen Kabelwegen häufig aus-
reichen. Die Quellimpedanz sollte
dabei weniger als 600Ωbetragen,
um einen Höhenverlust bei längeren
Kabelwegen zu vermeiden.
Symmetrische Eingänge:
Verwenden Sie die XLR oder 6,3mm
Stereoklinkenbuchsen
Unsymmetrische Eingänge:
Verbinden Sie den ungenutzten Pin des
symmetrischen Steckers mit Masse
(siehe Abbildung). Bei einem Mono-
Klinkensteckerist keine Änderungnötig.
Im 2-Kanalbetrieb (Stereo), verwenden
Siebittebeide Eingänge; im Parallel-,
bzw. Monobrückenbetrieb verwenden
Sie nur Eingang 1. Bitte beachten sie
die jeweiligen Beschreibungen der ver-
schiedenen Betriebszustände. Um das
Signal an weitere Verstärker zu leiten
(nur im Parallel-, bzw. Monobrücken-
betrieb), beachten Sie bitte die
Beschreibungen auf Seite 9.

16
Speakon™ Outputs
The PLX amplifier offers a choice of
output connections, with two Neutrik
NL4MD Speakon jacks and two pairs
of "touchproof" binding posts.
The Speakon connector is designed
specially for high-power speaker
connections.Itlocksinplace,
prevents shock hazard, and assures
thecorrect polarity.
The upper Speakon jack has both
Channel 1 and Channel 2 outputs, so
itisespeciallyusefulforparallel,bi-
amp, or bridged mono operation (see
bridged mono operating precautions
on page 12). The other Speakon
carries only Channel 2’s output. See
theillustrationsat left.
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
CH2
CH2 PINOUT
N
PUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE 2-
LFON
LFON
LF30 Hz
LF30 Hz
BRIDGEMODE ON
L
L
O
O
C
C
K
K
MONO:
INPUTSIN
PARALLEL
To Channel 2 speaker
l'enceinte canal 2
Zum Lautsprechersystem Kanal 2
A la bocina canal 2
Vers
2-
1+ 2+
1-
To Channel 1 speaker
Vers l'enceinte canal 1
Zum Lautsprechersystem Kanal 1
A la bocina canal 1
8
4
2
Ω
Ω
Ω
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
CH2
CH2 PINOUT
N
PUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE 2-
LFON
LFON
LF30 Hz
LF30 Hz
BRIDGEMODE ON
L
L
O
O
C
C
K
K
MONO:
INPUTSIN
PARALLEL
To Channel 2 speaker
l'enceinte canal 2
Zum Lautsprechersystem Kanal 2
A la bocina canal 2
Vers
2-
1+ 2+
1-
To Channel 1 speaker
l'enceinte canal 1
Zum Lautsprechersystem Kanal 1
A la bocina canal 1
Vers
8
4
2
Ω
Ω
Ω
8
4
2
Ω
Ω
Ω
Channel 1
Canal 1
Kanal 1
Channel 2
Canal 2
Kanal 2
OUTPUT
CLIPLIMIT ON
CLIPLIMIT ON
CH1
CH2
CH2 PINOUT
N
PUTPINOUTS
MODESWITCHES
MODESWITCHES
CH1
CH2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE 2-
LFON
LFON
LF30 Hz
LF30 Hz
BRIDGEMODE ON
L
L
O
O
C
C
K
K
MONO:
INPUTSIN
PARALLEL
2-
1+ 2+
1-
To speaker
l'enceinte
Zum Lautsprechersystem
A la bocina
Vers
16
8
4
Ω
Ω
Ω
2Ω
2Ω
SPEAKER CABLING
Larger wire sizes and shorter lengths
minimize both loss of power and
degradation of damping factor. Do
not place speaker cables next to
inputwiring.
2 channels/canals/Kanäle/canals & 2 Speakons
(Stereo, bi-amp, or parallel mode; Modes stéreo, bi-amp ou parallèle; Stereo-, Bi-
amp- oder Parallelbetrieb; Modos estéreo, bi-amp o paralelo)
2 channels/canals/Kanäle/canals & 1 Speakon
(Stereo, bi-amp, or parallel mode; Modes stéreo, bi-amp ou parallèle; Stereo-, Bi-
Amp- oder Parallelbetrieb; Modos estéreo, bi-amp o paralelo)
Bridged mono • Mono ponté • Monobrückenbetrieb • Mono puente
CONNECTIONS
WARNING: To prevent electric
shock, do not operate the am-
plifier with any of the conduc-
tor portion of the speaker wire
exposed.
¡AVISO! Para evitar una
descarga eléctrica, no opere el
amplificador si alguno de los
cables de la bocina está
expuesto.
AVERTISSEMENT: Afin de
prévenir les risques de choc
électrique, ne pas utiliser
l'amplificateur si une portion de
conducteur du fil de haut-
parleur est exposée.
WARNUNG: Um elektrische
Schläge zu vermeiden, sollte
der Verstärker nicht betrieben
werden, wenn blanke Kabel-
enden sichtbar sind.
CONEXIONESCONNEXIONS ANSCHLÜSSE
CÂBLAGE DU HAUT-PARLEURCÂBLAGE DU HAUT-PARLEUR
Lescâblesdefortcalibresetlescourtes
distancesminimisentàlafoislespertes
de puissance et la dégradation du
coefficient d'amortissement. Evitez
de placer les câbles de haut-parleurs
à proximité des câbles d'entrée.
CABLEADO DE BOCINAS
Loscablesgruesosy lostrayectoscortos
minimizan la pérdida de potencia y
degradación por el factor de amorti-
guación.Nocoloque los cables delas
bocinas cercanos a los de entrada.
For easier insertion, use the newer-
style NL4FC Speakon connectors
withquicklockthumblatches.
Salidas Speakon™
El amplificador PLX ofrece varias
opciones de salida, con dos
conectores Neutrik Speakon NL4MD y
dos pares de terminales con tornillo.
El conector Speakon está diseñado
especialmente para conexiones de
bocinas de alta potencia. Se ajusta
fijamente,previenecortoseléctricos
y asegura una correcta polaridad.
El conector Speakon superior tiene
lassalidasdeloscanales1y 2,y se
usa para una operación en paralelo,
biamplificada, o puenteada en mono
(lea las recomendaciones de la página
12). El otro conector Speakon sólo
tienela salida del canal2.Observe
lasilustraciones alaizquierda.
Parafacilitar lainserción delos
conectores, le recomendamos que
use los nuevos conectores Speakon
NL4FC con retén.
Sorties Speakon™
Cet amplificateur PLX offre un choix de
connecteurs de sortie, avec deux prises
Neutrik Speakon NL4MD et deux
paires de bornes à écrou protégées.
Les prises Speakon sont conçues
spécifiquement pour la connexion de
haut-parleurs de haute puissance.
Ellesverrouillent enplace,
préviennent les risques de choc
électrique, et assurent le
branchement avec polarité correcte.
La prise Speakon du haut porte les
signauxde sortie des deuxcanaux, elle
est donc très utile lors de branchement
enmodes parallèle,bi-amplifié,ou
pontémono(voirles instructions et
précautionsàsuivre pour le branchement
en mode ponté mono en page 12). La
prise du bas ne porte que le signal du
canal2.Voirlesillustrationsci-contre.
Pourinsertionplusfacile,utiliserla
nouvelle génération des Speakon
NL4FC avec loquet à ressort.
Speakon™ Ausgänge
Der PLX Verstärker stellt mehrere Aus-
gangsanschlüsse zur Verfügung: zwei
Neutrik NL4MD Speakonbuchsen
und zwei Paar berührungssichere
Schraubklemmen.
Der Speakonanschluß wurde speziell
für den Anschluß von Hochleistungs-
lautsprechern konzipiert. Er rastet
ein, verhindert elektrischen Schlag
und sorgt für die richtige Polarität.
Die obere Speakonbuchse enthält
beide Kanäle, so daß sie besonders für
Parallel-, Biamp- oder Monobrücken-
betrieb geeignet ist (bitte beachten
Sie die Vorsichtsmaßnahmen wie
auf Seite 12 beschrieben). Die
andere Speakonbuchse enthält nur
die Signale von Kanal 2 (siehe auch
nebenstehende Zeichnung).
LAUTSPRECHERKABEL
Dickere und kürzere Kabel verringern
sowohlLeistungsverlustwieeine Ver-
schlechterung des Dämpfungsfaktors.
Verlegen Sie keine Ausgangskabel
neben den Eingangskabeln.
Für eine leichtere Anbindung,
verwenden Sie die NL4FC-Speakon-
stecker der neueren Generation.

17
Binding post outputs
ÊStrip back insulation not more
than13mm (½inch).
➋Insertwirefully so that none of
the conductor is exposed; tighten
barrel(usecoinifnecessary).
➌Non-European models only.
➍Spade lugs must have insulated
barrelstopreventelectric shock.
½"
13 mm
≤7 AWG
4mm
8
4
2
Ω
Ω
Ω
U
TPUT
1
2
CH2 PINOUT
PINOUT
2+
-
1-
1-
RIDGE 2-
CH1
CH2
BRIDGEMONO
2
1
8
4
2
Ω
Ω
Ω
U
TPUT
1
2
CH2 PINOUT
PINOUT
2+
-
1-
1-
RIDGE 2-
CH1
CH2
BRIDGEMONO
2
1
16
8
4
Ω
Ω
Ω
2Ω
2Ω
Connections for stereo and parallel
operations
Connections for bridged mono
operation. See bridged mono
operating precautions on page 11.
Ê➋
➌
Operating voltage
(AC mains)
Make sure you connect the amplifier
to the correct AC line voltage, which
isshownon the serial number label.
Connecting to the wrong line voltage
is dangerous and may damage the
amplifier.
120V 220–240V
Outlets • Prises de courant • Netzanschluß • Tomas de corriente
0.25"
6.3 mm ≤
12.9 mm
0.51"
➍
CONNECTIONS
SPEAKER CABLING
Larger wire sizes and shorter lengths
minimize both loss of power and
degradation of damping factor. Do
not place speaker cables next to
inputwiring.
WARNING: To prevent electric
shock, do not operate the am-
plifier with any of the conduc-
tor portion of the speaker wire
exposed.
¡AVISO! Para evitar una
descarga eléctrica, no opere el
amplificador si alguno de los
cables de la bocina está
expuesto.
AVERTISSEMENT: Afin de
prévenir les risques de choc
électrique, ne pas utiliser
l'amplificateur si une portion de
conducteur du fil de haut-
parleur est exposée.
WARNUNG: Um elektrische
Schläge zu vermeiden, sollte
der Verstärker nicht betrieben
werden, wenn blanke Kabel-
enden sichtbar sind.
CONEXIONES
Terminales con tornillo
ÊRemueva el aislamiento no más
de13 mm (½ pulgado).
➋Inserte el cable hasta que el
conductor se pueda ver. Asegure
laroscacon fuerza (si es
necesario use una moneda).
➌Unicamente para modelos no-
europeos.
➍Los conectores tipo herradura deben
estar aislados apropiadamente
para prevenir un corto eléctrico.
CONNEXIONS
Bornes à écrou
ÊDénuderlefil sur un maximum de
13mm(½puce).
➋Insérerle fil de façonàce
qu'aucune partie du conducteur
ne soit exposée; serrer le corps du
connecteur (utiliser une pièce de
monnaiesi nécessaire).
➌Modèles non-européens seulement.
➍Lescosses à fourchedevraient avoir
uncorpsisoléafin de prévenir les
risques de choc électrique.
ANSCHLÜSSE
Anschlussklemmen
ÊDas Kabelende nicht länger als
13mm abisolieren.
➋Das abisolierte Kabelende komplett
einführen, ohne daß blanker Draht
sichtbar bleibt; Klemme festdrehen.
Münze benutzen falls notwendig.
➌Nur bei außereuropäischen
Gerätetypen.
➍Um die Gefahr elektrischer Schläge
zu vermeiden, müssen Kabelklemm-
schuheisolierteKlemmenaufweisen.
CÂBLAGE DU HAUT-PARLEUR
Lescâbles de fortcalibreset les
courtesdistances minimisentàlafois
les pertes de puissance et la
dégradation du coefficient
d'amortissement. Evitez de placer les
câbles de haut-parleurs à proximité
des câbles d'entrée.
LAUTSPRECHERKABEL
Dickere und kürzere Kabel verringern
sowohlLeistungsverlustwieeine Ver-
schlechterung des Dämpfungsfaktors.
Verlegen Sie keine Ausgangskabel
neben den Eingangskabeln.
CABLEADO DE BOCINAS
Loscablesgruesosy lostrayectoscortos
minimizan la pérdida de potencia y
degradación por el factor de amorti-
guación.Nocoloque los cables delas
bocinas cercanos a los de entrada.
Tension d'utilisation
(alimentation CA)
Vous devez vous assurer de raccorder
l'amplificateur à une source de courant
alternatif de tension correcte, tel
qu'indiqué sur l'étiquette du numéro
de série. Connecter à une source de
courant autre qu'indiqué est dangereux
etpourraitendommager l'amplificateur.
Netzanschluß
Schließen Sie den Verstärker nur an
die richtige Netzspannung an, die auf
dem Etikett mit der Seriennummer
aufgedruckt ist. Ein Anschluß an die
falsche Netzspannung kann zu
Beschädigungen am Verstärker
führen.
Voltaje de operación
(alimentación CA)
Asegúrese de conectar el amplificador
a una línea de corriente alterna (AC)
conel voltajeadecuado,elcualaparece
en la etiqueta con el número de serie.
Conectarlo a una línea de voltaje
diferente es peligroso y puede dañarlo.
Conexiones para operación en
estéreo o paralelo.
Conexiones para operación de
puenteada en mono. Lea las
recomendaciones de la página 11.
Connexions pour utilisation en
modes stéréo ou parallèle.
Connexions pour utilisation en mode
ponté mono. Voir les instructions et
précautions à suivre pour le branche-
ment en mode ponté mono en page 12.
Anschlüsse für Stereo-, bzw.
Parallelbetrieb.
Anschluß im Monobrückenbetrieb.
Bitte beachten Sie die
Erläuterungen auf Seite 11.

18
OPERATION
AC power switch
Before applying power, check all
connections and turn down the gain
controls. The "soft start" sequence
starts with the POWER indicator
LED at half brightness. A couple
seconds later the fan starts and the
amplifiercyclesthrough one second of
protectivemuting,indicatedbythe CLIP
LEDs glowing bright red. The POWER
indicator then changes to full
brightnessandthe amplifier is ready.
20 22 24
26
28
30
32
dB
I8
I4
8-
20 22 24
26
28
30
32
dB
I8
I4
8-
SIGNAL
POWER
BRIDGE PARALLEL
-20dB
-IOdB
CLIP
1 CHANNEL 2
on
marche
ein
conectado
Gain controls
The gain controls are detented for
repeatable adjustment. The actual
voltagegain of theamplifier is shown
indB. Maximum gainis 40×,or+32 dB.
LED indicators
At full brightness, the green POWER
LEDindicates thattheamplifier is
operating. Half brightness means the
ampisin its startup sequence.
As the signal increases, the green
SIGNAL, -20dB, and -10dB LED
indicatorslight respectively at0.1%,
1% and 10% of full power.
The red CLIP LED indicator flashes
duringoverload (clipping).A bright,
steady glow indicates protective
muting.If thisoccursduring use,see
Troubleshooting.
The yellow BRIDGE LED indicates
the amp is in bridged mono mode.
The yellow PARALLEL LED indicates
theParallelInput switches are set.
UTILISATIONBETRIEBOPERACIÓN
Indicateurs DEL
Apleine intensité,laDEL (diode
électroluminescente) verte de
POWER indique que l'amplificateur
esten marche. Ademi-intensité, elle
indique que l'amplificateur est en
miseen marche.
Au fur et à mesure que le niveau de
signal augmente, les DEL vertes
SIGNAL , -20dB , et -10dB allument
respectivementà0.1%,1%, et 10% de
lapleinepuissancedel'amplificateur.
LaDEL CLIP clignotelorsde
surcharges (écrêtage). La DEL reste
allumée à pleine intensité pour
indiquer la mise en sourdine par le
circuitde protection.Sicettecondition
seprésentaitlors del'utilisation,voir
la section dépannage de ce manuel.
La DEL jaune BRIDGE indique que
l'amplificateur a été réglé en mode
ponté mono.
La DEL jaune PARALLEL indique
que l'amplificateur a été réglé en
mode parallèle.
Indicadores LED
La luz verde en el LED de POWER
indica que el amplificador está en
uso. Y a media luz, que está en la
secuencia de encendido. A medida
de que la señal aumenta, los LED
indicadores verdes de SIGNAL , los
de -20 dB y -10 dB , se illuminan
respectivamente al 0.1%, 1%, y 10%
dela potencia máxima.
Elindicador LEDrojo de CLIP ,
parpadea cuando hay saturación
(clips) . Cuando permanece
encendido indica "enmudecimiento"
(función Mute ) de protección. Si esto
ocurre durante el uso, lea la sección
Busqueda de Averías.
El LED amarillo de BRIDGE indica
que el amplificador está en modo de
puenteado en mono.
El LED amarillo de PARALLEL indica
que los interruptores de entrada
paralela han sido activados.
LED-Anzeige
BeivollerHelligkeitzeigt die grüne
POWER LED die Betriebsbereitschaft
des Verstärkers an. Halbe Helligkeit
bedeutet, daß sich der Verstärker in
der Startsequenz befindet.
Bei steigendem Eingangssignal,
leuchten die grünen SIGNAL , -20dB
und -10dB LEDs nacheinander auf
und zeigen 0,1%, 1% und 10% der
möglichenvollenLeistung an.
Die rote CLIP LED leuchtet während
Übersteuerungen (Clipping) auf. Ein
helles, gleichmäßiges Leuchten zeigt
außerdem schützendes Stummschalten
an. Falls dieser Zustand während des
Betriebs auftritt, lesen Sie bitte den
Abschnitt Fehlerbehebung.
Die gelbe BRIDGE LED leuchtet auf,
wenn der Verstärker Monobrücke
betrieben wird.
Die gelbe PARALLEL LED zeigt an,
daß die Parallel Input Schalter
eingestellt wurden.
Interrupteur
d'alimentation CA
Avant de mettre l'amplificateur en
marche, vérifiez toutes les connexions
et fermez les contrôles de gain. A la
mise en marche, la fonction "Soft
start"estactivée,aveccommeindication
l'allumagedela DEL POWER àdemi-
intensité. Quelques secondes plus tard
leventilateurdémarreetl'amplificateur
passe en mode protection pour une
seconde,tel qu'indiquépar laDEL CLIP
qui passe au rouge. La DEL POWER
passe alors à pleine intensité et
l'amplificateur est prêt à fonctionner.
Netzschalter
Bevor Sie einschalten, überprüfen Sie
alle Verbindungen und drehen Sie die
Verstärkung zurück. Die Softstart-
Sequenz beginnt mit halber Helligkeit
der POWER LED. Einige Sekunden
später beginnt der Ventilator zu laufen
und der Verstärker schaltet für etwa
eine Sekunde stumm, wobei die rote
CLIP LED hell aufleuchtet. Danach
erscheint die POWER -Anzeige in
voller Helligkeit und der Verstärker
ist betriebsbereit.
Interruptor de encendio
Antes de encender el equipo, revise
lasconexionesy baje los controles
de ganancia. La secuencia de
encendido"suave" inicia con el
indicador LED POWER a media luz.
Un par de segundos después el
ventilador se enciende y el
amplificadorhace un silencio
momentáneo de protección, que se
puede visualizar en los indicadores
LEDrojos de CLIP .Después el
indicador POWER se enciende
completamente y el amplificador
está listo para operar.
Contrôles de gain
Les contrôles de gain à taquets
permet les réajustements répétés. Le
gainentensionde l'amplification est
indiqué en dB. Le gain maximum est
de 40×, soit +32 dB.
Verstärkungsregler
Die Regler wurden als Rastpotentio-
meter ausgelegt, um reproduzierbare
Einstellungen zu erlauben. Die
tatsächliche Verstärkung wird in dB
angezeigt. Volle Verstärkung
entspricht 40×, oder 32 dB.
Controles de ganancia
Los controles de ganancia han sido
diseñados para un ajuste continuo.
Elvoltaje degananciadel amplificador
aparece en decibeles. La ganancia
máxima es de 40×, ó +32 dB.

19
OPERATION
Fan cooling
The fan speed varies automatically
to maintain safe internal
temperatures. Keep the front and
rearventscleartoallowfullairflow.
Hot air exhausts out the front of the
amp so it does not heat the interior
of the rack. Make sure that plenty of
coolair can entertherack, especially
if there are other units which
exhausthotair into it.
Fan • Ventilateur
Lüfter • Ventilador
Fan • Ventilateur
Lüfter • Ventilador
Fan • Ventilateur
Lüfter • Ventilador
Fan • Ventilateur
Lüfter • Ventilador
RACK
COFFRET
Warm air exits amp
L'air chaud est explulsé
Warme Luft fließt aus den Verstärker
Aire caliente del amplificador Cool air enters rack
L'air frais entre dans le coffret
Kuhle Luft fließt in den Rack
Aire fresco que entra en el rack
Safe operating levels
The amp's protective muting system
guards against excessive internal
temperatures. With normal ventilation
and 4- to 8-ohm loads, the amplifier
willhandleanysignallevelincluding
overdrive—but make sure that the
speakers can handle the full power!
However, lower load impedances
and higher signal levels produce
more internal heating. Into 2-ohm
loads, frequent or prolonged clipping
(indicated by constant flashing of the
red CLIP LED) may trigger power
cutback or even protective muting.
Bridged mono mode doubles the
output impedance of the amp; 4 ohms
istheminimumloadimpedance.Heavy
clippingmaycausemuting.Ifthis
happens, see Troubleshooting, page 23.
UTILISATIONBETRIEBOPERACIÓN
Ventilación
Lavelocidaddelventilador varía
automáticamente para mantener la
temperatura interna adecuada.
Mantenga las rejillas de ventilación
delanteras y posteriores despejadas
para que el aire pueda circular.
Elaire calientesale porla partefrontal
del amplificador para no calentar el
rack. Asegúrese de que circule aire
frescoen elrack,especialmente si
hay otras unidades que generan aire
caliente hacio adentro.
Niveles adecuados de
operación
Elsistemade "enmudecimiento"
(función Mute )deprotección,seactiva
con temperaturas altas internas. Con
unaventilación normal y cargasde4 y
8ohmios,elamplificadorpuedemanejar
cualquiernivelde señal incluyendo la
saturación—pero verifique que sus
bocinas puedan manejar esa potencia.
Sin embargo, las bajas impedancias
y los altos niveles de señal producen
calor interno. En cargas de 2 ohmios,
con 'clipeo' frecuente o prolongado
(indicado por el parpadeo del LED
CLIP ) puede ocurrir un corte de
corriente o un "enmudecimiento" de
protección.
El modo de puenteado en mono
duplicalaimpedancia de salida del
amplificador;4ohmioseslamínima
impedancia de carga. La saturación
extrema puede causar paro total. Si
ésto sucede lea la sección Busqueda
de Averías, en la página 23.
Ventilation
Leventilateurà vitesse variable
s'ajuste automatiquement pour
maintenir une température interne
raisonnable. Veillez à garder les
entréesetsortiesd'air libres
d'obstructions afin de permettre libre
circulationd'air.
L'air chaud sort par le devant de
l'amplificateur afin de pas surchauffer
l'intérieur du coffret d'équipement.
Assurez vous que beaucoup d'air
frais puisse entrer dans le coffret,
toutparticulièrement si vous utilisez
d'autres appareils qui soufflent leur
air chaud à l'intérieur du coffret.
Niveaux d'utilisation
sécuritaire
Lecircuitdeprotectiondel'amplificateur
entre en fonction et met le signal en
sourdinelorsdetempératureexcessive.
Avec une charge de 4 ou de 8 ohms
et avec une ventilation normale,
l'amplificateur fonctionnera sans
arrêtavectout signal, incluant les
surcharges-assurez vous cependant
que les haut-parleurs peuvent accepter
toutela puissance de l'amplificateur.
Il est possible que des charges
d'impédance plus faible ou que des
niveaux de signal plus élevés génèrent
plus de chaleur. Ainsi, une charge de
2 ohms accompagnée de surcharges
constantes, tel qu'indiqué par
l'allumagecontinueldelaDEL CLIP ,
pourrait amener l'amplificateur à
réduire le niveau de puissance, voire
à amener le passage en mode
protection, avec mise en sourdine.
Le mode ponté mono double
l'impédancedesortiedel'amplificateur;
4Ωdevientdoncla charge minimum.
L'écrêtage continuel pourrait entraîner
lamise en sourdine. Sicettecondition
seprésentaitlors del'utilisation,voir
la section dépannage de ce manuel.
Lüfterkühlung
DieLüftergeschwindigkeit ist
geregelt, um immer einen sicheren
Betrieb zu gewährleisten. Blockieren
Sieniemals die Lufteinlaß-,bzw. -
ausströmöffnungen.
Die heiße Kühlluft verläßt tritt aus
der Front des Verstärkers aus, damit
das Rack nicht aufgeheizt wird.
Stellen Sie sicher, daß ausreichend
kühle Luft in das Rack gelangen
kann. Dies gilt besonders dann,
wenn andere Geräte warme Kühlluft
indasRack leiten.
Betriebspegel
Die Schutzabschaltung des
Verstärkers schützt vor übermäßigen
internen Temperaturen. Bei normaler
Lüftung und Lasten von 4–8Ωkann
der Verstärker jedes Signal,
einschließlich Übersteuerungen
problemlos verarbeiten—stellen Sie
aber sicher, daß die
angeschlossenen Lautsprecher die
Leistung verarbeiten können.
Niedrigere Impedanzen und höhere
Signalpegel führen zu größerer
Abwärme. Häufige oder lange
Übersteuerungen (erkennbar durch
dauerndes Aufflackern der roten
CLIP LED) mit Lasten von 2Ωkönnen
eine Leistungsverringerung oder
sogar eine Abschaltung der Endstufe
zur Folge haben.
Der Monobrückenbetrieb verdoppelt
die Ausgangsimpedanz des
Verstärkers. Daher dürfen in dieser
Betriebsart keine Lasten kleiner 4Ω
angeschlossen werden. Erhebliche
Übersteuerungen könne ein
Abschalten zur Folge haben. In
diesemFalllesenSie bitte den
Abschnitt Fehlerbehebung (Seite 23).

20
APPLICATIONS APPLICATIONS ANWENDUNGS-
BEISPIELE APLICACIONES
PLX amp
(stereo mode)
Mixing board
Console de mixage
Mischpult
Mezclador
2-way monitor
Enceinte monitor deux voies
Zweiweg-Aktivmonitorsystem
Bocina monitor dos vías
Monitor mix
Line-level audio
Audio niveau ligne
Linepegel-Audio
Audio de nivel de linéa
1
2
Active crossover
Séparateur activ
Aktivweiche
Crossover activo
≥Ω2
≥Ω2
Biampmonitor
PLX amp
(bridged mono mode)
1
PLX amp
(stereo mode)
PLX amp
(stereo mode)
Mixing board
Console de mixage
Mischpult
Mezclador
≥Ω2
2-way loudspeakers
Enceintes deux voies
Zweiweg-
Bocinas dos vías
Aktivsystem
L/R
G/D
L/R
I/D
Line-level audio
Audio niveau ligne
Linepegel-Audio
Audio de nivel de linéa
1
1
2
2
Active crossover
Séparateur activ
Aktivweiche
Crossover activo
(stereo)
Sub
(mono)
Subwoofer
≥Ω4
STEREO
≥Ω2
Speakon
≥Ω2
≥Ω2
Ch 1 Ch 1
Ch 2 Ch 2
Stereo biamp mix #1, + subwoofer
PLX amp
(parallel mode)
Ch. 1 input
Entrée Canal 1
Eingang Kanal 1
Entrada Canal 1
Mixing board
Console de mixage
Mischpult
Mezclador
≥Ω2≥Ω2
MONO
Full-range loudspeakers
Enceintes de plein registre
Vollbereichlautsprecher
Bocinas de gama llena
Line-level audio
Audio niveau ligne
Linepegel-Audio
Audio de nivel de linéa
Mono mix
PLX amp
(stereo mode)
Line-level audio
Audio niveau ligne
Linepegel-Audio
Audio de nivel de linéa
Ch. 1 input • Entrée Canal 1
Eingang Kanal 1 • Entrada Canal 1
Mixing board
Console de mixage
Mischpult
Mezclador
≥Ω2≥Ω2
Full-range loudspeakers
Enceintes de plein registre
Vollbereichlautsprecher
Bocinas de gama llena
Ch. 2 input • Entrée Canal 2
Eingang Kanal 2 • Entrada Canal 2
L/R
G/D
L/R
I/D
STEREO
Stereomix
PLX amp
(stereo mode)
PLX amp
(stereo mode)
Mixing board
Console de mixage
Mischpult
Mezclador
≥Ω2≥Ω2
2-way loudspeakers
Enceintes deux voies
Zweiweg-Aktivsystem
Bocinas dos vías
L/R
G/D
L/R
I/D
STEREO
Line-level audio
Audio niveau ligne
Linepegel-Audio
Audio de nivel de linéa
1
1
2
2
Active crossover
Séparateur activ
Aktivweiche
Crossover activo
(stereo)
≥Ω2≥Ω2
Stereo biamp mix #2
PLX amp
(stereo mode)
1
2PLX amp
(stereo mode)
1
2
Mixing board
Console de mixage
Mischpult
Mezclador
≥Ω2≥Ω2
2-way loudspeakers
Enceintes deux voies
Zweiweg-Aktivsystem
Bocinas dos vías
L/R
G/D
L/R
I/D
STEREO
Line-level audio
Audio niveau ligne
Linepegel-Audio
Audio de nivel de linéa
Active crossover
Séparateur activ
Aktivweiche
Crossover activo
(stereo)
≥Ω2≥Ω2
Speakon
Ch 1 Ch 1
Ch 2 Ch 2
Stereo biamp mix #1
Sound reinforcement Sonorisation
Beschallung
Sonido en vivo
