RaidSonic Technology ICY BOX IB-M2HS-PS5 User manual

Manual IB-M2HS-PS5
M.2 SSD Heat Sink for PlayStation®5
Handbuch IB-M2HS-PS5
M.2 SSD Kühlkörper für PlayStation®5

Please read carefully the following information to prevent injuries,
damage to material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide
immediate information in terms of the probability of occurrence as well as the
type and severity of the consequences if the measures to prevent hazards are
not complied with.
Warns of a directly hazardous situation
causing death or serious injury.
Warns of a potentially hazardous situation
that may cause death or serious injury.
Warns of a potentially hazardous situation
that may cause minor injury.
Warns of a potential situation that may
cause material or environmental damage
and disrupt operative processes.
1. Risk of electrical shock Contact with parts conducting
electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type
plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
Safety information IB-M2HS-PS5

Safety information IB-M2HS-PS5
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during
assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit
ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible
to children
• Do not hand over small parts and packaging to children
5. Potential data loss Data lost during commissioning
Potentially irreversible data loss
CAUTION
IMPORTANT
WARNING
IMPORTANT

• Always comply with the information in the operating instructions/quick
installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device Harmful cleaning agents
Scratches, discolouration, damage caused
by moisture or short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by
components, recycling circle interrupted
This icon on product and packaging indicates
that this product must not be disposed of as part of domestic waste. In complian-
ce with the Waste Electrical and Electronic Equipment Directive
(WEEE) this electrical device and potentially included batteries
must not be disposed of in conventional, domestic waste or re-
cycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer
or your local waste disposal and recycling point.
The included batteries must be completely discharged before
return. Take precaution to protect the batteries from short cir-
cuits (e.g. by insulating the contact poles with adhesive tape)
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.icybox.de.
IMPORTANT
IMPORTANT
Safety information IB-M2HS-PS5

Sicherheitshinweise IB-M2HS-PS5
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräte-
schäden und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben
einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen,
wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen
Situation, die zum Tod oder zu schweren
Verletzungen führen wird.
warnt vor einer möglicherweise ge-
fährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefähr-
lichen Situation, die zu leichten Verletzungen
führen kann.
warnt vor einer möglichen Situation, die zu
Sach- und Umweltschäden führen und den
Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG

Sicherheitshinweise IB-M2HS-PS5
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusam-
menbau (wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/
Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Ver-
schlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanlei-
tung/Schnellinstallationsanleitung beachten
VORSICHT
ACHTUNG
WARNUNG
ACHTUNG

Sicherheitshinweise IB-M2HS-PS5
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden
oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes Umweltverschmutzung, Wiederver-
wertung nicht möglich
Mögliche Umweltbelastung durch
Bestandteile, Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte
Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll
entsorgt werden darf. In Übereinstimmung mit der Richtlinie
über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses
Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie
dieses Produkt und ggf. enthaltene Batterien entsorgen möch-
ten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum
Recycling-Sammelpunkt Ihrer Gemeinde.
Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.
Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch
das Isolieren der Kontaktpole mit Klebeband)
Bei Fragen kontaktieren Sie gerne unseren Support unter
[email protected] oder besuchen Sie unsere Internetseite
www.icybox.de.
ACHTUNG
ACHTUNG

Manual IB-M2HS-PS5
Package content
• 1x IB-M2HS-PS5
• 3x Thermal pad
• 1x Set of screws
• 1x Screwdriver
• 1x Manual
System requirements
M.2 SSD 22x 80 mm
Key features
• M.2 SSD heat sink for PlayStation®5
• For optimal heat dissipation of your M.2 SSD
• Also suitable for installation on standard PC mainboards
• Supports M.2 SSD in size 22x 80 mm
• 3x thermal pad included

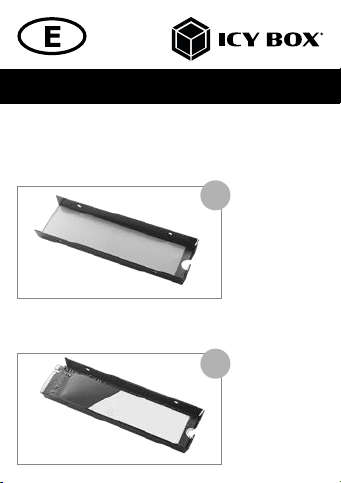

Place the first thermal pad on the frame. Pay attention to the
semicircular notch at the end of the frame.
Note: thick thermal pad for single-sided M.2 SSD, thin thermal
pad for double-sided M.2 SSD!
Gently press the M.2 SSD onto the thermal pad in the frame.
Manual IB-M2HS-PS5
1
2

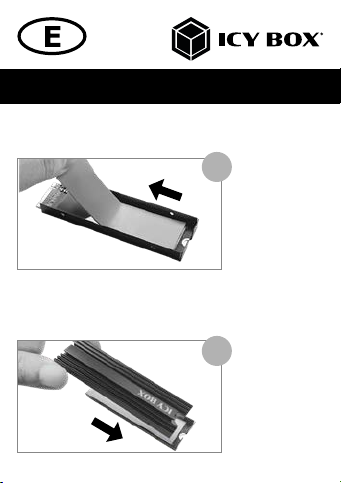

Apply the second thermal pad to the top of your M.2 SSD.
Press the heat sink onto the M.2 SSD. Make sure the direction of
the heat sink is correct: the semicircular notch must line up with
that of the frame.
Manual IB-M2HS-PS5
3
4

Tighten all four screws on the side.
Press the heat Install the M.2 SSD with heat sink in your PS5 M.2 slot.
Manual IB-M2HS-PS5
5
66

Verpackungsinhalt
• 1x IB-M2HS-PS5
• 3x Wärmeleitpad
• 1x Schraubenset
• 1x Schraubendreher
• 1x Handbuch
Systemanforderungen
M.2 SSD 22x 80 mm
Hauptmerkmale
• M.2 SSD Kühlkörper für PlayStation®5
• Für eine optimale Wärmeableitung Ihrer M.2 SSD
• Auch für Einbau auf Standard PC Mainboards geeignet
• Unterstützt M.2 SSD in der Größe 22x 80 mm
• 3x Wärmeleitpad inklusive
Handbuch IB-M2HS-PS5

Setzen Sie das erste Wärmeleitpad auf den Rahmen. Achten Sie
dabei auf die halbrunde Kerbe am Ende des Rahmens.
Hinweis: Dickes Wärmeleitpad für einseitig bestückte M.2 SSD,
dünnes Wärmeleitpad für zweiseitig bestückte M.2 SSD!
Drücken Sie die M.2 SSD vorsichtig auf das Wärmeleitpad im Rahmen.
1
2
Handbuch IB-M2HS-PS5

Bringen Sie das zweite Wärmeleitpad auf der Oberseite Ihrer M.2
SSD auf.
Drücken Sie den Kühlkörper auf die M.2 SSD. Achten Sie dabei
auf die richtige Richtung des Kühlkörpers: Die halbrunde Kerbe
muss mit dem Rahmen übereinander passen.
3
4
Handbuch IB-M2HS-PS5

Handbuch IB-M2HS-PS5
Ziehen Sie alle vier Schrauben an der Seite fest.
Installieren Sie die M.2 SSD mit Kühlkörper in Ihrem PS5 M.2 Slot.
5
66

© Copyright 2021 by RaidSonic Technology GmbH. All
Rights Reserved
The information contained in this manual is believed to be accurate
and reliable. RaidSonic Technology GmbH assumes no responsi-
bility for any errors contained in this manual. RaidSonic Techno-
logy GmbH reserves the right to make changes in the specificati-
ons and/or design of the above mentioned product without prior
notice. The diagrams contained in this manual may also not fully
represent the product that you are using and are there for illus-
tration purposes only. RaidSonic Technology GmbH assumes no
responsibility for any differences between the product mentioned
in this manual and the product you may have.
Nos produits et emballages se
recyclent, ne les jetez pas!
Trouvez où les déposer sur le site
www.quefairedemesdechets.fr
