Rainbow 231395 User manual

1
rainbow audio GmbH Kreuzenstrasse 94 74076 Heilbronn Germany
Phone +49 7131 / 3958 180 - Fax +49 7131 / 3958 182
http://www.rainbow-audio.de
SL-S10 - Art.-Nr. 231395
Empfohlen zum Gehäuseeinbau
Wir gratulieren Ihnen zum Kauf dieses hochwertigen Rainbow® Subwoofers. Bitte lesen Sie die
nachfolgenden Installations- und Betriebsempfehlungen aufmerksam durch, um die Klangqualität und
das Performance-Potential dieses Lautsprechers voll ausnutzen zu können.
Technische Daten:
F
s
28
,00
Hz
R
e
dc
*
4,0
0
Ω
Q
ms
3,1
0
Q
es
0,43
Q
ts
0,
38
L
e
*
1,1
0
mH
V
as
(Sd)
33
,00
Liter
S
d
330
,00
cm²
Z @ 100 Hz*
5,1
0
Ω
Z @ 1
KHz*
18,5
0
Ω
Z @ 10 KHz*
75
,00
Ω
R
ms
7,3
0
kg/s
X
max
30
,00
m
m
Max. Belastbarkeit
550
Watt
Außendurchmesser
(A):
2
75
mm
Nennbelastbarkeit
50
-
300
Watt
Einbaudurchmesser (B):
230
mm
Übertragungsbereich
20
-
200
Hz
Einb
autiefe (C): 145
mm
Impedanz (nominell)
2 x 2
Ω
@ 100Hz
Ges
amttiefe (D):
163
mm
Wirkungsgrad
86
dB @ 1W/1m
Magnetdur
chmes
se
r (E):
168
mm
Volumen-Verdrängung: 3,0 Liter im
Gehäuse
Magnetgewicht
3110
Gramm
Empfohlene Subsonic F
requenz
Schwingspulen
-
Ø
51
mm
Alu, 2x2 Lagen
20
-
30
Hz / 18
–
24 dB/Oktave
*Achtung wichtig:
Alle Angaben von R
e
dc*, Le* und Z* sind bei einer Serienschaltung/Reihenschaltung der beiden
Subwooferspulen gemessen worden. Bei Parallelschaltung der beiden Schwingspulen müssen die
angegebenen Werte durch die 4geteilt werden. Alle restlichen Angaben bleiben unverändert.

2
Warnung:
Für die korrekte Funktion des Subwoofers müssen beide Schwingspulen am Verstärker angeschlossen
sein. Die Inbetriebnahme mit nur einer Schwingspule führt zur Beschädigung des Subwoofers und zum
Verlust der Garantieansprüche. Der Anschluss der Schwingspulen kann in Serie/Reihe oder Parallel an
einer Monoblockendstufe, bzw. an der Mono-Brücke des Stereo-Verstärkers erfolgen
Die Belastbarkeit des Subwoofers sinkt bei sehr niedrigen Frequenzen stark ab. Sie ist durch den
Membranhub und die mechanischen Bauteile des Subwoofers begrenzt. (Nur noch ein Bruchteil der
elektrischen Belastbarkeit). Durch die Verwendung von Subsonic-Filtern werden die gefährlichen
Tiefstbaß-Frequenzen (<25 Hz) abgetrennt und gleichzeitig die Belastbarkeit, Dynamik und
Lebensdauer Ihres Subwoofers erheblich gesteigert. Die Tiefbaßleistung des Subwoofers wird dabei
nicht eingeschränkt, sondern im Tiefbaßpegel noch erweitert.
Verwendung:
Die Sound Line Subwoofer wurden speziell zum Betrieb in kleinen Gehäusevolumen konstruiert und
können mit entsprechenden PC-Programmen, sowie den technischen Angaben auf der Vorderseite der
Einbauanleitung für die Anwendung Baßreflex, Bandpaß und geschlossenes Gehäuse berechnet
werden. Einige Gehäuseempfehlungen finden Sie nachfolgend.
In dieser Anleitung werden empfohlene Gehäusevorschläge für geschlossene oder Bass-Reflex
Gehäuse gezeigt. Beide Gehäusetypen haben eine exzellente Klangqualität und Tiefbassausbildung.
Das geschlossene Gehäuse ist die richtige Wahl, wenn der Platz sehr beschränkt ist. Das Bass-Reflex
Gehäuse erzeugt +3 dB Schalldruck und eine noch tiefere Abstimmung, jedoch zu Lasten der
maximalen Belastbarkeit des Subwoofers.
Gehäusevorschläge (inklusive Verdrängung des Subwoofers):
Gehäuse 1 geschlossen:
Gehäusetyp
Q
tc
Volumen
F
0
-
Hz
Musikrichtung
Purist
Allrounder
0,707
0,650
15 l
21 l
53 Hz
49 Hz
Jazz, Drums
Klassik + Hits + Unterhaltungsmusik

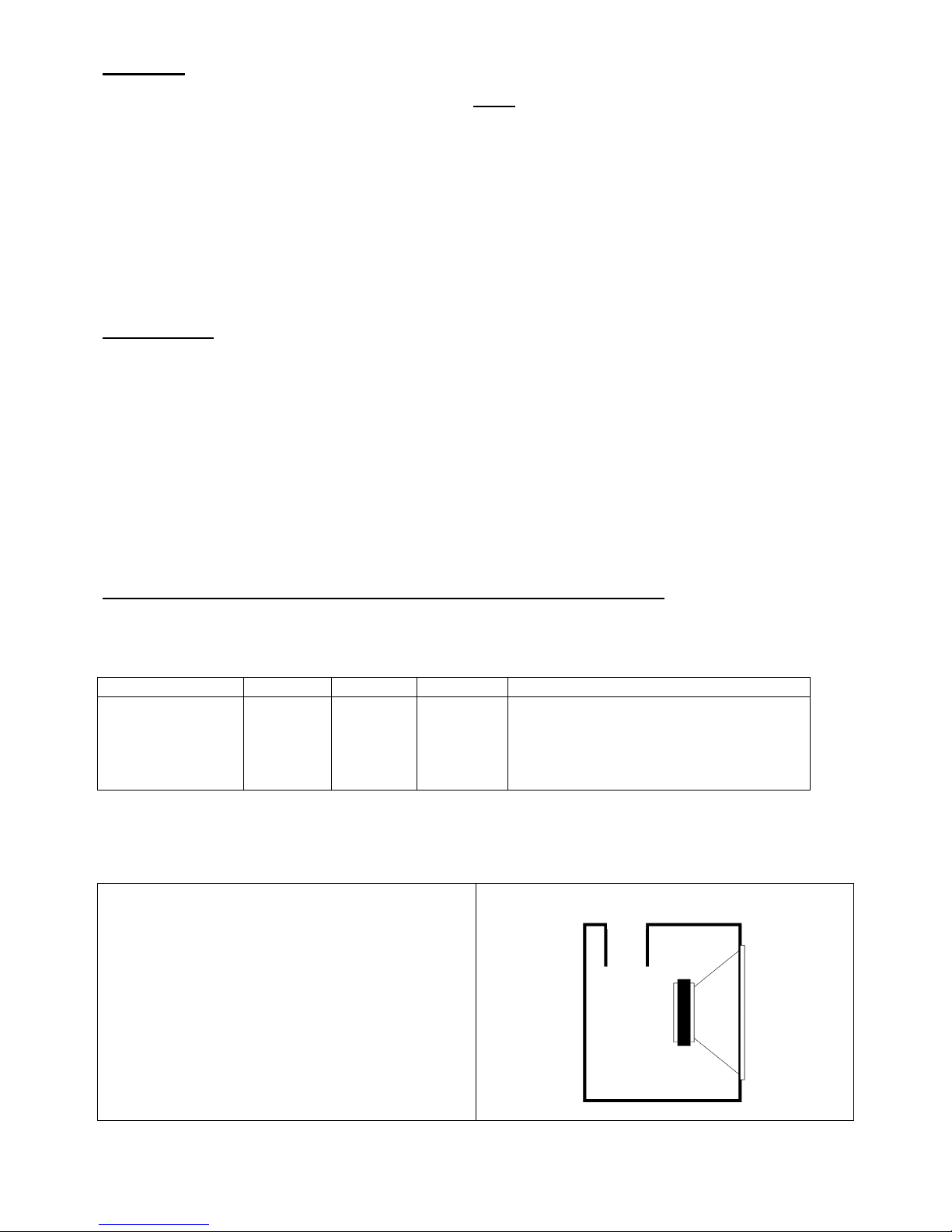

Gehäuse 2 Bassreflex (siehe Bild 1)
Schalldruck:
- Volumen: V=29 l
- 1 x Aeroport 3“ø, Länge 29 cm
- Abstimmfrequenz 35 Hz / F
3
=36 Hz
Audiophil:
Volumen: V=35 l
- 1 x Aeroport 3“ø, Länge 28 cm
- Abstimmfrequenz 32 Hz / F
3
=29 Hz
Bild 1:

3
Garantiebedingungen:
Mit dieser Verbrauchergarantie gewährleistet die rainbow audio GmbH in Heilbronn auf das
Produkt ab dem Zeitpunkt des Ersterwerbs bzw. des Ersteinbaus durch den autorisierten
Fachhandel eine zweijährige Material- und Verarbeitungsgarantie.
Die Garantie ist ausschließlich beschränkt auf den kostenlosen Ersatz defekter Teile, deren
Mangelursache Konstruktions- oder Materialfehler sind, sowie auf die Garantiereparatur.
Ein Garantieanspruch besteht nicht, wenn Fehler durch unsachgemäße Montage,
Transportschaden, mechanische Beschädigung oder durch Fremdeingriff entstanden sind.
Unfälle, höhere Gewalt oder andere von Rainbow® nicht zu verantwortende Ursachen,
insbesondere Wasser und Feuer unterliegen nicht den Garantieleistungen.
Sicherheitshinweise für den Anwender
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese informieren Sie über mögliche
persönliche Schäden oder Beschädigungen von Sachwerten!
Die Produkte sind nur für Anwender mit dem erforderlichen Einbaufachwissen geeignet.
Die einschlägigen Sicherheitsbestimmungen über tragende Karosserieteile, Vorschriften
über die innere Fahrzeugsicherheit STVZO-TÜV, sowie die Vorschriften der zuständigen
Fahrzeughersteller sind zwingend zu beachten.
Hörschaden
Anhaltende, übermäßige Lautstärken von über 85 dB können das Hörvermögen auf die Dauer
beeinträchtigen. Rainbow
®
Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB
zu produzieren.
Lautstärke und Fahrerbewußtsein
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen
behindern und dadurch während der Fahrt Gefahren auslösen.
Rainbow
®
übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder
Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.
Arbeiten am Fahrzeug
Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems
fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers
oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen
Boden, bevor Sie sich versichert haben, dass darunter keine wichtigen Teile oder Kabel sind.
Achten Sie auf Benzin-, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die
Montage.

4
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle
Kurzschlüsse zu vermeiden.
Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden,
nehmen Sie Kontakt mit Ihrer Kfz-Werkstatt auf. Bei Beschädigungen tragender
Karosserieteile kann die Betriebserlaubnis erlöschen!
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden
verschiedenste Befestigungsteile, welche bei der Demontage beschädigt werden können.
! Stromschlaggefahr !
Berühren Sie NICHT die Anschlüsse des Subwoofergehäuses währen des Betriebes!
Ausgabe: PSJ 1.0 - 02/12
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch
auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit
schriftlicher Zustimmung der Firma rainbow audio GmbH gestattet.
Copyright 2012-2015 rainbow audio GmbH. Rainbow ist ein eingetragenes Warenzeichen.

5
rainbow audio GmbH Kreuzenstrasse 94 74076 Heilbronn Germany
Phone +49 7131 / 3958 180 - Fax +49 7131 / 3958 182
http://www.rainbow-audio.de

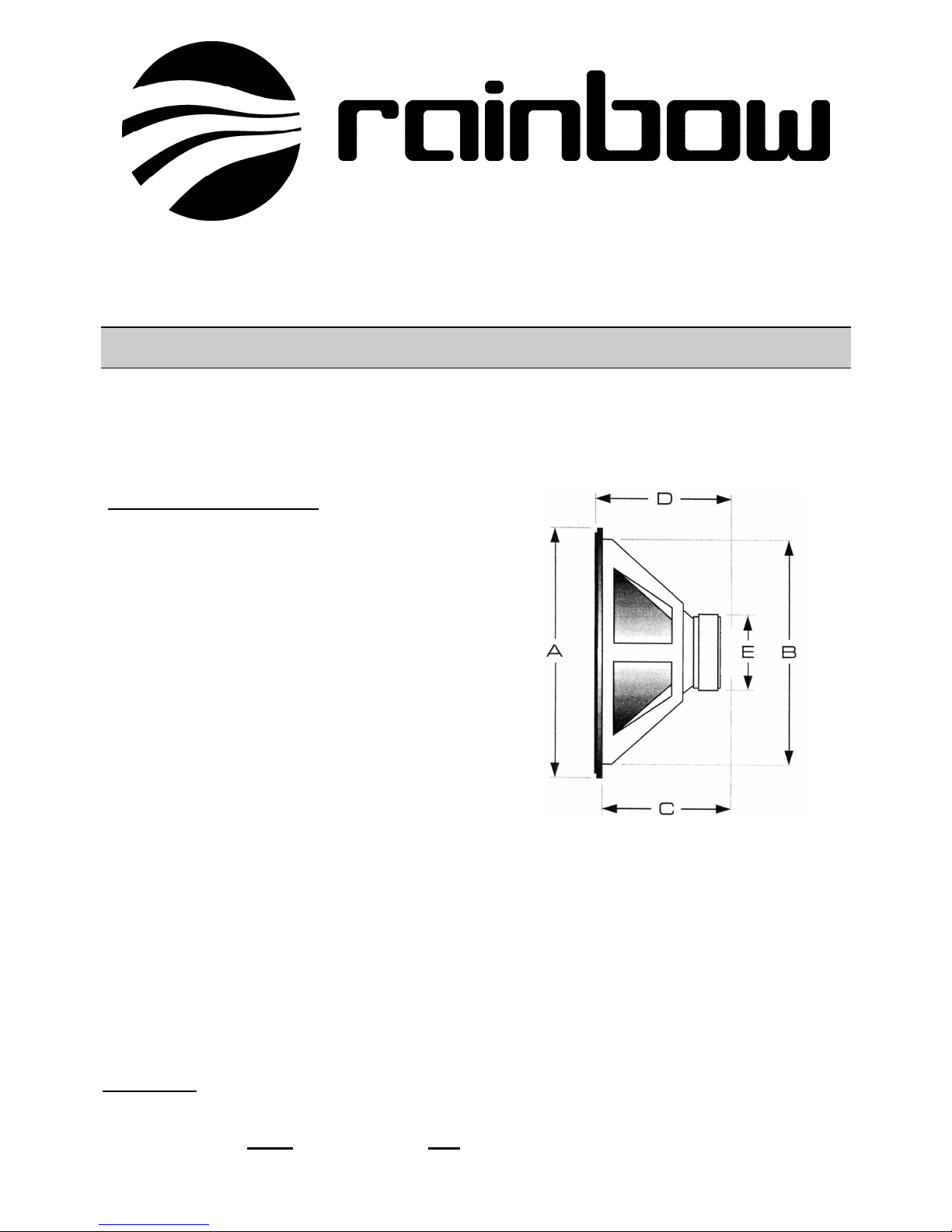

SL-S10 - Part-No. 231395
Recommended for enclosure-installation
Congratulations on having chosen this quality Rainbow® subwoofer system. Please read and follow the
provided installation and operation instructions carefully in order to benefit from the full sound quality and
performance potential of this car audio component.
Technical Specifications:
F
s
28,00
Hz
R
e
dc*
4,00
Ω
Q
ms
3,10
Q
es
0,43
Q
ts
0,38
L
e
*
1,10
mH
V
as
(Sd) 1,17 /
33,00
Ft³ / Liters
S
d
330,00
cm²
Z @ 100 Hz*
5,10
Ω
Z @ 1 KHz*
18,50
Ω
Z @ 10 KHz*
75,00
Ω
R
ms
7,30
kg/s
X
max
1,18 /
30,00
Inches / mm
Peak power
550
Watt
Frame diam
eter (A): 10,83/275 Inches/mm
Nominal power
50
-
300
Watt
Mounting diameter (B): 9,06/230 Inches/mm
Frequency
-
response
20
-
200
Hz
Mounting depth (C): 5,71/145 Inches/mm
Impedance (nominal)
2 x 2
Ω@ 100Hz
Overall depth (D): 6,42/
163 Inches/mm
Sensitivity
86
dB @ 1W/1m
Magnet diameter (E): 6,61/168 Inches/mm
Displacement 0,106 Ft³ / 3,0 Liters
Magnet weight
3110
Grams
Recommended subsonic cut frequency
Voice coil - Ø 51 mm
/ 2“
Alu, 2 x 2 layers
20-30 Hz / 18 – 24 dB/octave slope
*Important:
All specifications R
e
dc*, Le* and Z* are measured with the subwoofer voice-coils in series. For parallel
wired specifications divide R
e
dc*, Le* and Z* by 4. All other specifications remain the same.

6
“Warning”:
Both voice coils must be connected to the amplifier for correct operation of this subwoofer. Use of this
speaker with one voice coil connected only voids all warranties. Voice coils may be wired in series or
parallel to connect to a single channel amplifier or a mono bridged amplifier.
The power handling of subwoofers at very low frequencies is limited by the mechanical parts of the
system. Subsonic filter cuts the dangerous low frequencies (<25 Hz) and increases the power handling,
dynamic range and lifetime of your subwoofer dramatically. The very low SPL frequency is even
improved!
Application:
Sound Line subwoofers are precision speakers, which have been engineered to produce the highest
quality sub bass-performance in your vehicle.
Rainbow® dealers have software for enclosure-design and volume construction with extensive technical
information for many different applications of your new subwoofer. They also have the knowledge, skills
and tools to build a high-quality enclosure that will maximize the performance of your subwoofer.
In this installation-guide you will find specifications and two recommended enclosure-types for your
speaker (enclosure and ported-type). Both types of enclosure will give you excellent sound quality and
low-frequency extension. The sealed enclosure is a better choice, if space is extremely tight. Otherwise
the ported enclosure will produce +3 dB output at the same power, but you need the extra-space to work
with.
Enclosure recommendations (including displacement of subwoofer):
Enclosure 1 sealed:
Enclosure
-
type
Q
tc
Volume
F
0
-
Hz
Music
-
type
Purist
All-rounder
0,707
0,650
15 l / 0,53 Ft³
21 l / 0,74 Ft³
53 Hz
49 Hz
Jazz, Drums
Classic + Hits + Easy Listening

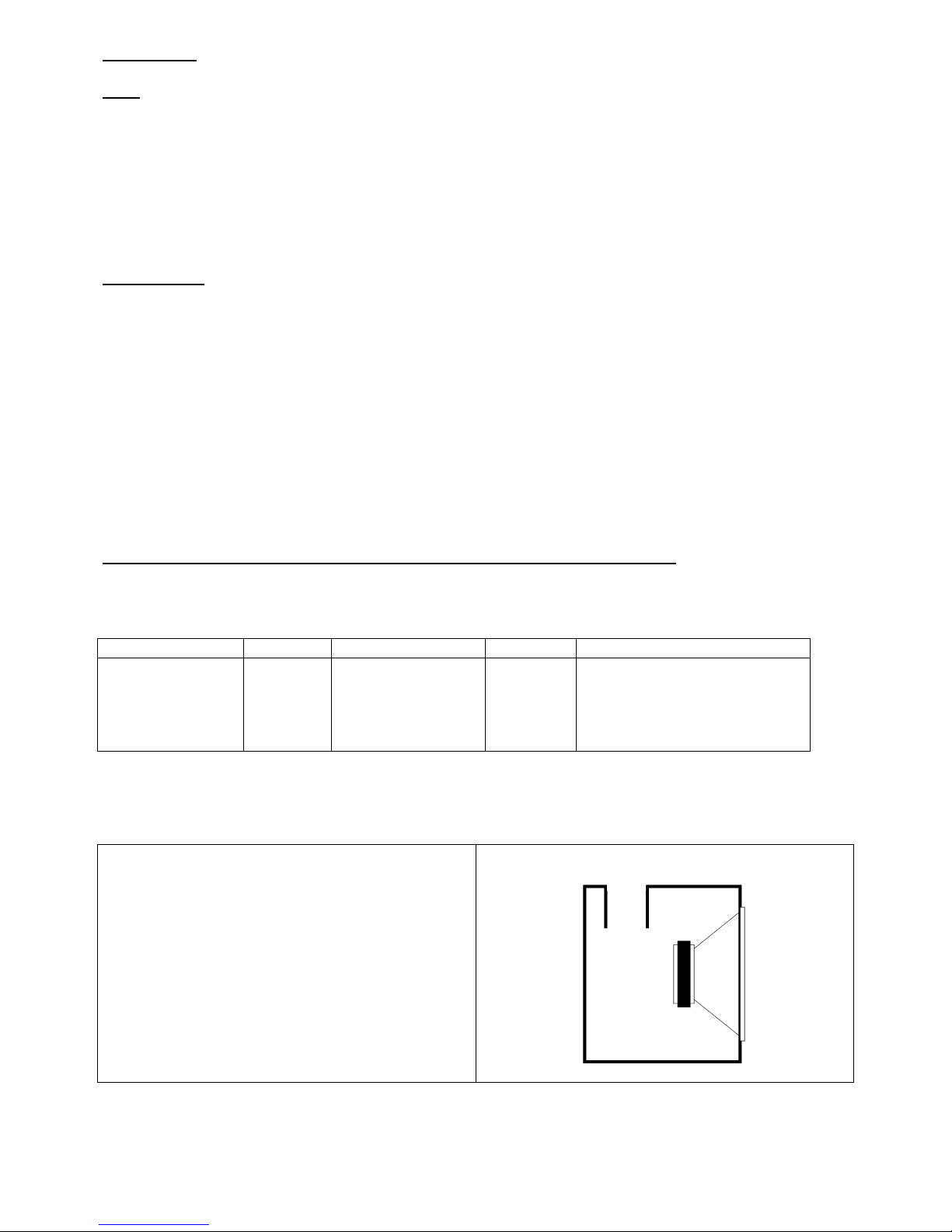

Enclosure 2: ported (Picture 1)
SPL:
- Volume: 29 l / 1,02 Ft³
-1 x Aeroport 3“ø, length 29 cm / 11,42”
- Tuning-frequency 35 Hz / F
3
=36 Hz
Audiophile:
Volume: 35 l / 1,24 Ft³
-1 x Aeroport 3“ø, length 28 cm / 11,02”
- Tuning-frequency 32 Hz / F
3
=29 Hz
Picture 1:

7
Warranty Terms and Conditions:
With this consumer warranty rainbow audio GmbH in Heilbronn, Germany, ensures on the
product, starting from the time of the first use and/or the first installation by the authorized
specialized trade, a two-year materials and labor warranty.
The warranty is exclusively limited to free substitution of defective parts, whose cause is faulty
construction or material defects, as well as to the warranty repair.
A warranty claim does not exist if defects resulted from inappropriate assembly, transport
damage, mechanical damage, or foreign interference.
Accidents, forces of nature or other causes which can be answered for, in particular water and
fire, are not subject to the guaranteeing of Rainbow®.
Important Safety Instructions
Please read all warnings found in this manual. They inform you of the potential danger of
personal injury or damage to property.
Our products are intended for use only by those possessing the necessary specialized
knowledge. The relevant safety regulations regarding related auto parts, the regulations
on internal vehicle safety, as well as the regulations of the authorized vehicle
manufacturers should be followed diligently.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in excess of 85 dB can cause a loss
of hearing. Rainbow
®
components are capable of producing sound pressure levels greater than
85 dB.
Volume and Driver Awareness
Use of sound components can impair your ability to hear necessary traffic sounds and may
constitute a hazard while driving your automobile.
Rainbow
®
accepts no liability for hearing loss, bodily injury or property damage as a result of
use or misuse of this product.
Working on Automobile
Do not use your automobile until all components of the loudspeaker system have been secured
to the interior framework. Failure to do so may turn a component into a dangerous, flying
projectile during a sudden stop or accident.
Do not drill or drive screws through any vehicle interior or carpeted floor before inspecting the
underside for potential punctures to control lines or cables. Be sure to avoid all fuel lines, brake
lines, electrical cable or oil lines when planning the installation.
Before beginning installation of the loudspeaker system remove the minus connector (-) from
the automobile battery in order to avoid possible short circuits.

8
Use care when removing interior trim panels. Car manufacturers use a variety of fastening
devices that can be damaged in the disassembly process.
If sheet metal must be cut or removed contact your authorized car dealer for professional
advice. By damage to supporting body structures the safety certificate may be withdrawn.
! Shock Hazard !
Do not touch the connectors when the system is running!
Revision: PSJ 1.0 – 02/12
This document is protected by copyright. Any duplication, including printing, in whole or part, and all
reproductions of diagrams, also in a modified version, is permissible only with the written permission of
rainbow audio GmbH, Germany.
Copyright © 2012-2015 by rainbow audio GmbH, Germany. Rainbow is a registered trademark.
