RAM PJO700 User manual

2
Rami PJO700

SOMMAIRE
4
5
6
8
10
12
13
14
15
SUMMARY
Description.............................................................................
Synoptique.............................................................................
Face avant..............................................................................
Face arrière.............................................................................
Cavaliers.................................................................................
Réglages................................................................................
Caractéristiques......................................................................
Informations..........................................................................
English...................................................................................
3
Rami PJO700

Le dernier né de la gamme pupitre USB pour station de travail. Il dispose des fonctions qui ont fait le succès des
PJO550 et PJO600. Il comporte de plus quatre faders avec en particulier un hybride téléphonique intégré.
Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son, sur PC directement par le
port USB. L'aspect novateur du produit est surtout son coté ergonomique avec juste les fonctions nécessaires et
suffisantes. Un journaliste disposant du PJO700, d'un micro casque et d'un PC portable peut n'importe où sur la
planète monter son reportage et l'envoyer à la station par le web. Le PJO700 grâce à l'enregistrement simultané de
trois micros et des interventions d'un correspondant téléphonique est l'outil idéal pour une cabine de production.
Une entrée micro symétrique avec alimentation fantôme (12 et 48 Volts), sensibilité, peak, graves, aigus, coupe
bas, volume par VCA.
Une deuxième entrée micro symétrique avec alimentation fantôme (12 et 48 volts), sensibilité, peak, et commutable
en ligne symétrique, volume par VCA.
Une troisième entrée micro symétrique avec alimentation fantôme (12 et 48 volts), sensibilité, peak et
commutable en ligne symétrique et en retour carte son USB, volume par VCA.
Un hybrid intégré avec renvoi sur poste extérieur ou prise de ligne, volume par VCA, et visualisation d'appel. Sous
mixage N-1 pour envoi vers le correspondant.
Réinjection des quatre entrées vers la carte son par switch lumineux REC.
Bus Monitor indépendant du départ Record avec départ vers casque A, Casque B et enceintes extérieures
(coupure automatique sur ouverture micros), permettant d'écouter une bande son reportage en enregistrant
que la voix.
Sortie GPO sur ouverture micro pour allumer un panneau ON AIR . Micro d'ordre intégré avec limiteur et
départ par switch sur casque A et B.
Crête mètre 2X 10 points sur le départ final de l'enregistrement avec commutation sur le bus monitor pour
pouvoir pré régler les niveaux.
Insertion symétrique sur le départ gauche droite, pour mettre en œuvre un traitement de signal audio.
Limiteur en sortie pour éviter toute saturation numérique de la carte son.
Le PJO700 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio 1.0.
Cet équipement, fabriqué par la société RAmi, a bénéficié d'un partenariat avec la société Digigram pour
l'intégration de leur carte son UAX 220.
DESCRIPTION
4
Rami PJO700

SYNOPTIQUE
Line IN
Line OUT
DIGIGRAM
UAX 220
Limitor
Limitor
(Balanced)
(Balanced)
+
+
INSERT
ON AIR
LOOP
USB
Connector
type B
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Sub-D
9 pts
Part of Sub-D
25 pts
Insert
Bal L/R Out
2 x 10 DOT PEAK LEVEL
Earth
lift
-12V
+12V External
PS 12V
PHONES A
PHONES B
Talk back
Talk back
L
R
Talk to
Phones 2
Limiter
Talk to
Phones 1
Mute
Mute
mono/
Stereo
+
+
Monitor
-
-
-
-
-
+
+
+
+
+
-
-
-
+
+
+
LINE A
INPUT
MIC B/ MIC C
INPUT
LINE B
INPUT
LINE
PHONES
USB LINE
VCA
VCA
VCA
VCA
60 mm
Vol
Peak
Peak
60 mm
Vol
USB
Line B
Mic
REC
REC
Monitor Mix
Hybrid Mix
REC
Hybrid
ON
VCA
Hybrid
Automatic
Attenuator
On/off
4 to 2
wires
CALL
Limitor
TALK
BACK MIC
Peak
PUSH
-
+
Low cut
VCA
BASS
TREBLE
60 mm
Sens
Sens
Sens
REC
Vol
MAIN MIC A OUT MIC
Talkback
MIC
End of
course
Phantom
power supply
Phantom
power supply
Phantom
power supply
Rear panel
Line A
Mic
Rear panel
Locked
Connector
OUT /
MONITOR
On/Off
12V/48V
On/Off
12V/48V
On/Off
12V/48V
Red
Green
Generator
5
Rami PJO700

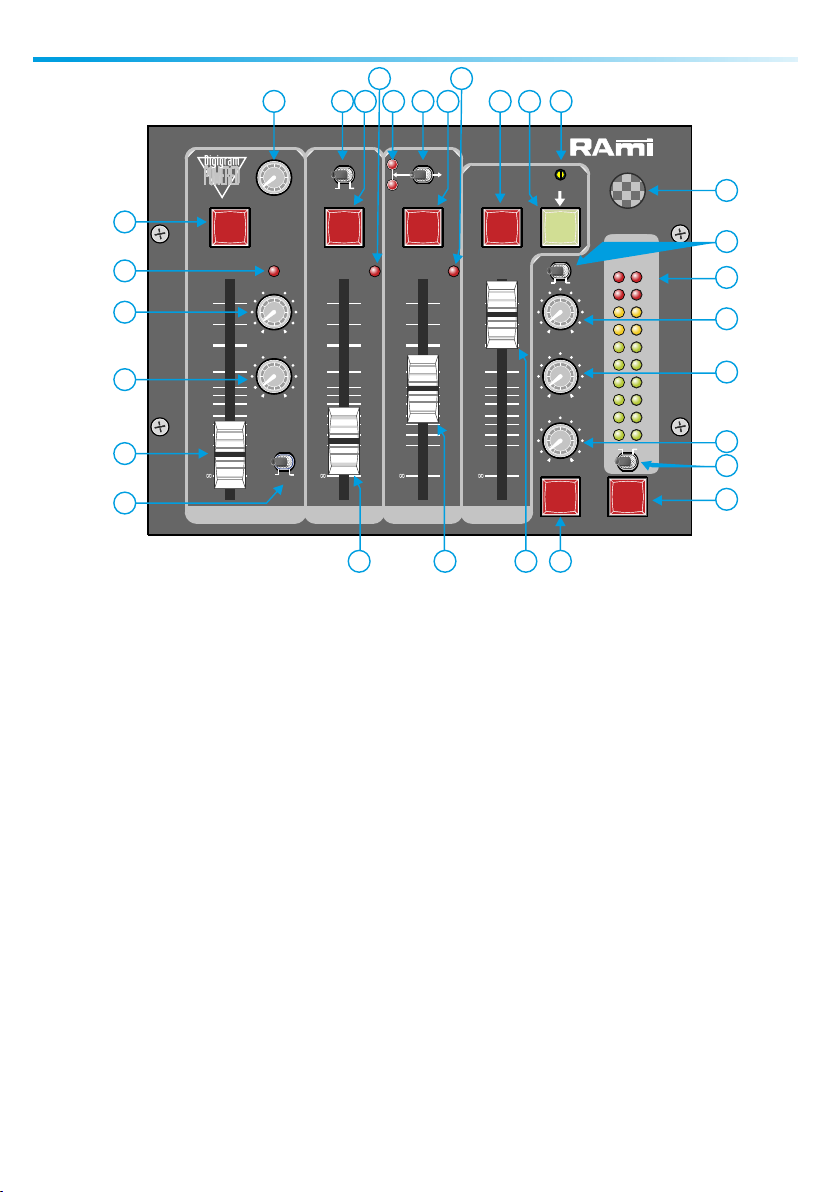

FACE AVANT
1 - Sensibilité de l’entrée micro A de -60 dBu à -34 dBu.
2 - Bouton rétro éclairé d’envoi de l’entrée micro A vers la carte son USB intégrée.
3 - Témoin lumineux de peak de l’entrée micro A. (ajuster par 1 juste en dessous de l’allumage).
4 - Potentiomètre de réglage des aigus de l’entrée micro A.
5 - Potentiomètre de réglage des basses de l’entrée micro A.
6 - Fader rectiligne de 60 mm de l’entrée micro A, gestion par VCA.
7 - Insertion du filtre coupe-bas de l’entrée micro A.
8 - Sélection micro B ou ligne A pour cette tranche
- Entrée micro B sur connecteur L
- Entrée ligne A sur connecteur G
9 - Bouton rétro éclairé d’envoi de l’entrée micro B / ligne A vers la carte son USB intégrée.
10 - Témoin lumineux de peak de l’entrée micro B. (ajuster par M juste en dessous de l’allumage).
11 - Fader rectiligne de 60 mm de l’entrée micro B / ligne A, gestion par VCA.
12- Affichage par leds de la sélection ligne B ou mic C. La sélection ligne B ou mic C est obtenue par J
13- Sélecteur retour USB ligne B / micro C pour cette tranche. Le retour est la sortie de la carte son
USB intégrée. (La sélection ligne B ou micro C est obtenue par J)
14- Bouton rétro éclairé d’envoi de l’entrée USB / ligne B / mic C vers la carte son USB intégrée.
15- Témoin lumineux de peak de l’entrée micro C. (ajuster par K juste en dessous de l’allumage).
16- Fader rectiligne de 60 mm de l’entrée USB / ligne B / mic C, gestion par VCA.
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono
Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A
USB/LINE B/MIC C
HYBRID RETURN
MIC A
6
Rami PJO700

suite
FACE AVANT
17- Bouton rétro éclairé d’envoi du retour hybrid vers la carte son USB intégrée.
18- Bouton rétro éclairé de la prise de ligne téléphonique par l’hybride intégré.
ce bouton est allumé rouge en prise de ligne.
ce bouton n’est pas allumé lorsque la ligne téléphonique est renvoyée sur le poste combiné
extérieur.
ce bouton s’allume en vert sur détection d’un appel extérieur.
19- Fader rectiligne de 60 mm de l’entrée retour hybrid, gestion par VCA.
20- Ajustage de l’anti local de l’hybride intégré. (voir paragraphe du réglage de l’anti local)
21- Micro d’ordre intégré derrière le panneau avant.
22- Commutateur mono / stéréo de la sortie monitor.
23- Peakmètre Bargraph de -35 dB à +6 dB
24- Potentiomètre de volume de la sortie monitor. Cette sortie est atténuée totalement (en
fonction de la programmation interne des cavaliers) si :
envoi d’ordre vers les casques 1 et 2 (boutons 28 et 29)
ouverture du micro A par 2 OU 6 .
25- Potentiomètre de volume du casque B.
26- Potentiomètre de volume du casque A.
27- Sélection d’affectation du peakmètre soit sur le Bus out (après les switches Record), soit sur le
Bus monitor. L’affectation sur le bus monitor permet de calibrer le niveau sur les
potentiomètres de volume avant l’envoi vers la carte son.
28- Bouton fugitif d’envoi d’ordre vers le casque A.
29- Bouton fugitif d’envoi d’ordre vers le casque B.
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono
Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A
USB/LINE B/MIC C
HYBRID RETURN
MIC A
7
Rami PJO700

A - Embase 5 points mâle d’alimentation.
B - Embase Jack 6,35 mm de sortie casque A stéréo.
C - Embase Jack 6,35 mm de sortie casque B stéréo.
D - Embase USB
E - Switch derrière le panneau permettant de séparer la masse USB de la masse d’alimentation
du PJO700. Les masses sont séparées en appuyant sur le switch.
F - Switch permettant l’injonction du générateur 1KHz sur l’entrée micro B / Ligne A.
Utilisation :
a) pour vérifier le niveau d’enregistrement :
- commuter sur ligne A mais ne rien injecter sur l’entrée ligne A.
- commuter le switch 9
- monter le potentiomètre 11
Le générateur est envoyé vers la sortie et la carte son, et est visualisable sur le potentiomètre 23
b) pour calibrer l’antilocal de l’hybride intégré, voir le paragraphe du réglage de l’antilocal.
G - Embase Sub-D 25 points femelle comprenant :
- la sortie directe analogique et symétrique.
- le retour insertion programme analogique et symétrique.
- les entrées ligne A et B analogiques et symétriques.
- la sortie opto mos pour le voyant On Air extérieur
- la sortie monitor analogique et symétrique.
FACE ARRIERE
DC 12V
Max 500mA
PHONE LINE
USB
Mic C
Sens
MiC B
Sens
Mic A
Earth
Lift
Generator
Connector A
Connector B
A B
Made in France
Line B
Mic C
PUSH
A B C D F GE
1
2
3
4
5
+12V
0V
1
Out -
Out -
Out -
Out -
Out +
Out +
Out +
Out +
In+
In +
In -
In -
Monitor R
Out R/Départ insert
Out opto mos vers
sortie On Air extérieure
Retour insert R
Retour insert L
Monitor L
Out L/Départ insert
In -
In -
In -
In -
In +
In +
In +
In +
Ligne A left
Ligne B left
Ligne A Right
Ligne B Right
Câblage :
Fiche Sub-D 25pts mâle
8
Rami PJO700

suite
FACE ARRIERE
DC 12V
Max 500mA
PHONE LINE
USB
Mic C
Sens
MiC B
Sens
Mic A
Earth
Lift
Generator
Connector A
Connector B
A B
Made in France
Line B
Mic C
PUSH
H I J K L NM
H - Connecteur RJ11 pour le poste téléphonique extérieur.
I - Connecteur RJ11 pour la ligne télécom RTC.
J - Switch de sélection ligne B ou Mic B. Il est visualisé en face avant par 12
K - Potentiomètre multitour de sensibilité de l’entrée micro C de -62 dBu à -29 dBu
L - Embase Sub-D femelle 9 points comprenant :
- l’entrée micro B symétrique
- l’entrée micro C symétrique
Câblage :
M - Potentiomètre de sensibilité de l’entrée micro B de -62 dBu à -29 dBu.
N - Entrée XLR femelle de l’entrée micro A symétrique.
Mic C
Mic B
Fiche Sub-D 9 pts mâle
134
5
9678
In -
In - In +
In +
9
Rami PJO700

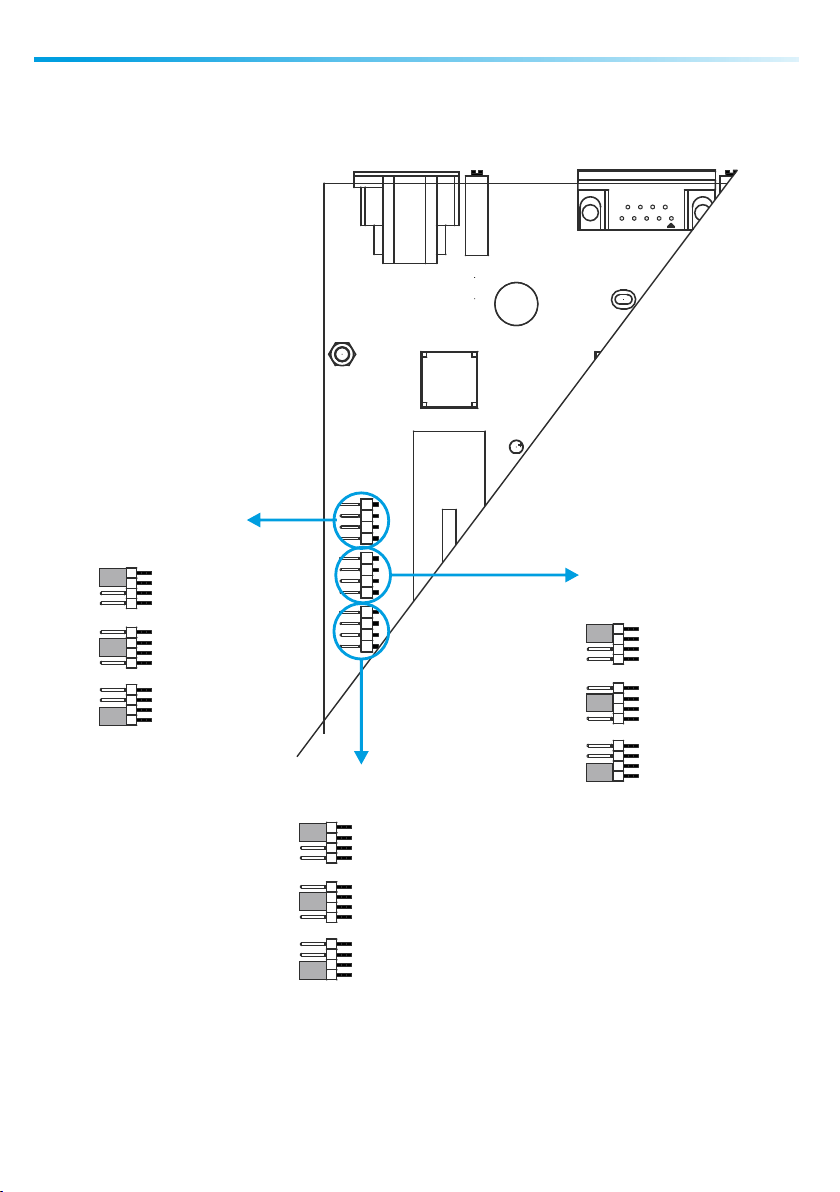

JP2
JP4 JP6
* Configuration usine
sur envoi d’ordre casque A et B *
pas de mute
OFF
OFF Dans l’oreille droite uniquement
Dans l’oreille droite uniquement Dans l’oreille gauche uniquement
Dans l’oreille gauche uniquement Dans les deux oreilles *
Dans les deux oreilles *
sur détection fin de course
du potentiomètre MicA
( 6 de la face avant)
sur allumage Record Mic A*
( 2 de la face avant)
OFF
ON *
sur envoi d’ordre casque B
uniquement
sur envoi d’ordre casque A
uniquement
Pas de Mute sur envoi d’ordre.
Envoi d’ordre vers le casque A avec atténuation
du programme

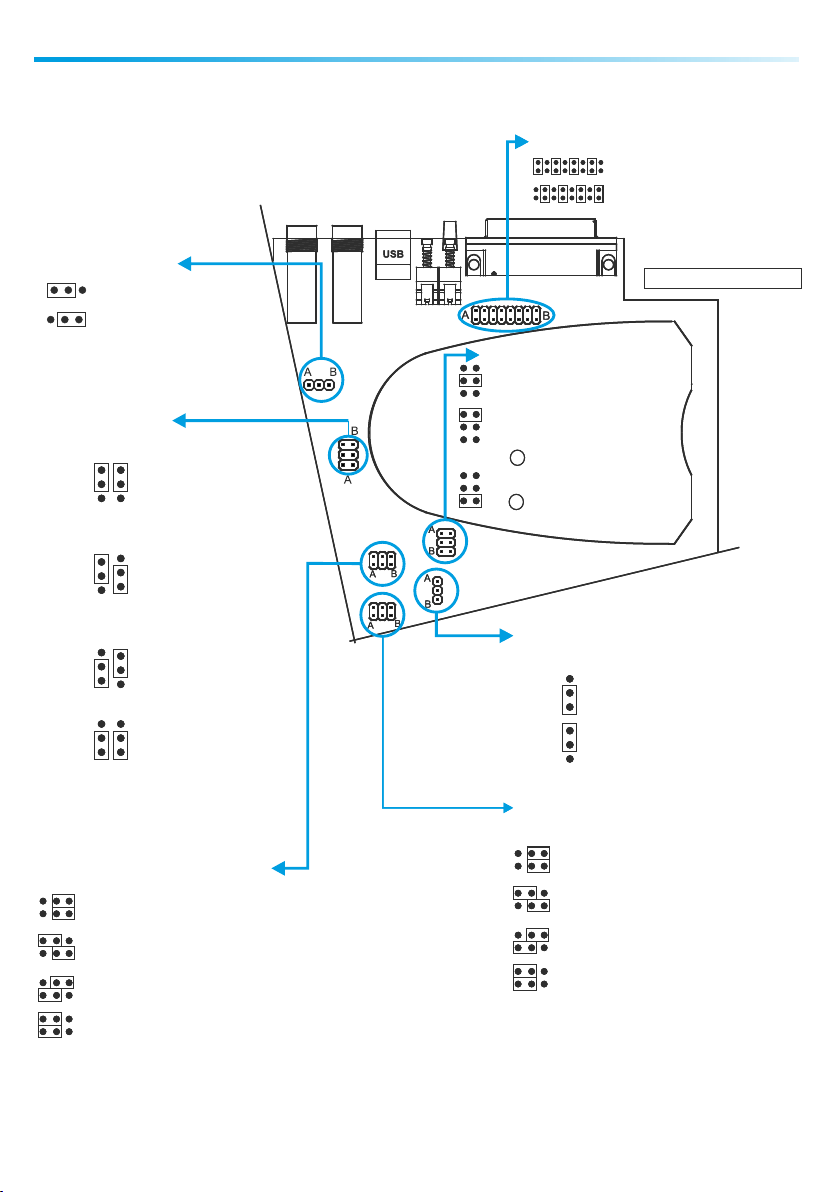

Carte2 du PJO700
vue de dessous
JP1
JP7
JP3 JP5
Insertion MIX
Mute monitor avec MicA
ON
OFF *
* Configuration usine
Mute Monitor
C Antilocal
sur envoi d’ordre casque A et B *
OFF
OFF Dans l’oreille droite uniquement
Dans l’oreille droite uniquement Dans l’oreille gauche uniquement
Dans l’oreille gauche uniquement Dans les deux oreilles *
Dans les deux oreilles *
OFF
150nF
47nF
ON *
sur envoi d’ordre casque B
uniquement
sur envoi d’ordre casque A
uniquement
Pas de Mute sur envoi d’ordre.
Atténuation automatique du retour
correspondant sur envoi de modulation
vers un correspondant
Envoi d’ordre vers le casque B avec
atténuation du programme
CAVALIERS
10
Rami PJO700

suite
CAVALIERS
Carte1 du PJO700
vue de dessus
JP9
JP10
+12V
+48V
OFF *
+12V
+48V
OFF *
+12V
+48V
OFF *
Alimentation fantôme
pour le micro A
Alimentation fantôme
pour le micro C
Alimentation fantôme
pour le micro B
JP8
11
Rami PJO700

A/ Réglage du niveau de limitation
B/ Réglage Antilocal hybrid
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en
atténuateur, ainsi en le tournant dans le
sens inverse des aiguilles d’une montre,
l’on peut inhiber son action.
REGLAGE
Carte 2
Actionner le générateur par F
Commuter 8 sur ligne A
Ne pas injecter une modulation sur la ligne A.
Monter le potentiomètre 11
Appeler un correspondant et actionner 18 pour conserver la ligne sur l’hybride intégré.
Actionner 17 et monter le potentiomètre 19
Positionner 27 sur out.
Ajuster 20 pour avoir le minimum de retour sur le peakmètre 23. On doit passer par un
minimum. Ajuster en tournant à droite ou à gauche 20 pour trouver ce minimum.
12
Rami PJO700

CARACTERISTIQUES
Sorties Connecteur Type Impédance Niveau nominal Niveau maximum
OUT Insert
Direct OUT
Monitor
Phones A et B
Envoi
Téléphone
+4 dBu
+4 dBu
+8 dBu
-10 dBu
+25 dBu
+24 dBu
+19,5 dBu
-2 dBu
Limitation interne
100
100
100
600
Symétrique
Symétrique
Asymétrique
Symétrique
SUB-D 25pts
SUB-D 25pts
Jack
RJ 11
- Plage Return limiteur : - 15 dBu max, sens horaire
- Off max, sens anti-horaire
- Bargraph peakmètre 0 dB référencé à +12 dBu sur OUT ou Monitor.
- Bargraph peakmètre 0 dB référencé à -9 dBFs sur carte son.
- Ne pas désymétrisez les sorties Direct Out et Monitor. Prendre le point chaud et la masse
- Sur Micro Alim fantôme : 12V ou 48V ou déconnectée
- Distorsion : < 0,03% +4 dBu IN Line A à +4 dBu OUT
- Distorsion : < 0,05% -34 dBu MIC A / B / C à +4 dBu OUT
- Bande Passante 10 Hz / -1 dB à 30 KHz / -0,5 dB
- Diaphonie à 1 KHz : > 90 dB Line A / B / C
- Bruit ramené à l’entrée pour Mic A / B / C : -129 dBu pondéré A
- Rapport signal / bruit : 90 dBA au niveau nominal et de 111 dBA à l’écrêtage
Entrées Connecteur Type Impédance Sensibilité Saturation
MIC A
MIC B
MIC C
LINE A
LINE B
Retour
Téléphone
XLR Symétrique 200
-27 dBu
-13 dBu
-7 dBu
-7 dBu
+26 dBu
+26 dBu
-1 dBu
200
15 K
15 K
600
200
Symétrique
Symétrique
Symétrique
Symétrique
Symétrique
SUB-D 15pts
SUB-D 15pts
SUB-D 25pts
SUB-D 25pts
RJ 11
* Fader à 0dB :
-62 dBu à -34 dBu
* Fader à +6dB : -68dBu max
* Fader à 0dB :
-62 dBu à -28 dBu
* Fader à +6dB : -68dBu max
* Fader à 0dB :
-62 dBu à -28 dBu
* Fader à +6dB : -68dBu max
* Fader à 0dB : +4 dBu
* Fader à +6dB : -2 dBu
* Fader à 0dB : +4 dBu
* Fader à +6dB : -2 dBu
13
Rami PJO700

INFORMATIONS
Attention
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
Eviter l'exposition à de trop fortes températures.
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
Le PJO700 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les expositions
prolongées capables d'endommager l'ouïe de façon irréversible.
Le PJO700 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
14
Rami PJO700

SUMMARY
16
17
18
20
22
24
25
26
Description.............................................................................
Block diagram........................................................................
Front panel............................................................................
Rear panel..............................................................................
Jumpers.................................................................................
Settings.................................................................................
Specifications.........................................................................
Informations..........................................................................
15
Rami PJO700

The latest of the range USB desks for workstation. PJO 700 features functions which made the success of the
PJO550 and PJO600. PJO700 contains furthermore four faders with an integrated phone hybrid.
This equipment is a mini console with monitor, to record and read a file sound, using a PC by using the USB port.
The innovative aspect of the product is especially highly-rated ergonomic sound just with the only necessary
functions. A journalist having the PJO700, a headset and a portable PC, can produce and send his sounds to the
station, from everywhere on the planet using the WEB. The PJO 700 thanks to the simultaneous recording of three
microphones(microcomputings) and the interventions of a phone correspondent is the ideal tool for production.
A balanced microphone input with phantom supply (12 and 48 volts), level, peak, bass, high, low cut filter,
volume using VCA.
A second balanced microphone input with phantom supply (12 and 48 volts), level, peak, bass, high, low cut
filter, volume using VCA. This input can also be used as a balanced line input.
A third microphone input with phantom supply (12 and 48 volts), level, peak, bass, high, low cut filter,
volume using VCA. This input can also be used as a balanced line input. And as a return for USB sound card.
One integrated phone hybrid with return to external phone or hook, level by VCA, and warning light for
incomming call.
N-1 mix for correspondant.
Reinjection of the 4 inputs to the sound car using switches with lights.
Monitor Bus, separate from Record output with output for headphone A and headphone B and external
loudspeakers, (switched off by the microphones) allowing to listen to a report, and recording only the voice.
GPO output to light an ON AIR light, when using microphones
Talk back mike with limiter and a key to output to headphones A and B
Peakmeter 2X10 points on final record output , with switching to monitor bus, allowing level control.
Balanced insert on L/R output allowing audio signal processor insertion.
Limiter on output, to avoid any distorsion on sound card.
PJO700 complies to USB audio 1,0, does not require an external power supply.
This equipment designed and built by RAmi, benefit from a partnership with Digigram for the integration of their
sound card UAX 220.
DESCRIPTION
16
Rami PJO700

BLOCK DIAGRAM
Line IN
Line OUT
DIGIGRAM
UAX 220
Limitor
Limitor
(Balanced)
(Balanced)
+
+
INSERT
ON AIR
LOOP
USB
Connector
type B
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Sub-D
9 pts
Part of Sub-D
25 pts
Insert
Bal L/R Out
2 x 10 DOT PEAK LEVEL
Earth
lift
-12V
+12V External
PS 12V
PHONES A
PHONES B
Talk back
Talk back
L
R
Talk to
Phones 2
Limiter
Talk to
Phones 1
Mute
Mute
mono/
Stereo
+
+
Monitor
-
-
-
-
-
+
+
+
+
+
-
-
-
+
+
+
LINE A
INPUT
MIC B/ MIC C
INPUT
LINE B
INPUT
LINE
PHONES
USB LINE
VCA
VCA
VCA
VCA
60 mm
Vol
Peak
Peak
60 mm
Vol
USB
Line B
Mic
REC
REC
Monitor Mix
Hybrid Mix
REC
Hybrid
ON
VCA
Hybrid
Automatic
Attenuator
On/off
4 to 2
wires
CALL
Limitor
TALK
BACK MIC
Peak
PUSH
-
+
Low cut
VCA
BASS
TREBLE
60 mm
Sens
Sens
Sens
REC
Vol
MAIN MIC A OUT MIC
Talkback
MIC
End of
course
Phantom
power supply
Phantom
power supply
Phantom
power supply
Rear panel
Line A
Mic
Rear panel
Locked
Connector
OUT /
MONITOR
On/Off
12V/48V
On/Off
12V/48V
On/Off
12V/48V
Red
Green
Generator
17
Rami PJO700

FRONT PANEL
1 - A microphone input sensitivity ranges from -60 dBu to -34 dBu.
2 - Key with light indicator, sends A microphone to the embedded USB sound card.
3 - A microphone peak indicator (use 1 to adjust just before light on).
4 - A microphone treble setting pot.
5 - A microphone bass setting pot.
6 - A microphone linear 60 mm fader. Setting uses a VCA.
7 - A microphone low cut filter insertion
8 - B microphone or A line selection for this channel.
- B microphone input on connector L
- A line input on connector G
9 - Illuminated switch to send B microphone / A line to USB embedded sound card.
10 - Microphone peak indicator (adjust using M just before light on).
11 - B microphone / A line linear 60mm fader. Setting uses a VCA.
12- Led indicator of line B or C microphone selection. Selection uses J.
13- USB line B or microphone C return selection for this channel. Return is the USB sound card output.
Selection is made using J.
14- Illuminated key sends USB input/ Line B/ microphone C to the embedded USB sound card.
15- C microphone input peak indicator (adjust peak level using K just before light on).
16- USB input / line B / microphone C linear fader (uses VCA).
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono
Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A
USB/LINE B/MIC C
HYBRID RETURN
MIC A
18
Rami PJO700

next
FRONT PANEL
17- Illuminated switch to send hybrid return to the embedded USB sound card.
18- Embedded hybrid hook illuminated key.
lights red when hook.
switched off when the line is send to the external handset.
lights green on incoming call
19- Hybrid input 60mm linear fader (uses VCA).
20- Embedded hybrid feedback setting (see feedback setting chapter)
21- Embedded order microphone (behind front panel).
22- Monitoring output mono stereo switch.
23- Peak meter display from -35 dB to +6 dB.
24- Monitor output level pot. This output is totally attenuated (according to the jumpers setting)
when:
order is sent to headphones 1 an d2 (key 28 and 29)
Microphone A in use (by 2 or 6).
25- Headphone B level setting.
26- Headphone A level setting.
27- Peak meter connection to the output bus (after Record switches) or to the monitoring bus.
Connecting to the monitoring bus, allows pot level calibration , before feeding the sound card.
28- Momentary key to send order to A headphone.
29- Momentary key to send order to B headphone.
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono
Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A
USB/LINE B/MIC C
HYBRID RETURN
MIC A
19
Rami PJO700

REAR PANEL
A - 5 pins male power supply connector.
B - 1/4” output for stereo headphone A.
C - 1/4” output for stereo headphone B.
D - USB socket
E - Switch behind the panel , to separate the USB ground from the PJO700. Separation when pressed.
F - Key to send a 1KHz tone to microphone B/line A input. Use :
a) check of record level :
- switch to line A without signal on A.
- enable switch 9
- increase level on pot 11
Tone is sent to the sound card output, and monitored on pot 23.
b) to calibrate feedback, see feedback setting chapter.
G - Female Sub-D 25 including:
- direct balanced analog output .
- analog balanced program insertion return.
- A and B analog and balanced inputs.
- external ON AIR indicator line output (mos opto coupler)
- balanced analog monitor output.
1
2
3
4
5
+12V
0V
1
Out -
Out -
Out -
Out -
Out +
Out +
Out +
Out +
In+
In +
In -
In -
Monitor R
Out R / Insertion R send
External On Air opto
coupleur output
Insertion L Return
Insertion R Return
Monitor L
Out L / Insertion L send
In -
In -
In -
In -
In +
In +
In +
In +
Line A Left
Line B Left
Line A Right
Line B Right
Wiring:
Sub-D 25pts male plug
DC 12V
Max 500mA
PHONE LINE
USB
Mic C
Sens
MiC B
Sens
Mic A
Earth
Lift
Generator
Connector A
Connector B
A B
Made in France
Line B
Mic C
PUSH
A B C D F GE
20
Rami PJO700
Table of contents
Languages:
Other RAM Music Mixer manuals
Popular Music Mixer manuals by other brands

Yamaha
Yamaha TF5 Service manual

ALLEN & HEATH
ALLEN & HEATH GL 2000 user guide

Wheatstone Corporation
Wheatstone Corporation AUDIOARTS ENGINEERING DMX Series manual

VADDIO
VADDIO VIEW FX Installation and user guide

Spectrum Industries
Spectrum Industries 68 Series Assembly instruction

Gemini
Gemini PS-700i Operation manual
