RAM TEL 300 User manual

Manuel Utilisateur
User’s Manual
TEL 300 / TEL 300S
Insert téléphonique broadcast
(page 3 à 12)
Broadcast telephone hybrid
(page 13 to 22)

FRANCAIS 2Rami - TEL 300/TEL 300S

Rami - TEL 300/TEL 300S 3FRANCAIS
SOMMAIRE
4
4
5
6
7
8
9
11
12
13
SUMMARY
[English...................................................................................
[Caractéristiques....................................................................
[Informations...........................................................................
[ .............................................................................Synoptique
[ .............................................................................Utilisation..
[ .............................................................................Description
[ .............................................................................Face avant
[ ..........................................................................Face arrière.
[ ......................................................................Mise en oeuvre
[................................................................................Câblage

FRANCAIS 4Rami - TEL 300/TEL 300S
Le TEL 300 peut s'adapter à n'importe quel type de console disposant d'une voie spécifique (N - 1),
comme la COMPACT II, la RP2000S ou la RP500. L'utilisation d'un départ auxiliaire peut être une
alternative pour les consoles ne disposant pas de voie spécifique.
Le TEL 300 permet :
[D'envoyer le signal de la table vers le correspondant.
[De mélanger les interventions du correspondant au signal de la table.
[De faire la commutation entre le poste téléphonique privé et l'insert.
[D'envoyer des ordres vers le correspondant.
[D'écouter uniquement le correspondant.
[D'effectuer un enregistrement à l'aide de la sortie mixée qui comprend l'envoi vers le
correspondant (micro ou ligne) et le retour correspondant.
Toutes les entrées / sorties sont au standard symétrique sur XLR.
La mise ON AIR de l'insert peut s'effectuer soit en face avant soit en télécommande sur la console
(boucle sèche maintenue ou fugitive).
L'utilisation d'un filtre passe bande sur le départ correspondant permet de se conformer au
gabarit des réseaux tout en améliorant le taux de réjection anti local.
L’intégration de filtres audio à 30dB/octave sur le retour correspondant permet une utilisation sur
des lignes analogiques très bruitées dans le haut du spectre. C’est le cas par exemple sur des
modems ADSL où la ligne fournie comporte beaucoup de raies spectrales importantes à 6, 8 ou
10 KHz provenant du multiplexage télécom. Ces raies spectrales ne sont pas audibles sur le
combiné téléphonique mais pourrait l’être sur un insert téléphonique qui reprend toute la bande
audio. Ces filtres les éliminent complètement.
La fonction Auto dim permet d’atténuer progressivement le retour correspondant en fonction de
l’envoi vers celui-ci. Il améliore de façon importante l’antilocal (le fait que la modulation envoyée
vers le correspondant soit un peu réinjectée sur le retour). Cette fonction enclenchée place le
TEL300 à la hauteur qualitative d’un insert numérique, mais sans avoir le son un peu “robot”d’un
insert numérique.
Le câblage Télécom est normalisé en connecteur RJ11 (sortie du combiné sur deux RJ11 au
choix pour s’adapter aux deux standards de câblage en vigueur)
Le TEL 300 version S possède en plus la fonction de décrochage et raccrochage automatique.
[Insert téléphonique classique pour jeux, débats ou conférence.
[Utilisation en cabine journaliste, pour réaliser des " papiers ". Il suffit seulement de rajouter un
microphone, un casque et une machine d'enregistrement.
[En version TEL 300S avec le décrochage automatique, pour effectuer une intervention à
distance ou se connecter sur un réseau d'ordres.
DESCRIPTION
UTILISATION

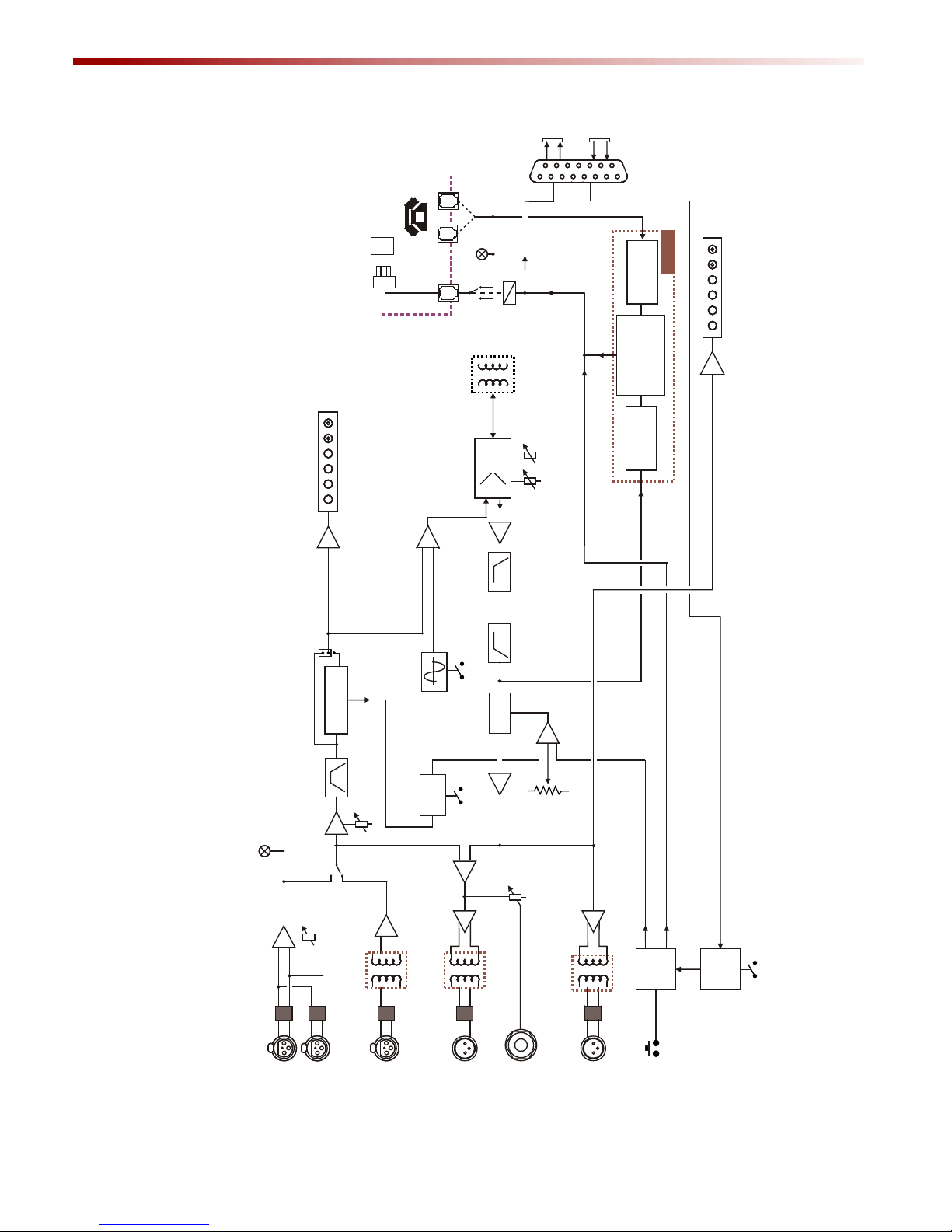

SYNOPTIQUE
Rami - TEL 300/TEL 300S 5FRANCAIS
+
+
+
FRONT
MICRO IN
REAR
MICRO IN
LINE IN
PHONE
LINE
MIX OUT
RETURN
OUT
HEADPHONES
RFI
FILTERS
OPTION
MIC
SENS
SEND
LEVEL
LEVEL
LIMITOR
BYPASS
800 HZ
LFO
SEND VUMETER
RETURN VUMETER
PEAK
LIMITOR
AUTOMATIC
ANALOG
HYBRID
4KHZ
30dB/OCTAVE
250MHZ
30dB/OCTAVE
HANG OFF
DETECTION
CALL
DETECTION
MIC LINE
SEND
CALL
TALLY
R Z
OPTION
OPTION
OPTION
+
-
+
-
T
HYBRID
COMMAND
ON/OFF
PULSE/HOLD
ON/OFF
ON/OFF
RETURN
+VCA
AUTO DIM
EXT
REMOTE
RECEIVER
LINE IN LINE OUT

off
on
ANALOG HYBRID
CALIBRATION
R Z
TEST
MICRO INPUT SELECT
RETURN
SEND
INPUT LINE ADJUST
800Hz
LEVEL LEVEL
PEAK
SENS
+
-
RETURN
SEND
AUTO DIM
+
-
VOLUME
10
0
+
+dB
+3
-3-6
-18 -12
-dB
OPHONES
TEL 300
LINE
MIC
PEAKMETER
PUSH TO INSERT
CALL INDICATOR
PUSH
23
12 4
5
6
15
1413
8 9 10 11 7
16 17
1
1 ) oin
2 )
3 )
4 )
5 )
6 )
7 )
8 )
10 )
11 )
12 )
13 )
Entrée Micro sur embase XLR 3 p ts femelle. (De -56 dBu à -26 dBu ) (Alimentation
fantôme intégrée)
Réglage de la sensibilité de l'entrée micro de face avant et face arrière. Variable de -56
dBu à -26 dBu.
Led de visualisation de la saturation de l'étage d'entrée micro.
Sélecteur du signal d'entrée : (Micro ou Ligne).
Led de visualisation de la commutation d'entrée en ligne.
Led de visualisation de la commutation d'entrée en micro.
Potentiomètre de volume du signal d'envoi ("SEND").
Potentiomètre de volume du signal de retour ("RETURN").
Mise en service du générateur interne de test 800 Hz pour le calibrage de la ligne.
Commutateur fugitif "TELEPHONE / INSERT" pour la prise de ligne et voyant d'APPEL
(voir fonctionnement particulier du TEL300S page 8)
Réglage de l'accord antilocal de la ligne ( R ).
Réglage de l'accord antilocal de la ligne ( Z ).
Vu-mètre de contrôle de la modulation de retour.
u-mètre de contrôle de la modulation de départ.
16 ) Potentiomètre de volume de l'écoute casque.
17 ) Embase Jack 6.35 mm pour contrôle casque. (Ecoute mixée du départ et du retour).
9 ) Auto dim. Cette fonction permet d’atténuer le retour correspondant en fonction de la
modulation envoyée vers celui-ci pour augmenter la réjection antilocal. En enclenchant
cette fonction, la qualité du TEL300 est largement comparable à un insert numérique.
14 )
15 ) V

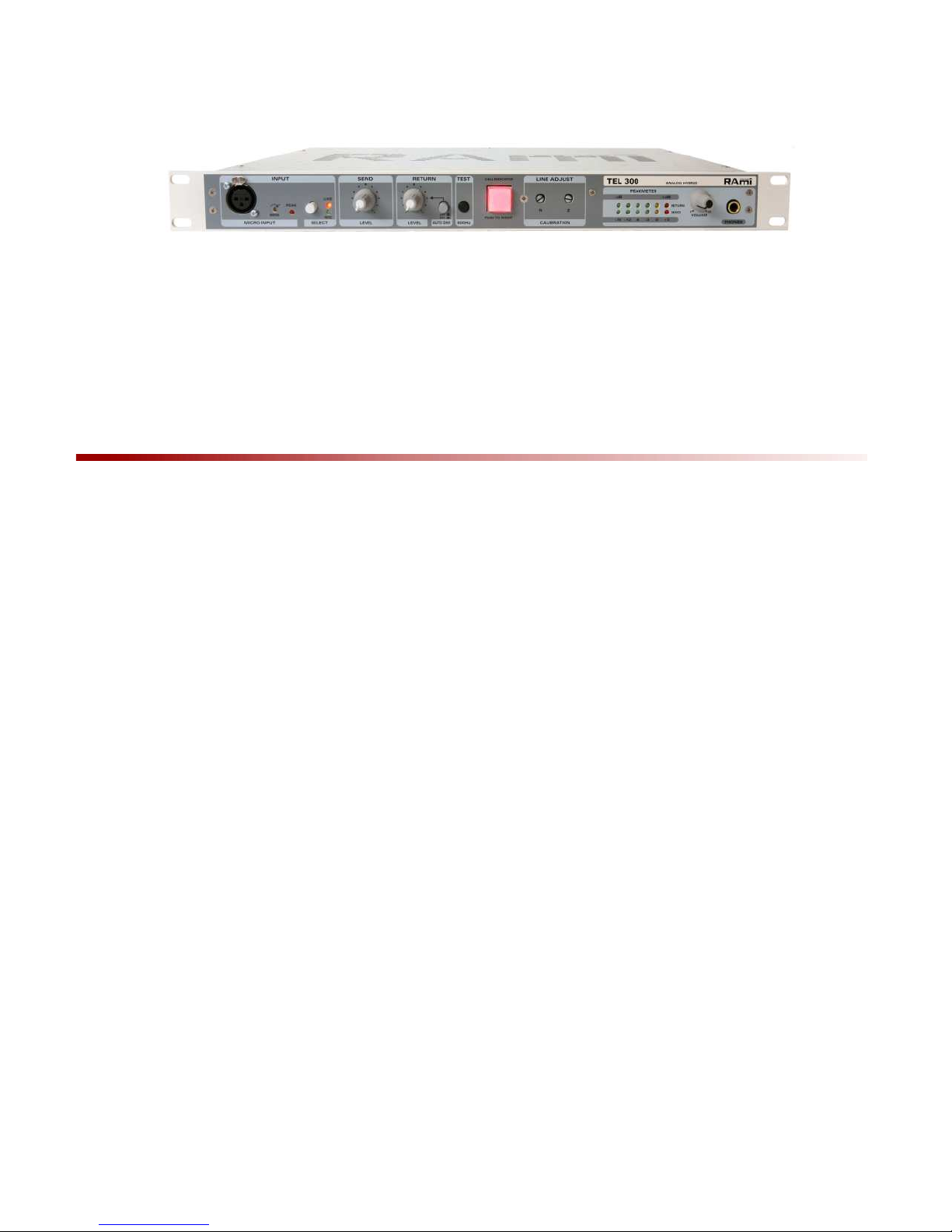

FACE AVANT
FRANCAIS 6Rami - TEL 300/TEL 300S

G
I H B
C
D
E
FA
A ) Entrée Micro sur embase XLR 3 pts femelle. (de -56 dbu à -26 dBu ) (Alimentation Fantôme
intégrée).
Attention : Ne pas brancher simultanément de micro en face avant et en face arrière.
B ) Entrée Ligne monophonique symétrique sur embase XLR 3pts femelle. (+6dBu)
C) Sortie monophonique symétrique ("SIGNAL CORRESPONDANT" uniquement) sur
embase XLR 3 points mâle.
D ) Sortie monophonique symétrique ("MIXAGE du départ et du retour correspondant") sur
embase XLR 3 points mâle.
E ) Embase RJ11 pour le branchement du poste téléphonique. Deux standards de câblage
possibles.
F ) Embase RJ11 pour la connexion avec le réseau téléphonique.
G ) Télécommande externe du TEL300 sur embase SUB-D15 femelle :
Télécommande de la prise de ligne : Placer un commutateur entre les broches 1 et 2.
Retour voyant de la prise de ligne (confirmation) : Câbler le voyant entre les broches 1
et 3.
[
[
[L' entrée ligne symétrique et la sortie symétrique "SIGNAL CORRESPONDANT" sont
maintenant accessibles sur le connecteur REMOTE (DB15).
I ) Embase secteur
Attention :nepasutiliser enmêmetempslesentrées/sorties surXLRetcelles sur laSub-D15.
H ) Choix du mode de fonctionnement de la boucle extérieure de télécommande.
[Relâché: Boucle maintenue. Le TEL300 est en mode Insert Antenne aussi longtemps
que la boucle reste maintenue.
[Appuyé: Boucle fugitive. Une impulsion pour passer en mode Insert Antenne. Une
autre impulsion pour sortir de ce mode.
1
8
9
15
Lampe 24V/20mA
Boucle maintenue ou fugitive
en fonction de H
Point chaud 7
Point chaud 13
GND 8
GND 14
Point froid 15
Point froid 6
LINE IN
LINE OUT
RETURN ONLY
+-
Sub-D 15 pts
mâle

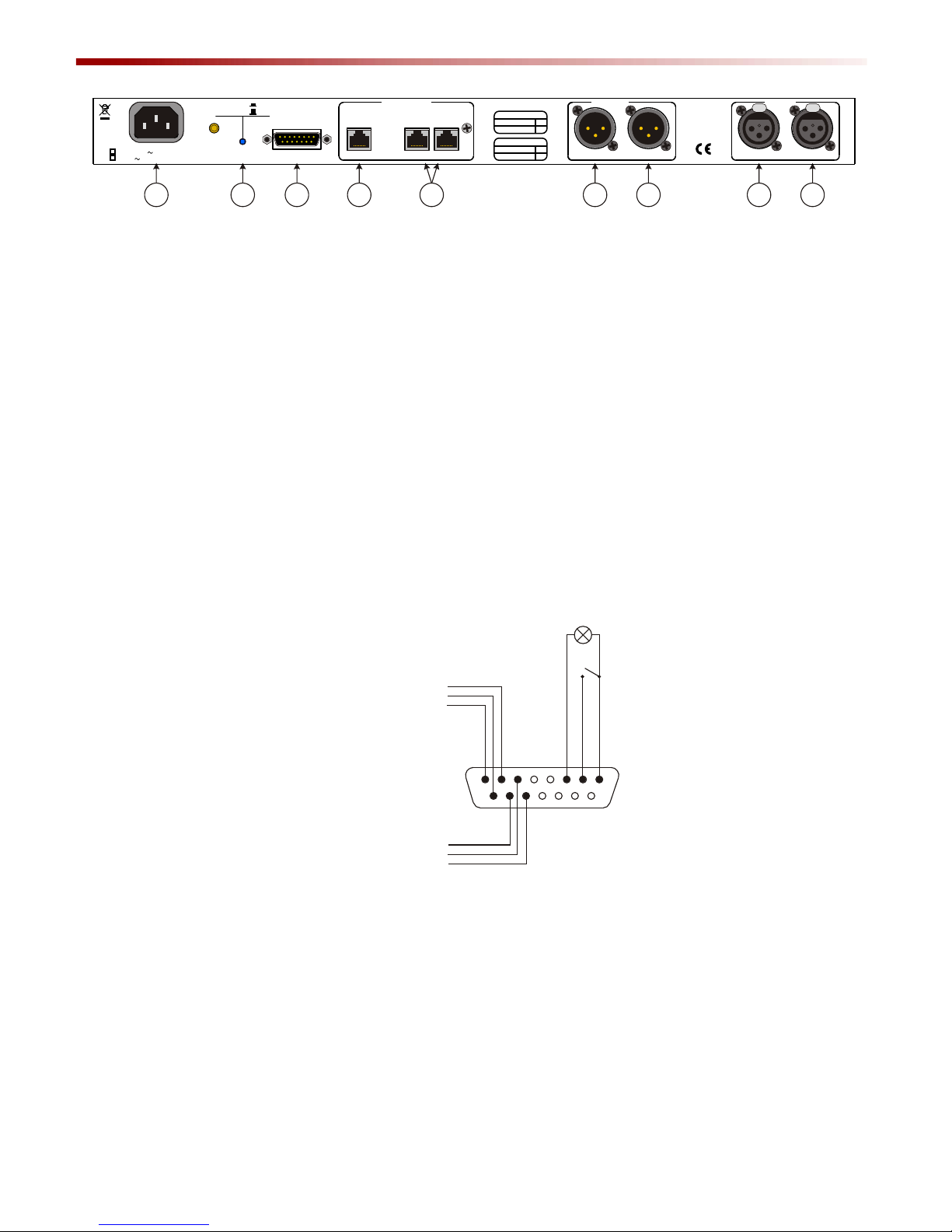

FACE ARRIERE
IN Remote
Pulse
Hold
REMOTES
LINE PHONE
MIX
RETURN ONLY
LINE MICRO
Std A Std B
www.ramiaudio.com
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
Made in France
14W
230V 50/60Hz T250mA
100-240V 50/60Hz T1A
PUSH PUSH
Rami - TEL 300/TEL 300S 7FRANCAIS

[
[
[
[
[
[
[
[
[
[
[
[
[
[
[
[
[
[
Connecter le TEL300 conformément au câblage donné (Câblage 1 ou 2 suivant configuration).
Appeler votre premier correspondant à l'aide du poste téléphonique (commutateur 11 au repos).
Prendre la ligne à l'aide du commutateur 11.
Ajustement de la ligne. Pour la procédure ci-dessous, il est important de déconnecter la fonction
Auto Dim 9. Cette opération est à effectuer une fois pour toute, car elle permet d'adapter l'insert à
votre standard régional. On peut toutefois vérifier le réglage de temps en temps. Cette procédure
consiste à éliminer le plus possible du "retour correspondant", le signal envoyé vers celui-ci.
Mettre le volume 7 "départ modulation" à zéro.
Agir sur le commutateur 10 "générateur test" position enfoncée (le signal est calibré et indépendant
du volume 7"départ de modulation").
Le vumètre 15 indique un niveau 0 dB.
Agir sur le volume 8"retour correspondant" de façon à visualiser un niveau 0 dB sur le vumètre 14.
Régler alternativement les potentiomètres 12 et 13 d'ajustement de ligne, de façon à obtenir sur le
vumètre 14, le niveau le plus faible possible. On peut alors retoucher au volume 8pour augmenter
la sensibilité, et rerégler les potentiomètres 12 et 13 (Il est à noter qu'il existe une position
d'équilibre pour les potentiomètres 12 et 13 et que ceux-ci sont interactifs); une fois le réglage
optimisé, relâcher le commutateur 10 "générateur test". A la fin du test, reconnecter la fonction Auto
dim 9.
L'insert TEL300 est maintenant adapté à votre ligne et peut ainsi fonctionner de façon optimum.
UTILISATION
Passage du correspondant à l'écoute. Il est d'abord nécessaire d'envoyer le signal de la console
vers le correspondant; régler le volume 7"départ modulation" à l'aide du vumètre 15 et régler le
volume 8"retour correspondant" à l'aide du vumètre 14 .
L'envoi d'ordres vers le correspondant est possible à l'aide de l'entrée micro ou line mono et du
volume 7"départ modulation vers le correspondant".
L'écoute du correspondant seul est possible à l'aide de la sortie C(contrôle pour le studio ).
L'écoute du correspondant et de l'envoi est possible à l'aide de la sortie D(enregistrement).
L'allumage du commutateur 11 signale un appel.
L'entrée B reçoit la sortie de console (sortie "SEND" de la console Compact ou RP2000).
La sortie Cse dirige vers l'exploitation.
OPTION : (TEL 300S) PRISE DE LIGNE AUTOMATIQUE
Dans le cadre d'une utilisation à distance, par exemple, le TEL300S peut prendre la ligne
automatiquement dès qu'un appel se présente, et raccroche ensuite dès la fin de cet appel.
Le commutateur 11 doit être alors en position relâchée, pour autoriser le mode automatique. Dans ce
cas seulement, le TEL300S prend la ligne au bout de 4 sonneries.
Le raccrochage peut ensuite s'effectuer de plusieurs façons possibles :
En utilisation normale, dès que la tonalité de raccrochage apparaît, le TEL 300S raccroche au bout
de 9 tonalités.
Dans le cas où l'on ne voudrait pas que la tonalité de raccrochage s'entende, il est possible de
commander à distance le raccrochage en appuyant sur les touches «*» puis «0» dans l'ordre.
En appuyant sur le commutateur 11, un opérateur peut à tout moment reprendre le contrôle du TEL
300S, le remettant ainsi en mode normal. Par sécurité pour éviter un raccrochage intempestif, il
faut appuyer 2 fois sur ce commutateur pour raccrocher la ligne.
[
[
MISE EN OEUVRE
FRANCAIS 8Rami - TEL 300/TEL 300S

VERS LE RESEAU
TELECOM
POSTE
TELEPHONIQUE
MICRO D'ORDRE ENVOI
TEL 300
RETOUR CORRESPONDANT
TELECOMMANDE EXTERNE
REMOTES
MIX
RETURN ONLY
LINE MICRO
T 250mA L
230V 50/60Hz 12W
Made in Europe (Fr)
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
PUSH PUSH

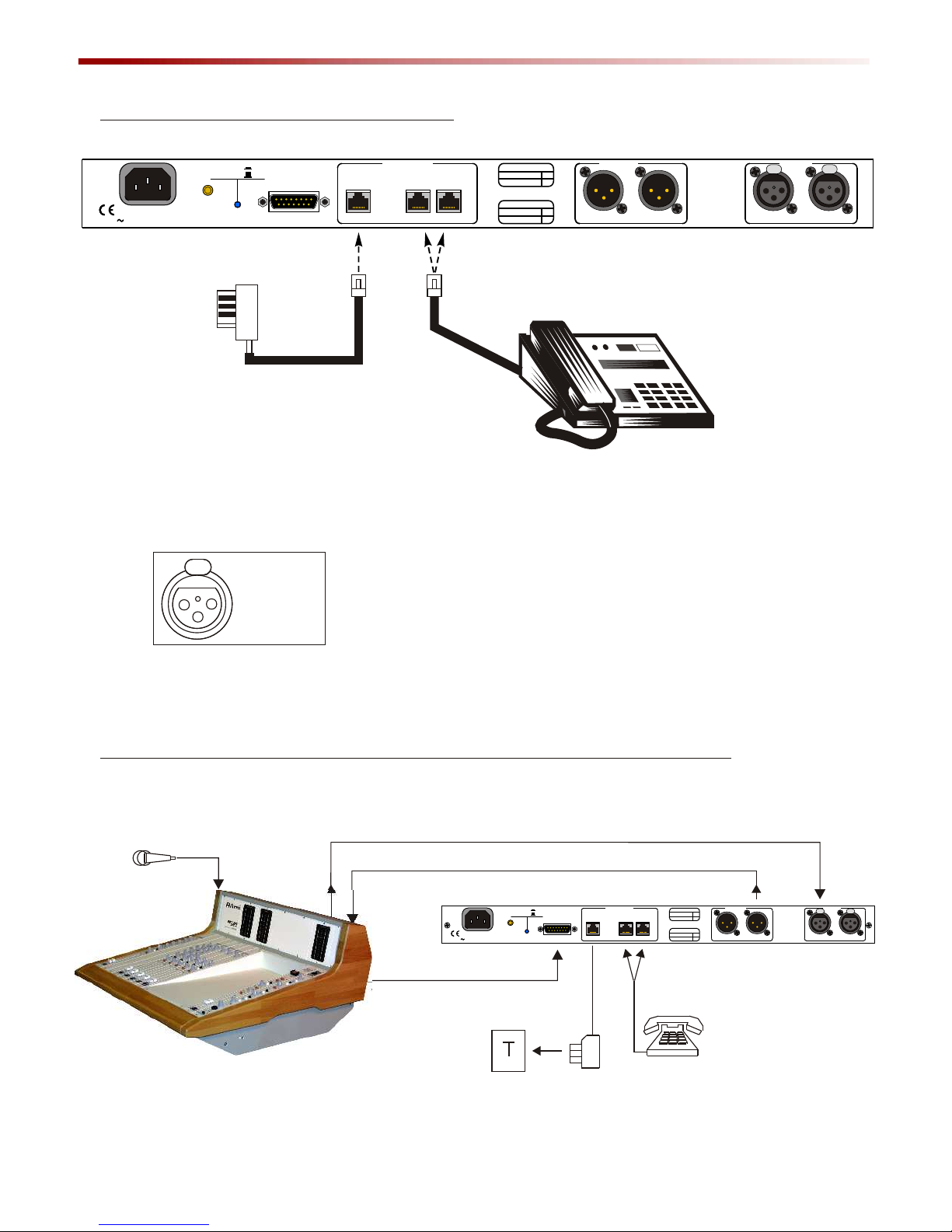

1 ) Raccordement sur la ligne téléphonique
REMOTES LINE
MIX
RETURN ONLY
LINE MICRO
T 250mA L
230V 50/60Hz 12W
Made in Europe (Fr)
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
PUSH PUSH
Attention ! suivant le type d'appareil
téléphonique utilisé, le câblage du cordon
n'est pas identique.
Le TEL 300 dispose donc de 2 standards
de connexion pour pallier à ce problème.
Connecter la ligne téléphonique
sur les points 1 et 3 du
conjoncteur. L'ordre des fils n'a
pas d'importance.
PUSH
1
2
3
1: Masse
2: Pt chaud
3: Pt froid
2 ) Exemple de câblage avec une console de radiodiffusion (Type RP 2000)
CABLAGE
IN Remote
Pulse
Hold
IN Remote
Pulse
Hold
PHONE
Std A Std B
LINE PHONE
Std A Std B
Rami - TEL 300/TEL 300S 9FRANCAIS

POSTE TELEPHONIQUE
POUR LA NUMERATION
TEL 300
RETOUR VERS
STUDIO
MICRO JOURNALISTE
SORTIE MIX POUR L'ENREGISTREMENT
VERS LE RESEAU
TELECOM
MAGNETOPHONE

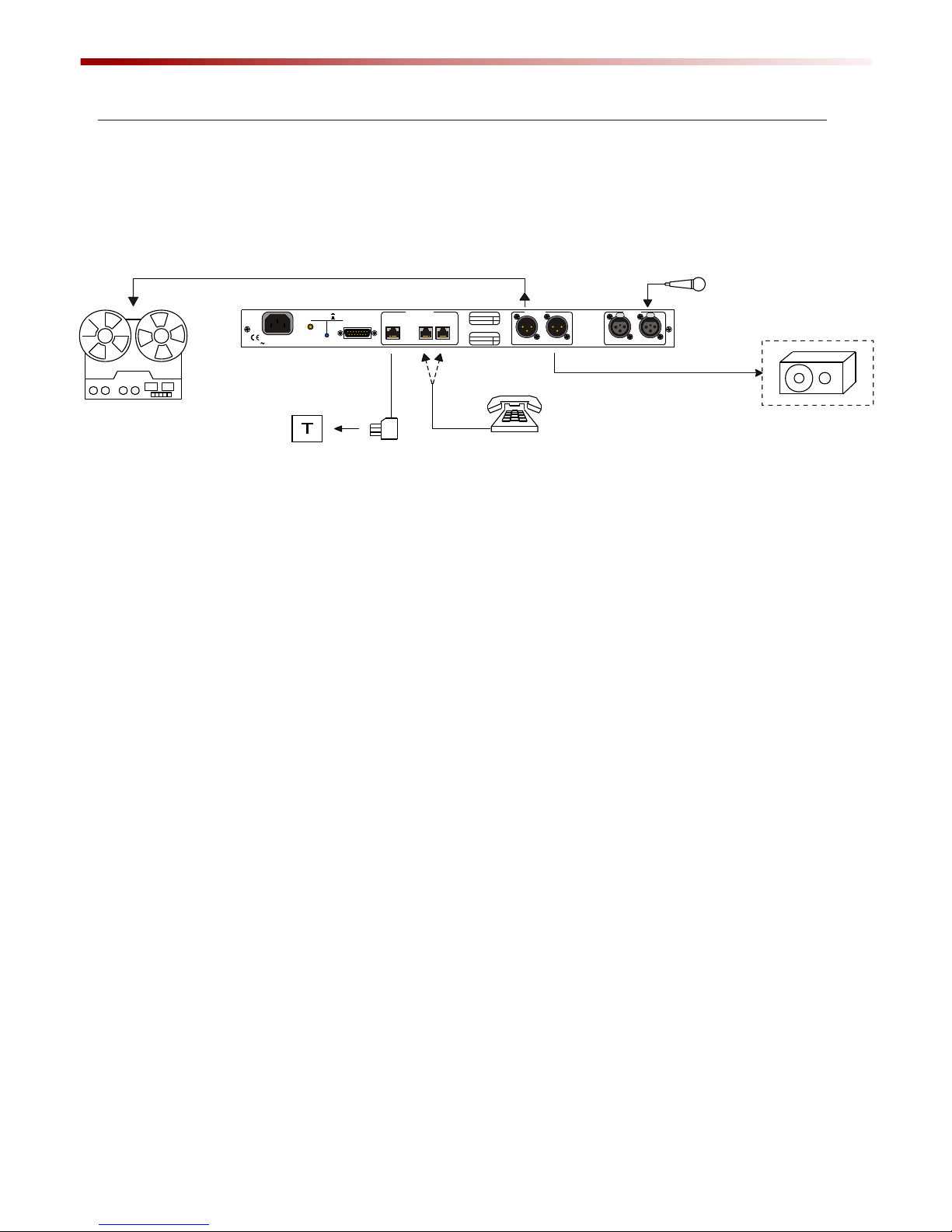

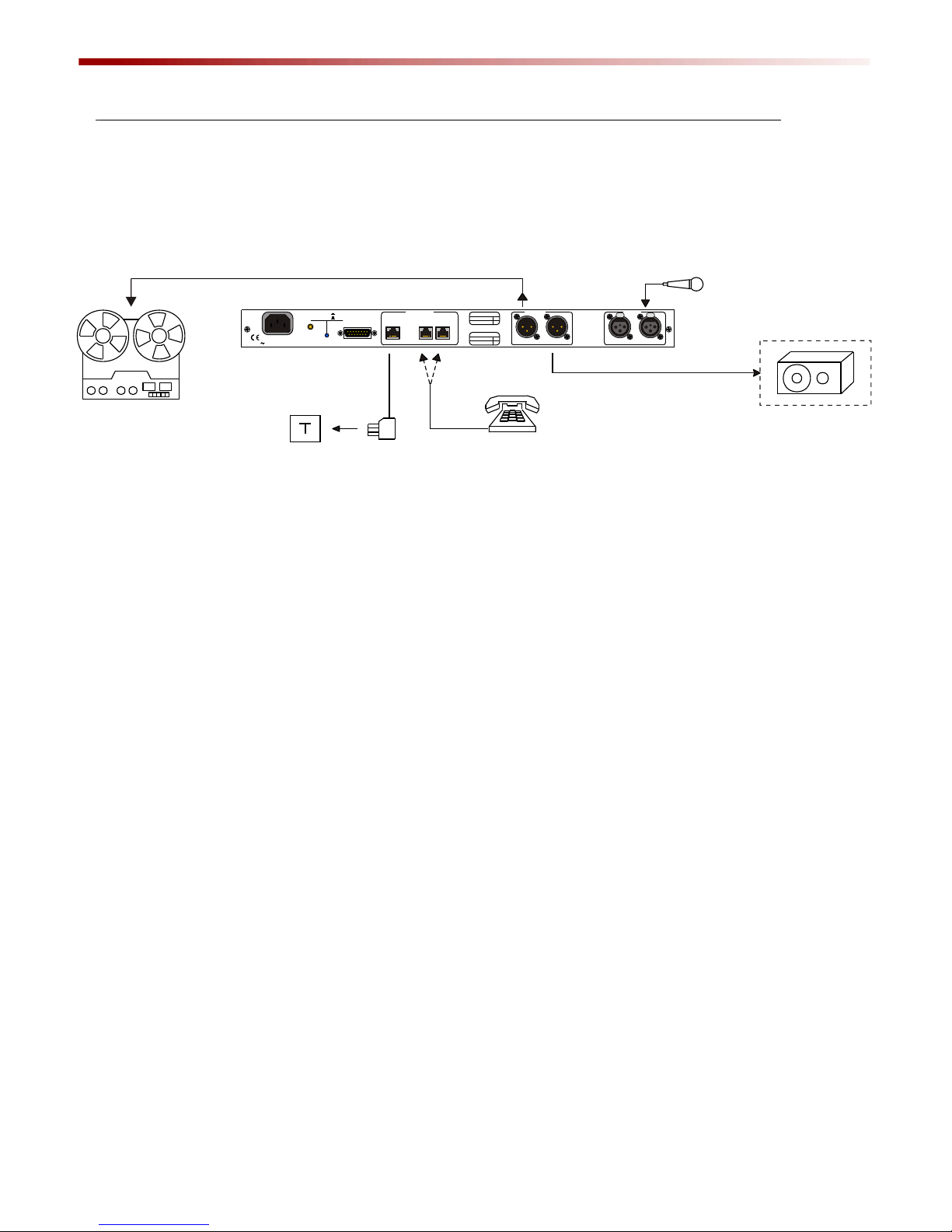

3 ) Exemple de câblage pour l'enregistrement (interview) en production sans console
Suite CABLAGE
REMOTES
MIX
RETURN ONLY
LINE MICRO
T 250mA L
230V 50/60Hz 12W
Made in Europe (Fr)
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
PUSH PUSH
IN Remote
Pulse
Hold LINE PHONE
Std A Std B
FRANCAIS 10 Rami - TEL 300/TEL 300S

Alimentation : 230 Volts + / - 10 % 50 / 60 Hz
Dimensions :Rack 1 unité / 1 unit Rack
483 x 44 x 230 mm
Poids : 3,5 kg
Protections RFI sur toutes les entrées / sorties audio, l'entrée de télécommande, et
l'entrée secteur.
+6 dBu / 1,55 V
+6 dBu / 1,55 V
0 dBu / 0,775 V
XLR
JACK
XLR Symétrique
Symétrique
Asymétrique
Sorties Connecteur Type Impédance Niveau nominal
+26 dBu / 15,5 V
+26 dBu / 15,5 V
+20 dBu / 7,75 V
Niveau maximum
Correspondant
uniquement
47 Ohms
220 Ohms
27 Ohms
Mixage
envoi et retour
Casque
+6 dBu / 1,55 V +24 dBu / 12,28 V
+12 dBu / 3,09
-42 dBu / 6,16 mV
V
-10 dBu / 0,25 V
33 kOhms
1,2 kOhms
4.7 kOhms
Microphone
Ligne audio
Ligne Télécom
XLR
XLR
RJ 11
Symétrique
Symétrique
Symétrique
Sens mini : -26 dBu / 39 mV
Sens maxi : -56 dBu / 1,2 mV
Entrées Connecteur Type Impédance Sensibilité Saturation
Connecteurs: ENTREE/SORTIEAUDIOtypeXLR
ENTREE/SORTIETELEPHONEpriseRJ11
Alimentation: 230Volts+/-10%
Dimensions: Rack1unité
Faceavant: 483X44mm
Profondeur 230mmhorsconnecteurs
Profondeur 300mmavecconnecteurs
Poids: 3,5kg
Dimensionscolisage: 650x315x85mm
Poidscolisage: 4,5kg
CâblageXLR : 1-MASSE
2-PtCHAUD
3-PtFROID
CARACTERISTIQUES
Rami - TEL 300/TEL 300S 11 ENGLISH

FRANCAIS 12 Rami - TEL 300/TEL 300S
Attention !!!
L'alimentation du TEL 300 / TEL 300S dispose d'un connecteur d'alimentation d'énergie (2 pôles +
terre). La terre doit être impérativement reliée au réseau d’énergie.
[Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
[Assurez-vous de la qualité de la terre avant la mise en route.
[Dans le cas d'éventuelles apparitions de bruit, de ronflement en connectant l'appareil sur une
sonorisation existante, ne jamais interrompre le connecteur terre de protection, mais utilisez des
équipements d'isolation galvanique à transformateurs.
[Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
[Eviter l'exposition à de trop fortes températures.
[Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
[Le TEL 300 / TEL 300S dispose d'un amplificateur pour casque, évitez les niveaux importants
ou les expositions prolongées capables d'endommager l'ouïe de façon irréversible.
Le TEL 300 / TEL 300S est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive73/23/EEC, 89/336/EEC et 93/68/EEC
INFORMATIONS

14
14
15
16
17
18
19
21
22
SUMMARY
[ .......................................................................Specifications.
[Informations...........................................................................
[ ........................................................................Block diagram
[ .............................................................................Uses..........
[ .............................................................................Description
[ .............................................................................Front panel
[ ............................................................................Rear panel.
[ .....................................................................Implementation.
[ .......................................................................Wiring diagram
Rami - TEL 300/TEL 300S 13 ENGLISH

ENGLISH 14 Rami - TEL 300/TEL 300S
TEL300 work with any mixer featuring a N-1 channel, like Compact II , RP 2000S or RP500.
Mixers without N-1 channel can use an aux output.
TEL 300 allows:
[To send audio from the mixer to the correspondent
[To mix signal from the correspondent to those in the mixer
[To switch between hybrid and external handset
[To send orders to the correspondent
[To record the mixed output including signal from and to the correspondent (mike or line)
All inputs/outputs use balanced XLR.
TEL300 goes ON AIR using the front panel switch or remotely from the mixer (continuous or pulse
dry loop).
A band pass filter applied on the signal to the correspondent complies to the net template,
improving anti local rejection.
Embedded 30dB / octave audio filters used on correspondent return, allows use on high
frequencies very noisy analogue lines. This is mainly the case with ADSL modems where the line
exhibits lots of high spectral rays at 6, 8 or 10 KHz from the Telecom multiplex. These signals are
not heard on the phone, but the could pass trough an hybrid without filter. These filters suppress
them completely.
Auto Dim allows to gradually fade the correspondent return, according to the signal sent to him. It
drastically improve anti local (caused by the send signal, slightly re injected in the received
signal). These feature, makes TEL300 to equal digital hybrid, without the “robot” sound of digital
hybrids.
The Telecom wiring uses RJ45 connectors (handset output on 2 RJ45 to full fill the two wiring
standards).
TEL300S features automatic pick up and hang up.
[Normal hybrid for games, debates or conferences
[Use in reporters cabin to create papers. Just add a microphone an headset and a recorder
[Version TEL 300S with automatic hook, for remote talk, or connect to an order net.
DESCRIPTION
USES

BLOCK DIAGRAM
Rami - TEL 300/TEL 300S 15 ENGLISH
+
+
+
FRONT
MICRO IN
REAR
MICRO IN
LINE IN
PHONE
LINE
MIX OUT
RETURN
OUT
HEADPHONES
RFI
FILTERS
OPTION
MIC
SENS
SEND
LEVEL
LEVEL
LIMITOR
BYPASS
800 HZ
LFO
SEND VUMETER
RETURN VUMETER
PEAK
LIMITOR
AUTOMATIC
ANALOG
HYBRID
4KHZ
30dB/OCTAVE
250MHZ
30dB/OCTAVE
HANG OFF
DETECTION
CALL
DETECTION
MIC LINE
SEND
CALL
TALLY
R Z
OPTION
OPTION
OPTION
+
-
+
-
T
HYBRID
COMMAND
ON/OFF
PULSE/HOLD
ON/OFF
ON/OFF
RETURN
+VCA
AUTO DIM
EXT
REMOTE
RECEIVER
LINE IN LINE OUT

1 ) Female 3 pt jack for mic input (from -56 dBu to -26 dB ) (integrated phantom supply)
2 ) Adjustment of the mic input sensitivity on the front panel and the back panel. Variable from
-56 dBu to -26 dBu.
3 ) Led display showing the clipping of the mic input stage
4 ) Selector of the input signal: (mic or line).
5 ) Led display showing the switching of the line input.
6 ) Led display showing the switching of the mic input.
7 ) Volume potentiometer for the send signal.
8 ) Volume potentiometer for the return signal .
9 ) Auto Dim. This features fade the return signal according to the send signal, thus improving
anti local. When usingAuto DIM, TEL300 audio quality equals digital hybrids.
10 ) Enabling of the test 800 Hz internal generator for the calibration of the line.
11 ) TELEPHONE / INSERT unlached switch for taking a line and the call indicator.
TEL300S special operation, see page 18.
12 ) Adjustment of the antilocal tuning of the line ( R ).
13 ) Adjustment of the antilocal tuning of the line( Z ).
14 ) Control vu-meter for the return modulation.
15 ) Control vu-meter for the send modulation.
16 ) Volume potentiometer for the monitoring headphone.
17 ) TSR female jack for monitoring headphones. (Mixed monitoring of send / return).
FRONT PANEL
off
on
ANALOG HYBRID
CALIBRATION
R Z
TEST
MICRO INPUT SELECT
RETURN
SEND
INPUT LINE ADJUST
800Hz
LEVEL LEVEL
PEAK
SENS
+
-
RETURN
SEND
AUTO DIM
+
-
VOLUME
10
0
+
+dB
+3
-3-6
-18 -12
-dB
OPHONES
TEL 300
LINE
MIC
PEAKMETER
PUSH TO INSERT
CALL INDICATOR
PUSH
23
12 4
5
6
15
1413
8 9 10 11 7
16 17
1
ENGLISH 16 Rami - TEL 300/TEL 300S

A )
B )
Mic input on 3 pt XLR female jack. From -56 dbu to -26 dBu ) (Integrated phantom supply)
Balanced monophonic line input on XLR 3 pt female jack. (+6dBu)
C) Balanced monophonic output (correspondent's signal only) on 3 pt XLR jack.
D ) Balanced monophonic output (mixing of the correspondent's send / return) on 3 pt XLR jack.
E ) RJ11 socket for handset. Two wiring standards available
F ) RJ11 jsocket for connection to the telephone network.
G ) TEL 300 external remote control on female SUB-D15 jack:
[Remote control for taking a line : Put a switch between pins 1 and 2.
[Return indicator for taking a line (confirmation) : Wire up the indicator between pins 1
and 3.
[Now, balanced line input and balanced output “correspondent’s signal” are accessible
on the REMOTE connector (DB15).
[
[
Mains connector
Warning : Do not plug the mic in the front and the back at the same time.
Warning : Don’t use in the same time XLR input/output and Sub-D 15 input/output.
H ) Choice of remote control.
Depressed : Continuous loop. TEL300 in on air as far as the loop is closed
Pressed : Pulse.Apulse picks up, the next one hangs up
I )
1
8
9
15
Indicator 24V/20mA
Continuous or pulse dry loop
according to H
Signal 7
Signal 13
GND 8
GND 14
Return 15
Return 6
LINE IN
LINE OUT
RETURN ONLY
+-
Sub-D 15 pts
male
REAR PANEL
G
I H B
C
D
E
FA
IN Remote
Pulse
Hold
REMOTES
LINE PHONE
MIX
RETURN ONLY
LINE MICRO
Std A Std B
www.ramiaudio.com
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
Made in France
14W
230V 50/60Hz T250mA
100-240V 50/60Hz T1A
PUSH PUSH
Rami - TEL 300/TEL 300S 17 ENGLISH

[Connect the TEL 300 according to the wiring given (Wiring 1 or 2 depending on configuration).
[Call your first correspondent using the telephone (switch 11 on standby).
[Take the line using switch 11.
[Adjustment of the line. For the following procedure it is important to disable Auto Dim 9. This
operation is carried out only once as it allows the insert to be adapted to your local switchboard
(the adjustment can be checked from time to time. This procedure consists of eliminating, as
much of the signal sent to the correspondent as possible from the correspondent's return.
[Put volume 7« send modulation » to zero.
[Press down switch 10 “test generator” (the signal is calibrated and independent of volume 7
SEND MOD.).
[Vu-meter 15 shows a level 0dB.
[Adjust volume 8“return correspondent” so as to attain a O dB level on vu-meter 14.
[Adjust in alternation the line adjustment potentiometers 12 and 13 so as to obtain the lowest
level possible on vu-meter 14. One can then alter volume 8 to increase the sensitivity and
readjust the potentiometers 12 and 13 (It must be noted that the potentiometers 12 and 13
have a position of balance and that they are interactive); once the optimum adjustment is
reached release the « test generator » (switch 10). Do not forget to enable at the end.
[The TEL 300 insert is now adapted to your line and is fully functional.
USE
[To switch the correspondent over to monitor, it is first necessary to send a signal from the
console to the correspondent; adjust volume 7« send modulation » using vu-meter 15 and
adjust volume 8 “return correspondent” using the vu-meter 14.
[It is possible to send instructions to the correspondent using mic input or line mono and
volume 7 “send modulation to the correspondent ”.
[Monitoring only the correspondent is possible using Coutput. (Control for the studio).
[Monitoring the correspondent and sending is possible using the Doutput (recording).
[Lighting up of switch 11 signals an incoming call.
[Input Breceives console output (send console Compact or RP2000).
[The Coutput goes to the operation.
OPTION : (TEL 300S) AUTOMATIC LINE PICK UP
When being used at a distance, for example, the TEL300S can take a call automatically as soon
as it comes in and then hang up at the end of the call.
Switch 11 must be in release position so as to allow the automatic mode to function; only in this
case will the TEL300S take the call after 4 rings.
Hanging up after the call can done in several ways:
[In normal use, the TEL 300S will let the hang up tone ring 9 times before actually hanging up.
[Where one would like to avoid this tone being heard it is possible to control the hanging up
from a distance by pressing keys « * » then « 0 » in that order.
[By pressing switch 11 an operator can at any time take back control of the TEL 300S thus
returning it to normal mode. By savety, it is necessary, to press twice on this switch to hang up.
IMPLEMENTATION
ENGLISH 18 Rami - TEL 300/TEL 300S

TO TELEPHONE
NETWORK
TELEPHONE
ORDER MIC SENDING
CORRESPONDENT RETURN
EXTERNAL REMOTE
1 ) Wiring with phone line
Warning ! TEL 300 own 2 connectors for
differents phones strand.
Connect the phone line on circuit
closer 1 and 3 points.
PUSH
1
2
3
1: Ground
2: Signal
3: Return
2 ) Example of wiring using a broadcast console (type Rp2000)
WIRING DIAGRAM
REMOTES LINE
MIX
RETURN ONLY
LINE MICRO
T 250mA L
230V 50/60Hz 12W
Made in Europe (Fr)
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
PUSH PUSH
IN Remote
Pulse
Hold PHONE
Std A Std B
TEL 300
REMOTES
MIX
RETURN ONLY
LINE MICRO
T 250mA L
230V 50/60Hz 12W
Made in Europe (Fr)
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
PUSH PUSH
IN Remote
Pulse
Hold LINE PHONE
Std A Std B
Rami - TEL 300/TEL 300S 19 ENGLISH

TELEPHONE FOR
DIALINGN
TEL 300
STUDIO RETURN
JOURNALIST’S MIC
MIX OUTPUT FOR RECORDING
TO TELEPHONE
NETWORK
RECORDER
3 ) Example of wiring for a recording (interview) in production without a console
Next
WIRING DIAGRAM
REMOTES
MIX
RETURN ONLY
LINE MICRO
T 250mA L
230V 50/60Hz 12W
Made in Europe (Fr)
TRANSFORMERS
OUTPUTS
INPUTS
MODEL
TEL 300 S
TEL 300
TELEPHONE OUTPUTS INPUTS
PUSH PUSH
IN Remote
Pulse
Hold LINE PHONE
Std A Std B
ENGLISH 20 Rami - TEL 300/TEL 300S
