RAM PJO300 User manual

* Appareil vendu sans casque en option / Equipment sold without phones
PJO300
WWW.RAMIAUDIO.COM
AUDIO VIDEO PROFESSIONNEL
Manuel Utilisateur
User’s Manual
Pupitre de station de travail USB
Mixing station with USB audio port

FRANCAIS 2Rami - PJO 300

4
9
5
6
4
7
8
10
Rami - PJO 300 3FRANCAIS
SOMMAIRE
11
SUMMARY
[ Informations..........................................................................
[ Description.............................................................................
[ Synoptique.............................................................................
[ Face avant..............................................................................
[ Face arrière.............................................................................
[ Câblage..................................................................................
[ Cavaliers.................................................................................
[ Réglages.................................................................................
[ English...................................................................................

FRANCAIS 4
Attention !
,Ne jamais exposer l'appareil à la pluie, la neige ou à l'humidité.
,Le PJO300 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
,Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
,Eviter l'exposition à de trop fortes températures.
Le PJO300 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
DESCRIPTION
INFORMATION
Rami - PJO 300
,Une entrée micro symétrique avec alimentation fantôme, sensibilité, volume par VCA.

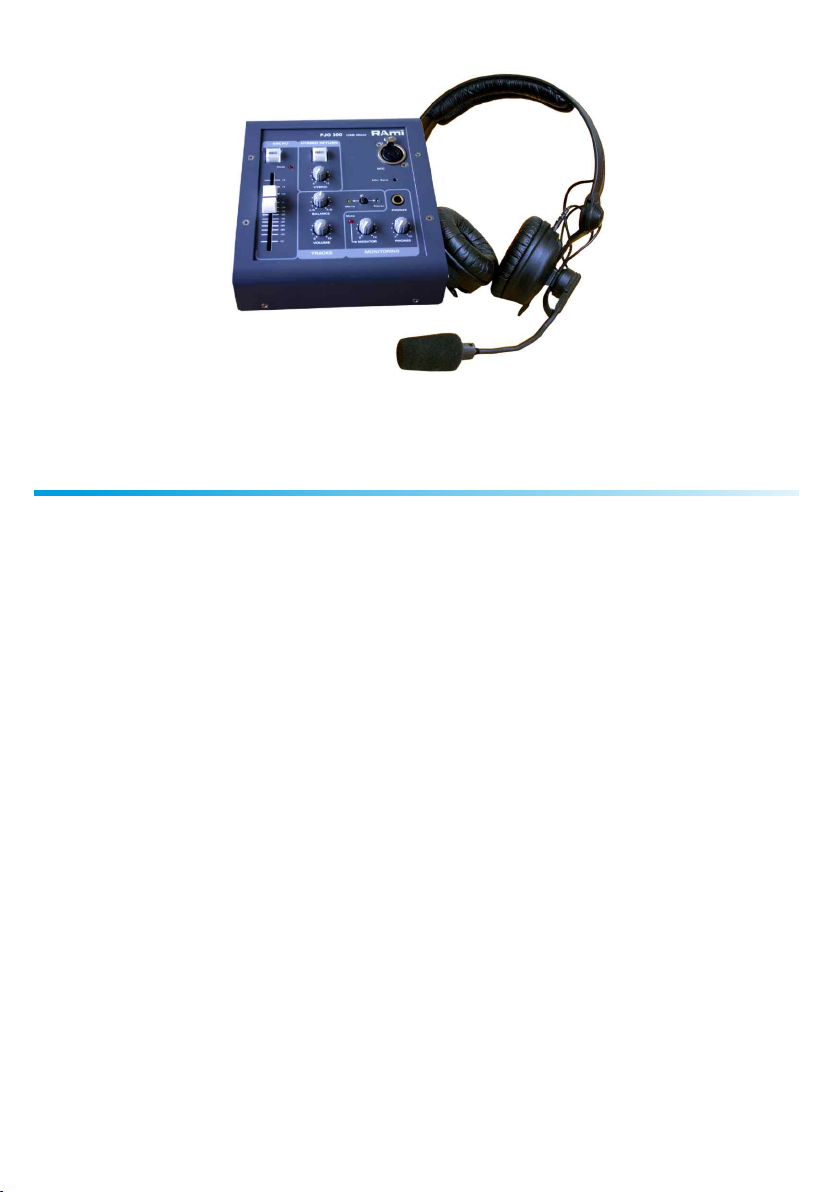

Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son, sur PC
directement par le port USB. L'aspect novateur du produit est surtout son coté ergonomique avec
juste les fonctions nécessaires et suffisantes.
Un journaliste disposant du PJO 300, d'un micro casque et d'un PC portable peut monter son
reportage et l'envoyer à la station par le Web. Une autre application est la création à domicile de
rubriques ou d'émissions sans monopoliser un studio de production.
,Réinjection des deux entrées vers la carte son par switch lumineux REC.
,Insertion symétrique sur le microphone, pour mettre en œuvre un traitement de voix.
,Limiteur en sortie pour éviter toute saturation numérique de la carte son.
,Monitor casque indépendant du départ Record, permettant d'écouter une bande son
reportage en enregistrant que la voix.
,Le PJO 300 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio 1,0.
,Une entrée hybride intégrée.

5FRANCAIS

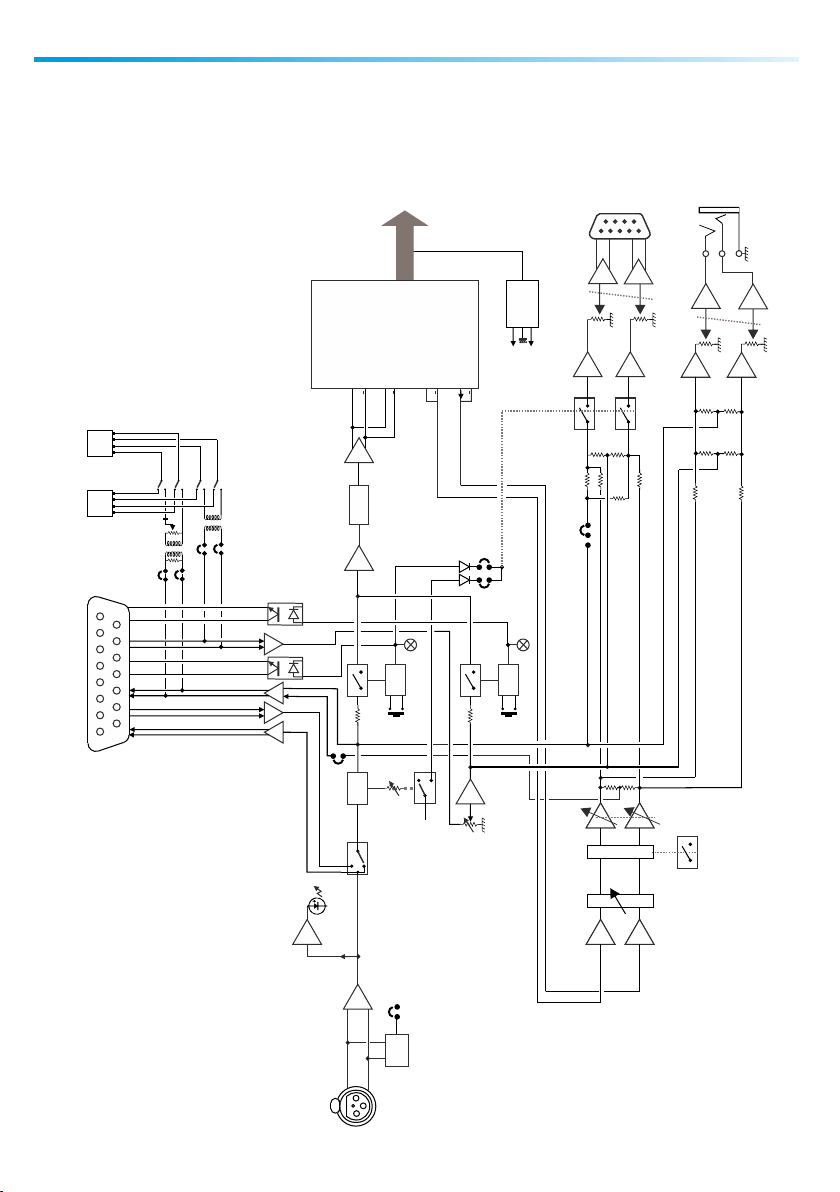

SYNOPTIQUE
Rami - PJO 300
Limitor
+ +
+
+
ON AIR
LOOP
HYBRID
RETURN
LOOP START
HYBRID
DIRECT OUT
USB Connector type B
PHONES
MONITOR STEREO BALANCED OUT
PUSH
- +
Peak
VCA
REC
REC
Mic
Hybrid
MIC
MIC REC
HYBRID
REC
End of
course
Insertion
On/Off
Balanced Insertion mic for
voice processor
Phantom
power supply
L
L ou A
R
R ou B
USB SOUND CARD
-+
-
SUB-D 15 PTS
+++
--
+-
-
Mic to monitor
or not
60mm
Volume
Volume
Monitor
+ +
-
-
Mute
-
+
-
+
Balance
Right/Left or
A / B
Mono/Stereo
Vol
USB
Return
- - -
-
Hand set To Telephone
RJ9 RJ9
Adjust send to
telephone
+Vcc
-Vcc
Power from USB
On/Off
JP2

FRANCAIS 6
FACE AVANT
Rami - PJO 300
HYBRID RETURN
TRACKS MONITORING
MICRO
100
HYBRID
R /BL /A
BALANCE
100
VOLUME
100
MONITOR
100
PHONES
0dB
+3
+6
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
Peak
PHONES
Stereo Mono
Mute
MIC
Mic Sens
USB MixerPJO 300
PUSH
REC REC
10
11
12
13
14
9
1
7 8
3
4
5
6
2
10 - Potentiomètre multitour d’ajustage de la sensibilité micro
3 - Fader rectiligne de 60 mm de l’entrée Micro, gestion par VCA.
6 - Potentiomètre de réglage du volume du retour piste.
Section Micro
Section retour Hybrid
2 - Témoin lumineux de peak de l’entrée Micro. (ajuster par 10 en face avant)
9 - Embase XLR 3 points femelle d’entrée micro (symétrique).
Section Micro (suite)
Section Monitor
11 - Embase de sortie casque stéréo.
Section Monitor retour piste
1 - Bouton rétro éclairé d’envoi de l’entrée Micro vers la carte son intégrée.
7 - Bouton rétro éclairé d’envoi du retour de l’hybride extérieur vers la carte son intégrée.
4 - Potentiomètre de réglage de la balance du retour piste.
8 - Potentiomètre de réglage du volume de l’hybride extérieur.
5 - Sélection mono ou stéréo du retour piste.
13 - Potentiomètre de réglage du volume Monitor.
14 - Témoin lumineux indiquant le mute de la sortie Monitor. Programmation en interne et
déclenchement par le début de course de 3 et/ou action sur 1.
12 - Potentiomètre de réglage du volume casque.

7FRANCAIS
E - Trimmer de réglage du niveau de départ micro PJO300 vers le poste téléphonique. Le retour
poste téléphonique vers PJO300 est dosé par le volume Hybrid 8 en face avant.
F - Embase RJ9 pour le branchement d’un combiné téléphonique externe
G - Embase RJ9 pour le branchement sur un poste téléphonique en lieu et place du combiné .
C - Embase 9 points femelle de sortie Monitor
D - Commutateur entre le combiné téléphonique et le PJO300
A - Embase USB.
B - Embase 15 points femelle de sortie micro ou d’insert micro

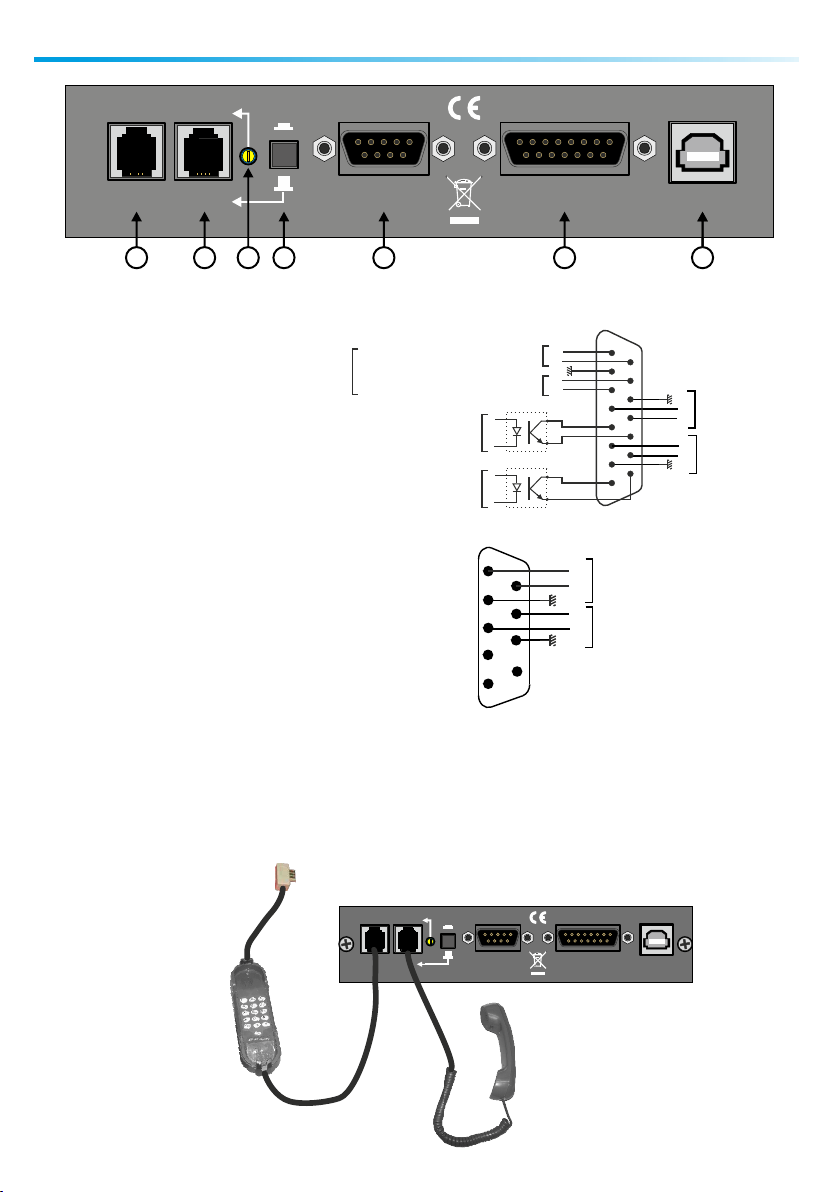

FACE ARRIERE
Rami - PJO 300
Sub-D 15pts
male plug
Sub-D 9pts
male plug
1
5
6
9
Monitor Left
Monitor Right
-
-
+
+
MONITOR
OUT
MIC OUT /
INSERT MIC
Telephone Headset
USB
Made in France
PJO300
Adjust
Face arrière PJO300
Prise téléphonique
murale
Connexion à la place
du combiné
Combiné
téléphonique
RJ9
RJ9
RJ9
RJ9
ABCDF EG
MONITOR
OUT
MIC OUT /
INSERT MIC
Telephone Headset
USB
Made in France
PJO300
Adjust
IN HYBRID
Insert send microphone
Insert return microphone
OUT HYBRID
Remote of external ON AIR
with action on 1
Remote ON AIR/OFF AIR of
external Hybrid with action on 7 8
15
9
1
5
13
-
+
+
+
+
-
-
-
Line level

FRANCAIS 8Rami - PJO 300

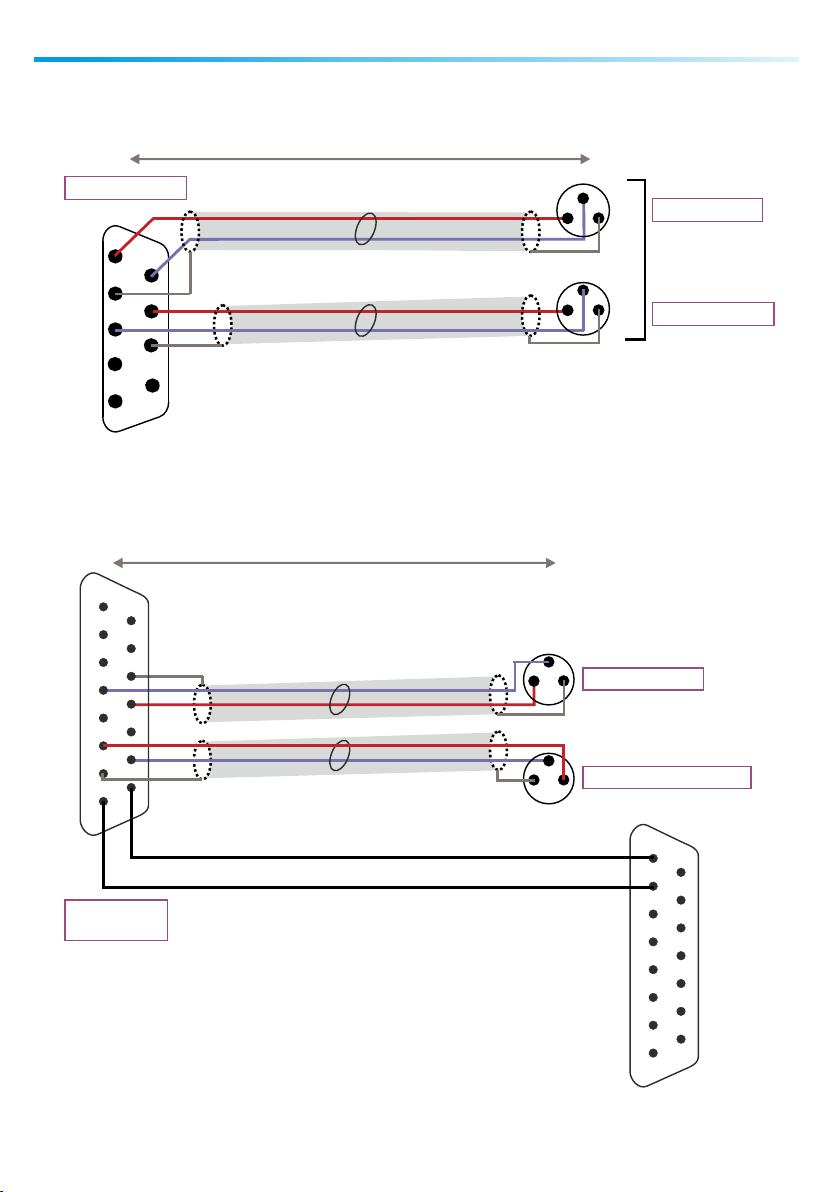

CABLAGE
A/ Câble Monitor
B/ Câble Insert
Sub-D 9pts
male plug
1
5
6
9
12
12
XLR 3 pts
Male Plug
2 shielded cables
1,50 m
Monitor Left
Monitor Right
Monitor OUT
Sub-D 15pts
male plug
Sub-D 15pts
male plug
1
1
2
2
XLR 3 pts
Male Plug
XLR 3 pts
Female Plug
2 shielded cables
1,50 m
MIC OUT /
INSERT MIC
TO IN HYBRID
FROM OUT HYBRID
Exemple de télécommande
ON AIR / OFF AIR pour TEL 300
8
8
15
15
9
9
1
1
+
+
-
-

9FRANCAIS
Rami - PJO 300

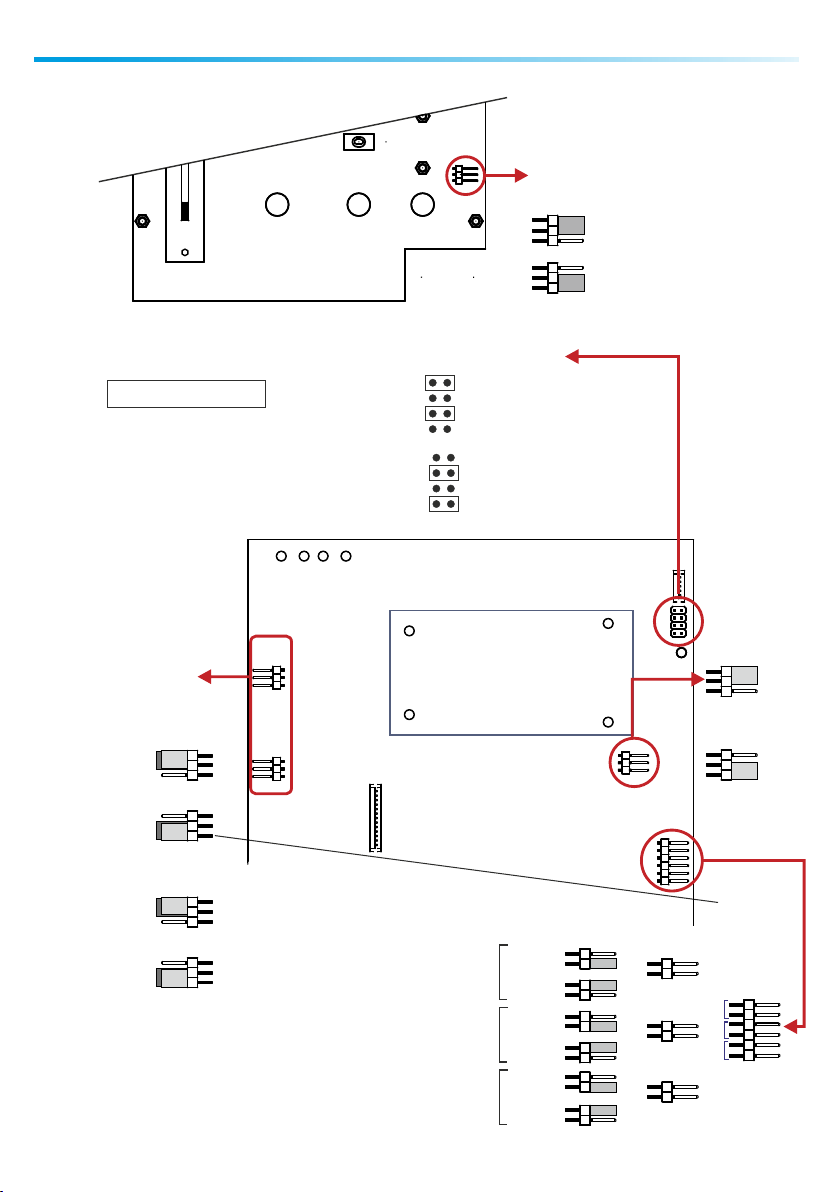

CAVALIERS
Carte son
B
B
A
A
Carte 2 : vue de dessous
JP3
JP1
JP4
JP2
JP5
JP5
JP6
JP6
Carte 1 : vue de dessus
[
[
[
[
[
[
[
[
Alimentation fantôme pour
le micro (12v)
Programmation
Hybride extérieur /
Combiné téléphonique
JP5 et JP6
Ordre mute monitor
début de course Fader Mic
Envoi Mic sur monitor
Pas
d’envoi carte son
vers départ hybride
Envoi
carte son vers
départ hybride *
Ordre mute monitor
sur bouton REC (1)
[ [
[
[
[
[
[
[
[
[
[
[
ON
OFF *
Hybride ext
sur Sub-D
Hybride ext
sur Sub-D
Combiné sur
RJ9 *
Combiné sur
RJ9 *
[ Insertion micro activée
[ Insertion micro inhibée *
Insertion micro
ON
ON*
ON*
OFF*
OFF
OFF
* Configuration usine

FRANCAIS 10 Rami - PJO 300
Réglage du niveau de limitation
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en atténuateur,
ainsi en le tournant dans le sens inverse des
aiguilles d’une montre, l’on peut inhiber
son action.
REGLAGES

12
13
16
14
12
15
17
18
Rami - PJO 300 11 ENGLISH
SUMMARY
[ Informations...........................................................................
[ Description.............................................................................
[ Block diagram........................................................................
[ Front panel.............................................................................
[ Rear panel..............................................................................
[ Wiring....................................................................................
[ Jumpers.................................................................................
[ Settings..................................................................................

ENGLISH 12
DESCRIPTION
INFORMATION
Rami - PJO 300
,One balanced microphone input with phantom supply, input level setting, volume using
VCA.
,Separate record headphone monitoring, allowing to listen a sound while recording only a
voice.
,Output level limiter to avoid sound card digital saturation.
A journalist equipped with PJO300, one headset and a portable computer, is able to finalise a report
and send it to the studio using the Web. It is also possible to produce a column or a program at
home without jamming a studio.
This device consist of a mini sound mixer and monitor, intended to record and play sound data on a
PC using the USB port. The product innovative aspect is highly-rated ergonomic with just the
necessary and sufficient functions.
,One embedded telephone hybrid input.
,Both input reinjection to the sound card using REC illuminated switch.
,Balanced insert on microphone, allowing sound processing connection.
,As it complies USB Audio 1.0 specification, PJO 300 does not require a driver.
,Never open the case without disconnecting mains
,Using PJO300 headphone amplifier, listening to high level can result in permanent
damage to ears.
,Avoid high temperature exposure.
Warning !
PJO300 complies with :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, according to 73/23/EEC, 89/336/EEC
and 93/68/EEC.
,Never expose the equipment to rain, snow or moisture.

13 ENGLISH
BLOCK DIAGRAM
Rami - PJO 300
Limitor
+ +
+
+
ON AIR
LOOP
HYBRID
RETURN
LOOP START
HYBRID
DIRECT OUT
USB Connector type B
PHONES
MONITOR STEREO BALANCED OUT
PUSH
- +
Peak
VCA
REC
REC
Mic
Hybrid
MIC
MIC REC
HYBRID
REC
End of
course
Insertion
On/Off
Balanced Insertion mic for
voice processor
Phantom
power supply
L
L ou A
R
R ou B
USB SOUND CARD
-+
-
SUB-D 15 PTS
+++
--
+-
-
Mic to monitor
or not
60mm
Volume
Volume
Monitor
+ +
-
-
Mute
-
+
-
+
Balance
Right/Left or
A / B
Mono/Stereo
Vol
USB
Return
- - -
-
Hand set To Telephone
RJ9 RJ9
Adjust send to
telephone
+Vcc
-Vcc
Power from USB
On/Off
JP2

ENGLISH 14
FRONT PANEL
Rami - PJO 300
HYBRID RETURN
TRACKS MONITORING
MICRO
100
HYBRID
R /BL /A
BALANCE
100
VOLUME
100
MONITOR
100
PHONES
0dB
+3
+6
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
Peak
PHONES
Stereo Mono
Mute
MIC
Mic Sens
USB MixerPJO 300
PUSH
REC REC
10
11
12
13
14
9
1
7 8
3
4
5
6
2
5 - Track return mono/stereo key.
2 - Microphone input peak level indicator. (set using 10 from front panel)
Hybrid return section
Track return monitor section
3 - Microphone input 600mm linear fader, uses a VCA
Microphone section
1- Illuminated key, sends microphone to the sound card.
4 - Track return balance adjust.
6 - Track return level setting.
8 - External hybrid level setting.
9 - Female XLR 3 balanced microphone input.
11 - Stereo headphone connector.
7 - External hybrid return to embedded sound card illuminated key.
12 - Headphone level control.
13 - Monitor level control.
14 - Monitor output muting indicator. Internal setting, and activation by fader 3 and/or use
of 1.
10 - Multi turns potentiometer to adjust microphone sensitivity.
Microphone section (next)
Monitor section

15 ENGLISH
B - 15 pins connector. Microphone output or microphone insert.
A - USB connector.
E - PJO300 microphone level control to telephone. Telephone return to PJO300 uses Hybrid 8
setting.
C - Monitor output female 9 pins connector
D - Switch between telephone handset and PJO300.
F - External handset RJ9 connector.
G - RJ9 connector to connect PJO300 to the handset connector on a desk telephone.
REAR PANEL
Rami - PJO 300
Sub-D 9pts
male plug
1
5
6
9
Monitor Left
Monitor Right
-
-
+
+
MONITOR
OUT
MIC OUT /
INSERT MIC
Telephone Headset
USB
Made in France
PJO300
Adjust
PJO300 rear panel
Wall telephone
connector
Connection instead
of handset
Handset
RJ9
RJ9
RJ9
RJ9
ABCDF EG
MONITOR
OUT
MIC OUT /
INSERT MIC
Telephone Headset
USB
Made in France
PJO300
Adjust
Sub-D 15pts
male plug
IN HYBRID
Insert send microphone
Insert return microphone
OUT HYBRID
Remote of external ON AIR
with action on 1
Remote ON AIR/OFF AIR of
external Hybrid with action on 7 8
15
9
1
5
13
-
+
+
+
+
-
-
-
Line level

ENGLISH 16 Rami - PJO 300
WIRING
A/ Monitor cable
B/ Insert cable
Sub-D 9pts
male plug
1
5
6
9
12
12
XLR 3 pts
Male Plug
2 shielded cables
1,50 m
Monitor Left
Monitor Right
Monitor OUT
Sub-D 15pts
male plug
Sub-D 15pts
male plug
1
1
2
2
XLR 3 pts
Male Plug
XLR 3 pts
Female Plug
2 shielded cables
1,50 m
MIC OUT /
INSERT MIC
TO IN HYBRID
FROM OUT HYBRID
Example of remote control ON
AIR / OFF AIR for TEL 300
8
8
15
15
9
9
1
1
+
+
-
-

17 ENGLISH
Rami - PJO 300
JUMPERS
Sound card
B
B
A
A
Board 2 : bottom view
JP3
JP1
JP4
JP5
JP5
JP6
JP6
Board 1 : top view
[
[
[
[
[
[
External Hybrid /
Telephone handset
Selection
JP5 et JP6
Mute order monitor
Fader Mic slide beginning
Send Mic to monitor
Order mute monitor
on REC key (1)
[ [
[
[
[
[
[
[
[
[
[
[
ON
OFF *
Ext Hybrid
on Sub-D
Ext Hybrid
on Sub-D
[ Microphone insert enabled
[ Microphone insert disabled *
Microphone insert
ON
ON*
ON*
OFF*
OFF
OFF
Microphone phantom
power supply (12v)
RJ9 handset
connector *
RJ9 handset
connector *
* Factory settings
JP4
JP2
[
[
No
USB sound card
to hybrid send
USB
sound card to
hybrid send *

FRANCAIS 18 Rami - PJO 300
Trimmer
SETTINGS
Limiter level:
Setting uses multi turn potentiometer
located on the second circuit board. It
works as an attenuator, thus rotating
clockwise, decreases its effect.

1190620
Rami se réserve le droit de modifier les spécifications du produit sans préavis
All specifications in this document can be modifed by RAmi without prior notice.
E-mail : [email protected]
Tél. : [phone]- Fax : [phone]
7 Rue Raoul Follereau
77600 BUSSY SAINT GEORGES - FRANCE
www.ramiaudio.com
