RAM PJO 550 User manual

* Appareil vendu sans casque en option / Equipment sold without phones
PJO550
WWW.RAMIAUDIO.COM
Manuel Utilisateur
User’s Manual
AUDIO VIDEO PROFESSIONNEL
Pupitre de station de travail USB
Mixing station with USB audio port
1

Rami PJO5502

Rami PJO550
SOMMAIRE
4
4
5
6
7
9
10
10
11
SUMMARY
Informations...........................................................................
Description.............................................................................
Synoptique.............................................................................
Face avant.............................................................................
Face arrière............................................................................
Câblage..................................................................................
Cavaliers................................................................................
Réglages................................................................................
English...................................................................................
3

Rami PJO550

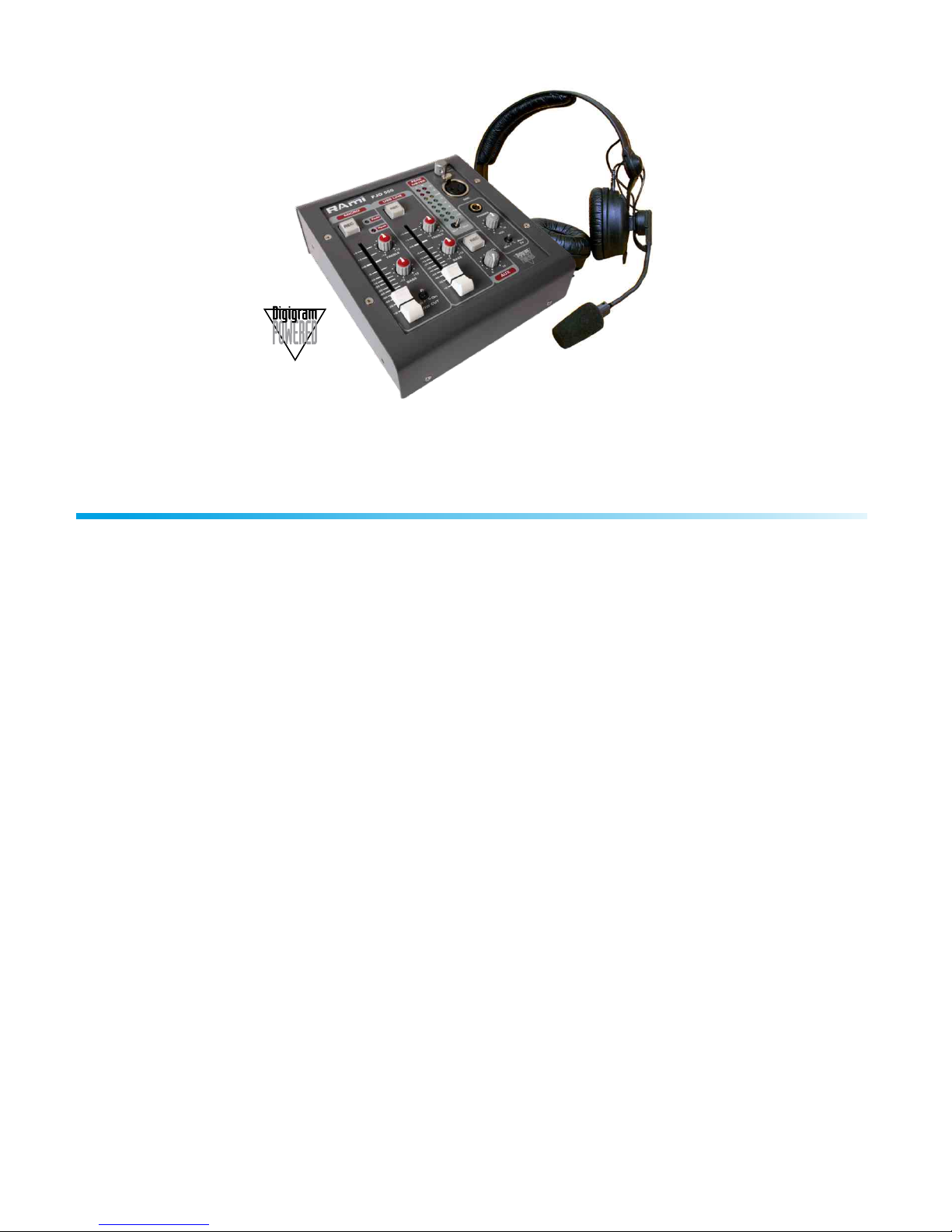

Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son, sur PC
directement par le port USB. L'aspect novateur du produit est surtout son coté ergonomique avec
juste les fonctions nécessaires et suffisantes.
Un journaliste disposant du PJO550, d'un micro casque et d'un PC portable peut n'importe où sur la
planète monter son reportage et l'envoyer à la station par le Web. A l'heure où l'on parle de plus en
plus du télé travail, une autre application est la création à domicile de rubriques ou d'émissions sans
monopoliser un studio de production.
Description :
Une entrée micro symétrique avec alimentation fantôme, sensibilité, graves, aigus, coupe bas,
volume par VCA.
Une entrée audio sortie carte son intégrée avec graves, aigus, volume par VCA.
Une entrée Auxiliaire symétrique analogique avec volume pour raccordement d'une source
extérieure (enregistreur numérique ; mini disk ; codec) .
Réinjection des trois entrées vers la carte son par switch lumineux REC.
Monitor casque indépendant du départ Record, permettant d'écouter une bande son reportage en
enregistrant que la voix.
Entrée directe dans le moniteur de l'entrée Auxiliaire.
Crête mètre pour ajustage de l'enregistrement.
Insertion symétrique sur le départ gauche droite et sur le microphone, pour mettre en œuvre un
traitement de voix.
Limiteur en sortie pour éviter toute saturation numérique de la carte son.
Le PJO550 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio 1,0.
Cet équipement, fabriqué par la société Rami, a bénéficié d'un partenariat avec la société Digigram
pour l'intégration de leur carte son UAX 220.
Attention
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
Eviter l'exposition à de trop fortes températures.
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
Le PJO550 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les expositions
prolongées capables d'endommager l'ouïe de façon irréversible.
Le PJO550 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
DESCRIPTION
INFORMATION
4

Rami PJO550
PHONES OUT
PUSH
- - - + + +
VCA VCA
BASS TREBLE
Peak
Low cut
VCA
BASS TREBLE 60 mm
60 mm
REC
REC REC
Phantom
power supply
STEREO
AUX / TV
IN
Line IN Line OUT USB
Connector
type B
-5V
+5V
-9-15 -12 -6 -3 +3 +60
Peak Level
IN / Out
-
-
Sens
Phones
Mix /Aux /TV
IN
Sub-D
9 pts
Sub-D
15 pts
DIGIGRAM
UAX 220
External
PS 12V
Insert MIC / L-R
Locked
Connector
Limitor Limitor
On AIR loop
Auto DIM
JP 5 / 7

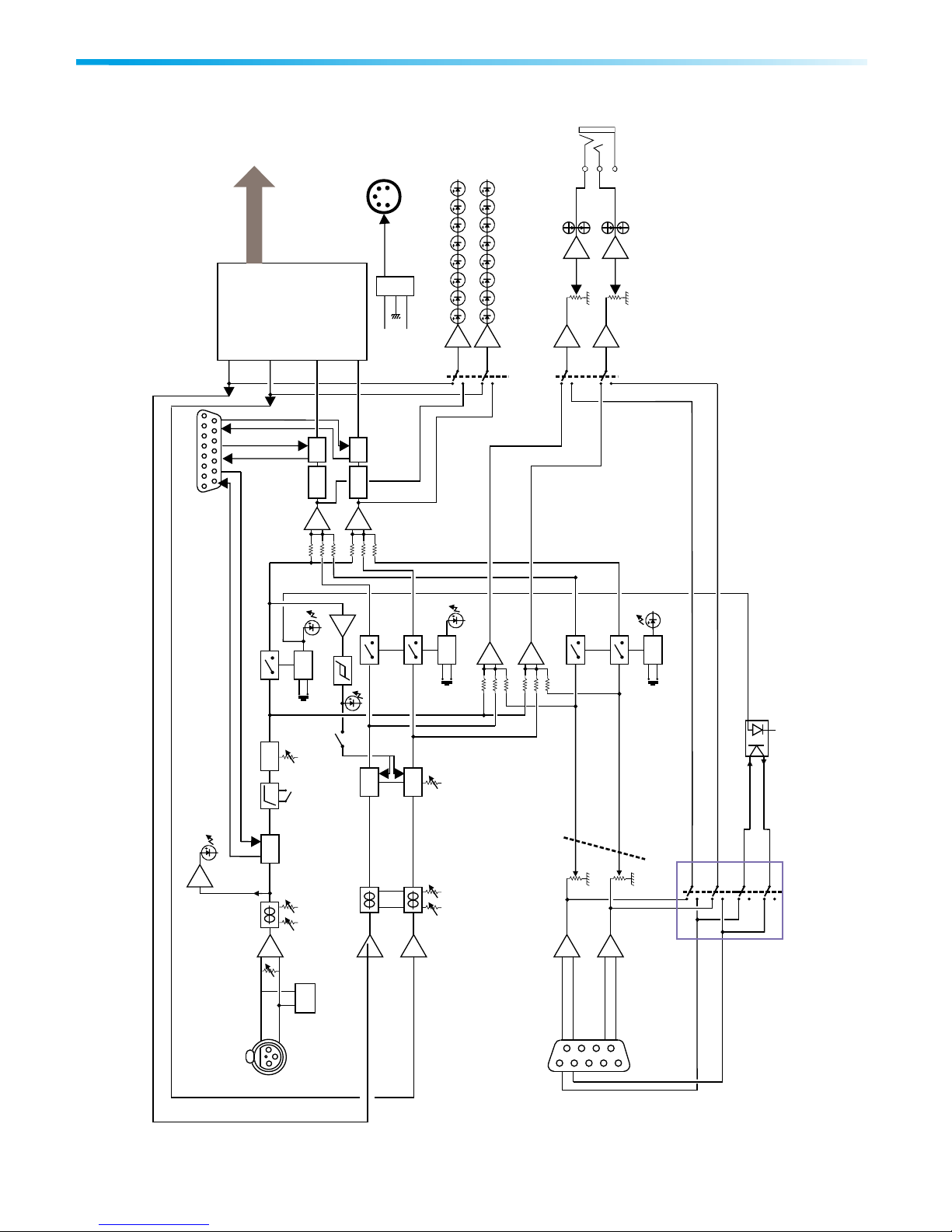

SYNOPTIQUE
5

Rami PJO550

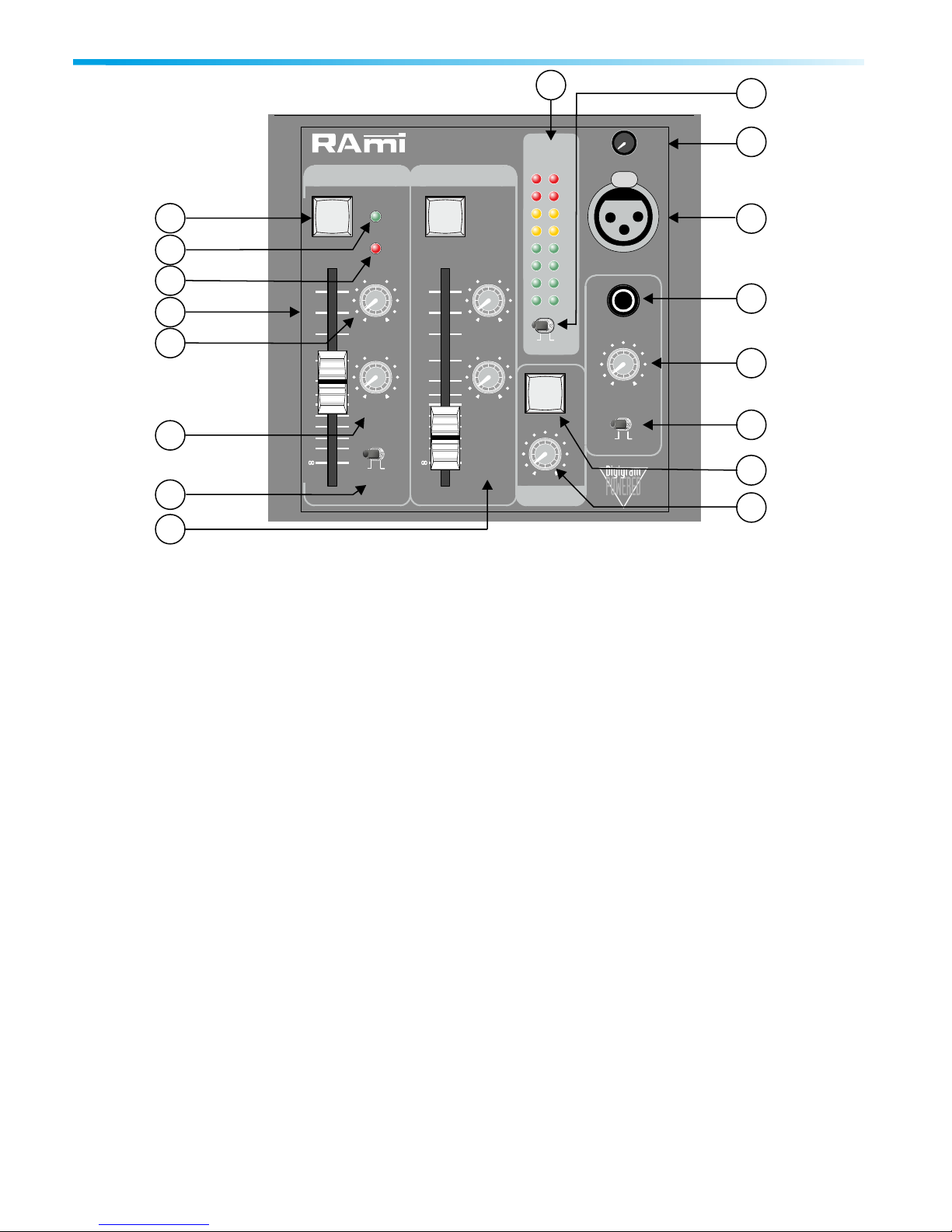

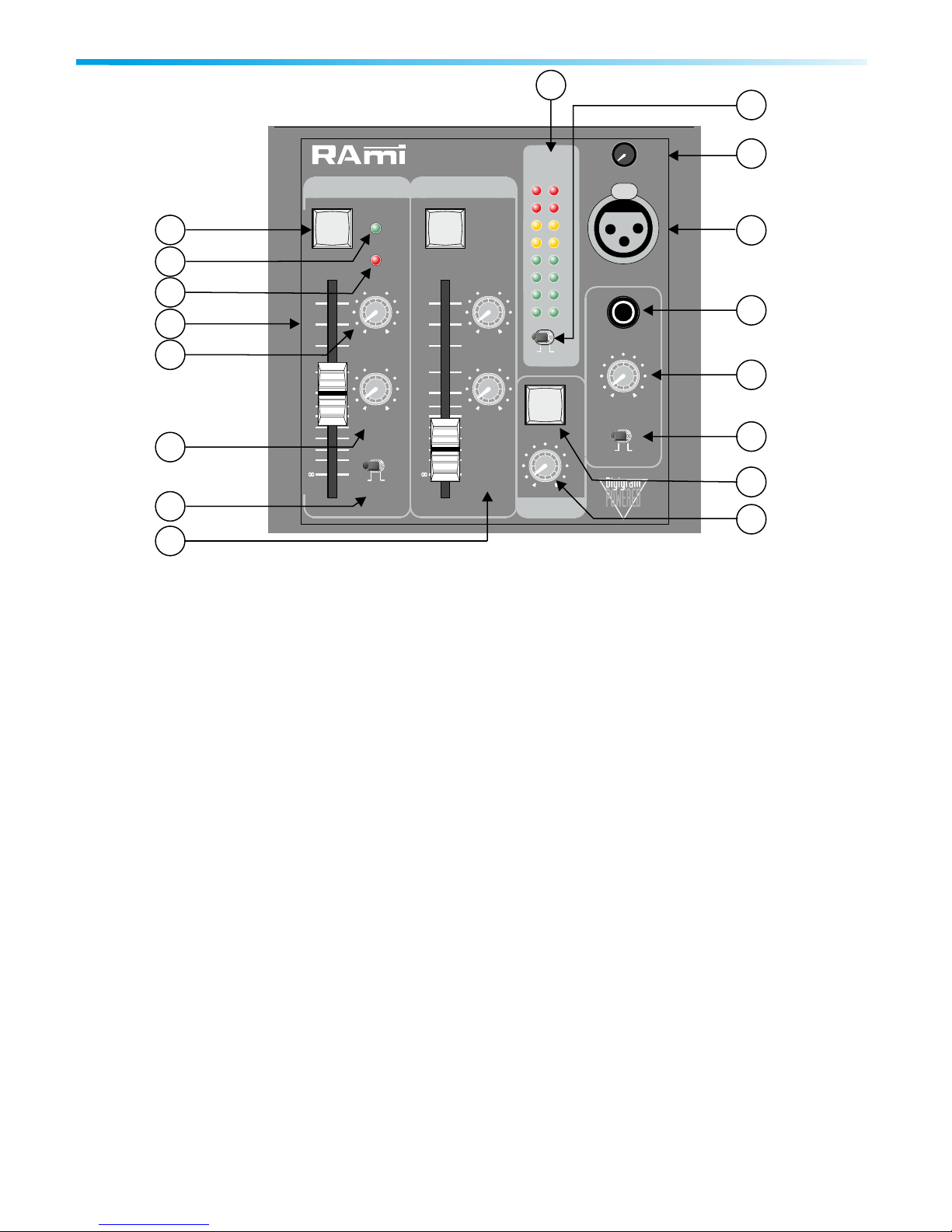

1- Bouton rétro éclairé d’envoi de l’entrée Micro vers la carte son intégrée.
2 - Témoin lumineux de Fade de l’entrée Micro. La fonction de fade peut être inhibée par le switch
situé en face arrière. Cette fonction permet sur les interventions micros d’atténuer de 8 dB l’entrée
8 pour faciliter le mixage.
3 - Témoin lumineux de peak de l’entrée Micro. (ajuster par 10 juste en dessous de l’allumage).
4 - Fader rectiligne de 60 mm de l’entrée Micro, gestion par VCA.
5 - Potentiomètre de réglage des aigus de l’entrée Micro.
6 - Potentiomètre de réglage des basses de l’entrée Micro.
7 - Sélection coupe-bas de l’entrée micro.
8 - Entrée USB. Mêmes fonctions que l’entrée Micro. (L
’entrée USB est la sortie de la carte son
intégrée reprise en interne).
9 - Peakmètre à leds.
10 - Switch permettant d’envoyer vers le peakmètre 9 la modulation de sortie de la carte son ou le
retour du mixage pupitre via la carte son.
11 - Potentiomètre d’ajustage de la sensibilité. Réglage de -67dBu à -36dBu.
12 - Embase XLR 3 points femelle d’entrée micro (symétrique).
13 - Embase de sortie casque stéréo.
14 - Potentiomètre de réglage du volume casque.
15 -
Switch permettant d’écouter dans le casque soit le mixage, soit l’entrée Aux/TV directement.
Voir en page 5 les deux possibilités.
16 - Bouton rétro éclairé d’envoi de l’entrée ligne symétrique AUX (son connecteur E) vers la carte son.
17 - Volume de l’entrée Aux.
0
+12 -12
0
+12 -12
BASS
0
+12 -12
0
+12 -12
BASS
10 0
VOL
10 0
VOL
L R
Mic
Sens
MIC
Peak
Fade
OnOff
LOW CUT
Mix
In Out
TREBLE TREBLE
Aux/
TV
PJO 550
0dB
+3
+6
-30
-40
-50
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-70
-20
-15
-10
-5
-
PHONES
PEAK
METER
AUX
MICRO USB LINE +6
+3
- 6
- 9
- 12
- 15
- 3
0dB
REC
REC
REC
PUSH
1
2
3
4
6
77
5
8
11
10
12
13
14
15
16
17
9
FACE AVANT
6

Rami PJO550

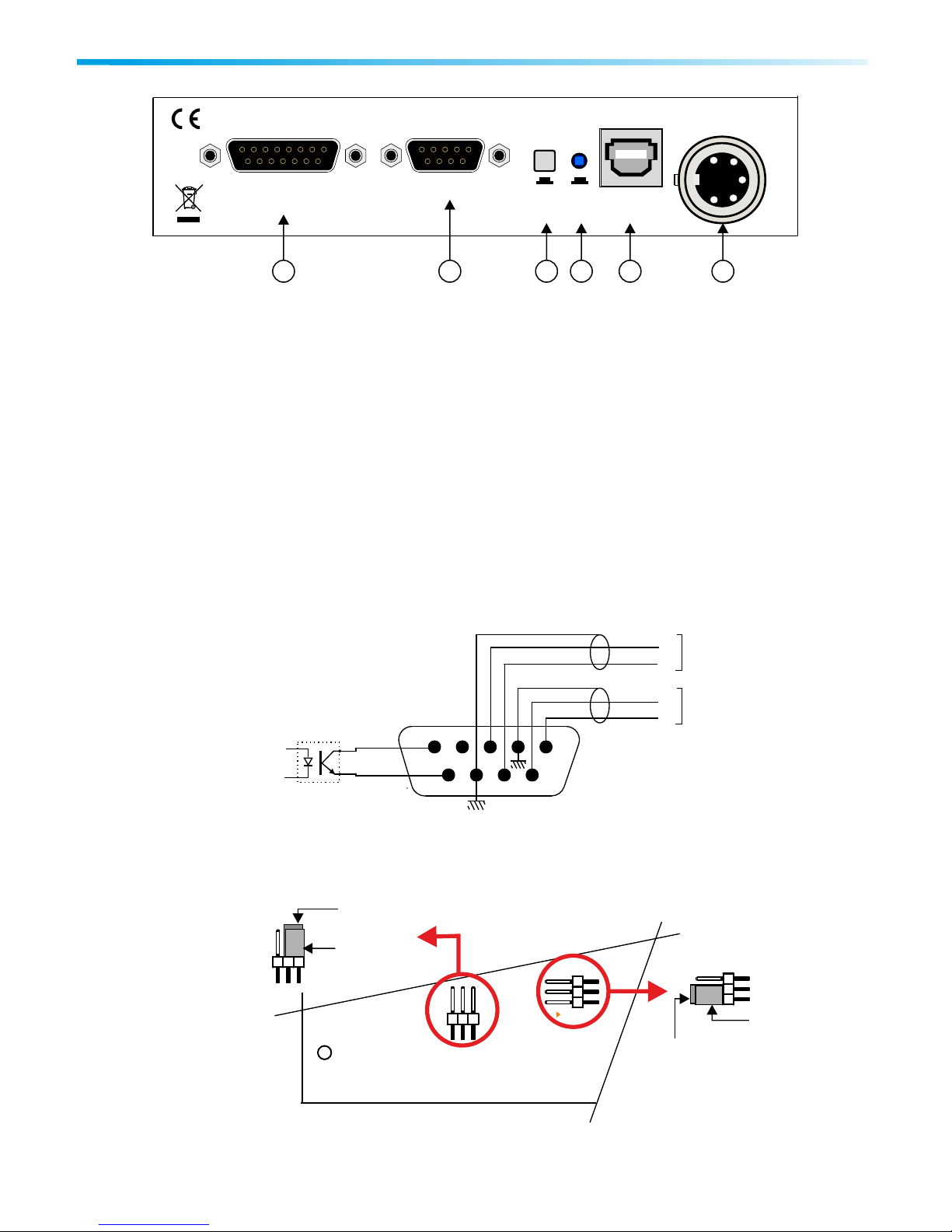

A - Embase 5 points mâle d’alimentation.
B - Embase USB
C - Switch derrière le panneau permettant de séparer la masse USB de la masse d’alimentation
du PJO550. Les masses sont séparées en appuyant sur le switch.
D - Commutateur pour activer le fade du micro vers la ligne USB.
E - Embase Sub-D 9 points femelle d’entrée AUX / TV et GPO.
Deux configurations possibles :
1- Permet de sortir un GPO sur l’appui du switch Record de la voie micro (permet d’actionner
un feu de porte).
 Pour cette fonction, positionnez les cavaliers selon le schéma ci-dessous:
 Câblage
1234
5
9678
+
+
-
-
Entrée AUX gauche
Entrée AUX droite
GPO
ON AIR micro Fiche Sub-D 9 pts mâle
JP7
JP5 cavalier1
cavalier2
cavalier1
cavalier2
FACE ARRIERE
configuration usine
Earth
Lift
Fade
On
IN AUX/TV USB
INSERT MICRO/
L.R OUT
DC 9 to 18V
Max 250 mA
Made in France
AABCDEF AA
7

Rami PJO550
suite
F - Embase Sub-D 15 points femelle d’entrée / sortie pour insertion sur micro et sur Mix général.
2 - Permet d’écouter dans le casque
(en position AUX /TV sur le switch 15 , une modulation AUX2 asymétrique est différente
de l’AUX.
+
+
-
-
8
15
1
9
R+
L -
R -
L +
L +
R -
L -
R +
Insert send
Microphone
Insert
return
Insert return
Line leve
Insert Mix
left and right
Insert send
line level
Fiche Sub-D 15 pts mâle
+
-Entrée AUX droite
1234
5
9678
+
-Entrée AUX gauche
AUX 2 L
RFiche Sub-D 9 pts mâle
 Câblage
JP7
JP5
cavalier1
cavalier2
cavalier1
cavalier2
FACE ARRIERE
 Pour cette fonction, positionnez les cavaliers selon le schéma ci-dessous:
Earth
Lift
Fade
On
IN AUX/TV USB
INSERT MICRO/
L.R OUT
DC 9 to 18V
Max 250 mA
Made in France
AABCDEF AA
8

Rami PJO550

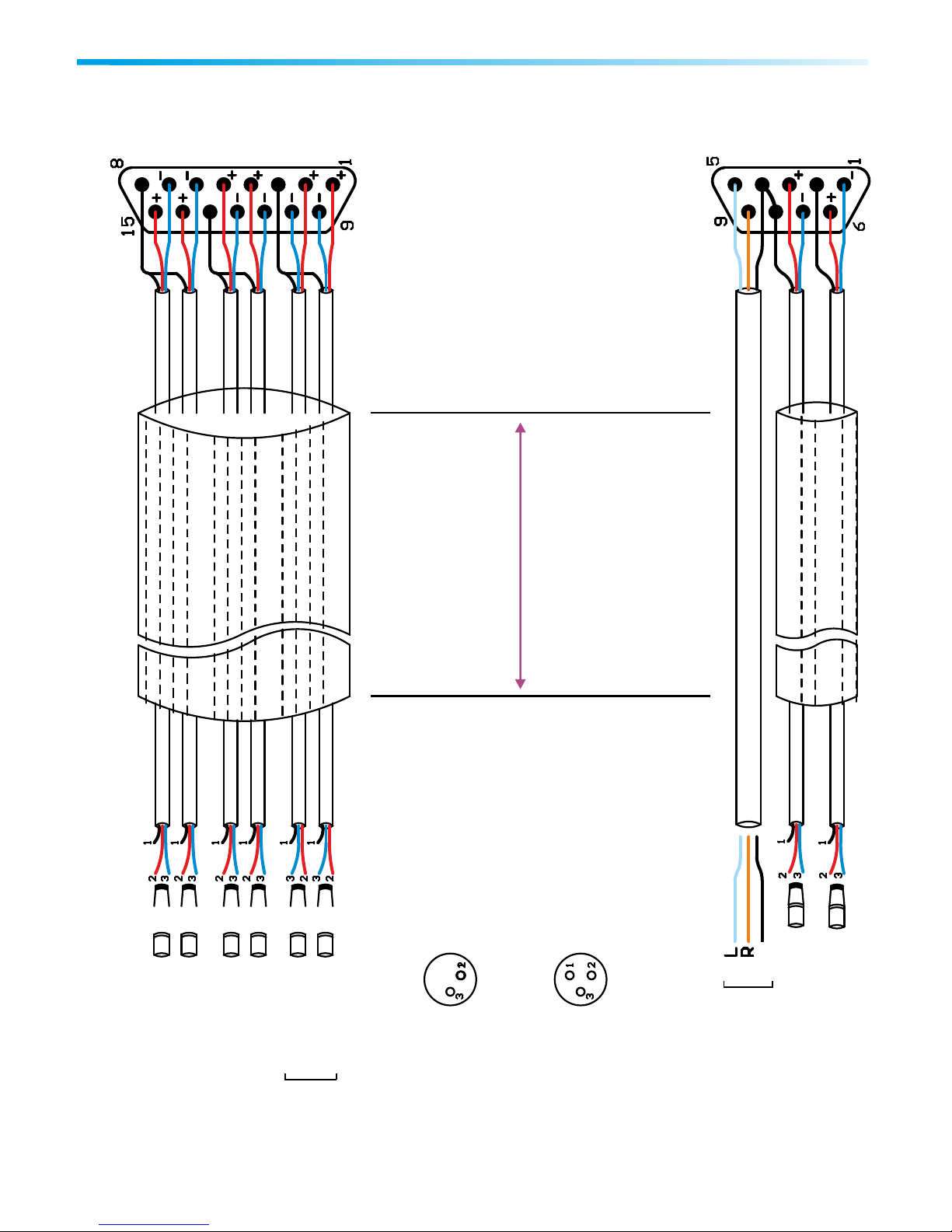

Câblage du cordon Insertion et du cordon In AUX / TV -
PJO 550
PJO 550
XLR F XLR F XLR F
XLR F XLR F
XLR M XLR M XLR M
XLR Mâle
côté soudure
XLR Femelle
côté soudure
Return Insert D
Return Insert G
Send Insert D
Send Insert G
Insert
Micro
AUX 2
AUX D IN
AUX G IN
Return
Send
GND GND GND
GND GND
GND
L
R
2 Mètres
Fiche Sub-D 9 pts mâle
Fiche Sub-D 15 pts mâle
+ + + + + +
- - - - -
+ +
- -
+ +
- - -
CABLAGE
9

Rami PJO550

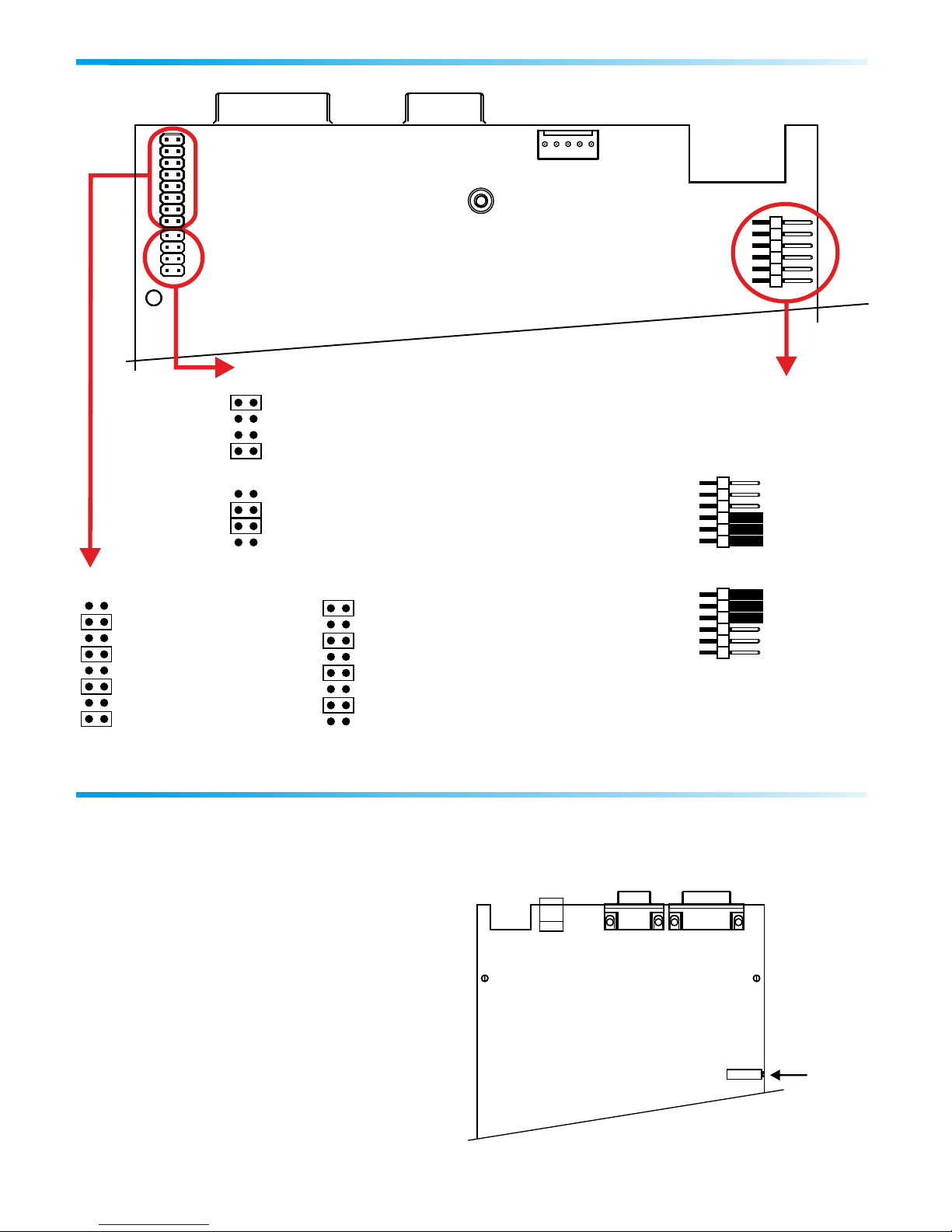

Réglage du niveau de limitation
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en atténuateur,
ainsi en le tournant dans le sens inverse des
aiguilles d’une montre, l’on peut inhiber son
action.
Cavaliers permettant l’insertion Mix
Cavaliers permettant l’insertion Micro
Cavaliers permettant l’envoi
de l’insertion Micro soit
avant ou après le volume
 Insertion
Mix activée
 Insertion Mix inhibée
(Configuration usine)
 Insertion micro activée
 Insertion micro inhibée
(Configuration usine)
Côté
soudure
JP1
JP6 JP4
Après volume
Avant volume
Face arrière
CAVALIERS
REGLAGES
10

Rami PJO550
12
12
13
14
15
17
18
18
SUMMARY
Informations...........................................................................
Description.............................................................................
Block diagram........................................................................
Front panel............................................................................
Rear panel..............................................................................
Wiring....................................................................................
Jumpers.................................................................................
Settings..................................................................................
11

Rami PJO550
Warning
Never open the case without disconnecting mains
Avoid high temperature exposure.
Never expose the equipment to rain, snow or moisture.
Using PJO550 headphone amplifier, listening to high level can result in permanent damage to ears.
PJO550 complies with :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, according to 73/23/EEC, 89/336/EEC
and 93/68/EEC.

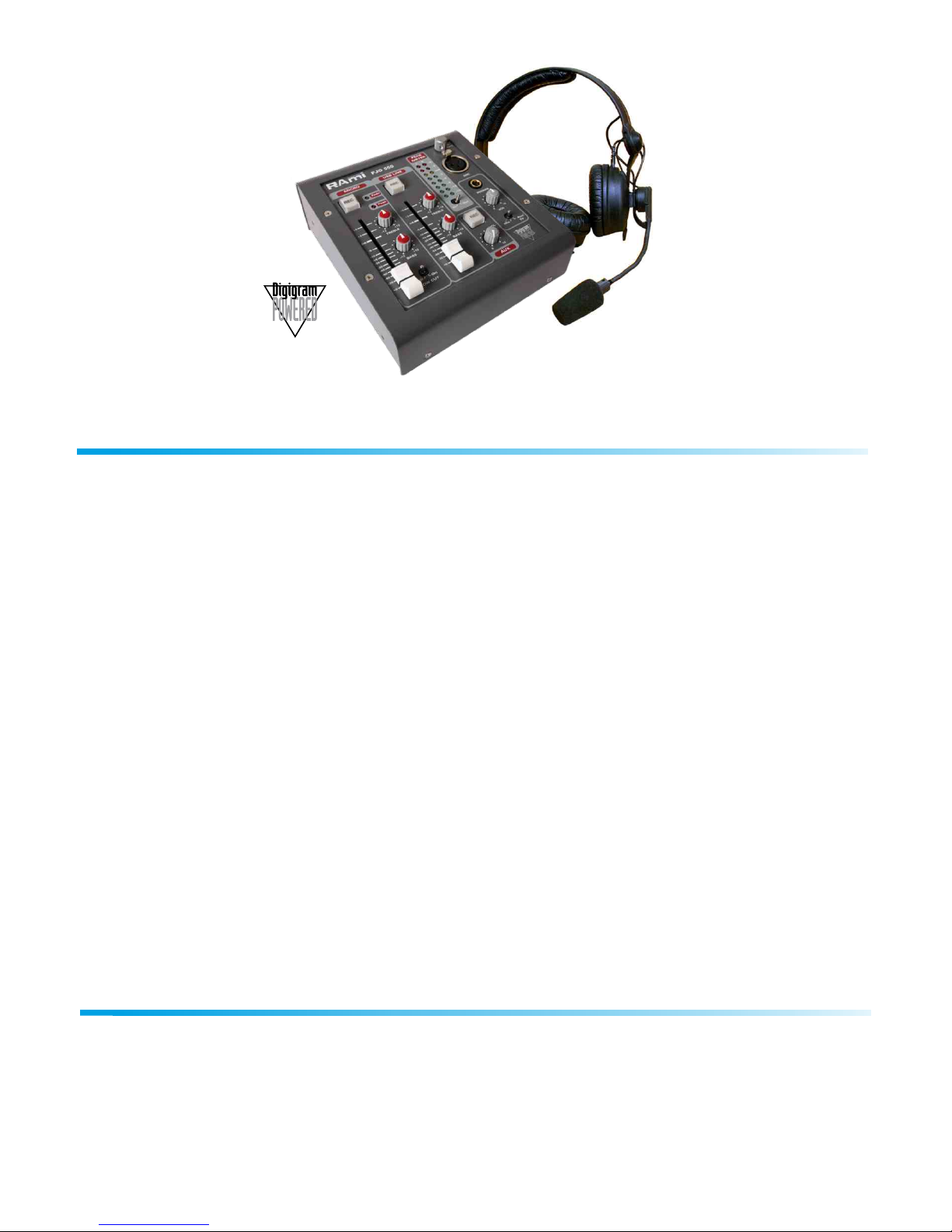

This device is a mixing console including monitoring, able to record and play sounds from a personal
computer using USB port. The ergonomics, thanks to the only necessary but essential functions, make
the PJO550 an innovative piece of equipment.
The reporter using the PJO550 a microphone headset and a mobile PC is able to mix his sounds and to
send it to the studio, from anywhere on the planet using the Web.
Thinking of remote work, the PJO550 is useful to produce programs without using the recording
studio.
Description :
One balanced microphone input with very low noice preamplifier, input level adjust, loud and treble
control, low cut filter, VCA for level control
One audio input trough the included digital sound device with loud and treble control, and VCA
for level control
One auxiliary balanced input with volume control, to feed an external source (digital recorder, mini
disk; codec …)
All tree inputs are sent to the digital sound device using the REC switch, lit on.
Headphone monitoring, different from record output, allowing listening to a sound while
recording the voice.
Direct access to the auxiliary monitoring
Possibility to insert a voice processor on left right output and microphone chain using symmetrical
connection
Output limiter to avoid any overload of the digital sound device
Possibility of external hybrid
PJO550, thanks to the USB audio 1.0 port does not require any driver on the computer
This equipment from RAMI takes profit of partnership with the DIGIGRAM company for use of their
sound device UAX220
INFORMATIONS
DESCRIPTION
12

Rami PJO550
PHONES OUT
PUSH
- - - + + +
VCA VCA
BASS TREBLE
Peak
Low cut
VCA
BASS TREBLE 60 mm
60 mm
REC
REC REC
STEREO
AUX / TV
IN
Line IN Line OUT USB
Connector
type B
-5V
+5V
-9-15 -12 -6 -3 +3 +60
Peak Level
IN / Out
-
-
Sens
Phones
Mix /Aux /TV
IN
Sub-D
9 pts
Sub-D
15 pts
DIGIGRAM
UAX 220
External
PS 12V
Insert MIC / L-R
Locked
Connector
Limitor Limitor
On AIR loop
Auto DIM
JP 5 / 7
Phantom
power supply
BLOCK DIAGRAM
13

Rami PJO550
1- Luminous switch to send Micro input to the internal digital sound device.
2 - Led indicator for Fade on microphone input. This feature can be disabled, using the rear panel
switch. It decraeses the microphone level of 8dB on input 8 allowing easy mixing.
3 - Peak indicator on microphone input (ajust with 10 to avoid flicking).
4 - 60 mm linear fader on microphone input, VCA controlled.
5 - Trebble adjust on microphone input.
6 - Bass adjust on microphone input.
7 - High pass filter switch on microphone input.
8 -
USB input. Same features as microphone. (USB input is an internal connection to the digital
audio device output).
9 - Led peak level indicator.
10 - Switch allowing to monitor the digital audio device output level or the mix return through the
digital audio device, on the peak level indicator 9 .
11 - Input gain adjust (-67dBu to -36dBu).
12 - 3 pins XLR female microphone plug (balanced).
13 - Stereo headphone plug.
14 - Headphone level control.
15 - Monitor switch to listen to the mix output, or AUX/TV input. See page 13 .
16 - Luminous switch, send the AUX line input (socket E) to the internal digital sound device .
17 - Level control on Aux input.
0
+12 -12
0
+12 -12
BASS
0
+12 -12
0
+12 -12
BASS
10 0
VOL
10 0
VOL
L R
Mic
Sens
MIC
Peak
Fade
OnOff
LOW CUT
Mix
In Out
TREBLE TREBLE
Aux/
TV
PJO 550
0dB
+3
+6
-30
-40
-50
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-70
-20
-15
-10
-5
-
PHONES
PEAK
METER
AUX
MICRO USB LINE +6
+3
- 6
- 9
- 12
- 15
- 3
0dB
REC
REC
REC
PUSH
1
2
3
4
6
77
5
8
11
10
12
13
14
15
16
17
9
FRONT PANEL
14

Rami PJO550
 For this function, place the jumpers according to the diagram below
 Wiring
1234
5
9678
+
+
-
-
AUX left input
AUX right input
GPO
ON AIR micro
A - 5 pins power supply plug.
B - USB plug.
C - Switch located behind the rear panel. This switch allows to disconnect USB earth from power
supply earth. Earth is independant when depressed.
D - Switch to enable microphone level control to USB.
E - Sub-D 9 female. AUX / TV and GPO input.
Two way to use it :
1 - Allow to output a GPO when depressing the Record switch on microphone panel (allows to
switch ON AIR lamp)
(male Sub-D 9 pts plug)
JP7
JP5
Jumper2
Jumper1
Jumper1
Jumper2
REAR PANEL
(Default setting)
Earth
Lift
Fade
On
IN AUX/TV USB
INSERT MICRO/
L.R OUT
DC 9 to 18V
Max 250 mA
Made in France
AABCDEF AA
15

Rami PJO550
F - Sub-D 15 female send/return connector providing insert on microphone and main mix.
2 - Allow to listen an AUX2 unbalanced signal, different from Aux according to the switch
15 position.
+
+
-
-
8
15
1
9
R+
L -
R -
L +
L +
R -
L -
R +
Insert send
Microphone
Insert
return
Insert return
Line leve
Insert Mix
left and right
Insert send
line level
Next
 For this function, place the jumpers according to the diagram below
 Wiring
+
-AUX right input
1234
5
9678
+
-AUX left input
AUX 2 L
R male Sub-D 9 pts plug
male Sub-D 15 pts plug
JP7JP7
JP5JP5
Jumper1Jumper1
Jumper2Jumper2
Jumper1
Jumper2
Jumper1
Jumper2
REAR PANEL
Earth
Lift
Fade
On
IN AUX/TV USB
INSERT MICRO/
L.R OUT
DC 9 to 18V
Max 250 mA
Made in France
AABCDEF AA
16

Rami PJO550
In AUX / TV wiring
PJO 550
PJO 550
XLR F XLR F XLR F
XLR F XLR F
XLR M XLR M XLR M
Return Insert D
Return Insert G
Send Insert D
Send Insert G
AUX 2
AUX D IN
AUX G IN
GND GND GND
GND GND
GND
L
R
2 Meters
+ + + + + +
- - - - -
+ +
- -
+ +
- - -
male Sub-D 15 pts plug
male Sub-D 9 pts plug
XLR Male
soldering side
XLR Female soldering side
Insert
Micro
Return
Send
WIRING
17

Rami PJO550
 Setting of input leveler
Trimmer
Jumpers enabling insert on Mix
 Enabled  Disabled
(Default setting)
Jumpers enabling insert on microphone
 Enabled
 Disabled
(Default setting)
Soldering
side
Use the trimmer located on the second
board. It works as an attenuator, i.e.
rotating clockwise decreases its effect.
Jumpers enabling Mic insert
sending whether pre or post
volume
JP4
Post fader
Pre fader
JP1
JP6
rear panel
JUMPERS
SETTING
18

1160422
Rami se réserve le droit de modifier les spécifications du produit sans préavis
All specifications in this document can be modifed by RAmi without prior notice.
E-mail : [email protected]
Tél. : [phone]- Fax : [phone]
7 Rue Raoul Follereau
77600 BUSSY SAINT GEORGES - FRANCE
www.ramiaudio.com
