ENGLISH
SAFETY AND OPERATING
PRECAUTIONS
IMPORTANT NOTES
IMPORTANT NOTES
Before connecting and using this product, please read this instruction manual
carefully and keep it on hand for future reference.This manual is to be considered
an integral part of this product and must accompany it when it changes
ownership as a reference for correct installation and use as well as for the safety
precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and /
or use of this product.
SAFETY AND OPERATING PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special
attention, as they provide important information.
2. Speaker lines (amplier outputs) can have a sufciently high voltage (i.e. 100-
70 V) to involve a risk of electrocution: never install or connect speakers when
the line is alive.
3. Make sure all connections have been made correctly and the speaker input
voltage is suitable for the amplier output.
4. Protect speaker lines from damage. Make sure they are positioned in a way
that they cannot be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may
cause a short circuit.
6. Never attempt to carry out any operations, modications or repairs that are
not expressly described in this manual.
Contact your authorized service centre or qualied personnel should any of the
following occur:
-The speaker does not function (or works in an anomalous way).
-Its cable has been damaged.
-Objects or liquids have got into the unit.
-The speaker has been damaged due to heavy impacts or re.
7. Should the speaker emit any strange odours or smoke, remove it from the line
after having immediately switched the amplier off.
8. Do not connect this product to any equipment or accessories not foreseen.
Do not try to hang this speaker by using elements that are unsuitable or not
specic for this purpose.
Check the suitability of the components used for attachment (i.e. wall plugs,
screws, brackets not supplied by RCF, etc.), which must guarantee the security of
the system / installation over time, also considering, for example, the mechanical
vibrations normally generated by transducers.

5
ENGLISH
9. RCF S.P.A. strongly recommends this product is only installed by professional
qualied installers (or specialised rms) who can ensure a correct installation and
certify it according to the regulations in force.
The entire audio system must comply with the current standards and regulations
regarding electrical systems.
10. Mechanical and electrical factors need to be considered when installing a
professional audio system (in addition to those which are strictly acoustic, such
as sound pressure, angles of coverage, frequency response, etc.).
11. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic
pressure level that leads to hearing loss is different from person to person and
depends on the exposure time.
To prevent potentially dangerous exposure to high levels of acoustic pressure,
anyone who is exposed to these levels should use adequate protection devices.
When a transducer capable of producing high sound levels is being used, it is
necessary to wear ear plugs or protective earphones.
See the technical specications in the instruction manual for the maximum sound
pressure of the speaker.
12. To ensure a correct sound reproduction, speaker phase is to be respected
(loudspeakers are connected respecting the amplier polarity). This is important
when speakers are installed adjacent one another, for instance, in the same room.
Make sure speaker lines are not shorted before turning the amplier on.
13. To prevent inductive effects from causing hum, noise and a bad system
working, speaker lines should not be laid together with other electric cables
(mains), microphone or line level signal cables connected to amplier inputs.
14. The speaker cable shall have wires with a suitable section (twisted, if
possible, to reduce inductive effects due to surrounding electro-magnetic elds)
and a sufcient electrical insulation. Refer to local regulations, as there may be
additional requirements about cable characteristics.
15. Install this speaker far from any heat source.
16. Do not use solvents, alcohol, benzene or other volatile substances for
cleaning the external parts of this product. Use a dry cloth.

6
ENGLISH
RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH
HAS BEEN DESIGNED TO GUARANTEE RELIABILITY AND HIGH
PERFORMANCE.
DESCRIPTION AND PLACEMENT
GS 60 is an outdoor speaker suitable
for gardens that includes a 5” coaxial
loudspeaker and an internal transformer
for 100 V / 70 V constant voltage lines.
Take off the GS 60 speaker from the
packaging (which should be kept for a
possible reuse).
Should the speaker be damaged, do
not use it, but contact your authorized
dealer.
GS 60 can be placed on the ground (and hard surfaces, such as wood or
concrete) and fixed with a custom bracket (not included).
When choosing a location, keep in mind the following guidelines:
-Choose a flat surface in order to prevent any movement or vibration
during its use.
-Place speakers where their cables could not be trod or pulled.
-Do not place speakers on grounds that could get ponds when it is
raining.
-Do not bury GS 60 speakers deeper than 3” (76 mm).
WARNING: ensure speaker connections are made properly only by qualied
and experienced personnel having the necessary technical know-how or
sufcient specic instructions, in order to prevent any electrical danger.
To prevent any risk of electric shock, do not connect speakers when the
amplier is switched on. Before turning the system on, check all connections
and make sure there are no accidental short circuits. The entire sound system
shall be designed and installed in compliance with the current local laws and
regulations regarding electrical systems.
CONNECTION AND POWER SELECTION
LOUDSPEAKER
SWITCH
INPUT
M8 INSERTS FOR
FIXING GS 60
TO A BRACKET
(not included)
TO BE BURIED
IN THE GROUND

7
ENGLISH
The speaker has two wires for connection:
red (+) and black (–).
Connect the amplifier positive output (usually
marked with either ‘+’ or ‘100 V’ / ‘70 V’ or ‘a’)
to the speaker red wire.
Connect the amplifier negative output (usually
marked with either ‘–’ or ‘0’ or ‘COM’ or ‘b’) to
the speaker black wire.
Connections can be protected by soldering the
wires together with heat shrink tubing to seal or
using waterproof connectors.
Depending on the installation type, the direct
burial of the speaker cable may be adequate,
but the use of suitable PVC pipelines is strongly
recommended to protect cables against damage (for instance, due to
excavations in the installation area).
Always use moisture-resistant cables.
If loudspeaker cables may be exposed to salt water or containing
chemicals (e.g. chlorine, fertilizers), it is advisable to use silicone caulking
materials as additional protection for loudspeaker connections.
Set the switch to the proper power value [W] (indicated by
the arrow).
8 Ω = low impedance direct connection (without internal
transformer)
Ø= not allowed (100 V line)
IMPORTANT NOTES:
-When set to 8 Ω (loW impedance),
neVeR connect the speakeR to a100 / 70 V line.
-When set to 32 W @ 70 V, neVeR connect the speakeR to
a100 V line.
RED WIRE [+]
BLACK WIRE [–]
SPEAKER LINE
FROM THE AMPLIFIER
OUTPUT
TO NEXT
SPEAKERS

8
ENGLISH

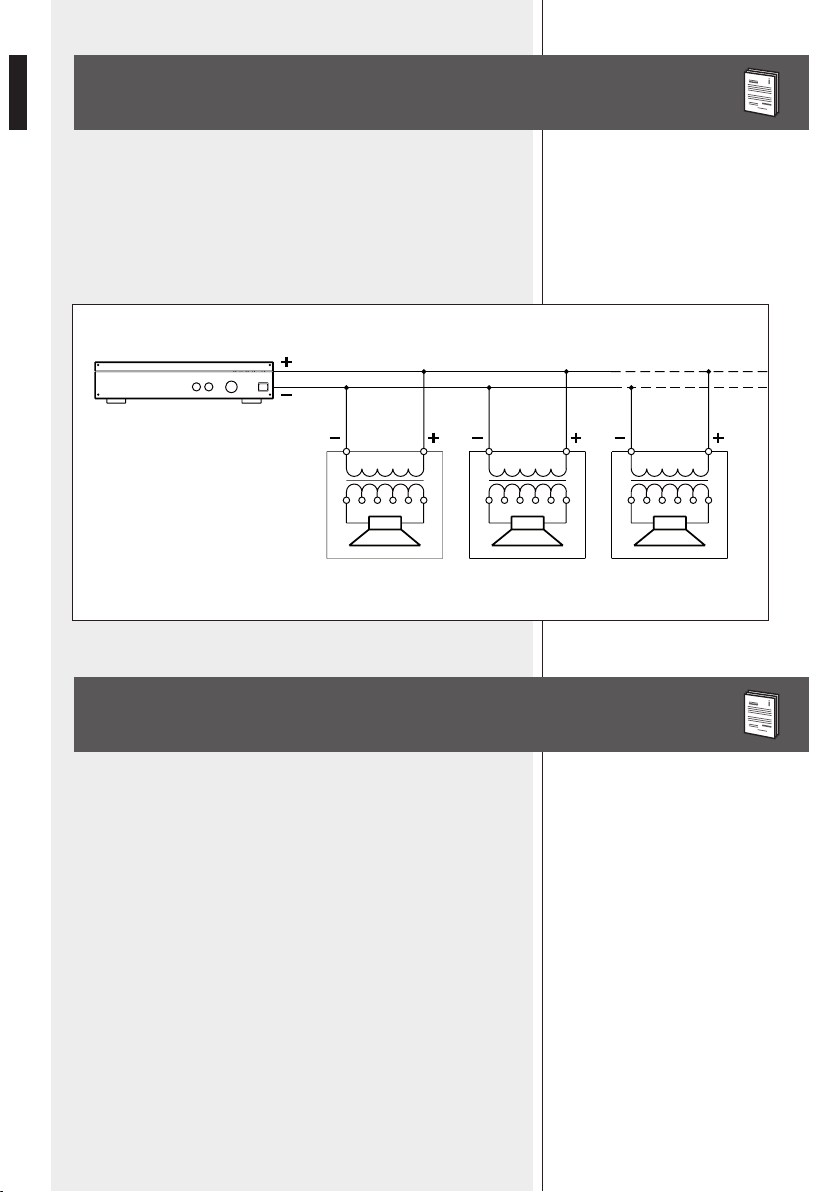

-The loudspeaker input voltage (Vd) shall correspond to the amplier
output voltage (Va).
-The sum of nominal power values (Pd x n) of all loudspeakers connected
to the line shall not exceed the amplier power (Pa).
-The total loudspeaker impedance must not be lower than the amplier
output impedance. A loudspeaker total impedance equal to the amplier
output one permits to get the maximum deliverable power (but an higher
loudspeaker impedance entails less power).
-The total loudspeaker power shall be adequate for the maximum
deliverable power of the amplier.
-The loudspeaker line shall be short (for long distances, it may be necessary
to use cables with large cross-section wires).
-Do NOT connect the low impedance input directly to 70 / 100 V constant
voltage lines.
AMPLIFIER
Pa = Amplier power
Pd = Speaker power
n = Number of speakers
Vd = Speaker input voltage
Va = Amplier output voltage
Pa > Pd x n Va
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS

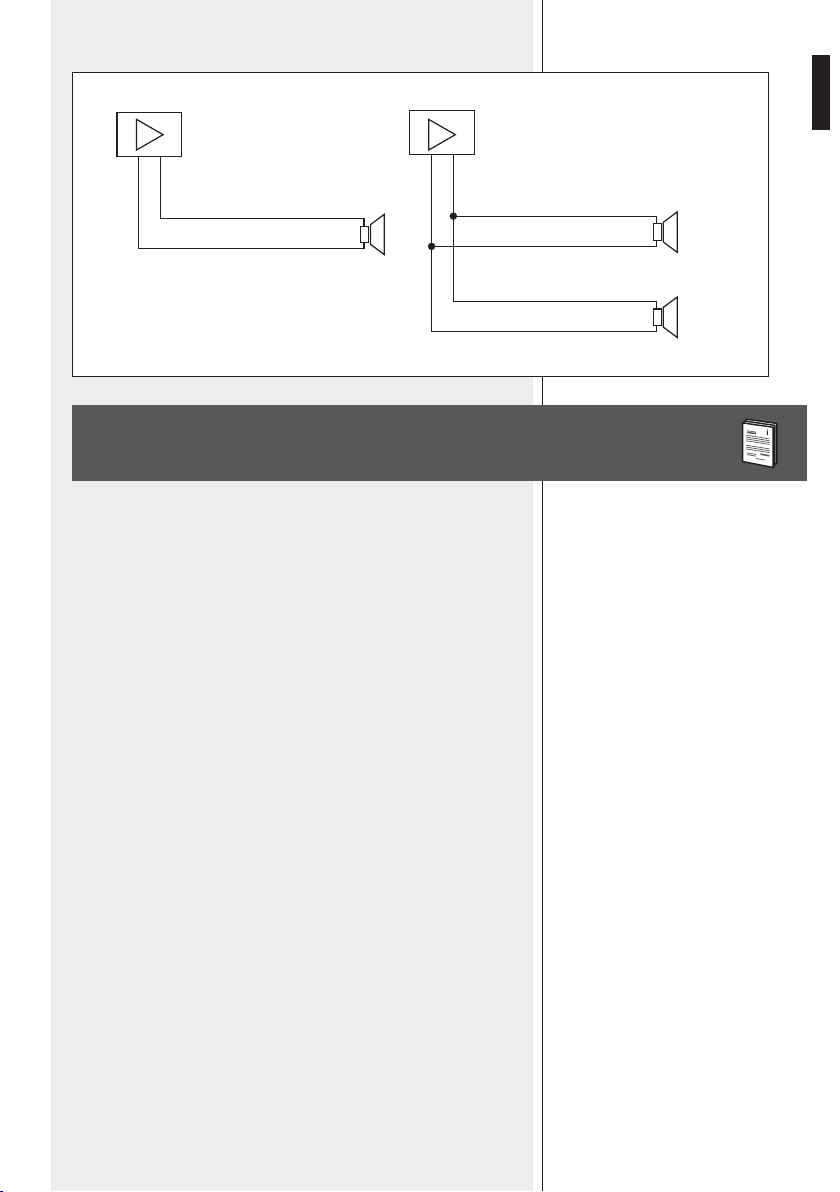

NOTES ABOUT (8 Ω) LOW IMPEDANCE
CONNECTIONS
Vd = Va Vd = Va Vd = Va

9
ENGLISH
-Always use cables having wires with an adequate cross-section,
considering the cable length and the total loudspeaker power.
-Loudspeaker lines must be kept separated from mains cable, microphone
cables or others, in order to avoid inductive phenomena may cause hum
or noises.
-Use loudspeaker cables having twisted wires to reduce hum caused by
inductive effects due to coupling with electromagnetic elds.
-Make sure all loudspeakers are connected in phase to ensure a correct
sound reproduction.
OTHER CABLE NOTES
– + – +
+
8 Ω
Total impedance 8 Ω
+
+
8 Ω
8 Ω
Total impedance 4 Ω

10
ENGLISH
SPECIFICATIONS
INPUT:
POWER (100 V, SELECTABLE):
POWER (70 V, SELECTABLE):
POWER (RMS, 8 Ω):
POWER (PEAK, 8 Ω):
FREQUENCY RESPONSE (–10 dB):
SENSITIVITY (1 W, 1 m):
MAX. SOUND PRESSURE LEVEL (1 m):
COAXIAL TRANSDUCER:
ENCLOSURE MATERIAL:
COLOUR:
IP PROTECTION GRADE:
DIMENSIONS:
100 / 70 V (constant voltage)
8 Ω (low impedance)
32 – 16 – 8 – 4 – 2 W
32 – 16 – 8 – 4 – 2 – 1 W
60 W
120 W
60 Hz ÷ 20 kHz
90 dB
111 dB
5.25” (133 mm) woofer (1” voice coil),
1.20” (30 mm) dome tweeter
linear low-density polyethylene
green
IP 56
ø 365 mm, height: 409 mm
FIXING INSERTS:2 x M8

12
ITALIANO
AVVERTENZE PER LA SICUREZZA
E PRECAUZIONI D’USO
IMPORTANTE
IMPORTANTE
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le
istruzioni contenute in questo manuale, il quale è da conservare per riferimenti
futuri. Il presente manuale costituisce parte integrante del prodotto e deve
accompagnare quest’ultimo anche nei passaggi di proprietà, per permettere
al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le
avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni
responsabilità.
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere
lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell’amplicatore) può avere una tensione
sufcientemente alta (es. 70 / 100 V) da costituire un rischio di folgorazione per
le persone: non procedere mai all’installazione od alla connessione del diffusore
quando la linea è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d’ingresso
del diffusore sia compatibile con le caratteristiche d’uscita dell’amplicatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da
oggetti, al ne di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché
potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modiche / riparazioni se non quelle
espressamente descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualicato
quando:
-il diffusore acustico non funziona (o funziona in modo anomalo);
-il cavo è danneggiato;
-oggetti o liquidi sono entrati nel diffusore acustico;
-il diffusore acustico non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore acustico provengano odori anomali o fumo,
spegnere immediatamente l’amplicatore relativo alla linea e poi scollegare il
diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Non cercare di appendere il diffusore acustico con elementi non idonei o previsti
allo scopo.
Vericare inoltre l’idoneità dei componenti utilizzati per il ssaggio (tasselli, viti,
staffe non fornite da RCF, ecc.) che devono garantire la sicurezza dell’impianto /
installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche
normalmente generate da un trasduttore.

13
ITALIANO
9. RCF S.P.A. raccomanda vivamente che l’installazione di questo prodotto
sia eseguita solamente da installatori professionali qualicati (oppure da ditte
specializzate) in grado di farla correttamente e certicarla in accordo con le
normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti
in materia di impianti elettrici.
10. I fattori meccanici ed elettrici sono da considerare quando si installa un
sistema audio professionale (oltre a quelli prettamente acustici, come la
pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente
dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente
da persona a persona e dipende dalla durata dell’esposizione. Per evitare
un’esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica,
è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate
protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati
livelli sonori è necessario indossare dei tappi per orecchie o delle cufe protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la
massima pressione sonora che il diffusore acustico è in grado di produrre.
12. I diffusori acustici devono essere collegati in fase (corrispondenza delle
polarità +/– tra amplicatori e diffusori) in modo da garantire una corretta
riproduzione audio, soprattutto quando sono collocati in posizione fra loro
adiacente o nello stesso ambiente.
Assicurarsi che la linea dei diffusori acustici non sia in cortocircuito prima di
accendere l’amplicatore.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il buon funzionamento dell’impianto, le linee diffusori non
devono essere canalizzate insieme ai conduttori dell’energia elettrica, ai cavi
microfonici, alle linee di segnale a basso livello che fanno capo ad amplicatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione
adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti
all’accoppiamento con campi elettro-magnetici circostanti) ed un isolamento
idoneo; riferirsi alle normative locali, in quanto vi possono essere ulteriori
requisiti circa le caratteristiche del cavo.
15. Collocare il diffusore lontano da fonti di calore.
16. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura
delle parti esterne; usare un panno asciutto.

14
ITALIANO
RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO,
REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E
PRESTAZIONI ELEVATE.
DESCRIZIONE E POSIZIONAMENTO
GS 60 è un diffusore acustico per
ambienti esterni e specifico per giardini;
include un altoparlante coassiale da
5” ed un trasformatore interno per il
collegamento ad una linea a tensione
costante 100 V / 70 V.
Estrarre delicatamente il diffusore
acustico GS 60 dall’imballo (che
dovrebbe essere tenuto per un
possibile riutilizzo); nel caso il GS 60
sia danneggiato, non utilizzarlo, ma
contattare il rivenditore autorizzato.
Il diffusore GS 60 è adatto per l’installazione nel terreno (o su superfici
dure come legno o cemento) tramite una staffa custom (non inclusa).
Nella scelta della posizione, tenere presenti le seguenti indicazioni: -
scegliere una superficie piana: in questo modo si eviteranno
spostamenti o vibrazioni durante l’impiego;
-posizionare i diffusori dove i cavi di collegamento non possano essere
calpestati, premuti o tirati;
-non collocare i diffusori in un’area soggetta a ristagni d’acqua;
-non interrare i diffusori GS 60 a più di 76 mm di profondità.
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi
a personale qualicato ed addestrato, ossia personale avente conoscenze
tecniche o esperienza o istruzioni speciche sufcienti per permettergli di
realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con
l’amplicatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le
connessioni, vericando in particolar modo che non vi siano dei cortocircuiti
accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con le
norme e le leggi vigenti in materia di impianti elettrici.
COLLEGAMENTO E SELEZIONE DELLA POTENZA
ALTOPARLANTE
SELETTORE
INGRESSO
INSERTI M8 PER IL
FISSAGGIO DEL
GS 60 AD
UNA STAFFA
(non inclusa)
DA SEPPELLIRE
NEL TERRENO

15
ITALIANO
Il diffusore ha due conduttori per il
collegamento:
rosso (+) e nero (–).
Collegare l'uscita positiva dell'amplificatore
(solitamente contrassegnata con “+” o “100 V”
/ “70 V” o “a”) al conduttore rosso del diffusore
acustico.
Collegare l'uscita negativa dell'amplificatore
(solitamente contrassegnata con “–“ o “0” o
“COM” o “b”) al conduttore nero del diffusore
acustico.
Le connessioni possono essere protette
saldando i fili insieme utilizzando guaine
termorestringenti per sigillare oppure connettori
impermeabili.
A seconda del tipo d'installazione,
l'interramento diretto del cavo per il diffusore
potrebbe essere sufficiente, ma l'uso di condutture in PVC è fortemente
raccomandato per proteggere il cavo da eventuale danneggiamento (ad
esempio, a causa di scavi nell'area di installazione).
Utilizzare sempre cavi per diffusori resistenti all'umidità.
Se si ritiene che il cavo del diffusore possa entrare in contatto con acqua
salata o contenente agenti chimici (quali cloro o fertilizzanti), utilizzare
un adesivo sigillante al silicone per assicurare una maggiore protezione
alle estremità nude del cavo dei diffusori.
Impostare il selettore sul valore [W] corrispondente alla
potenza desiderata (indicata dalla freccia).
8 Ω = collegamento diretto a bassa impedenza (senza
trasformatore)
Ø= posizione non consentita con linea a 100 V
NOTE IMPORTANTI:
-quando impostato su 8 Ω (bassa impedenza),
non collegaRe mai il diffusoRe acustico ad una linea 100
V / 70 V;
-quando impostato a32 W a70 V, non collegaRe mai il
diffusoRe acustico ad una linea con tensione 100 V.
FILO ROSSO [+]
FILO NERO [–]
LINEA DIFFUSORI
(USCITA AMPLIFICATORE)
AI DIFFUSORI
SUCCESSIVI

16
ITALIANO
-La tensione d’ingresso del diffusore (Vd) deve corrispondere con la
tensione d’uscita dell’amplicatore (Va).
-La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla
linea non deve superare quella dell’amplicatore (Pa).
-L’impedenza totale dei diffusori non deve essere inferiore a quella d’uscita
dell’amplicatore; nota: l’impedenza complessiva dei diffusori uguale a
quella d’uscita dell’amplicatore permette l’erogazione della massima
potenza (mentre un’impedenza superiore comporta una riduzione della
potenza erogata).
-La somma delle potenze dei diffusori deve essere adeguata alla potenza
massima erogabile dall’amplicatore.
-La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga
distanza può comportare l’uso di cavi con conduttori di sezioni elevate).
-NON collegare un ingresso a bassa impedenza direttamente a una linea
70 / 100 V.
AMPLIFICATORE
Pa = Potenza amplicatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplicatore
Pa > Pd x n Va
NOTE SUI SISTEMI A TENSIONE COSTANTE
NOTE SUI SISTEMI CON CONNESSIONE A
BASSA IMPEDENZA (8 Ω)
Vd = Va Vd = Va Vd = Va

17
ITALIANO
-Utilizzare dei cavi con conduttori aventi una sezione adeguata,
considerando la loro lunghezza e la potenza complessiva dei diffusori
acustici.
-Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il funzionamento del sistema, i cavi per i diffusori non
devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai
cavi microfonici od altre linee.
-Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento con
campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
-Per garantire una corretta riproduzione audio, effettuare il collegamento
di tutti i diffusori “in fase”.
ALTRE NOTE SUI CAVI
– + – +
+
8 Ω
Impedenza complessiva 8 Ω
+
+
8 Ω
8 Ω
Impedenza complessiva 4 Ω

18
ITALIANO
DATI TECNICI
INGRESSO:
POTENZA (100 V, SELEZIONABILE):
POTENZA (70 V, SELEZIONABILE):
POTENZA (RMS, 8 Ω):
POTENZA (PICCO, 8 Ω):
RISPOSTA IN FREQUENZA (–10 dB):
SENSIBILITÀ (1 W, 1 m):
MAX. PRESSIONE SONORA (1 m):
ALTOPARLANTE COASSIALE:
MATERIALE DEL CORPO:
COLORE:
GRADO DI PROTEZIONE IP:
DIMENSIONI:
100 / 70 V (tensione costante) / 8 Ω
(bassa impedenza)
32 – 16 – 8 – 4 – 2 W
32 – 16 – 8 – 4 – 2 – 1 W
60 W
120 W
60 Hz ÷ 20 kHz
90 dB
111 dB
woofer 133 mm (5,25”; bobina 1”),
tweeter a cupola 30 mm (1,20”)
polietilene lineare a bassa densità
verde
IP 56
ø 365 mm, altezza: 409 mm
INSERTI PER IL FISSAGGIO:2 x M8

10307454 revC2022 / 06
www.rcf.it
RCF S.p.A. Italy
Via Raffaello Sanzio, 13
42124 Reggio Emilia - Italy
Tel [phone]
Fax [phone]
e-mail: [e-mail]
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modiche senza preavviso.
Except possible errors and omissions.
RCF S.p.A. reserves the right to make modications without prior notice.
