通信版数控电源钣金外壳安装说明
外壳适用数控电源型号：
DPS5015（DPS5015-USB）、DPS5020（DPS5020-USB）、DPS3012、DPH3205
一、 安装注意事项：
⚫安装前请仔细阅读本文档，如有疑问请与本公司联系。
⚫本外壳采用冷轧钢板材料，表面喷塑，安装、使用时应防止尖
锐物体划伤，避免阳光直晒和潮湿环境。
⚫组装时防止短路，正确连接正负极。
⚫不可在电源接通的情况下连接电路。

- 2 -
⚫尽量避免震动和跌落。
二、 产品规格

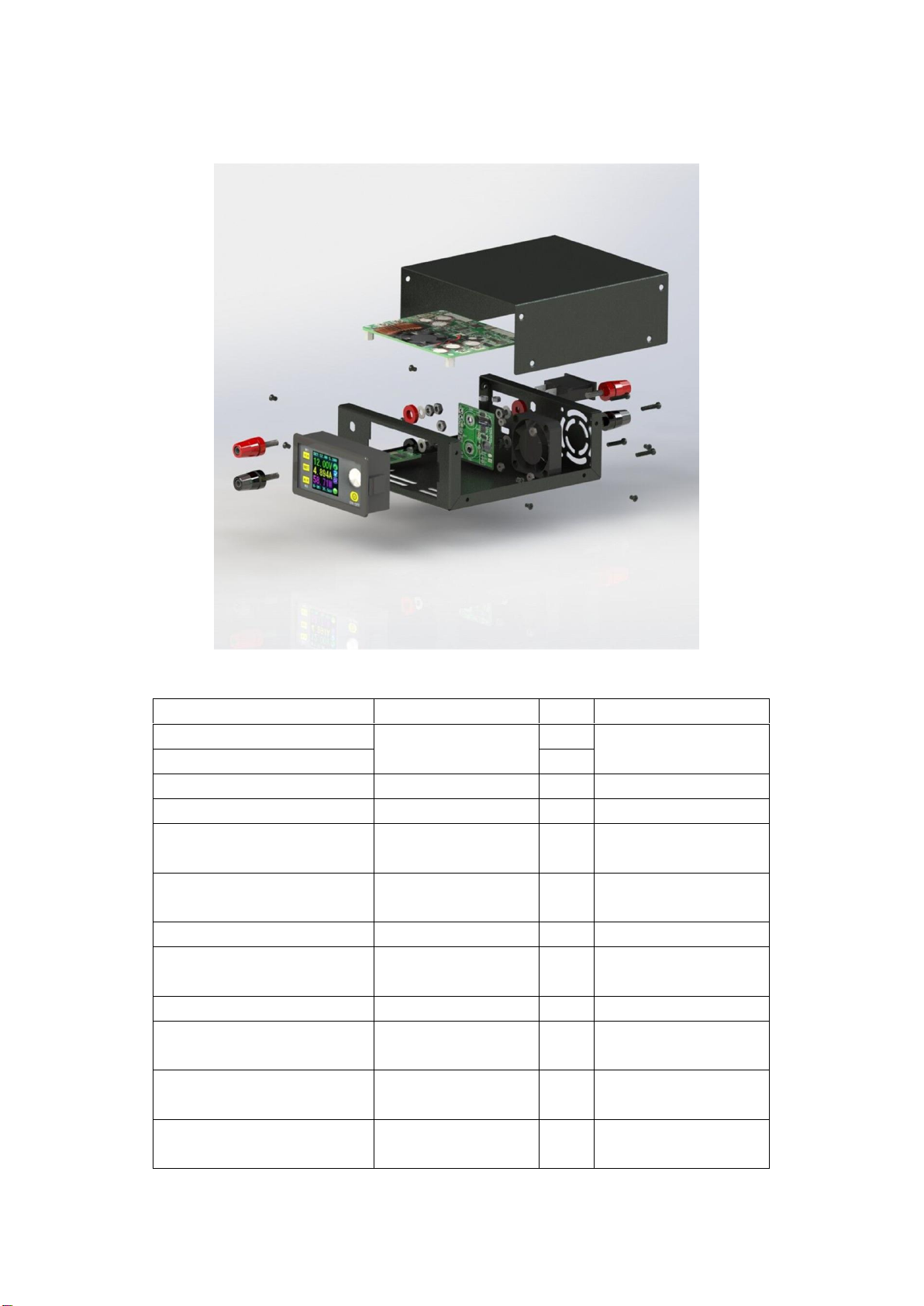

2.1 装配爆炸图:

- 3 -
2.2 器件清单：
名称
规格
数量
备注
上盖
137*123*51
MM(长*宽*高)
1
冷轧钢板
底壳
1
风扇
4010
1
5V 供电
风扇供电板
36*40（长*宽）
1
接线端子
M4*36
4
红色 2个黑
色2个
冷压端子接头
UT2.5-4
7
U型插接头
船型开关
KCD3
1
连接电线
RV2.5 平方单芯
软线
2
红：30cm
黑：25cm
外壳配套螺丝
平头 M3*5
8
尼龙支撑柱
M3 单头六角尼龙
柱L=8mm
2
PA66
尼龙螺母
M3 六角尼龙螺母
H=2.4mm
2
PA66
风扇固定螺栓
圆头 M3*13
4
螺丝螺帽各
4个
功率模块、通信板
固定螺丝
圆头 M3*5
6
功率板 4个
通信板 2个
透明自粘脚垫
Φ12*4
4
2.3 产品零件图：

- 4 -
备注：
外壳配套螺丝
M3*5 8 个
尼龙支撑柱 M3 单头六角
尼龙柱 L=8mm、尼龙螺母
M3 六角尼龙螺母 H=2.4mm
风 扇 固 定 螺
栓 圆头
M3*13 4 个
功率模块、通
信板固定螺丝
圆头 M3*5 共
6个
冷 压 端 子 接
头 UT1-4
7个
三、 安装步骤：

- 5 -
3.1 安装准备：
⚫数控电源模块一个。
⚫工具（电烙铁、焊锡、十字螺丝刀、剥线钳等）。
⚫适当的安装环境。
3.2 安装步骤：
a) 使用剥线钳截取适当长度的电线，电线长度参考下图：

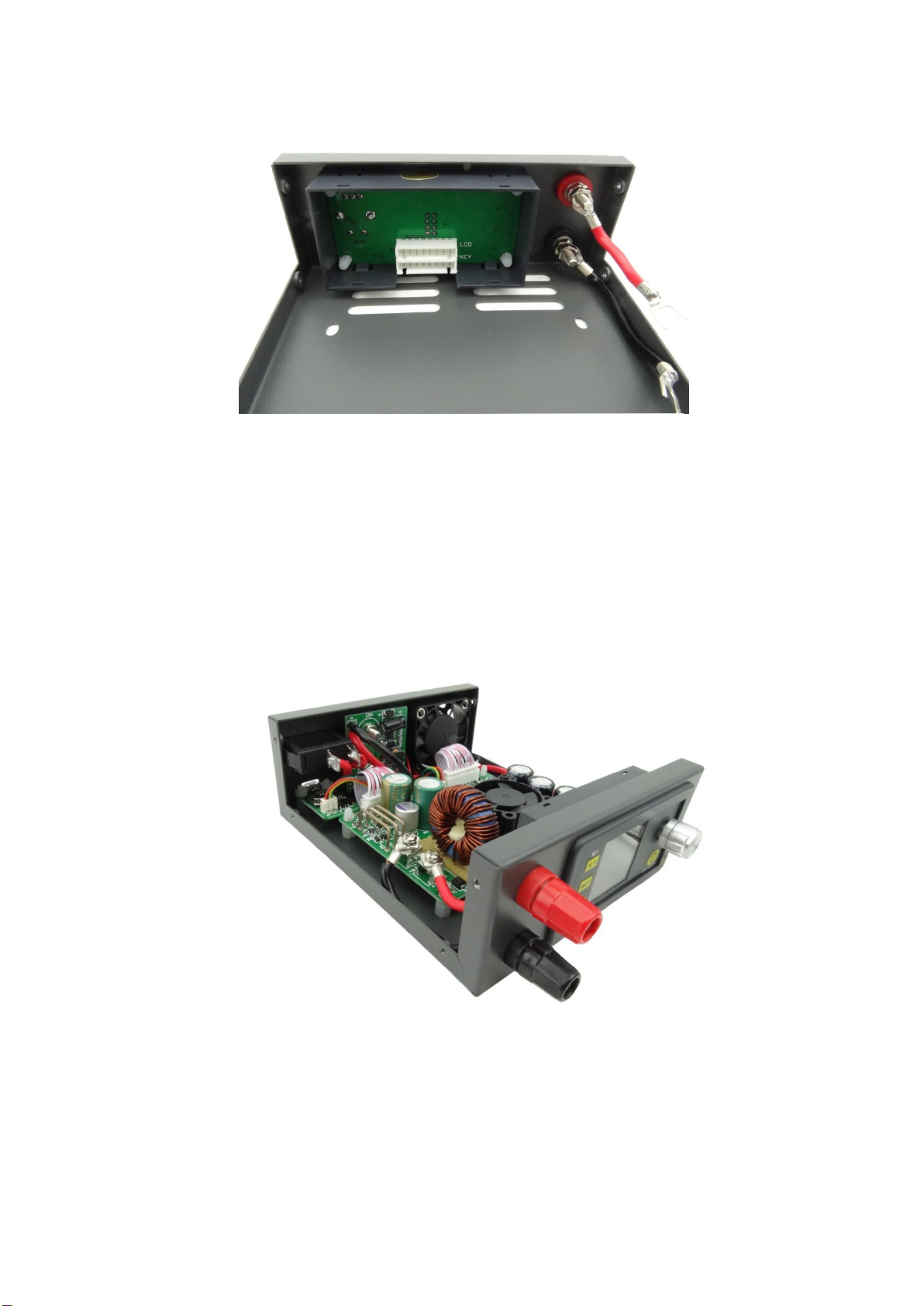

b) 安装输入接线端子及开关（将接线端子和开关卡在后面板留出
的卡槽上，接线端子采用上正（红）下负（黑）的原则安装，
固定螺丝要拧紧）

- 6 -
c) 安装风扇供电板：
⚫将风扇电源线焊接到风扇供电板正面左下方的 5V 焊盘上
（注意正负极不要焊反）。
⚫将电源输入线焊接在风扇供电板左上角的两个焊盘上，（注
意正负极不要焊反）。
⚫将供电板安装在后面板的接线端子上（注意正负接口），然
后使用螺母固定。
⚫将电源开关用预先准备好的连接线焊接在供电板 Key 处焊
盘上。
d) 安装散热风扇（注意采用配套的螺栓固定，风扇贴有指示标签
的一侧朝外，不可装反）

- 7 -

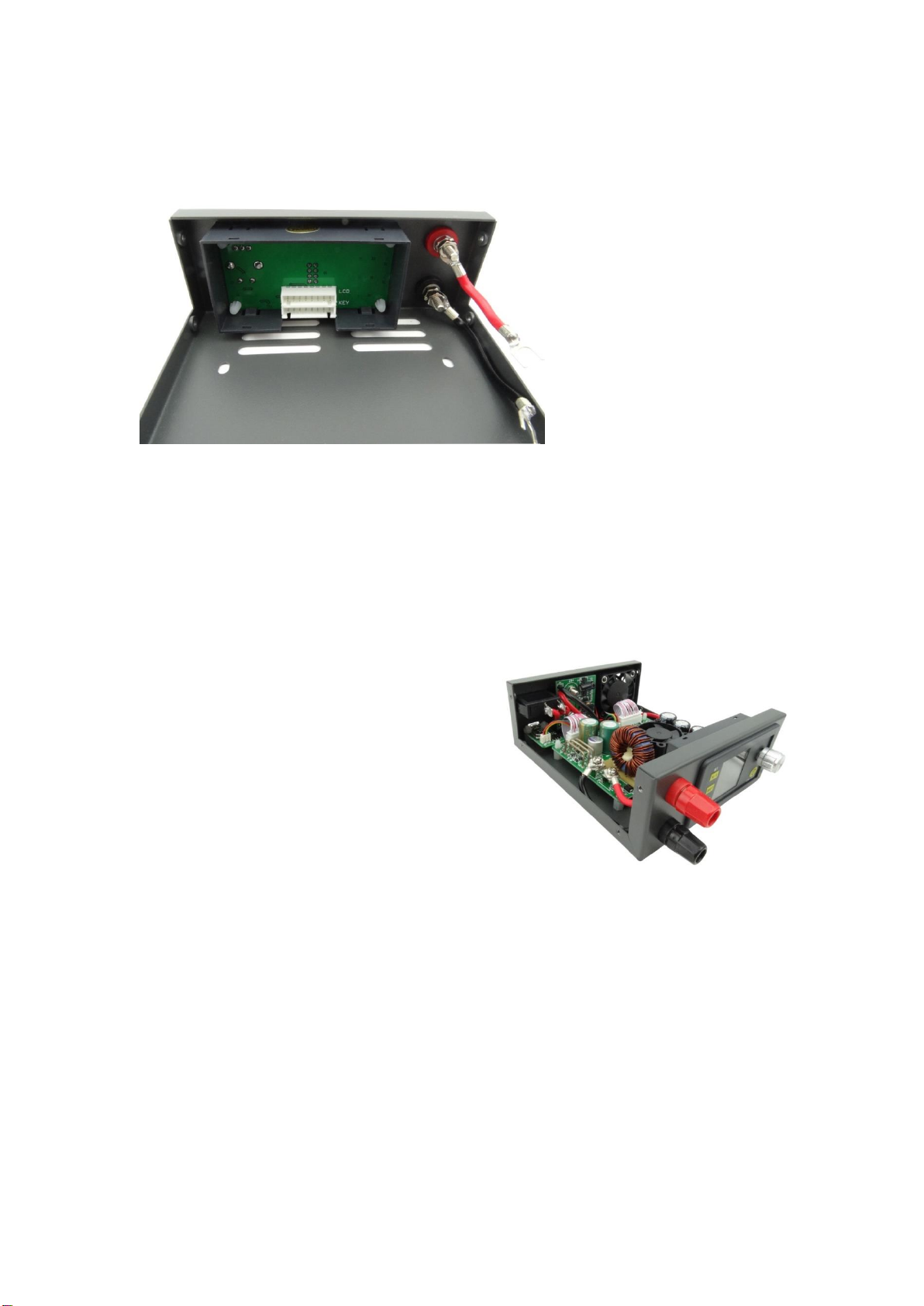

e) 安装好输出接线端子，将准备好的带有冷压端子的输出线连接到
输出接线端子上，并用螺母拧紧（输出端子上正下负安装，输出
线不要接错）
f) 本外壳针对的产品分为显示部分、功率部分、USB 通信部分，安
装过程为：
⚫首先安装通信部分（如果产品不附带通信功能，本步骤忽略），
使用尼龙支撑柱和尼龙螺母把通信板支撑起来，然后使用通
信板固定螺丝将其固定在底壳预定位置上

- 8 -
⚫安装显示模块将其卡入前面板卡槽上（卡入过程用力要适当，
防止造成前面板变形）。
⚫安装上显示模块和功率模块连接的排线，注意 PCB 板的丝印
层LCD 和KEY 排线插接的位置（排线一定走 PCB 板的下方，
否则电感会对其有干扰）。
⚫根据下盖板四个孔的位置安装功率模块，使用配套螺丝将其
固定住。
⚫将输入正负分别接到功率模块的 IN+,IN-；输出正负接到
OUT+，OUT-。
⚫通过通信板连接线连接通信板与功率板
g) 连接好之后可以通电看是否连接成功。（注意通电前再次检查接
线是否正确）
h) 安装上盖，将上盖装配到下壳，采用配套螺丝固定
i) 本产品配套四个透明脚垫，用户可对称粘贴到外壳底部四个角上。
3.3 内部连线图：

- 9 -
Digital Control Power Supply Housing Installation Instructions
This housing is suitable for the following mode of digital control power supply:
DPS5015（DPS5015-USB-BT）、 DPS5020（DPS5020-USB-BT）、 DPH5005(DPH5005-USB-BT)、
DPS3012、DPH3205
1. Installation Note:
1.1 Please read the instructions carefully before installation. If you have any question, please
contact us.
1.2 This housing adopts cold-rolled steel sheet material, so please avoid being scratched by sharp
objects, direct sunlight and humid environment.
1.3 when install this, please avoid short-circuit and connect positive and negative
electrode correctly
1.4 Forbid connect the circuit after power on.
1.5 Please avoid vibration and fall.
2. Product Specifications

-10-

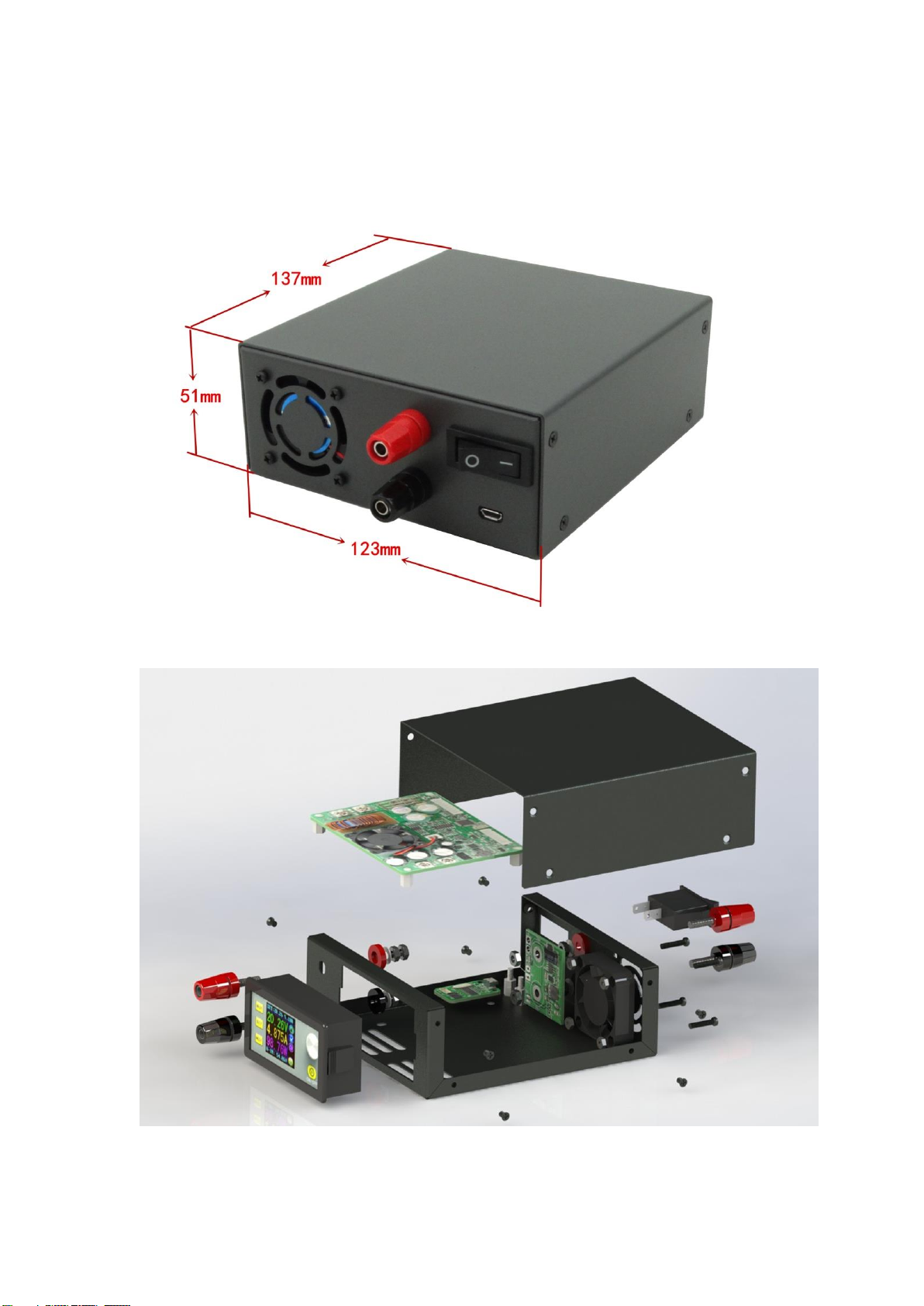

2.1 Product Assembly Explode Diagram
2.2 Kit parts list
Item
Specification
Qty.
Remark
Upper cover plate
137*123*51
MM(L*W*H)
1
Cold-Roll Steel Sheets
Lower cover plate
1
Fan
4010
1
5V power supply
Fan power supply board
36*40（L*W）
1
Binding post
M4*36
4
Red 2pcs
Black 2pcs
Cold press connecting
terminal
UT2.5-4
7
Spade Terminal
Rocker Switch
KCD3
1
Connecting line
RV 2.5 square single
core flexible cord
2
Red 30cm
Black 25cm
Screw for housing
Flat head M3*5
8
Fan fixed screw
Fillister head M3*13
4
Screw 4 pcs
Nut 4 pcs
Nylon column
M3 Single head hex
nylon column L=8mm
2
PA66
Nylon Nut
M3 hexagonal nylon nut
H=2.4mm
2
PA66
