Rekam VisaVis L-170 User manual

L-170
 
Мы благодарим Вас за покупку! Пожалуйста, внимательно прочитайте
руководство пользователя по эксплуатации цифровой рамки с целью ее
правильного ибезопасного использования.

2

   
• Цифровая рамка предназначена для использования только внутри поме-
щений.
• Во избежание поражения электрическим током неподвергайте устройст-
во воздействию влаги или конденсата.
• Во избежание перегрева не закрывайте вентиляционные отверстия
нацифровой рамке.
• Защищайте цифровую рамку отвоздействия прямых солнечных лучей.
• Не разбирайте цифровую рамку. Это может привести кпоражению элек-
трическим током. Внутри нет деталей, которые требуют обслуживания
пользователем. Если цифровая рамка будет разобрана пользователем это
приведет каннулированию гарантии.
 -
Экран цифровой рамки сделан изстекла, иможет быть легко разбит или поцара-
пан, поэтому его следует очищать состорожностью.
Для чистки используйте мягкие, неабразивные материалы, например, сал-
фетки для чистки объективов фотокамер или ЖК-экранов компьютеров. Если
экран рамки сильно загрязнен, смочите салфетку средством для протирки
ЖК-экранов.
:
Благодарим Вас запокупку цифровой рамки. Она предназначена для быст-
рого илегкого просмотра цифровых фотографий, хранящихся накарте па-
мяти. Пожалуйста, внимательно прочтите эту инструкцию, чтобы научиться
правильно использовать цифровую рамку.

Отключите питание цифровой рамки перед установкой или из-
влечением карты памяти/USB-диска. Нарушение этого требования
может привести кпотере данных и возникновению неисправно-
стей вцифровой рамке иподключаемых устройствах.
Во избежание поражения электрическим током, не используйте
рамку вне помещений.

3
  :
1. Поддержка фото форматов: JPEG.
2. Поддержка аудио форматов: MP3, WMA.
3. Поддержка видео форматов: MPEG1, MPEG2, MPEG4, Xvid, AVI, M-JPEG,
H.264.
4. Встроенная память 4Gb.
5. Поддержка карт памяти: SD/MMC/SDHC/MS.
6. Соединение USB: USB 2.0 HOST, Mini USB.
7. Встроенный календарь, часы, будильник, авто включение/выключение.
8. Регулируемая яркость, контрастность, насыщенность.
9. Режимы просмотра: слайд-шоу, одиночные фотографии, предваритель-
ный просмотр, масштабирование, поворот.
10. Автоматическое слайд-шоу при подключении карты памяти
11. Поддержка слайд-шоу сфоновой музыкой.
12. Предварительный просмотр фотографий.
13. Встроенные стерео динамики (2x2Вт) иразъем для наушников
14. Регулируемая скорость слайд-шоу исвыше 10 видов переходов между
слайдами.
15. Фукнция копирования иудаления файлов.
16. Язык экранного меню: русский, английский.
17. Крепления для монтажа настену.
 :
1. Цифровая рамка
2. Руководство пользователя
3. Блок питания
4. Пульт дистанционного управления
5. Кронштейн
6. USB— кабель
7. Гарантийный талон

4

1.   5
1.1 Пульт дистанционного управления 5
2.    7
3.   7
4.   8
4.1 Карта памяти иUSB 9
4.2 Режим просмотра фотографий 9
4.3 Функции меню управления просмотром 10
4.4 Режим воспроизведения музыки 11
4.5 Режим воспроизведения видео 12
5.  13
6.   13
6.1 Копирование иудаление файлов. 14
7.  14
8.   15
9.  PC 16
10.   16
11.    17

5
1.  
1.1   
6
8
1
2
4
5
9
7
12 11
14
13
16
10
15
17
18
3
1. POWER— Включение/выключение питания
2. BGM— Переход врежим слайд-шоу сфоновой музыкой
3. MUTE— Временное отключение звука.
4. MENU— Вход вглавное меню.
5. — Перемещение курсора вверх.
6. RETURN — Возврат кпредыдущему меню.
7. — Перемещение курсора влево
8. — Перемещение курсора вправо
9. — Перемещение курсора вниз.
10. SETUP— Переход кменю настроек.
11. PLAY/PAUSE— воспроизведение/пауза: Врежиме воспроизведения на-
жмите эту кнопку для приостановки/возобновления воспроизведения.
12. OK— Подтверждение действия. Воспроизведение/пауза: Врежиме вос-
произведения нажмите эту кнопку для приостановки/возобновления
воспроизведения.
13. ZOOM— Вполноэкранном режиме нажмите ZOOM для увеличения раз-
мера изображения.

6
14. / 15. VOL +/-— Увеличение/уменьшение громкости.
16. ROTATE— Вполноэкранном режиме нажмите эту кнопку, для поворота
изображения на90 ° почасовой стрелке.
17. — Возврат кпредыдущей записи.
18. — Перерход кследующей записи.
 
1
2
3
4
6
7
5
1. Питание
2. Вверх
3. Уменьшение громкости/влево
4. Вниз
5. Воспроизведение/пауза/Подтвер-
ждение (OK)
6. Увеличение громкости/вправо
7. Меню/Выход
  
1. Слот для карт памяти
2. Гнездо для наушников
3. USB разъем
4. Mini USB разъем
5. Гнездо Блока питания

7
2.   
Положите пульт дистанционного управления лицевой поверхностью вниз,
нажмите накрышку батарейного отсека ипотяните, чтобы выдвинуть лоток.
Поместите один CR2025 литиевый аккумулятор на лоток положительным
(«+») контактом ксебе. Задвиньте латок вкорпус.
3.  
3.1 Расположите цифровую рамку сустановленным кронштейном на пло-
ской, прочной, устойчивой поверхности. Подключите один конец блока
питания встандартную розетку 110–240Впеременного тока, адругой
конец вразъем DC IN нарамке.
: Инструкцию поустановке кронштейна см.вп.8.
3.2 Снимите защитную пленку сЖК-дисплея.
3.3 Удалите пластиковый изолятор избатарейного отсека пульта управле-
ния. Убедитесь, что впульт управления установлена батарея (см. п.2.)
3.4 Нажмите кнопку POWER на пульте дистанционного управления или
кнопку питания наустройстве

8
4.  
Рис.1
После включения устройства, будет отображаться заставка (Рис. 1). Через
3~5 секунд произойдет переход вглавное меню. Если наUSB устройстве или
на карте памяти есть фотографии и/или музыка, то автоматически начнет-
ся воспроизведение фотографий врежиме слайд-шоу сфоновой музыкой.
Вэтом случае, для выхода вглавное меню нажмите кнопку RETURN три раза
(Рис.2).
Рис.2

9
: В руководстве описано управление цифровой рамкой с ис-
пользованием пульта дистанционного управления.
4.1   USB
Устройство поддерживает карты памяти форматов SD/MMC/SDHC/MS иUSB-
диски c интерфейсом USB 2.0. После установки карты памяти или USB-устрой-
ства рамка автоматически начнет демонстрацию фотографий в режиме,
слайд-шоу. Для выхода изрежима слайд-шоу иперехода кглавному меню,
нажмите кнопку Return три раза.
: Убедитесь, что фотографии, музыка ивидео файлы накарте па-
мяти иUSB-устройстве имеют формат, поддерживаемый устройством. При-
соединяйте иотсоединяйте карту памяти иUSB-устройство при выключен-
ной цифровой рамке.
Для выбора устройства хранения данных (Рис.3), находясь вглавном меню,
нажмите RETURN.
Кнопками выберите устройство хранения данных инажмите  для пе-
рехода вглавное меню
Рис.3

10
4.2   
Рис.4
Выберите устройство хранения данных (см. п.4.1). Вглавном меню выберите
 инажмите OK, чтобы начать слайд-шоу.
Находясь врежиме слайд-шоу, нажмите Return два раза, чтобы перейти вре-
жим предварительного просмотра (рис. 4). Используйте кнопки для пе-
рехода между фотографиями. Нажмите OK для выбора фотографии. Нажмите
OK еще раз для начала слайд-шоу.
Находясь врежиме слайд-шоу, нажмите Return для перехода кменю управ-
ления просмотром (рис.5). Используйте кнопки для перехода между
функциями меню. Нажмите OK для выбора функции.
Рис.5

11
4.3    
поворот изображения на90 градусов против часо-
вой стрелки.
увеличение изображения
Предыдущая фотография
Следующая фотография
начать слайд-шоу
удалить фотографию
копировать фотографию
информация офотографии
переход в режим разделения экрана (используйте
вэтом режиме).
Для остановки / возобновления слайд-шоу используйте кнопку OK.
Для перехода кменю настроек режима «Фото» нажмите SETUP. Используйте
OK для перехода кподменю. Кнопками установите значение инажмите
OK для подтверждения.

12
4.4   

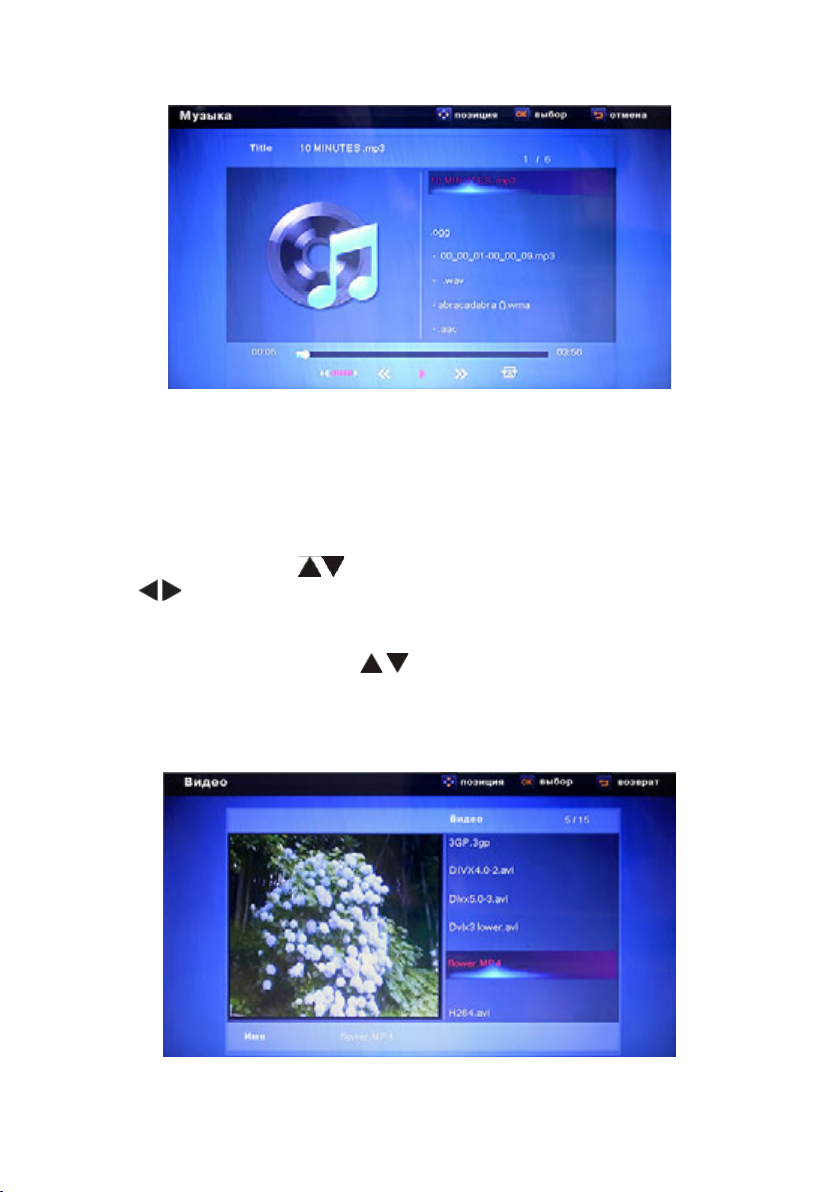

Рис.6
Выберите устройство хранения данных (см. п.4.1). Выберите вглавном меню
, нажмите кнопку , чтобы начать воспроизведение музыки (Рис.6).
Уровень звука регулируется кнопками VOL +/-.
При воспроизведении музыки нажмите Return и выберите музыкальный
файл спомощью кнопок . Нажмите OK для подтверждения. Спомощью
кнопок можно переходить кпредыдущему, следующему музыкальному
файлу, невыходя изрежима проигрывания файла.
Для перехода кменю настроек музыки нажмите SETUP. Используйте OK для
перехода кподменю. Кнопками установите значение инажмите OK для
подтверждения.
4.5   
Рис.7

13
Выберите устройство хранения данных (см. п.4.1). Выберите  вглавном
меню, нажмите OK, чтобы начать воспроизведение видео.
Уровень звука регулируется кнопками VOL +/-.
При воспроизведении видео нажмите Return ивыберите видео файл спомо-
щью кнопок . Нажмите OK для подтверждения.
При воспроизведении видео кнопки осуществляют быструю прокрутку
назад ивперед. Нажатие кнопки OK приводит кприостановке видео. Повтор-
ное нажатие OK возобновляет проигрывание.
При воспроизведении видео кнопки осуществляют переход кпре-
дыдущему/следующему файлу.
Для перехода кменю настроек видео нажмите SETUP Используйте OK для
перехода кподменю. Кнопками установите значение инажмите OK для
подтверждения.
5. 

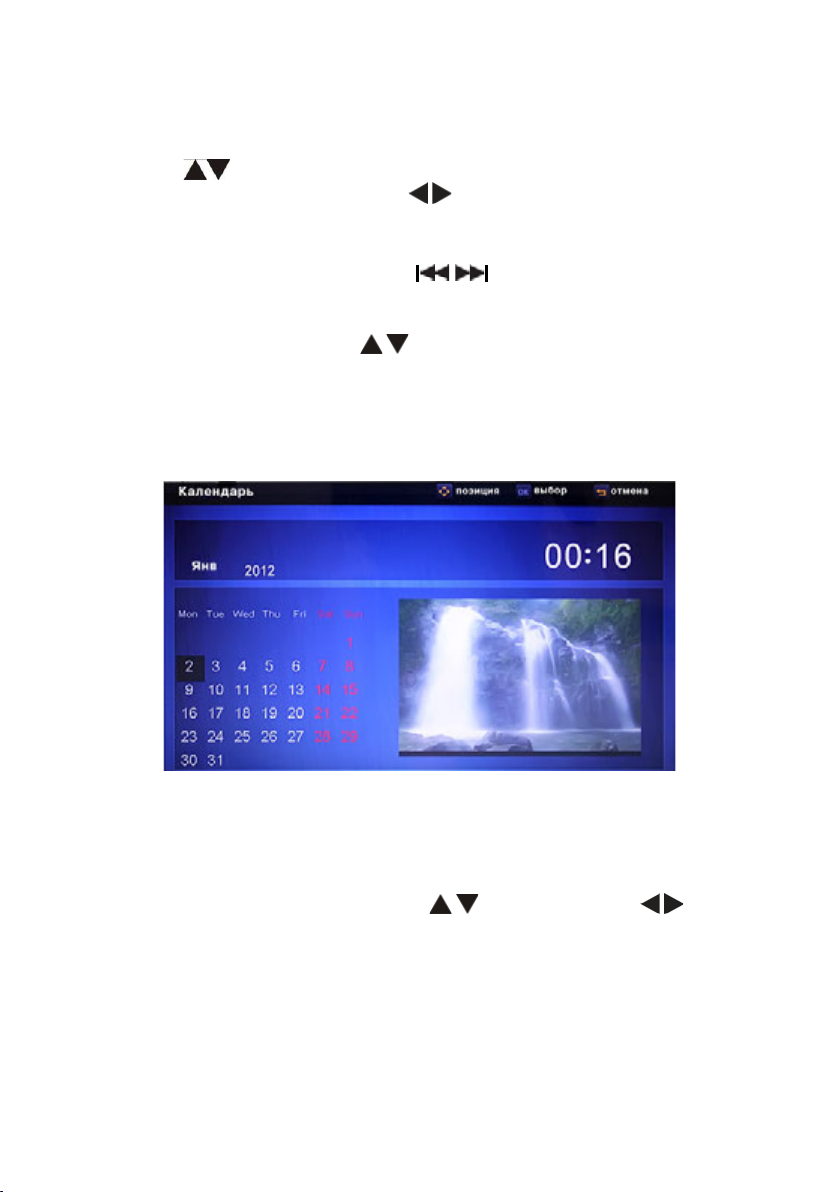

Рис.8
Выберите  вглавном меню, нажмите OK, чтобы войти. Рамка пока-
жет календарь сокном для воспроизведения слайд-шоу (Рис.8). Файлы фото-
графий должны быть сохранены навыбранном устройстве хранения данных.
Вы можете выбирать месяц спомощью игод спомощью .

14
6.  
Рис.9
Выберите  вглавном меню инажмите кнопку , чтобы войти вме-
неджер файлов (Рис.9). Вы можете просматривать все файлы навыбранном
устройстве хранения данных. Нажмите чтобы выбрать файл, затем на-
жмите кнопку OK для подтверждения.
6.1   .
С помощью кнопок выберите файл инажмите для активации удале-
ния файла. Нажмите повторно для активации меню копирования. Нажмите
 для подтверждения операции.
Рис.11

15
Рис.12
7. 
Рис.13
Выберите  вглавном меню, нажмите OK Нажмите для выбо-
ра пунктов меню инажмите OK, чтобы войти вподменю. Нажмите для
установки значений инажмите Return для подтверждения.
Находясь вменю настроек, спомощью клавиш можно перейти вменю
Настоек Фото, видео, музыки икалендаря.

16
: После того как вы перейдете кследующему пункту меню, дан-
ные втекущем пункте будут автоматически сохранены.
8.  

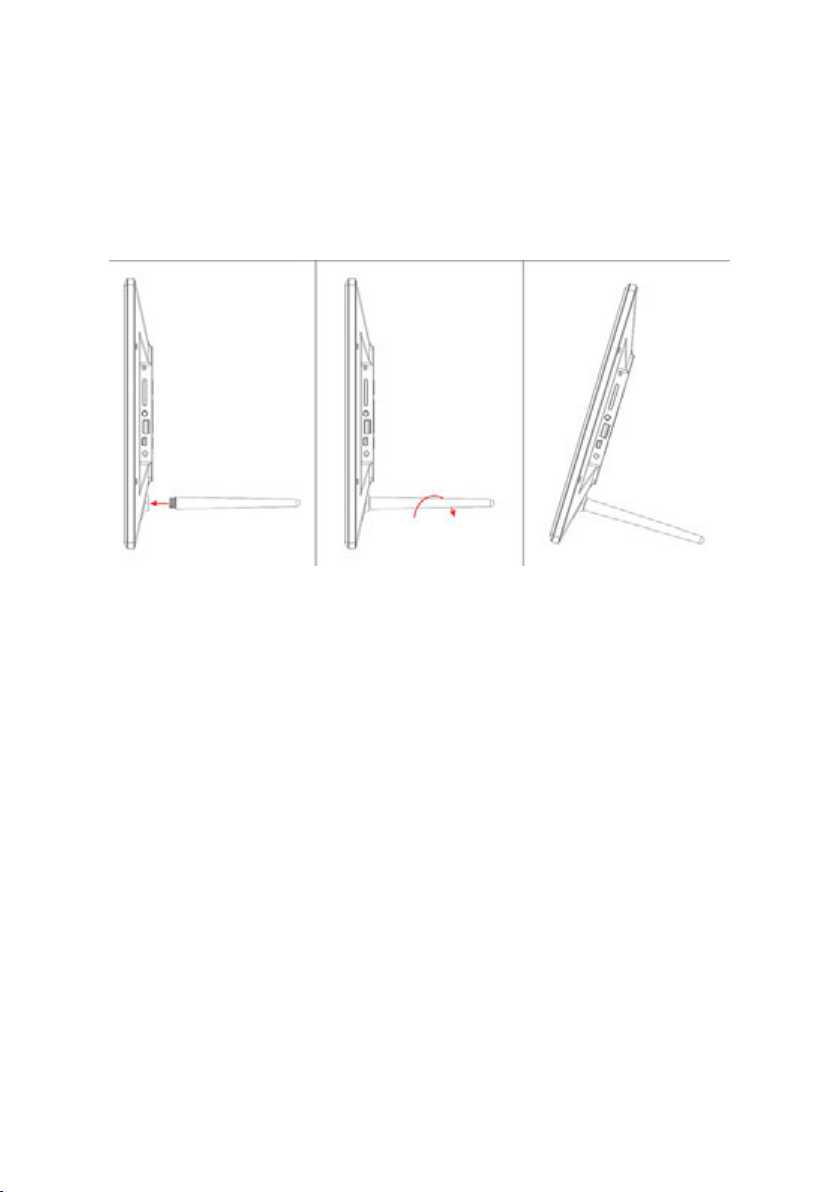

Вставьте металлический кронштейн вслот назадней крышке цифровой рам-
ки (Рис.14). Поверните его почасовой стрелки дофиксации.
Рис.14
9.  PC
Ваша цифровая рамка может быть соединена скомпьютером через USB ка-
бель для выполнения операций копирования, удаления иредактирования
файлов.
A – Включите цифровую рамку, соедините её USB— кабелем скомпьюте-
ром.
B – Цифровая рамка будет автоматически определена компьютером как
внешний накопитель и на её экране появится надпись “Соединение
скомпьютером”. После этого Вы сможете копировать, удалять иредак-
тировать файлы, находящиеся вовстроенной памяти цифровой рамки.
После завершения операций сфайлами необходимо выключить иснова
включить цифровую рамку.

17
: Воизбежание повреждения цифровой рамки неразрывайте со-
единение сPC вовремя передачи или проигрывания файлов. Используйте
процедуру безопасного извлечения устройств, соответствующую Вашему
компьютеру.
10.  
Дисплей Размер (дюйма/см) 17.3/ 43.94
Разрешение, пиксели 1600×900 (16:9)
Тип матрицы TFT сLED-подсветкой (цифровая)
Яркость, cd/m2450
Контраст 650:1
Память Встроенная 4Gb встроенной памяти
Карта памяти Разъем для SD/SDHC/MMC/MS карт
USВ-порт USBx1, mini-USBx1 (протокол USB2.0)
Просмотр
изображений
Формат JPEG
Операции Поворот, масштабирование
Режимы Полный экран, слайд-шоу, пикто-
грамы
Мульти-медийные
функции
Динамики Два встроенных динамика (2×2Вт)
Форматы
файлов
Музыка MP3, WMA
Видео MPEG1, MPEG2, MPEG4 (Divx4.0,
Divx5.0 Xvid, AVI), M-JPEG & H.264
720P/820P/1080P & RMVB & H.264
Доп.функции Календарь, часы, будильник, включение/выклю-
чение порасписанию
Размер (Д×В×Ш) мм 420×259×27
Вес, кг 1.5

Источник питания Блок питания
110В-240В (50–60Гц)
Аксессуары Блок питания
руководство пользователя, пульт управления,
USB-кабель
11.   
Если возникли проблемы сцифровой рамкой, пожалуйста, обратитесь кэто-
му руководству.Если вам нужна дополнительная помощь, пожалуйста, обра-
титесь вслужбу технической поддержки.
 : Пожалуйста, убедитесь втом, что
блок питания надежно подключен
крозетке ицифровой рамке.
  -
 :
Пожалуйста, проверьте батарею
(батарея может работать неболее
шести месяцев). Замените батарею,
если это необходимо.
    
USB:
Пожалуйста, проверьте, установ-
ленали карта памяти вслот; под-
ключенли кразъему USB внешний
USB-диск. Убедитесь, что накарте
памяти/USB-диске есть данные.
   : Пожалуйста, убедитесь втом, что
формат файла поддерживается
цифровой рамкой.
    -
 :
Пожалуйста, настройте яркость
иконтрастность вменю настройки.
    : Пожалуйста, настройте цвет икон-
траст вменю установки.
 : Пожалуйста, проверьте уровень
громкости иубедитесь, что звук
невыключен (кнопка Mute).
Производитель не несет ответственность за возможные ошибки
и опечатки в настоящем документе.
Спецификация продукта может быть изменена без
предварительного уведомления.

L170
USER MANUAL
Thank you for your purchase of the Digital Photo Frame. Please read this User
Manual carefully to learn the correct way to use the Digital Photo Frame.

20
CAUTIONS
Precautions and maintenance
• Digital Photo Frame is forindoor use only.
• To avoid risk of re or electric shock; do not expose the unit to moisture or
condensation condition.
• To avoid overheating, do not block theventilation holes on the Digital Photo
Frame.
• Keep the Digital Photo Frame from direct sunlight.
• Do not dismantle the Digital Photo Frame. Thereis a risk of electric shock and
there are no user-serviceable partsinside. Dismantling the Digital Photo Frame
willvoid your warranty.
Cleaning the LCD Screen
• Treat the screen carefully. Because the screen of the Digital Photo Frame is
made of glass andit would be easily broken or scratched.
• You can use a soft, non-abrasive cloth such as a camera lens or glass cloth to
clean the LCD screenIf ngerprints or dust accumulate on the LCD screen, It
will be better to moisten the cleaning cloth with detergent to wipe the screen.
WARNING:
Please power o the unit before inserting or removing a card or USB
device.
Do not put the unit in water or moisture condition to prevent the
risk of electric shock.
INTRODUCTION:
Thank you for your purchase of the Digital Photo Frame. Itis designed to allow
quick and easyview of photos taken from your digital camera, mobile phone, or
from a memory storage card. Please read this User Manual carefully to learn the
correct way to use the Digital Photo Frame.
FEATURES:
