Remoran WAVE 3 User manual

EN Remoran Wave 3
IT Remoran Wave 3
IT
EN 1. Install the rail on the boat
2. Drill the feedthrough for the cable and install the connectors
3. Install PR-01 protection relay (accessory) if necessary
4. Install the charger in a dry place
5. Install the generator cable to the charger
6. Install the charging cables in the charger
(Be sure to install a 40A fuse and a ferrite lter)
7. Attach the turbine to the outboard unit
1. Installare la rotaia di supporto sulla barca
2. Forare per il passacavo e installare i connettori
3. Installare il relè di protezione PR-01 (accessorio) se necessario
4. Installare il caricabatterie in un luogo asciutto
5. Collegare il cavo del generatore al caricabatterie
6. Collegare i cavi di ricarica della batteria al caricabatterie.
(Assicurarsi di installare un fusibile da 40 A e un ltro in ferrite)
7. Collegare la turbina all'unità fuoribordo
EN Inaddiontothisquickguide,alsocarefullyreadourfull-
 sizeOperangmanual,whichcanbedownloadedfromour
 websiteatwww.remoran.euunderSupport->Downloads.
IT Oltreaquestaguidarapida,leggiaentamenteanchele
 nostreistruzionioperavecomplete,chepuoiscaricare
 dalnostrosito:www.remoran.eunellasezioneSupporto>
 Downloads.
Connecon illustraon Illustrazione della connessione

2
1. Prolato di rareddamento
2. Cavo di ricarica (pos.)
3. Cavo di ricarica (neg.)
4. Terminali a vite dei cavi del generatore
5. Indicatore della connessione
Bluetooth®
6. Indicatore LED del caricabaerie
7. Copertura in plasca
8. Asole di ssaggio (4 pun)
1. Cooling prole
2. Charging wire (pos.)
3. Charging wire (neg.)
4. Screw terminals of the generator wires
5. Bluetooth®wireless connecon
indicator
6. Charger's LED indicator
7. Plasc cover
8. Fastening slots (4 pcs).
EN
IT
EN
IT 1. Manopola di regolazione
dell’inclinazione
2. Guida angolare
3. Maniglia di bloccaggio
4. Cornice
5. Cavo del generatore
6. Telaio telescopico
7. Perno e coppiglia di
bloccaggio
8. Generatore
9. Turbina
1. Angle adjustment knob
2. Angle guide
3. Locking handle
4. Frame
5. Generator cable
6. Telescopic blade
7. Locking pin and coer
8. Generator
9. Turbine
Outboard unit components Parti dell'unità esterna
Outboard unit and charger components Par dell'unità esterna e del caricabaerie
Charger components Parti del caricabatterie
EN The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Remoran Oy is under license.
IT Il marchio e i loghi Bluetooth® sono marchi registra di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Remoran Oy è concesso in licenza.
Altri marchi e nomi commerciali appartengono ai rispevi proprietari.

Nota! Prestare parcolare aenzione quando si collega il
caricabaerie a una baeria. I cavi collega in modo errato
possono danneggiare l'apparecchio!
Collegare il lo nero (-) al terminale negavo (-) del
caricabaerie e il lo rosso (+) al terminale posivo (+).
Per oenere la migliore ecienza, i li dovrebbero essere il
più cor possibile e di sezione suciente. Se è necessario
estendere il cavo, farlo preferibilmente estendendo il cavo
dal caricabaerie alle baerie.
Tenere conto delle perdite di potenza durante il
dimensionamento dei cavi ulizzando il calcolatore delle
perdite dei cavi sul nostro sito web.
hps://remoran.eu/technicalSupport.html#Calculator
Selezionando aentamente il luogo di installazione, si
garansce la durabilità struurale dell'installazione e
si riduce al minimo il rumore generato dalla rotazione
dell'idrogeneratore.
Supportare l'installazione dall'interno della poppa con una
piastra di rinforzo (la piastra di rinforzo non è inclusa nella
confezione di vendita) e ulizzare le par in gomma fornite
per assorbire
il rumore. Lo spessore e le dimensioni della piastra di
rinforzo dipendono dal luogo di installazione e dalla
resistenza della poppa.
By carefully selecng the installaon locaon, you ensure
the structural durability of the installaon and minimize the
noise generated by the rotaon of the hydrogenerator.
Support the installaon from the inside of the transom with
a reinforcement plate (reinforcement plate is not included in
the sales package) and use the rubber parts included in the
sales package to absorb the sound. The thickness and the
size of the reinforcement plate depends on the installaon
locaon and the strength of the transom.
Things to consider before installaon Da considerare prima dell'installazione
EN IT
EN IT
Note! Take special care when connecng the charger to
a baery. Improperly connected cables can damage the
device!
Connect the black(-) wire to the minus(-) terminal of the
charger and the red (+) wire to the plus(+) terminal.
To achieve the best eciency, the wires should be as short
as possible and thick enough. If the cable needs to be
extended, do it primarily by extending the cable from the
charger to the baeries.
Take into account the power losses when dimensioning the
cables using the cable loss calculator on our website. hps://
remoran.eu/technicalSupport.html#Calculator

4
• You don't need to turn o or unplug the device while
sailing because the hydrogenerator compensates for the
electricity used by the boat's electrical equipment.
• The charger ensures the right charging sequence for the
baery, so it cannot be overcharged.
• Do not exceed the maximum allowable speed marked on
the hydrogenerator. If the boat goes even momentarily
over the maximum speed, we recommend installing the
Remoran PR-01 Safety relay.
• Rinse the outboard unit with fresh water from me
to me to prevent the salt in the seawater from
accumulang in its structures.
• In addion to the speed of the boat the power yield
depends on the locaon of the installed outboard unit
and the cleanliness of the turbine.
Things to consider during operaon Da considerare durante l'uso
Things to consider before installaon Da considerare prima dell'installazione
EN IT
EN IT
Necessary installaon accessories in addion to the
sales package:
• Sealant suitable for marine use
• Charging wires (black and red) Maximum cross-seconal
area 10mm2 (AWG 6)
• Fuse 40A
• 4 screws for aaching the charger (0 4 mm) The length is
chosen based on the thickness of the base
• Addional reinforcement plate (rail installaon)
Tools:
• Drill and both 8 mm and 22 mm bits
• Screwdrivers
• Open-ended wrench or sleeve (size 13 mm)
• Allen key (size 4 mm)
• Non è necessario spegnere o scollegare il disposivo
durante la navigazione perché l’idrogeneratore compensa
l’energia elerica ulizzata dalle apparecchiature
eleriche dell’imbarcazione.
• Il caricabaerie garansce la correa sequenza di ricarica
della baeria, in modo che non venga sovraccaricata.
• Non superare la velocità massima consenta
indicata sull'idrogeneratore. Se la barca supera anche
momentaneamente la velocità massima, si consiglia di
installare il relè di protezione Remoran PR-01.
• Sciacquare di tanto in tanto il disposivo fuoribordo con
acqua dolce per evitare che il sale presente nell'acqua di
mare si accumuli nelle sue struure.
• Oltre alla velocità dell'imbarcazione, la resa energeca
dipende dalla posizione del fuoribordo installato e dalla
pulizia della turbina.
Accessori necessari per l'installazione in aggiunta a quanto
fornito:
• Sigillante adao all'uso marino
• Cavi di ricarica della baeria (nero e rosso) Area della
sezione massima 10 mmq (AWG 6)
• Fusibile 40A
• 4 vi per il ssaggio del caricatore (Ø 4 mm).
La lunghezza va scelta in base allo spessore della base
• Piastra di rinforzo aggiunva (installazione della rotaia di
supporto)
Utensili:
• Rapano e punte da 8 mm e 22 mm
• Cacciavi
• Chiave ssa o manicoo da 13 mm
• Chiave a brugola da 4 mm

L'idrogeneratore Remoran Wave 3 è progeato con materiali idonei per ridurre al
minimo la corrosione galvanica. Con un'installazione e un ulizzo accura è possibile
prevenire ulteriormente la corrosione.
• Assicurarsi che non vi siano corren di dispersione o dierenze di potenziale
nell'acqua provenien da altri disposivi presen sull'imbarcazione che possano
accelerare la corrosione.
• Evitare di installare l'idrogeneratore nelle immediate vicinanze dei tubi di scarico.
• Quando l'imbarcazione o le imbarcazioni vicine sono collegate alla presa di
corrente da terra, sollevare l'idrogeneratore fuori dall'acqua per evitare la
corrosione causata da possibili corren di dispersione.
• Non collegare il lo di messa a terra (giallo-verde) del cavo del Generatore se non
nel caso di seguito descrio.
Il cavo di messa a terra deve essere collegato ad un anodo di protezione in alluminio
installato sul fondo dell'imbarcazione vicino allo specchio di poppa. La connessione
crea un circuito di corrente galvanica tra le par metalliche del generatore e l'anodo.
Ecco perché è molto importante che l'anodo sia del po giusto. Se l'anodo è del po
sbagliato, o il cavo è collegato, ad esempio, alla massa elerica dell'imbarcazione o al
motore, il Generatore potrebbe essere esposto a corrosione.
Chiedi maggiori informazioni al produore se dubi che il cavo di terra possa essere
collegato.
The Remoran Wave 3 outboard unit is designed with suitable materials to minimize
galvanic corrosion. With careful installaon and use, you can further prevent
corrosion.
• Make sure that there are no leakage currents or potenal dierences in the water
from other devices on the boat that can accelerate corrosion.
• Avoid installing the outboard unit in the immediate vicinity of exhaust pipes.
• When the boat or neighbouring boats are connected to shore power, li the
outboard unit out of the water to avoid corrosion caused by possible leakage
currents.
• Do not connect the ground wire (yellow-green) of the generator cable except in
the case described below.
The grounding wire is intended to be connected to an aluminium-protecve anode
installed on the boom of the boat near the transom. The connecon creates a
galvanic current circuit between the metal parts of the generator and the anode.
This is why it is very important that the anode is of the right type. If the anode is of
the wrong type, or the cable is connected, for example, to the electric ground of the
boat or to the engine, the generator may be exposed to corrosion.
Ask the manufacturer for more informaon if you doubt whether the grounding wire
can be connected.
Remoran App è il pannello di controllo Remoran nel tuo telefono, tablet o PC.
Puoi monitorare facilmente l'avanzamento del download con l'applicazione gratuita.
L'applicazione rileva possibili condizioni di errore come cavi del generatore scollega
o variazioni di temperatura nel caricabaerie.
Inizia a usare l'applicazione Remoran App da qui: hps://remoran.eu/app.html
RemoranAPP -mobileapplicaon RemoranAPP -applicazione mobile
Corrosion protecon Protezione dalla corrosione
IT
EN
EN
IT
Remoran App is the Remoran control panel in your phone, tablet or PC.
You can easily monitor the progress of the download with the free applicaon. The
applicaon detects possible error conditons such as disconnected generator cables
or temperature changes in the charger.
Start using Remoran App -applicaon from here: hps://remoran.eu/app.html

Place the rubber washers, washers and
nuts on top of the bolts. Secure the
mounng with a thread-locking uid
and ghten.
Posizionare le rondelle di gomma, le
rondelle e i dadi sopra i bulloni. Fissare
il montaggio con un liquido frenale
e serrare.
Inside the boat apply sealant around
the bolts and place the reinforcement
plate on top of the bolts.
All'interno dell'imbarcazione applicare
il sigillante aorno ai bulloni e
posizionare la piastra di rinforzo sopra
i bulloni.
Ensure the waterghtness of the
installaon with sealant.
Garanre la tenuta dell'installazione
con sigillante.
Place the rubber mat and the rail to
the transom.
Posizionare il tappeno in gomma e la
rotaia sullo specchio di poppa.
Slide the bolts into place.
Far scorrere i bulloni in
posizione.
Drill the 8 mm holes.
Pracare dei fori da 8 mm.
Mounng parts
Par di montaggio
Prepare a reinforcement plate
for installaon, e.g. by sawing
from plywood.
Preparare una piastra di rinforzo
per l'installazione, ad esempio
segando il compensato.
Mark the locaons of the holes.
Segna le posizioni dei fori.
6
Rail installaon Installazione della rotaia
EN
EN EN EN EN
EN
IT
IT IT
IT
IT
IT
EN
IT
EN
IT
EN
IT

Insert the cable through the hole and
insulate the feedthrough with sealant.
Inserire il cavo araverso il foro e
isolare il passante con sigillante.
Drill a hole for the connector in the
transom.
Pracare un foro per il conneore
nello specchio di poppa.
Make a feedthrough to the transom of
the boat for the connector (1). Make
sure that Connector (2) ts in the right
way around without having to twist
the connector.
Realizzare un passaggio per il
conneore 1 sullo specchio di
poppa dell'imbarcazione. Assicurarsi
che il conneore (2) si inserisca
correamente senza dover ruotare il
conneore.
Fasten the connector with two wood
screws.
Fissare il conneore con due vi per
legno.
Select the lenght of the screws
according to the thickness of the base.
Selezionare la lunghezza delle vi in
base allo spessore della base.
Mark the locaon of the charger in a
dry place with the help of the included
stencil. Screw on the charger.
Segnare la posizione del caricabaerie in
un luogo asciuo con l'aiuto dello stencil
incluso. Avvitare il caricabaerie.
Space must be le around the charger
for cooling.
È necessario lasciare spazio aorno al
caricabaerie per il rareddamento
Installing the cable feedthrough Installazione del conneore passante sullo specchio di poppa
Charger installaon Installazione del caricabaerie
EN EN EN EN
EN EN EN
IT
IT IT IT
IT
IT
IT

The numbered wires should be connected to the
corresponding numbered screw terminals of the
charger's generator connecon.
I li numera devono essere collega ai
corrisponden terminali a vite numera della
morseera del caricabaerie.
Carefully connect the charging wires to the
appropriate apertures with the + and - wires in their
appropriate locaons. The charging cables must not
be live during the connecon phase. A 40 A circuit
breaker must also be installed on the red (+) charging
wire as near the baeries or main switch as possible
(max. 30cm).
Collegare con aenzione i cavi di ricarica al morseo
con i cavi + e - nelle posizioni appropriate. I cavi di
ricarica non devono essere soo tensione durante
il collegamento. È inoltre necessario installare un
interruore automaco da 40 A sul cavo di ricarica
rosso (+) il più vicino possibile alle baerie o
all'interruore principale (max. 30 cm).
To ensure uninterrupted operaon of the product,
install a clamp-on ferrite lter on the posive (red)
charging wire. The ferrite lter is included in the
sales package and should be installed as close to the
charger as possible.
When closing the plasc body of the ferrite around
the wire, you should hear a click when the two pieces
interlock. This ensures that the pieces are properly
connected. If needed, they can be reopened by
turning the clip on the side of the ferrite.
Per garanre un funzionamento senza problemi del
disposivo, è necessario installare un ltro di ferrite
di po "clamp on" sul lo di carica posivo (rosso).
La ferrite è inclusa nella confezione di vendita e va
posizionata il più vicino possibile al caricabaerie.
Quando si chiude il corpo in plasca della ferrite
aorno al conduore, si dovrebbe senre un clic
dalle due metà.
Ciò garanrà il bloccaggio delle due metà. Se
necessario, le metà possono essere riaperte ruotando
la clip sul bordo della ferrite.
8
Connecng the cables Collegamento dei cavi
EN EN EN
IT
IT
IT

Do not e the safety rope to the
locking handle.
Non legare la cima di sicurezza alla
maniglia di bloccaggio.
We recommend using a safety rope.
Si consiglia di ulizzare una cima di
sicurezza.
Lock the blade by securing the pin and
locking pin coer back in place.
Bloccare il telaio ssando il perno e la
coppiglia ad anello in posizione.
Detach the locking pin coer and pull
out the pin to adjust the blade to a
suitable height.
Rimuovere il coppiglia ad anello ed
estrarre il perno per regolare il telaio
all'altezza appropriata.
Insert the screw and washers and ghten.
Secure the installaon with thread locking
uid.
Inserire la vite e le rondelle e serrare. Fissare
l'installazione con liquido frenale.
Slide the turbine onto the sha while rotang
so that the wedge ts into its groove.
Far scorrere la turbina sull'albero ruotandola
in modo che il cuneo si inserisca nella sua
scanalatura.
When the turbine has been installed
correctly, there is a gap of ~2 mm between
the turbine and generator.
Se la turbina è stata installata correamente,
tra la turbina e il generatore è presente uno
spazio di circa 2 mm.
Mounng the turbine Montaggio della turbina
Adjustments before operaon Regolazioni prima dell' uso
EN EN EN
EN EN EN EN
IT
IT IT
IT
IT
IT
IT

The device is ready for use! Charging
starts automacally when the turbine
starts rotang.
Il disposivo è pronto per l'uso!
La ricarica inizia automacamente
quando la turbina inizia a ruotare.
Connect the cable connector to the
feedthrough connector installed in
the boat.
Collegare il conneore del cavo
al conneore passante installato
sull'imbarcazione.
The angle of the outboard unit should
be perpendicular to the surface of the
water.
L'angolo dell'idrogeneratore dovrebbe
essere perpendicolare alla supercie
dell'acqua.
Then slide the knob along the angle
guide to a desired posion.
Quindi far scorrere la manopola lungo
la guida angolare nella posizione
desiderata.
To adjust the angle, rst press the
angle adjustment knob so that its
boom rises.
Per regolare l'angolazione, premere
prima la manopola di regolazione
dell'angolazione in modo che la parte
inferiore si sollevi.
Lock the outboard unit to the rail
by pushing the handle down to the
boom posion.
Bloccare l’idrogeneratore alla rotaia
spingendo la maniglia verso il basso
nella posizione inferiore.
Slide the outboard unit down the
frame along the rail.
Far scorrere l'unità fuoribordo lungo
la rotaia.
Li the locking handle to the top
posion.
Sollevare la maniglia di bloccaggio
nella posizione superiore.
10
Aaching the outboard unit to the rail Fissaggio dell'idrogeneratore alla rotaia
EN
EN EN EN EN
EN EN EN
IT
IT
IT IT IT
IT
IT IT

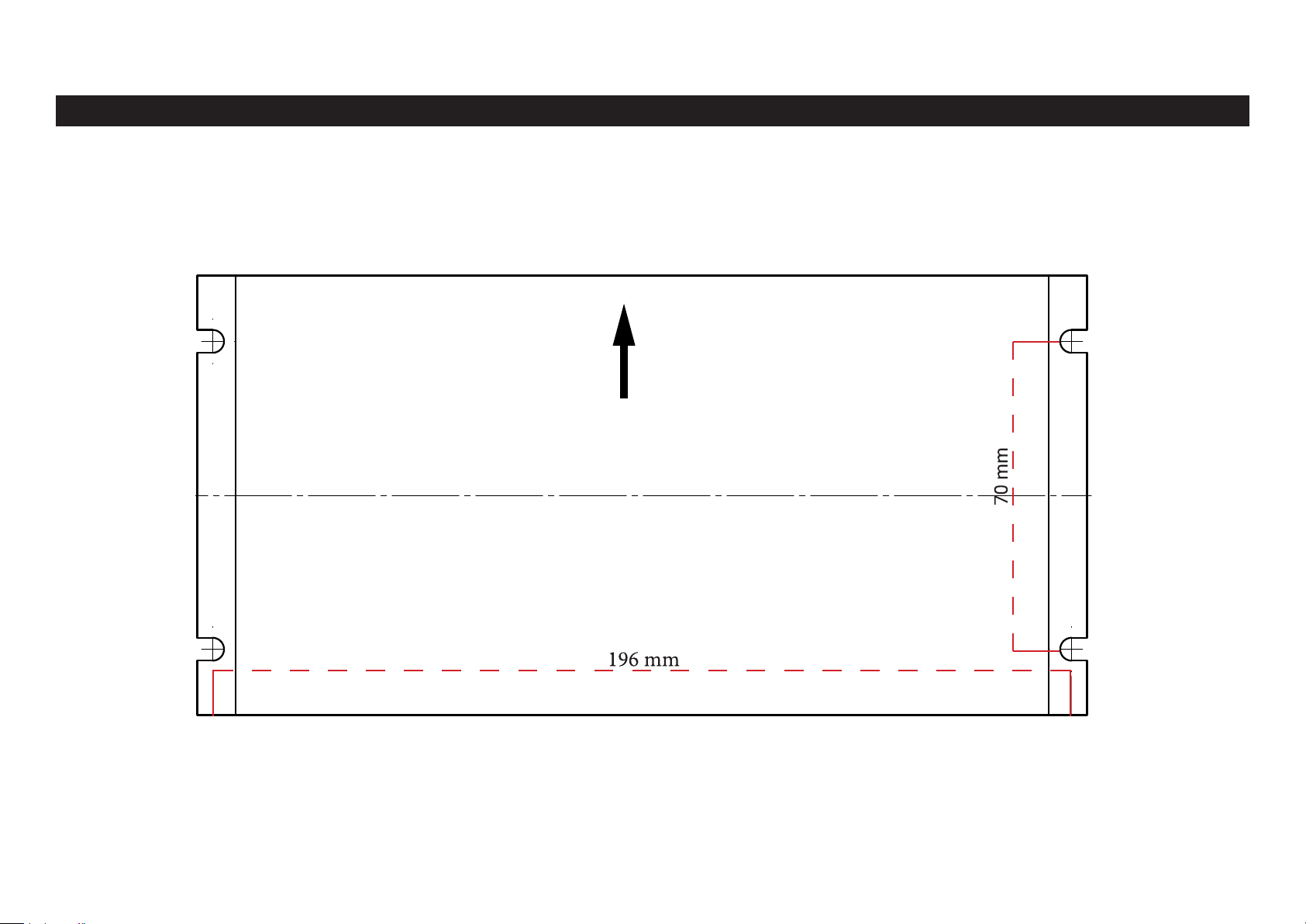

70 mm
196 mm
1:1
Scale
A4
UP/ YLÖS/ UPP
UP / SU
Charger installaon guide Guida all'installazione del caricabaerie
Annex 1 Allegato 1

12
