Renegade REN2000 User manual

OWNER’S MANUAL
BEDIENUNGSANLEITUNG
REN2000
HIGH EFFICIENT MOSFET POWER
CAR AUDIO AMPLIFIER

Batterie Connection (+12V)
This wire is usually connected directly to the positive battery terminal. Ensure that the + power supply
wire is fused via an assigned fuse in line with the + power supply. Use a sufficient gauge for the
installation. A cable cross-section of 12mm2must be used to connect the battery with the amplifier.
Remote (REM)
Please connect the remote turn-on cable (f.i. the power antenna turn-on) of your car stereo decvice
(head-unit) with the remote terminal. After the turn-on of the head unit, the amplifier will be activated.
POWER
GND REMOTE +12V
Electrical Connection
Ground (GND)
This wire is the electrical ground and must be fastened securely to the vehicle chassis. The best
method is to use a threading sheet metal screw since the threads cut into bare metal. Ensure that
all paint or other insulation is remove from around the hole area, and using self tapping screw,
securely affix the bare wire ends to the vehicle chassis. Use as short a piece of cable as possible -
use the same gauge as was used for the +12V cable. Make sure that the connection is safe, a loose
connection may result in amplifier noise and fault condition.
Dear Customer,
congratulations on your purchase of a RENEGADE Amplifier. These quality audio products are
designed and engineered to afford you years of uncompromised musical service. RENEGADE has
utilized the latest electronic technologies in order to deliver a superb listening experience.
General Installation Notes
The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area
such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation
and protection from moisture. When considering the mounting location you should minimize the length
of the power and speaker leads. Minimizing both leads will yield a more reliable installation. It is also
important to ensure that the heat sink fins are not against a panel or a surface, preventing air
circulation. Do not install the amplifier on a subwoofer box or on vibrating parts of the vehicle, since
the vibrations can cause damage to the amplifiers electrical components.
ENGLISH
2
Installation of the amplifier
Mark the location for the mounting screw holes by using the
amplifier as a template. Drill holes at the marked locations
and firmly fasten the amplifier in place with the mounting
screws supplied in the accessory kit. Before drilling or cutting
any holes, investigate the layout of your automobile thoroughly:
Take care when working near the gas lines or hydraulic lines
and electrical wiring.
CAR STEREO
FUSE
REMOTE
POWER PROTECT
FUSE L LEFT L
FRONT SPEAKER
BRIDGED
R RIGHT R L LEFT L
REAR SPEAKER
BRIDGED
R RIGHT R
100 A
+12VGND
BATTERY
Fuses
The integrated amplifier fuses protect the units from
short circuit and overload. The fuse rating is for 4 Ohm
loads (impedance) of the speakers, for 2 Ohm loads
the fuses may have to get increased by up to 50% in
case of higher power consumption.

LPF
HPF
FULL
HIGH INPUT HIGH INPUT
X-OVER
HPF
X-OVER
FULL 0dB
BASS EQ R
L
LPF
12dB 50Hz
FREQ
250Hz MIN
GAIN
MAX 2CH
MODE
4CH
R
L
REMOTE
0dB
BASS EQ
12dB50Hz
FREQ
250HzMIN
GAIN
MAX
1/2 CH IN OUT 3/4 CH IN
1/2 CHANNEL 3/4 CHANNEL
TO REMOTE BOX
2CH
MODE
4CH 2CH
MODE
4CH
OR
ENGLISH
3
High-Level Inputs
This amplifier can be connected to any car stereo or head unit with high level outputs.
TO CAR STEREO GND
TO CAR STEREO SPEAKER R (-)
TO CAR STEREO SPEAKER R (+)
TO CAR STEREO SPEAKER L (-)
TO CAR STEREO SPEAKER L (+)
TO CAR STEREO GND
TO CAR STEREO SPEAKER R (-)
TO CAR STEREO SPEAKER R (+)
TO CAR STEREO SPEAKER L (-)
TO CAR STEREO SPEAKER L (+)
CAUTION: Do not wire high and low inputs at the same time. This will result in damage to
the amplifier and other units in the set up.
Input Connections, Lowpass-Filters & Remote Jacks
Lowpass-Filters with adjustable crossover frequency
In the 3- or 4 CH-Mode a lowpass-filter may be activated for the ”1/2 CH” channel pair. If REAR-
Channels are to be used as subwoofer amplifier, set the switch ”X-OVER” to ”LFP”. Set the desired
X-Over frequency with the control ”FREQ”.
4-Channel-Mode:
Connect RCA outputs from head-unit with
RCA inputs (INPUT CH1/2 and CH3/4).
CH 3/4
REAR
LOW INPUT
CAR STEREO CH 1/2
FRONT
Low Level RCA Cinch Inputs
This amplifier can be connected to any car stereo or head unit with low level RCA Cinch outputs.
Remote Control
This input is for the included cable remote control.
Only the low pass signal will be controlled.
TO REMOTE BOX
LPF
HPF
FULL
HIGH INPUT HIGH INPUT
X-OVER
HPF
X-OVER
FULL 0dB
BASS EQ R
L
LPF
12dB 50Hz
FREQ
250Hz MIN
GAIN
MAX 2CH
MODE
4CH
R
L
REMOTE
0dB
BASS EQ
12dB50Hz
FREQ
250HzMIN
GAIN
MAX
1/2 CH IN OUT 3/4 CH IN
1/2 CHANNEL 3/4 CHANNEL
Mono-Mode with 2 Subwoofer:
Connect RCA outputs from head-unit with
RCA inputs (INPUT CH3/4).
Highpass-Filters with adjustable crossover frequency
If the amplifiers is to be used for satellite loudspeaker (mid-range/tweeter) amplification, set switch
”X-OVER” to ”HPF”. Set the desired X-Over frequency with the control ”FREQ” and only the frequencies
above the set will be amplified.
Bass-Boost:
The Bass-Boost-Switch ”BOOST” elevates the lower bass ranges. The desired elevation can be set
on the ”BASS BOOST” controller .
Line-Outputs:
The Input Signals of the IN connections L and R (REAR) are forwarded directly to the OUT L and R
output jacks. The OUT connections allow the use of an additional amplifier.

3-Channel Mode with Stereo Front Speakers and Mono/Subwoofer
Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1/2 and
CH3/4 of the amplifier.
Connect the Front Speakers
with the terminals
SPEAKER OUTPUT
+ CH1 - and + CH2 -
of the amplifier.
Connect the Subwoofer with the terminals
SPEAKER OUTPUT + BRIDGED -
from Channel 3/4) of the amplifier.
+
–
+
–
–
+
2CH
MODE
4CH
Switch the Mode-Selector on
the opposite Panel on 2CH.
POWER
GND REMOTE +12V
POWER
GND REMOTE +12V
POWER
GND REMOTE +12V
Mono/Subwoofer Mode with 2 Subwoofers
Connect the head unit line outputs with good quality
RCA to RCA cables to the INPUT CH3/4 of the amplifier.
Connect the Subwoofers
with the terminals
SPEAKER OUTPUT
+ BRIDGED -
from Channel 1/2 and
+ BRIDGED -
from Channel 3/4
of the amplifier.
ENGLISH
4
MONO MONO
+
–
–
+
4 – 16 Ω 4 – 16 Ω
POWER PROTECT
FUSE L LEFT L
BRIDGED
R RIGHT R L LEFT L
BRIDGED
R RIGHT R
100 A
FRONT RIGHT SPEAKER
FRONT LEFT SPEAKER
2 – 16 Ω
2 – 16 Ω
POWER PROTECT
FUSE L LEFT L
BRIDGED
R RIGHT R L LEFT L
BRIDGED
R RIGHT R
100 A
4 – 16 Ω
SUBWOOFER
Speaker Connections
4-Channel Mode with Front-/ Rear-Speaker
Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1/2 and
CH3/4 of the amplifier.
Connect the Front-/ Rear-
Speakers with the terminals
SPEAKER OUTPUT
+ CH1 -, + CH2 -,
+ CH3 -, + CH4 -
of the amplifier.
FRONT RIGHT SPEAKERREAR LEFT SPEAKER
FRONT LEFT SPEAKER
+
–
+
–
–
+
–
+
2 – 16 Ω 2 – 16 Ω
2 – 16 Ω 2 – 16 Ω
POWER PROTECT
FUSE L LEFT L
BRIDGED
R RIGHT R L LEFT L
1/2 CHANNEL SPEAKER
BRIDGED
R RIGHT R
100 A
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
REAR RIGHT SPEAKER
CAUTION:
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:
3/4 CHANNEL SPEAKER
1/2 CHANNEL SPEAKER3/4 CHANNEL SPEAKER
1/2 CHANNEL SPEAKER3/4 CHANNEL SPEAKER

ENGLISH
5
The key to finding the problem in a misbehaving sound system
is to isolate parts of that system in a logical fashion to track down the fault.
The Protect-LED lighting up under the following conditions
1 - A short circuit on the loudspeaker leads.
2 - An internal amplifier fault that causes a DC offset on the loudspeaker output.
Should the amplifier go into diagnostic mode, simply disconnect all
RCA and speaker leads, while keeping +12 volt, power ground and
remote leads connected. Now turn the amplifier back on, and if the
Protect-LED lights, the amplifier has an internal fault.
If not, plug the RCA cables back, and reset the amplifier. If it goes into
diagnostic now, the fault lies in the input, either with bad cables or source unit.
If the amplifier seems fine with RCA cables plugged in, connect the speakers,
one at a time, and if one of the speakers or its wiring is faulty, it will
activate the protection system.
Amplifier heatsink overheating
The amplifiers will shut down when the heatsink temperature reaches 80 degrees centigrade (180 degrees Fahrenheit), and turn back
on once the unit has cooled down below that point.
Causes of overheating
1 - Inadequate cooling - relocate or remount to provide better natural airflow over the fins.
2 - Driving high power levels into low impedances - back off on the volume control, and/or make sure you are not loading the amplifier
with less than the recommended loudspeaker impedance.
Low output power
1 - Check that level controls have been set up properly.
2 - Make sure that the battery voltage, as measured at the amplifier’s +12 volt and ground terminals, is 11 volts or more.
3 - Check all +12 volt and ground connections.
Fuses blowing
1 - The use of loudspeaker impedances below the recommended minimums will draw more current - check.
2 - A short on the main +12 volt cable from the battery to the vehicle chassis will cause the main fuse to blow.
3 - If an amplifier fuse blows continually, with only +12 volt, ground and remote leads connected, the amplifier may be faulty.
System does not turn on
1 - Check all fuses.
Noise problems
System noise can be divided into two categories, hiss, and electrical interference.
Hiss, or white noise
1 - High levels of white noise usually occurs when amplifier level controls are turned up too high - readjust according to the procedures
in section ”Setting up systems after installation for best performance”
2 - Another major problem that can cause excessive hiss, is a noisy head unit - unplug the amplifier input RCA cables, and if the hiss
level reduces, the source unit is at fault.
Electrical interference
The inside of an automobile is a very hostile electrical environment. The multitude of electrical systems, such as the ignition system,
alternator, fuel pumps, air conditioners, to mention just a few, create radiated electrical fields, as well as noise on the +12 volt supply and
ground. Remember to isolate the problem - first unplug amplifier input RCA cables, if the noise is still present, check the speaker leads,
if not, plug the RCA’s back, and investigate the source driving the amplifier, one component at a time.
A ticking or whine that changes with engine RPM
1 - This problem could be caused by radiation pickup of RCA cables too near to a fuel pump or a distributor, for instance, - relocate cables.
2 - Check that the head unit ground is connected straight to the vehicle chassis, and does not use factory wiring for ground.
3 - Try to supply the head unit with a clean +12 volt supply directly from the battery +, instead of using a supply from the in dash
wiring/fusebox.
A constant whine
This type of noise can be more difficult to pinpoint, but is usually caused by some kind of instability, causing oscillations in the system.
1 - Check all connections, especially for good grounds.
2 - Make sure that no speaker leads are shorting to exposed metal on the vehicle chassis.
3 -RCA cables are notorious for their problematic nature, so check that these are good, in particular the shield connections.
Troubleshooting
POWER PROTECT
FUSE L LEFT L
FRONT SPEAKER
BRIDGED
R RIGHT R
100 A
POWER
GND REMOTE +12V

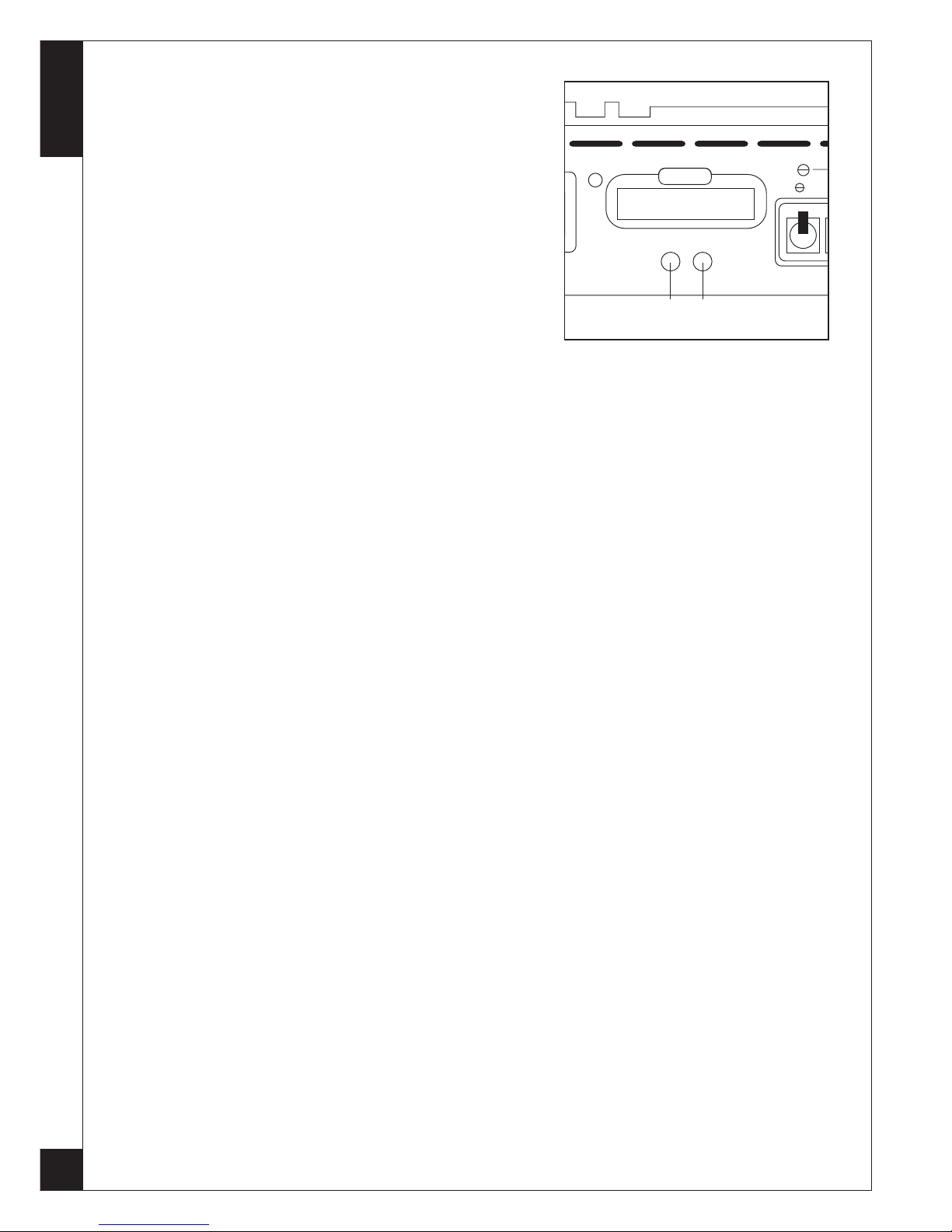

Operating-LED
(green) Electronic Protection-LED (red)

ENGLISH
6
SPECIFICATIONS (Subject to technical change)
Output power 4 x 500 Watt MAX or
2 x 1000 Watt MAX (Bridged) or
2 x 500 Watt MAX PLUS 1 x 1000 Watt MAX (Bridged)
Loudspeaker Impedance (stereo) 2-16 Ohm
Frequency Response 10-50 kHz ± 1dB
Total harmonic content (THD & N) <0,05% (1kHz)
Stereo seperation >60 dB
Weighted noise distance >100 dB
Input sensitivity 100 mV - 2 V (Low Level Input)
2 - 6 V (High Level Input)
Input Impedance 82 Ohm (High Level)
20 kOhm (Low Level)
Low-Passfilter 50-500 Hz
High-Passfilter 50-500 Hz
Supply +12 V (10-15 V), minus to ground
Fuse 100 A
Dimensions 295 x 55 x 500 mm
Accessories Screw Set, Spare Fuse & Cable-Bass Remote

POWER
GND REMOTE +12V
DEUTSCH
3
7
Elektrische Anschlüsse
Masseanschluss (GND)
Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst
kurz sein und an einem blanken, metallischen Punkt am Fahrzeugchassis angebracht werden. Achten
Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie
hat. Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.
Sehr geehrter Kunde,
bevor Sie mit der Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Ein optimaler
Einbau und der korrekte Anschluss des Geräts wird Ihnen eine hervorragende Wiedergabequalität
und einwandfreie Funktion über viele Jahre hinweg garantieren.
Installationshinweise
Ein Verstärker dieser Art eignet sich am Besten für den Einbau im Bereich des Kofferraums oder bei
ausreichenden Platzverhältnissen unter einem der Fahrzeugsitze. Vergewissern Sie sich, dass der
Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein
Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker
beschädigen. Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden, um
Verluste und Störungen zu vermeiden.
Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher. Bohren Sie dann die Löcher und
verschrauben Sie den Verstärker mit den beiliegenden Schrauben.
Achten Sie bei der Installation darauf, dass keine serienmäßig
im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer,
Sicherheitsgurte, Tank oder ähnliche Teile beschädigt werden.
AUTORADIO
SICHERUNG
STEUERLEITUNG
POWER PROTECT
FUSE L LEFT L
FRONT SPEAKER
BRIDGED
R RIGHT R L LEFT L
REAR SPEAKER
BRIDGED
R RIGHT R
100 A
+12VGND
BATTERIE
Gerätesicherung (FUSE)
Die integrierten Stecksicherungen schützen das Gerät
vor Kurzschlüssen und Überlastung. Der Wert ist für
Belastung bzw. Anschluss an 4 Ohm Lautsprecher
ausgelegt. Im 2 Ohm-Betrieb erhöht sich die Stromauf-
nahme um ca. 50%, das heißt die Gerätesicherungen
müssen eventuell gegen entsprechend höhere Werte
ausgetauscht werden.
Steuerleitung (REM)
Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) Ihress Steuergerätes (Autoradio)
mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten
des Autoradios automatisch mit ein.
Batterieanschluss (+12V)
Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Installieren
Sie eine zusätzliche Kabel-Sicherung (FUSE). Diese sollte, um absolute Betriebssicherheit zu
gewährleisten, möglichst nahe an der Batterie sein. Bitte benutzen Sie nur ausreichend dimensionierte
Kabel mit mindestens 12mm2für die Verbindung zwischen Verstärker und Batterie.

LPF
HPF
FULL
HIGH INPUT HIGH INPUT
X-OVER
HPF
X-OVER
FULL 0dB
BASS EQ R
L
LPF
12dB 50Hz
FREQ
250Hz MIN
GAIN
MAX 2CH
MODE
4CH
R
L
REMOTE
0dB
BASS EQ
12dB50Hz
FREQ
250HzMIN
GAIN
MAX
1/2 CH IN OUT 3/4 CH IN
1/2 CHANNEL 3/4 CHANNEL
2CH
MODE
4CH 2CH
MODE
4CH
ODER
CH 3/4
REAR
LOW INPUT
CAR STEREO CH 1/2
FRONT
TO REMOTE BOX
LPF
HPF
FULL
HIGH INPUT HIGH INPUT
X-OVER
HPF
X-OVER
FULL 0dB
BASS EQ R
L
LPF
12dB 50Hz
FREQ
250Hz MIN
GAIN
MAX 2CH
MODE
4CH
R
L
REMOTE
0dB
BASS EQ
12dB50Hz
FREQ
250HzMIN
GAIN
MAX
1/2 CH IN OUT 3/4 CH IN
1/2 CHANNEL 3/4 CHANNEL
Highpass-Filter mit einstellbarer Weichen-Frequenz
Falls der Verstärker für Hochtöner/Mitteltöner genutzt werden soll, stellen Sie den Schalter ”X-OVER”
auf ”HPF”. Stellen Sie die gewünschten Frequenz mit dem ”FREQ”-Regler und nur die Frequenzen
oberhalb dieses Werts werden verstärkt .
Bass-Boost:
Der Bass-Boost-Regler ”BOOST” hebt die Bass-Frequenzen an. Die gewünschte Bassanhebung
kann mit dem ”BASS BOOST”-Regler eingestellt werden.
Line-Outputs:
Das Eingangssignal der IN Verbindung L und R (REAR) werden direkt auf OUT L und R Ausgänge
weitergeleitet. Die OUT Verbindung erlaubt die Nutzung eines weiteren Verstärkers.
DEUTSCH
8
Hochpegeleingänge (High-Level Inputs)
Dieser Verstärker kann an jedes Autoradio oder Steuergerät mit Hochpegelausgängen angeschlossen
werden.
MASSE-ANSCHLUSS GND
AUTORADIO LAUTSPRECHER R (-)
AUTORADIO LAUTSPRECHER R (+)
AUTORADIO LAUTSPRECHER L (-)
AUTORADIO LAUTSPRECHER L (+)
MASSE-ANSCHLUSS GND
AUTORADIO LAUTSPRECHER R (-)
AUTORADIO LAUTSPRECHER R (+)
AUTORADIO LAUTSPRECHER L (-)
AUTORADIO LAUTSPRECHER L (+)
ACHTUNG:Bitte benutzen Sie nie die Hochpegeleingänge und Niedrigpegeleingänge
zur gleichen Zeit. Die kann zur Beschädigung des Verstärkers führen.
Eingänge, Lowpass-Filter & Kabelfernbedienung
Lowpass-Filter mit einstellbarer Weichen-Frequenz
Falls der Verstärker als Subwoofer-Verstärker genutzt werden soll, stellen Sie bitte den “FILTER”-
Regler auf “ON”. Stellen Sie dann die gewünschte Frequenz mit dem “LPF”-Drehregler ein. Diese
Funktion ermöglicht die Klangsteuerung des Subwoofers über den Lowpass-Filter.
RCA-Ausgänge des Steuergeräts mit
den RCA-Eingängen (INPUT CH1/2 und
CH3/4) verbinden.
Niedrigpegeleingänge (Low Level RCA Cinch Inputs)
Dieser Verstärker kann an jedes Autoradio oder Steuergerät mit Niedrigpegelausgängen (Cinch
RCA) angeschlossen werden.
Kabel-Fernbedienung (Remote Control)
Für die mitgelieferte Kabel-Fernbedienung dient dieser Remote-Anschluss. Mit der Fernsteuerung
kann das Basssignal stufenlos geregelt werden.
KABEL-FERNSTEUERUNG
Mono-Modus mit 2 Subwoofer:
RCA-Ausgänge des Steuergeräts nur mit den RCA-Eingängen (INPUT CH3/4) verbinden.

+
–
+
–
–
+
2CH
MODE
4CH
Schalten sie den Mode-
Schalter am gegenüber-
liegenden Panel auf 2CH.
POWER
GND REMOTE +12V
POWER
GND REMOTE +12V
POWER
GND REMOTE +12V
Mono/Subwoofer Modus mit 2 Subwoofer
Verbinden Sie die RCA-Anschlüsse 3/4 des Steuergeräts und
dem Verstärker nur mit qualitativ hochwertigen Cinch-Kabeln.
Verbinden Sie dann die
Subwoofer mit den
Ausgängen
SPEAKER OUTPUT
+ BRIDGED -
von Kanal 1/2 und
+ BRIDGED -
von Kanal 3/4 des Verstärkers.
3-Kanal Modus mit Stereo Front Lautsprechern und Mono/Subwoofer
Verbinden Sie die RCA-Anschlüsse 1/2 und 3/4 des Steuergeräts und dem Verstärker nur mit qualitativ
hochwertigen Cinch-Kabeln.
Verbinden Sie dann die
Front-/ Heck-Lautsprecher
mit den Ausgängen
SPEAKER OUTPUT
+ CH1 -, + CH2 -,
des Verstärkers.
Verbinden Sie dann den Subwoofer mit
SPEAKER OUTPUT + BRIDGED -
von Kanal 3/4 des Verstärkers.
DEUTSCH
3
9
Lautsprecher-Anschlüsse
4-Kanal Modus mit Front-/ Heck-Lautsprecher
Verbinden Sie die RCA-Anschlüsse 1/2 und 3/4 des Steuergeräts und dem Verstärker nur mit
qualitativ hochwertigen Cinch-Kabeln.
Verbinden Sie dann die
Front-/ Heck-Lautsprecher
mit den Ausgängen
SPEAKER OUTPUT
+ CH1 -, + CH2 -,
+ CH3 -, + CH4 -
des Verstärkers.
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
LS RECHTS FRONTLS LINKS HECK
LS LINKS FRONT
+
–
+
–
–
+
–
+
2 – 16 Ω 2 – 16 Ω
2 – 16 Ω 2 – 16 Ω
POWER PROTECT
FUSE L LEFT L
BRIDGED
R RIGHT R L LEFT L
1/2 CHANNEL SPEAKER
BRIDGED
R RIGHT R
100 A
LS RECHTS HECK
3/4 CHANNEL SPEAKER
MONO MONO
+
–
–
+
4 – 16 Ω 4 – 16 Ω
POWER PROTECT
FUSE L LEFT L
BRIDGED
R RIGHT R L LEFT L
BRIDGED
R RIGHT R
100 A
1/2 CHANNEL SPEAKER3/4 CHANNEL SPEAKER
LS RECHTS FRONT
LS LINKS FRONT
2 – 16 Ω
2 – 16 Ω
POWER PROTECT
FUSE L LEFT L
BRIDGED
R RIGHT R L LEFT L
BRIDGED
R RIGHT R
100 A
4 – 16 Ω
SUBWOOFER
1/2 CHANNEL SPEAKER3/4 CHANNEL SPEAKER

10
Fehler: keine Funktion
Ursache:
1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den
korrekten Wert der Sicherungen.
Fehler: kein Ton aus Lautsprecher
Ursache:
1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen
oder defekt.
2. Die Lautsprecher sind defekt.
Fehler: Ein bzw. zwei Kanäle ohne Funktion
Ursache:
1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt
Fehler: Verzerrungen aus Lautsprecher
Ursache:
1. Die Lautsprecher sind überlastet.
Drehen Sie den Gain-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und Hochton-Regler
am Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.
Fehler: Keine Bässe bzw. kein Stereo-Sound
Ursache:
1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)
1. Kurzschluss an den Lautsprechern bzw. Kabeln.
Fehler: Rauschen aus den Lautsprechern
Ursache:
1. Die Gain-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann
den Verstärker einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.
Störungen (Interferenzen)
Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden
Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können
durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:
• Benutzen Sie nur abgeschirmte Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
•Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen
Kabel im Fahrzeug. Sollte dieses nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug
verlegen. Die Cinchkabel sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen
mit dem Cinchkabel verlegt werden.
• Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen Anordnung verlegen.
Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem
Multi-Meter die Spannung der Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem
Plus-Terminal (+12V) des Verstärkers vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben
Sie den richtigen Masse-Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei
eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.
• Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind
korrosionsfrei und haben einen geringeren Kontakt-Widerstand.
Hinweis !
Im Verstärker integriert sind verschiedene elektronische Schutzsicherungen. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern,
aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der Verstärker ab, um größeren Schäden vorzubeugen.
Liegt eine der genannten Störungen vor, leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler,
wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der
Verstärker wieder in Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem
Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren Fachhändler zu
retournieren.
Fehlerbehebung
POWER PROTECT
FUSE L LEFT L
FRONT SPEAKER
BRIDGED
R RIGHT R
100 A
POWER
GND REMOTE +12V
Funktions-LED
(grün) Schutzschaltungs-LED (rot)
DEUTSCH

DEUTSCH
3
11
TECHNISCHE DATEN (Änderungen vorbehalten)
Ausgangsleistung 4 x 500 Watt MAX oder
2 x 1000 Watt MAX (Bridged) oder
2 x 500 Watt MAX PLUS 1 x 1000 Watt MAX (gebrückt)
Lautsprecher Impedanz (stereo) 2-16 Ohm
Frequenzgang 10-50 kHz ± 1dB
Klirrfaktor (THD & N) <0,05% (1kHz)
Kanaltrennung >60 dB
Signal Rauschabstand >100 dB
Eingangsempfindlichkeit 100 mV - 2 V (Niedrigpegeleingang)
2 - 6 V (Hochpegeleingang)
Eingangsimpedanz 82 Ohm (Hochpegeleingang)
20 kOhm (Niedrigpegeleingang)
Low-Passfilter 50-500 Hz
High-Passfilter 50-500 Hz
Betriebsspannung +12 V (10-15 V)
Sicherung 100 A
Abemessungen 295 x 55 x 500 mm
Zubehör beiliegend Schraubensatz, Ersatz-Sicherung und
Kabel-Bassfernbedienung

Distribution / Vertrieb:
Audio Design GmbH · www.audiodesign.de
Am Breilingsweg 3 · D-76709 Kronau (Germany)
Tel. [phone] - 9465-0 · Fax [phone] - 946510
DESIGN
12
