Bedienungsanleitung
Deutsch
2
Inhaltsverzeichnis
Seite
Einführung ............................................................................................................................................................... 3
Bestimmungsgemäße Verwendung ...................................................................................................................... 4
Symbolerklärung ..................................................................................................................................................... 4
Sicherheitshinweise ................................................................................................................................................ 5
Bedienelemente ...................................................................................................................................................... 6
Produktbeschreibung ............................................................................................................................................. 8
Mechanischer Einbau ............................................................................................................................................. 9
Einbaulage ...................................................................................................................................................... 9
Abnehmen und Anbringen des Frontbedienteils ........................................................................................ 10
Einbau in den Radioschacht ........................................................................................................................ 11
Ausbau .......................................................................................................................................................... 12
Elektrischer Anschluss ......................................................................................................................................... 13
Anschluss der Lautsprecher und der Stromversorgung ............................................................................. 14
Anschluss der Antenne ................................................................................................................................ 15
Anschluss der LINE-Ausgänge .................................................................................................................... 16
Anschluss AUX IN ........................................................................................................................................ 16
Bedienung ............................................................................................................................................................. 17
Allgemeine Bedienung ................................................................................................................................. 17
Menü-Einstellungen ...................................................................................................................................... 20
Radiobetrieb .................................................................................................................................................. 22
CD-Betrieb..................................................................................................................................................... 27
USB-/Speicherkartenbetrieb ........................................................................................................................ 29
Wartung ............................................................................................................................................................... 30
Handhabung ......................................................................................................................................................... 31
Entsorgung ............................................................................................................................................................ 31
Behebung von Störungen .................................................................................................................................... 31
Technische Daten ................................................................................................................................................. 33

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan-
leitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. [phone]
Fax [phone]
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.
www.conrad.de unter der Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Bedienungsanleitung
Deutsch
4
Bestimmungsgemäße Verwendung
Der Renkforce CD-7657 CD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen, Audio-CDs und
Audiodaten von passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken.
Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden.
Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeug-
batterie an Karosserie zugelassen. Das Gerät darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und
in Betrieb genommen werden.
Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt
wird.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
Symbolerklärung
Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

5
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Als Spannungsquelle darf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an
der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Gerät nie an eine andere
Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Bei geöffnetem Gerät oder überbrückter Sicherheitsschaltung kann unsichtbare Laserstrahlung
austreten. Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen
benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher
Strahlungsexposition führen.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen,
sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an
das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben,
die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.

Bedienungsanleitung
Deutsch
6
Bedienelemente

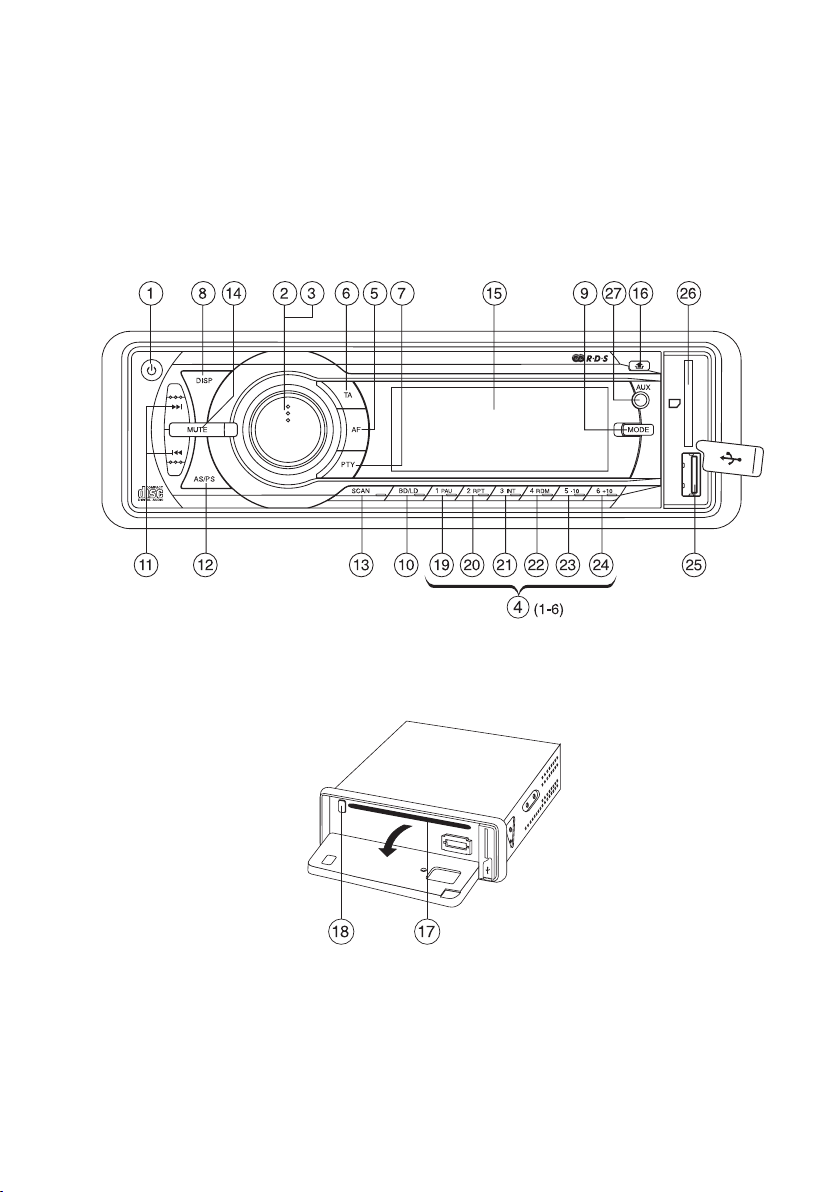

7
Bedienelemente
(1) Taste
(2) Taste SELECT
(3) Drehregler VOLUME
(4) Stationstasten 1-6
(5) Taste AF (ALTERNATIVE FREQUENCY)
(6) Taste TA (TRAFFIC ANNOUNCEMENT)
(7) Taste PTY (PROGRAM TYPE)
(8) Taste DISP (DISPLAY)
(9) Taste MODE
(10) Taste BD/LD
(11) Tasten  und 
(12) Taste AS/PS (AUTO SEEK/PROGRAM SEEK)
(13) Taste SCAN
(14) Taste MUTE
(15) LC-Display
(16) Taste
(17) CD-Schlitz
(18) Taste
(19) Taste PAU (PAUSE)
(20) Taste RPT (REPEAT)
(21) Taste INT (INTRO)
(22) Taste RDM (RANDOM)
(23) Taste Track-10 (nur bei MP3-Wiedergabe)
(24) Taste Track+10 (nur bei MP3-Wiedergabe)
(25) USB-Schnittstelle
(26) Speicherkartenleser
(27) Anschluss AUX

Bedienungsanleitung
Deutsch
8
Produktbeschreibung
Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, FM-Stereo-Radioteil, einer USB-Schnittstelle, einem
MMC/SD-Kartenlesegerät und einem CD/CD-R/CD-RW/MP3-Spieler mit den folgenden Merkmalen ausgestattet:
• Hohe Ausgangsleistung (4 x 40W max.)
• Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers
• Front-AUX zum Anschluss externer Audioquellen
• Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regelung
• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
• Loudness-Schaltung
• FM-Tuner mit RDS-Funktion
• Genaues elektronisches Abstimmen der Sender durch PLL-Tuner
• 18 programmierbare Stationsspeicher
• Manueller/Automatischer Sendersuchlauf in beide Suchrichtungen
• Automatische Senderspeicherung/Programmspeichersuchlauf
• Elektronische Erschütterungsunterdrückung zur Vermeidung von Aussetzern bei der CD-Wiedergabe
• Alphanumerisches DOT-Matrix-Display
• ID3-Tag-Anzeige bei MP3-Wiedergabe
• Uhrzeiteinstellung über RDS-System
• ISO-Anschlussterminal

9
Mechanischer Einbau
In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes
erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgese-
henen Bereich einzubauen.
Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm, diese Einbaumaße sind
genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.
Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten
Einbauort für das Autoradio.
Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des
Fahrers beeinflusst oder ihn vom Verkehrsgeschehen ablenkt.
Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantie-
ren.
Änderungen am Fahrzeug, die durch den Einbau des CD-Tuners oder anderer Komponenten
nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der
Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt
bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.
Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine
elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten
die Sicherheitshinweise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen
Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an
einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes.
Einbaulage
Der Einbauwinkel gegenüber der Horizontalen muss kleiner als 20° sein. Ein zu stark geneigtes Gerät kann zu
Problemen beim Abspielen von CDs führen.

Bedienungsanleitung
Deutsch
10
Mechanischer Einbau
Abnehmen und Anbringen des Frontbedienteils
Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.
• Bevor Sie das Frontbedienteil abnehmen, drücken Sie die Taste (1), um das Gerät auszuschalten.
• Drücken Sie die Taste (16) , das Bedienteil klappt auf.
• Drücken Sie das Bedienteil nach links und rasten Sie es auf der rechten Seite aus der Halterung aus.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die linke Seite wie in der unteren Abbildung gezeigt in die Halterung
ein (Schritt 1) und drücken Sie es nach links.
• Rasten Sie dann die rechte Seite des Bedienteils in die Halterung ein (Schritt 2).
• Klappen Sie das Bedienteil wieder nach oben und drücken Sie leicht auf die obere rechte Seite, bis es einrastet.
• Üben Sie keinen Druck auf das Display oder die Bedienungstasten aus.
Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.
Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann
einfach angebracht werden, indem Sie es oben rechts leicht gegen das Gerät drücken, bis es einrastet.
Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte Schutzhülle.

11
Mechanischer Einbau
Einbau in den Radioschacht
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Entfernen Sie die beiden Sicherungsschrauben des CD-Laufwerks (Bild1, Punkt1).
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt2).
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt3).
• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).
• Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert
ist (Bild3).
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie
das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4).
• Stecken Sie den Kunststoffrahmen wieder auf die Gerätefront auf.
Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demon-
tage des Gerätes.

Bedienungsanleitung
Deutsch
12
Mechanischer Einbau
• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.
• Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der
Fall sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen.
Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:
Ausbau
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis
das Gerät entriegelt ist.
• Lösen Sie die Befestigungsschraube an der Geräterückseite.
• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Lösen Sie die ISO-Anschluss-Stecker, den Antennenstecker und die LINE-Verbindungen.

13
Elektrischer Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.
Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss
während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig
angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter
oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die
Bordelektronik beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder
an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren
Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe
Kanten beschädigt werden kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische
Daten“).
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minus-
kennzeichen übereinstimmen.
Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhers-
teller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwen-
den eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.
Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwik-
kelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.
Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der
Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt.
Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten
Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahr-
zeugs) abgesichert sind.

Bedienungsanleitung
Deutsch
14
Elektrischer Anschluss
Anschluss der Lautsprecher und der Stromversorgung
Der CD-Tuner verfügt über einen ISO-Systemstecker.
Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung
(bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung
erfolgt der Anschluss über einen fahrzeugspezifischen Adapter, der im Fachhandel erhältlich ist.

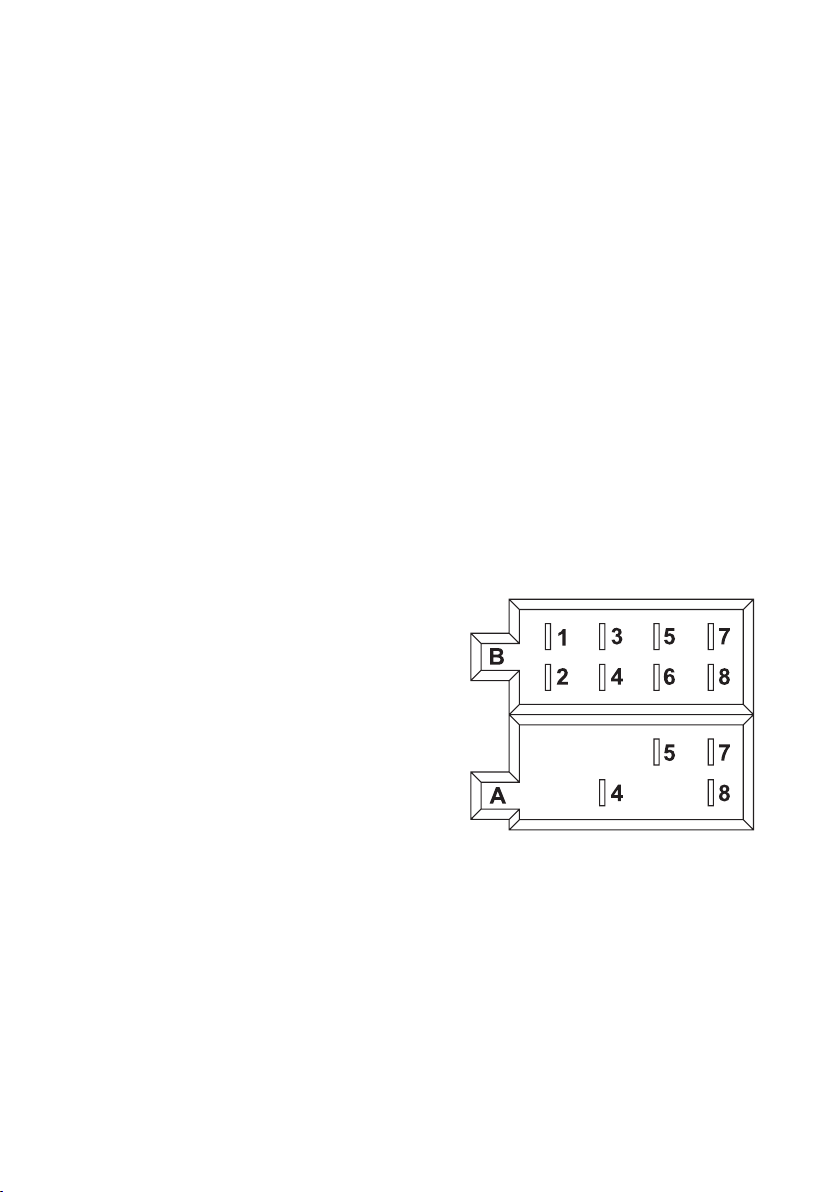

Die Kontaktbelegung der Anschlussbuchse am CD-Tuner entnehmen Sie bitte den nachfolgenden Bildern.
Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.
Systemstecker B (Lautsprecheranschluss)
(1) Lautsprecher rechts hinten (+)
(2) Lautsprecher rechts hinten (-)
(3) Lautsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Lautsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Lautsprecher links hinten (-)
Systemstecker A (Stromversorgung)
(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse

15
Elektrischer Anschluss
• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter
Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der
Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12V. Diese Leitung kann
für die Stromversorgung einer elektrischen Antenne, einer Verstärkerantenne, sowie als Einschaltspannung für
einen Leistungsverstärker verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter
Zündung +12V führt (Klemme 15 des Bordnetzes).
Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des
Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.
• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.
Bedingt durch die immer häufiger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die
elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet.
Anschluss der Antenne
• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse neben
den LINE-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passenden
Adapter, der im Fachhandel erhältlich ist.

Bedienungsanleitung
Deutsch
16
Elektrischer Anschluss
Anschluss der LINE-Ausgänge
Der CD-Tuner verfügt über einen LINE-Ausgang für den Anschluss eines Leistungsverstärkers.
Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte
Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.
Halten Sie die Länge der Anschlussleitungen möglichst kurz.
Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende
Einstreuungen in die Leitungen.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes
führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen
angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen
Daten“.
• Verbinden Sie die Buchsen LINE OUT an der Geräterückseite mit den Eingängen eines Leitungsverstärkers.
Die rote Buchse ist der Anschluss für den rechten Kanal
Die weiße Buchse ist der Anschluss für den linken Kanal
Anschluss AUX IN
An den Anschluss AUX (27) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden,
dessen Signal über die Fahrzeuglautsprecher wiedergegeben wird.
• Verbinden Sie den Anschluss AUX (27) mit dem Audioausgang des externen Gerätes.

17
Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit
dieser Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der
Überprüfung den Minuspol der Bordbatterie wieder an.
Allgemeine Bedienung
• Taste (1)
Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet.
Zum Einschalten kann auch jede andere Taste gedrückt werden.
• Taste SELECT (2) und Drehregler VOLUME (3)
Im Normalbetrieb wird mit dem Drehregler VOLUME (3) die Lautstärke geregelt.
Drücken Sie die Taste SELECT (2) ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung),
TRB (Hochtonklangregelung), BAL (Balanceeinstellung) und FAD (Fadereinstellung) durch Drehen des
Drehreglers VOLUME (3) zu verändern.
• Taste MODE (9)
Mit dieser Taste werden die verschiedenen Audioquellen gewählt. Jeder Tastendruck schaltet auf die
nächste Quelle um:
AUX > TUNER > CD > USB > SD
Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der
Auswahl übersprungen.

Bedienungsanleitung
Deutsch
18
Bedienung
• LC-Display (15)
Im LC-Display (15) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle
(Radioteil, CD-Player usw.) angezeigt.
• Taste DISP (8)
Mit dieser Taste werden verschiedene Informationen auf dem LC-Display (15) angezeigt. Durch erneutes Drücken
der Taste wird die Anzeige jeweils weitergeschaltet.
Wird die Taste nicht weiter betätigt, schaltet die Anzeige nach kurzer Zeit wieder auf die ursprüngliche Information
um.
Bei Empfang eines RDS-Senders
Radiobetrieb: Stationsname > Uhrzeit > Sendefrequenz > Programmtyp
CD-/MP3-Player-Betrieb: Trackanzeige > Uhrzeit > Stationsname > Sendefrequenz > Programmtyp
Bei Empfang eines Nicht-RDS-Senders
Radiobetrieb: Sendefrequenz > Uhrzeit > PTY NONE
CD-MP3-Player-Betrieb: Trackanzeige > Uhrzeit > Sendefrequenz > PTY NONE
• Taste MUTE (14)
Diese Taste aktiviert die Stummschaltung.
Drücken Sie die Taste, wenn Sie die aktuelle Wiedergabe kurzzeitig unterbrechen wollen, z.B. um sich bei Passanten
nach dem Weg zu erkundigen.
Um die Stummschaltung wieder zu deaktivieren drücken Sie die Taste MUTE (14) erneut.

19
Bedienung
• Taste BD/LD (10)
Diese Taste schaltet die Loudness-Funktion ein bzw. aus.
Drücken und halten Sie die Taste, um die Loudness-Funktion ein- bzw. auszuschalten:
LOUD ON: Die Loudness-Schaltung ist aktiviert.
LOUD OFF: Die Loudness-Schaltung ist abgeschaltet. Der Klang wird nicht beeinflusst.
Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine
Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird diesem
Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.
• Taste (16)
Drücken Sie diese Taste, um das Bedienteil aufzuklappen.
• Taste RESET
Diese Taste befindet sich hinter der Frontblende und setzt alle Einstellungen auf die werksseitig vorgegebenen
Werte zurück.
Drücken Sie diese Taste in folgenden Fällen:
- nach Abschluss der Einbau- und Anschlussarbeiten
- wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
- wenn im Display undefinierte Zeichen angezeigt werden

Bedienungsanleitung
Deutsch
20
Bedienung
Menü-Einstellungen
• Taste SELECT (2) und Drehregler VOLUME (3)
Um die Menüeinstellungen zu wählen, drücken Sie zuerst länger (>2 Sekunden) die Taste SELECT (2) und
anschließend drücken Sie diese Taste erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheint:
Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers VOLUME (3) ausgewählt.
TA SEEK/ALARM
TA SEEK: Das Gerät sucht bei Verlust der Verkehrsfunkinformation einen neuen Sender mit Verkehrsfunk-
Kennung.
TA ALARM: Das Gerät gibt einen Warnton ab, wenn die Verkehrsfunk-Kennung nicht mehr empfangen werden
kann.
PI SOUND/MUTE
Reaktion des Gerätes, wenn man in ein Sendegebiet kommt, in dem 2 unterschiedliche Sender mit unterschiedlicher
Programmidentifikation (PI) die gleiche AF (Alternativfrequenz) senden:
PI SOUND: Das Radio schaltet einige Sekunden auf den neuen Sender und dann wieder zurück.
PI MUTE: Der neue Sender wird stummgeschaltet.
RETUNE S/L
RETUNE S: Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach
30 Sekunden.
RETUNE L: Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach
90 Sekunden.
MASK DPI/ALL
Reaktion des Gerätes bei der Sendersuche:
MASK DPI: Alternativfrequenzen mit unterschiedlicher Programminformation (PI) werden nicht berücksichtigt.
MASK ALL: Alternativfrequenzen mit unterschiedlicher Programminformation (PI) und Alternativfrequenzen mit
hoher Signalstärke, jedoch ohne RDS Information werden nicht berücksichtigt.
