Renkforce SD-7629 User manual

Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. ©Copyright 2010 by Conrad Electronic SE. Legal notice These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved. © Copyright 2010 by Conrad Electronic SE. Information légales Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l’équipement. © Copyright 2010 by Conrad Electronic SE. Colofon DezegebruiksaanwijzingiseenpublicatievandefirmaConradElectronicSE,Klaus-Conrad-Str.1,D-92240Hirschau(www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2010 by Conrad Electronic SE.
Version 01/10
SD-7629
SD-Tuner Bedienungsanleitung Seite 2-29
SD-7629
SD-Tuner Operating Instructions Page 30-57
SD-7629
Syntoniseur SD Notice d´Emploi Page 58-85
SD-7629
SD-Tuner Gebruiksaanwijzimg Pagina 86-113
Best.-Nr. / ItemNo. / N° de commande / Bestnr.: 37 24 11
01_0110_04

Bedienungsanleitung
Deutsch
2
Inhaltsverzeichnis
Seite
Einführung ............................................................................................................................................................... 3
Bedienelemente ...................................................................................................................................................... 4
Bestimmungsgemäße Verwendung ...................................................................................................................... 6
Produktbeschreibung ............................................................................................................................................. 7
Symbolerklärung ..................................................................................................................................................... 7
Sicherheitshinweise ................................................................................................................................................ 8
Mechanischer Einbau ............................................................................................................................................. 9
Abnehmen und Anbringen des Frontbedienteils ........................................................................................ 10
Einbau in den Radioschacht ........................................................................................................................ 10
Ausbau .......................................................................................................................................................... 11
Elektrischer Anschluss ......................................................................................................................................... 12
Anschluss der Lautsprecher und der Stromversorgung ............................................................................. 13
Anschluss der Antenne ................................................................................................................................ 14
Anschluss der LINE-Ausgänge .................................................................................................................... 15
Anschluss AUX IN ........................................................................................................................................ 15
Bedienung ............................................................................................................................................................. 16
Allgemeine Bedienung ................................................................................................................................. 16
Menü-Einstellungen ...................................................................................................................................... 18
Radiobetrieb .................................................................................................................................................. 19
USB-/Speicherkartenbetrieb ........................................................................................................................ 23
Wartung ............................................................................................................................................................... 26
Handhabung ......................................................................................................................................................... 27
Entsorgung ............................................................................................................................................................ 27
Behebung von Störungen .................................................................................................................................... 27
Technische Daten ................................................................................................................................................. 29

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan-
leitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. [phone]
Fax [phone]
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.
www.conrad.de unter der Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Bedienungsanleitung
Deutsch
4

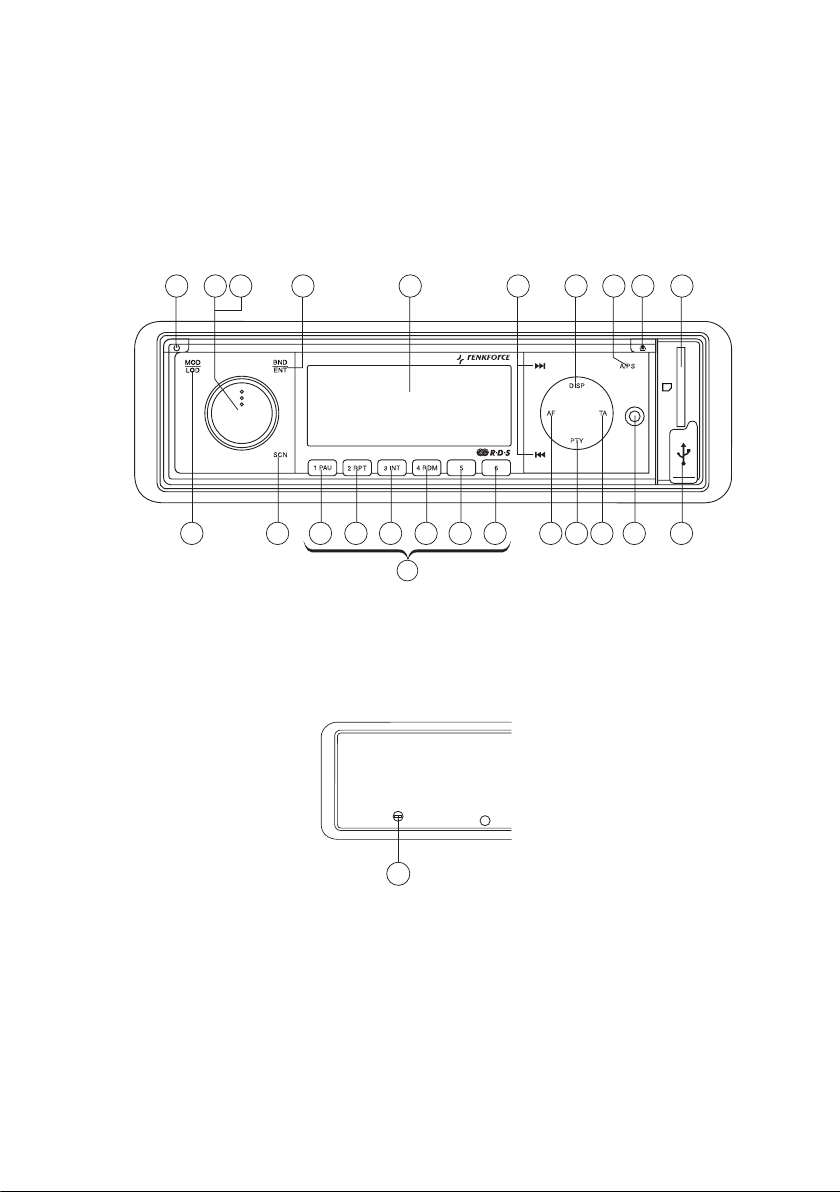

Bedienelemente
14 1581211 23110
(1-6)
4
1613917 18 19 20 21 75 6 24 22
2 3
25
RESET

5
(1) Taste
(2) Taste SELECT
(3) Drehregler VOLUME
(4) Stationstasten 1-6
(5) Taste AF (ALTERNATIVE FREQUENCY)
(6) Taste TA (TRAFFIC ANNOUNCEMENT)
(7) Taste PTY (PROGRAM TYPE)
(8) Taste DISP (DISPLAY)
(9) Taste MOD/LOD (MODE/LOUDNESS)
(10) Taste BND/ENT (BAND/ENTER)
(11) Tasten und
(12) Taste A/PS (AUTO SEEK/PROGRAM SEEK)
(13) Taste SCN (SCAN)
(14) LC-Display
(15) Taste
(16) Taste PAU (PAUSE)
(17) Taste RPT (REPEAT)
(18) Taste INT (INTRO)
(19) Taste RDM (RANDOM)
(20) Taste TRACK-10 (nur bei MP3/WMA-Betrieb)
(21) Taste TRACK+10 (nur bei MP3/WMA-Betrieb)
(22) USB-Schnittstelle
(23) Speicherkartenleser
(24) Anschluss AUX IN
(25) Taste RESET

Bedienungsanleitung
Deutsch
6
Bestimmungsgemäße Verwendung
Der Renkforce SD-7629 SD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen und Audiodaten von
passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken.
Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden.
Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeug-
batterie an Karosserie zugelassen. Das Gerät darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und
in Betrieb genommen werden.
Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt
wird.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

7
Produktbeschreibung
Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, FM-Stereo-Radioteil, einer USB-Schnittstelle und einem
MMC/SD-Kartenlesegerät mit den folgenden Merkmalen ausgestattet:
• Hohe Ausgangsleistung (4 x 40W max.)
• Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers
• Front AUX IN zum Anschluss externer Audioquellen
• Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regelung
• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
• Loudness-Schaltung
• FM-Tuner mit RDS-Funktion
• Genaues elektronisches Abstimmen der Sender durch PLL-Tuner
• 18 programmierbare Stationsspeicher
• Manueller/Automatischer Sendersuchlauf in beide Suchrichtungen
• Automatische Senderspeicherung/Programmspeichersuchlauf
• Alphanumerisches DOT-Matrix-Display
• ID3-Tag-Anzeige bei MP3-Wiedergabe
• Uhrzeiteinstellung über RDS-System
• ISO-Anschlussterminal
Symbolerklärung
Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

Bedienungsanleitung
Deutsch
8
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Als Spannungsquelle darf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an
der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Gerät nie an eine andere
Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen,
sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an
das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben,
die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.

9
Mechanischer Einbau
In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes
erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgese-
henen Bereich einzubauen.
Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm, diese Einbaumaße sind
genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.
Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten
Einbauort für das Autoradio.
Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des
Fahrers beeinflusst oder ihn vom Verkehrsgeschehen ablenkt.
Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantie-
ren.
Änderungen am Fahrzeug, die durch den Einbau des SD-Tuners oder anderer Komponenten
nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der
Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt
bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.
Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine
elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten
die Sicherheitshinweise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen
Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an
einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes.

Bedienungsanleitung
Deutsch
10
Abnehmen und Anbringen des Frontbedienteils
Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.
• Bevor Sie das Frontbedienteil abnehmen, drücken Sie die Taste (1), um das Gerät auszuschalten.
• Drücken Sie die Taste (15) und ziehen Sie das Bedienteil mit seiner rechten Seite vom Gerät ab.
• Rasten Sie die linke Seite aus ihrer Halterung aus.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die linke Seite in die Halterung ein und rasten dann die rechte Seite
des Bedienteils in die Arretierung ein.
• Üben Sie keinen Druck auf das Display oder die Bedientasten aus.
Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.
Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann
einfach angebracht werden, indem Sie es leicht gegen das Gerät drücken.
Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte Schutzhülle.
Zur Vermeidung von Fehlfunktionen sollten die Kontakte des Frontbedienteils und die Gegenstücke
am Gerät von Zeit zu Zeit mit einem in Alkohol getränkten Wattestäbchen gereinigt werden.
Einbau in den Radioschacht
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt1).
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt2).
• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).
2
182mm
53mm
3
4
1
1
2

11
• Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert
ist (Bild3).
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie
das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4).
• Stecken Sie die Rahmenblende des Frontbedienteils wieder auf das Gerät auf.
Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demon-
tage des Gerätes.

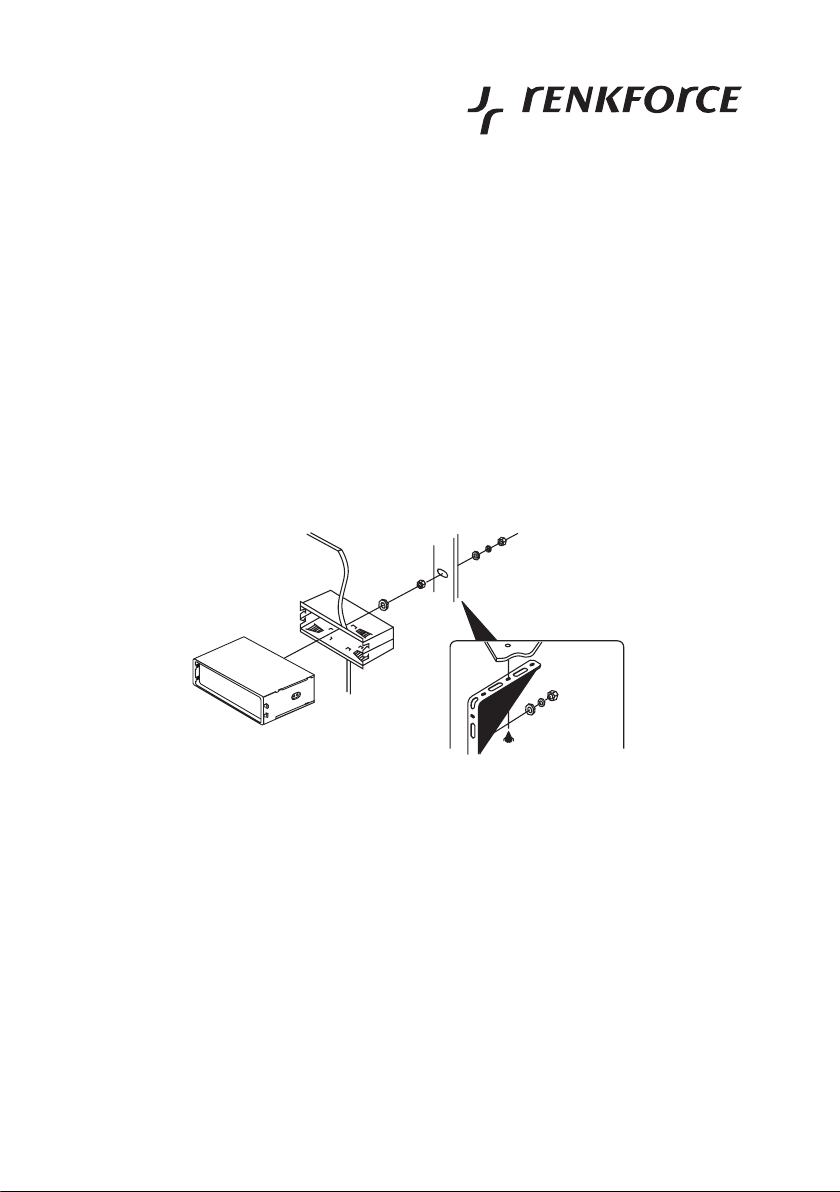

Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.
Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der Fall
sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen.
Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:
Ausbau
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis
das Gerät entriegelt ist.
• Lösen Sie die Befestigungsschraube an der Geräterückseite.
• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Lösen Sie die ISO-Anschluss-Stecker, den Antennenstecker und die LINE-Verbindungen.

Bedienungsanleitung
Deutsch
12
Elektrischer Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.
Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss
während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig
angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter
oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die
Bordelektronik beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder
an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren
Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe
Kanten beschädigt werden kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische
Daten“).
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minus-
kennzeichen übereinstimmen.
Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhers-
teller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwen-
den eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.
Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwik-
kelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.
Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der
Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt.
Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten
Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahr-
zeugs) abgesichert sind.

13
Anschluss der Lautsprecher und der Stromversorgung
Der SD-Tuner verfügt über einen ISO-Systemstecker.
Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte
vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der
Anschluss über einen Adapter.
Die Kontaktbelegung der Anschlussbuchse des SD-Tuners entnehmen Sie bitte den nachfolgenden Bildern.
Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.
Systemstecker B (Lautsprecheranschluss)
(1) Lautsprecher rechts hinten (+)
(2) Lautsprecher rechts hinten (-)
(3) Lautsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Lautsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Lautsprecher links hinten (-)
Systemstecker A (Stromversorgung)
(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse
B
135 7
2468
57
48
A

Bedienungsanleitung
Deutsch
14
• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei
ausgeschalteter Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient
zur Speicherung der Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12V. Diese
Leitung kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschaltspannung für
einen Autoverstärker verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter
Zündung +12V führt (Klemme 15 des Bordnetzes).
Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit
des Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.
• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.
Bedingt durch die immer häufiger verwendete Klebetechnik bzw. durch lackierte Metallteile
wird die elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Masse-
punkt geeignet.
Anschluss der Antenne
• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse
neben den LINE-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen
passenden Adapter, der im Fachhandel erhältlich ist.

15
Anschluss der LINE-Ausgänge
Der SD-Tuner verfügt über LINE-Ausgänge für den Anschluss eines Leistungsverstärkers.
Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte
Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.
Halten Sie die Länge der Anschlussleitungen möglichst kurz.
Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende
Einstreuungen in die Leitungen.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes
führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen
angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen
Daten“.
• Verbinden Sie die Buchsen LINE OUT an der Geräterückseite mit den Eingängen eines Leistungsverstärkers.
Die rote Buchse ist der Anschluss für den rechten Kanal
Die weiße Buchse ist der Anschluss für den linken Kanal
Anschluss AUX IN
An den Anschluss AUX IN (24) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden,
dessen Signal über die Fahrzeuglautsprecher wiedergegeben wird.
• Verbinden Sie den Anschluss AUX IN (24) mit dem Audioausgang des externen Gerätes.

Bedienungsanleitung
Deutsch
16
Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprü-
fung den Minuspol der Bordbatterie wieder an.
Allgemeine Bedienung
• Taste (1)
Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet. Zum Ausschalten muss die Taste länger gedrückt werden.

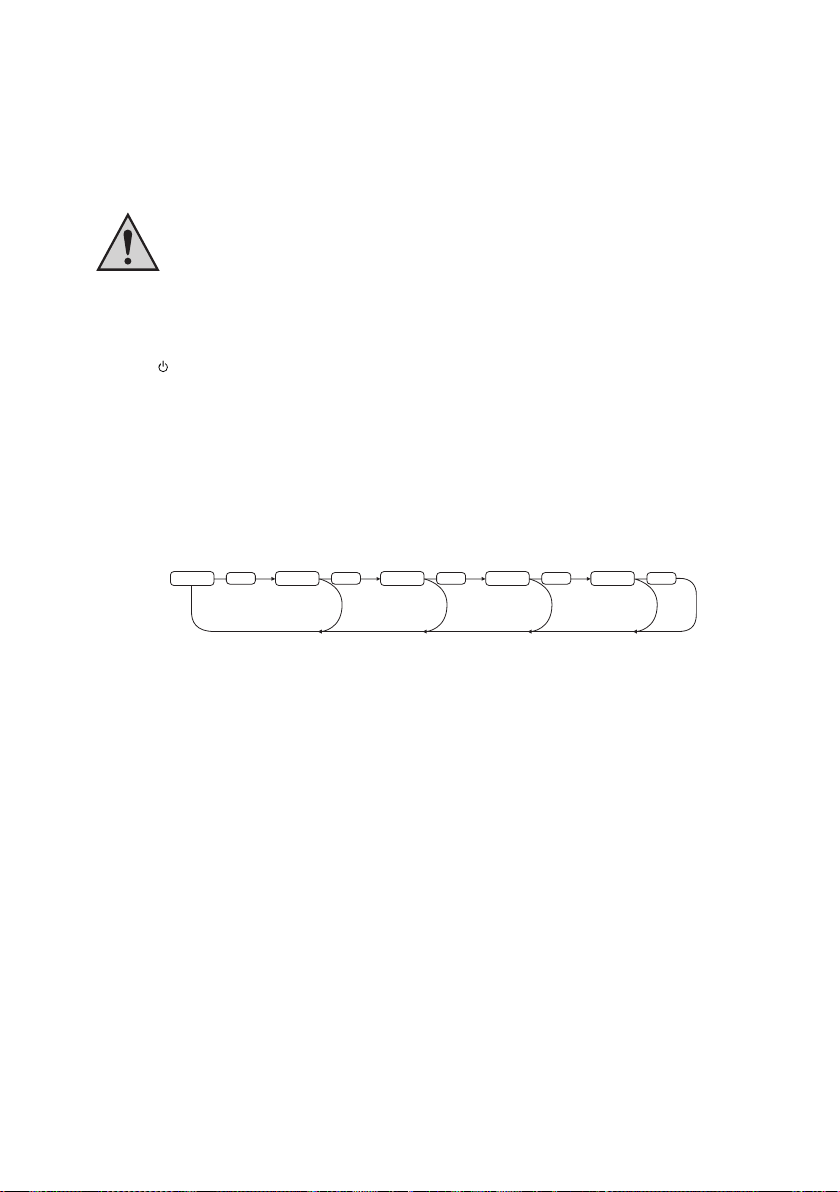

• Taste SELECT (2) und Drehregler VOLUME (3)
Im Normalbetrieb wird mit dem Drehregler VOLUME (3) die Lautstärke geregelt.
Drücken Sie die Taste SELECT (2) ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung),
TRE (Hochtonklangregelung), BAL (Balanceeinstellung) und FAD (Fadereinstellung) durch Drehen des Drehreglers
VOLUME (3) zu verändern.
• Taste DISP (8)
Mit dieser Taste werden verschiedene Informationen auf dem LC-Display (14) angezeigt. Durch erneutes Drücken
der Taste wird die Anzeige jeweils weitergeschaltet.
Wird die Taste nicht weiter betätigt, schaltet die Anzeige nach kurzer Zeit wieder auf die ursprüngliche Information
um.
Bei Empfang eines RDS-Senders
Radiobetrieb: Stationsname > Uhrzeit > Programmtyp > Sendefrequenz
SD/USB-Betrieb: Trackanzeige > Uhrzeit > Programmtyp > Sendefrequenz
Bei Empfang eines Nicht-RDS-Senders
Radiobetrieb: Sendefrequenz > Uhrzeit > PTY NONE
SD/USB-Betrieb: Trackanzeige > Uhrzeit > PTY NONE > Sendefrequenz
SEL SEL SEL SEL SEL
VOL BAS TRE BAL FAD

17
• Taste MOD/LOD (9)
Mit dieser Taste werden die verschiedenen Audioquellen gewählt. Jeder Tastendruck schaltet auf die
nächste Quelle um:
TUNER > SD-MMC > USB > AUX
Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der
Auswahl übersprungen.
Diese Taste schaltet außerdem die Loudness-Funktion ein bzw. aus. Drücken und halten Sie die Taste, um
die Loudness-Funktion ein- bzw. auszuschalten:
LOUD ON: Die Loudness-Schaltung ist aktiviert.
LOUD OFF: Die Loudness-Schaltung ist abgeschaltet. Der Klang wird nicht beeinflusst.
Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr.
Durch eine Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrek-
tur) wird diesem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.
• LC-Display (14)
Im Display (14) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle
(Radioteil, SD-Player usw.) angezeigt.
• Taste (15)
Drücken Sie diese Taste, um das Bedienteil zu entriegeln.
• Taste RESET (25)
Diese Taste setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück.
Drücken Sie diese Taste in folgenden Fällen:
- nach Abschluss der Einbau- und Anschlussarbeiten
- wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
- wenn im Display undefinierte Zeichen angezeigt werden
Wenn das Gerät nicht mehr reagiert und im Display Sternsymbole angezeigt werden, drücken
und halten Sie die Taste INT (18) und drücken dann die Taste (1). Das Gerät schaltet sich
ab und führt einen Software-Reset durch. Drücken Sie danach die Taste (1), um das Gerät
wieder einzuschalten.

Bedienungsanleitung
Deutsch
18
Menü-Einstellungen
• Taste SELECT (2) und Drehregler VOLUME (3)
Um die Menüeinstellungen zu wählen, drücken Sie zuerst länger (>2 Sekunden) die Taste SELECT (2) und
anschließend drücken Sie diese Taste erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheint:
Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers VOLUME (3) ausgewählt.
INVOL
Einstellung der Lautstärke beim Einschalten des Gerätes.
ADJ
Uhrzeiteinstellung
Drehen im Uhrzeigersinn stellt die Stunden ein.
Drehen gegen den Uhrzeigersinn stellt die Minuten ein.
Die Uhrzeit stellt sich bei Empfang eines RDS-Senders, der auch die Uhrzeitinformation in den RDS-
Daten sendet automatisch.
TAVOL
Einstellung der Lautstärke von Verkehrsfunkdurchsagen.
DSP
DSP NONE: Der digitale Signalprozessor ist ausgeschaltet.
ROCK: Die Klangcharakteristik ist für Rockmusik angepasst.
CLAS: Die Klangcharakteristik ist für klassische Musik angepasst.
FLAT: Der DSP ist eingeschaltet, es findet jedoch keine Klanganpassung statt.
POP: Die Klangcharakteristik ist für Popmusik angepasst

19
Radiobetrieb
RDS als Empfangskonzept
Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den
UKW RDS Sender mit ausgestrahlt.
Sie besitzen mit dem SD-7629 einen SD-Tuner, der in der Lage ist diese codierten Daten, die von fast allen
Sendeanstalten mit ausgestrahlt werden auszuwerten.
Folgende wesentlichen Zusatzinformationen werden gesendet:
- Programm Identifikation (PI)
- Verkehrsfunkkennung (TP)
- Verkehrsdurchsagekennung (TA)
- Programm Servicename (PS)
- Alternative Frequenzen (AF)
- Programmtyp (PTY)
- Uhrzeit (CT)
Programm Identifikation (PI)
Diese Daten helfen dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermöglichen dem Radio zwischen
Gebieten zu unterscheiden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei
schwächer werdendem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation
ausstrahlt.
Verkehrsfunk-Kennung (TP)
Durch dieses Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird.
Verkehrsdurchsage-Kennung (TA)
Durch dieses Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende
Wiedergabe einer anderen Quelle unterbrechen.
Programm Servicename (PS)
Diese Information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des
Autoradios wiedergegeben, z.B. BAYERN 3.

Bedienungsanleitung
Deutsch
20
Alternative Frequenzen (AF)
Es wird eine Liste von alternativen Frequenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der
empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach
einem Sender der besser zu empfangen ist, suchen muss.
Programmtyp (PTY)
Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik,
Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen.
Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch
nicht alle Sender an.
Uhrzeit (CT)
Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt es die
eingebaute Uhr automatisch.
Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen
gleichen, besser zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein
besserer Sender mit dem gleichen Programm vorhanden ist.
Kurze empfangsbedingte Signalabschwächungen können auch durch das RDS System nicht eliminiert werden, da
ein ständiges Hin und Herschalten des Autoradios die Folge wäre. Dies würde vom Hörer als weitaus störender
empfunden, als kurz auftretende Empfangsstörungen.
Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders
wird auf dem Autoradiodisplay angezeigt.
Funktion der einzelnen Tasten
• Stationstasten 1-6 (4)
Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwählen.
Um einen gerade gehörten Sender abzuspeichern einfach die gewünschte Taste länger als 1 Sekunde drücken.
Jeder der drei FM-Bandbereiche (FM1-3) hat sechs Stationstasten. Es können also insgesamt
18 Stationstasten belegt werden.
