OPERATOR’S MANUAL
6-1/2 in. CIRCULAR SAW
MANUEL D’UTILISATION
SCIE CIRCULAIRE DE 165 mm (6-1/2 po)
MANUAL DEL OPERADOR
SIERRA CIRCULAR DE 165 mm (6-1/2 pulg.)
R3204
To register your RIDGID
product, please visit:
http://register.RIDGID.com
Pour enregistrer votre
produit de RIDGID,
s’il vous plaît la visite:
http://register.RIDGID.com
Para registrar su producto
de RIDGID, por favor visita:
http://register.RIDGID.com
TABLE OF CONTENTS
****************
General Power Tool Safety
Warnings .........................................2-3
Circular Saw Safety Rules...............3-4

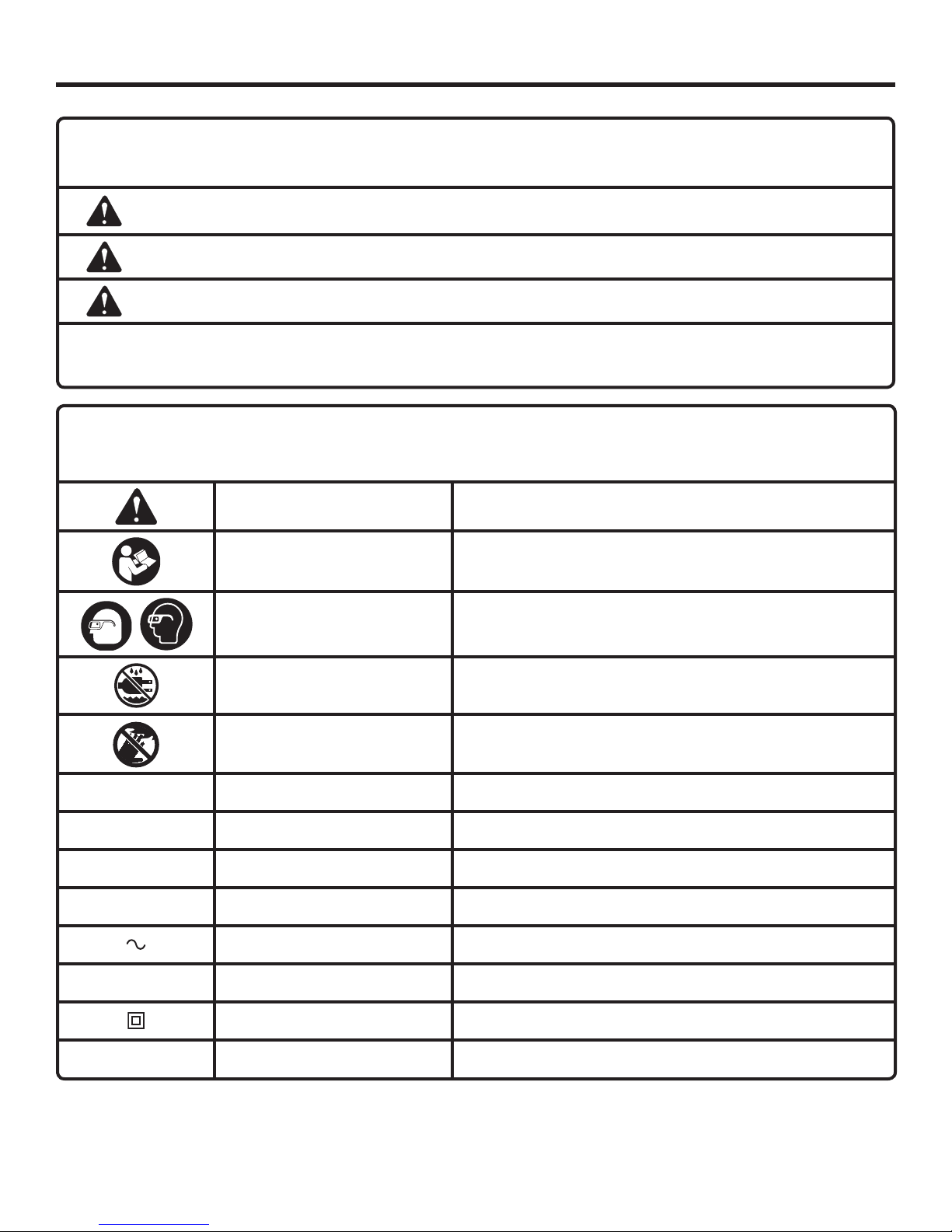

Symbols..............................................5
Electrical.............................................6
Features..............................................7
Assembly.........................................7-8
Operation.......................................8-12
Adjustments ................................12-13
Maintenance.....................................13
Accessories......................................14
Illustrations ..................................15-17
Parts Ordering and
Service ................................Back page
TABLE DES MATIÈRES
****************
Règles de sécurité relatives
aux outils electriques ......................2-3
Avertissements de sécurité
relatifs scie circulaire.......................3-4
Symboles............................................5
Caractéristiques électriques...............6
Caractéristiques .................................7
Assemblage.....................................7-8
Utilisation.......................................8-12
Réglages......................................12-13
Entretien ...........................................13
Accessoires ......................................14
Illustrations ..................................15-17
Commande de pièces et
dépannage ........................Page arrière
ÍNDICE DE CONTENIDO
****************
Advertencias de seguridad
para herramientas eléctricas ......... 2-3
Advertencias de seguridad
sierra circular ................................. 3-4
Símbolos............................................5
Aspectos eléctricos ...........................6
Características...................................7
Armado.......................................... 7-8
Funcionamiento........................... 8-12
Ajustes....................................... 12-13
Mantenimiento.................................13
Accesorios.......................................14
Ilustraciones .............................. 15-17
Pedidos de piezas y
servicio .........................Pág. posterior
Includes: Circular saw, blade, hex key,
Operator’s Manual Inclut : Scie circulaire, lame, clé hexagonale, manuel d’utilisation
Incluye: Sierra circular, hoja, llave
hexagonal, manual del operador
SAVE THIS MANUAL
FOR FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
WARNING:
To reduce the risk of injury, the
user must read and understand
the operator’s manual before
using this product.
AVERTISSEMENT :
Pour réduire les risques de
blessures, l’utilisateur doit lire
et veiller à bien comprendre
le manuel d’utilisation avant
d’utiliser ce produit.
ADVERTENCIA:
Para reducir el riesgo de
lesiones, el usuario debe leer
y comprender el manual del
operador antes de usar este
producto.

2 - English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the
risk of electric shock.
PERSONAL SAFETY
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.

3 - English
CUTTING PROCEDURES
DANGER:
Keep hands away from cutting area and the
blade. Keep your second hand on auxiliary
handle, or motor housing. If both hands are
holding the saw, they cannot be cut by the blade.
  Do not reach underneath the workpiece. The guard
can not protect you from the blade below the workpiece.
  Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
  Never hold piece being cut in your hands or across
your leg. Secure the workpiece to a stable platform.
It is important to support the work properly to minimize
body exposure, blade binding, or loss of control.
 Hold the power tool by insulated gripping surfaces only,
when performing an operation where the cutting tool
may contact hidden wiring or its own cord. Contact with
a “live” wire will also make exposed metal parts of the
power tool “live” and could give the operator an electric
shock.
  When ripping, always use a rip fence or straight edge
guide. This improves the accuracy of cut and reduces
the chance of blade binding.
  Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades that
do not match the mounting hardware of the saw will run
eccentrically, causing loss of control.
  Never use damaged or incorrect blade washers or
bolt. The blade washers and bolt were specially designed
for your saw, for optimum performance and safety of
operation.
KICKBACK CAUSES AND RELATED WARNINGS
Kickback is a sudden reaction to a pinched, bound or
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator;
When the blade is pinched or bound tightly by the kerf
closing down, the blade stalls and the motor reaction
drives the unit rapidly back toward the operator;
If the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the
top surface of the wood causing the blade to climb out
of the kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below:
Maintain a firm grip with both hands on the saw and
position your arms to resist kickback forces. Position
your body to either side of the blade, but not in line
with the blade. Kickback could cause the saw to jump
backwards, but kickback forces can be controlled by the
operator, if proper precautions are taken.
When blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the saw
motionless in the material until the blade comes to a
complete stop. Never attempt to remove the saw from
the work or pull the saw backward while the blade is
in motion or kickback may occur. Investigate and take
corrective actions to eliminate the cause of blade binding.
When restarting a saw in the workpiece, centre the
saw blade in the kerf and check that saw teeth are
not engaged into the material. If saw blade is binding,
it may walk up or kickback from the workpiece as the
saw is restarted.
Support large panels to minimise the risk of blade
pinching and kickback. Large panels tend to sag under
their own weight. Supports must be placed under the
panel on both sides, near the line of cut and near the
edge of the panel.
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to
bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
GENERAL POWER TOOL SAFETY WARNINGS
CIRCULAR SAW SAFETY WARNINGS
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unauthorized
parts or failure to follow Maintenance instructions may
create a risk of shock or injury.

4 - English
CIRCULAR SAW SAFETY WARNINGS
Do not use dull or damaged blades. Unsharpened
or improperly set blades produce narrow kerf causing
excessive friction, blade binding and kickback.
Bladedepthand beveladjustinglocking levers mustbe
tight and secure before making cut. If blade adjustment
shifts while cutting, it may cause binding and kickback.
Use extra caution when sawing into existing walls or
other blind areas. The protruding blade may cut objects
that can cause kickback.
LOWER GUARD FUNCTION
Check lower guard for proper closing before each
use. Do not operate the saw if lower guard does not
move freely and close instantly. Never clamp or tie the
lowerguardinto theopen position.If saw is accidentally
dropped, lower guard may be bent. Raise the lower guard
with the retracting handle and make sure it moves freely
and does not touch the blade or any other part, in all
angles and depths of cut.
Check the operation of the lower guard spring. If the
guard and the spring are not operating properly, they
must be serviced before use. Lower guard may operate
sluggishly due to damaged parts, gummy deposits, or a
build-up of debris.
Lower guard should be retracted manually only for
special cuts such as “plunge cuts” and “compound
cuts.” Raise lower guard by retracting handle and as
soon as blade enters the material, the lower guard
must be released. For all other sawing, the lower guard
should operate automatically.
Always observe that the lower guard is covering the
blade before placing saw down on bench or floor. An
unprotected, coasting blade will cause the saw to walk
backwards, cutting whatever is in its path. Be aware of the
time it takes for the blade to stop after switch is released.
ADDITIONAL SAFETY WARNINGS
 Use clamps or other practical way to secure and
support the workpiece to a stable platform. Holding the
work by hand or against your body is unstable and may
lead to loss of control.
Know your power tool. Read operator’s manual
carefully. Learn its applications and limitations, as well
as the specific potential hazards related to this tool.
Following this rule will reduce the risk of electric shock,
fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could
result in objects being thrown into your eyes, resulting in
possible serious injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the
risk of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Inspect tool cords periodically and, if damaged, have
repaired at your nearest authorized service center.
Constantly stay aware of cord location. Following this
rule will reduce the risk of electric shock or fire.
Check damaged parts. Before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will
reduce the risk of shock, fire, or serious injury.
Make sure your extension cord is in good condition.
When using an extension cord, be sure to use one
heavy enough to carry the current your product
will draw. A wire gauge size (A.W.G.) of at least
12 is recommended for an extension cord 50 feet
or less in length. A cord exceeding 100 feet is not
recommended. If in doubt, use the next heavier gauge.
The smaller the gauge number, the heavier the cord.
An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating.
Inspect for and remove all nails from lumber before
using this tool. Following this rule will reduce the risk of
serious personal injury.
If the power supply cord is damaged, it must be
replaced only by the manufacturer or by an authorized
service center to avoid risk.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.

5 - English
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Wear Eye Protection Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
No Hands Symbol Failure to keep your hands away from the blade will result in
serious personal injury.
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
min Minutes Time
Alternating Current Type of current
n
o
No Load Speed Rotational speed, at no load
Class II Tool Double-insulated construction
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

6 - English
DOUBLE INSULATION
Double insulation is a concept in safety in electric power
tools, which eliminates the need for the usual three-wire
grounded power cord. All exposed metal parts are isolated
from the internal metal motor components with protecting
insulation. Double insulated tools do not need to be
grounded.
WARNING:
The double insulated system is intended to protect
the user from shock resulting from a break in the
tool’s internal wiring. Observe all normal safety
precautions to avoid electrical shock.
NOTE: Servicing of a tool with double insulation requires
extreme care and knowledge of the system and should
be performed only by a qualified service technician. For
service, we suggest you return the tool to your nearest
authorized service center for repair. Always use original
factory replacement parts when servicing.
ELECTRICAL CONNECTION
This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 volts, 60 Hz, AC
only (normal household current). Do not operate this tool
on direct current (DC). A substantial voltage drop will cause
a loss of power and the motor will overheat. If your tool does
not operate when plugged into an outlet, double-check the
power supply.
EXTENSION CORDS
When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the tool will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.
When working outdoors with a tool, use an extension
cord that is designed for outside use. This type of cord is
designated with “W-A” OR “W” on the cord’s jacket.
Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.
**Ampere rating (on tool data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on
lumber, tools or other obstructions while you are
working with a power tool. Failure to do so can
result in serious personal injury.
WARNING:
Check extension cords before each use. If
damaged replace immediately. Never use tool with
a damaged cord since touching the damaged area
could cause electrical shock resulting in serious
injury.
ELECTRICAL

7 - English
FEATURES
PRODUCT SPECIFICATIONS
Blade Diameter......................................................6-1/2 in.
Blade Arbor .............................................................. 5/8 in.
Cutting Depth at 90°..............................................2-1/8 in.
Cutting Depth at 45°..............................................1-5/8 in.
Cutting Depth at 50°..............................................1-1/2 in.
No Load Speed ....................................6,100 r/min. (RPM)
Input ................................120 V, 60 Hz, AC only, 12 Amps
Net Weight................................................................. 8 lbs.
UNPACKING
This product requires assembly.
Carefully remove the tool and any accessories from the
box. All items listed in the Includes section must be
included at the time of purchase.
WARNING:
Do not use this product if any parts on the Includes
List are already assembled to your product when
you unpack it. Parts on this list are not assembled
to the product by the manufacturer and require
customer installation. Use of a product that may
have been improperly assembled could result in
serious personal injury.
If any parts are damaged or missing, please call
1-866-539-1710 for assistance.
WARNING:
If any parts are damaged or missing do not operate
this product until the parts are replaced. Use of
this product with damaged or missing parts could
result in serious personal injury.
WARNING:
Do not attempt to modify this tool or create
accessories not recommended for use with this
tool. Any such alteration or modification is misuse
and could result in a hazardous condition leading
to possible serious personal injury.
WARNING:
Do not connect to power supply until assembly
is complete. Failure to comply could result in
accidental starting and possible serious personal
injury.
ASSEMBLY
ATTACHING THE BLADE
See Figure 1, page 15.
WARNING:
A 6-1/2 in. blade is the maximum blade capacity
of the saw. Never use a blade that is too thick to
allow outer blade washer to engage with the flat
on the spindle. Larger blades will come in contact
with the blade guards, while thicker blades will
prevent blade screw from securing blade on
spindle. Either of these situations could result in a
serious accident.
Unplug the saw.
Remove the hex key from the storage area.
Depress the spindle lock button and remove the blade
screw and outer blade washer (“D” washer).
NOTE: Turn the blade screw counterclockwise to remove.
NOTICE:
To prevent damage to the spindle or spindle lock,
always allow motor to come to a complete stop
before engaging spindle lock.
NOTE: Do not run the circular saw with spindle lock engaged.
Wipe a drop of oil onto the inner flange bushing and outer
blade washer (“D” washer) where they contact blade.
WARNING:
If inner flange bushing has been removed, replace
it before placing blade on spindle. Failure to do
so will prevent blade from tightening properly and
could result in serious personal injury.
Retract the lower blade guard into the upper blade guard
using the lower blade guard handle. Make sure the lower
guard spring works properly, allowing the guard to move
freely.
Check to see that the saw teeth and arrow on the saw
blade and the arrow on the lower guard are pointing in
the same direction.

8 - English
REMOVING THE BLADE
See Figure 2, page 15.
Unplug the saw.
Remove the hex key from the storage area.
Depress the spindle lock button, and remove the blade
screw by turning it counterclockwise.
Remove outer blade washer (“D” washer).
Lift lower blade guard.
Remove blade.
Fit the saw blade inside the lower blade guard and onto
the spindle.
NOTE: The saw teeth point upward at the front of the
saw as shown.
Replace outer blade washer (“D” washer).
Depress the spindle lock button, then replace the blade
screw. Tighten the blade screw securely by turning it
clockwise.
Return the hex key to the storage area.
ASSEMBLY
OPERATION
DANGER:
Keep hands away from cutting area and the
blade. Keep your second hand on auxiliary
handle, or motor housing. If both hands are
holding the saw, they cannot be cut by the blade.
WARNING:
Do not allow familiarity with tools to make you
careless. Remember that a careless fraction of a
second is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product.
The use of attachments or accessories not
recommended can result in serious personal injury.
APPLICATIONS
You may use this tool for the purpose listed below:
Cutting all types of wood products (lumber, plywood,
paneling, composition board, and hard board)
Cross cutting/rip cutting wood products
Bevel cutting wood products
Pocket cutting wood products
WARNING:
Never use abrasive cut-off wheels of any kind with
this saw. Use of non wood cutting blades can result
in property damage or serious personal injury.
KICKBACK
See Figures 3 - 6, page 16.
Kickback occurs when the blade stalls rapidly and the saw
is driven back towards you. Blade stalling is caused by any
action which pinches the blade in the wood.
DANGER:
Release switch immediately if blade binds or saw
stalls. Kickback could cause you to lose control
of the saw. Loss of control may lead to serious
personal injury.
To guard against kickback, avoid dangerous practices
such as the following:
Setting blade depth incorrectly
Sawing into knots or nails in workpiece
Twisting the blade while making a cut
Making a cut with a dull, gummed up, or improperly set
blade
Supporting the workpiece incorrectly
Forcing a cut
Cutting warped or wet lumber
Operating the tool incorrectly or misusing the tool
To lessen the chance of kickback, follow these safety
practices:
Keep the blade at the correct depth setting. Less than a
full tooth of the blade teeth should be visible below the
workpiece.
Inspect the workpiece for knots or nails before cutting.
Never saw into a knot or nail.

9 - English
OPERATION
Make straight cuts. Always use a straight edge guide
when rip cutting. This helps prevent twisting the blade.
Use clean, sharp, and properly set blades. Never make
cuts with dull blades.
Support the workpiece properly before beginning a cut.
Use steady, even pressure when making a cut. Never
force a cut.
Do not cut warped or wet lumber.
Hold the saw firmly with both hands and keep your body
in a balanced position so as to resist the forces if kickback
should occur.
WARNING:
When using the saw, always stay alert and
exercise control. Do not remove the saw from
the workpiece while the blade is moving.
SAW BLADES
The best of saw blades will not cut efficiently if they are not
kept clean, sharp, and properly set. Using a dull blade will
place a heavy load on the saw and increase the danger of
kickback. Keep extra blades on hand so that sharp blades
are always available.
Gum and wood pitch hardened on blades will slow the saw
down. Remove saw blade from the saw and use gum and
pitch remover, hot water, or kerosene to remove these ac-
cumulations. DO NOT USE GASOLINE.
BLADE GUARD SYSTEM
See Figure 7, page 16.
The lower blade guard attached to the circular saw is there
for your protection and safety. Do not alter it for any reason.
If it becomes damaged, do not operate the saw until you
have the guard repaired or replaced. Always leave guard in
operating position when using the saw.
DANGER:
When sawing through work, lower blade guard
does not cover blade on the underside of work.
Since blade is exposed on underside of work, keep
hands and fingers away from cutting area. Any part
of your body coming in contact with moving blade
will result in serious injury.
WARNING:
To avoid possible serious injury, never use saw
when guard is not operating correctly. Check the
guard for correct operation before each use. The
guard is operating correctly when it moves freely,
and instantly returns to the closed position. If you
drop the saw, check the lower blade guard and
bumper for damage at all depth settings before
reuse.
WARNING:
Never tie the lower blade guard in a raised position.
Leaving the blade exposed could lead to serious
injury.
If at any time the lower blade guard does not snap closed,
unplug the saw from the power supply. Exercise the lower
guard by moving it rapidly back and forth from the full open
position to the closed position several times. Normally this
will restore the guard to its normal operating condition. If
it does not correct a slow or sluggish closing lower guard,
do not use the saw. Take it to an authorized factory service
center for repair.
STARTING/STOPPING THE SAW
See Figure 8, page 16.
To start the saw: Depress the switch trigger.
Always let the blade reach full speed, then guide the saw
into the workpiece.
WARNING:
The blade coming in contact with the workpiece
before it reaches full speed could cause the saw to
“kickback” toward you, resulting in serious injury.
To stop the saw: Release the switch trigger.
After you release the switch trigger, allow the blade to come
to a complete stop. Do not remove the saw from the
workpiece while the blade is moving.

10 - English
OPERATION
INDEXABLE LEVERS
See Figure 9, page 16.
The lock levers on the saw consist of a repositionable lever
and locking hex screw. The levers can be repositioned
without moving the hex screw for the best tightening
orientation.
To reposition the lever:
With the lever seated against the hex screw, rotate the
lever clockwise to lock the hex screw as tightly as pos-
sible with the lever in the current position.
Pull the lever away from the saw to disengage it from the
hex screw.
Keep a steady pull on the lever, then rotate the lever as
needed to the desired position on the hex screw.
Release the lever so that it snaps into place on the hex
screw.
NOTE: The lever may rotate slightly after release as it
properly seats on the hex screw.
ADJUSTING BLADE DEPTH
See Figure 10, page 16.
Always keep correct blade depth setting. Less than a full tooth
of the blade teeth should be visible below the workpiece.
More blade depth will increase the chance of kickback and
cause the cut to be rough. For more depth of cut accuracy,
a scale is located on the upper blade guard.
To adjust the blade depth:
Unplug the saw.
Rotate depth lock lever away from the base.
Determine the desired depth of cut.
Hold base flat against the workpiece and raise or lower
saw until the indicator mark on the saw aligns with the
desired depth on the scale.
Rotate depth lock lever toward the base to lock into
position.
NOTE: If the lever contacts the base prior to the base
being fully locked into position, refer to Indexable Levers
earlier in this manual to adjust the lever counterclockwise
on the hex screw.
NOTE: If the lever contacts the motor housing prior to the
base being loosened, refer to Indexable Levers earlier in
thismanual to adjustthe leverclockwise on the hex screw.
OPERATING THE SAW
See Figures 11 - 13, pages 16 and 17.
It is important to understand the correct method for operating
the saw. Refer to the figures in this section to learn the correct
and incorrect ways for handling the saw.
WARNING:
To make sawing easier and safer, always maintain
proper control of the saw by holding the saw
with two hands. Loss of control could cause an
accident resulting in possible serious injury.
DANGER:
When lifting the saw from the workpiece, the blade
is exposed on the underside of the saw until the
lower blade guard closes. Make sure the lower
blade guard is closed before setting the saw down.
WARNING:
Use clamps or other practical ways to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and could lead to loss of control which
could cause possible serious injury.
To make the best possible cut:
Hold the saw firmly with both hands.
Avoid placing your hand on the workpiece while making
a cut.
Support the workpiece so that the cut (kerf) is always to
your side.
Support the workpiece near the cut.
Clamp the workpiece securely so that the workpiece will
not move during the cut.
Always place the saw on the workpiece that is supported,
not the “cut off” piece.
Place the workpiece with the “good” side down.
Draw a guideline along the desired line of cut before
beginning the cut.
Keep the cord away from the cutting area. Always place
the cord to prevent it from hanging up on the workpiece
while making a cut.

11 - English
WARNING:
If the cord hangs up on the workpiece during a
cut, release the switch immediately and allow the
blade to come to a complete stop. Unplug the saw
and reposition the cord to prevent it from hanging
up again.
WARNING:
Using a saw with a damaged cord could result
in serious injury or death. If the cord has been
damaged, have it replaced before using the saw
again.
CROSS CUTTING/RIP CUTTING
See Figures 14 - 15, page 17.
When making a cross cut or rip cut, align the line of cut with
the outer blade guide notch on the base.
Since blade thicknesses vary, always make a trial cut in scrap
material along a guideline to determine how much, if any,
you must offset the guideline to produce an accurate cut.
NOTE: The distance from the line of cut to the guideline is
the amount you should offset the guide.
Secure the workpiece.
Clamp a straight edge to the workpiece using C-clamps.
Saw along the straight edge to achieve a straight rip cut.
NOTE: Do not bind the blade in the cut.
USING OPTIONAL EDGE GUIDE
See Figure 16, page 17.
Use an edge guide, part no. 202050001, when making long
or wide rip cuts with the saw.
To install the edge guide:
Unplug the saw.
Place edge guide through slots in base.
Adjust edge guide to the width needed.
Tighten edge guide lock knob securely.
When using an edge guide, position the face of the edge
guide firmly against the edge of workpiece. This makes for
a true cut without pinching the blade. The guiding edge of
the workpiece must be straight for your cut to be straight.
Use caution to prevent the blade from binding in the cut.
OPERATION
BEVEL CUTTING
See Figures 17 - 18, page 17.
To make the best possible cut:
Align the line of cut with the inner blade guide notch on
the base when making 45° bevel cuts.
Make a trial cut in scrap material along a guideline to
determine how much you should offset the guideline on
the cutting material.
Adjust the angle of cut to any desired setting between
zero and 50°. Positive stops are located at 0°, 15°,
22-1/2°, 30°, 45°, and 50°. Refer to To Adjust Bevel
Setting.
To adjust the bevel setting:
Unplug the saw.
Rotate bevel lock lever counterclockwise until the motor
housing moves freely.
Raise motor housing end of saw until you reach the
desired angle setting on bevel scale.
Rotate the bevel lock lever clockwise until the motor
housing is securely locked in place.
NOTE: If the lever contacts the base prior to the base
being fully locked in position, refer to Indexable Levers
earlier in this manual to adjust the lever counterclockwise
on the hex screw.
NOTE: If the lever contacts the base prior to the base
being loosened, refer to Indexable Levers earlier in this
manual to adjust the lever clockwise on the hex screw.
WARNING:
Attempting a bevel cut without having the bevel
lock knob securely tightened can result in serious
injury.
To bevel cut:
Hold the saw firmly with both hands as shown.
Rest the front edge of the base on the workpiece.
Start the saw and let the blade reach full speed.
Guide the saw into the workpiece and make the cut.
WARNING:
The blade coming in contact with the workpiece
before it reaches full speed could cause saw to
“kickback” toward you resulting in serious injury.
Release the trigger and allow the blade to come to a
complete stop.
Lift the saw from the workpiece.

12 - English
OPERATION
POCKET CUTTING
See Figure 19, page 17.
WARNING:
Always adjust bevel setting to zero before making
a pocket cut. Attempting a pocket cut at any other
setting can result in loss of control of the saw
possibly causing serious injury.
Adjust the bevel setting to 0°and lock the bevel adjust-
ment lever.
Set the blade to the correct blade depth setting.
Swing the lower blade guard up using the lower blade
guard handle.
NOTE: Always raise the lower blade guard with the handle
to avoid serious injury.
Hold the lower blade guard by the handle while keeping
your hand on the front handle as shown.
WARNING:
Never extend your fingers while holding the lower
blade guard handle. Extending your fingers may
result in contact with the blade, causing serious
injury.
Rest the front of the base flat against the workpiece with
the rear of the handle raised so the blade does not touch
the workpiece.
WARNING:
Always check to insure that your fingers are clear
of the blade before depressing the switch trigger.
Contact with the blade will cause serious injury.
Start the saw and let the blade reach full speed. Always
let the blade reach full speed then slowly lower blade into
the workpiece until base is flat against workpiece.
Guide the saw into the workpiece and make the cut.
WARNING:
Always cut in a forward direction when pocket
cutting. Cutting in the reverse direction could
cause the saw to climb up on the workpiece and
back toward you.
Release the trigger and allow the blade to come to a
complete stop.
Lift the saw from the workpiece.
Clear corners out with a hand saw or sabre saw.
WARNING:
Never tie the lower blade guard in a raised position.
Leaving the blade exposed could lead to serious
injury.
WARNING:
Before performing any adjustment, make sure the
tool is unplugged from the power supply and the
switch is in the OFF ( O ) position. Failure to heed
this warning could result in serious personal injury.
POSITIVE 0°BEVEL STOP
See Figure 20, page 17.
The saw has a positive 0°bevel stop that has been factory
adjusted to assure 0°angle of the saw blade when making
0°cuts. However, misalignment can occur during shipping.
ADJUSTMENTS
To check 0°bevel stop:
Unplug the saw.
Place saw in an upside down position on a workbench.
Move the lower blade guard out of the way so that the
saw blade is exposed.
Check the squareness of the saw blade to the base of
the saw using a combination square.

13 - English
ADJUSTMENTS
To adjust 0°bevel stop:
Unplug the saw.
Rotate the bevel lock lever counterclockwise to release.
Turn T8 setscrew with T8 screwdriver (not provided) and
adjust base until it is square with the saw blade.
Securely lock the bevel adjustment lever.
WARNING:
Attempting a bevel cut without having the bevel
adjustment lever securely locked in place can
result in serious injury.
MAINTENANCE
WARNING:
When servicing use only identical replacement
parts. Use of any other parts may create a hazard
or cause product damage.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken or destroy plastic which may
result in serious personal injury.
Electric tools used on fiberglass material, wallboard, spackling
compounds, or plaster are subject to accelerated wear and
possible premature failure because the fiberglass chips
and grindings are highly abrasive to bearings, brushes,
commutators, etc. Consequently, we do not recommend
using this tool for extended work on these types of materials.
However, if you do work with any of these materials, it is
extremely important to clean the tool using compressed air.
LUBRICATION
All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrication
is required.
POWER SUPPLY CORD REPLACEMENT
If replacement of the power supply cord is necessary, this
has to be done by the manufacturer or his agent in order to
avoid a safety hazard.
CHECKING/REPLACING EXTERNAL
BRUSHES
See Figure 21, page 17.
NOTE: The saw is equipped with externally accessible
brushes.
Unplug the saw.
WARNING:
Failure to unplug the tool could result in accidental
starting causing possible serious injury.
NOTE: Brush caps (2) are located on each side of the
motor housing.
Remove brush caps (2) using a screwdriver.
Remove brush assemblies (2).
Check for wear. Replace both brush assemblies when
either has less than 1/4 in. length of carbon remaining.
NOTE: Do not replace one side without replacing the
other.
Reassemble using new brush assemblies. Make sure
curvature of brush matches curvature of motor and that
brush moves freely in brush tube.
Reassemble by reversing the steps listed above.
Tighten all brush caps securely. Do not over tighten.

14 - English
To order these accessories, call 1-866-539-1710.
Edge Guide...................................................................................................................................................... 202050001
WARNING:
Current attachments and accessories available for use with this tool are listed above. Do not use any attachments
or accessories not recommended by the manufacturer of this tool. The use of attachments or accessories not
recommended can result in serious personal injury.
ACCESSORIES
ILLUSTRATIONS START ON PAGE 15 AFTER FRENCH AND
SPANISH LANGUAGE SECTIONS.
This product has a 90-day satisfaction guarantee policy, as well as a
three-year limited warranty. For warranty and policy details, please go to
www.RIDGID.com or call (toll free) 1-866-539-1710.
CALIFORNIA PROPOSITION 65
WARNING:
This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities
may contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other
reproductive harm. Wash hands after handling.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products and,
• arsenic and chromium from chemically treated lumber.
Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce
your exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are
specially designed to filter out microscopic particles.

2 - Français
AVERTISSEMENT
Lire tous les avertissements et toutes les
instructions. Ne pas suivre l’ensemble des
avertissements et des instructions peut entraîner une
électrocution, un incendie ou des blessures graves.
Conserver les avertissements et les instructions à des fins
de référence ultérieure. Le terme « outil motorisé », utilisé
dans tous les avertissements ci-dessous désigne tout outil
fonctionnant sur secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombre s sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions peuvent
causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre à
la prise secteur utilisée. Ne jamais modifier la fiche, de
quelque façon que ce soit. Ne jamais utiliser d’adaptateurs
de fiche avec des outils mis à la terre. Les fiches et prises
non modifiées réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru
lorsque le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou l’humidité.
La pénétration d’eau dans ces outils accroît le risque de choc
électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un cordon
endommagé ou emmêlé accroît le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon conçu pour
l’usage extrérieur pour réduire les risques de choc électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le
risque de décharge électrique.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur ou
brancher un outil dont le commutateur est en position de
marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs de dépoussiérage peut réduire
les dangers présentés par la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher ou
couvrir les cheveux longs. Les vêtements amples, bijoux et
cheveux longs peuvent se prendre dans les ouïes d’aération.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
 Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail mieux
et de façon moins dangereuse s’il est utilisé dans les limites
prévues.
 Ne pas utiliser l’outil si le commutateur ne permet pas de
le mettre en marche ou de l’arrêter. Tout outil qui ne peut
pas être contrôlé par son commutateur est dangereux et doit
être réparé.
 Débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives
réduisent les risques de démarrage accidentel de l’outil.
 Ranger les outils motorisés hors de la portée des enfants
et ne laisser personne n’étant pas familiarisé avec l’outil
ou ces instructions utiliser l’outil. Dans les mains de
personnes n’ayant pas reçu des instructions adéquates, les
outils sont dangereux.
  Entretenir les outils motorisés. Vérifier qu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. En
cas de dommages faire réparer l’outil avant de l’utiliser de
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ELECTRIQUES

3 - Français
nouveau. Beaucoup d’accidents sont causés par des outils
mal entretenus.
  Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.
 Utiliser l’outil, les accessoires et embouts, etc.
conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un
outil motorisé pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.
DÉPANNAGE
Les réparat ions doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques à
celles d’origine. Ceci assurera le maintien de la sécurité de
l’outil.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel.
L’usage de pièces non autorisées ou le non-respect des
instructions peut présenter des risques de choc électrique
ou de blessures.
MÉTHODE DE COUPE :
DANGER :
Garder les mains à l’écart de la zone de coupe
et de la lame. Garder la deuxième main sur la
poignée auxiliaire ou le boîtier du moteur. Lorsque
les mains sont utilisées pour tenir la scie, elle ne
risquent pas d’être coupées par la lame.
Ne pas passer les mains au-dessous de la pièce à couper.
La garde de lame n’offre aucune protection au-dessous de
la pièce à couper.
Ajuster la profondeur de coupe en fonction de l’épaisseur
de la pièce à travailler. Sous la pièce à travailler, on devrait
pouvoir distinguer moins d’une dent entière parmi celles de
la lame.
Ne jamais tenir une pièce en train d’être coupée à la
main ou posée sur la jambe. Immobiliser la pièce à
travailler sur une surface stable. Il est essentiel de soutenir
correctement la pièce à couper pour éviter les risques de
coupure, de blocage de la lame et de perte du contrôle.
 Tenir l’outil par ses surfaces de préhension isolées lors des
opérations pendant lesquelles l’outil de coupe peut entrer
en contact avec du câblage caché ou avec son propre
cordon d’alimentation. Le contact avec un fil sous tension
« électrifie » les pièces métalliques exposées de l’outil, ce
qui peut électrocuter l’utilisateur.
Pour la refente, toujours utiliser un guide longitudinal ou
une règle. Ceci accroît la précision de la coupe et réduit le
risque de blocage de la lame.
Toujours utiliser des lames dont l’alésage central est de
dimension et de forme adéquates (ruban à tranchant au
diamant ou lame ronde). Une lame incompatible avec la
quincaillerie de montage de la scie tournerait en faux rond,
causant la perte du contrôle.
Ne jamais utiliser de rondelles ou vis de lame incorrects
ou endommagés. Les rondelles et vis de lame fournis sont
conçus spécialement pour assurer une efficacité et une
sécurité maximum.
CAUSES DES EFFETS DE REBOND ET AUTRES
AVERTISSEMENTS
Le rebond est une réaction soudaine, causée par une lame
coincée, bloquée ou mal alignée et projetant la scie hors de
la pièce coupée vers le haut, en direction de l’opérateur;
Lorsque la lame est pincée ou bloquée par la fermeture du
trait de coupe, elle se bloque et la force du moteur projette
la scie en direction de l’opérateur;
Si la lame dévie dans le trait de coupe, les dents de l’arrière
risquent de mordre la surface de la planche, causant
la projection de la lame hors du bois, en direction de
l’opérateur.
Une mauvaise utilisation de la scie peut entraîner un rebond.
et/ou des méthodes de travail incorrectes et il peut être évité
en prenant les précautions suivantes :
Tenir fermementlascieaveclesdeuxmainsetpositionner
les bras de manière à pouvoir résister aux rebonds. Se
tenir d’un côté de lame, et non dans la trajectoire de
celle-ci. Le rebond peut causer un recul brutal de la scie,
mais s’il prend les précautions nécessaires, l’utilisateur peut
contrôler la force du rebond.
Si la lame se bloque ou si la coupe est interrompue pour
une raison quelconque, relâcher la gâchette et maintenir
la lame dans le trait de coupe jusqu’à ce qu’elle ait
complètement cessé de tourner. Pour éviter un rebond,
ne jamais essayer de retirer la scie de la pièce ou de
la tirer en arrière pendant que la lame est en rotation.
Déterminer et éliminer la cause du blocage de la lame.
Avant de remettre la scie en marche en cours de coupe,
centrer la lame dans le trait de scie et s’assurer que les
dents ne mordent pas dans le bois. Si la lame est bloquée,
elle peut causer un rebond et l’éjection du trait de coupe
lorsque la scie est remise en marche.
Soutenir les planches longues afin d’éviter les risques
de pincement de la lame et de rebond. Les planches de
grande taille ont tendance à ployer sous leur propre poids.
Des supports doivent être placés sous la planche, de chaque
côté, près du trait de coupe et du bord de la planche.
Ne pas utiliser de lames émoussées ou endommagées.
Une lames émoussée ou incorrectement réglée produit un
AVERTISSEMENTS DE SÉCURITÉ RELATIFS SCIE CIRCULAIRE
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ELECTRIQUES

4 - Français
trait de scie étroit, causant le pincement de la lame et le
rebond.
Les leviers de réglage de profondeur et d’angle de coupe
doivent être fermement serrés et assujettis avant de
commencer la coupe. Si la lame se dérègle en cours de
coupe, elle peut se bloquer et causer un rebond.
Soyez particulièrement prudent lors du sciage dans des
murs existants ou dans d’autres endroits obscures. La
lamepeutheurter des objets ou matériauxcausantunrebond.
FONCTION DE L’ÉCRAN PROTECTEUR
INFÉRIEUR
Avantchaque utilisation,s’assurerque la gardeinférieure
se ferme correctement avant chaque utilisation. Ne pas
utiliser la scie si la garde ne fonctionne pas librement
ou ne se ferme pas instantanément. Ne jamais bloquer
la garde inférieure en position ouverte. En cas de chute
accidentelle de la scie, la garde inférieure peut se déformer.
Relever la garde inférieure avec la poignée de rétraction et
vérifier qu’elle fonctionne librement et ne touche ni la lame, ni
aucune autre pièce, quelle que soit l’angle ou la profondeur
de coupe.
Vérifier le fonctionnement du ressort de la garde
inférieure. Tout problème de fonctionnement de la garde
et du ressort doit être corrigé avant d’utiliser la scie.
Des pièces endommagées, des résidus gommeux et les
accumulations de débris peuvent ralentir le fonctionnement
de la garde inférieure.
Lagardedoitêtrerétractée manuellementseulementpour
des coupes spéciales comme des « coupes plongeantes
» ou des « coupes combinées. » Relever le protège-lame
avec la poignée de rétraction puis relâcher-le dès que la
lame pénètre dans le matériau. La garde inférieure opérera
automatiquement pour toutes les autres coupes.
Toujours s’assurer que la garde inférieure couvre la lame
avant de poser la scie sur le sol ou un établi. Une lame
non protégée tournant en roue libre causerait un mouvement
en arrière de la scie, qui couperait tout ce qui se trouve sur
son passage. Tenir compte du temps nécessaire à l’arrêt
complet de la lame une fois que la gâchette est relâchée.
RÈGLES SUPPLÉMENTAIRES DE SÉCUIRITÉ
 Utiliser des serre-joint ou un autre système approprié pour
maintenir fermement la pièce sur une surface stable. Une
pièce tenue à la main ou contre son corps est instable et peut
causer une perte de contrôle.
Apprendre à connaître l’outil. Lire attentivement le
manuel d’utilisation. Apprendre les applications et les
limites de l’outil, ainsi que les risques spécifiques relatifs
à son utilisation. Le respect de cette consigne réduira
les risques d’incendie, de choc électrique et de blessures
graves.
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
Protection respiratoire. Porter un masque facial ou
un masque anti-poussière si le travail produit de la
poussière. Le respect de cette consigne réduira les risques
de blessures graves.
Protection auditive. Porter une protection auditive lors
de l’utilisation prolongée. Le respect de cette règle réduira
les risques de blessures graves.
Inspecter régulièrement le cordon d’alimentation de
l’outil et le cordon prolongateur. S’ils sont endommagés,
les confier au centre de réparations agréé le plus proche.
Toujours être conscient de l’emplacement du cordon. Le
respect de cette règle réduira les risques de choc électrique
et d’incendie.
Vérifier l’état des pièces. Avant d’utiliser à nouveau
l’outil, examiner soigneusement les pièces et dispositifs
de protection qui semblent endommagés afin de
déterminer s’ils fonctionnent correctement et s’ils
exercent les fonctions prévues. Vérifier l’alignement des
pièces mobiles, si les pièces mobiles sont pliées, les
bris de pièces, le montage et toutes autres conditions
pouvant nuire au fonctionnement. Toute protection ou
pièce endommagée doit être correctement réparée
ou remplacée dans un centre de réparations agréé. Le
respect de cette règle réduira les risques de choc électrique,
d’incendie et de blessures graves.
S’assurer que le cordon prolongateur est en bon état.
Si un cordon prolongateur est utilisé, s’assurer que
sa capacité est suffisante pour supporter le courant
de fonctionnement de l’outil. Un calibre de fil (A.W.G)
d’au minimum 16 est recommandé pour un cordon
prolongateur de 15 mètres (50 pi) maximum. L’usage d’un
cordon de plus de 30 m (100 pi) est déconseillé. En cas
de doute, utiliser un cordon du calibre immédiatement
supérieur. Moins le numéro de calibre est élevé, plus
la capacité du fil est grande. Un cordon de capacité
insuffisante causerait une baisse de la tension de ligne,
entraînant une perte de puissance et une surchauffe.
Inspecter la pièce et retirer les clous éventuels avant
d’utiliser cet outil. Le respect de cette consigne réduira
les risques de blessures graves.
Si le cordon d’alimentation est endommagé, il doit être
remplacé uniquement pas le fabricant ou par un centre de
réparation agréé pour éviter tout risque.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
AVERTISSEMENTS DE SÉCURITÉ RELATIFS SCIE CIRCULAIRE

5 - Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.
Avertissement concernant
l’humidité Ne pas exposer à la pluie ou l’humidité.
Symbole mains à l’écart Le non-respect de cette mise en garde peut entraîner des
blessures graves.
V Volts Tension
A Ampères Intensité
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
Courant alternatif Type de courant
n
o
Vitesse à vide Vitesse de rotation à vide
Outil de la classe II Construction à double isolation
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER: Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).

6 - Français
DOUBLE ISOLATION
La double isolation est un dispositif de sécurité utilisé sur
les outils à moteur électriques, éliminant le besoin pour un
cordon d’alimentation trois fil avec prise de terre habituel.
Toutes les pièces métalliques exposées sont isolées des
composants internes du moteur. Les outils à double isolation
ne nécessitent pas de mise à la terre.
AVERTISSEMENT :
Le système à double isolation est conçu pour
protéger l’utilisateur contre les chocs électriques
causés par une rupture du câblage interne de l’outil.
Prendre toutes les précautions de sécurité normales
pour éviter les chocs électriques.
NOTE : Le dépannage d’un outil à double isolation exigeant
des précautions extrêmes et la connaissance du système,
il ne doit être confié qu’à un technicien de service qualifié.
En ce qui concerne les réparations, nous recommandons de
confier l’outil au centre de réparation le plus proche. Utiliser
exclusivement des pièces d’origine pour les réparations.
CONNEXION ÉLECTRIQUE
La perceuse est équipée d’un moteur électrique de précision.
Elle doit être branchée sur une alimentation 120 V, 60 Hz, c.a.
seulement (courant résidentiel standard). Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.
CORDONS PROLONGATEURS
Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter le prélèvement
de courant du moteur. Un cordon de capacité insuffisante
causerait une baisse de la tension de ligne, entraînant
une perte de puissance et une surchauffe. Se reporter au
tableau ci-dessous pour déterminer la taille de fils requise
pour un cordon donné. Utiliser exclusivement des cordons
homologués par Underwriter’s Laboratories (UL).
Pour les travaux à l’extérieur, utiliser un cordon spécialement
conçu à cet effet. La gaine des cordons de ce type porte
l’inscription « W-A » ou « W ».
Avant d’utiliser un cordon prolongateur, vérifier que les fils
ne sont ni détachés ni exposés et que l’isolation n’est ni
coupée, ni usée.
**Intensité nominale (sur la plaquette signalétique de l’outil)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Longueur
du cordon Calibre des fils (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Utilisé sur circuit de calibre 12 – 20 A
NOTE : AWG = American Wire Gauge
AVERTISSEMENT :
Maintenir le cordon prolongateur à l’écart de la
zone de travail. Lors du travail avec un cordon
électrique, placer le cordon de manière à ce qu’il ne
risque pas de se prendre dans les pièces de bois,
outils et autres obstacles. Ne pas prendre cette
précaution peut entraîner des blessures graves.
AVERTISSEMENT :
Vérifier l’état des cordons prolongateurs avant
chaque utilisation. Remplacer immédiatement tout
cordon endommagé. Ne jamais utilise un outil dont
le cordon d’alimentation est endommagé car tout
contact avec une partie dénudée pourrait causer
un choc électrique et des blessures graves.
CARACTÉRISTIQUES ÉLECTRIQUES

7 - Français
CARACTÉRISTIQUES
FICHE TECHNIQUE
Diamètre de la lame.............................. 165 mm (6-1/2 po)
Axe de lame................................................16 mm (5/8 po)
Profondeur de coupe à 90°.................... 54 mm (2-1/8 po)
Profondeur de coupe à 45°.................... 41 mm (1-5/8 po)
Profondeur de coupe à 50°.................... 38 mm (1-1/2 po)
Vitesse à vide ........................................ 6 100 r/min (RPM)
Alimentation.................. 120 V, 60 hZ, c.a. seulement, 12A
Poids net ......................................................... 3.6 kg (8 lb)
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’outil et les accessoires de la
boîte. Tous les articles énumérés sous Inclut doivent se
trouver dans l’emballage au moment de l’achat.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la liste
des inclut sont déjà assemblés. Certaines pièces
figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait
d’utiliser un produit qui a été assemblé de façon
inadéquate peut entraîner des blessures.
Si des pièces sont manquantes ou endommagées,
appeler le 1-866-539-1710.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser cet outil avant qu’elles aient été
remplacées. L’utilisation sûre de ce produit avec
les pièces manquent ou sont endommagées
pourrait entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer
des accessoires non recommandés pour l’outil. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des
conditions dangereuses, risquant d’entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas brancher sur le secteur avant d’avoir
terminé l’assemblage. Le non respect de cet
avertissement peut causer un démarrage
accidentel, entraînant des blessures graves.
ASSEMBLAGE
INSTALLATION DE LA LAME
Voir la figure 1, page 15.
AVERTISSEMENT :
La taille maximum de lame pouvant être utilisée
sur cette scie est de 165 mm (6-1/2 po). Ne jamais
utiliser une lame trop épaisse pour permettre à la
rondelle extérieure de la lame de s’engager sur les
méplats de la broche. Des lames de trop grand
diamètre toucheraient les protections de lame et
des lames trop épaisses empêcheraient que le
boulon puisse maintenir la lame sur la broche. Ces
deux situations peuvent causer un accident grave.
Débrancher la scie.
Retirer la clé hexagonale du compartiment de rangement.
Appuyer sur le bouton de verrouillage de la broche retirer
le vis de lame et la rondelle extérieure (rondelle « D »).
NOTE : Tourner le vis de lame vers la gauche pour le retirer.
AVIS :
Pour éviter des dommages à la broche et à son
verrouillage, toujours laisser le moteur s’arrêter
complètement avant d’engager le verrouillage.
NOTE : Ne pas utiliser la scie circulaire avec le verrouillage
de broche engagé.
Appliquer une mince couche d’huile sur la surface de
contact de la douille à collerette intérieure et de la rondelle
extérieure (en « D ») avec la lame.
AVERTISSEMENT :
Si la douille à collerette intérieure a été retirée,
la remettre en place avant d’installer la lame
sur la broche. L’absence de cette pièce pourrait
causer un accident, car la lame ne serait pas
correctement serrée.
