Rittal Flex-Block User manual

Sockel-System Flex-Block 200 mm
Flex-Block base/plinth system 200 mm
Socles Flex-Block 200 mm
Montage- und Bedienungsanleitung
Assembly and operating instructions
Notice d’emploi et de montage

2 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
90°
2–4,
14–15 56713
8–9 10 10 11 12
12
Inhaltsverzeichnis/Contents/Sommaire
Zubehör/Accessories/Accessoires

3Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Flex-Block Eckstücke
Flex-Block Corner pieces
Flex-Block Pièces d’angle
Best.-Nr.
Model No.
Référence 8200.000
15000 3750
4 x
4 x
4 x
4,0 x 10 32 x
M12 x 40 4 x
Ø 12 8 x
Ø 4,3 8 x
M12 4 x
F [N]
Flex-Block Blenden, geschlossen
Flex-Block Trim panels, unvented
Flex-Block Plaques de socle, sans aération
Best.-Nr.
Model No.
Référence 8X00.XXX
2 x

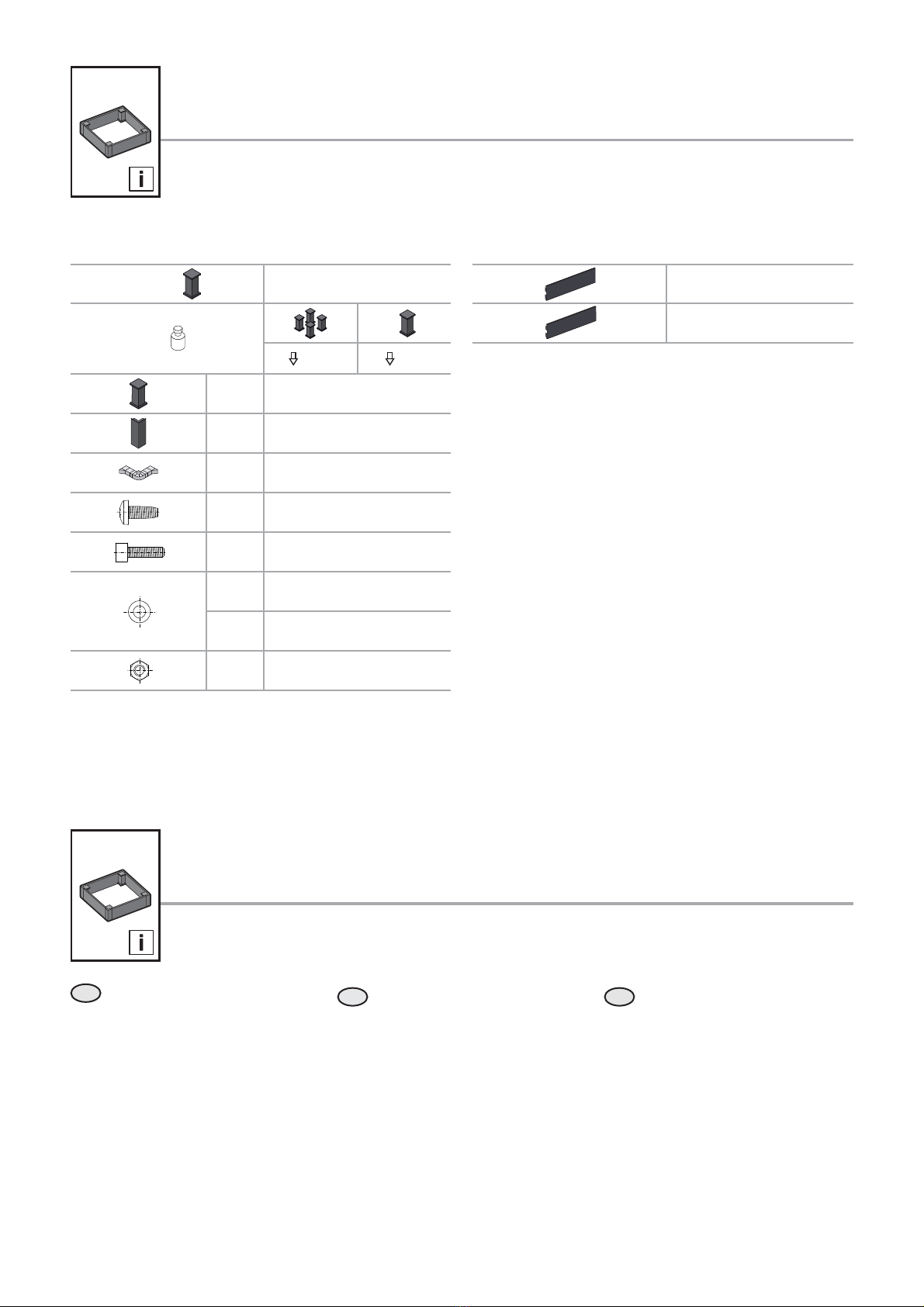

Lieferumfang/Scope of supply/Composition de la livraison
Technische Informationen
Technical information
Informations techniques
D
Brandklasse: UL 94 – HB
Brandlast: 78 MJ (bei 200 mm Sockel)
Temperaturbeständigkeit: -40°C – +80°C
IK-Code: 07
EN
Fire classification: UL 94 - HB
Fire load: 78 MJ (for 200 mm base/plinth)
Temperature resistance: -40°C – +80°C
IK code: 07
F
Classe de feu : UL 94 - HB
Charge calorifique : 78 MJ
(pour un socle de 200 mm)
Constance thermique : -40°C – +80°C
Code IK : 07

4 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
D
Hinweise zur Dokumentation
Die Montageanleitung richtet sich an alle
Personen, die über eine entsprechende
Fachausbildung verfügen, um Sockel norm-
gerecht mit elektrischen, elektronischen,
mechanischen oder pneumatischen
Betriebsmitteln auszurüsten, am Bestim-
mungsort aufzustellen bzw. zu montieren
und betriebsfertig anzuschließen.
Mitgeltende Unterlagen
Für die hier beschriebenen Ausrüstungsge-
genstände existiert die Montageanleitung als
Papierdokument dem Artikel beiliegend. Für
Schäden, die durch Nichtbeachtung dieser
Anleitung entstehen, übernehmen wir keine
Haftung. Zusätzlich gelten auch die Anlei-
tungen des verwendeten Zubehörs.
Sicherheitshinweise
Gefahr!
Unmittelbare Gefahr für Leib
und Leben.
Der Sockel ist für folgende
Produktserien geeignet:
䡲TS
䡲SE
䡲PC
Montage und Aufstellung
䡲Um ein evtl. Kippen des Sockels im
verbauten Zustand mit Aufbauten (z. B
Schrank-/Pult-/Standsystemen, Bedien-
gehäusen) zu verhindern, muss dieser
unbedingt am Boden verschraubt werden.
Ein zusätzliches Fixieren der Aufbauten
an einer Wand kann mittels Wandhalter
erfolgen.

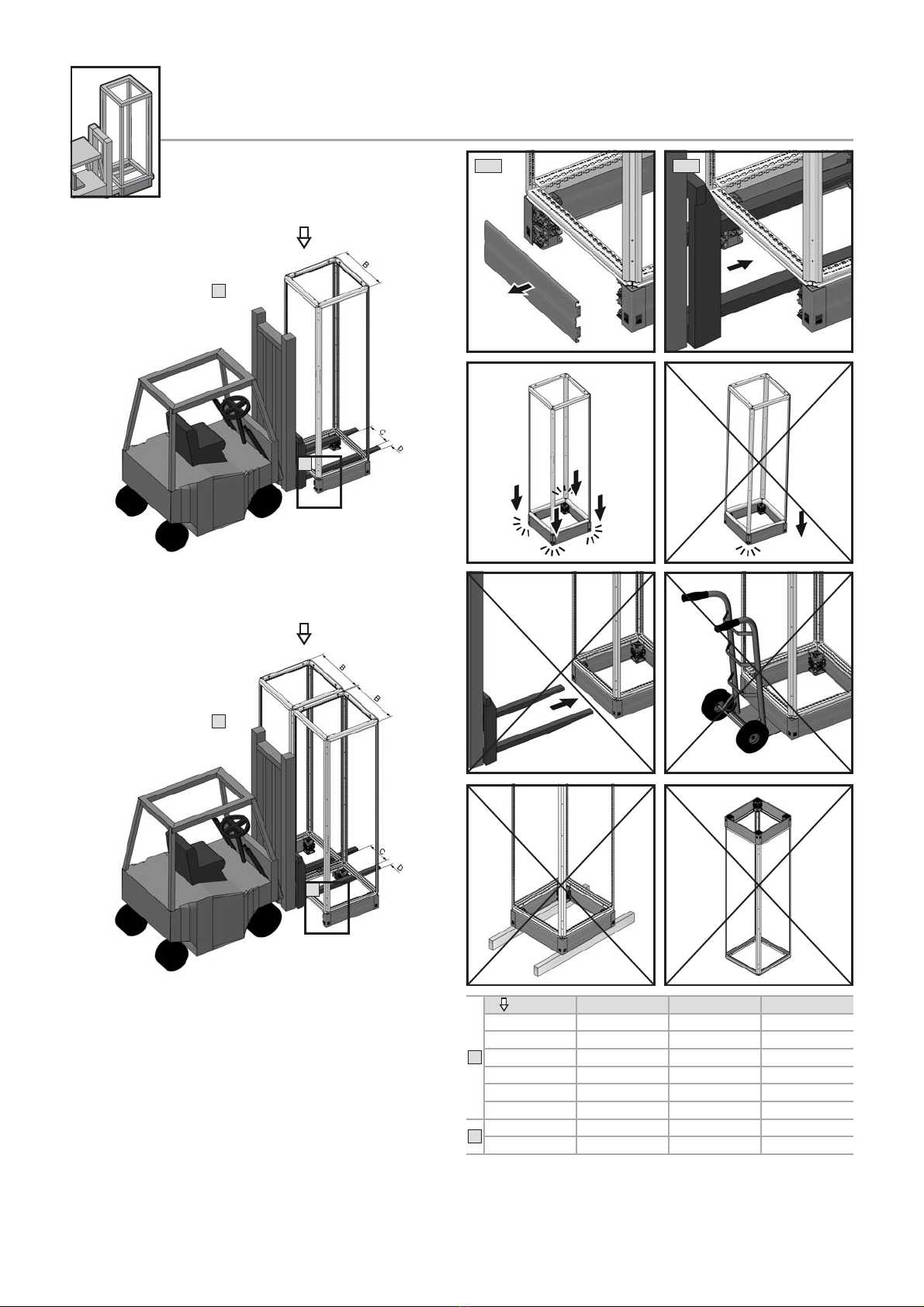

䡲Schrank-/Pult-/Standsysteme, Bedien-
gehäuse mit montiertem Sockel müssen
stets, insbesondere auch während Trans-
port, Auf- und Ausbau sowie Bearbeitung,
durch geeignete Maßnahmen gegen
kippen gesichert werden. Hier existieren
bei sämtlichen Schranksystemen ent-
sprechende Hinweise in den Anleitungen.
Beim Transport einschließlich dem
Anheben und dem Absetzen ist darauf
zu achten, dass die Last immer auf den
Sockel-Eckstücken lastet und niemals auf
den Sockelblenden.
Vor der Montage ist zu beachten, dass:
䡲die Umgebungstemperatur am Aufstellort
nicht höher als +80°C ist
䡲die Umgebungstemperatur am Aufstellort
nicht niedriger als -40°C ist
䡲der Sockel nach dem Aufstellen waag-
recht steht. Eventuelle Unebenheiten am
Aufstellort können mittels Nivellierfüßen
ausgeglichen werden.
Hinweise zur Montage
䡲Halten Sie die auf Seite 13 vorgegebenen
Belastungsangaben ein.
䡲Halten Sie alle vorgegebenen Dreh-
momentangaben ein. Ein Über- bzw.
Unterschreiten der in dieser Anleitung
vorgegebenen Anzugsdrehmomente kann
zu Schäden führen!
䡲Überprüfen Sie die richtige Stellung des
Kunststoffsockels und ob dieser ordnungs-
gemäß am Schrank befestigt wurde.
ENEN
Notes on documentation
The assembly instructions are aimed at per-
sonnel who have completed corresponding
technical training and are thus qualified to
set up bases/plinths with electrical, electro-
nic, mechanical and pneumatic equipment
in accordance with applicable standards
and to erect, assemble and connect such
bases/plinths at the place of use.
Associated documents
Assembly instructions exist as a paper docu-
ment for the equipment described here and
are enclosed with the product. We cannot
accept any liability for damage associated
with failure to observe these instructions or
the instructions of any accessories used.
Safety notes
Danger!
Immediate danger to life and
limb.
The base/plinth can be used with the
following product series:
䡲TS
䡲SE
䡲PC
Assembly and siting
䡲It is imperative to bolt the base/plinth (e.g.
when installed under enclosures/consoles/
stand systems) to the floor to prevent
possible tilting. An additional wall fixing of
the mounted equipment can be provided
by way of a wall bracket.
䡲Enclosure/console/stand systems and
operating housings with a fitted base/
plinth must be secured at all times by
suitable means to prevent them from
tipping over, particularly during trans-
portation, assembly, dismantling and
machining. Full details can be found in the
instructions for each enclosure system.
During transportation, including lifting
and setting down, care must be taken to
ensure that the load is always resting on
the base/plinth corner pieces and never
on the base/plinth trim panels.
Before assembly, ensure that:
䡲the ambient temperature at the site is not
higher than +80°C.
䡲the ambient temperature at the site is not
lower than -40°C.
䡲the base/plinth stands level after construc-
tion. Any unevenness at the site can be
compensated by way of levelling feet.
Notes on assembly
䡲Observe the load specifications given on
page 13.
䡲Observe all specified tightening torques.
If screws or bolts are tightened with tor-
ques greater or less than those specified
in these instructions, this may result in
damage.
䡲Check that the plastic base/plinth is posi-
tioned correctly and properly fastened to
the enclosure.
F
Remarques relatives à la
documentation
La notice de montage s’adresse à toutes
les personnes qui possèdent la formation
technique suffisante pour le montage,
l’installation sur site et le raccordement
de socles selon les normes électriques,
électroniques, mécaniques et pneumatiques
en vigueur.
Autres documents applicables
La notice de montage pour les socles
décrits dans le présent document est livrée
sous forme papier avec le produit. Nous
déclinons toute responsabilité en cas de
dommages imputables à la non-observation
des instructions contenues dans ce docu-
ment. En complément, il faut également tenir
compte des notices pour les accessoires
utilisés.
Consignes de sécurité
Attention, danger !
Risque de blessures graves,
voire mortelles.
Le socle est prévu pour être associé aux
produits suivants :
䡲TS
䡲SE
䡲PC
Montage et implantation
䡲Afin d’éviter tout basculement du socle
et des composants qu’il soutient (ex :
armoires électriques, pupitres, pieds ou
coffrets de commande), il faut absolument
le fixer au sol. Une fixation supplémentaire
des composants montés peut être réalisée
à l’aide de pattes de fixation murales.
䡲Les armoires électriques / pupitres / pieds
et coffrets de commande équipés de socle
doivent toujours être empêchées de
basculer en prenant les mesures
appropriées, en particulier lors du
transport, du montage, du démontage
et de l’usinage. Il faut aussi tenir compte
des instructions notées dans les notices
de montage de chaque produit. Lors
des phases de transport ou de levage et
de dépose, il faut veiller que le poids ne
réside pas sur les plaques de socle mais
bien sur les pièces d’angle du socle.
Avant le montage, il faut s’assurer que :
䡲la température ambiante sur le site
d’implantation ne soit pas supérieure
à +80°C.
䡲la température ambiante sur le site
d’implantation ne soit pas inférieure
à -40°C.
䡲le socle soit plan après son implantation.
Les éventuelles irrégularités du sol du
site d’implantation peuvent être corrigées
grâce aux pieds de nivellement.
Consignes de montage
䡲Veuillez respecter les indications de
charge qui figurent en page 13.
䡲Veuillez respecter les indications sur les
couples de serrage. Des couples de
serrage supérieurs ou inférieurs aux indi-
cations de cette notice peuvent provoquer
des dommages sur l’installation.
䡲Vérifiez la position du socle plastique et si
celui-ci est correctement fixé à l’armoire.
Hinweise/Notes/Consignes

5Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage

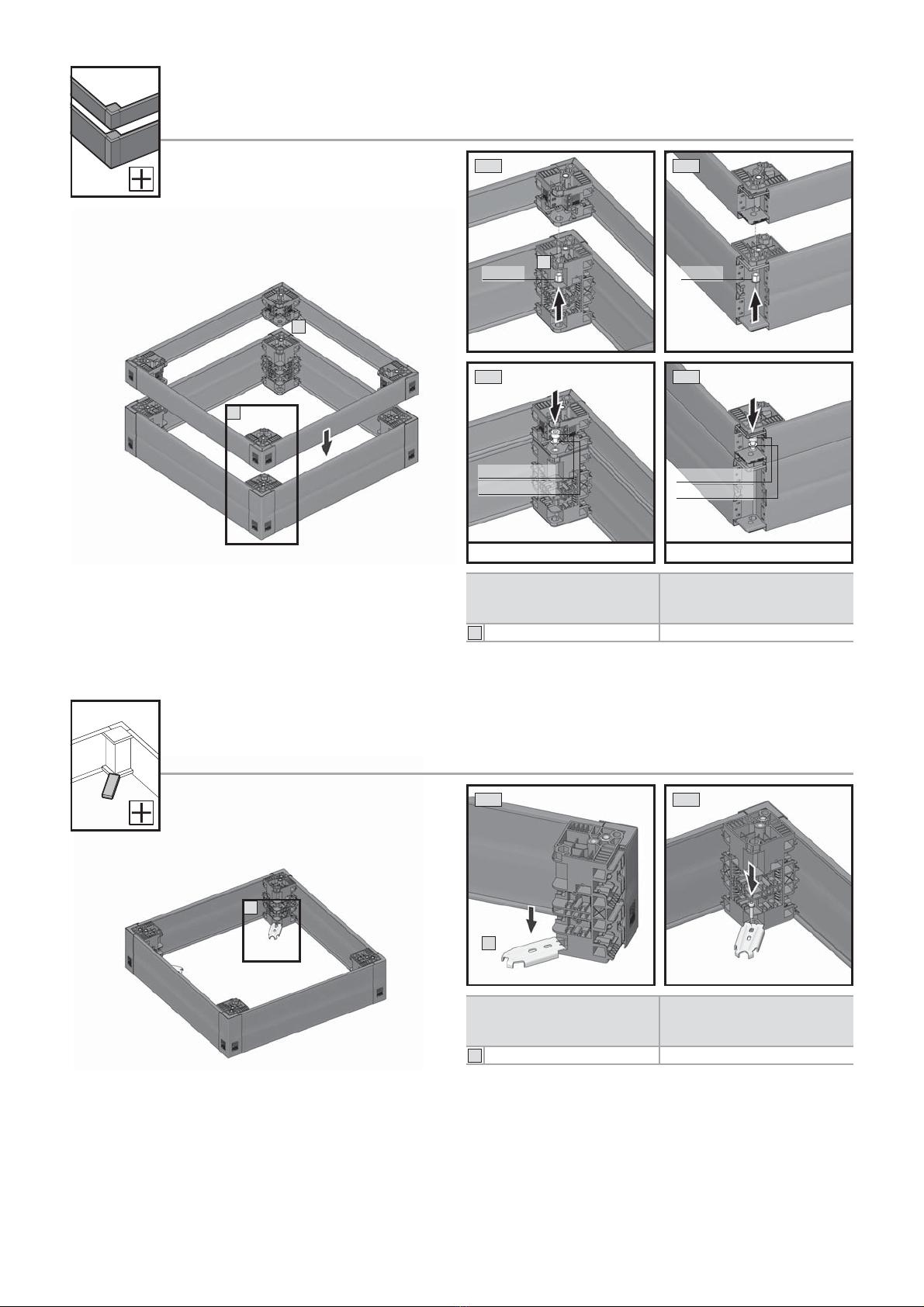

optional1.4
C
B
A
1.1 1.2
1
1
1
1
1.3
MD= 20 Nm
4x (Ø 12)
4x (M12 x 40)
TS 8 TS 8/SE 8
TS 8 ohne Bodenwanne
TS 8 without base tray
TS 8 sans châssis de protection
TS 8 mit Bodenwanne
TS 8 with base tray
TS 8 avec châssis de protection
4 x 4 x
SW8
1.4 optional
mit Bodenwanne
with base tray
avec châssis de protection
MD= 20 Nm
4x (Ø 12)
4x (M12 x 40)
Verschraubung 1.4 nur für statische Endanwendung
am Aufstellort zulässig. Bei Transport etc. sind weitere
Maßnahmen zur Sicherung gegen Kippen gemäß
Montageanleitung des Sockels und des verwendeten
Schrankes zu beachten.
Screw fastening 1.4 is only admissible for static nal
application at the installation site. During
transportation etc., further measures should be taken
to protect the enclosure against tipping over as per the
assembly instructions of the base/plinth and
the enclosure used.
Vissage 1.4 uniquement admis pour une mise en
œuvre statique sur le lieu d’implantation.
Pour le transport, etc., il faut mettre en œuvre d’autres
mesures pour empêcher le basculement, conformément
à la notice de montage du socle et de l’armoire utilisée.

6 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage

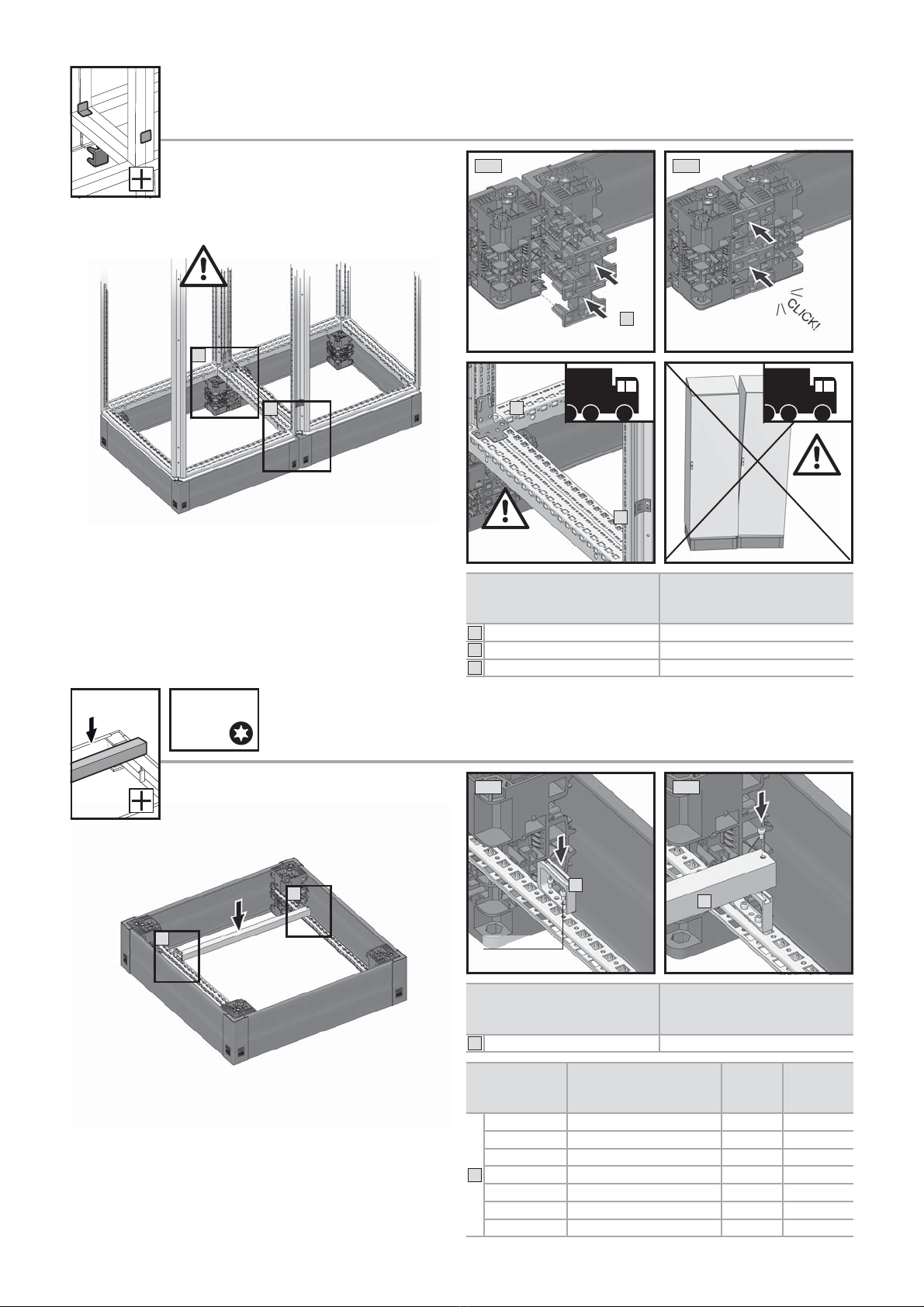

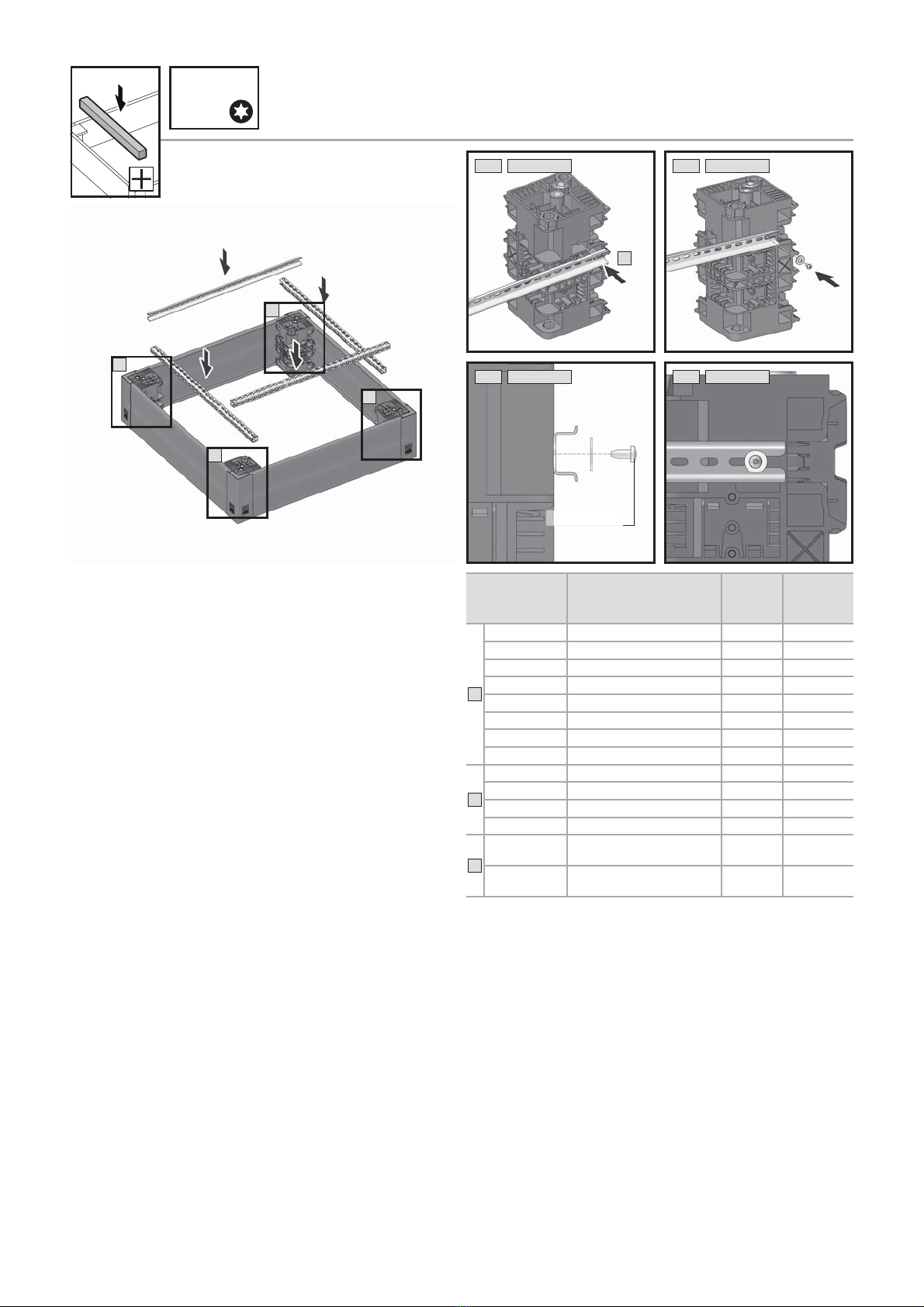

1.1
4
1.2
5
2.1 2.2
1.2 optional
MD= 1,2 Nm
4x (4,0 x 10)
1.1 optional
2 4
2 4
15
3
3
3.2
TX20 SW8
3.1
Demontage
Dismantling
Démontage

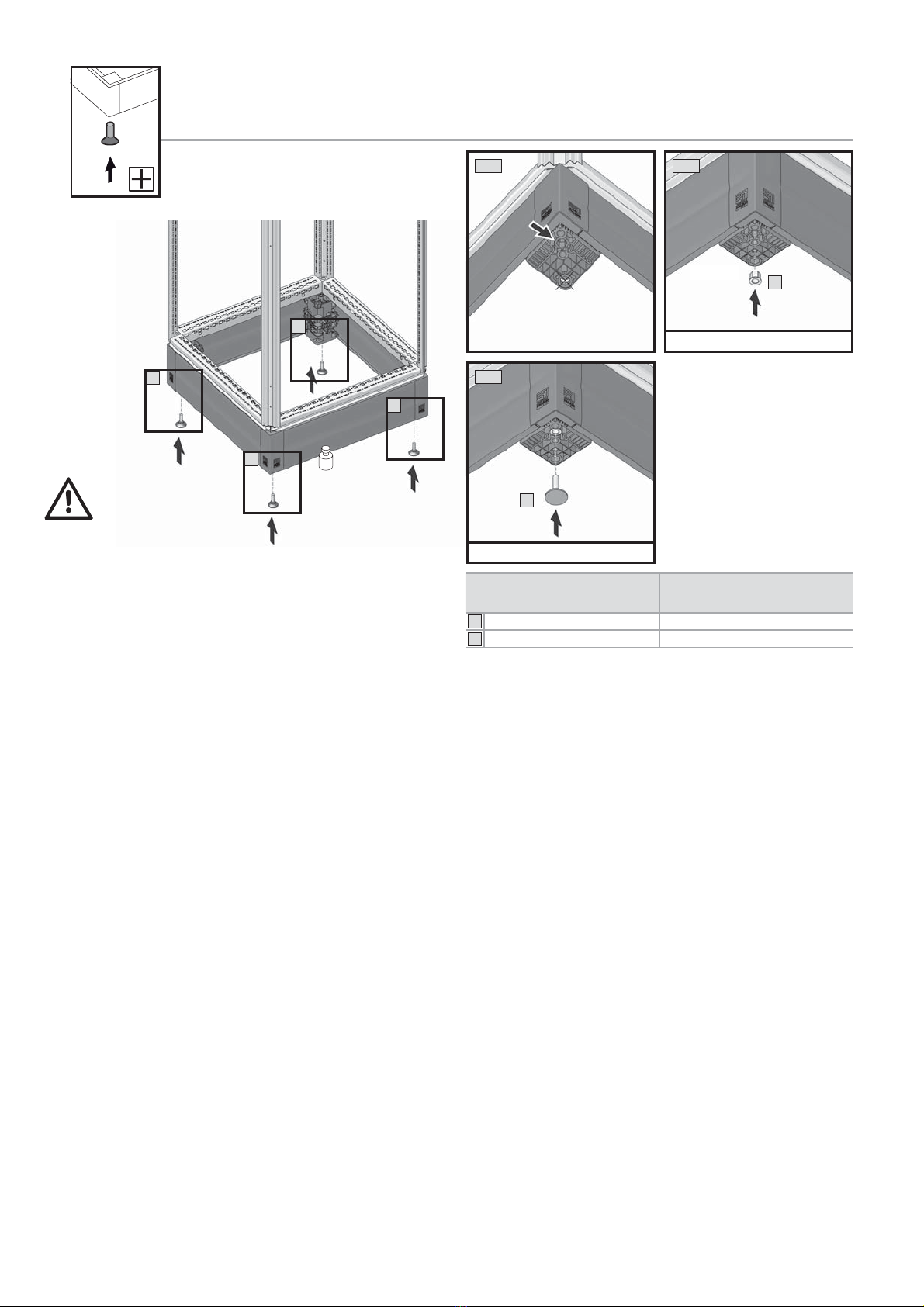

Erdung*
Earthing*
Mise à la terre*
*Falls Erdung erforderlich, ist diese
kundenseitig durchzuführen!
*If earthing is required, this should
be provided by the customer!
*Si une mise à la terre est
nécessaire, celle-ci doit être
effectuée par le client !
1.1 optional
bei Sockel, belüftet
with base/plinth, vented
avec socle ajouré
A
Für Breite
For width
Pour largeur
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
A600/800 4 7583.500

7Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
1
1
2
2
2
2
90° 1
Nennmaß
Nominal size
Valeur nominale A/B mm
300 235
400 335
500 435
600 535
800 735
1000 935
1200 1135
2.2

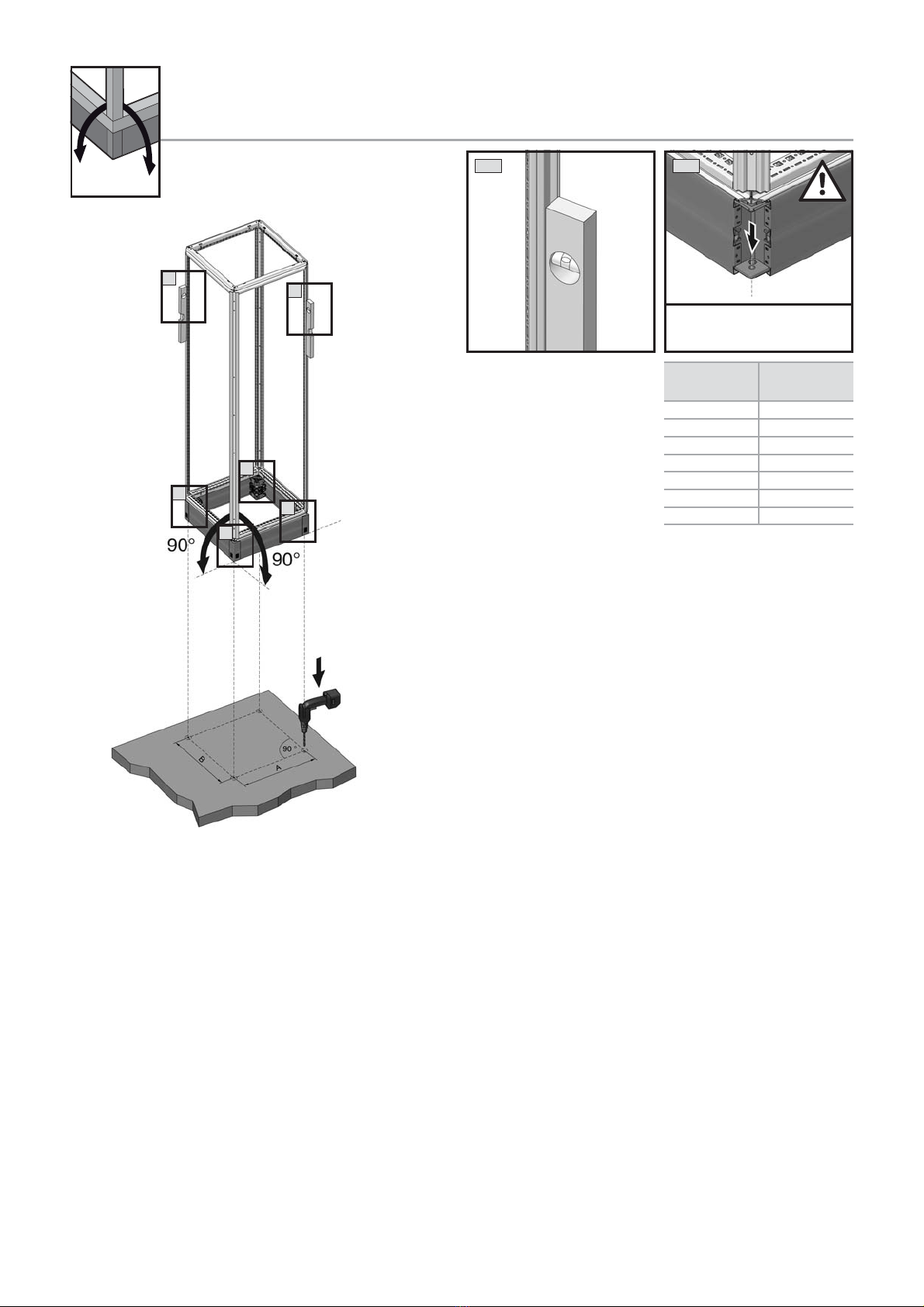

Bodenbefestigung
Base mount
Ancrage au sol

8 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage

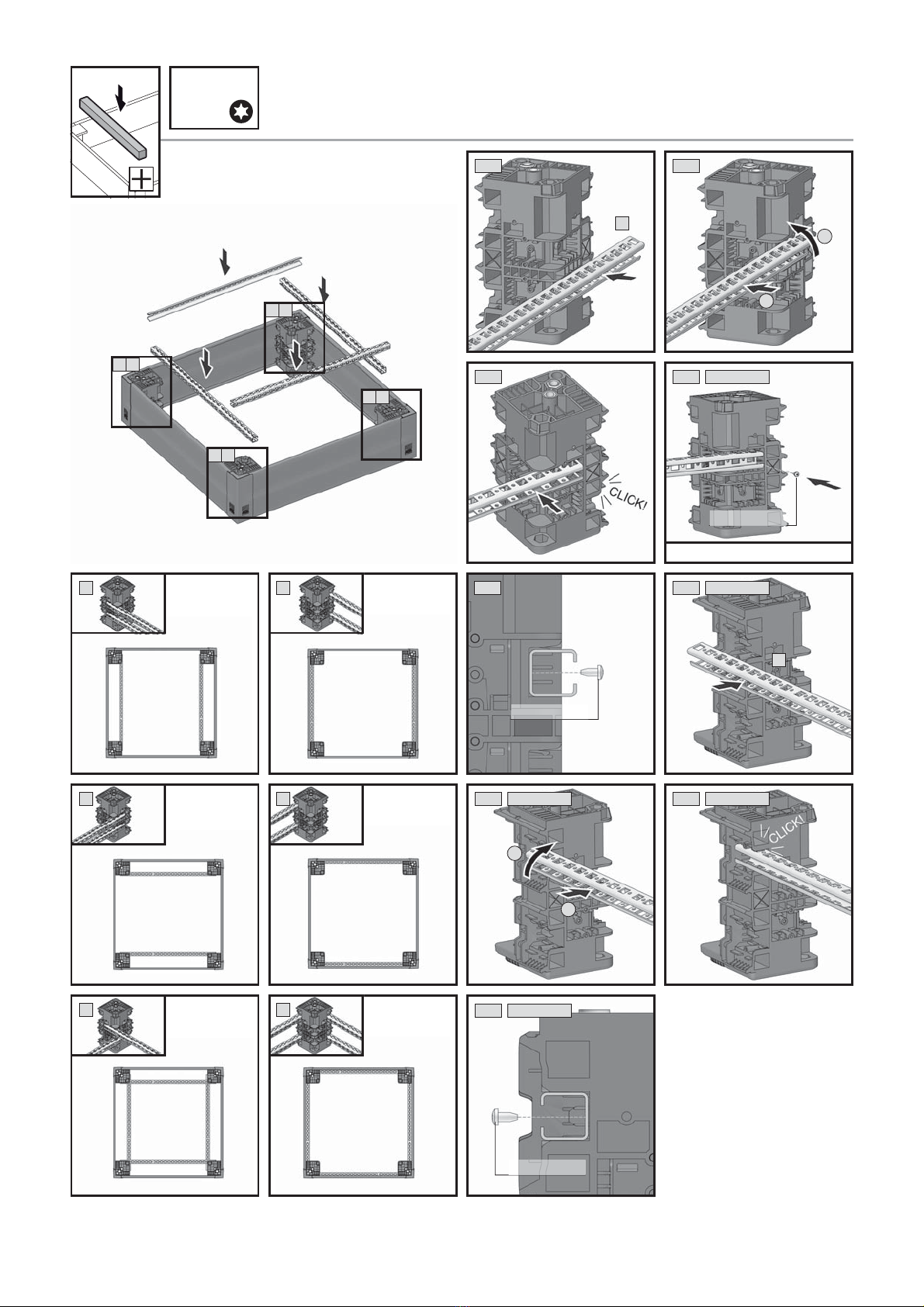

1.1
A
1.3
2.1 optional
2.3 optional
TX20
1.4 optional
MD= 1,2 Nm
2x (4,0 x 10)
B
B
B
A
A
A
2.2 optional
1
2
1.2
1
2
1.5
1.5
1
1
1
1
2
2
2
2
2x (4,0 x 10)
2.4 optional
2x (4,0 x 10)
B

9Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Länge mm
Length mm
Longueur mm
Für Breite/Tiefe mm
For width/depth mm
Pour largeur/profondeur mm
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
A
295 400 12 4169.000
395 500 12 4170.000
495 600 12 4171.000
695 800 12 4172.000
895 1000 12 4173.000
1095 1200 6 4174.000
1495 1600 6 4175.000
1695 1800 6 4176.000
B
245 400 12 4169.500
345 500 12 4170.500
445 600 12 4171.500
645 800 12 4172.500
C
2000 ablängen/cut to length/
à couper à mesure 62313.150
2000 ablängen/cut to length/
à couper à mesure 62313.750
4.3 optional
TX20
4.2 optional
4.4 optional
4
4
4
4
4.1 optional
C
2x (4,0 x 10)

10 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
1
1
1.2
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
A12 8000.100
B48800.430
C68800.490
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
A12 4133.000
1
1
Länge mm
Length mm
Longueur mm
Für Breite/Tiefe mm
For width/depth mm
Pour largeur/profondeur mm
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
B
385 400 2 4193.000
585 600 2 4191.000
785 800 2 4192.000
985 1000 2 4336.000
1185 1200 2 4196.000
1585 1600 2 4338.000
1785 1800 2 4339.000
1.1
A
1.2
B
1.1
A
TX30
TS 4133.000
B
C
TS 8
SE 8

11Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
1.3
F max!
A
1.1 1.2
F max = 3500 N
4x M12
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
A44612.000
B12 8000.500
B
1F max
1
1
1
Nicht Schieben!
Please do not push!
Ne pas pousser, s.v.p. !

12 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
1
1.1 1.2
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
A10 2817.000
A
1.3 1.4
1.1 1.2
1
1
MD= 20 Nm MD= 20 Nm
4x M12 4x M12
A
4x (Ø 12) 4x (Ø 12)
4x (M12 x 40) 4x (M12 x 40)
VE (St.)
Packs of
UE (p.)
Best.-Nr.
Model No.
Référence
TS
A12 8000.500

13Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
1
1.1 1.2
1
F max
F max
A
F max (N) B mm C mm D mm
7500 600 200 160
9000 800 200 160
3000 1000 200 160
9000 1000 560 100
3000 1200 200 160
9000 1200 760 100
B15000 600 330 160
9000 800 330 160
B
A

14 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Material: PA 6 GF 30 (Lagerung bei Raumtemperatur) 1)
Material: PA 6 GF 30 (storage at room temperature) 1)
Matériau : PA 6 GF 30 (stockage à température ambiante) 1)
Medium
Medium
Produit
Bewertung/Assessment/Estimation Bemerkung
Comment
Remarque
beständig
resistant
résistant
bedingt beständig
limited resistance
résistance limitée
nicht beständig
non-resistant
non résistant
löslich
soluble
soluble
Kohlenwasserstoffe/Hydrocarbons/Hydrocarbures
Benzol/Benzol/Benzène 䡲––––
Heizöl, EL, M, S/Heating oil: EL, M, S/Fioul, extra léger,
mi-lourd, lourd 䡲––––
Hexan/Hexane/Hexane 䡲––––
Motorenöl/Engine oil/Huile pour moteurs 䡲––––
Toluol/Toluol/Toluène 䡲––––
Waschbenzin, Kp 100 – 140°C/
Petroleum ether (white spirit), bp 100 – 140°C/
Éther de pétrole (white spirit), Kp 100 – 140°C
䡲––––
Alkohole/Alcohols/Alcools
Ethylalkohol, konzentriert (Ethanol)/Ethyl alcohol, concentrated
(ethanol)/Alcool éthylique, concentré (éthanol) –䡲–––
Glycerin/Glycerol/Glycérine 䡲––––
Glykol, Ethylenglykol/Glycol, ethylene glycol/Glycol, éthylène
glycol –䡲–––
Phenol/Phenol/Phénol – – – 䡲–
Ketone/Ketones/Cétones
Aceton/Acetone/Acétone 䡲––––
Säuren/Acids/Acides
Chlorwasserstoff/Hydrogen chloride/Gaz chlorhydrique – – 䡲––
Essigsäure, 30 %ig/Acetic acid, 30%/Acide acétique, 30% – – 䡲––
Milchsäure/Lactic acid/Acide lactique 䡲––––
Natriumhypochlorit (Bleichlauge)/
Sodium hypochlorite (bleaching lye)/
Hypochlorite de sodium (eau de Javel) –– 䡲––
Natriumthiosulfatlösung, 200g/l/
Sodium thiosulfate solution, 200 g/l/
Solution de thiosulfate de sodium, 200g/l
䡲––––
Ölsäure, handelsüblich/
Oleic acid, commercially available/
Acide oléique, usuel dans le commerce
䡲––––
Phosphorsäure, 30 %ig/Phosphoric acid, 30%/Acide
phosphorique, 30% –– 䡲––
Salpetersäure, 50 %ig/Nitric acid, 50%/Acide nitrique, 50% – – 䡲––
Salzsäure, konzentriert/Hydrochloric acid, concentrated/Acide
chlorhydrique, concentré –– –䡲–
Schwefelsäure, 30 %ig/Sulphuric acid, 30%/
Acide sulfurique, 30% –– 䡲––
Basen/Bases/Bases
Ammoniak, fl
üssig/Ammonia, liquid/Ammoniac, liquide 䡲––––
Anilin/Aniline/Aniline – 䡲–䡲
Quellung
Swelling
Gonflement
Natronlauge, 10 %ig, wässrig/Sodium hydroxide solution,
10%, aqueous/Soude caustique, 10%, aqueuse 䡲––––
Halogene/Halogens/Halogènes
Brom/Bromine/Brome – – 䡲––
Jodtinktur, handelsüblich/Tincture of iodine, commercial/
Teinture d’iode, usuelle dans le commerce –– 䡲––
Öle, Fette/Oils and greases/Huiles, graisses
Buttersäure, konzentriert/Butyric acid, concentrated/
Acide butyrique, concentré –– 䡲––
Buttersäure, wässrig/Butyric acid, aqueous/
Acide butyrique, aqueux 䡲––––
Salzlösungen/Salt solutions/Solutions salines
Meerwasser/Seawater/Eau de mer 䡲––––
Natriumcarbonat, gesättigte Lösung/Sodium carbonate,
saturated solution/Carbonate de sodium, solution saturée 䡲––––
1) Technische Änderungen vorbehalten. Alle Angaben beziehen sich auf den verwendeten Kunststoff.
1) We reserve the right to make technical modifications. All details refer to the plastic used.
1) Sous réserve de modifications techniques. Toutes les indications se réfèrent à la matière plastique utilisée.
Chemikalienbeständigkeit für Flex-Block Eckstücke
Chemical resistance for Flex-Block corner pieces
Résistance chimique des pièces d’angle Flex-Block

15Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Chemikalienbeständigkeit für Flex-Block Abdeckkappen
Chemical resistance for Flex-Block cover caps
Résistance chimique des capots de recouvrement Flex-Block
Material: Pc/ABS 65/35 (Lagerung bei Raumtemperatur) 1)
Material: Pc/ABS 65/35 (storage at room temperature) 1)
Matériau : Pc/ABS 65/35 (stockage à température ambiante) 1)
Medium
Medium
Produit
Bewertung/Assessment/Estimation
beständig
resistant
résistant
bedingt beständig
limited resistance
résistance limitée
nicht beständig
non-resistant
non résistant
Kohlenwasserstoffe/Hydrocarbons/Hydrocarbures
Benzol/Benzol/Benzène ––䡲
Heizöl/Heating oil/Fioul – 䡲–
n-Hexan/n-hexane/n-hexane – 䡲–
Toluol/Toluol/Toluène ––䡲
Waschbenzin, aromafrei/Petroleum ether (white spirit), free of aromatics/
Éther de pétrole (white spirit), sans arôme –䡲–
Alkohole/Alcohols/Alcools
Ethylalkohol, 96 %ig/Ethyl alcohol, 96%/Alcool éthylique, 96% – 䡲–
Glycerin/Glycerol/Glycérine – 䡲–
Glykol/Glycol/Glycol – 䡲–
Phenol/Phenol/Phénol ––䡲
Ketone/Ketones/Cétones
Aceton/Acetone/Acétone ––䡲
Säuren/Acids/Acides
Essigsäure, 10 %ig/Acetic acid, 10%/Acide acétique, 10% 䡲––
Milchsäure, 10 %ig/Lactic acid, 10%/Acide lactique, 10% 䡲––
Ölsäure/Oleic acid/Acide oléique – – 䡲
Phosphorsäure, 30 %ig/Phosphoric acid, 30%/Acide phosphorique, 30% 䡲––
Salpetersäure, 10 %ig/Nitric acid, 10%/Acide nitrique, 10% 䡲––
Salzsäure, 20 %ig/Hydrochloric acid, 20%/Acide chlorhydrique, 20% 䡲––
Schwefelsäure, 30 %ig/Sulphuric acid, 30%/Acide sulfurique, 30% 䡲––
Basen/Bases/Bases
Ammoniaklösung, verdünnt/Ammonia solution, diluted/Solution d’ammoniac, diluée – – 䡲
Anilin/Aniline/Aniline ––䡲
Natronlauge, 10 %ig/Sodium hydroxide solution, 10%/Soude caustique, 10% – – 䡲
Halogene/Halogens/Halogènes
Brom/Bromine/Brome ––䡲
Chlor/Chlorine/Chlore ––䡲
Jod/Iodine/Iode ––䡲
Öle, Fette/Oils and greases/Huiles, graisses
Buttersäure/Butyric acid/Acide butyrique – – 䡲
Salzlösungen/Salt solutions/Solutions salines
Kaliumcarbonat, ges./Potassium carbonate, saturated/Carbonate de potassium, saturé – – 䡲
Meerwasser/Seawater/Eau de mer 䡲––
Natriumhypochlorid/Sodium hypochlorite/Hypochlorite de sodium 䡲––
Natriumthiosulfat/Sodium thiosulfate/Thiosulfate de sodium 䡲––
1) Technische Änderungen vorbehalten. Alle Angaben beziehen sich auf den verwendeten Kunststoff.
1) We reserve the right to make technical modifications. All details refer to the plastic used.
1) Sous réserve de modifications techniques. Toutes les indications se réfèrent à la matière plastique utilisée.

16 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Notizen/Notes/NoticesNotizen/Notes/Notices

17Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Notizen/Notes/Notices

18 Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Notizen/Notes/NoticesNotizen/Notes/Notices

19Flex-Block Montageanleitung/Flex-Block assembly instructions/Socles Flex-Block – Notice de montage
Notizen/Notes/Notices

RITTAL GmbH & Co. KG
Postfach 1662 · D-35726 Herborn
Phone + 49(0)2772 505-0 · Fax + 49(0)2772 505-2319
E-mail: [email protected] · www.rittal.com
䡲Enclosures
䡲Power Distribution
䡲Climate Control
䡲IT Infrastructure
䡲Software & Services
02.2014/A04927500TS
