Rittal RiLine Compact User manual

RiLine Compact
Распределительный блок
RiLine Compact Board
Руководство по монтажу и эксплуатации
Assembly and operating instructions
Notice de montage et d’emploi
SV 9635.000
SV 9635.010

2Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
Содержание
Contents
Sommaire
1. Технические характеристики
1. Technical Data
1. Charactéristiques techniques
Страница
1. Технические характеристики 2
2. Указания к документации 3
2.1 Маркировка CE 3
2.2 Хранение документации 3
2.3 Используемые символы 3
2.4 Сопутствующие документы 3
3. Монтаж и установка 4 – 10
3.1 Размеры и варианты устройств 4
3.2 Монтаж на DIN-рейку 5 – 6
3.3 Демонтаж 1 7
3.4 Монтаж на монтажную
панель 8 – 9
3.5 Демонтаж 2 10
4. Хранение 10
Page
1. Technical Data 2
2. Notes on documentation 3
2.1 CE labelling 3
2.2 Storing the documents 3
2.3 Symbols used 3
2.4 Other applicable documents 3
3. Assembly and siting 4 – 10
3.1 Dimensions and
component variants 4
3.2 DIN rail-mounting 5 – 6
3.3 Dismantling 1 7
3.4 Assembly on
mounting plate 8 – 9
3.5 Dismantling 2 10
4. Storage 10
Page
1. Caractéristiques techniques 2
2. Remarques relatives
à la documentation 3
2.1 Certification CE 3
2.2 Conservation des documents 3
2.3 Symboles utilisés 3
2.4 Autres documents applicables 3
3. Montage et implantation 4 – 10
3.1 Dimensions et diérents modèles
d’appareillages 4
3.2 Montage sur rail oméga 5 – 6
3.3 Démontage 1 7
3.4 Montage sur
plaque de montage 8 – 9
3.5 Démontage 2 10
4. Stockage 10
i
i
Арт. №
Model No.
Référence
SV 9635.000 SV 9635.010
Ширина мм / Width mm / Largeur mm 225 405
Высота мм / Height mm / Hauteur mm 160 160
Глубина мм / Depth mm / Profondeur mm 45,1 45,1
Номинальный ток макс. А
Max. rated current A
Courant nominal max. A
125 МЭК / 96 UL 125 МЭК / 96 UL
Номинальное рабочее напряжение В, AC
Rated operating voltage V, AC
Tension de régime nominale V, AC
690 МЭК / 600 UL 690 МЭК / 600 UL
Номинальное рабочее напряжение В, DC
Rated operating voltage V, DC
Tension de régime nominale V, DC
600 600
Кол-во полюсов / Number of poles / Nombre de pôles 3-пол. / 3-pole / 3-pôles 3-пол. / 3-pole / 3-pôles
Расстояние между центрами шин мм
Bar centre distance mm
Entraxe de barres mm
60 60
Кол-во единиц ширины по 45 мм
Number of space units, each 45 mm
Nombre d’unités d’emplacement 45 mm
5 9
Для крепления на DIN-рейку
For DIN mounting rails
Pour fixation de rails-porteurs DIN
◾ ◾
Для винтового крепления
For screw fastening
Pour fixation par vis
◾ ◾
Технические
характеристики

3Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
2. Указания к документации
2. Notes on documentation
2. Remarques relatives à la documentation
i
Руководство по монтажу предназна-
чено для лиц, имеющих соответствующую
квалификацию для того, чтобы правильно
укомплектовать распределительные
шкафы электрическими, электронными,
механическими и пневматическими устрой-
ствами, установить и смонтировать шкаф
в требуемом месте установки, и корректно
его подключить.
Руководство по эксплуатации предна-
значено для обслуживающего персонала
и квалифицированных специалистов для
обслуживания электротехнических и меха-
нических систем.
2.1 Маркировка CE
Декларация о соответствии доступна на
сайте компании Rittal.
2.2 Хранение документации
Указания по безопасности являются
частью продукта. Они должны быть
переданы пользователю оборудования. Он
отвечает за хранение документов, обеспе-
чивая их доступность в случае необходи-
мости.
2.3 Используемые символы
Соблюдайте следующие указания по мерам
безопасности и все другие указания в
данном руководстве:
Опасность!
Непосредственная опасность
для здоровья и жизни.
Внимание!
Возможная опасность для
продукции и окружающей
среды.
Указание:
Полезная информация и
особенности.
2.4 Сопутствующие документы
Для описанных здесь компонентов шинных
систем доступно руководство по монтажу
и эксплуатации на www.rittal.ru. За ущерб,
возникший вследствие несоблюдения
данного руководства, компания Rittal ответ-
ственности не несет. Также имеют действие
инструкции используемых комплектующих.
The assembly instructions are aimed at all
persons who have an appropriate specialist
training to allow them to equip enclosures
to conform to standards with electrical,
electronic, mechanical or pneumatic operating
equipment, to place or install at the destination
site and to connect ready to operate.
The operating instructions are for the
operating personnel and appropriately trained
specialists for electro-technical and mechani-
cal maintenance.
2.1 CE labelling
The declaration of conformity can be down-
loaded from the Rittal homepage.
2.2 Storing the documents
The safety notes and the accompanying note
are part of the product. They must be given to
the plant operator, who is then responsible for
the storage of the documents so that they are
readily available when needed.
2.3 Symbols used
Please observe the following safety
instructions and other notes in this guide:
Danger!
Immediate danger to life
and limb.
Caution!
Potential threat to the product
and its environment.
Note:
Useful information and special
features.
2.4 Other applicable documents
These assembly instructions and operating
instructions for the described busbar compo-
nents can be downloaded from
www.rittal.com. We cannot accept any liability
for damage associated with failure to observe
these instructions. The instructions for any
accessories used also apply.
La notice de montage s’adresse à toutes
les personnes qui possèdent les compé-
tences professionnelles correspondantes,
pour équiper les armoires électriques avec du
matériel électrique, électronique, mécanique
ou pneumatique dans le respect des normes,
pour les mettre en place ou les monter sur le
lieu d’exploitation.
La notice d’utilisation s’adresse au person-
nel d’exploitation et aux spécialistes formés en
conséquence pour la maintenance électro-
technique et mécanique.
2.1 Certification CE
La déclaration de conformité est disponible
pour téléchargement sur le site internet de
Rittal.
2.2 Conservation des documents
Les consignes de sécurité et la notice jointe
font partie du produit. Elles doivent être
remises à l’exploitant de l’installation. Celui-ci
les conservera de manière à ce qu’elles soient
disponibles en cas de besoin.
2.3 Symboles utilisés
Tenir compte des consignes de sécurité et
autres directives contenues dans cette notice :
Danger !
Risque de blessure grave,
voire mortelle.
Attention !
Danger éventuel pour le produit
et l’environnement.
Remarque :
Informations utiles
et particularités.
2.4 Autres documents applicables
La présente notice de montage et d’utilisation
pour les composants du jeu de barres décrites
ici peut être téléchargée sur le site internet
www.rittal.fr. Nous déclinons toute respon-
sabilité en cas de dommages imputables à la
non-observation des instructions contenues
dans ces documents. Veuillez également tenir
compte des instructions relatives aux acces-
soires utilisés.
Указания к
документации

4Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
160 мм
225 мм
405 мм
160 мм
45 мм
45 мм

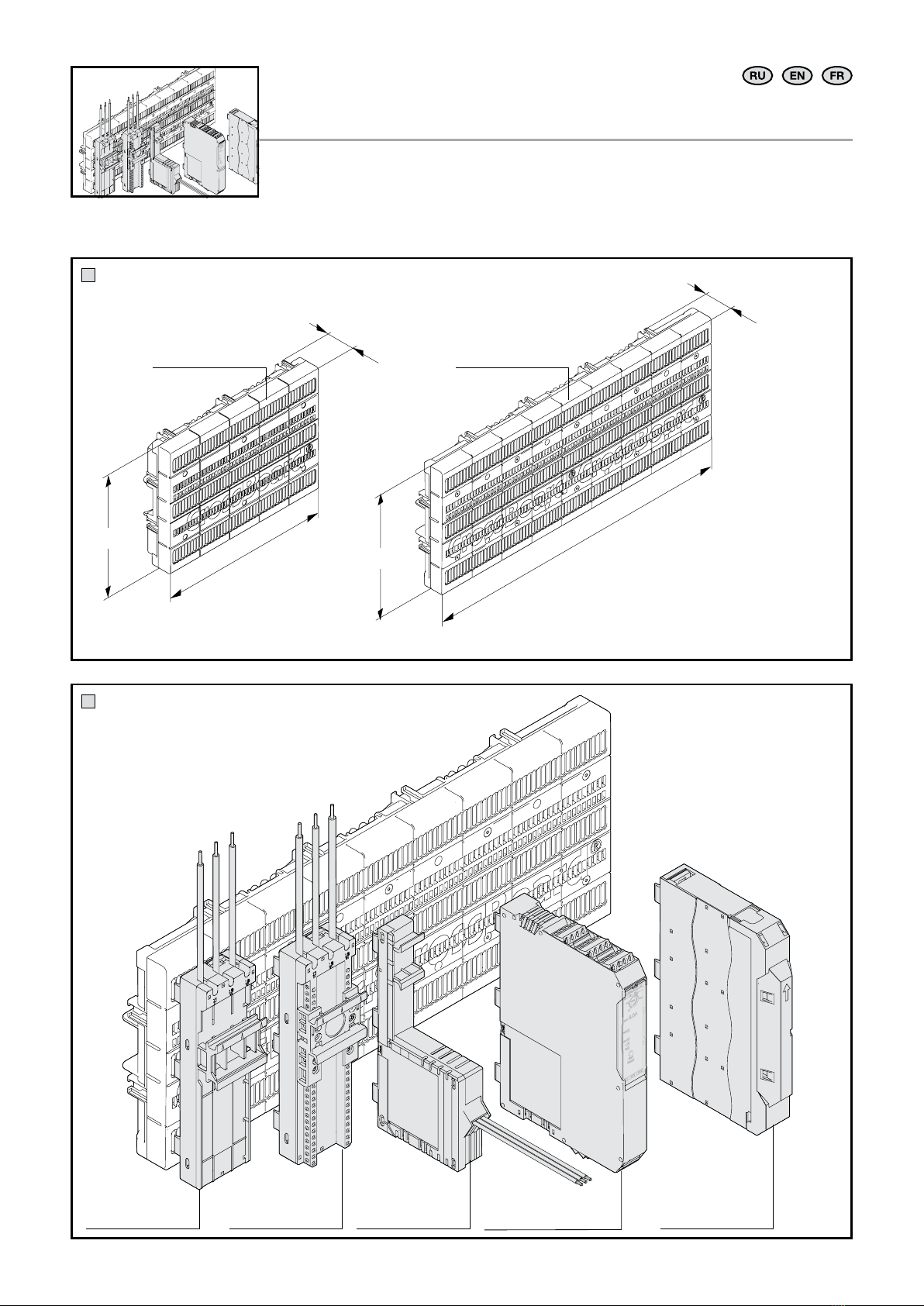

3.1 Размеры и варианты устройств / 3.1 Dimensions and component variants /
3.1 Dimensions et diérents modèles d’appareillages
SV 9635.000
SV 9635.320 SV 9635.360 SV 9635.200
SV 9635.400
SV 9635.410
SV 9635.420
SV 9635.300
SV 9635.010
SV 9635.310 SV 9635.350
SV 9635.340
SV 9635.330
1
2
Размеры и
варианты
устройств

5Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
3.2 Монтаж на DIN-рейку / 3.2 DIN rail-mounting / 3.2 Montage sur rail oméga
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
3
Клик
max 4x
montieren
макс.
5 мин.
1x6,0
2x
3x
1
Клик
2
15 мм
7,5 мм
1
мин 0,96
макс 1,3
15°
3535
0
–0,4
+0,3 +0,3
–0,1
±0,04
0
–0,4
35x7,5 и 35x15
1
2
1 x 6.0
Монтаж на DIN-
рейку 1

6Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
35x15: ∑F = 40 Нмакс
35x7,5: ∑F = 20 Нмакс 35x15: ∑F = 70 Н макс
35x7,5: ∑F = 20 Н макс
3.2 Монтаж на DIN-рейку / 3.2 DIN rail-mounting / 3.2 Montage sur rail oméga
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
3
5
4

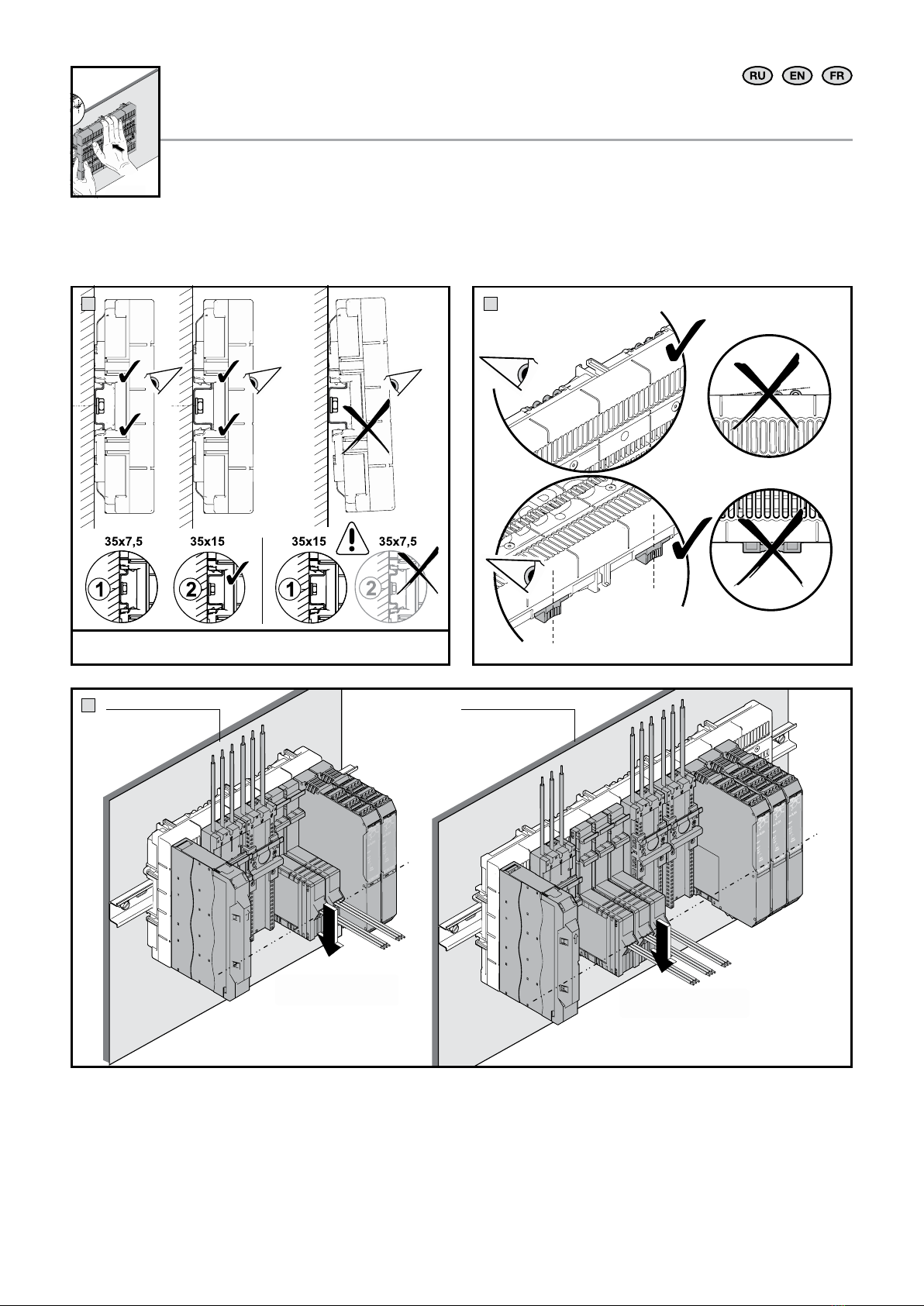

Разрешенная последовательность монтажа / Permissible
assembly sequence / Suite de rangées de montage permises
SV 9635.000 SV 9635.010
Монтаж на DIN-
рейку 2

7Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
2
3
Клик
макс.
5 мин.
1x6,0
2x
3x
Клик
1
3.3 Demontage 1 / 3.3 Dismantling 1 / 3.3 Démontage 1
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
2
3
Клик
макс.
5 мин.
1x6,0
2x
3x
Клик
1
1 x 6.0
Демонтаж 1

8Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
1
2
3
4–6x
4–8x
1,5 Нм
13 фунтов · дюйм
4
4762ISO
4 – 6x
4 – 8x
M5 4762 (8.8)ISO
M5
90 мм
мин. 5 мм
90 мм 90 мм
83 мм

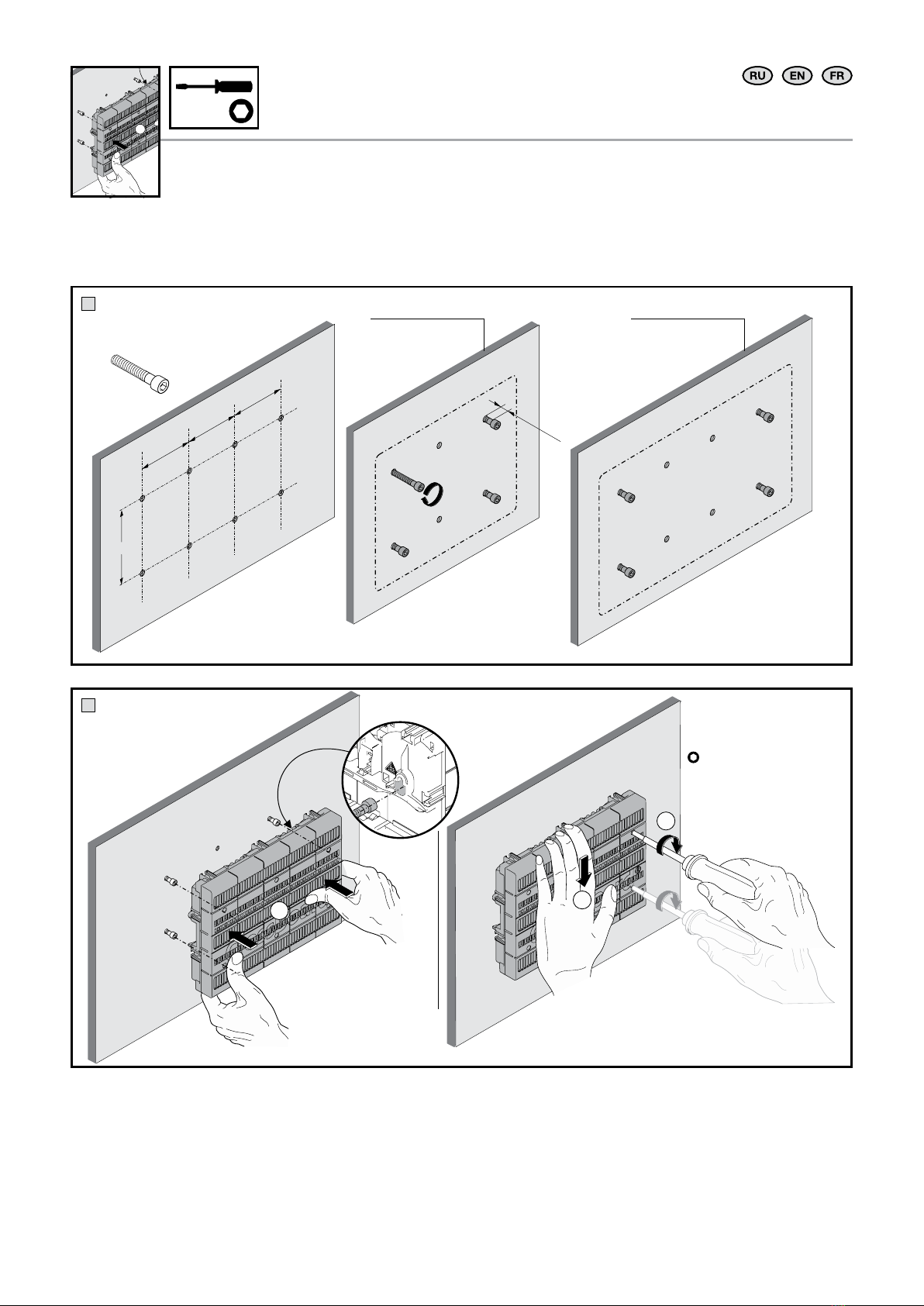

3.4 Монтаж на монтажную панель / 3.4 Assembly on mounting plate / 3.4 Montage sur plaque de montage
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
1
2
3
4–6x
4–8x
1,5 Нм
13 фунтов · дюйм
4
4762ISO
1
2
макс.
Ø 5.9
4 мм
SV 9635.000 SV 9635.010
Монтаж на МП 1

9Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
F = 40 Н макс
F = 70 Н макс
∑
∑
1
2
3
4–6x
4–8x
1,5 Нм
13 фунтов · дюйм
4
4762ISO
3.4 Монтаж на монтажную панель / 3.4 Assembly on mounting plate / 3.4 Montage sur plaque de montage
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
3
4
макс.
Ø 5.9
4 мм
Монтаж на МП 2

10 Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
При хранении данных компонентов следует
обращать внимание, что
7температура окружающей среды не
должна быть больше +70°C.
7температура окружающей среды не
должна быть ниже -25°C.
7относительная влажность воздуха
должна составлять от 10 % до 95 %, без
конденсации.
When storing these components, ensure that
7the ambient temperature is not higher than
+70°C.
7the ambient temperature is not lower than
-25°C.
7the relative humidity lies between 10 % and
95 % (non-condensing).
Lors du stockage de ces composants,
il faut veiller à ce que
7la température ambiante ne soit pas supé-
rieure à +70°C.
7la température ambiante ne soit pas infé-
rieure à -25°C.
7l’humidité relative de l’air se situe entre 10 %
et 95 % (sans condensation)
4. Хранение
4. Storage
4. Stockage
i
2
1
3
4–6x
4–8x
4
4762ISO
3. Монтаж и установка
3. Assembly and siting
3. Montage et implantation
1
2
3
4–6x
4–8x
1,5 Нм
13 фунтов · дюйм
4
4762ISO
макс.
Ø 5.9
4 мм
3.5 Демонтаж 2 / 3.5 Dismantling 2 / 3.5 Démontage 2
Демонтаж 2
Хранение

11Руководство по монтажу распределительного блока RiLine Compact/RiLine Compact Board assembly instructions/Notice de montage RiLine Compact Board
Заметки/Notes

◾ Корпуса
◾ Электрораспределение
◾ Контроль микроклимата
◾ IT-инфраструктура
◾ ПО и сервис
www.rittal.com/contact
Здесь Вы можете найти контактную
информацию компании Rittal во всем мире.
RU-0000-00000897-REV00
