Rittal RiLine Compact SV 9635.100 User manual

RiLine Compact
CB-Geräteadapter
RiLine Compact
Circuit-breaker component adaptor
RiLine Compact
Adaptateurs de disjoncteurs
Montageanleitung
Assembly instructions
Notice de montage
SV 9635.100
SV 9635.110

2RiLine Compact CB-Geräteadapter/RiLine Compact circuit-breaker adaptor/Adaptateurs de disjoncteurs RiLine Compact
1. Technische Daten 2
2. Hinweise zur Dokumentation 3
2.1 CE-Kennzeichnung 3
2.2 Aufbewahrung der Unterlagen 3
2.3 Verwendete Symbole 3
2.4 Mitgeltende Unterlagen 3
3. Montage und Aufstellung 4 – 6
3.1 Montage Schalter 4
3.2 Montage Adapter 5
3.3 Demontage 6
4. Lagerung 6
5. Schablone 7
1. Technical data 2
2. Notes on documentation 3
2.1 CE labelling 3
2.2 Storing the documents 3
2.3 Symbols used 3
2.4 Other applicable documents 3
3. Assembly and siting 4 – 6
3.1 Mounting the disconnector 4
3.2 Mounting the adaptor 5
3.3 Dismantling 6
4. Storage 6
5. Template 7
1. Charactéristiques techniques 2
2. Remarques relatives
à la documentation 3
2.1 Certification CE 3
2.2 Conservation des documents 3
2.3 Symboles utilisés 3
2.4 Autres documents applicables 3
3. Montage et implantation 4 – 6
3.1 Montage du disjoncteur 4
3.2 Montage de l'adaptateur 5
3.3 Démontage 6
4. Stockage 6
5. Gabarit 7
Inhaltsverzeichnis
Contents
Sommaire
1. Technische Daten
1. Technical data
1. Charactéristiques techniques
Bemessungsstrom max. A
Max. rated current A
Courant nominal max. A
160
Bemessungsbetriebsspannung V, AC
Rated operating voltage V, AC
Tension de régime nominale V, AC
690 IEC / 600 UL
Polzahl / Number of poles / Nombre de pôles 3-polig / 3-pole / 3-pôles
Leiterabgang
Cable outlet
Sortie de câbles
oben / unten
top / bottom
en haut / en bas
Höhe mm / Height mm / Hauteur mm 160
Breite mm / Width mm / Largeur mm 90
Tiefe mm / Depth mm / Profondeur mm 45
25 mm
SV 9635.100
für / for / pour
Rockwell 140 G-G
Allen Bradley 140 G-G
Siemens 3VA10
Siemens 3VA11
Siemens 3VA51
ABBTmax XT1
30 mm
SV 9635.110
für / for / pour
Eaton NZM1
Rockwell 140 G-H
Allen Bradley 140 G-H
ABBTmax XT2

3RiLine Compact CB-Geräteadapter/RiLine Compact circuit-breaker adaptor/Adaptateurs de disjoncteurs RiLine Compact
Die Montageanleitung richtet sich an alle
Personen, die über eine entsprechende
Fachausbildung verfügen, um Schaltschränke
normgerecht mit elektrischen, elektronischen,
mechanischen oder pneumatischen Betriebs-
mitteln auszurüsten, am Bestimmungsort
aufzustellen bzw. zu montieren und betriebs-
fertig anzuschließen.
2.1 CE-Kennzeichnung
Die Konformitätserklärung steht als Download
auf der Homepage von Rittal zur Verfügung.
2.2 Aufbewahrung der Unterlagen
Der Sicherheitshinweis ist Teil des Produktes.
Er muss dem Anlagenbetreiber ausgehändigt
werden. Dieser übernimmt die Aufbewahrung,
damit die Unterlagen im Bedarfsfall zur Verfü-
gung stehen.
2.3 Verwendete Symbole
Beachten Sie folgende Sicherheits- und
sonstige Hinweise in der Anleitung:
Gefahr!
Unmittelbare Gefahr für Leib
und Leben.
Achtung!
Mögliche Gefahr für Produkt
und Umwelt.
Hinweis:
Nützliche Information und
Besonderheiten.
2.4 Mitgeltende Unterlagen
Für die hier beschriebenen Sammelschienen-
Komponenten steht diese Montageanleitung
als Download unter www.rittal.de zur Verfü-
gung. Für Schäden, die durch Nichtbeachtung
dieser Anleitung entstehen, übernehmen wir
keine Haftung. Zusätzlich gelten auch die
Anleitungen des verwendeten Zubehörs.
The assembly instructions are aimed at all
persons who have an appropriate specialist
training to allow them to equip enclosures
to conform to standards with electrical,
electronic, mechanical or pneumatic operating
equipment, to place or install at the destination
site and to connect ready to operate.
2.1 CE labelling
The declaration of conformity can be downloa-
ded from the Rittal homepage.
2.2 Storing the documents
The safety notes and the accompanying note
are part of the product. They must be given to
the plant operator, who is then responsible for
the storage of the documents so that they are
readily available when needed.
2.3 Symbols used
Please observe the following safety
instructions and other notes in this guide:
Danger!
Immediate danger to life
and limb.
Caution!
Potential threat to the product
and its environment.
Note:
Useful information and special
features.
2.4 Other applicable documents
These assembly instructions a for the
described busbar components can be
downloaded from www.rittal.com. We cannot
accept any liability for damage associated
with failure to observe these instructions. The
instructions for any accessories used also
apply.
La notice de montage s'adresse à toutes
les personnes qui possèdent les compé-
tences professionnelles correspondantes,
pour équiper les armoires électriques avec du
matériel électrique, électronique, mécanique
ou pneumatique dans le respect des normes,
pour les mettre en place ou les monter sur le
lieu d'exploitation.
2.1 Certification CE
La déclaration de conformité est disponible
pour téléchargement sur le site internet de
Rittal.
2.2 Conservation des documents
Les consignes de sécurité et la notice jointe
font partie du produit. Elles doivent être
remises à l'exploitant de l'installation. Celui-ci
les conservera de manière à ce qu'elles soient
disponibles en cas de besoin.
2.3 Symboles utilisés
Tenir compte des consignes de sécurité et
autres directives contenues dans cette notice :
Danger !
Risque de blessure grave,
voire mortelle.
Attention !
Danger éventuel pour le produit
et l'environnement.
Remarque :
Informations utiles
et particularités.
2.4 Autres documents applicables
La présente notice de montage pour les
composants du jeu de barres décrites ici peut
être téléchargée sur le site internet
www.rittal.fr. Nous déclinons toute respon-
sabilité en cas de dommages imputables à la
non-observation des instructions contenues
dans ces documents. Veuillez également tenir
compte des instructions relatives aux
accessoires utilisés.
2. Hinweise zur Dokumentation
2. Notes on documentation
2. Remarques relatives à la documentation

4RiLine Compact CB-Geräteadapter/RiLine Compact circuit-breaker adaptor/Adaptateurs de disjoncteurs RiLine Compact
3.1 Montage Schalter
3.1 Monting the disconnector
3.1 Montage du disjoncteur
3. Montage und Aufstellung
3. Assembly and siting
3. Montage et implantation
1
2
3x
2
2
1
2x M4
1, - 1,6 Nm0
0,8x5,5 / PZ 2
1 2
0.8 x 5,5 PZ 2
Seite 7 Schablone
Page 7 Template
Page 7 Gabarit
SW 4/5

5RiLine Compact CB-Geräteadapter/RiLine Compact circuit-breaker adaptor/Adaptateurs de disjoncteurs RiLine Compact
3.2 Montage Adapter
3.2 Mounting the adaptor
3.2 Montage de l'adaptateur
3. Montage und Aufstellung
3. Assembly and siting
3. Montage et implantation
Click
2
1
1
2
4x
1
2

6RiLine Compact CB-Geräteadapter/RiLine Compact circuit-breaker adaptor/Adaptateurs de disjoncteurs RiLine Compact

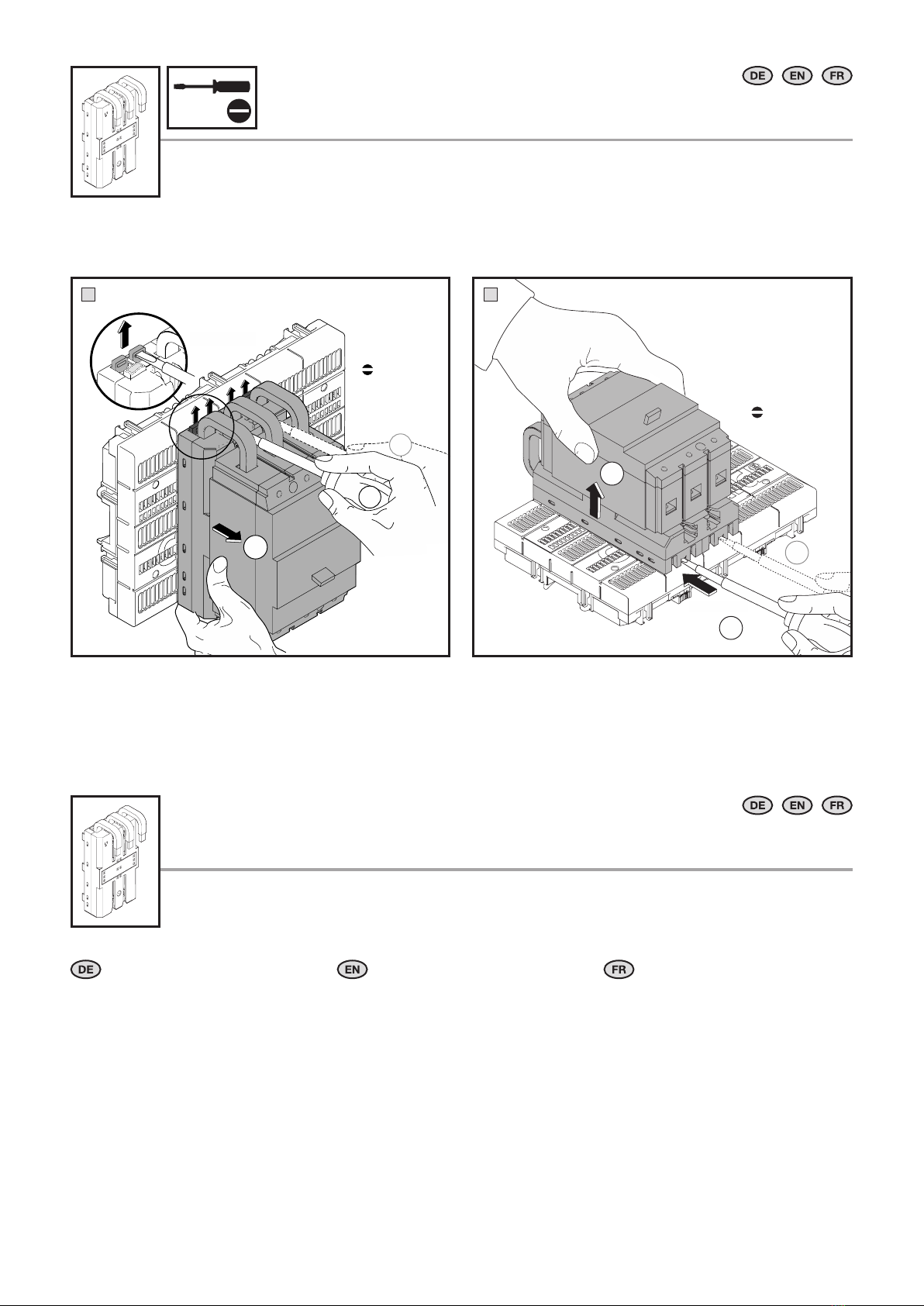

3.3 Demontage
3.3 Dismantling
3.3 Démontage
3. Montage und Aufstellung
3. Assembly and siting
3. Montage et implantation
Bei der Lagerung dieser Komponenten ist zu
beachten, dass
7die Umgebungstemperatur nicht höher
als +70 °C ist.
7die Umgebungstemperatur nicht niedriger
als -25 °C ist.
7die relative Luftfeuchte zwischen
10 % und 95 %, nicht kondensierend, liegt.
When storing these components
7the ambient temperature is not higher than
+70 °C.
7the ambient temperature is not lower than
-25 °C.
7the relative humidity lies between 10% and
95% (non-condensing).
Lors du stockage de ces composants
7la température ambiante ne soit pas supéri-
eure à +70 °C.
7la température ambiante ne soit pas inféri-
eure à -25 °C.
7l'humidité relative de l'air se situe entre 10 %
et 95 % (sans condensation).
4. Lagerung
4. Storage
4. Stockage
0,6x4,0
ca. 2 mm
1A
1
1B
ca. 2 mm
0,6x4,0
1A
B
1
1
1 2
0.6 x 4,0

7RiLine Compact CB-Geräteadapter/RiLine Compact circuit-breaker adaptor/Adaptateurs de disjoncteurs RiLine Compact
5. Schablone
5. Template
5. Gabarit
XSV 9635.110
X = 30mm
EATON NZM1
ABB XT2 +
Rockwell
Allen Bradley
140G-H
ABB XT2 +
Rockwell
Allen Bradley
140G-H
EATON NZM1
SV 9635.100
X = 25mm
ABB XT1 +
Rockwell
Allen Bradley
140G-G
ABB XT1 +
Rockwell
Allen Bradley
140G-G
Siemens
3VA1 +
3VA5
Siemens
3VA1 +
3VA5
