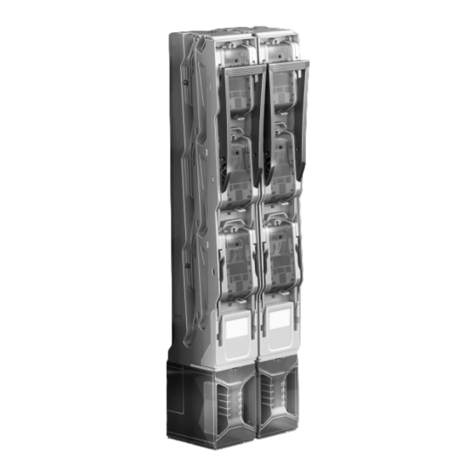

Rittal SV 9677.160 User manual

Montageanleitung
Assembly instructions
Notice de montage
NH-Lasttrennschaltleiste
Gr. 1 – 3
NH slimline switch-disconnectors
Size 1 – 3
Coupe-circuit à fusibles HPC
taille 1 – 3
SV 9677.160
SV 9677.165
SV 9677.180
SV 9677.260
SV 9677.265
SV 9677.280
SV 9677.360
SV 9677.365
SV 9677.380

2Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage
1. Technische Daten 3
2. Hinweise zur Dokumentation 4
3. Sicherheitshinweise 4
4. Varianten 7
5. Sammelschienensysteme 7
6. Montage Klemmbefestigung
Sammelschienensystem 185mm 9
7. Montage Schraubbefestigung
Rückbereich 185 mm Mitte 10
8. Anschlüsse 12
9. Sicherungen auswechseln 13
10. Abschließbarkeit 14
11. Plombieren 14
12. Spannungsprüfung 15
13. Parkposition 15
14. Zubehör – Meldeschalter, Einbau 15
15. Elektronische Sicherungsüber-
wachung 16
1. Technical data 3
2. Notes on documentation 4
3. Safety notes 4
4. Variants 7
5. Busbar systems 7
6. Clamping attachment – 185mm
busbar system 9
7. Screw attachment rear section
185mm centre 10
8. Connections 12
9. Changing the fuses 13
10. Locking the fuse holder 14
11. Sealing 14
12. Voltage test 15
13. Parking position 15
14. Accessories – Pilot switch,
assembly 15
15. Electronic fuse monitoring 16
1. Caractéristiques techniques 3
2. Remarques relatives à la
documentation 4
3. Consignes de sécurité 4
4. Modèles 7
5. Jeux de barres 7
6. Fixation par borne – jeux de
barres 185mm 9
7. Fixation par vis en partie arrière au
milieu 185 mm 10
8. Raccordements 12
9. Remplacement des fusibles 13
10. Cadenassage 14
11. Plombage 14
12. Test de tension 15
13. Position d'attente 15
14. Accessoires – micro-commutateurs,
montage à l'intérieur 15
15. Surveillance des fusibles
électroniques 16
Inhaltsverzeichnis
Contents
Sommaire
2–7
14–15
17 7–8 9–11 12 13
16

3Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage
1. Technische Daten
1. Technical specifications
1. Caractéristiques techniques
Best.-Nr./Model No. /Référence 9677.160 9677.165 9677.260 9677.265 9677.360 9677.365
Best.-Nr.
(mit elektronischer Sicherungsüberwachung)
Model No.
(with electronic fuse monitoring)
Référence
(avec surveillance électronique des fusibles)
9677.1801) – 9677.2801) – 9677.3801) –
Baugröße/Size/Taille 1 1 2 2 3 3
Ausführung
Design
Modèle
3-polig
schaltbar
3-pole,
switchable
tripolaire,
commutable
3-polig
schaltbar
3-pole,
switchable
tripolaire,
commutable
3-polig
schaltbar
3-pole,
switchable
tripolaire,
commutable
3-polig
schaltbar
3-pole,
switchable
tripolaire,
commutable
3-polig
schaltbar
3-pole,
switchable
tripolaire,
commutable
3-polig
schaltbar
3-pole,
switchable
tripolaire,
commutable
Bemessungsbetriebsstrom max. A
Rated operating current max. A
Courant nominal max. A 250 250 400 400 630 500
Bemessungsbetriebsspannung V, ~
Rated operating voltage V, ~
Tension nominale V, ~
690, 3~
1) 400, 3~ 690, 3~ 690, 3~ 1) 400, 3~ 690, 3~ 690, 3~ 1) 400, 3~ 690, 3~
Polzahl
Number of poles
Nombre de pôles
3-polig
3-pole
3 pôles
3-polig
3-pole
3 pôles
3-polig
3-pole
3 pôles
3-polig
3-pole
3 pôles
3-polig
3-pole
3 pôles
3-polig
3-pole
3 pôles
Leitungsabgang
Cable outlet
Départ de ligne
Unten
Bottom
En bas
Oben
Top
En haut
Unten
Bottom
En bas
Oben
Top
En haut
Unten
Bottom
En bas
Oben
Top
En haut
Anschlussart
Type of connection
Type de raccordement
Bolzen M12
Bolt M12
Boulon M12
Bolzen M12
Bolt M12
Boulon M12
Bolzen M12
Bolt M12
Boulon M12
Bolzen M12
Bolt M12
Boulon M12
Bolzen M12
Bolt M12
Boulon M12
Bolzen M12
Bolt M12
Boulon M12
Anschluss von Rundleitern mm²
Connection of round conductors mm²
Raccordement de câbles cylindriques mm² 6 – 240 6 – 240 6 – 240 6 – 240 6 – 240 6 – 240
Für Sammelschienensysteme mit Mittenabstand mm
For busbar systems with centre-to-centre spacing mm
Pour jeux de barres avec entraxe mm 185 185 185 185 185 185
Für Sammelschiene E-Cu Stärke mm
For busbar E-Cu thickness mm
Pour jeux de barres E-Cu épaisseur mm 10 10 10 10 10 10
Lagerungstemperatur
Storage temperature
Plage de température de stockage -20°C…+80°C -20°C…+80°C -20°C…+80°C -20°C…+80°C -20°C…+80°C -20°C…+80°C

4Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage
2. Hinweise zur Dokumentation
2. Notes on documentation
2. Remarques relatives à la documentation
3. Sicherheitshinweise
3. Safety notes
3. Consignes de sécurité
