ROBBE ARCUS E-RISE 500 RTF User manual

Bedienungsanleitung
ARCUS E-RISE
500 RTF 2,4 GHz
No. 2562

Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562
2

Erläuterung der Fachbegriffe:
Motordrehzahl („Gas“): Hiermit wird die Drehzahl
des Antriebsmotors gesteuert. Knüppel oben =
höchste Drehzahl; Knüppel unten = Motor aus.
Seitenruder: Hiermit wird die Fluglage des Mo-
dells um die Querachse gesteuert, das Flugzeug
fliegt nach rechts oder links.
Höhen-/Tiefenruder: Hiermit wird die Fluglage
des Modells um die Hochachse gesteuert. Knüp-
pel oben = das Modell sinkt; Knüppel unten = das
Modell steigt.
Querruder: Hiermit wird die Fluglage des Modells
um die Längsachse gesteuert. Knüppel nach
rechts = rechte Tragfläche senkt sich; Knüppel
nach links = linke Tragfläche senkt sich.
Mode 1: Funktionszuordnung der Steuerbewe-
gungen zu den Steuerknüppeln.
Hier Motordrehzahl und Querruder durch den rech-
ten Steuerknüppel, Höhen-/Tiefen- und Seitenru-
der durch den linken Steuerknüppel.
Mode 2: Funktionszuordnung der Steuerbewe-
gungen zu den Steuerknüppeln.
Hier Motordrehzahl und Seitenruder durch den lin-
ken Steuerknüppel, Höhen-/Tiefen- und Querruder
durch den rechten Steuerknüppel.
Dual Rate:
schaltbare Wegreduzierung der Steuerbewe-
gungen.
3
Inhalt Seite
Erläuterung der Fachbegriffe / Inhaltsangabe 3
Sicherheitshinweise 4, 5
Lieferumfang / Technische Daten 6
Zusammenbau des Modells 7
Laden des Flugakkus / Sicherheitshinweise Lipo-Akkus 8
Übersicht Sendereinstellungen in Mode 1 und Mode 2 9
Primäre und erweiterte Steuerfunktionen / Umbau des Senders 10
Sendereinstellung in Mode 1 11
Sendereinstellung in Mode 2 12
Flugvorbereitung 13
Steuern des Modells 14
Wichtige Hinweise 15
Neu Binden des Senders 16
Ersatzteilliste 17
Notizen 18
Allgemeine Hinweise 19
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

Lesen Sie vor dem Bau Ihres Modells unbedingt die Sicherheitshin-
weise genau durch. Halten Sie sich stets an die in den Anleitungen
empfohlenen Vorgehensweisen und Einstellungen.
Wenn Sie ferngesteuerte Modellflugzeuge, -hubschrauber, -autos
oder -schiffe erstmalig betreiben, empfehlen wir Ihnen, einen erfah-
renen Modellpiloten um Hilfe zu bitten.
Sicherheitshinweise
Ferngesteuerte Modelle sind kein Spielzeug im üblichen Sinne und dür-
fen von Jugendlichen unter 14 Jahren nur unter Aufsicht von Erwachse-
nen eingesetzt und betrieben werden.
Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche
Sorgfalt und sicherheitsbewusstes Verhalten.
Fehler oder Nachlässigkeiten beim Bau, Fliegen oder Fahren können er-
hebliche Sach- oder Personenschäden zur Folge haben.
Da Hersteller und Verkäufer keinen Einfluss auf den ordnungsgemäßen
Bau und Betrieb der Modelle haben, wird ausdrücklich auf diese Ge-
fahren hingewiesen und jegliche Haftung ausgeschlossen.
Propeller bei Flugzeugen und generell alle sich bewegenden
Teile stellen eine ständige Verletzungsgefahr dar.
Vermeiden Sie unbedingt eine Berührung solcher Teile.
Beachten Sie, daß Motoren und Regler im Betrieb hohe Tem-
peraturen erreichen können.
Vermeiden Sie unbedingt eine Berührung solcher Teile.
Bei Elektromotoren mit angeschlossenem Antriebsakku niemals
im Gefährdungsbereich von rotierenden Teilen aufhalten.
Achten Sie ebenfalls darauf, dass keine sonstigen Gegenstände
mit sich drehenden Teilen in Berührung kommen!
Beachten Sie die Hinweise der Akkuhersteller.
Über- oder Falschladungen können zur Explosion der Akkus füh-
ren. Achten Sie auf richtige Polung.
Hinweise zu den Trockenbatterien:
Batterien nicht wieder aufladen, nicht öffnen, nicht ins Feuer wer-
fen. Leere Batterien nach Gebrauch aus dem Sender entfernen.
Der austretende Elektrolyt kann zur Zerstörung des Senders füh-
ren.
Schützen Sie Ihre Geräte vor Staub, Schmutz und Feuchtigkeit. Setzen
Sie die Geräte keiner übermäßigen Hitze, Kälte oder Vibrationen aus.
Benutzen Sie nur empfohlene Ladegeräte und laden Sie Ihre Akkus nur
bis zur angegebenen Ladezeit.
Überprüfen Sie Ihre Geräte stets auf Beschädigungen und erneuern Sie
Defekte mit Original-Ersatzteilen.
Durch Absturz beschädigte oder nass gewordene Geräte, selbst wenn
sie wieder trocken sind, nicht mehr verwenden!
Entweder im robbe Service überprüfen lassen oder ersetzen.
Durch Nässe oder Absturz können versteckte Fehler entstehen, welche
nach kurzer Betriebszeit zu einem Funktionsausfall führen.
4
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile
eingesetzt werden.
An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenom-
men werden, die nicht in der Anleitung beschrieben sind.
Modellbetrieb
•ÜberiegenSieniemalsZuschaueroderanderePilotenundhaltenSie
genügend Sicherheitsabstand zu Ihrem Modell.
•GefährdenSieniemalsMenschenoderTiere.
•FliegenoderfahrenSienieinderNähevonHochspannungsleitungen
oder Wohngebieten.
•BetreibenSieIhrModellauchnichtinderNähevonSchleusenund 
öffentlichem Schiffsverkehr.
•BetreibenSieIhrModellnichtauföffentlichenStraßen,Autobahnen, 
Wegen und Plätzen etc., sondern nur an zugelassenen Orten.
• Bei Gewitter dürfen Sie Ihre Anlage nicht betreiben.
Im Betrieb nicht mit der Senderantenne auf das Modell „zielen“. In dieser
Richtung hat der Sender die geringste Abstrahlung. Am Besten ist die
seitliche Stellung der Antenne zum Modell.
Versicherung
Bodengebundene Modelle sind üblicherweise in einer Privathaftpflicht-
versicherung mitversichert. Für Flugmodelle ist eine Zusatzversicherung
oder Erweiterung erforderlich.
Überprüfen Sie Ihre Versicherungspolice und schließen sie ggf.
eine Versicherung ab.
Haftungsausschluss:
Sowohl die Einhaltung der Montage- und Betriebanleitung als auch die
Bedingungen und Methoden bei Installation, Betrieb, Verwendung und
Wartung der Modellbaukomponenten können von robbe-Modellsport
nicht überwacht werden.
Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Ko-
sten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in
irgendeiner Weise damit zusammenhängen.
Soweit gesetzlich zulässig ist die Verpflichtung zur Schadenersatzlei-
stung, gleich aus welchen Rechtsgründen, auf den Rechnungswert der
an dem schadensstiftenden Ereignis unmittelbar beteiligten robbe-Pro-
dukten begrenzt. Dies gilt nicht, soweit nach zwingenden gesetzlichen
Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit unbeschränkt
gehaftet werden muss.
5
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

Verehrter Kunde,
Sie haben sich für ein Flugmodell aus unserem Hause ent-
schieden. Dafür danken wir Ihnen.
Das Modell ist nach wenigen Handgriffen flugfertig. Um
Ihnen den sicheren Betrieb dieses Modells zu erleichtern,
sollten Sie aber unbedingt diese Anleitung vor der ersten
Inbetriebnahme genau durchlesen.
Alle Richtungsangaben wie z. B. „rechts“ sind in Flugrich-
tung vorwärts zu sehen.
Technische Daten:
Spannweite: 500 mm
Länge über alles: 350 mm
Fluggewicht: ca. 40 g
Motor: N20
Stromversorgung: Lipo-Akku 3,7 V 150mAh
Lieferumfang:
1x ARCUS E-RISE 500 RTF 2,4 GHz
1x 2,4 GHz Sender
1x Lithium-Ionen-Polymerakku
4x AA Batterien
Bitte beachten Sie unbedingt die Sicherheitshin-
weise über den Umgang mit Lithium-Ionen-Poly-
merakkus auf Seite 8!
6
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

7
Zusammenbau des Modells
Tragfläche in den Rumpf einsetzen und rechtwinklig zur Längsachse ausrichten.
Dazu die Flächenvorderkante in die Aufnahmevorrichtung am Rumpf einschieben.
Die Fläche wird an der Hinterkante durch einen Magneten gesichert (Bild 1 + 2).
Bild 1
Bild 2
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

Laden des Flugakkus am Sender
8
Sicherheitshinweise für Lipo-Akkus:
•DenAkkunichtinWasseroderandereFlüssigkeiten 
tauchen.
•Akkunichterhitzen,insFeuerwerfenoderindie
Mikrowelle legen.
•Nichtkurzschließenoderverpoltladen
•AkkukeinemDruckaussetzen,deformierenoderwerfen
•NichtdirektamAkkulöten
•Akkunichtverändernoderöffnen
•AkkusnurmitdafürgeeignetenLadegerätenladen, 
niemals direkt an ein Netzteil anschließen
•AkkuniemalsinprallerSonneoderderNähevon
Heizungen oder Feuer laden bzw. entladen.
•AkkunichtanOrtenbenutzenwelchehoherstatischer
Entladung ausgesetzt sind.
•Alldieskanndazuführen,dassderAkkuSchaden
nimmt, explodiert oder gar Feuer fängt.
•HaltenSiedenAkkuvonKindernfern
•AusgelaufenesElektrolytnichtinVerbindungmitFeuer
bringen, dieses ist leicht brennbar und kann sich
entzünden.
•DieElektrolytüssigkeitsolltenichtindieAugen
kommen, wenn doch, sofort mit viel klarem Wasser aus-
waschen und anschließend einen Arzt aufsuchen.
•AuchvonKleidernundanderenGegenständenkanndie
Elektrolytflüssigkeit mit viel Wasser aus- bzw.
abgewaschen werden.
HAFTUNGSAUSSCHLUSS
Da robbe Modellsport den Umgang mit den Akkus nicht über-
wachen kann, wird jegliche Haftung und Gewährleistung bei
falscher Ladung / Entladung bzw. Behandlung ausdrücklich
ausgeschlossen.
Voraussetzung für eine ein-
wandfreie Funktion sind volle
Senderbatterien.
Die Abdeckung des Lade-
schachts am Sender öffen. Den
Flugakku in den Ladeschacht
einschieben. Den Sender ein-
schalten. Die grüne LED am
Sender leuchtet und zeigt den
Ladevorgang an. Wenn die grü-
ne LED erlischt, ist der Akku
voll geladen. Akku entnehmen,
Sender verschließen und aus-
schalten.
Sicherheitshinweise!
Ladevorgang nicht auf brennbaren Unterlagen betreiben
und nicht unbeaufsichtigt lassen. Vor Feuchtigkeit schüt-
zen. Nicht direkter Sonneneinstrahlung aussetzen.
Keine Akkus laden, die stark erwärmt sind. Akku auf Um-
gebungstemperatur abkühlen lassen.
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

9
Sendereinstellung Mode 1: Sendereinstellung Mode 2 (Auslieferungszustand):
Höhenruder-
steuerung
Höhenruder-Trimmung
Seitenruder-Trimmung
Drehzahl-
steuerung
und
Seitenruder-
steuerung
Drehzahl-
Trimm
Anzeige
Statusanzeige Dual-Rate
Höhenruder-
Trimm Anzeige
Statusanzeige
Senderbatterie
Statusanzeige Drehzahl
Seitenruder-Trimm
Anzeige
Höhenruder-
steuerung
und
Seitenruder-
steuerung
Seitenruder-Trimmung
Drehzahl-
steuerung
Höhenruder-TrimmungDrehzahl-Trimmung
Statusanzeige Drehzahl
Statusanzeige
Senderbatterie
Statusanzeige
Dual-Rate
Höhenruder-
Trimm
AnzeigeDrehzahl-Trimm
Anzeige Seitenruder-Trimm Anzeige
Drehzahl-Trimmung
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

10
Einstellung „primäre“ und „erweiterte“ Steuerfunktion
Der Sender bietet die Möglichkeit, die Empfindlichkeit der
Knüppelausschläge einzustellen. Für Einsteiger werden
am Anfang „weichere“, reduzierte Ausschläge empfohlen.
Öffnen Sie das Batteriefach des Senders und legen Sie
die vier AA-Batterien* ein (auf richtige Polarität achten).
Umschalten: Dazu Sender einschalten, den
rechten Knüppel nach unten
drücken.
Ist der Sender auf Mode 1 umgebaut, muss der linke
Knüppel heruntergedrückt werden.
* Bitte beachten Sie die Hinweise zu den Trockenbatterien auf S. 4.
Reduzierte Steuerfunktion
Im Display wird der runde
schwarze Punkt „Statusanzeige
Dual-Rate“ auf die Hälfte reduziert.
Erweiterte Steuerfunktion:
Erneut rechten Knüppel nach
unten drücken.
Im Display wird der runde
schwarze Punkt voll angezeigt.
Mode 2
Umbau des Senders von „Mode 2“ (Gas links)
auf „Mode 1“ (Gas rechts)
Serienmäßig wird der Sender in Mode 2 ausgeliefert. Wird
auf Grund anderer Steuergewohnheiten ein Umbau auf
Mode 1 gewünscht, wie folgt vorgehen:
Der Sender muss ausgeschaltet sein.
Die Schelle über der Antenne mit
einem Kreuzschlitz-Schraubendre-
her lösen.
Antenne aus der Vertiefung heraus-
klappen und um 90° nach oben
kippen.
Anschließend Antenne um 180°
drehen und in Gegenrichtung wieder
in die Rinne einlegen.
Schelle auflegen und festschrauben.
Durch die Drehung befindet sich
die Drehzahlsteuerung jetzt auf der
rechten Seite.
Sender einschalten und Drehzahl-
Trimmung nach unten stellen.
Überprüfen Sie die neue Einstellung
(Mode 1).
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

11
Sendereinstellungen Mode 1
Drehzahl-Trimmung:
Wenn der Propeller ohne Bewegen
des Drehzahlknüppels anläuft oder
nicht auf Bewegungen des Knüppels
reagiert, so gleichen Sie dies mit der
Drehzahl-Trimmung aus.
Seitenruder-Trimmung:
Wenn das Modell beim Starten die
Rumpfnase nach rechts oder links
dreht, gleichen Sie diese Drehung mit
den Seitenruder-Trimmtasten aus, bis
das Modell stabil ausgerichtet ist.
Höhenruder-Trimmung:
Wenn das Modell beim Starten nach
oben oder nach unten fliegt, gleichen
Sie die Flugrichtung mit der Höhenru-
der-Trimmung aus, bis das Modell sta-
bil ausgerichtet ist.
a
a
a
a
a
a
a
a
a
a
a
a
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

12
Sendereinstellungen Mode 2
Drehzahl-Trimmung:
Wenn der Propeller ohne Bewegen
des Drehzahlknüppels anläuft oder
nicht auf Bewegungen des Knüppels
reagiert, so gleichen Sie dies mit der
Drehzahl-Trimmung aus.
Seitenruder-Trimmung:
Wenn das Modell beim Starten die
Rumpfnase nach rechts oder links
dreht, gleichen Sie diese Drehung mit
den Seitenruder-Trimmtasten aus, bis
das Modell stabil ausgerichtet ist.
Höhenruder-Trimmung:
Wenn das Modell beim Starten nach
oben oder nach unten fliegt, gleichen
Sie die Flugrichtung mit der Höhenru-
der-Trimmung aus, bis das Modell sta-
bil ausgerichtet ist.
a
a
a
a
a
a
a
a
a
a
a
a
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

13
Flugvorbereitung

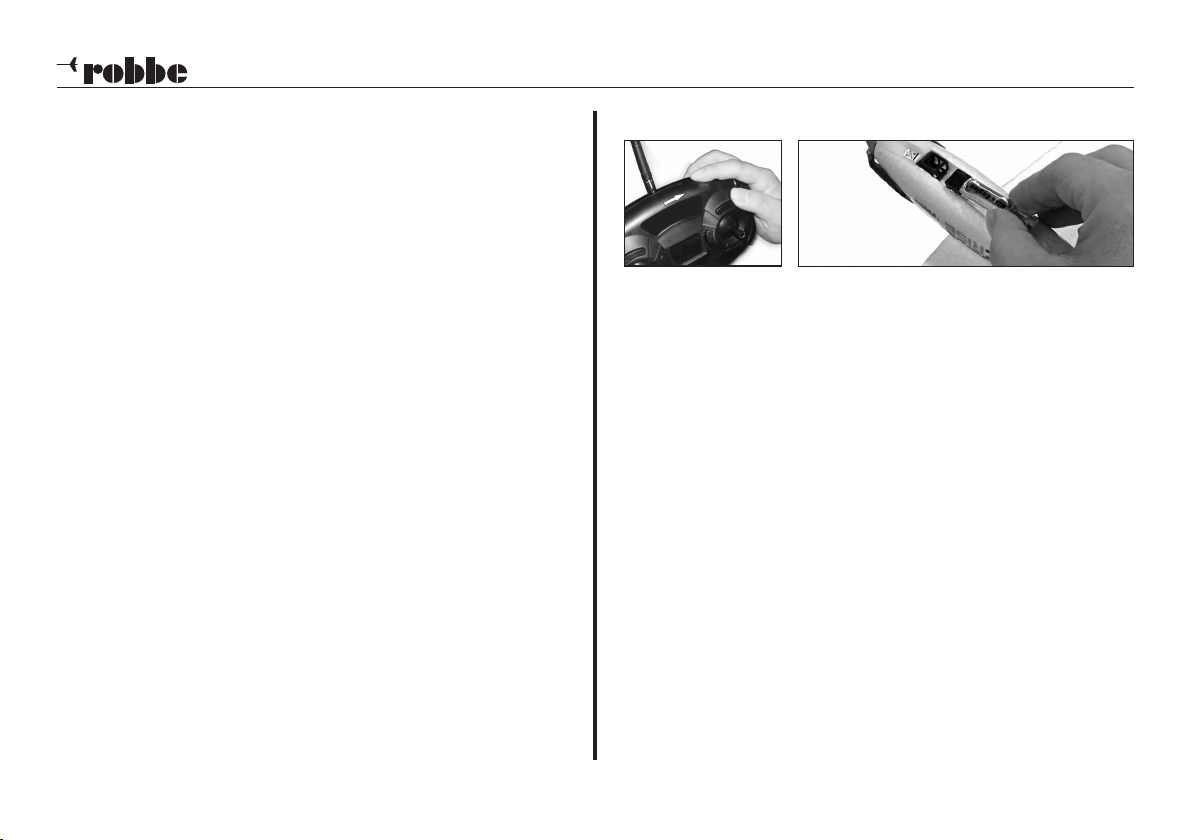

Schalten Sie den Sender ein (Bild 1). Links im Display wird
der Batteriestatus angezeigt. Bringen Sie den Drehzahl-
knüppel und die Drehzahltrimmung auf die unterste Po-
sition. Schieben Sie den geladenen Lipo-Flugakku in die
Aufnahmevorrichtung am Rumpfboden (Bild 2).
Der Sender und der Empfänger sind betriebsbereit. Die-
sen Vorgang bei jeder Inbetriebnahme wiederholen.
Zur Überprüfung des Schwerpunktes (siehe Bild S. 15)
das Modell unter der Tragfläche nahe des Rumpfes un-
terstützen und auspendeln lassen. Die Idealstellung ist er-
reicht, wenn das Modell mit leicht nach unten hängendem
Vorderteil in der Waage bleibt.
Hinweis: Das bei 2,4 GHz erforderliche Binden von Sender
und Empfänger ist bereits werksseitig vorgenommen wor-
den. Ein neues Binden ist nur nach Reparatur oder Aus-
tausch einer Komponente erforderlich.
Richtige Vorgehensweise vor dem Start!
Bild 1 Bild 2
Funktionstest
Vor dem ersten Flug müssen alle Trimmungen mit Aus-
nahme der Drehzahl-Trimmung in Mittelstellung sein. Der
Drehzahlknüppel muss ganz unten sein. Sollte sich der
Propeller drehen, gleichen Sie dies mit der Drehzahl-Trim-
mung aus, bis der Propeller zum Stillstand kommt.
Richtige Vorgehensweise nach der Landung!
Entfernen Sie den Flugakku aus der Aufnahmevorrichtung
am Rumpfboden und schalten Sie dann den Sender aus.
Vorbereitungen für den Erstflug:
Einen Tag mit absoluter Windstille abwarten.
Flugakku vor der Inbetriebnahme laden.
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

14
Drehzahl aus (Landung):
Kurve rechts:
Steigflug:
Drehzahl hoch (Start):
Kurve links:
Sinkflug:
Drehzahl hoch (Start):
Kurve links:
Sinkflug:
Steuerung des Modells im Mode 1
Drehzahl aus (Landung):
Kurve rechts:
Steigflug:
Steuerung des Modells im Mode 2
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

15
Mit dem ausgetrimmten Modell können Sie jetzt das Flie-
gen trainieren und Figuren wie Kreis, Quadrat, Rechteck
und Achten fliegen.
Stellen Sie sich immer hinter bzw. rechtwinklig zum Mo-
dell, um falsche Steuerkommandos zu vermeiden.
Mit wechselnden Flugrichtungen können Quadrate abge-
flogen werden: vom Piloten weg, rechtwinklig zum Piloten
und auf den Piloten zu.
Ein Tipp: Wenn das Modell mit der Nase auf Sie zu-
fliegt, kehren sich die Funktionen (ausser Höhenruder
und Drehzahlsteuerung) um.
Wichtige Hinweise
Starten:
Das Modell in die Hand nehmen, die Drehzahl auf volle Leistung
stellen und das Modell mit einem leichten Schwung gegen den
Wind freigeben. Das Modell muss so ausgetrimmt sein, dass es
eine stabile Fluglage einnimmt und leicht steigt. Mit gefühlvollen
Ausschlägen die Wirkung der Steuerruder auf das Flugverhalten
erlernen.
Landen:
Zum Landen die Drehzahl langsam und gleichmäßig zurückneh-
men, bis das Modell sinkt und aufsetzt. Nicht abrupt die Drehzahl
wegnehmen. Nach der Landung die Verbindung Flugakku - Emp-
fänger trennen, erst dann den Sender ausschalten.
Achtung:
Ein Blockieren des drehenden Propellers kann eine schwere Be-
schädigung der Mechanik bzw. einen Brand zur Folge haben.
Drehzahlknüppel sofort auf Leerlauf zurücknehmen!
Hinweis zum Flugakku:
Wenn die Motorleistung nachlässt, sofort landen und die Ver-
bindung zum Akku trennen. Akku nicht leerfliegen, da er sonst
tiefentladen und dauerhaft geschädigt wird. Vor erneutem Laden
den Akku abkühlen lassen.
Ersetzen des Propellers:
Einen beschädigten Propeller umgehend ersetzen.
Die ersten Flüge
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

16
Neu-Binden des Senders
Dieser Vorgang ist nur nach Austausch von einzelnen Komponenten erforderlich.
Drehzahlknüppel in Leerlaufstellung bringen.
Auf den Drehzahlknüppel drücken und gedrückt halten, gleichzeitig den Sender
einschalten (Bild 1). Das Display blinkt. Den LiPo-Akku in das Modell schieben.
Hinweis: Ist der Sender auf Mode 1 umgebaut, muss der rechte Drehzahlknüppel
heruntergedrückt werden (Bild 2).
Nach erfolgter Neu-Bindung geht das Display vom Blinken in die normale Anzei-
ge über (Bild 3).
(Bild 1)
(Bild 2)(Bild 3)
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

17
NE220009
NE200206
NE200207
25620002
NE200204
Ersatzteilliste ARCUS E-RISE 500 E RTF
Bestell-No. Bezeichung
25620001 Rumpf
25620002 Tragfläche
25620003 Leitwerksatz
25620004 Propeller-Set
25620005 Dekorbogen (o. Abbildung)
NE200204 Ruderanlenkung
NE200206 Motor-Set
NE200207 Empfänger-Set
NE200208 Ladegerät und Netzteil (o. Abbildung)
NE220009 Lipo-Akku 3,7 V 150 mAh
Beim Austausch von Teilen bitte unbedingt den
passenden Kreuzschlitz-Schraubendreher ver-
wenden und Schrauben sorgsam festziehen.
Kein Schraubensicherungsmittel verwen-
den!
25620001 25620003
25620004
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

18
Notizen:

19
Dieses Symbol bedeutet, dass elektrische und elektronische Kleingeräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, entsorgt
werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder
der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem.
Entsorgung der Akkus
Werfen Sie Akkus auf keinen Fall in den Hausmüll. Um die Umwelt zu schützen, geben Sie defekte oder verbrauchte Akkus nur entladen zu
den entsprechenden Sammelstellen. Dies sind alle Verkaufsstellen für Batterien und Akkus, oder kommunale Sondermüllsammelstellen. Um
Kurzschlüsse zu vermeiden, kleben sie bitte eventuell blanke Kontakte mit Klebestreifen ab.
Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen
und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet
unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Logo-Buttons „Conform“.
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562

robbe Modellsport GmbH & Co.KG
Metzloserstraße 38 · D-36355 Grebenhain
Technische Hotline: [phone] / 87-777 · [e-mail]
Handelsregister: Amtsgericht Gießen HRA 2722
Persönlich haftender Gesellschafter:
robbe Modellsport Beteiligungs GmbH Gießen / HRB 5793 · Geschäftsführer: G. Geiger, E. Dörr
Irrtum und technische Änderungen vorbehalten · Copyright robbe-Modellsport 2011
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG
20
Bedienungsanleitung ARCUS E-RISE 500 RTF 2,4 GHz No. 2562
