ROBLAN FJX50 Series User manual

ROBLAN EUROPA S.A.
Avda. de las Retamas 5. 45950
Casarrubios del Monte
Toledo, Spain
ROBLAN COLOMBIA S.A.S.
NIT. 900.748.926-0
ROBLAN AUSTRAL SPA
ROBLAN UK LTD
www.roblan.com

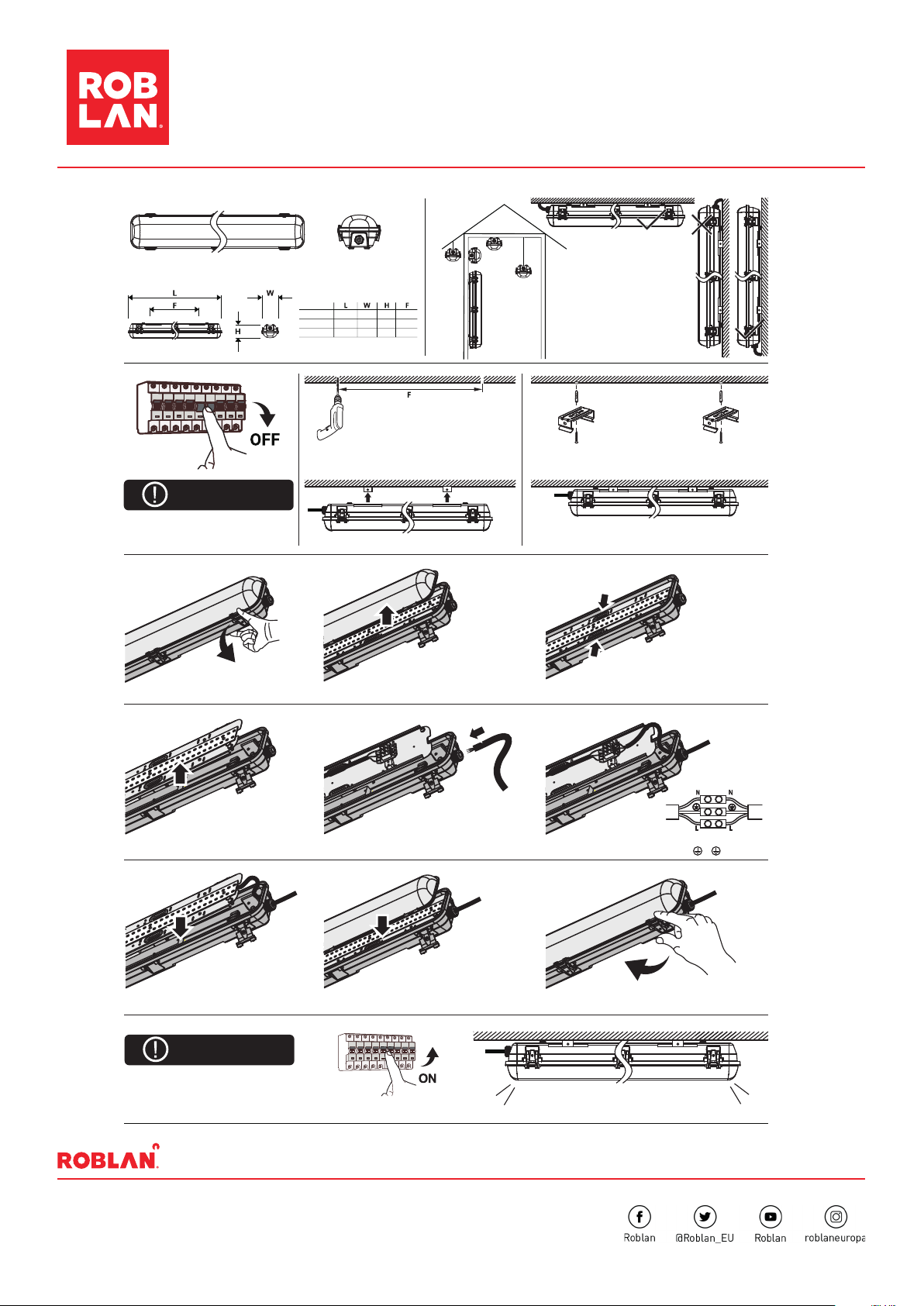

MANUAL DE INSTALACIÓN | INSTALLATION MANUAL
Estancas / Weatherproof | FJX50
pg1/2
600mm
1200mm
1500mm
280
760
1060
100123600
1200
1500
100123
100123
1. Perfore un agujero de 6 mm.
1. Desabrocha los clips. 2. Sacar del difusor. 3. Empuje hacia abajo los soportes en U.
4. Sacar del módulo LED.
7. Vuelva a colocar el módulo LED. 8. Cerrar la luminaria. 9. Abrocha los clips.
5. Inserte el cable a través del prensaestopas. 6. Conecte los cables, L a L, N a N, a
3. Fija la luminaria con los soportes.
Apague la fuente de alimentación
antes de la instalación.
ADVERTENCIA
ADVERTENCIA
4. Terminar la instalación.
2. De acuerdo con el centro del orificio de fijación, los pernos y
tornillos de expansión de instalación, instale el soporte.
1) Apague la fuente de alimentación antes
de la instalación.
2) La instalación debe ser realizada por
electricistas registrados.

ROBLAN EUROPA S.A.
Avda. de las Retamas 5. 45950
Casarrubios del Monte
Toledo, Spain
ROBLAN COLOMBIA S.A.S.
NIT. 900.748.926-0
ROBLAN AUSTRAL SPA
ROBLAN UK LTD
www.roblan.com
MANUAL DE INSTALACIÓN | INSTALLATION MANUAL
Estancas / Weatherproof | FJX50
pg2/2
1) Switch off the power supply before
of the installation.
2) Installation must be done by
registered electricians.
600mm
1200mm
1500mm
280
760
1060
100123600
1200
1500
100123
100123
1. Drill a 6mm hole.
1. Unbuckle the clips. 2. Take out of the diffuser. 3. Push down on the U-brackets.
4. Take out the LED module.
7. Put back the LED module. 8. Close the luminaire. 9. Buckle the clips.
5. Insert the cable through the cable gland. 6. Connect the wires, L a L, N a N, a
3. Fix the luminaire with the brackets.
Switch off the power supply
before installation.
WARNING
WARNING
4. Finish the installation.
2. According to the center of the fixing hole, the bolts and
installation expansion screws, install the bracket.
