ROBLIN Creatix Series User manual

Instructions Manual
Manuel d’Instructions
Bedienungsanleitung
Manual de instrucciones
Εγχειρίδιο οδηγιών
Руководство по эксплуатации
Gebruiksaanwijzing

2
2
INDEX
RECOMMENDATIONS AND SUGGESTIONS.....................................................................................................................4
CHARACTERISTICS.............................................................................................................................................................5
INSTALLATION...................................................................................................................................................................... 7
USE......................................................................................................................................................................................11
MAINTENANCE...................................................................................................................................................................12
SOMMAIRE
CONSEILS ET SUGGESTIONS..........................................................................................................................................14
CARACTERISTIQUES.........................................................................................................................................................15
INSTALLATION.................................................................................................................................................................... 17
UTILISATION.......................................................................................................................................................................21
ENTRETIEN......................................................................................................................................................................... 22
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE................................................................................................................................... 24
CHARAKTERISTIKEN.........................................................................................................................................................25
MONTAGE........................................................................................................................................................................... 27
BEDIENUNG........................................................................................................................................................................31
WARTUNG...........................................................................................................................................................................32
INDICE
CONSEJOS Y SUGERENCIAS...........................................................................................................................................34
CARACTERÍSTICAS ...........................................................................................................................................................35
INSTALACIÓN..................................................................................................................................................................... 37
USO......................................................................................................................................................................................41
MANTENIMIENTO...............................................................................................................................................................42
ΠΕΡΙΕΧΟΜΕΝΑ
ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ............................................................................................................................................44
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ...............................................................................................................................................................45
ΕΓΚΑΤΑΣΤΑΣΗ.................................................................................................................................................................... 47
ΧΡΗΣΗ .................................................................................................................................................................................51
ΣΥΝΤΗΡΗΣΗ........................................................................................................................................................................ 52
УКАЗАТЕЛЬ
СОВЕТЫ ИРЕКОМЕНДАЦИИ .......................................................................................................................................... 54
ХАРАКТЕРИСТИКИ............................................................................................................................................................55
УСТАНОВКА........................................................................................................................................................................ 57
ЭКСПЛУАТАЦИЯ................................................................................................................................................................61
УХОД.................................................................................................................................................................................... 62
EN
FR
DE
ES
GR
RU

3
3
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES............................................................................................................................................. 64
EIGENSCHAPPEN..............................................................................................................................................................65
INSTALLATIE.......................................................................................................................................................................67
GEBRUIK.............................................................................................................................................................................71
ONDERHOUD...................................................................................................................................................................... 72
NL

EN 4
4

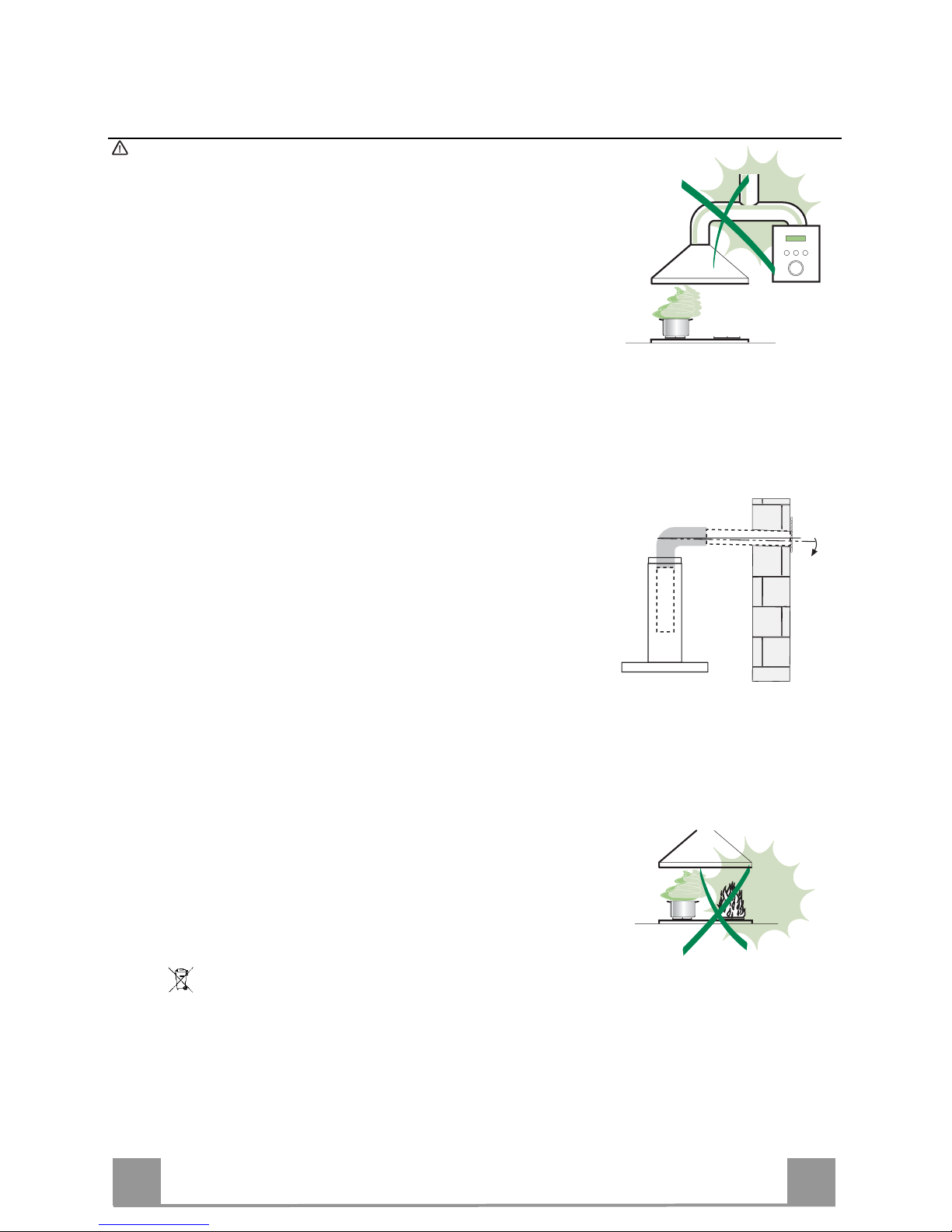

RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance. Accordingly, you may find
descriptionsofindividualfeaturesthatdonotapplytoyourspecificappliance.
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from incorrect or improper
installation.
• The minimum safety distance between the cooker top and the extractor hood is 650 mm (some
models can be installed at a lower height, please refer to the paragraphs on working dimensions
andinstallation).
• Checkthatthemains voltagecorrespondstothat indicatedontherating platefixedtotheinside of
thehood.
• ForClassIappliances,checkthatthedomesticpowersupplyguaranteesadequateearthing.
Connecttheextractortotheexhaustfluethrougha pipeofminimumdiameter120 mm. The route
ofthefluemustbeasshortaspossible.
• Donotconnecttheextractorhoodtoexhaustductscarryingcombustionfumes(boilers,fireplaces,
etc.).
• Iftheextractorisusedinconjunctionwithnon-electricalappliances(e.g.gasburningappliances),a
sufficient degree of aeration must be guaranteed in the room in order to prevent the backflow of
exhaust gas.Thekitchenmust havean opening communicatingdirectly with the open airinorder
to guarantee the entry of clean air. When the cooker hood is used in conjunction with appliances
supplied with energy other than electric, the negative pressure in the room must not exceed 0,04
mbartopreventfumesbeingdrawnbackintotheroombythecookerhood.
• In the event of damage to the power cable, it must be replaced by the manufacturer or by the
technicalservicedepartment,inordertopreventanyrisks.
• Allairductingregulationsmustbecompliedwith.
USE
• Theextractorhoodhasbeendesignedexclusivelyfordomesticusetoeliminatekitchensmells.
• Neverusethehoodforpurposesotherthanforwhichithasbeendesigned.
• Neverleavehighnakedflamesunderthehoodwhenitisinoperation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure that it does not
engulfthesides.
• Deepfatfryersmustbecontinuouslymonitoredduringuse:overheatedoilcanburstintoflames.
• Donotflambèundertherangehood;riskoffire
• This appliance is not intended for use by persons (including children) with reduced physical, sen-
soryormentalcapabilities,orlackofexperienceandknowledge,unlesstheyhavebeengivensu-
pervisionorinstructionconcerninguseoftheappliancebyapersonresponsiblefortheirsafety.
• Childrenshouldbesupervisedtoensurethattheydonotplaywiththeappliance.
• “CAUTION:Accessiblepartsmaybecomehotwhenusedwithcookingappliances.”.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any maintenance
work.
• Cleanand/orreplacetheFiltersafterthespecifiedtimeperiod(Firehazard).
• Cleanthehoodusingadampclothandaneutralliquiddetergent.
The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the
applicablecollectionpointfortherecyclingofelectricalandelectronicequipment.Byensuringthisproductisdisposedofcorrectly,youwillhelppreventpotentialnegative
consequencesfortheenvironmentandhumanhealth,whichcouldotherwisebecausedbyinappropriatewastehandlingofthisproduct.Formoredetailedinformation
aboutrecyclingofthisproduct,pleasecontactyourlocalcityoffice,yourhouseholdwastedisposalserviceortheshopwhereyoupurchasedtheproduct.
2°

EN 5
5

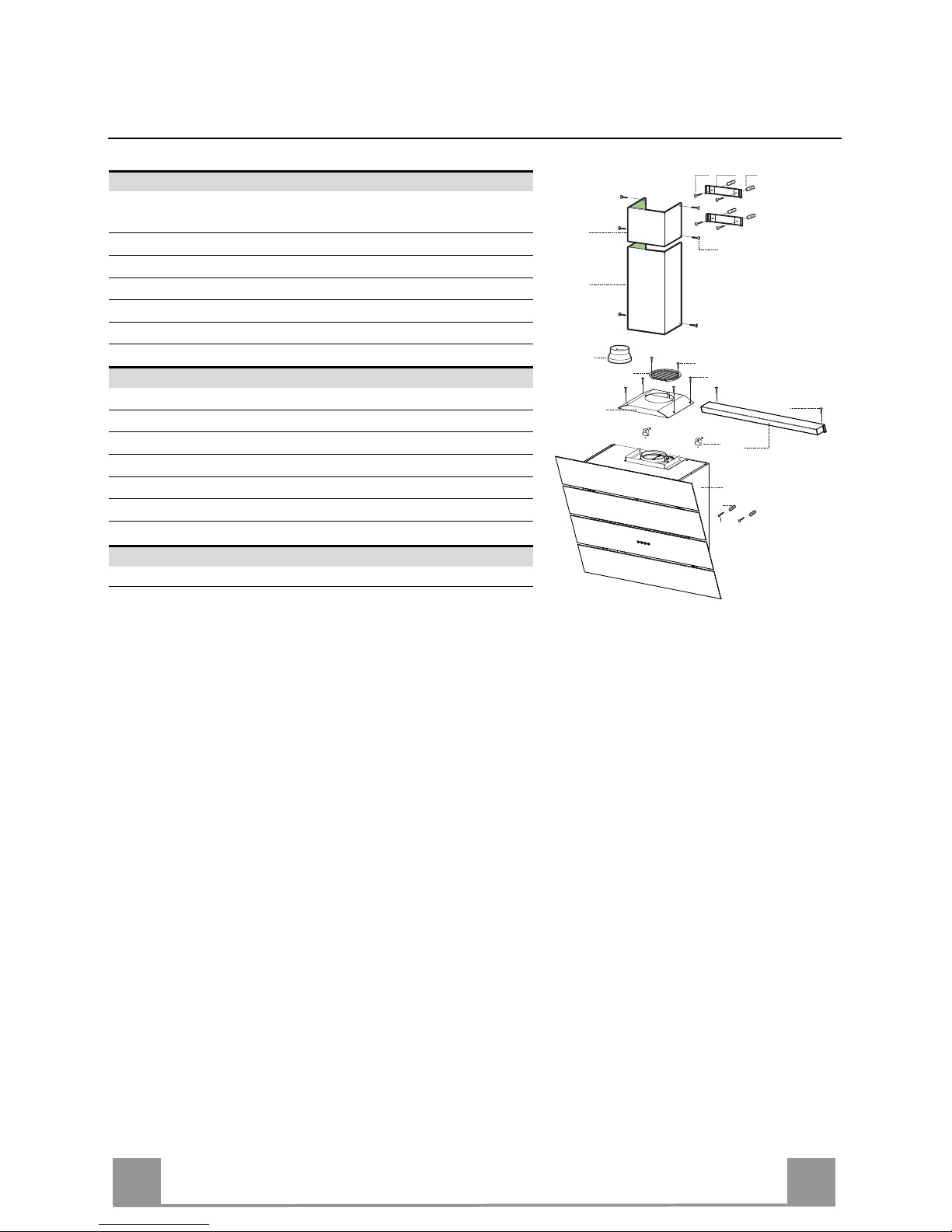

CHARACTERISTICS
Components
Ref. Q.ty Product Components
11 Hood Canopy complete with: Controls, Light, Fan unit,
Filters
2.1 1 Upper chimney
2.2 1 Lower chimney
51 Lighting unit
81 Directional air outlet grille
91 Reduction flange 150-120
16 1 Filter cover
Ref. Q.ty Installation Components
7.2.1 2 Upper chimney fixing brackets
11 6 Plugs
11a 2 SB 12/10 Wall Plugs
12a 6 Screws 4.2 x 44.4
12c 10 Screws 2.9 x 6.5
12r 2 Screws 2.9 x 6.5
12d 2 Screws 2.9 x 9.5
Q.ty Documentation
1 Instruction Manual
11a
16
12c
12d
8
9
2.1
2.2
12c
12a 7.2.1 11
1
11
12a
12r
9

EN 6
6

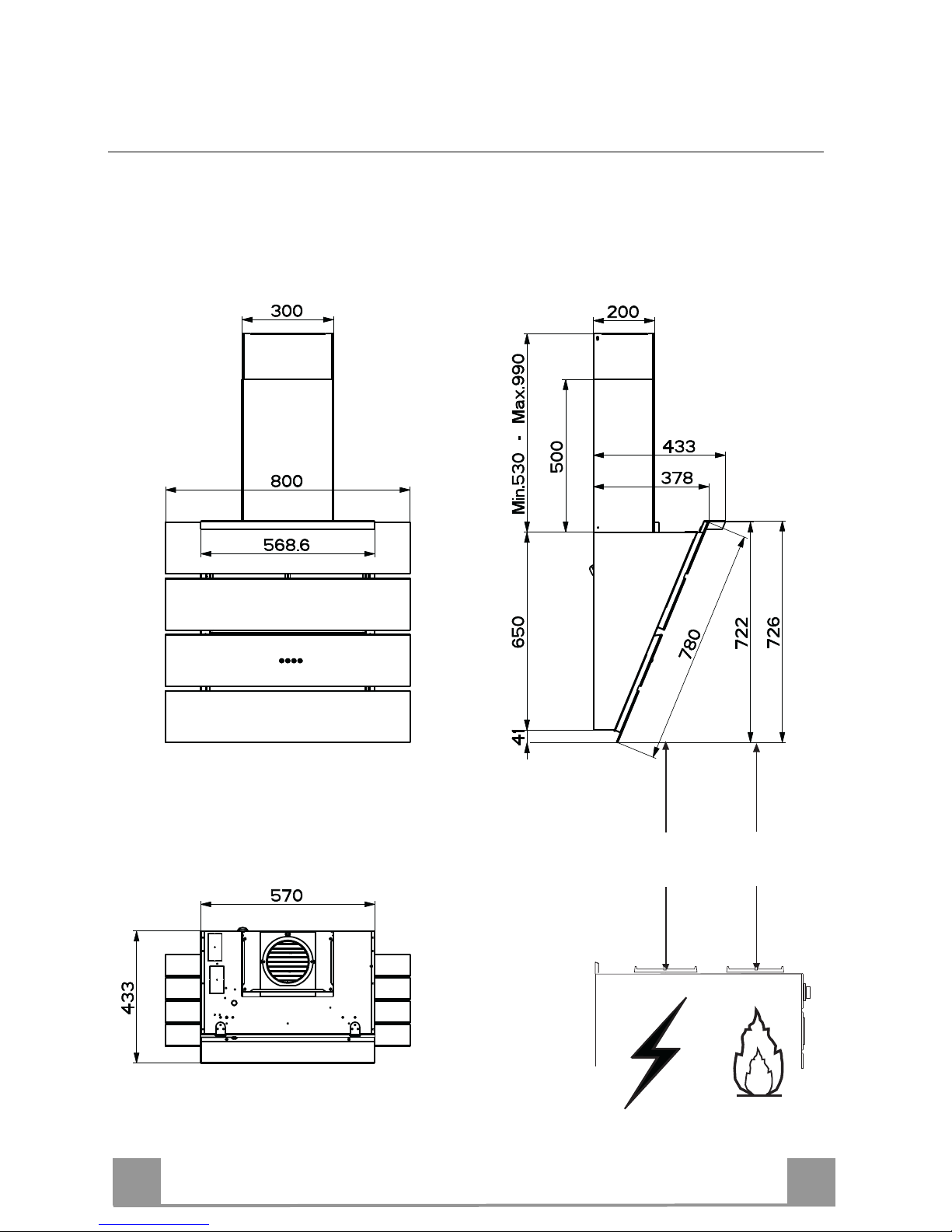

Dimensions
Min.
400mm
Min.
400mm

EN 7
7
INSTALLATION Wall drilling and bracket fixing
11a
11
22
210
11
12a
247 247
1004
482
400
210
X
1÷2
7.2.1
As a first step, proceed with the following drawings:
• a vertical line up to the ceiling or up to the upper limit, at the centre of the area in which the
hood is to be fitted;
• a horizontal line at a minimum 1004 mm above the cooker top.
• Mark a point (1) on the horizontal line, 247 mm to the right of the vertical reference line.
• Repeat this operation on the other side, checking that the two marks are levelled.
• Mark a reference point (2) as indicated at 210 mm from the vertical reference line and 482
mm above the cooker top.
• Repeat this operation on the other side, checking that the two marks are levelled.
• Drill at the marked points (1), using a ø 12 mm drill bit.
• Drill at the marked points (2) using a ø 8 mm drill bit.
• Insert the bracket plugs 11a into the holes (1) and tighten the screws.
• Insert plug 11 into holes (2).
To install a decorative chimney ( optional )
• Place bracket 7.2.1 on the wall, about 1-2 mm from the ceiling or from the upper limit,
aligning the centre (notch) with the vertical reference line.
• Mark the wall at the centres of the bracket holes.
• Place the bracket 7.2.1 on the wall at X mm below the first bracket (X = height of the upper
chimney section), aligning the centre (notch) with the vertical line.
• Mark the wall at the centres of the bracket holes.
• Drill ø 8 mm holes at all the marked centre points.
• Insert the wall plugs 11 in the holes.
• Fix the brackets using the 12a screws (4,2 x 44,4) supplied with the hood.

EN 8
8
Fitting the hood body
• Open the doors/the door (See section Open Panels).
• Remove the Metal grease filters using the handles
provided.
• Adjust the two screws Vr, in the brackets 11a, so that
they are at the start of their travel.
• Hook the hood body to the two brackets 11a.
• From the inside of the hood body, turn screws Vr to
level the hood body itself.
• Fasten the safety screw 12a.
• Close the doors/the door again.
12a
Vr
11a
Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to
the chimney using either a flexible or rigid pipe ø 150
or 120 mm, the choice of which is left to the installer.
• To install a ø 120 mm air exhaust connection, insert
the reducer flange 9on the hood body outlet.
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
• Remove possible charcoal filters.
ø 150
9
ø 120

EN 9
9

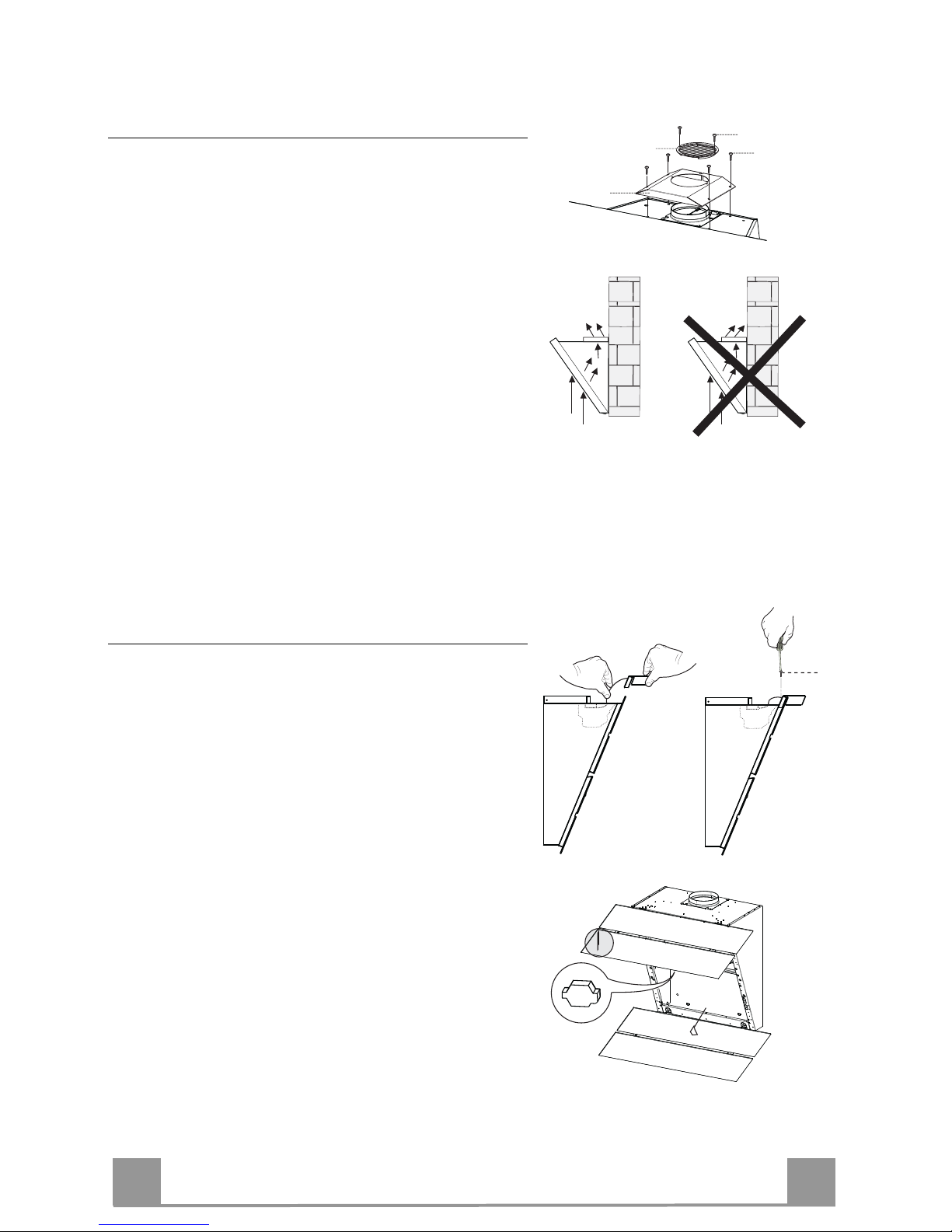

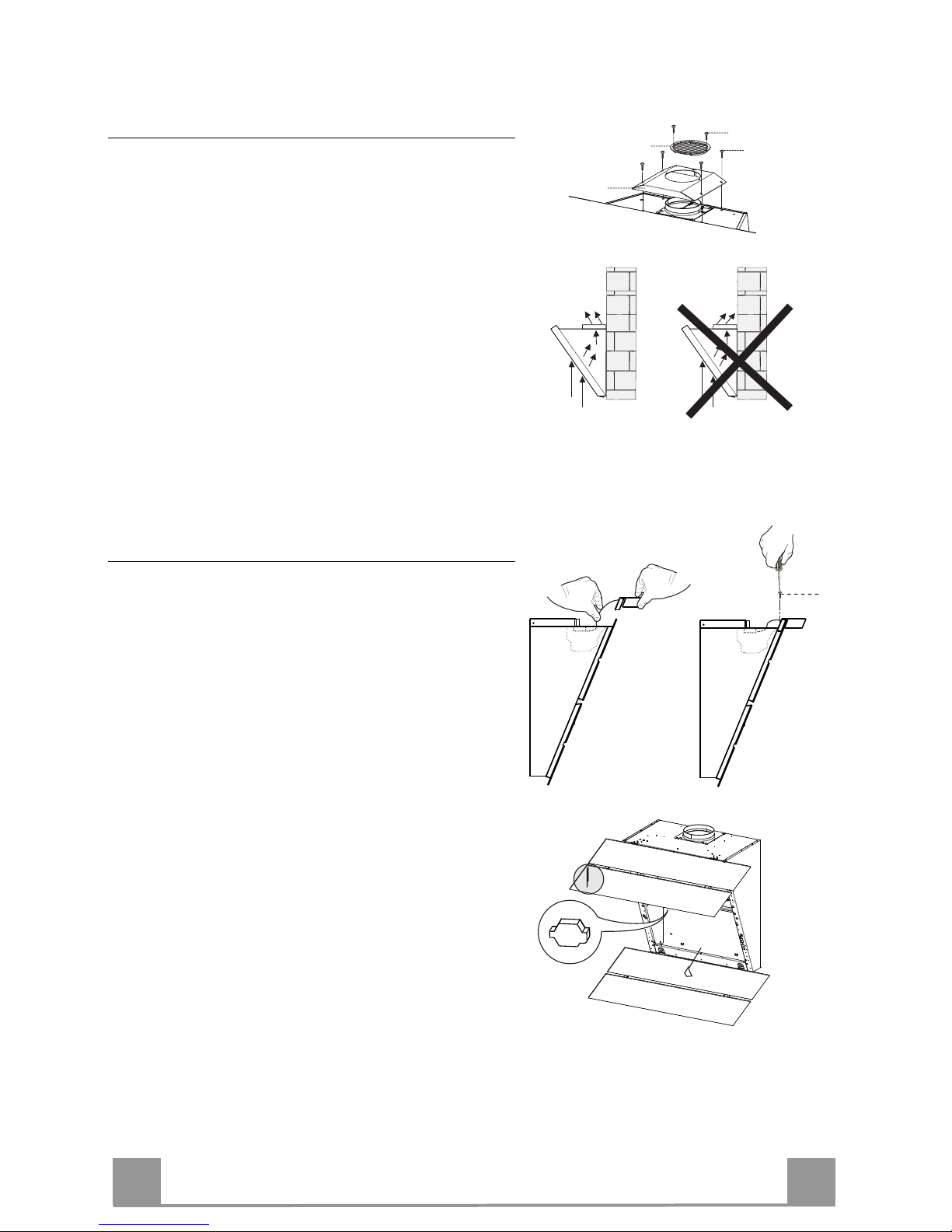

RECYCLING VERSION AIR OUTLET
To install the hood in recycling version, the optional
charcoal filter kit must be purchased.
• Remove the chimney angle bracket.
• Screw the filter cover onto the air outlet, using four
screws 12c (2.9 x 12.5).
• Fix the air outlet grid 8on the recirculation air out-
let using the 2 screws 12d (2,9 x 9,5) provided.
16
12c
12d
8
Fitting the Lighting Unit
• Insert the Lighting unit cable into the opening.
• Rest the Lighting unit 9.
• Fix it using the Screws 12r provided.
• Remove grease filters.
• Inside the hood canopy there is a wiring box for
connection of the lighting unit.
• Open the box and connect the wires to the terminal
inside it, checking that the colours are combined
properly.
• Close the wiring box, replace the grease filters and
close the doors.
12r

EN 1
10

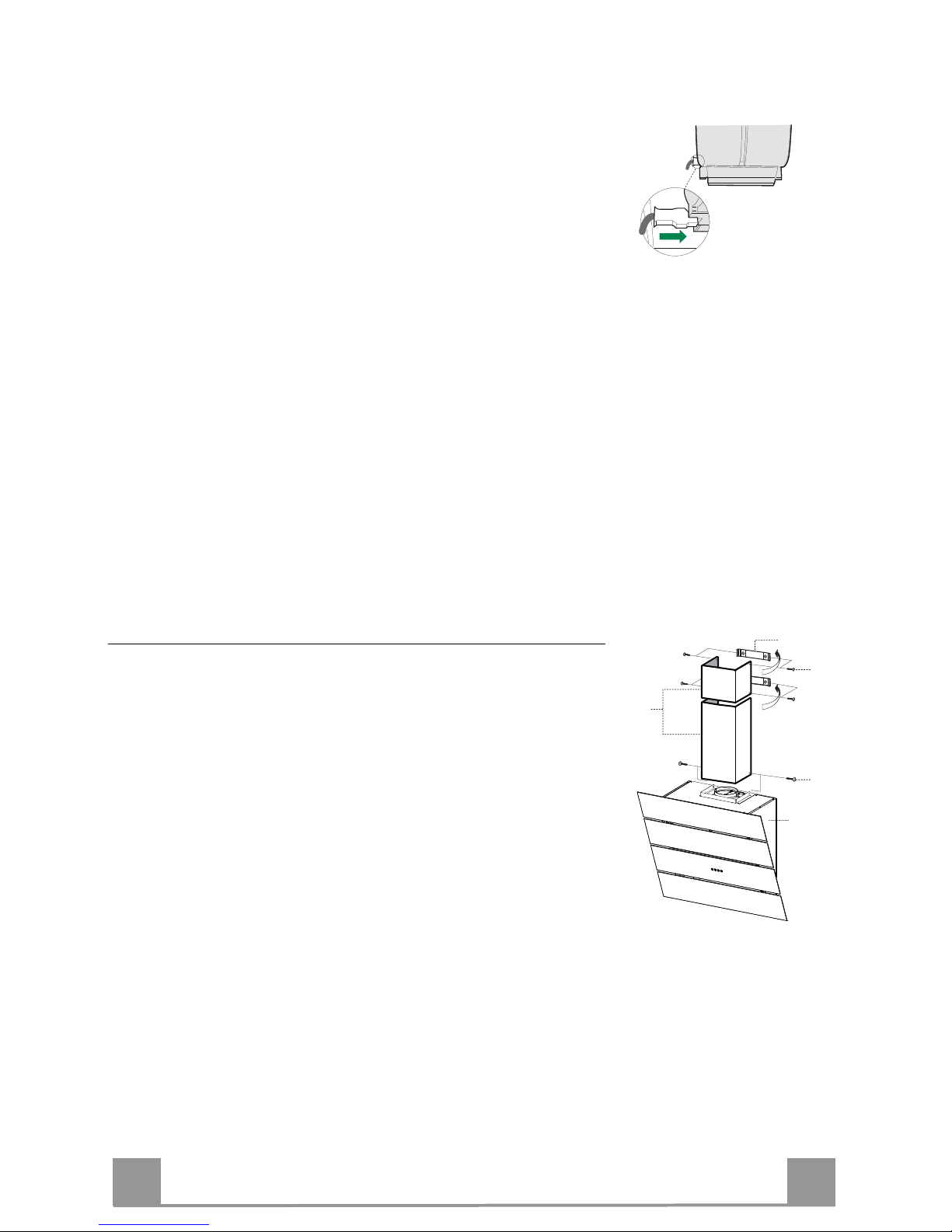

ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch hav-
ing a contact gap of at least 3 mm.
• Remove the grease filters (see paragraph Maintenance) being
sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.
Chimney assembly
Upper exhaust Chimney
• Slightly widen the two sides of the upper chimney and hook
them behind the brackets 7.2.1, making sure that they are well
seated.
• Secure the sides to the brackets using the 4 screws 12c (2,9 x
9,5) supplied.
Lower exhaust Chimney
• Slightly widen the two sides of the chimney and hook them
between the upper chimney and the wall, making sure that they
are well seated.
• Fix the lower part laterally to the hood body using the 2 screws
12c (2,9 x 9,5) supplied.
12c
2.1
2.2
2
7.2.1
12c
1

EN 1
11
USE

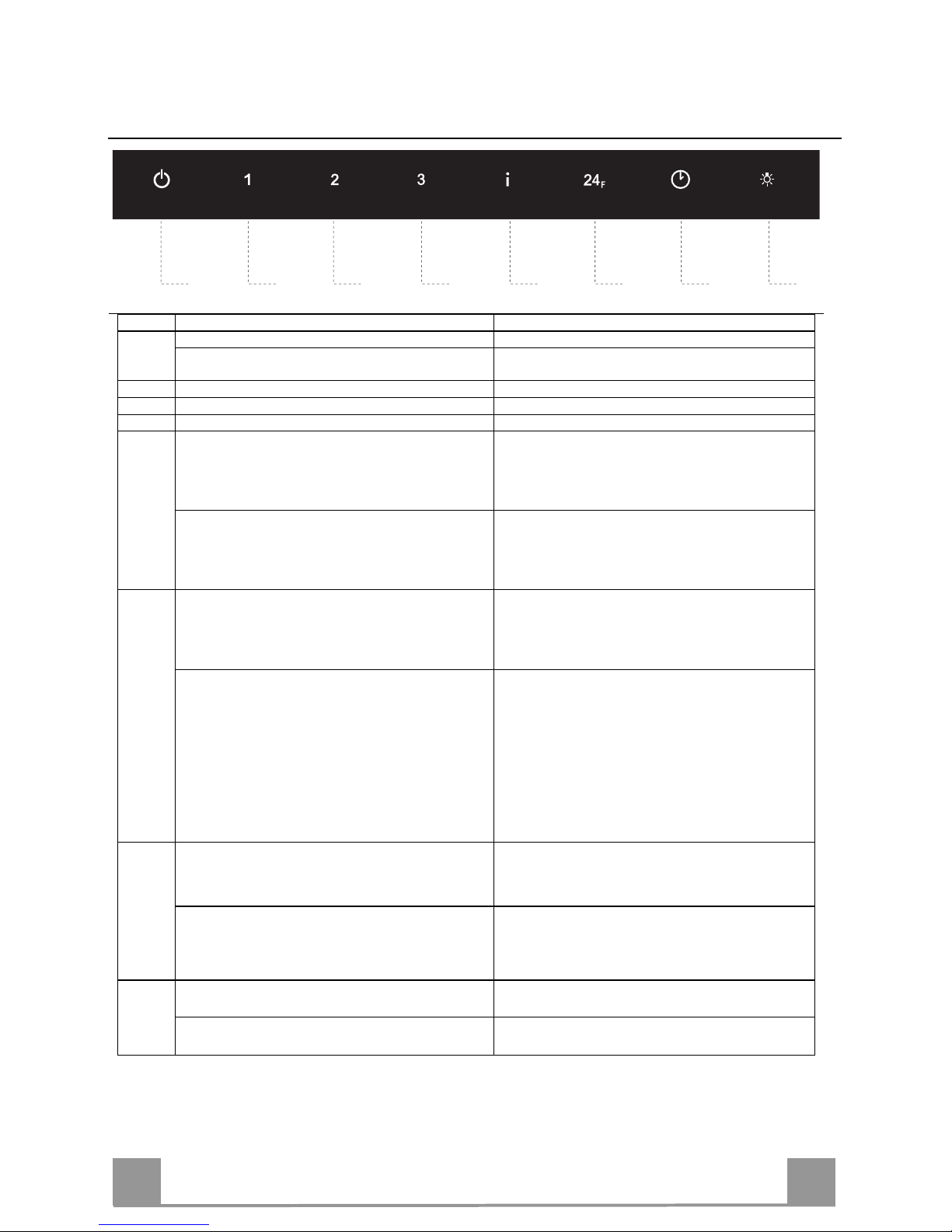

Control panel
Button Function Led
A Turns the Motor off. The Leds indicating the Speed of the motor turn off.
Enables / Disables Keyboard Lock mode if pressed and
held for 5 seconds. All the Leds light up in cycle.
B Activates speed one. The Leds indicating Speed one and Motor Off turn on.
C Activates speed two. The Leds indicating Speed two and Motor Off turn on.
D Activates speed three. The Leds indicating Speed three and Motor Off turn on.
E Activates Intensive speed. This speed is timed to run
for 10 minutes. At the end of this time the system will
automatically return to the speed set before.
It is disabled by pressing the Button or turning the Mo-
tor off.
Flashesonce a second.
Press and hold the button for approximately 5 seconds,
with all the loads turned off (Motor and Lights), to turn
the Activated Charcoal Filter alarm on.
To turn it off, press and hold the button again for 5
seconds.
Button ALed flashes twice.
Button ALed flashes once.
F Starts the 24H function, in which the motor starts at a
speed that allows suction of 100 m3/h for 10 minutes per
hour. This mode cannot be activated if Intensive or
Delay modes are active.
To turn it off, press the button again.
The Leds indicating 24H speed and Motor Off turn on.
When the filters alarm is triggered, the alarm can be
reset by pressing and holding this button for approxi-
mately 5 seconds. These indications are only visible
when the motor is turned off.
When the procedure terminates, the indication shown
previously turns off:
24H Flashing
Indicates the need to wash the metal grease filters. The
alarm is triggered after the Hood has been in operation
for 100 working hours.
24H Flashing
Indicates the need to change the activated charcoal fil-
ters, and also to wash the metal grease filters. The alarm
is triggered after the Hood has been in operation for 200
working hours.
G Activates Delay mode, with automatic shutdown of the
Motor, the Fans and the Lighting with a 30’ delay.
It is disabled by pressing the button or turning the motor
off.
The Delay Led lights up.
Pressing and holding the button for 5 seconds enables
the remote control
Pressing and holding the button for 5 seconds disables
the remote control
Button ALed flashes twice.
Button ALed flashes once.
H Press briefly to turn the lighting system on and off at
maximum intensity. The Lighting Led lights up.
Press and hold the button for 2 seconds to turn the
Courtesy Lights On (if provided).
A B C D E F G H

EN 1
12
MAINTENANCE
REMOTE CONTROL (OPTIONAL)

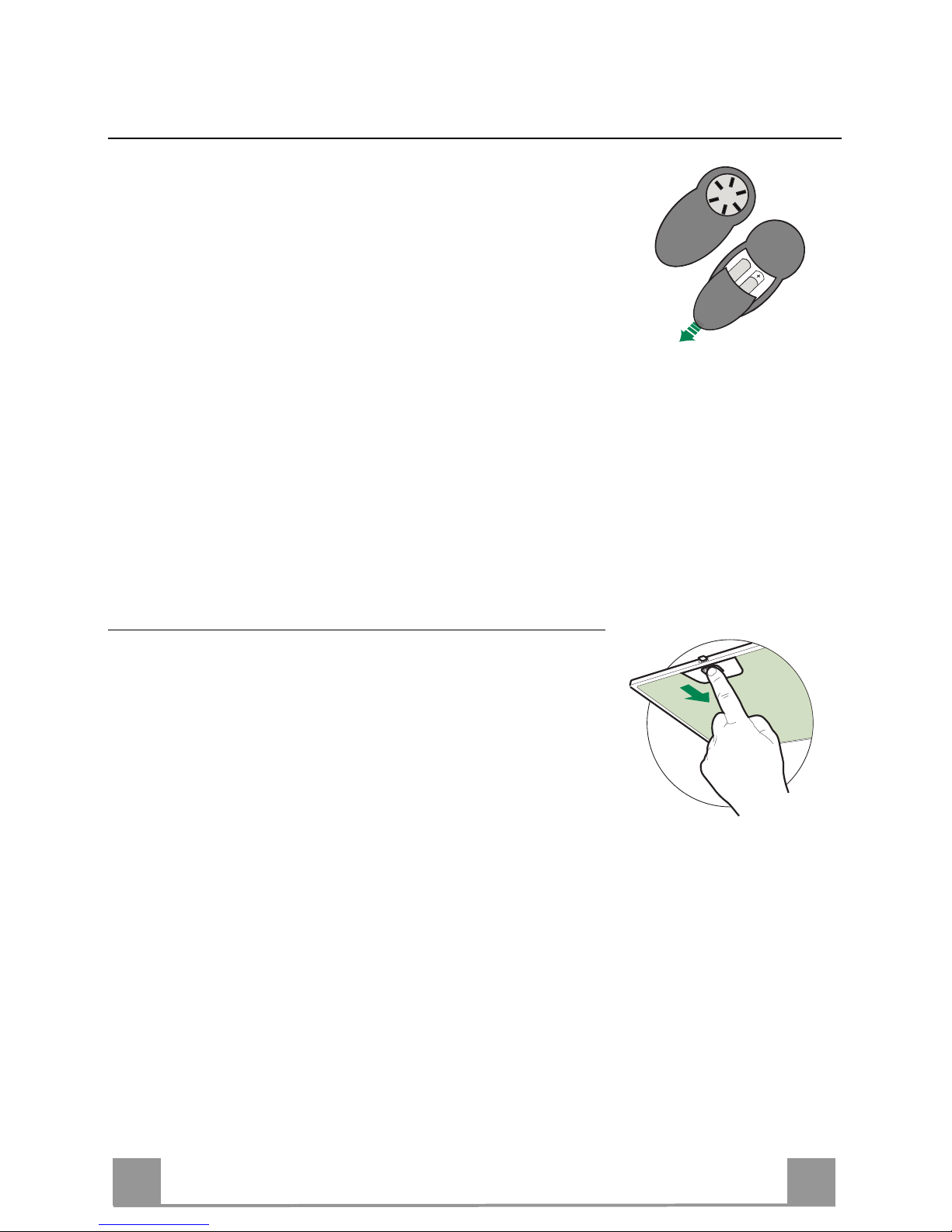

The appliance can be controlled using a remote control powered
by a 1.5 V carbon-zinc alkaline batteries of the standard LR03-
AAA type (not included).
• Do not place the remote control near to heat sources.
• Used batteries must be disposed of in the proper manner.
Metal grease filters
These can also be washed in the dishwasher, and need to be
cleaned whenever the 24H Led flashes or at least once every 2
months use, or more frequently if use is particularly intensive.
Resetting the alarm signal
• Turn the Lights and the Suction Motor off.
• Press and hold button F(24H) for 5 seconds.
Cleaning the Filters

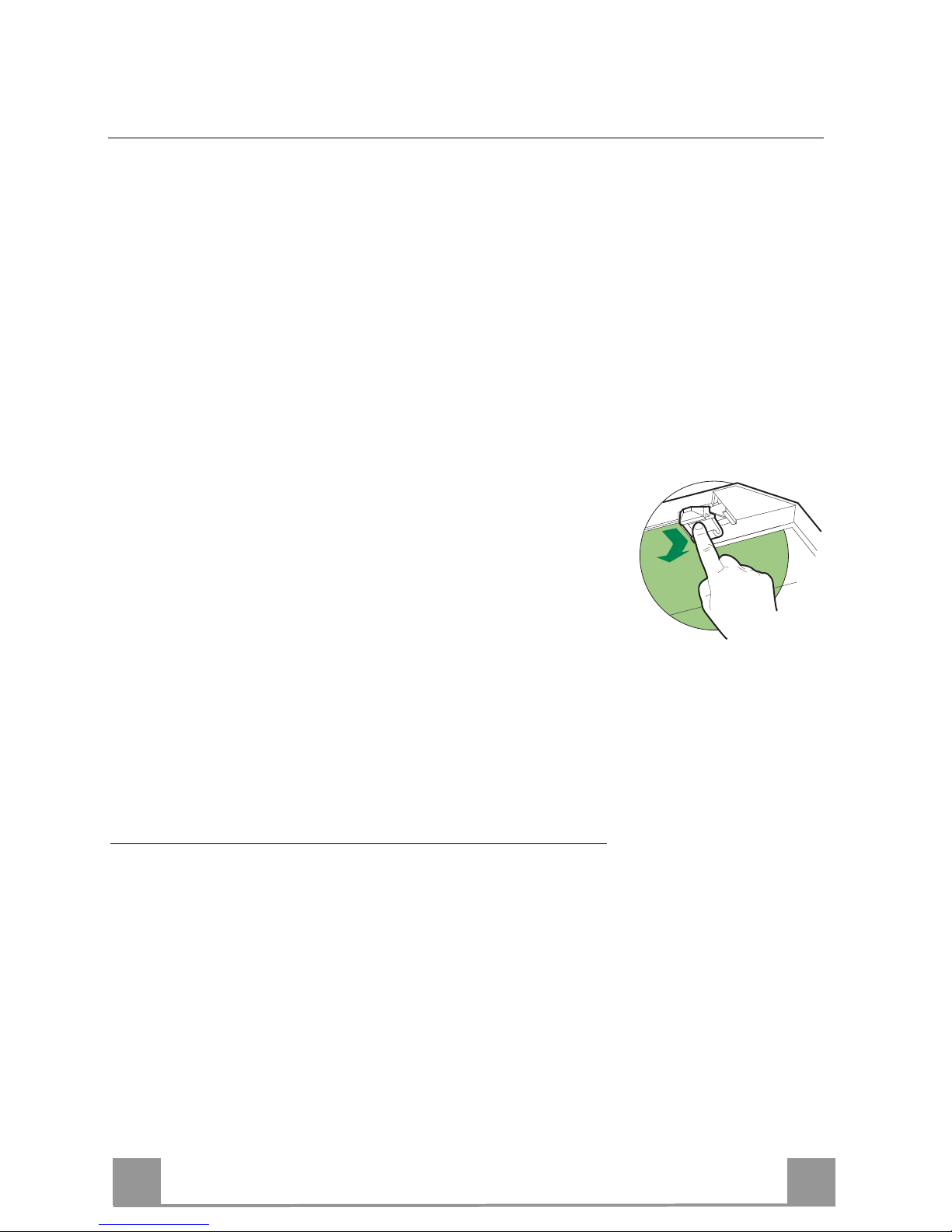

• Remove the Filters one at a time, pushing them towards the
back of the unit and at the same time pulling downward.
• Wash the Filters without bending them, and leave them to dry
completely before replacing. (If the surface of the filter
changes colour as time goes by, this will have absolutely no ef-
fect on the efficiency of the filter itself.)
• Replace, taking care to ensure that the handle faces forwards.

EN 1
13
Activated Charcoal Filter (Recirculation Version)
The Activated Charcoal Filter is only present on the Hoods in Recirculation version, and has
the job of retaining smells in the flow of air that passes over it, until reaching saturation. This
cannot be washed or regenerated, and must be changed when the 24H led on the display starts
to flash, or at least once every 4 months. The Alarm signal, if it has been activated, only
appears when the Suction motor is turned on.
Activating the alarm signal
• In Recirculation Version Hoods, the Filter Saturation Alarm must be activated on
installation or at a later date.
• Turn the Lights and the Suction Motor off.
• Press button E (Intensive) until confirmation is given:
• Motor Off Leds flash twice – Activated Charcoal Filter saturation alarm ACTIVATED.
• Motor Off Leds flash once – Activated Charcoal Filter saturation alarm DEACTIVATED.
CHANGING THE ACTIVATED CHARCOAL FILTER
Resetting the alarm signal
• Turn the Lights and the Suction Motor off.
• Press and hold button F(24H) for 5 seconds.
Changing the Filter
• Remove the Metal grease filters.
• Remove the saturated Activated charcoal filter, using the hooks
provided.
• Fit the new Filter, hooking it into place.
• Replace the Metal grease filters.
Lighting unit
Warning: This appliance is fitted with a white LED lamp classed as 1M
according to EN 60825-1: 1994 + A1:2002 + A2:2001 standards; maxi-
mum optical power emitted @439nm: 7µW. Do not look directly at the
light through optical devices (binoculars, magnifying glasses…).
• For replacement contact technical support. ("To purchase contact tech-
nical support")

FR 1
14
CONSEILS ET SUGGESTIONS
Laprésentenoticed'emploivaut pourplusieursversionsdel'appareil.Ellepeutcontenir des descriptionsd'ac-
cessoiresnefigurantpasdansvotreappareil.
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non
conformeauxrèglesdel’art.
• La distance minimale de sécurité entre le plan decuissonet la hotte doit être de 650 mm au moins (certains
modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphes «Encombrement» et
«Installation»).
• Vérifier que la tensiondu secteurcorrespond à la valeur qui figure surla plaquette apposée à l’intérieur de la
hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique
domestiqueaitétéeffectuéeconformémentauxnormesenvigueur.
• Connecterlahotteàlasortied’airaspiréàl’aided’unetuyauteried’undiamètreégalousupérieurà120mm.Le
parcoursdelatuyauteriedoitêtrelepluscourtpossible.
• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chau-
dière,cheminée,etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièceou est installée la hotte (par
exemple:desappareilsfonctionnantaugaz),vousdevezprévoiruneaérationsuffisantedumilieu.Silacuisine
enestdépourvue,pratiquezuneouverturequicommuniqueavecl’extérieurpourgarantirl’infiltrationdel’airpur.
Pourunemploicorrectetsansrisque,ladépressionmaximumdanslapiècenedoitpasdépasser0,04mbar.
• En cas d’endommagement du cordon d’alimentation, faites-leremplacer par le constructeur ou par le service
après-vente,afindeprévenirtoutrisque.
• Respecterimpérativementtouteslesnormesrelativesàl’évacuationdel’air.
UTILISATION
• Lahotteaétéconçueexclusivementpourl’usagedomestique,danslebutd’éliminerlesodeursdelacuisine.
• Nejamaisutiliserabusivementlahotte.
• Nepaslaisserlesflammeslibresàforteintensitéquandlahotteestenservice.
• Toujours régler lesflammes de manière àéviter toute sortie latérale de ces dernièrespar rapport au fond des
marmites.
• Contrôlerlesfriteuseslorsdel’utilisationcarl’huilesurchaufféepourraits’enflammer.
• Nepaspréparerd’alimentsflambéssouslahottedecuisine:risqued’incendie
• Cetappareilnedoitpasêtreutilisépardespersonnes(ycomprislesenfants)ayantdescapacitéspsychiques,
sensoriellesoumentalesréduites,nipardespersonnesn’ayantpasl’expérienceetlaconnaissancedecetype
d’appareils,àmoinsd'êtresouslecontrôleetlaformationdepersonnesresponsablesdeleursécurité.
• Lesenfantsdoiventêtresurveilléspours'assurerqu'ilsnejouentpasavecl'appareil.
• «ATTENTION :Lespartiesaccessiblespeuventdevenirtrèschaudessi utiliséesavecdesappareilsdecuis-
son.»
ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant
l’interrupteurgénéral.
• EffectuerunentretienscrupuleuxetentempsdûdesFiltres,àlacadenceconseillée(Risqued’incendie).
• Pourlenettoyagedessurfacesdelahotte,ilsuffitd’utiliserunchiffonhumideetdétersifliquideneutre.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet
ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la pré-
vention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des
déchetsménagersou lemagasin oùvousavezachetéle produit.
2°

FR 1
15
CARACTERISTIQUES
Composants
Réf. Q.té Composants du produit
11 Corps hotte équipé de : Commandes, Éclairage,
Groupe de ventilation, Filtres
2.1 1 Cheminée supérieure
2.2 1 Cheminée inférieure
51 Groupe d’éclairage
81 Grille orientable Sortie de l’Air
91 Buse de réduction 150--120
16 1 Couvercle filtrant
Réf. Q.té Composants de l’installation
7.2.1 2 Brides de fixation cheminée supérieure
11 6 Chevilles
11a 2 Chevilles SB 12/10
12a 6 Vis 4,2 x 44,4
12c 10 Vis 2,9 x 6,5
12r 2 Vis 2,9 x 6,5
12d 2 Vis 2,9 x 9,5
Q.té Documentation
1 Manuel d’instructions
11a
16
12c
12d
8
9
2.1
2.2
12c
12a 7.2.1 11
1
11
12a
12r
9

FR 1
16
Encombrement
Min.
400mm
Min.
400mm

FR 1
17
INSTALLATION
Perçage de la paroi et fixation des supports
11a
11
22
210
11
12a
247 247
1004
482
400
210
X
1÷2
7.2.1
Tracer sur la paroi :
• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue
pour le montage de la hotte ;
• une ligne horizontale à 1004 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de
référence.
• Répéter cette opération de l’autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de
référence et 482 mm au-dessus du plan de cuisson.
• Répéter cette opération de l’autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de ø 12 mm.
• Percer les points marqués (2) avec une mèche de ø 8 mm.
• Mettre les chevilles avec le support 11a dans les trous (1) et visser.
• Insérer les chevilles 11 dans les trous (2).
Pour installation avec cheminée décorative : (Option)
• Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en
alignant le centre (encoches) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X =
hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale
de référence.
• Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de ø 8 mm.
• Insérer les chevilles 11 dans les trous.
• Fixer les supports à l’aide des vis 12a (4,2 x 44,4) fournies.

FR 1
18
Montage du corps de hotte
• Ouvrir les portes/la porte (Regard paragraphe
Ouverture Panels).
• Retirer les Filtres à graisse en agissant sur les poi-
gnées appropriées.
• Placer les deux vis Vr, sur les équerres 11a sans les
visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l’intérieur du corps de hotte
pour en régler le niveau.
• Visser les vis de sécurité 12a.
• Refermer les portes/la porte.
12a
Vr
11a
Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube ri-gide ou
flexible de ø 150 ou 120 mm, au choix de l’installateur.
• En cas de branchement avec un tube de ø120 mm,
insérer le flasque de réduction 9sur la sortie du corps
de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
ø 150
9
ø 120

FR 1
19
SORTIE AIR VERSION FILTRANTE
Pour l’installation dans la Version Filtrante, il faut
acheter le kit fourni sur demande Cartouche au char-
bon actif.
• Enlever la cornière de la cheminée
• Visser le couvercle filtrant sur la sortie de l’air, en
utilisant les quatre vis 12c (2,9 x 6,5).
• Fixer la Grille orientée 8sur la sortie de l’air recyclé
à l’aide de 2 Vis 12d (2,9 x 9,5) fournies avec
l’appareil.
16
12c
12d
8
Montage du groupe d’éclairage
• Introduire le câble du groupe d’éclairage dans le
trou.
• Appuyer le groupe d’éclairage 9.
• Le fixer avec les vis 12r fournies.
• Retirer les filtres à graisse.
• À l’intérieur du corps de hotte, se trouve le boîtier
pour la connexion électrique du groupe d’éclairage.
• Ouvrir le boîtier et relier les fils à la borne présente à
l’intérieur, en vérifiant l’association des couleurs.
• Refermer le boîtier électrique, remonter les filtres à
graisse et fermer les portes.
12r

FR 2
20
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur
bipolaire avec ouverture des contacts d’au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que
le connecteur du câble d'alimentation soit bien branché dans la
prise du diffuseur.
Montage Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les accrocher
derrières les brides 7.2.1; refermer jusqu’à la butée.
• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies.
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la Cheminée et
les accrocher entre la Cheminée supérieure et la paroi; refermer
jusqu’à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l’aide
des deux 2 vis 12c fournies.
12c
2.1
2.2
2
7.2.1
12c
1
