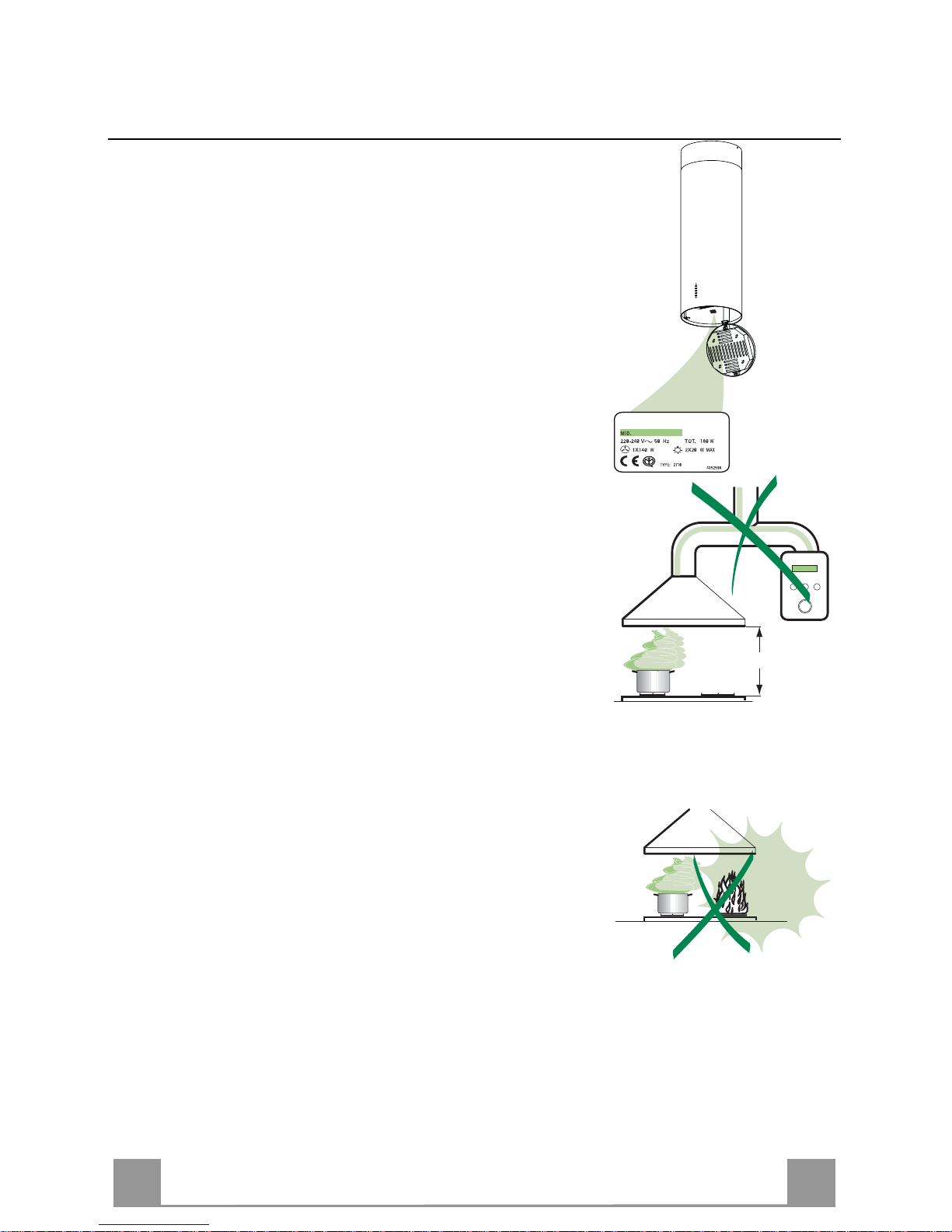

RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into flames.
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

EN
1
7
17
CHARACTERISTICS

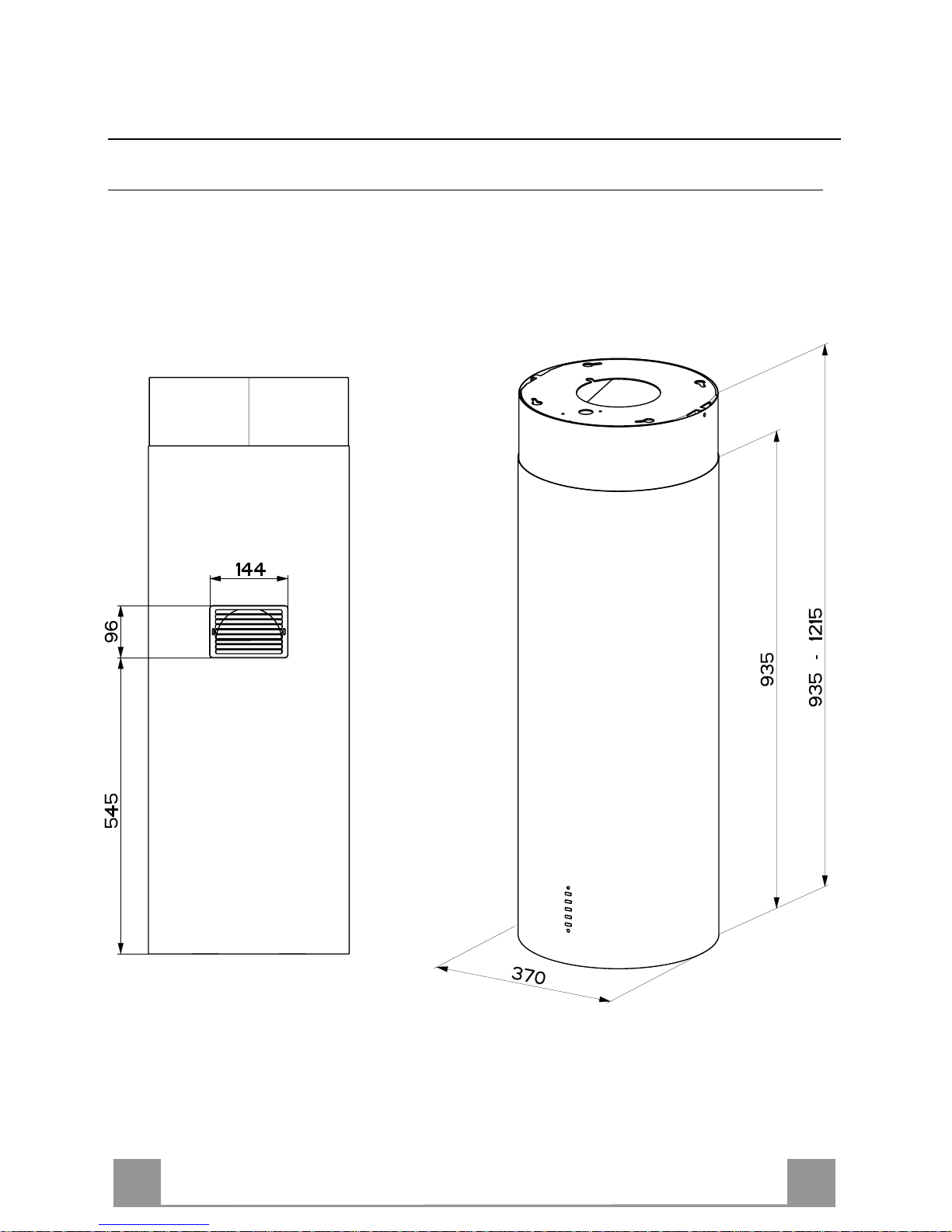

Dimensions

EN
1
8
18

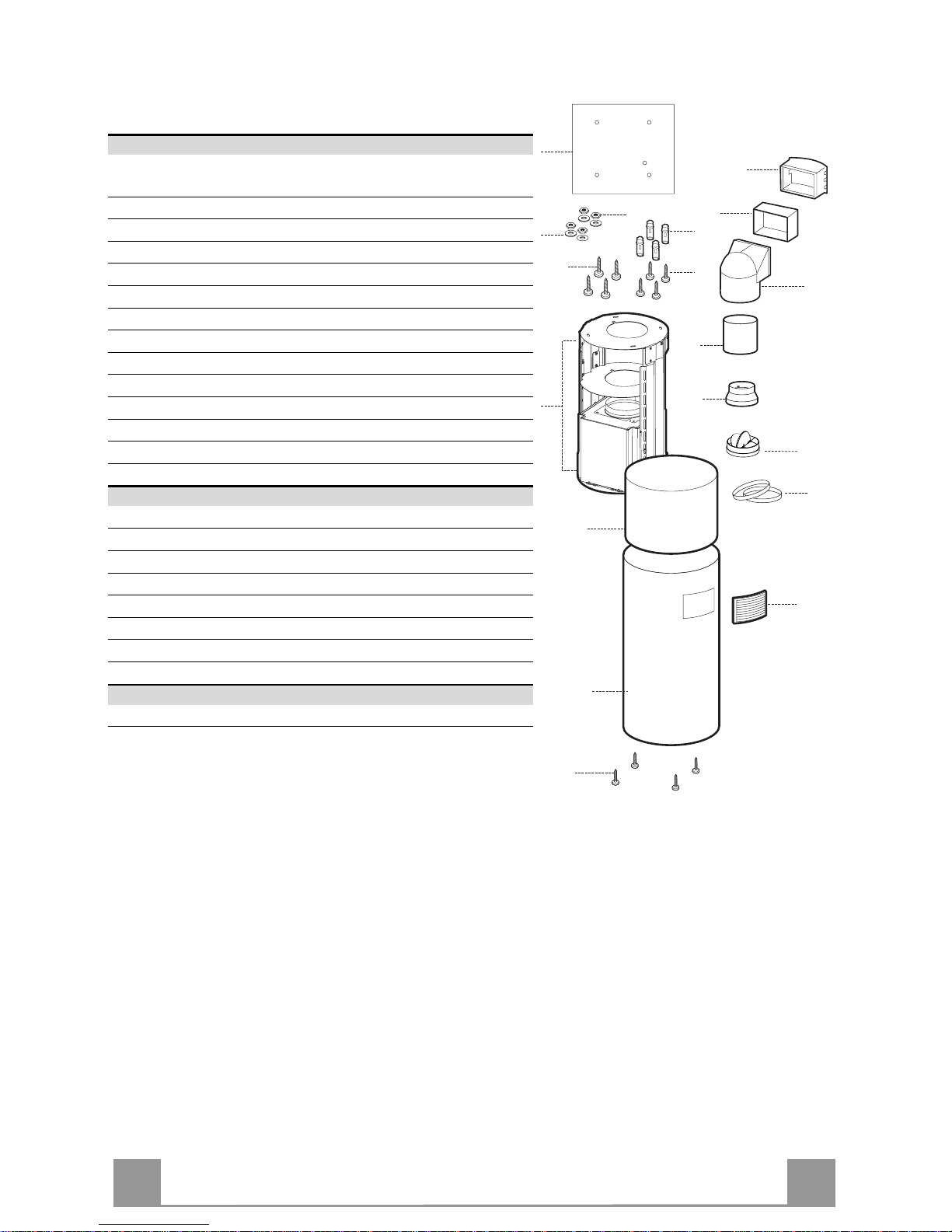

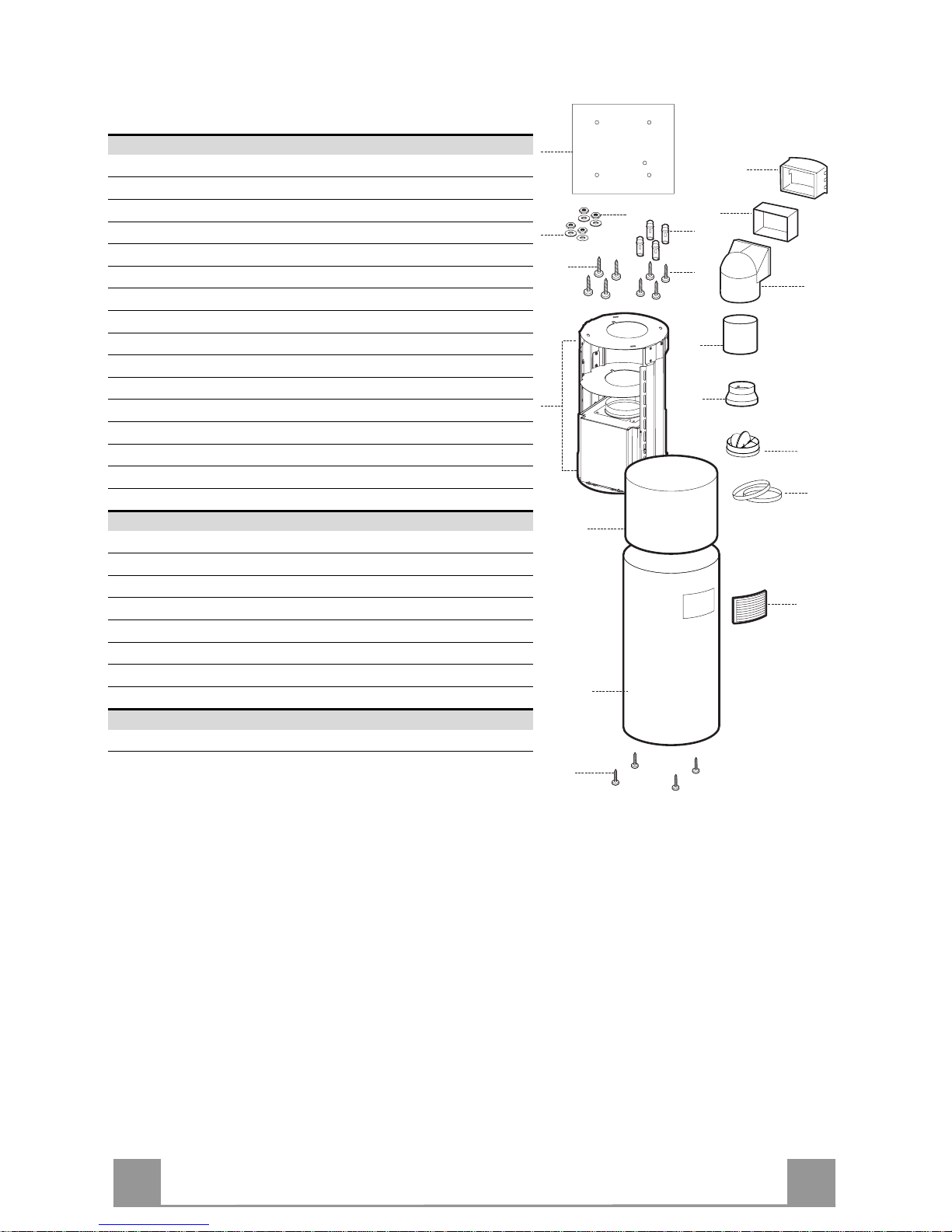

Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower,
Filters
21 Chimney Upper
7.1 1 Telescopic frame complete with extractor, consisting of:
7.1a 1 Upper frame
7.1b 1 Lower frame
81 Air Outlet Grill
91 Reducer Flange ø150-120 mm
10 1 Damper
14 1 Hood Body AirOutlet Extension Piece
14.1 1 Air Outlet Connection Extension
14.2 1 Air Outlet Extension
15 1 Air Outlet Connection
25 2 Pipe clamps
Ref. Q.ty Installation Components
11 4 Wall Plugs ø 10
12f 4 Screws M6 x 10
12g 4 Screws M6 x 80
12h 4 Screws 5,2 x 70
21 1 Drilling template
22 4 6.4 mm int. dia washers
23 4 M6 nuts
Q.ty Documentation
1 Instruction Manual
2
11
12h
22
23
21
7.1
1
12g
8
7.1a
7.1b
15
14.1
14.2
12f
25
9
10
14

EN
1
9
19
INSTALLATION

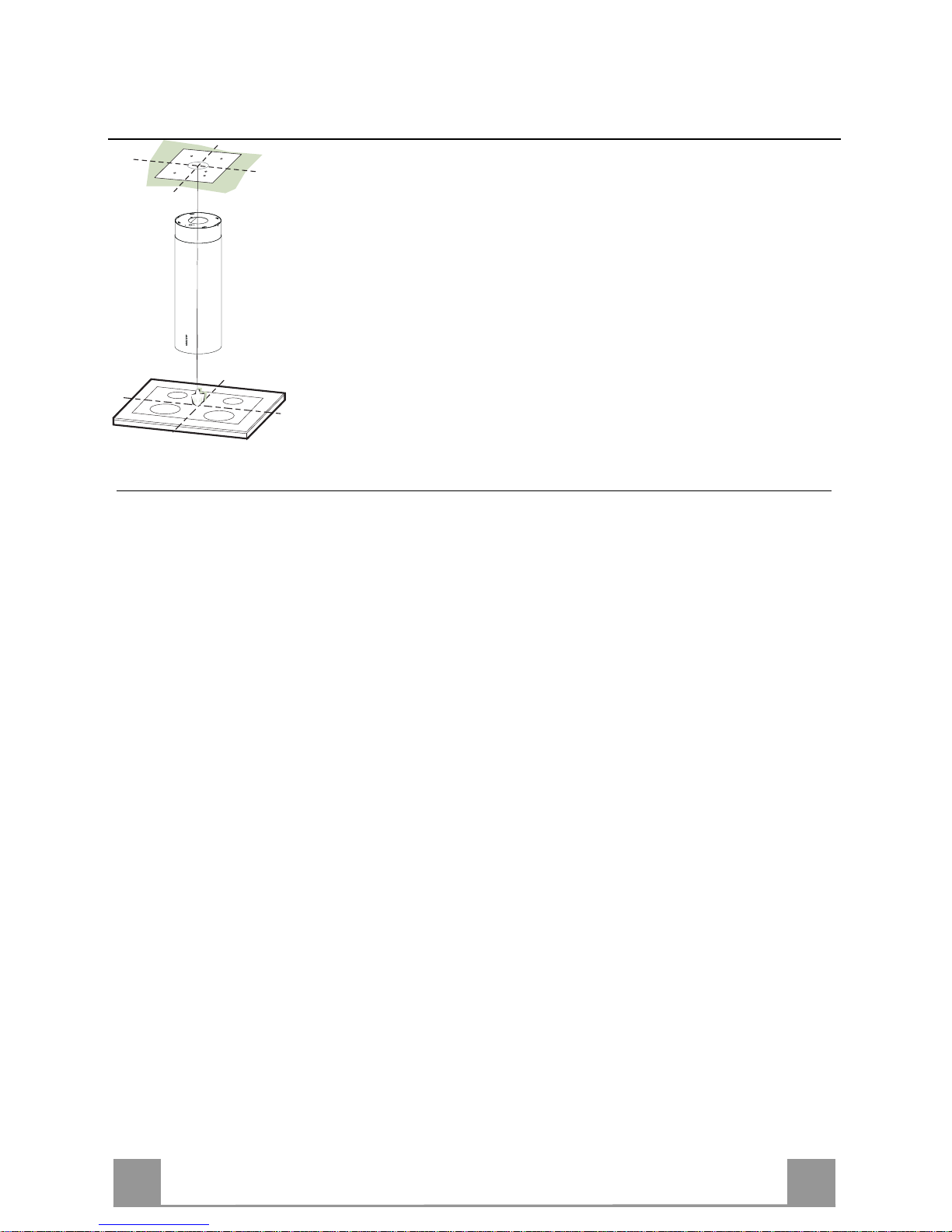

Drilling the Ceiling/shelf and fixing the frame
DRILLING THE CEILING/SHELF
• Use a plumb line to mark the centre of the hob on the ceiling/support shelf.
• Place the drilling template 21 provided on the ceiling/support shelf, making sure that the
template is in the correct position by lining up the axes of the template with those of the hob.
• Mark the centres of the holes in the template.
• Drill the holes at the points marked:
• For concrete ceilings, drill for plugs appropriate to the screw size.
• For hollow brick ceilings with wall thickness of 20 mm: drill ø 10 mm(immediately insert
the Dowels 11 supplied).
• For wooden beam ceilings, drill according to the wood screws used.
• For wooden shelf, drill ø 7 mm.
• For the power supply cable feed, drill ø 10 mm.
• For the air outlet (Ducted Version), drill according to the diameter of the external air ex-
haust duct connection.
• Insert two screws of the following type, crossing them and leaving 4-5 mm from the ceiling:
• For concrete ceilings, use the appropriate plugs for the screw size (not provided).
• for Cavity ceiling with inner space, with wall thickness of approx. 20 mm, Screws 12h,
supplied.
• For wooden beam ceilings, use 4 wood screws (not provided).
• For wooden shelf, use 4 screws 12g with washers 22 and nuts 23, provided.

EN
2
0
20
FIXING THE FRAME
• Unfasten the two screws fastening the upper chimney
stack 2.1 to the frame, and remove the chimney from
the upper stack.
If you wish to adjust the height of the frame, proceed as
follows:
• Unfasten the four safety screws located at the top in
the frame separation area. (A)
• Unfasten the eight metric screws joining the two col-
umns, located at the sides of the frame. (B)
• Adjust the frame to the height required, then replace
all the screws removed as above.
• To guarantee greater stability in the frame, replace
the four safety screws in the last hole available.
• Insert the upper chimney stack from above, and leave
it running free on the frame.
• Lift the frame up, making sure that the index over the
frame plate is turned backwards.
• Fit the frame slots onto the two screws inserted in the
ceiling as above, and turn until reaching the centre of
the adjustment slot.
• Tighten the two screws and fasten the other two
screws provided; before locking the screws com-
pletely, it is possible to adjust the frame by turning it,
making sure that the screws do not come out of their
housing in the adjustment slot.
• The Frame must be securely fastened so as to support
both the weight of the Hood and the stress caused by
occasional axial pressure against the fitted Appliance.
After fixing, make sure that the base is stable even
when the Frame is subjected to lateral stress.
• If the Ceiling is not strong enough in the area where
the hood is to be fixed, the Installer must strengthen
the area using suitable plates and counterplates an-
chored to resistant structures.
A
B
2
1
12

EN
2
1
21
Connections

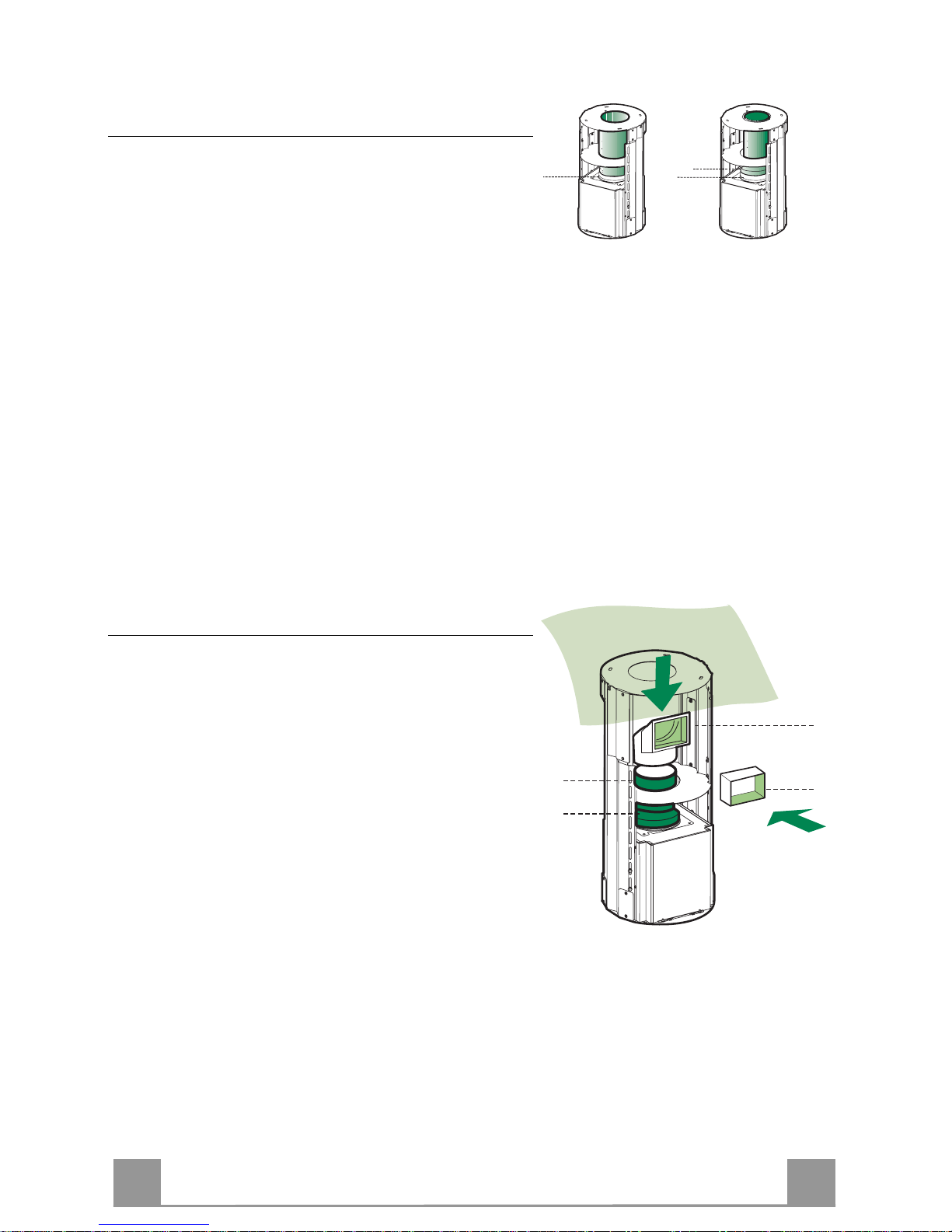

DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to
the chimney using either a flexible or rigid pipe ø 150
or 120mm, the choice of which is left to the installer.
To install a ø 150
• To install the dumper 10
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
To install a ø 120
• To install a ø 120 mm air exhaust connection, insert
the reducer flange 9 on the dumper 10.
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
• Remove any activated charcoal filters.
9
ø 120ø 150
10 10
Recirculation version air outlet connection
• Insert reducer flange 9on the extractor outlet.
• Push fit the extension piece 14 onto the flange.
• Push fit connector 15 onto the extension piece.
• Insert extension piece 14.2 laterally on connector 15,
ensuring that the outlet is in line with the chimney in-
take.
15
14
9
14.2

EN
2
2
22
Fitting the Upper Chimney and the Hood Body
• Position the upper chimney stack and . x the top of it to the
frame using 2 of the screws removed as above.
• Open the lighting unit by pulling on the notch, disconnect it
from the hood canopy by sliding out the pin.
• Remove the filters one at a time by pushing them towards the
back of the group and pulling down at the same time.
• Remove the activated charcoal filters, if fitted.
• In order to fix the hood body to the frame insert the 4 screws
12f in their seats. It is necessary to leave at least 4-5 mm gap
between the screw heads and the frame plate.
• Hook the hood canopy to the frame and turn it to the left until
it reaches the stop, then lock the screws immediately to prevent
the hood canopy from falling out accidentally.
Recirculation version
• Make sure that the outlet of the extension piece 14.2 is hori-
zontally and vertically aligned with the chimney outlet.
• If this is not the case, remove the lower Chimney Stack and
adjust the position of Extension 14; replace the elements as de-
scribed above.
• Insert Connector Extension 14.1 sideways into Extension 14.2.
• Fit the directional grill 8 into the housing provided. Also make
sure that it is properly fitted into connector 14.1.
8
14.1
2
1
ELECTRICAL CONNECTION
• Connect the Hood to the mains power supply, inserting a two-
pole cut-out switch with contact aperture of at least 3 mm
along the line.
• Ensure that the supply cable connector is properly inserted into
the Suction device socket
• Hook up the Commands connector Cmd.
• Hook up the Spotlights connector Lux to the socket provided
behind the lighting unit cover.
• For the Recirculation Version, fit the Activated Charcoal
Odour Filter.
• Replace the filters and the lighting unit.
Cmd
Lux

EN
2
3
23
USE Control Panel
The hood can be switched on pushing directly onto the requested speed without firstly having
to select 0/1 button.
KEY LED FUNCTIONS
L 0/1 Light Turns lighting on and off.
T1 0/1 Motor on First speed.
When pressed for about 1 seconds the motor
is switched off.
Flashing 24h Changeover
This is enabled by pressing and holding
the button for approximately 5".It al-
lows a suction level of 100 m3/h with a
noise level of just 28dB(A).Can be en-
abled at any speed, even with the hood
turned off.To disable, press and hold
the button for approximately 5".
T2 Speed on Second speed.
Flashing Delay (30')
Press the button for approximately 2" to enable auto-
matic shutdown with a 30' delay. Suitable to complete
elimination of any residual smells. Can be enabled at
any speed and is disabled by pressing the button
briefly.
T3 Speed on Third speed.
T4 Speed Fixed Max. speed
Flashing Intensive speed.
Suitable for the strongest cooking vapours and odours.
The function becomes active when the button is
pushed for about 2 seconds. After 10 minutes of func-
tioning it turns off automatically. This function can be
interrupted by means of pressing any of the buttons.
S1 Led Fixed Indicates that the Metal grease filters saturation alarm
has been triggered, and the filters need to be washed.
The alarm is triggered after 100 working hours. (Re-
set; check the Maintenance-paragraph)
Flashing indicates that the activated charcoal odour filter satu-
ration alarm has been triggered, and the filter has to be
replaced; the metal grease filters must also be washed.
The activated charcoal odour filter is triggered after
200 working hours. (Activation and Reset; check the
Maintenance-paragraph)
L
S1
T1
T2
T3
T4

EN
2
4
24
MAINTENANCE
REMOTE CONTROL (OPTIONAL)
The appliance can be controlled using a remote control powered
by a 1.5 V carbon-zinc alkaline batteries of the standard LR03-
AAA type.
• Do not place the remote control near to heat sources.
• Used batteries must be disposed of in the proper manner.
Grease filters
CLEANING METAL SELF- SUPPORTING GREASE FILTERS
Alarm signal reset
• Switch off the lights and extractor motor.
• Press button T3 for at least 3 seconds, until the leds start to
flash.
Cleaning the filters
• The filters are washable and must be cleaned when the LED S1
lights up or at least every 2 months of operation, or more fre-
quently for particularly heavy usage.
• Open the lighting unit by pulling on the nocth.
• Remove the filters one at a time by pushing them towards the
back of the group and pulling down at the same time.
• Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is visible
on the outside.
• Replace the lighting unit.

EN
2
5
25
Activated charcoal filter (Recirculation version)
• The filter is not washable and cannot be regenerated. It must be replaced when led S1
flashes or at least every 4 months. The alarm signal will only light up when the extractor
motor is switched on.
Alarm signal activation
• In Recirculation version Hoods, the Filter saturation alarm can be enabled on installation or
at a later date. Turn the Lights and the suction Motor off.
• Disconnect the Hood using the Main switch or the double-pole switch on the mains power
supply.
• Restore the connection by pressing and holding T1.
• Release the button. All five LEDs are turned on
• Within 3 seconds press T1 until LEDs T1 and T4 flash in confirmation:
LED flashes twice - Activated charcoal filter saturation alarm ENABLED
LED flashes once - Activated charcoal filter saturation alarm DISABLED
REPLACING
Alarm signal reset
• Turn the Lights and the suction Motor off.
• Press T3 for at least 4 seconds, until indicators T1 and T4 flash
to confirm.
Replacing the Filter
• Open the lighting unit by pulling on the nocth
• Remove the metal grease filters
• Remove the saturated activated carbon filter by releasing the
fixing hooks
• Fit the new filter by hooking it into its seating
• Replace the metal grease filters and the lighting unit.
Lighting
LIGHT REPLACEMENT
20 W halogen light.
• Extract the lamp from the lamp holder by pulling gently.
• Replace with another of the same type, making sure that the
two pins are properly inserted in the lamp holder socket holes.

FR
2
6
26
CONSEILS ET SUGGESTIONS
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à
une installation non correcte ou non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte
doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur
la plaquette apposée à l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la
mise à la terre de l’installation électrique domestique ait été effectuée
conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie
d’un diamètre égal ou supérieur à 120 mm. Le parcours de la
tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d’évacuation de fumées
issues d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité
dans la pièce ou est installée la hotte (par exemple: des appareils
fonctionnant au gaz), vous devez prévoir une aération suffisante du
milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui
communique avec l’extérieur pour garantir l’infiltration de l’air pur.
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans
le but d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est
en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale
de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée
pourrait s’enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne
pouvant pas assurer une utilisation correcte.
ENTRETIEN
• Avant de procéder à toute opération d’entretien, retirer la hotte en
retirant la fiche ou en actionnant l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la
cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un
chiffon humide et détersif liquide neutre.
650 mm min.

FR
2
7
27
CARACTERISTIQUES
Encombrement

FR
2
8
28
Composants
Réf. Q.té Composants de Produit
11 Corps Hotte équipé de: Comandes, Lumière, Filtres
21 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
7.1 1 Treillis télescopique avec Aspirateur, formé par:
7.1a 1 Treillis supérieur
7.1b 1 Treillis inférieur
81 Grille Sortie Air
91 Flasque deRéduction ø 150-120 mm
10 1 Buseavecclapet
14 1 Rallonge Sortie Air Corps Hotte
14.1 1 Rallonge Raccord Sortie Air
14.2 1 Rallonge Sortie Air
15 1 Raccord Sortie Air
25 2 Colliers de serrage serre-tube
Réf. Q.té Composants pour l’installation
11 4 Chevilles ø 10
12f 4 Vis M6 x 15
12g 4 Vis M6 x 80
12h 4 Vis5,2 x70
21 1 Gabarit de perçage
22 4 Rondellesøi6,4
23 4 Écrous M6
Q.té Documentation
1 Manuel d’instructions
2
11
12h
22
23
21
7.1
1
12g
8
7.1a
7.1b
15
14.1
14.2
12f
25
9
10
14

FR
2
9
29
INSTALLATION
Perçage Plafond/Étagère et Fixation Treillis
PERÇAGE PLAFOND/ETAGERE
• À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de
Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant
coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du
Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (in-
sérer immédiatement les Chevilles 11 fournies avec l’appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: ø 7 mm.
• Passage du Câble électrique d’Alimentation: ø 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux
d’Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4-5 mm. de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l’appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis
12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l’appareil.
• pour l’Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l’appareil.

FR
3
0
30
FIXATION DU TREILLIS
• Dévisser les deux vis qui fixent la cheminée supé-
rieure 2.1 au treillis et sortir la cheminée depuis la
partie supérieure.
Si l’on souhaite régler la hauteur du treillis, effectuer
les opérations suivantes:
• Dévisser les quatre vis de sécurité qui se trouvent en
haut, dans la zone de séparation du treillis. (A)
• Dévisser les huit vis métriques qui unissent les deux
colonnes, qui se trouvent sur les côtés du treillis. (B)
• Régler la hauteur souhaitée du treillis et revisser les
vis qui ont été précédemment retirées.
• Pour garantir une meilleure stabilité du treillis, revis-
ser les quatre vis de sécurité sur le dernier trou dis-
ponible.
• Insérer la cheminée supérieure depuis le haut et la
laisser libre sur le treillis.
• Soulever le treillis en veillant à ce que l’indicateur,
qui se trouve sur la plaque du treillis, soit mis à
l’arriére
• Encastrer les oeillets du treillis sur les deux vis pré-
cédemment fixées au plafond et tourner jusqu’au mi-
lieu de l’œillet de réglage.
• Serrer les deux vis et visser les deux autres vis four-
nies avec l’appareil; avant de serrer définitivement
les vis, il est possible d’effectuer des réglages en
tournant le treillis, en veillant à ce que les vis ne sor-
tent pas du logement de l’oeillet de réglage.
• La fixation du Treillis doit être effectuée de façon
sûre, en fonction du poids de la Hotte et des contrain-
tes provoquées par des poussées latérales occasion-
nelles de l’Appareil monté. Après avoir effectué la
fixation, vérifier que la base soit stable, même si le
Treillis est soumis à des contraintes de flexion.
• Dans toutes les éventualités selon lesquelles le Pla-
fond ne serait pas suffisamment robuste en corres-
pondance du point de suspension, l’Installateur devra
se charger de le rendre plus solide avec des plaques
et contre-plaques appropriées, ancrées aux parties ré-
sistantes, du point de vue structurel.
A
B
2
1
12

FR
3
1
31
Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube ri-gide ou
flexible de ø 150 ou 120 mm, au choix de l’installateur.
branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
branchement avec un tube de ø120
• Insérer le flasque de réduction 9sur la buse avec cla-
pet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
9
ø 120ø 150
10 10
SORTIE AIR VERSION FILTRANTE
• Insérer la Flasque de réduction 9sur la sortie de
l’Aspirateur.
• Insérer par pression la Rallonge 14 sur la Flasque.
• Insérer par pression le Raccord 15 sur la Rallonge.
• Insérer latéralement la Rallonge 14.2 sur le Raccord
15, en s’assurant que la sortie se trouve en corres-
pondance du Goulot de la Cheminée.
15
14
9
14.2

FR
3
2
32
Montage de la Cheminée et Fixation du Corps de la Hotte
• Mettre en place la Cheminée supérieure et fixer la partie supé-
rieure de cette dernière au Treillis, à l’aide des 2 vis qui avaient
été précédemment retirées.
• Retirer le groupe d’éclairage; en tournant le bouton et en fai-
sant coulisser le levier du goujon de fixation, spécialement
prévu à cet effet.
• Retirer les filtres l’un aprés l’autre, en les poussant vers la par-
tie arrière du groupe et en tirant simultanément vers le bas.
• Retirer les éventuels Filtres Anti-odeur au Charbon actif.
• Prévoir la fixation du corps de la hotte au support métallique
en vissant les 4 vis 12f dans les logements spécialement prévus
à cet effet. Laisser au moins 4-5 mm d’espace entre la tête des
vis et la plaque du support métallique.
• Accrocher le corps de la hotte au treillis et tourner vers la gau-
che jusqu’à la butée; effectuer immédiatement le serrage des
vis, afin d’éviter tout risque de chute accidentelle du corps de
la hotte.
Version Filtrante
• S’assurer que la sortie du rallonge raccord 14.2 se trouve au
niveau de la bouche de la cheminée aussi bien en horizontal
qu’en vertical.
• Si tel ne devait pas être le cas, retirer la Cheminée inférieure et
ajuster la position de la Rallonge 14; ensuite, remonter les piè-
ces, comme précédemment indiqué.
• Insérer latéralement la Rallonge Raccord 14.1 sur la Rallonge
14.2.
• Appliquer la Grille orientable 8dans le logement spécialement
prévu à cet effet. En outre, s’assurer qu’elle soit correctement
insérée dans le Raccord 14.1.
8
14.1
2
1
BRANCHEMENT ÉLECTRIQUE
• Brancher la Hotte au Réseau d’Alimentation, en interposant un
Interrupteur bipolaire avec ouverture des contacts de 3 mm. au
moins.
• S’assurer que le connecteur du Câble d’alimentation soit inséré
correctement dans la prise de l’Aspirateur.
• Connecter le connecteur des Commandes Cmd.
• Connecter le connecteur des Spots Lux à la prise spécialement
prévue, derrière le couvercle du groupe éclairage.
• Pour la Version Filtrante, monter le Filtre Antiodeurs au Char-
bon actif.
• Remonter les filtres et le groupe éclairage.
Cmd
Lux
